OPEL ZAFIRA C 2017.5 Priručnik za vlasnika (in Croatian)

Njega vozila229Punjenje akumulatora vozila9Upozorenje
Kod vozila sa sustavom stop-start,
provjerite da potencijal punjenja
ne premašuje 14,6 V prilikom
korištenja punjača akumulatora. U
suprotnom bi se akumulator vozila mogao oštetiti.
Pokretanje kablovima 3 260.

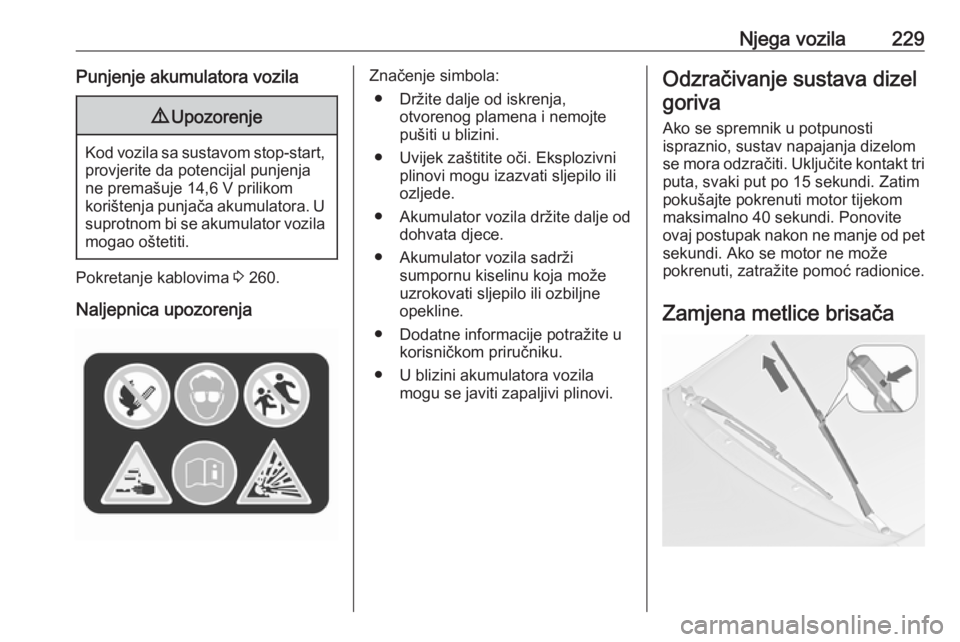

Naljepnica upozorenja
Značenje simbola: ● Držite dalje od iskrenja, otvorenog plamena i nemojte
pušiti u blizini.
● Uvijek zaštitite oči. Eksplozivni plinovi mogu izazvati sljepilo iliozljede.
● Akumulator vozila držite dalje od dohvata djece.
● Akumulator vozila sadrži sumpornu kiselinu koja može
uzrokovati sljepilo ili ozbiljne
opekline.
● Dodatne informacije potražite u korisničkom priručniku.
● U blizini akumulatora vozila mogu se javiti zapaljivi plinovi.Odzračivanje sustava dizel
goriva
Ako se spremnik u potpunosti
ispraznio, sustav napajanja dizelom
se mora odzračiti. Uključite kontakt tri
puta, svaki put po 15 sekundi. Zatim
pokušajte pokrenuti motor tijekom
maksimalno 40 sekundi. Ponovite
ovaj postupak nakon ne manje od pet
sekundi. Ako se motor ne može
pokrenuti, zatražite pomoć radionice.
Zamjena metlice brisača

230Njega vozilaPodižite ručicu brisača sve dok ne
ostane u podignutom položaju,
pritisnite tipku za isključivanje metlice
brisača i skinite.
Pričvrstite metlicu brisača, malo
nagnutu prema metlici brisača, i
gurajte je dok se ne zakvači.
Pažljivo spustite krak brisača.

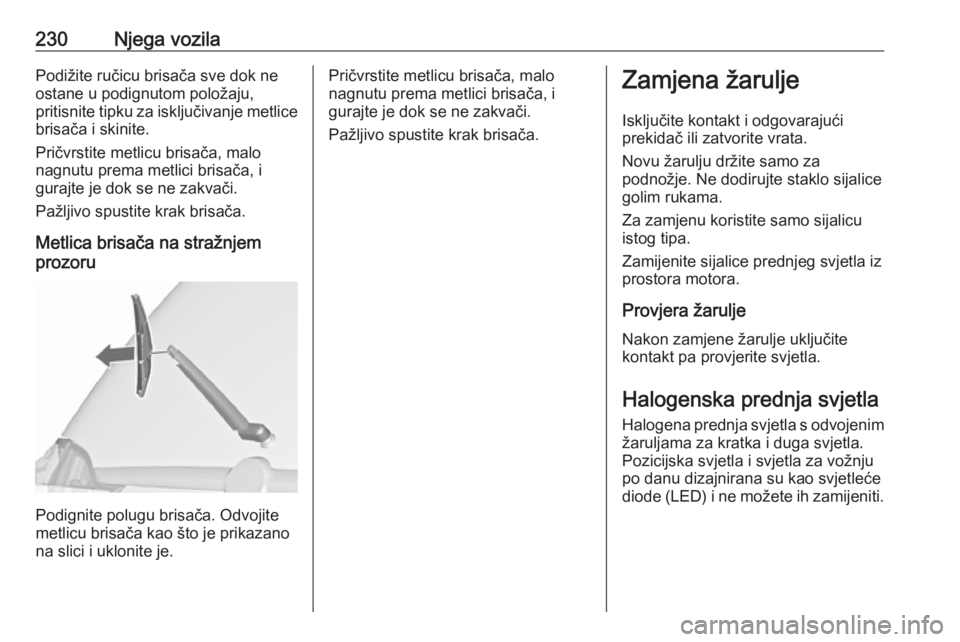

Metlica brisača na stražnjem
prozoru
Podignite polugu brisača. Odvojite
metlicu brisača kao što je prikazano
na slici i uklonite je.
Pričvrstite metlicu brisača, malo
nagnutu prema metlici brisača, i
gurajte je dok se ne zakvači.
Pažljivo spustite krak brisača.Zamjena žarulje
Isključite kontakt i odgovarajući
prekidač ili zatvorite vrata.
Novu žarulju držite samo za
podnožje. Ne dodirujte staklo sijalice
golim rukama.
Za zamjenu koristite samo sijalicu
istog tipa.
Zamijenite sijalice prednjeg svjetla iz
prostora motora.
Provjera žarulje
Nakon zamjene žarulje uključite
kontakt pa provjerite svjetla.
Halogenska prednja svjetla Halogena prednja svjetla s odvojenim
žaruljama za kratka i duga svjetla.
Pozicijska svjetla i svjetla za vožnju
po danu dizajnirana su kao svjetleće
diode (LED) i ne možete ih zamijeniti.

Njega vozila231

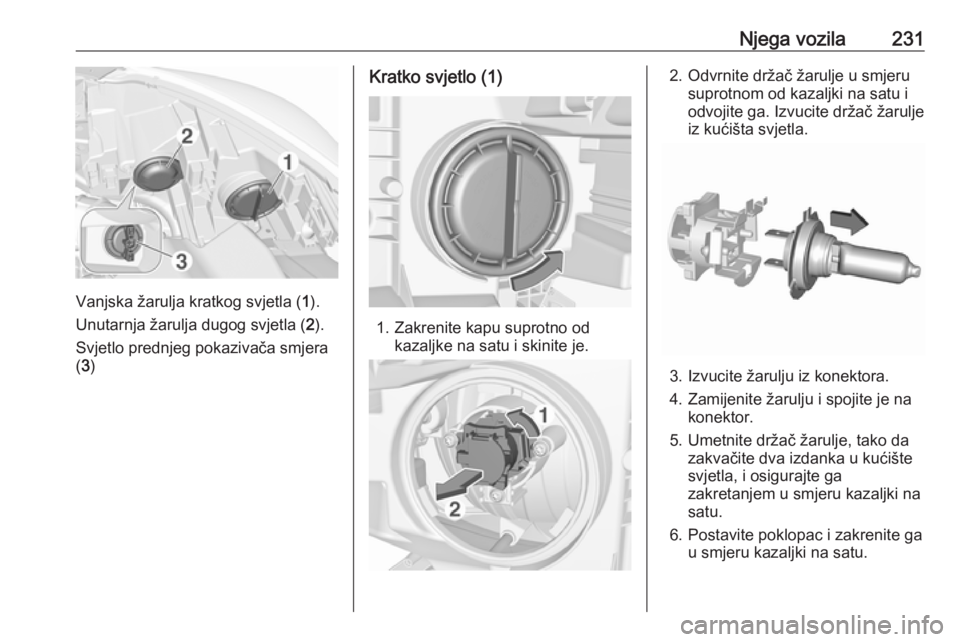

Vanjska žarulja kratkog svjetla (1).
Unutarnja žarulja dugog svjetla ( 2).
Svjetlo prednjeg pokazivača smjera
( 3 )
Kratko svjetlo (1)
1. Zakrenite kapu suprotno od
kazaljke na satu i skinite je.
2. Odvrnite držač žarulje u smjerusuprotnom od kazaljki na satu i
odvojite ga. Izvucite držač žarulje
iz kućišta svjetla.
3. Izvucite žarulju iz konektora.
4. Zamijenite žarulju i spojite je na konektor.
5. Umetnite držač žarulje, tako da zakvačite dva izdanka u kućište
svjetla, i osigurajte ga zakretanjem u smjeru kazaljki na
satu.
6. Postavite poklopac i zakrenite ga u smjeru kazaljki na satu.

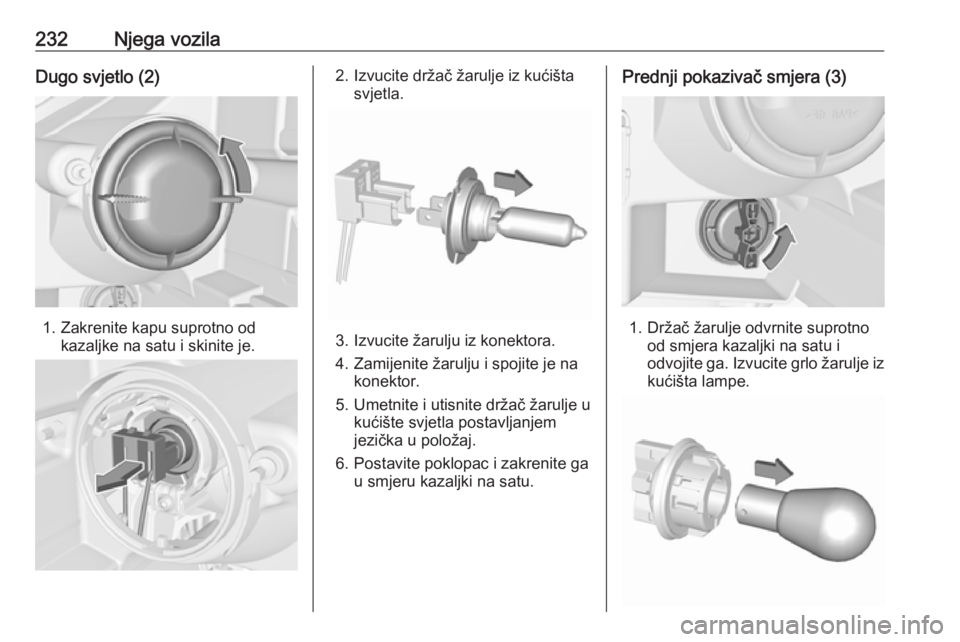

232Njega vozilaDugo svjetlo (2)
1. Zakrenite kapu suprotno odkazaljke na satu i skinite je.
2. Izvucite držač žarulje iz kućištasvjetla.
3. Izvucite žarulju iz konektora.
4. Zamijenite žarulju i spojite je na konektor.
5. Umetnite i utisnite držač žarulje u kućište svjetla postavljanjemjezička u položaj.
6. Postavite poklopac i zakrenite ga u smjeru kazaljki na satu.
Prednji pokazivač smjera (3)
1. Držač žarulje odvrnite suprotnood smjera kazaljki na satu i
odvojite ga. Izvucite grlo žarulje iz
kućišta lampe.

Njega vozila2332.Izvadite žarulju iz grla okretanjem
u smjeru suprotnom od kazaljki na satu i izvucite je.
3. Zamijenite i umetnite novu žarulju
u grlo i zavrnite je u smjeru
kazaljki na satu.
4. Grlo žarulje umetnite u kućište lampe i zavrnite ga u smjeru
kazaljki na satu.
LED prednja svjetla
Kratka i duga prednja svjetla,
pozicijska svjetla, svjetla za vožnju po
danu i svjetla pokazivača smjera
dizajnirana su kao LED diode i ne
možete ih zamijeniti.
U slučaju kvara, neka vam svjetla
popravi radionica.

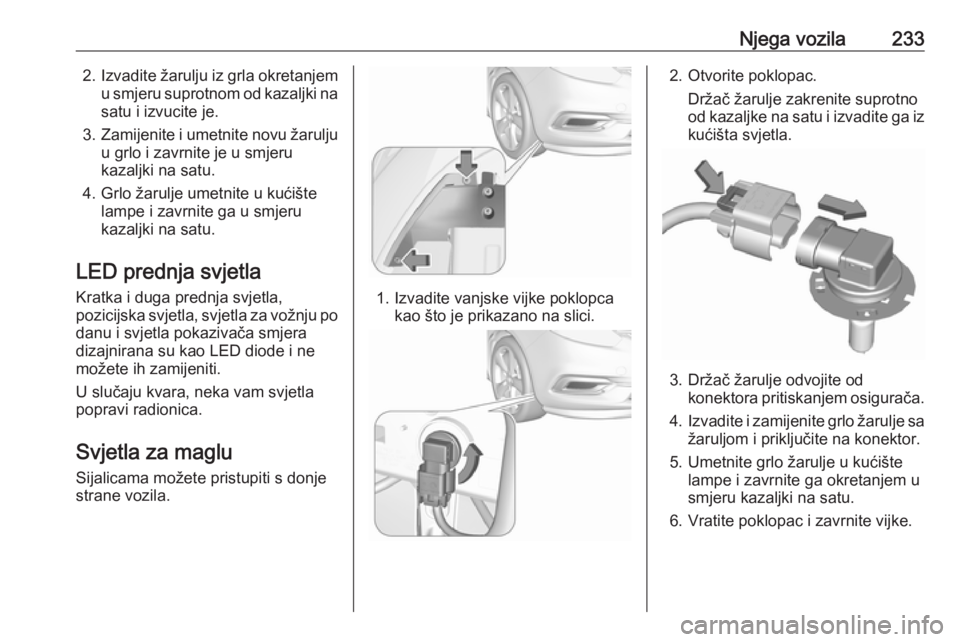

Svjetla za maglu Sijalicama možete pristupiti s donje
strane vozila.
1. Izvadite vanjske vijke poklopca kao što je prikazano na slici.
2. Otvorite poklopac.
Držač žarulje zakrenite suprotno
od kazaljke na satu i izvadite ga iz
kućišta svjetla.
3. Držač žarulje odvojite od konektora pritiskanjem osigurača.
4. Izvadite i zamijenite grlo žarulje sa
žaruljom i priključite na konektor.
5. Umetnite grlo žarulje u kućište lampe i zavrnite ga okretanjem u
smjeru kazaljki na satu.
6. Vratite poklopac i zavrnite vijke.

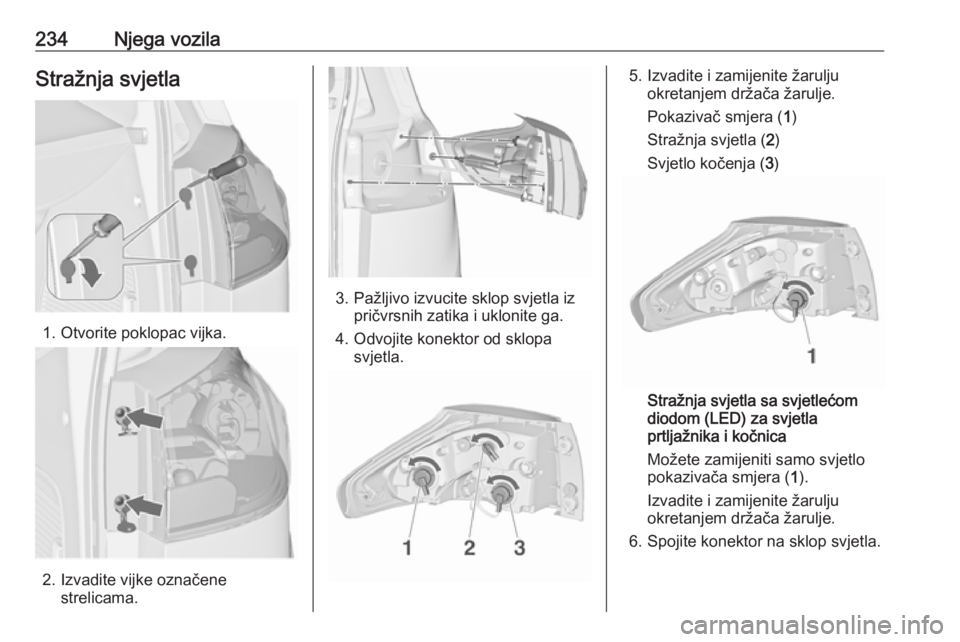

234Njega vozilaStražnja svjetla
1. Otvorite poklopac vijka.
2. Izvadite vijke označenestrelicama.
3. Pažljivo izvucite sklop svjetla izpričvrsnih zatika i uklonite ga.
4. Odvojite konektor od sklopa svjetla.
5. Izvadite i zamijenite žarulju okretanjem držača žarulje.
Pokazivač smjera ( 1)
Stražnja svjetla ( 2)
Svjetlo kočenja ( 3)
Stražnja svjetla sa svjetlećom
diodom (LED) za svjetla prtljažnika i kočnica
Možete zamijeniti samo svjetlo
pokazivača smjera ( 1).
Izvadite i zamijenite žarulju
okretanjem držača žarulje.
6. Spojite konektor na sklop svjetla.

Njega vozila2357.Postavite sklop svjetla na njegove
držače i pričvrstite sklop svjetla
pomoću vijaka.
8. Umetnite poklopac za vijke.

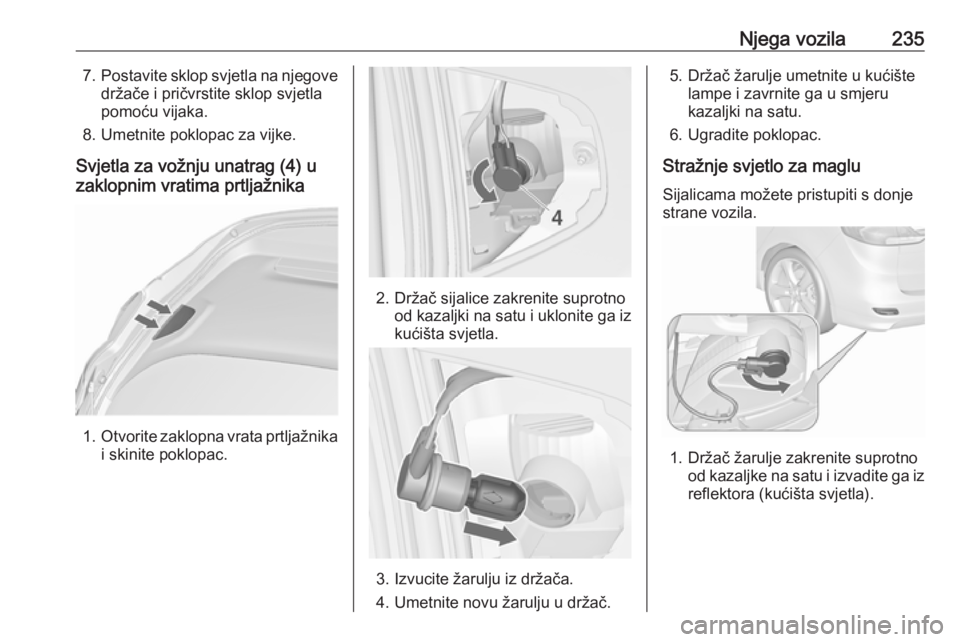

Svjetla za vožnju unatrag (4) u
zaklopnim vratima prtljažnika
1. Otvorite zaklopna vrata prtljažnika
i skinite poklopac.
2. Držač sijalice zakrenite suprotno od kazaljki na satu i uklonite ga izkućišta svjetla.
3. Izvucite žarulju iz držača.
4. Umetnite novu žarulju u držač.
5. Držač žarulje umetnite u kućište lampe i zavrnite ga u smjeru
kazaljki na satu.
6. Ugradite poklopac.
Stražnje svjetlo za maglu
Sijalicama možete pristupiti s donje
strane vozila.
1. Držač žarulje zakrenite suprotno od kazaljke na satu i izvadite ga iz
reflektora (kućišta svjetla).

236Njega vozila
2. Odvrnite žarulju u smjerusuprotnom od kazaljki na satu i
izvadite je.
3. Umetnite novu žarulju i zavrnite je
u smjeru kazaljki na satu.
4. Umetnite držač žarulje u lampu i zavrnite ga okretanjem u smjeru
kazaljki na satu.
Provjera žarulje
Uključite kontakt, koristite i provjerite
sva svjetla.
Bočni pokazivači smjera
Za zamjenu žarulje skinite kućište
svjetla:
1. Pomaknite svjetlo u lijevu stranu i skinite s desnim krajem.
2. Okrenite držač žarulje u smjerusuprotnom od kazaljke na satu i
izvadite iz kućišta.
3. Izvucite žarulju iz držača žarulje i zamijenite je.

Njega vozila2374. Umetnite držač žarulje i okrećitega u smjeru kazaljki na satu.
5. Umetnite lijevu stranu svjetla, pomaknite u lijevo i umetnite
desni kraj.

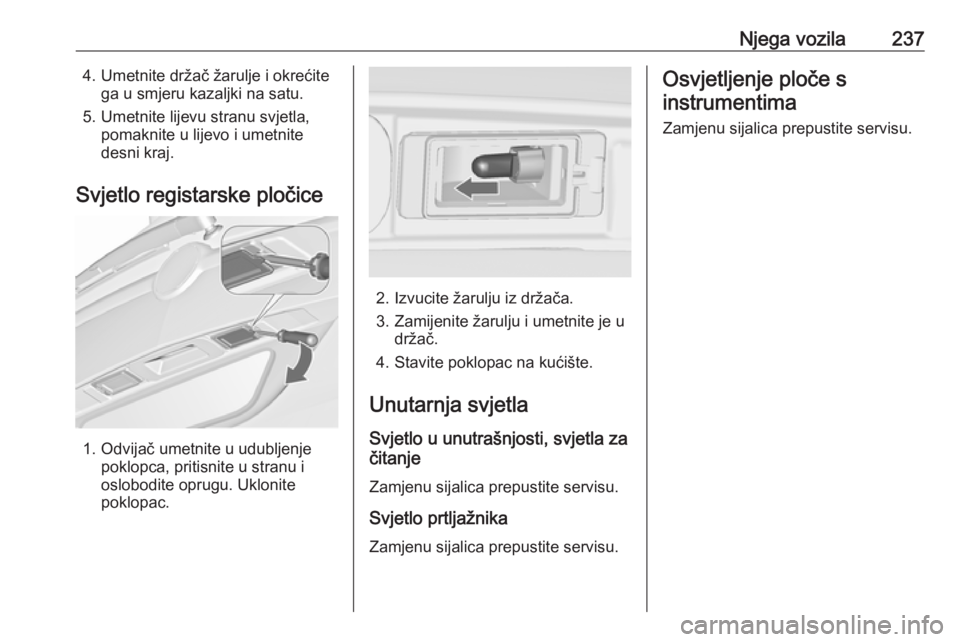

Svjetlo registarske pločice
1. Odvijač umetnite u udubljenje poklopca, pritisnite u stranu i
oslobodite oprugu. Uklonite
poklopac.
2. Izvucite žarulju iz držača.
3. Zamijenite žarulju i umetnite je u držač.
4. Stavite poklopac na kućište.
Unutarnja svjetla Svjetlo u unutrašnjosti, svjetla za
čitanje
Zamjenu sijalica prepustite servisu.
Svjetlo prtljažnika Zamjenu sijalica prepustite servisu.
Osvjetljenje ploče sinstrumentima
Zamjenu sijalica prepustite servisu.

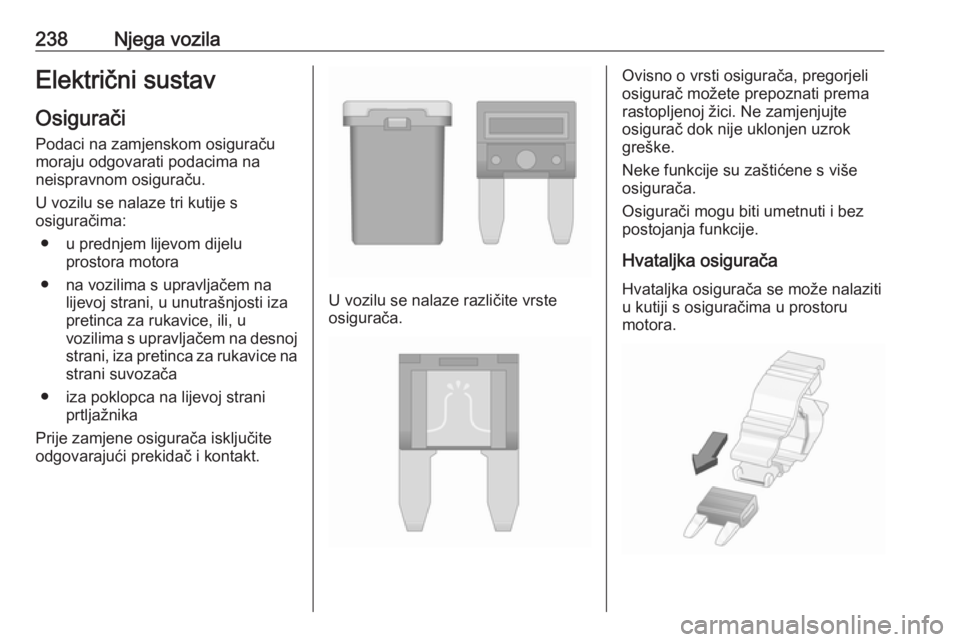

238Njega vozilaElektrični sustavOsigurači
Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze tri kutije s
osiguračima:
● u prednjem lijevom dijelu prostora motora
● na vozilima s upravljačem na lijevoj strani, u unutrašnjosti iza
pretinca za rukavice, ili, u
vozilima s upravljačem na desnoj
strani, iza pretinca za rukavice na
strani suvozača
● iza poklopca na lijevoj strani prtljažnika
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
U vozilu se nalaze različite vrste
osigurača.
Ovisno o vrsti osigurača, pregorjeli
osigurač možete prepoznati prema
rastopljenoj žici. Ne zamjenjujte
osigurač dok nije uklonjen uzrok
greške.
Neke funkcije su zaštićene s više
osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.
Hvataljka osigurača Hvataljka osigurača se može nalaziti
u kutiji s osiguračima u prostoru
motora.
