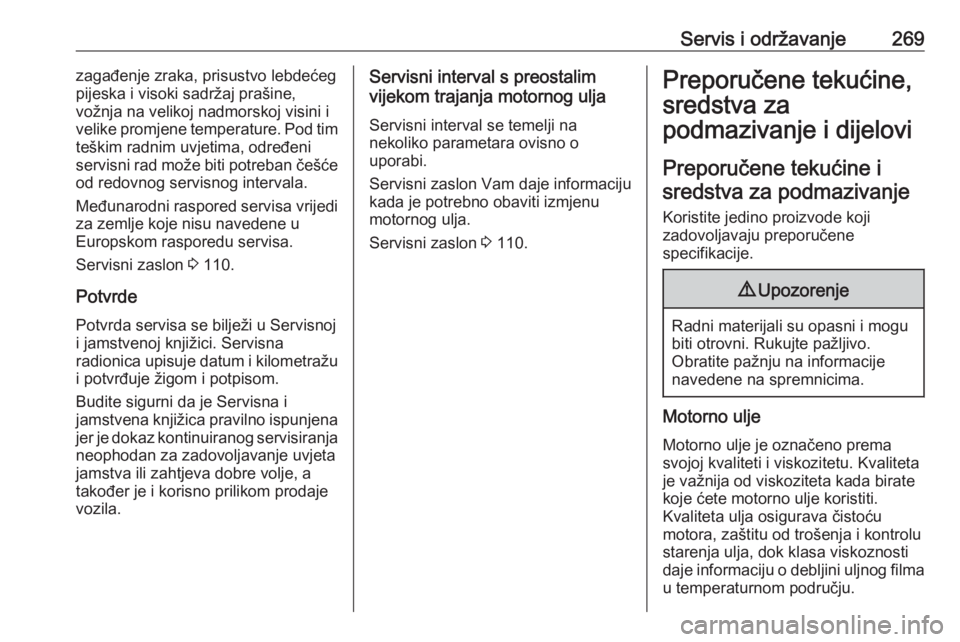

Servis i održavanje269zagađenje zraka, prisustvo lebdećeg
pijeska i visoki sadržaj prašine,
vožnja na velikoj nadmorskoj visini i
velike promjene temperature. Pod tim
teškim radnim uvjetima, određeni
servisni rad može biti potreban češće od redovnog servisnog intervala.
Međunarodni raspored servisa vrijedi
za zemlje koje nisu navedene u
Europskom rasporedu servisa.
Servisni zaslon 3 110.
Potvrde
Potvrda servisa se bilježi u Servisnoj
i jamstvenoj knjižici. Servisna
radionica upisuje datum i kilometražu i potvrđuje žigom i potpisom.
Budite sigurni da je Servisna i
jamstvena knjižica pravilno ispunjena
jer je dokaz kontinuiranog servisiranja
neophodan za zadovoljavanje uvjeta
jamstva ili zahtjeva dobre volje, a
također je i korisno prilikom prodaje
vozila.Servisni interval s preostalim
vijekom trajanja motornog ulja
Servisni interval se temelji na
nekoliko parametara ovisno o
uporabi.
Servisni zaslon Vam daje informaciju kada je potrebno obaviti izmjenu
motornog ulja.
Servisni zaslon 3 110.Preporučene tekućine,
sredstva za
podmazivanje i dijelovi
Preporučene tekućine isredstva za podmazivanje
Koristite jedino proizvode koji
zadovoljavaju preporučene
specifikacije.9 Upozorenje
Radni materijali su opasni i mogu
biti otrovni. Rukujte pažljivo.
Obratite pažnju na informacije
navedene na spremnicima.
Motorno ulje
Motorno ulje je označeno prema
svojoj kvaliteti i viskozitetu. Kvaliteta
je važnija od viskoziteta kada birate
koje ćete motorno ulje koristiti.
Kvaliteta ulja osigurava čistoću
motora, zaštitu od trošenja i kontrolu
starenja ulja, dok klasa viskoznosti
daje informaciju o debljini uljnog filma u temperaturnom području.

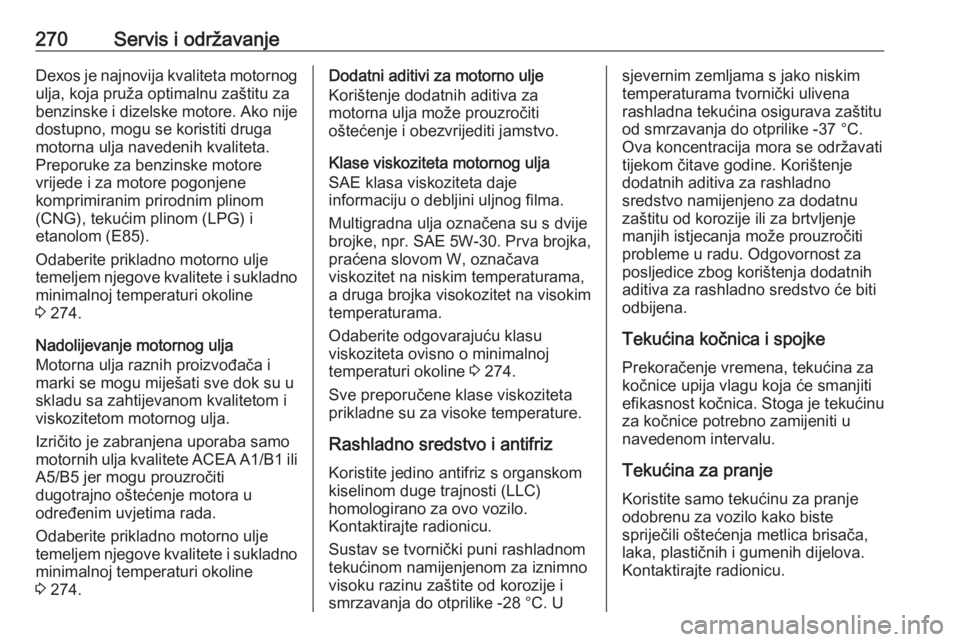

270Servis i održavanjeDexos je najnovija kvaliteta motornog
ulja, koja pruža optimalnu zaštitu za
benzinske i dizelske motore. Ako nije
dostupno, mogu se koristiti druga
motorna ulja navedenih kvaliteta.
Preporuke za benzinske motore
vrijede i za motore pogonjene
komprimiranim prirodnim plinom
(CNG), tekućim plinom (LPG) i
etanolom (E85).
Odaberite prikladno motorno ulje
temeljem njegove kvalitete i sukladno minimalnoj temperaturi okoline
3 274.
Nadolijevanje motornog ulja
Motorna ulja raznih proizvođača i
marki se mogu miješati sve dok su u skladu sa zahtijevanom kvalitetom i
viskozitetom motornog ulja.
Izričito je zabranjena uporaba samo
motornih ulja kvalitete ACEA A1/B1 ili A5/B5 jer mogu prouzročiti
dugotrajno oštećenje motora u
određenim uvjetima rada.
Odaberite prikladno motorno ulje
temeljem njegove kvalitete i sukladno
minimalnoj temperaturi okoline
3 274.Dodatni aditivi za motorno ulje
Korištenje dodatnih aditiva za
motorna ulja može prouzročiti
oštećenje i obezvrijediti jamstvo.
Klase viskoziteta motornog ulja
SAE klasa viskoziteta daje
informaciju o debljini uljnog filma.
Multigradna ulja označena su s dvije
brojke, npr. SAE 5W-30. Prva brojka, praćena slovom W, označava
viskozitet na niskim temperaturama,
a druga brojka visokozitet na visokim
temperaturama.
Odaberite odgovarajuću klasu
viskoziteta ovisno o minimalnoj
temperaturi okoline 3 274.
Sve preporučene klase viskoziteta
prikladne su za visoke temperature.
Rashladno sredstvo i antifriz Koristite jedino antifriz s organskom
kiselinom duge trajnosti (LLC)
homologirano za ovo vozilo.
Kontaktirajte radionicu.
Sustav se tvornički puni rashladnom
tekućinom namijenjenom za iznimno
visoku razinu zaštite od korozije i
smrzavanja do otprilike -28 °C. Usjevernim zemljama s jako niskim
temperaturama tvornički ulivena
rashladna tekućina osigurava zaštitu
od smrzavanja do otprilike -37 °C.
Ova koncentracija mora se održavati
tijekom čitave godine. Korištenje
dodatnih aditiva za rashladno
sredstvo namijenjeno za dodatnu
zaštitu od korozije ili za brtvljenje
manjih istjecanja može prouzročiti
probleme u radu. Odgovornost za
posljedice zbog korištenja dodatnih
aditiva za rashladno sredstvo će biti
odbijena.
Tekućina kočnica i spojke
Prekoračenje vremena, tekućina za
kočnice upija vlagu koja će smanjiti
efikasnost kočnica. Stoga je tekućinu
za kočnice potrebno zamijeniti u
navedenom intervalu.
Tekućina za pranje
Koristite samo tekućinu za pranje
odobrenu za vozilo kako biste
spriječili oštećenja metlica brisača,
laka, plastičnih i gumenih dijelova.
Kontaktirajte radionicu.

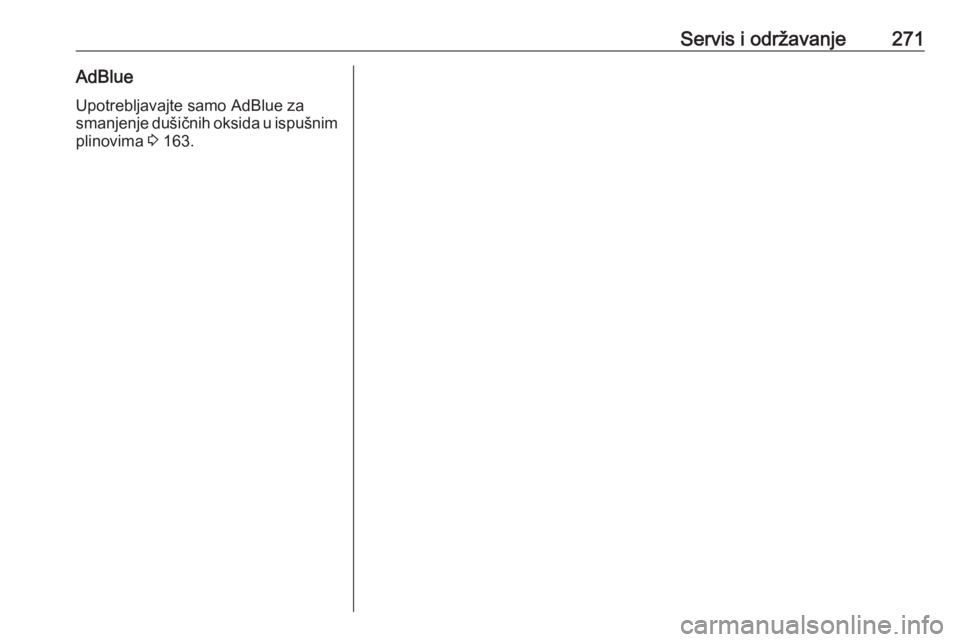

Servis i održavanje271AdBlueUpotrebljavajte samo AdBlue za
smanjenje dušičnih oksida u ispušnim
plinovima 3 163.

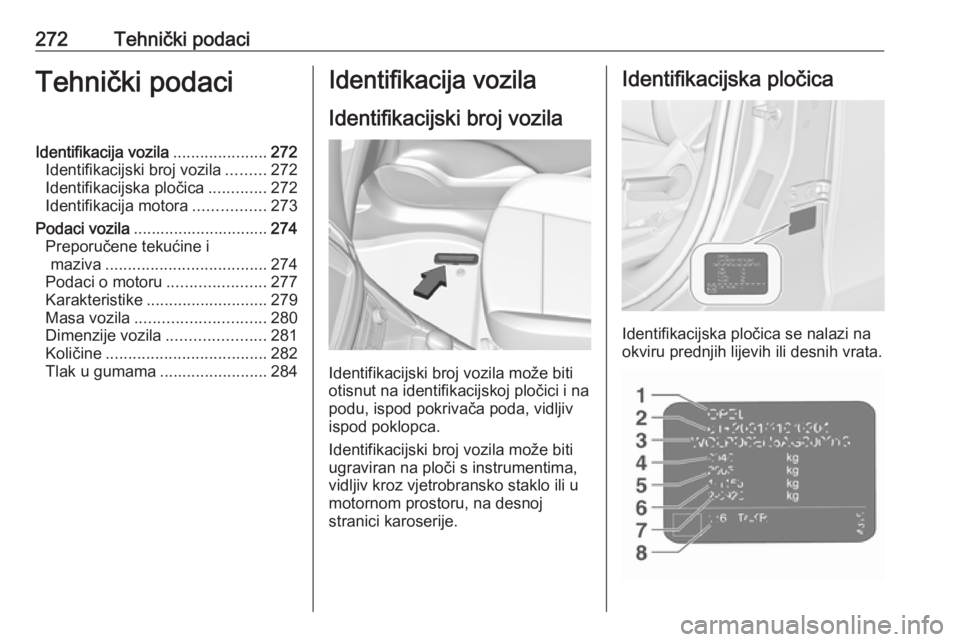

272Tehnički podaciTehnički podaciIdentifikacija vozila.....................272
Identifikacijski broj vozila .........272
Identifikacijska pločica .............272
Identifikacija motora ................273
Podaci vozila .............................. 274
Preporučene tekućine i maziva .................................... 274
Podaci o motoru ......................277
Karakteristike ........................... 279
Masa vozila ............................. 280
Dimenzije vozila ......................281
Količine .................................... 282
Tlak u gumama ........................284Identifikacija vozila
Identifikacijski broj vozila
Identifikacijski broj vozila može biti
otisnut na identifikacijskoj pločici i na
podu, ispod pokrivača poda, vidljiv ispod poklopca.
Identifikacijski broj vozila može biti
ugraviran na ploči s instrumentima,
vidljiv kroz vjetrobransko staklo ili u
motornom prostoru, na desnoj
stranici karoserije.
Identifikacijska pločica
Identifikacijska pločica se nalazi na
okviru prednjih lijevih ili desnih vrata.

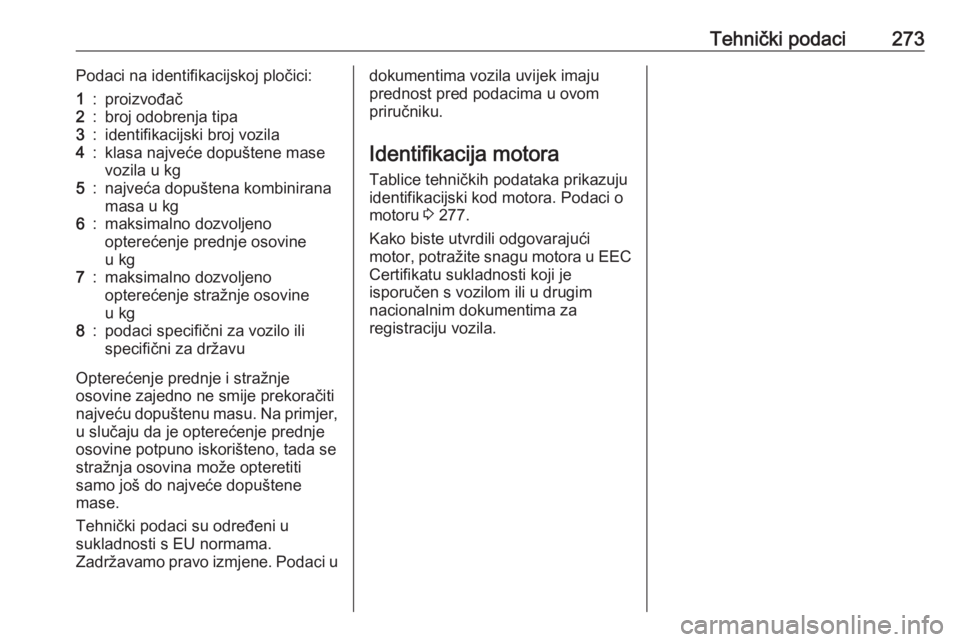

Tehnički podaci273Podaci na identifikacijskoj pločici:1:proizvođač2:broj odobrenja tipa3:identifikacijski broj vozila4:klasa najveće dopuštene mase
vozila u kg5:najveća dopuštena kombinirana
masa u kg6:maksimalno dozvoljeno
opterećenje prednje osovine
u kg7:maksimalno dozvoljeno
opterećenje stražnje osovine
u kg8:podaci specifični za vozilo ili
specifični za državu
Opterećenje prednje i stražnje
osovine zajedno ne smije prekoračiti
najveću dopuštenu masu. Na primjer,
u slučaju da je opterećenje prednje
osovine potpuno iskorišteno, tada se
stražnja osovina može opteretiti
samo još do najveće dopuštene
mase.
Tehnički podaci su određeni u
sukladnosti s EU normama.
Zadržavamo pravo izmjene. Podaci u
dokumentima vozila uvijek imaju
prednost pred podacima u ovom
priručniku.
Identifikacija motora
Tablice tehničkih podataka prikazuju
identifikacijski kod motora. Podaci o
motoru 3 277.
Kako biste utvrdili odgovarajući
motor, potražite snagu motora u EEC Certifikatu sukladnosti koji je
isporučen s vozilom ili u drugim
nacionalnim dokumentima za
registraciju vozila.

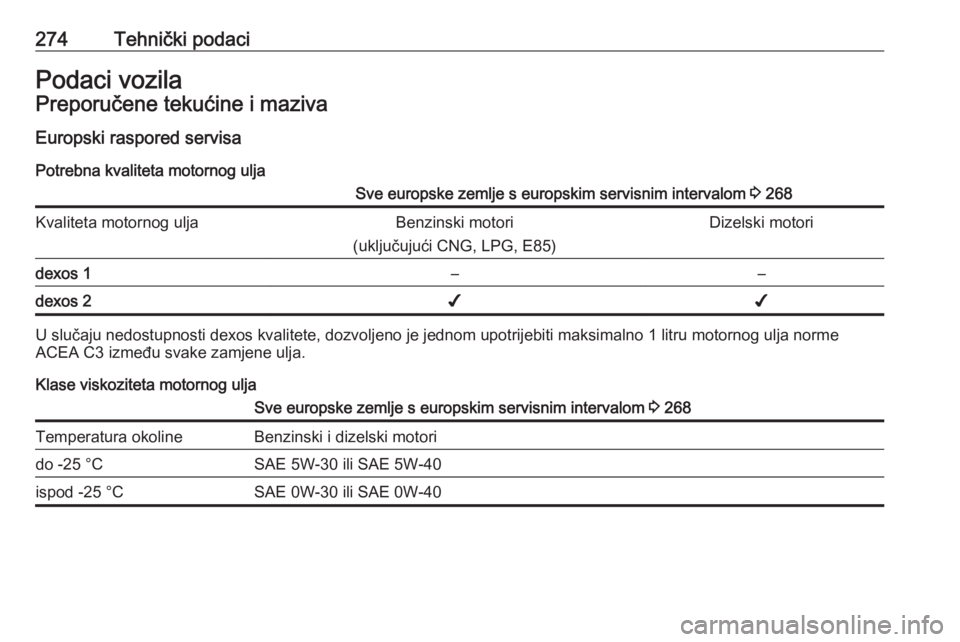

274Tehnički podaciPodaci vozilaPreporučene tekućine i maziva
Europski raspored servisa Potrebna kvaliteta motornog uljaSve europske zemlje s europskim servisnim intervalom 3 268Kvaliteta motornog uljaBenzinski motori
(uključujući CNG, LPG, E85)Dizelski motoridexos 1––dexos 2✔✔
U slučaju nedostupnosti dexos kvalitete, dozvoljeno je jednom upotrijebiti maksimalno 1 litru motornog ulja norme ACEA C3 između svake zamjene ulja.
Klase viskoziteta motornog ulja
Sve europske zemlje s europskim servisnim intervalom 3 268Temperatura okolineBenzinski i dizelski motorido -25 °CSAE 5W-30 ili SAE 5W-40ispod -25 °CSAE 0W-30 ili SAE 0W-40

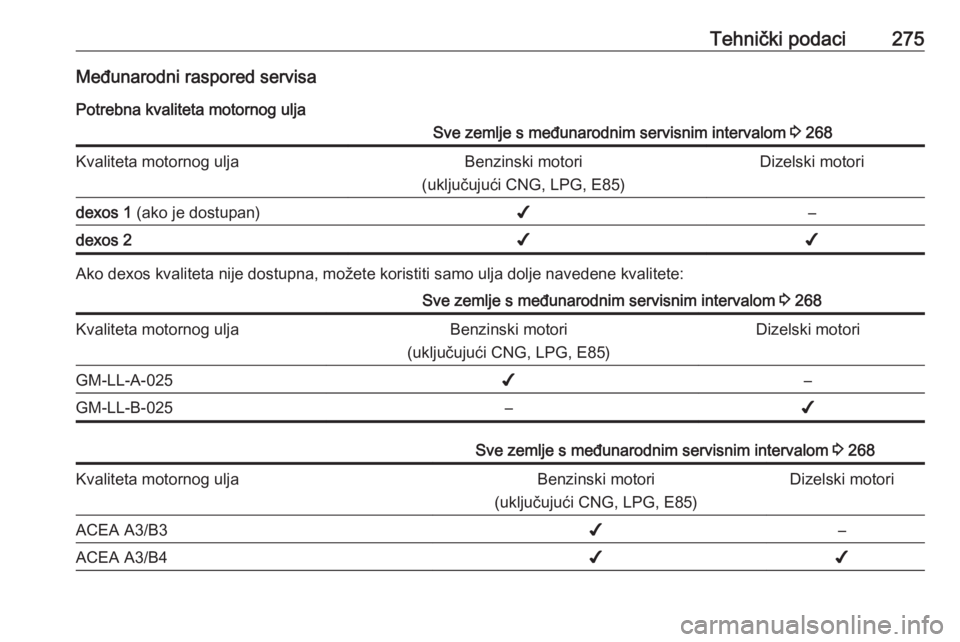

Tehnički podaci275Međunarodni raspored servisaPotrebna kvaliteta motornog uljaSve zemlje s međunarodnim servisnim intervalom 3 268Kvaliteta motornog uljaBenzinski motori
(uključujući CNG, LPG, E85)Dizelski motoridexos 1 (ako je dostupan)✔–dexos 2✔✔
Ako dexos kvaliteta nije dostupna, možete koristiti samo ulja dolje navedene kvalitete:
Sve zemlje s međunarodnim servisnim intervalom 3 268Kvaliteta motornog uljaBenzinski motori
(uključujući CNG, LPG, E85)Dizelski motoriGM-LL-A-025✔–GM-LL-B-025–✔Sve zemlje s međunarodnim servisnim intervalom 3 268Kvaliteta motornog uljaBenzinski motori
(uključujući CNG, LPG, E85)Dizelski motoriACEA A3/B3✔–ACEA A3/B4✔✔

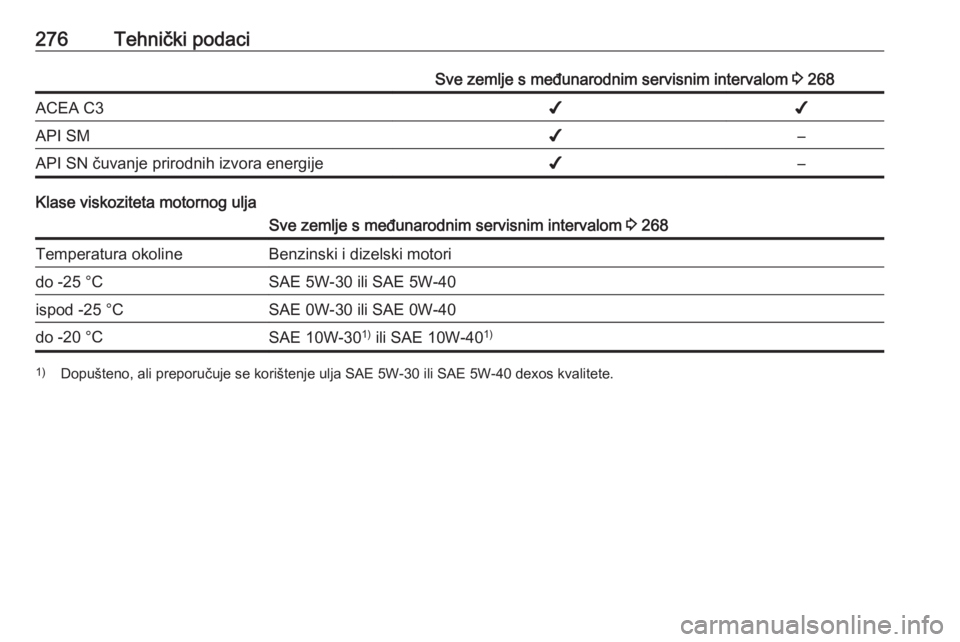

276Tehnički podaciSve zemlje s međunarodnim servisnim intervalom 3 268ACEA C3✔✔API SM✔–API SN čuvanje prirodnih izvora energije✔–
Klase viskoziteta motornog ulja
Sve zemlje s međunarodnim servisnim intervalom 3 268Temperatura okolineBenzinski i dizelski motorido -25 °CSAE 5W-30 ili SAE 5W-40ispod -25 °CSAE 0W-30 ili SAE 0W-40do -20 °CSAE 10W-30 1)
ili SAE 10W-40 1)1)
Dopušteno, ali preporučuje se korištenje ulja SAE 5W-30 ili SAE 5W-40 dexos kvalitete.

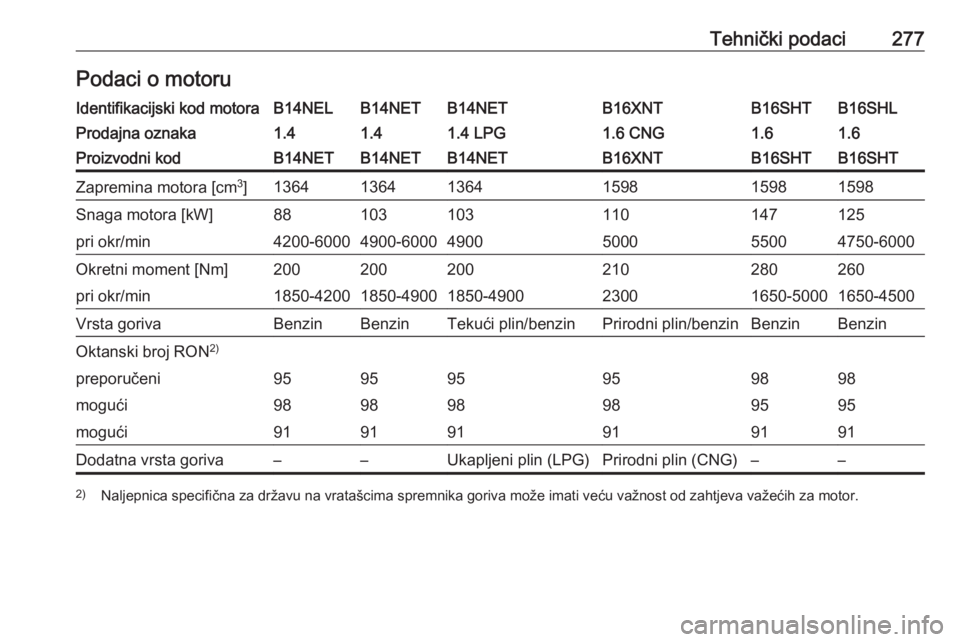

Tehnički podaci277Podaci o motoruIdentifikacijski kod motoraB14NELB14NETB14NETB16XNTB16SHLB16SHTProdajna oznaka1.41.41.4 LPG1.6 CNG1.61.6Proizvodni kodB14NETB14NETB14NETB16XNTB16SHTB16SHTZapremina motora [cm3
]136413641364159815981598Snaga motora [kW]88103103110125147pri okr/min4200-60004900-6000490050004750-60005500Okretni moment [Nm]200200200210260280pri okr/min1850-42001850-49001850-490023001650-45001650-5000Vrsta gorivaBenzinBenzinTekući plin/benzinPrirodni plin/benzinBenzinBenzinOktanski broj RON 2)preporučeni959595959898mogući989898989595mogući919191919191Dodatna vrsta goriva––Ukapljeni plin (LPG)Prirodni plin (CNG)––2)
Naljepnica specifična za državu na vratašcima spremnika goriva može imati veću važnost od zahtjeva važećih za motor.

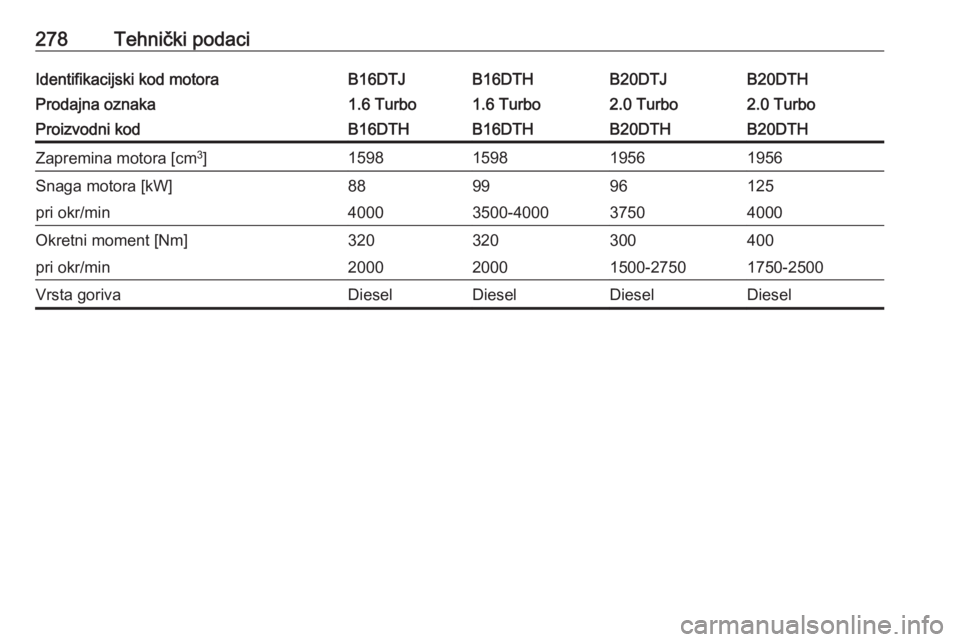

278Tehnički podaciIdentifikacijski kod motoraB16DTJB16DTHB20DTJB20DTHProdajna oznaka1.6 Turbo1.6 Turbo2.0 Turbo2.0 TurboProizvodni kodB16DTHB16DTHB20DTHB20DTHZapremina motora [cm3
]1598159819561956Snaga motora [kW]889996125pri okr/min40003500-400037504000Okretni moment [Nm]320320300400pri okr/min200020001500-27501750-2500Vrsta gorivaDieselDieselDieselDiesel
