Sürüş ve kullanım199Arka tamponun sağ veya sol köşesi
çamur, pislik, kar, buz, sulu kar ile
kaplandığında veya şiddetli
yağmurlarda çalışmaz. Temizleme
talimatları 3 264.
Sistemde bir arıza olduğunda veya
sistem geçici koşullardan dolayı
çalışmadığında, Sürücü Bilgi
Sisteminde (Driver Information
Center) bir mesaj görüntülenir. Hata
geçmiyorsa bir servis atölyesinden
yardım alın.

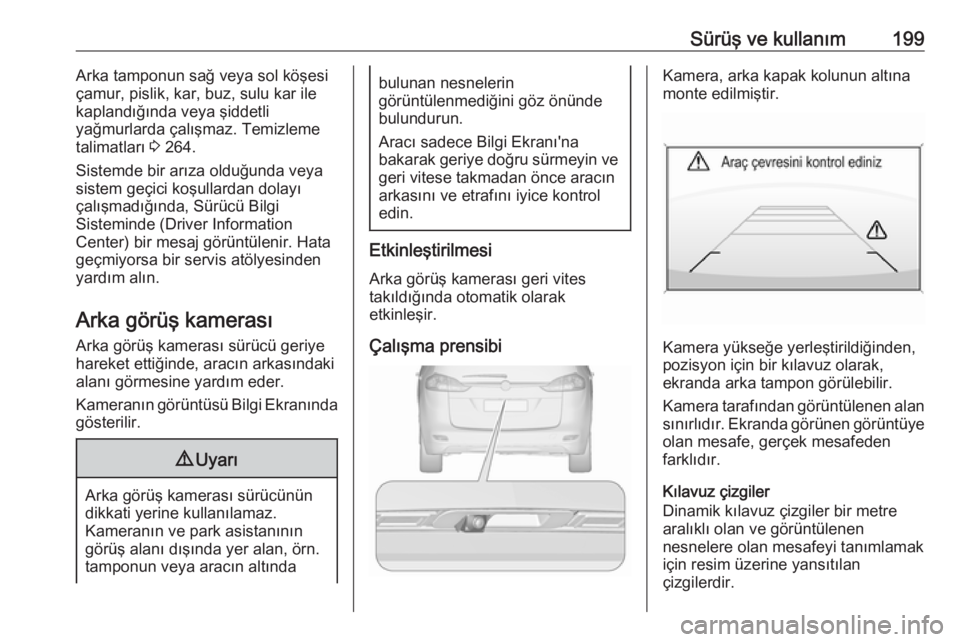

Arka görüş kamerası
Arka görüş kamerası sürücü geriye
hareket ettiğinde, aracın arkasındaki
alanı görmesine yardım eder.
Kameranın görüntüsü Bilgi Ekranında
gösterilir.9 Uyarı
Arka görüş kamerası sürücünün
dikkati yerine kullanılamaz.
Kameranın ve park asistanının
görüş alanı dışında yer alan, örn.
tamponun veya aracın altında
bulunan nesnelerin
görüntülenmediğini göz önünde
bulundurun.
Aracı sadece Bilgi Ekranı'na
bakarak geriye doğru sürmeyin ve geri vitese takmadan önce aracın
arkasını ve etrafını iyice kontrol
edin.
Etkinleştirilmesi
Arka görüş kamerası geri vites
takıldığında otomatik olarak
etkinleşir.
Çalışma prensibi
Kamera, arka kapak kolunun altına
monte edilmiştir.
Kamera yükseğe yerleştirildiğinden,
pozisyon için bir kılavuz olarak,
ekranda arka tampon görülebilir.
Kamera tarafından görüntülenen alan
sınırlıdır. Ekranda görünen görüntüye olan mesafe, gerçek mesafeden
farklıdır.
Kılavuz çizgiler
Dinamik kılavuz çizgiler bir metre
aralıklı olan ve görüntülenen
nesnelere olan mesafeyi tanımlamak
için resim üzerine yansıtılan
çizgilerdir.

200Sürüş ve kullanım
Aracın yörüngesel şeridi direksiyon
açısına göre gösterilir.
Uyarı sembolleri
Uyarı sembolleri, park asistanının
arka sensörleri tarafından tespit
edilen engelleri gösteren, resim
üzerinde 9 üçgenler olarak gösterilir.
İlave olarak araç çevresini kontrol
etme uyarısı ile birlikte Bilgi Ekranının
üst satırında 9 görüntülenir.
Devre dışı bırakılması
Belirli bir hız aşıldığında veya yakl.
15 saniye süre ile geri vites
takılmadığında, kamera kapatılır.
Arka görüş kamerası, Bilgi
Ekranındaki araç ayarlarını
kişiselleştirme menüsünden manuel
olarak devre dışı bırakılabilir. İlgili
ayarı Ayarlar içinde seçin.
Araç ayarlarının kişiselleştirilmesi 3 129.
Kılavuz çizgileri ve uyarı
sembollerinin devreden çıkarılması
7" R 4.0 IntelliLink Görsel kılavuz
çizgileri ve uyarı sembollerinin
devreye sokulması veya devreden çıkarılması, ekranın alt bölgesindeki
dokunmatik tuşlarla değiştirilebilir.
7'' Navi 950 Görsel kılavuz çizgileri ve
uyarı sembollerinin devreye
sokulması veya devreden
çıkarılması, Bilgi Ekranı'ndaki Ayarlar
menüsünden değiştirilebilir. İlgili ayarı
Ayarlar , I Araç içinde seçin.
Bilgi Ekranı 3 126.
Araç ayarlarının kişiselleştirilmesi
3 129.
Arıza Hata mesajları Bilgi Ekranı'nın üstsatırında bir 9 ile gösterilir.
Arka görüş kamerası aşağıdaki
durumlarda doğru çalışmayabilir:
● Etraf karanlık ise.
● Güneş veya far ışıkları doğrudan
kamera merceğine
parlamaktadır.
● Kamera merceği buz, kar, çamur
veya başka bir nesne tarafından
örtüldüğünde. Merceği yıkayın,
suyla durulayıp yumuşak bir
bezle silin.
● Arka kapak tam olarak kapanmadığında.
● Araç arkadan kazaya uğradığında.
● Çok aşırı sıcaklık değişimlerinde.

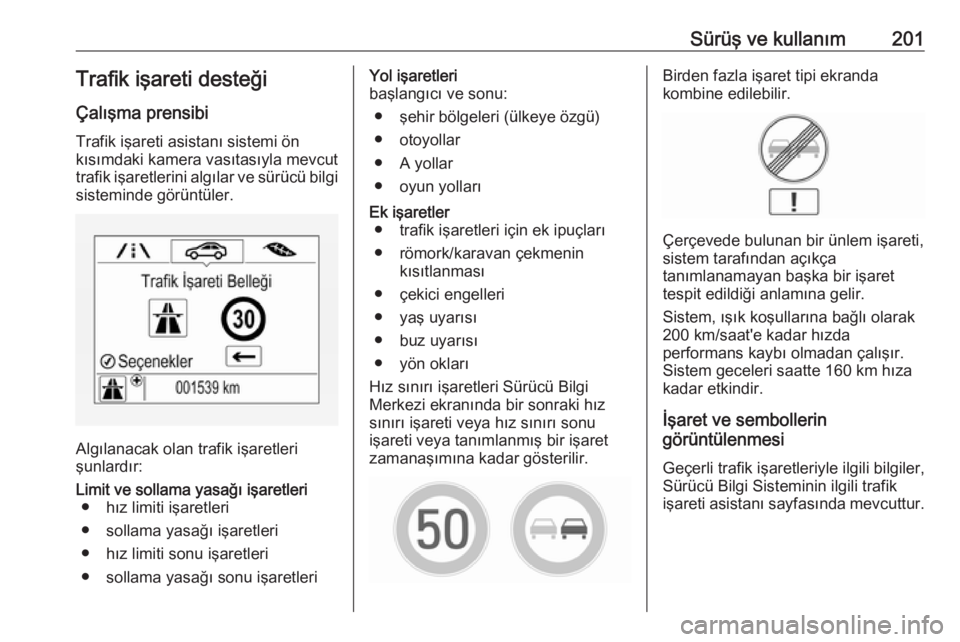

Sürüş ve kullanım201Trafik işareti desteğiÇalışma prensibi
Trafik işareti asistanı sistemi ön
kısımdaki kamera vasıtasıyla mevcut
trafik işaretlerini algılar ve sürücü bilgi sisteminde görüntüler.
Algılanacak olan trafik işaretleri
şunlardır:
Limit ve sollama yasağı işaretleri ● hız limiti işaretleri
● sollama yasağı işaretleri
● hız limiti sonu işaretleri
● sollama yasağı sonu işaretleriYol işaretleri
başlangıcı ve sonu:
● şehir bölgeleri (ülkeye özgü)● otoyollar
● A yollar
● oyun yollarıEk işaretler ● trafik işaretleri için ek ipuçları
● römork/karavan çekmenin kısıtlanması
● çekici engelleri
● yaş uyarısı
● buz uyarısı
● yön okları
Hız sınırı işaretleri Sürücü Bilgi
Merkezi ekranında bir sonraki hız
sınırı işareti veya hız sınırı sonu
işareti veya tanımlanmış bir işaret
zamanaşımına kadar gösterilir.Birden fazla işaret tipi ekranda
kombine edilebilir.
Çerçevede bulunan bir ünlem işareti,
sistem tarafından açıkça
tanımlanamayan başka bir işaret
tespit edildiği anlamına gelir.
Sistem, ışık koşullarına bağlı olarak
200 km/saat'e kadar hızda
performans kaybı olmadan çalışır.
Sistem geceleri saatte 160 km hıza
kadar etkindir.
İşaret ve sembollerin
görüntülenmesi
Geçerli trafik işaretleriyle ilgili bilgiler,
Sürücü Bilgi Sisteminin ilgili trafik
işareti asistanı sayfasında mevcuttur.

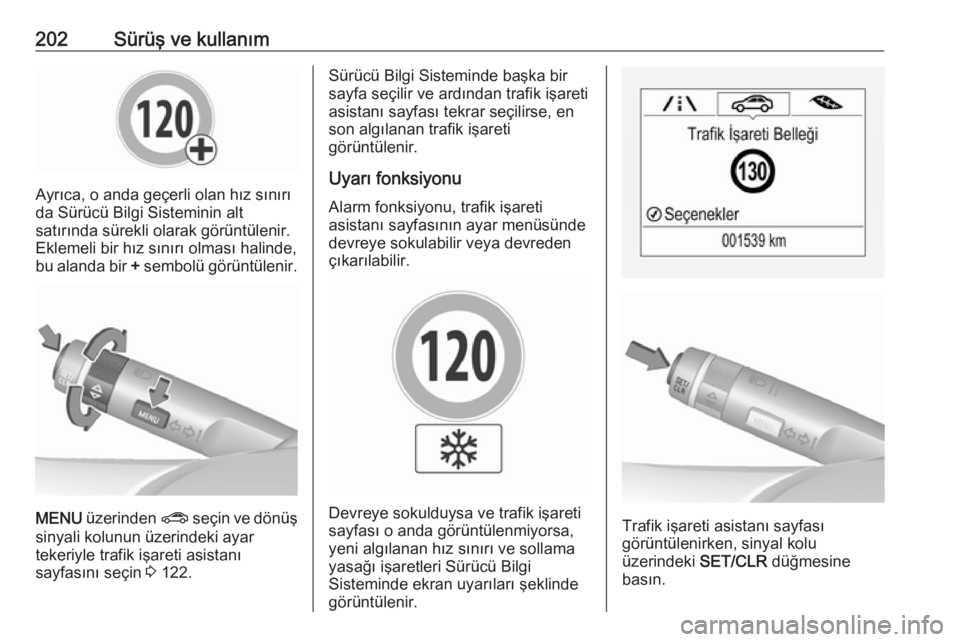

202Sürüş ve kullanım
Ayrıca, o anda geçerli olan hız sınırı
da Sürücü Bilgi Sisteminin alt
satırında sürekli olarak görüntülenir.
Eklemeli bir hız sınırı olması halinde,
bu alanda bir + sembolü görüntülenir.
MENU üzerinden ? seçin ve dönüş
sinyali kolunun üzerindeki ayar
tekeriyle trafik işareti asistanı
sayfasını seçin 3 122.
Sürücü Bilgi Sisteminde başka bir
sayfa seçilir ve ardından trafik işareti
asistanı sayfası tekrar seçilirse, en
son algılanan trafik işareti
görüntülenir.
Uyarı fonksiyonu
Alarm fonksiyonu, trafik işareti
asistanı sayfasının ayar menüsünde
devreye sokulabilir veya devreden
çıkarılabilir.
Devreye sokulduysa ve trafik işareti
sayfası o anda görüntülenmiyorsa,
yeni algılanan hız sınırı ve sollama
yasağı işaretleri Sürücü Bilgi
Sisteminde ekran uyarıları şeklinde
görüntülenir.Trafik işareti asistanı sayfası
görüntülenirken, sinyal kolu
üzerindeki SET/CLR düğmesine
basın.

Sürüş ve kullanım203

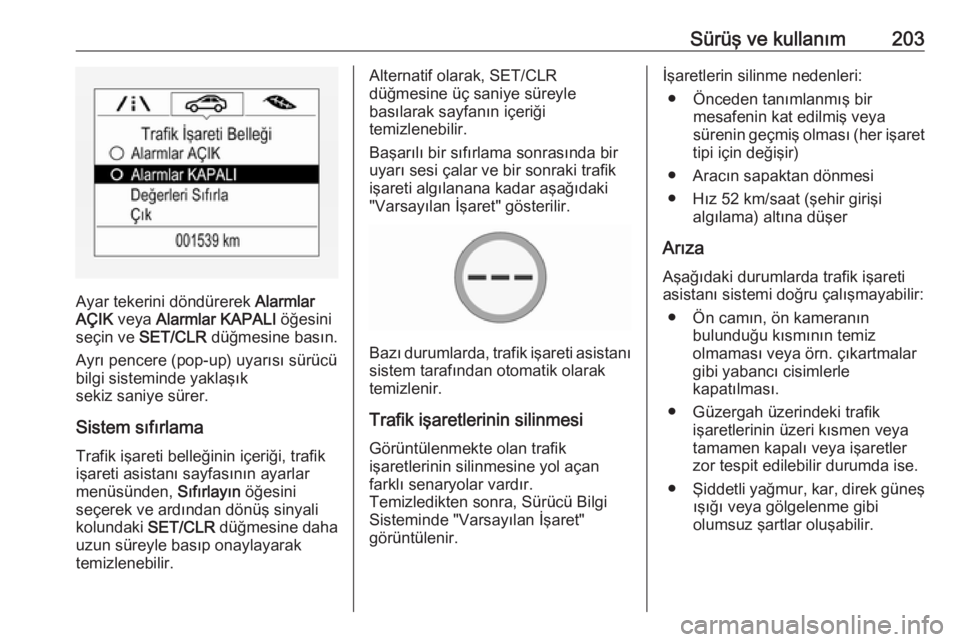

Ayar tekerini döndürerek Alarmlar
AÇIK veya Alarmlar KAPALI öğesini
seçin ve SET/CLR düğmesine basın.
Ayrı pencere (pop-up) uyarısı sürücü
bilgi sisteminde yaklaşık
sekiz saniye sürer.
Sistem sıfırlama Trafik işareti belleğinin içeriği, trafik
işareti asistanı sayfasının ayarlar
menüsünden, Sıfırlayın öğesini
seçerek ve ardından dönüş sinyali
kolundaki SET/CLR düğmesine daha
uzun süreyle basıp onaylayarak
temizlenebilir.
Alternatif olarak, SET/CLR
düğmesine üç saniye süreyle
basılarak sayfanın içeriği
temizlenebilir.
Başarılı bir sıfırlama sonrasında bir
uyarı sesi çalar ve bir sonraki trafik
işareti algılanana kadar aşağıdaki
"Varsayılan İşaret" gösterilir.
Bazı durumlarda, trafik işareti asistanı
sistem tarafından otomatik olarak
temizlenir.
Trafik işaretlerinin silinmesi
Görüntülenmekte olan trafik
işaretlerinin silinmesine yol açan
farklı senaryolar vardır.
Temizledikten sonra, Sürücü Bilgi
Sisteminde "Varsayılan İşaret"
görüntülenir.
İşaretlerin silinme nedenleri:
● Önceden tanımlanmış bir mesafenin kat edilmiş veya
sürenin geçmiş olması (her işaret
tipi için değişir)
● Aracın sapaktan dönmesi
● Hız 52 km/saat (şehir girişi algılama) altına düşer
Arıza Aşağıdaki durumlarda trafik işareti
asistanı sistemi doğru çalışmayabilir:
● Ön camın, ön kameranın bulunduğu kısmının temiz
olmaması veya örn. çıkartmalar
gibi yabancı cisimlerle
kapatılması.
● Güzergah üzerindeki trafik işaretlerinin üzeri kısmen veya
tamamen kapalı veya işaretler
zor tespit edilebilir durumda ise.
● Şiddetli yağmur, kar, direk güneş
ışığı veya gölgelenme gibi
olumsuz şartlar oluşabilir.

204Sürüş ve kullanım● Trafik işaretleri hatalı monteedildiğinde veya hasarlı
olduğunda.
● Trafik işaretleri ile ilgili Viyana Anlaşması'na (Wiener
Übereinkommen über
Straßenverkehrszeichen) uygun
olmayan trafik işaretleri.Dikkat
Sistem sürücüye belirli hız
limitlerinde belirli trafik işaretlerinin
tespit edilmesi hususunda yardım
eder. Ekranda gösterilmeyen trafik işaretlerini dikkate almama gibi bir
hataya düşmeyiniz.
Sistem, hız limiti başlangıcı veya
sonunu ifade eden trafik işaretleri
dışında diğer trafik işaretlerini
tespit etmez.
Aracınızda bu özel emniyet
faktörünün olmasının sizde
aracınızı riskli sürme eğilimi
yaratmasına izin vermeyin.
Daima seyir hızınızı yol şartlarına
uygun hale getirin.
Sürücü asistanı sistemleri, trafikte
doğru ve ihtiyatlı sürüş konusunda sürücünün sorumluluğunu
ortadan kaldırmaz.
Şerit değiştirme uyarısı
Şerit değiştirme uyarı sistemi aracın
içinde bulunduğu yol şeridinin
işaretlemelerini ön kamera
vasıtasıyla gözlemler. Sistem şerit değiştirmeyi tespit eder ve
beklenmeyen şerit değişikliği
durumunda sürücüyü görsel ve
akustik sinyallerle uyarır.
Beklenmeyen şerit değiştirme
kriterleri şunlardır:
● Dönüş sinyallerinin çalıştırılmaması.
● Fren pedalına basılmaması.
● Gaz pedalına etkin olarak basılmaması veya hız artışınınolmaması.
● Etkin direksiyon kullanımının olmaması.
Eğer sürücü aracı etkin şekilde
kullanıyorsa herhangi bir uyarı
yapılmaz.
Etkinleştirilmesi
Şerit değiştirme uyarı sistemi )
tuşuna basılarak etkinleştirilir. Tuştaki LED ışığının yanması sistemin
çalışmak için hazır konumda
olduğunu gösterir. Gösterge
panelindeki ) göstergesi yeşil
yanarsa sistem çalışmaya hazır
konumdadır.
Sistem ancak saatte 56 km'nin
üzerindeki hızlarda ve aracın
sürüldüğü güzergahta yol şerit
işaretlemeleri mevcut ise etkin
şekilde çalışır.

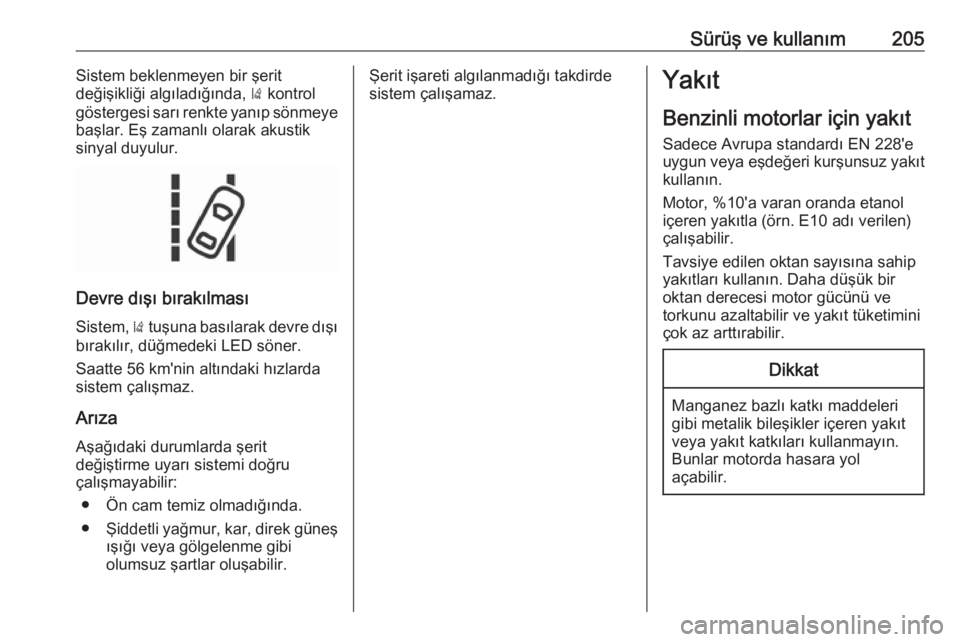

Sürüş ve kullanım205Sistem beklenmeyen bir şerit
değişikliği algıladığında, ) kontrol
göstergesi sarı renkte yanıp sönmeye
başlar. Eş zamanlı olarak akustik
sinyal duyulur.
Devre dışı bırakılması
Sistem, ) tuşuna basılarak devre dışı
bırakılır, düğmedeki LED söner.
Saatte 56 km'nin altındaki hızlarda
sistem çalışmaz.
Arıza
Aşağıdaki durumlarda şerit
değiştirme uyarı sistemi doğru
çalışmayabilir:
● Ön cam temiz olmadığında.
● Şiddetli yağmur, kar, direk güneş
ışığı veya gölgelenme gibi
olumsuz şartlar oluşabilir.
Şerit işareti algılanmadığı takdirde
sistem çalışamaz.Yakıt
Benzinli motorlar için yakıt
Sadece Avrupa standardı EN 228'e uygun veya eşdeğeri kurşunsuz yakıt kullanın.
Motor, %10'a varan oranda etanol
içeren yakıtla (örn. E10 adı verilen)
çalışabilir.
Tavsiye edilen oktan sayısına sahip
yakıtları kullanın. Daha düşük bir
oktan derecesi motor gücünü ve
torkunu azaltabilir ve yakıt tüketimini
çok az arttırabilir.Dikkat
Manganez bazlı katkı maddeleri
gibi metalik bileşikler içeren yakıt veya yakıt katkıları kullanmayın.
Bunlar motorda hasara yol
açabilir.

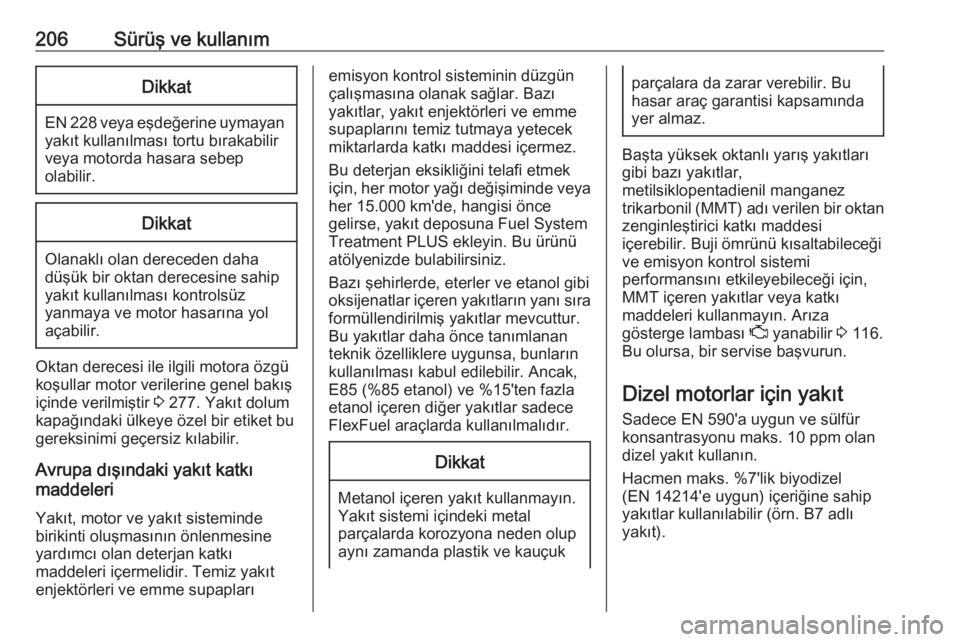

206Sürüş ve kullanımDikkat
EN 228 veya eşdeğerine uymayan
yakıt kullanılması tortu bırakabilir
veya motorda hasara sebep
olabilir.
Dikkat
Olanaklı olan dereceden daha
düşük bir oktan derecesine sahip
yakıt kullanılması kontrolsüz
yanmaya ve motor hasarına yol
açabilir.
Oktan derecesi ile ilgili motora özgü
koşullar motor verilerine genel bakış
içinde verilmiştir 3 277. Yakıt dolum
kapağındaki ülkeye özel bir etiket bu
gereksinimi geçersiz kılabilir.
Avrupa dışındaki yakıt katkı
maddeleri
Yakıt, motor ve yakıt sisteminde
birikinti oluşmasının önlenmesine
yardımcı olan deterjan katkı
maddeleri içermelidir. Temiz yakıt
enjektörleri ve emme supapları
emisyon kontrol sisteminin düzgün
çalışmasına olanak sağlar. Bazı
yakıtlar, yakıt enjektörleri ve emme
supaplarını temiz tutmaya yetecek
miktarlarda katkı maddesi içermez.
Bu deterjan eksikliğini telafi etmek
için, her motor yağı değişiminde veya her 15.000 km'de, hangisi önce
gelirse, yakıt deposuna Fuel System
Treatment PLUS ekleyin. Bu ürünü
atölyenizde bulabilirsiniz.
Bazı şehirlerde, eterler ve etanol gibi oksijenatlar içeren yakıtların yanı sıra
formüllendirilmiş yakıtlar mevcuttur.
Bu yakıtlar daha önce tanımlanan
teknik özelliklere uygunsa, bunların
kullanılması kabul edilebilir. Ancak,
E85 (%85 etanol) ve %15'ten fazla
etanol içeren diğer yakıtlar sadece FlexFuel araçlarda kullanılmalıdır.Dikkat
Metanol içeren yakıt kullanmayın.
Yakıt sistemi içindeki metal
parçalarda korozyona neden olup
aynı zamanda plastik ve kauçuk
parçalara da zarar verebilir. Bu
hasar araç garantisi kapsamında
yer almaz.
Başta yüksek oktanlı yarış yakıtları
gibi bazı yakıtlar,
metilsiklopentadienil manganez
trikarbonil (MMT) adı verilen bir oktan zenginleştirici katkı maddesi
içerebilir. Buji ömrünü kısaltabileceği
ve emisyon kontrol sistemi
performansını etkileyebileceği için,
MMT içeren yakıtlar veya katkı
maddeleri kullanmayın. Arıza
gösterge lambası Z yanabilir 3 116.
Bu olursa, bir servise başvurun.
Dizel motorlar için yakıt
Sadece EN 590'a uygun ve sülfür
konsantrasyonu maks. 10 ppm olan
dizel yakıt kullanın.
Hacmen maks. %7'lik biyodizel
(EN 14214'e uygun) içeriğine sahip
yakıtlar kullanılabilir (örn. B7 adlı
yakıt).

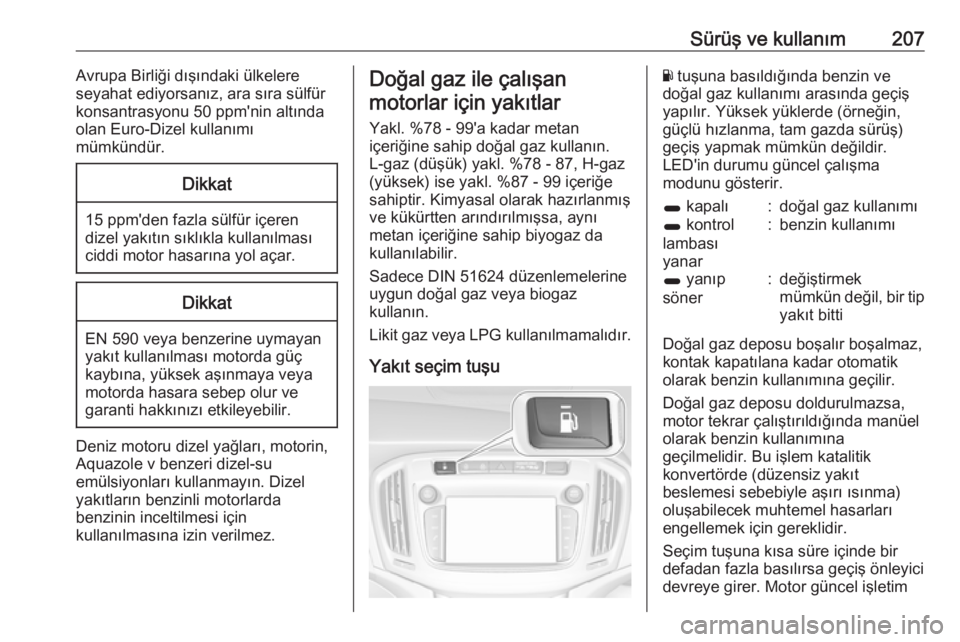

Sürüş ve kullanım207Avrupa Birliği dışındaki ülkelere
seyahat ediyorsanız, ara sıra sülfür
konsantrasyonu 50 ppm'nin altında
olan Euro-Dizel kullanımı
mümkündür.Dikkat
15 ppm'den fazla sülfür içeren
dizel yakıtın sıklıkla kullanılması
ciddi motor hasarına yol açar.
Dikkat
EN 590 veya benzerine uymayan
yakıt kullanılması motorda güç
kaybına, yüksek aşınmaya veya motorda hasara sebep olur ve
garanti hakkınızı etkileyebilir.
Deniz motoru dizel yağları, motorin,
Aquazole v benzeri dizel-su
emülsiyonları kullanmayın. Dizel
yakıtların benzinli motorlarda
benzinin inceltilmesi için
kullanılmasına izin verilmez.
Doğal gaz ile çalışan
motorlar için yakıtlar
Yakl. %78 - 99'a kadar metan
içeriğine sahip doğal gaz kullanın.
L-gaz (düşük) yakl. %78 - 87, H-gaz (yüksek) ise yakl. %87 - 99 içeriğe
sahiptir. Kimyasal olarak hazırlanmış
ve kükürtten arındırılmışsa, aynı
metan içeriğine sahip biyogaz da
kullanılabilir.
Sadece DIN 51624 düzenlemelerine
uygun doğal gaz veya biogaz
kullanın.
Likit gaz veya LPG kullanılmamalıdır.
Yakıt seçim tuşuY tuşuna basıldığında benzin ve
doğal gaz kullanımı arasında geçiş
yapılır. Yüksek yüklerde (örneğin,
güçlü hızlanma, tam gazda sürüş)
geçiş yapmak mümkün değildir.
LED'in durumu güncel çalışma
modunu gösterir.1 kapalı:doğal gaz kullanımı1 kontrol
lambası
yanar:benzin kullanımı1 yanıp
söner:değiştirmek
mümkün değil, bir tip
yakıt bitti
Doğal gaz deposu boşalır boşalmaz,
kontak kapatılana kadar otomatik
olarak benzin kullanımına geçilir.
Doğal gaz deposu doldurulmazsa,
motor tekrar çalıştırıldığında manüel
olarak benzin kullanımına
geçilmelidir. Bu işlem katalitik
konvertörde (düzensiz yakıt
beslemesi sebebiyle aşırı ısınma)
oluşabilecek muhtemel hasarları
engellemek için gereklidir.
Seçim tuşuna kısa süre içinde bir defadan fazla basılırsa geçiş önleyici
devreye girer. Motor güncel işletim

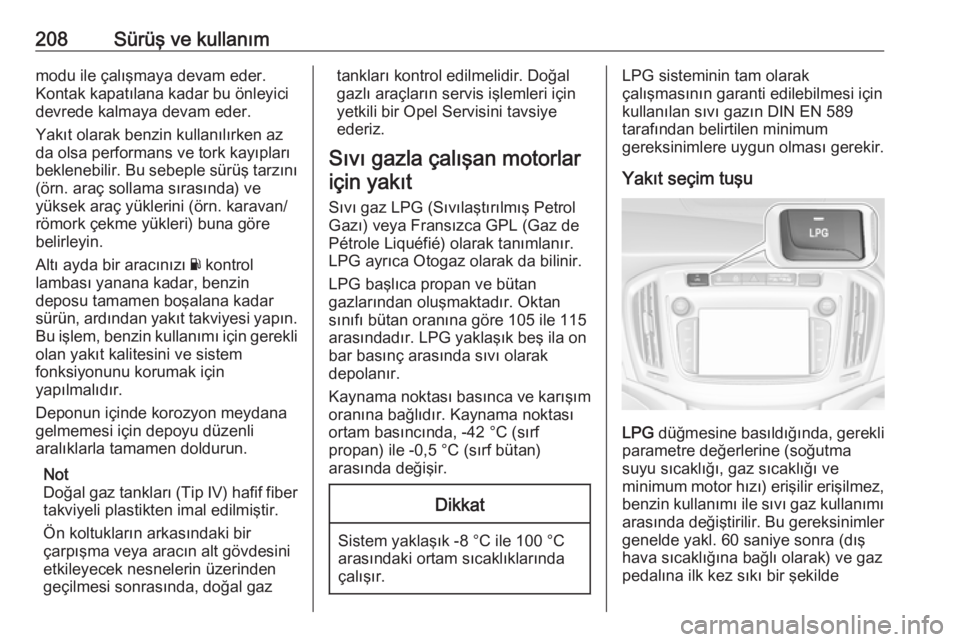

208Sürüş ve kullanımmodu ile çalışmaya devam eder.
Kontak kapatılana kadar bu önleyici devrede kalmaya devam eder.
Yakıt olarak benzin kullanılırken az da olsa performans ve tork kayıpları
beklenebilir. Bu sebeple sürüş tarzını
(örn. araç sollama sırasında) ve
yüksek araç yüklerini (örn. karavan/
römork çekme yükleri) buna göre
belirleyin.
Altı ayda bir aracınızı Y kontrol
lambası yanana kadar, benzin
deposu tamamen boşalana kadar
sürün, ardından yakıt takviyesi yapın. Bu işlem, benzin kullanımı için gerekli
olan yakıt kalitesini ve sistem
fonksiyonunu korumak için
yapılmalıdır.
Deponun içinde korozyon meydana
gelmemesi için depoyu düzenli
aralıklarla tamamen doldurun.
Not
Doğal gaz tankları (Tip IV) hafif fiber takviyeli plastikten imal edilmiştir.
Ön koltukların arkasındaki bir
çarpışma veya aracın alt gövdesini
etkileyecek nesnelerin üzerinden
geçilmesi sonrasında, doğal gaztankları kontrol edilmelidir. Doğal
gazlı araçların servis işlemleri için
yetkili bir Opel Servisini tavsiye
ederiz.
Sıvı gazla çalışan motorlar için yakıt
Sıvı gaz LPG (Sıvılaştırılmış PetrolGazı) veya Fransızca GPL (Gaz de
Pétrole Liquéfié) olarak tanımlanır.
LPG ayrıca Otogaz olarak da bilinir.
LPG başlıca propan ve bütan
gazlarından oluşmaktadır. Oktan
sınıfı bütan oranına göre 105 ile 115
arasındadır. LPG yaklaşık beş ila on
bar basınç arasında sıvı olarak
depolanır.
Kaynama noktası basınca ve karışım
oranına bağlıdır. Kaynama noktası
ortam basıncında, -42 °C (sırf
propan) ile -0,5 °C (sırf bütan)
arasında değişir.Dikkat
Sistem yaklaşık -8 °C ile 100 °C
arasındaki ortam sıcaklıklarında çalışır.
LPG sisteminin tam olarak
çalışmasının garanti edilebilmesi için
kullanılan sıvı gazın DIN EN 589
tarafından belirtilen minimum
gereksinimlere uygun olması gerekir.
Yakıt seçim tuşu
LPG düğmesine basıldığında, gerekli
parametre değerlerine (soğutma
suyu sıcaklığı, gaz sıcaklığı ve
minimum motor hızı) erişilir erişilmez, benzin kullanımı ile sıvı gaz kullanımı
arasında değiştirilir. Bu gereksinimler genelde yakl. 60 saniye sonra (dış
hava sıcaklığına bağlı olarak) ve gaz
pedalına ilk kez sıkı bir şekilde
