ESP OPEL ZAFIRA C 2017.5 Sürücü El Kitabı (in Turkish)

Anahtar, Kapılar ve Camlar31Ön cam çıkartmalarıÜcretli yol veya benzeri çıkartmaları
ön camda dikiz aynası yakınlarına
yapıştırmayın. Aksi takdirde,
sensörün tespit alanı ve ayna
gövdesindeki kameranın görüş alanı
kısıtlanabilir.
Ön cam değişimiDikkat
Araç sürücü destek sistemleri için
öne bakan bir kamera sensörüne
sahipse, herhangi bir ön cam
değişiminin Opel teknik
özelliklerine göre doğru şekilde
yapılması çok önemlidir. Aksi
takdirde bu sistemler düzgün
çalışmayabilir ve bu sistemlerin
beklenmedik davranış sergileme
ve/veya mesajlar gönderme riski
söz konusudur.
Manuel kumandalı camlar
Kapı camları, cam çevirme kollarıyla
açılıp kapatılabilir.
Elektrik kumandalı camlar9 Uyarı
Elektrik kumandalı camları
kullanırken dikkatli olun. Özellikle
çocuklar için yaralanma tehlikesi
söz konusudur.
Arka koltuklarda çocuklar seyahat
ediyorsa elektrikli camların çocuk
emniyet sistemini etkin konuma
getirin.
Camları kapanış esnasında
yakından takip edin. Camlar
hareket halindeyken arasına
birşey sıkışmadığından emin olun.
Elektrik kumadalı camları
çalıştırabilmek için kontağı açın.
Korunan güç kapalı 3 158.
İlgili cam için olan kumanda
düğmesini bastırarak camı açabilir
veya kumanda düğmesini çekerek
camı kapatabilirsiniz.
Düğmenin ilk direnç noktasına kadar
bastırılması veya çekilmesi:
Düğmenin kullanıldığı süre boyunca
cam açılır veya kapatılır.
Düğmenin ikinci direnç noktasına
kadar bastırılması veya çekilmesi:
cam emniyet fonksiyonuyla birlikte
otomatik olarak tamamen açılır veya
kapatılır. Kapanma veya açılma
hareketini durdurmak için düğmeyi
aynı yönde tekrar kullanın.

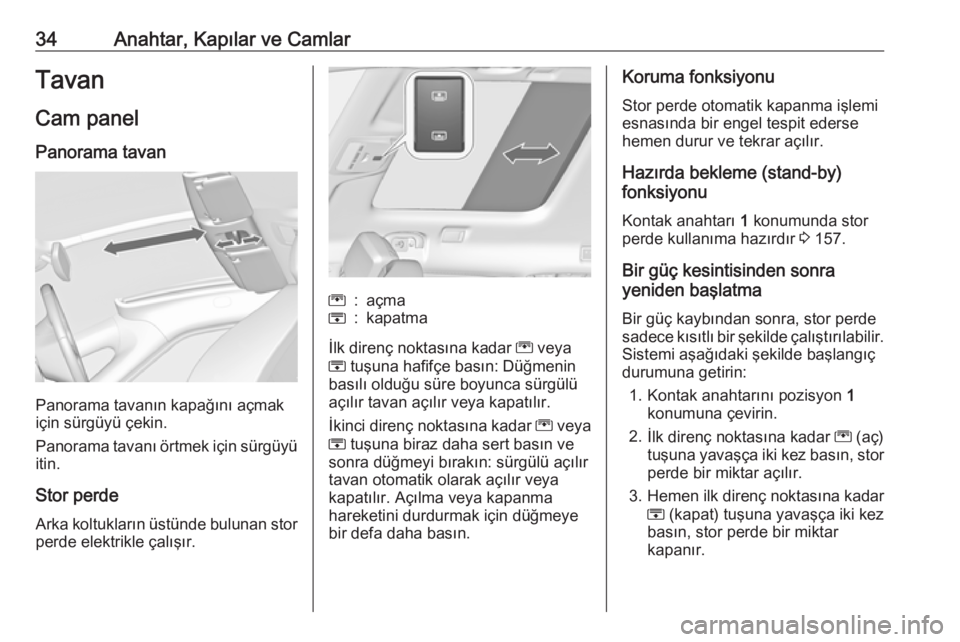

34Anahtar, Kapılar ve CamlarTavanCam panel
Panorama tavan
Panorama tavanın kapağını açmak
için sürgüyü çekin.
Panorama tavanı örtmek için sürgüyü itin.
Stor perde
Arka koltukların üstünde bulunan stor perde elektrikle çalışır.
G:açmaH:kapatma
İlk direnç noktasına kadar G veya
H tuşuna hafifçe basın: Düğmenin
basılı olduğu süre boyunca sürgülü açılır tavan açılır veya kapatılır.
İkinci direnç noktasına kadar G veya
H tuşuna biraz daha sert basın ve
sonra düğmeyi bırakın: sürgülü açılır tavan otomatik olarak açılır veya
kapatılır. Açılma veya kapanma
hareketini durdurmak için düğmeye
bir defa daha basın.
Koruma fonksiyonu
Stor perde otomatik kapanma işlemi
esnasında bir engel tespit ederse
hemen durur ve tekrar açılır.
Hazırda bekleme (stand-by)
fonksiyonu
Kontak anahtarı 1 konumunda stor
perde kullanıma hazırdır 3 157.
Bir güç kesintisinden sonra
yeniden başlatma
Bir güç kaybından sonra, stor perde
sadece kısıtlı bir şekilde çalıştırılabilir. Sistemi aşağıdaki şekilde başlangıç
durumuna getirin:
1. Kontak anahtarını pozisyon 1
konumuna çevirin.
2. İlk direnç noktasına kadar G (aç)
tuşuna yavaşça iki kez basın, stor perde bir miktar açılır.
3. Hemen ilk direnç noktasına kadar
H (kapat) tuşuna yavaşça iki kez
basın, stor perde bir miktar
kapanır.

44Koltuklar, Güvenlik SistemleriKoltukların ısıtılması motor çalışırkenve bir Autostop esnasında
gerçekleşir.
Stop-start sistemi 3 160.Arka koltuklar
İkinci sıradaki koltuklar9 Uyarı
İkinci ve üçüncü sıradaki koltuklar
veya koltuk sırtlıkları ayarlandı
veya katlandı ise, ellerinizi ve
bacaklarınızı hareketli alandan
uzak tutun.
Koltukların altına herhangi bir şey
koymayın.
Koltukları asla araç seyir
halindeyken ayarlamayın.
Koltuklar kontrolsüz bir şekilde
hareket edebilir.
Sadece emniyet kemerleri ve
koltuk sırtlıkları kilitli olarak sürün.
Temel koltuklar
Koltuk pozisyonu
İkinci koltuk sırasındaki her koltuk tek başına ileriye veya geriye doğru
hareket ettirilebilir.
Tutamağı çekin, koltuğu kaydırın, kolu bırakın ve koltuğun kilitlenmesini sağlayın.
Koltuklar orta pozisyonlara tespit
edilebilir.
Koltuk sırtlıkları
Her koltuk arkalığının eğimi üç ayrı pozisyona ayarlanabilir.

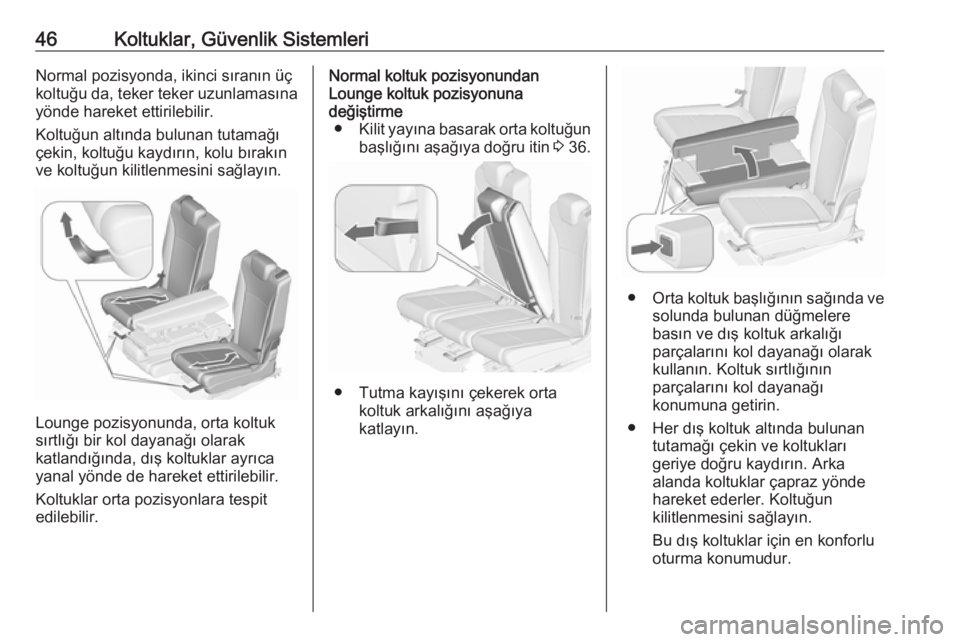

46Koltuklar, Güvenlik SistemleriNormal pozisyonda, ikinci sıranın üç
koltuğu da, teker teker uzunlamasına yönde hareket ettirilebilir.
Koltuğun altında bulunan tutamağı
çekin, koltuğu kaydırın, kolu bırakın
ve koltuğun kilitlenmesini sağlayın.
Lounge pozisyonunda, orta koltuk
sırtlığı bir kol dayanağı olarak
katlandığında, dış koltuklar ayrıca
yanal yönde de hareket ettirilebilir.
Koltuklar orta pozisyonlara tespit
edilebilir.
Normal koltuk pozisyonundan
Lounge koltuk pozisyonuna
değiştirme ● Kilit yayına basarak orta koltuğun
başlığını aşağıya doğru itin 3 36.
● Tutma kayışını çekerek orta
koltuk arkalığını aşağıya
katlayın.
● Orta koltuk başlığının sağında ve
solunda bulunan düğmelere
basın ve dış koltuk arkalığı
parçalarını kol dayanağı olarak
kullanın. Koltuk sırtlığının
parçalarını kol dayanağı
konumuna getirin.
● Her dış koltuk altında bulunan tutamağı çekin ve koltukları
geriye doğru kaydırın. Arka
alanda koltuklar çapraz yönde
hareket ederler. Koltuğun
kilitlenmesini sağlayın.
Bu dış koltuklar için en konforlu
oturma konumudur.

Koltuklar, Güvenlik Sistemleri619Tehlike
Ön yolcu hava yastığı etkin
konumdayken çocuk emniyet
sistemi ile ön yolcu koltuğunda
seyahat eden çocuk için çok ciddi
yaralanma riski mevcuttur.
Ön yolcu hava yastığı devre dışı
konumdayken ön koltukta yetişkin
bir şahıs seyahat ettiğinde çok
ciddi yaralanma riski mevcuttur.
Kontak açıldıktan sonra, kontrol
göstergesi ON V yakl. 60 saniye
süreyle yanarsa, ön yolcu koltuğu
hava yastığı sistemi bir çarpışma
durumunda şişecektir.
Her iki kontrol lambası aynı anda
yanarsa, sistemde bir arıza var
demektir. Sistemin durumu tespit
edilemez, bu yüzden ön yolcu
koltuğuna kimse oturamaz. Derhal bir
servise başvurun.
Değişiklikleri ancak araç hareketsiz
ve kontak kapalı konumdayken
uygulayın.
Yapılan değişiklik bir sonraki
değişikliğe kadar ayarlı kalır.
Hava yastığı devre dışı bırakma
kontrol lambası 3 116.Çocuk emniyet sistemi9 Tehlike
Ön yolcu koltuğunda arkaya
bakan bir çocuk emniyet sistemi
kullanılıyorsa, ön yolcu
koltuğundaki hava yastığı sistemi
devreden çıkarılmalıdır. Bu
durum, tablo 3 65'de belirtildiği
üzere belli öne bakan çocuk
emniyet sistemleri için de
geçerlidir.
Hava yastığının devre dışı
bırakılması 3 60, Hava yastığı etiketi
3 55.
Aracınıza uygun olarak tasarlanmış
bir çocuk emniyet sistemini
kullanmanızı tavsiye ederiz. Daha
fazla bilgi için, yetkili servis ile irtibata
geçin.
Bir çocuk koltuğunu tespit etmeden
önce, baş desteğini kullanma
pozisyonuna ayarlayın 3 36.

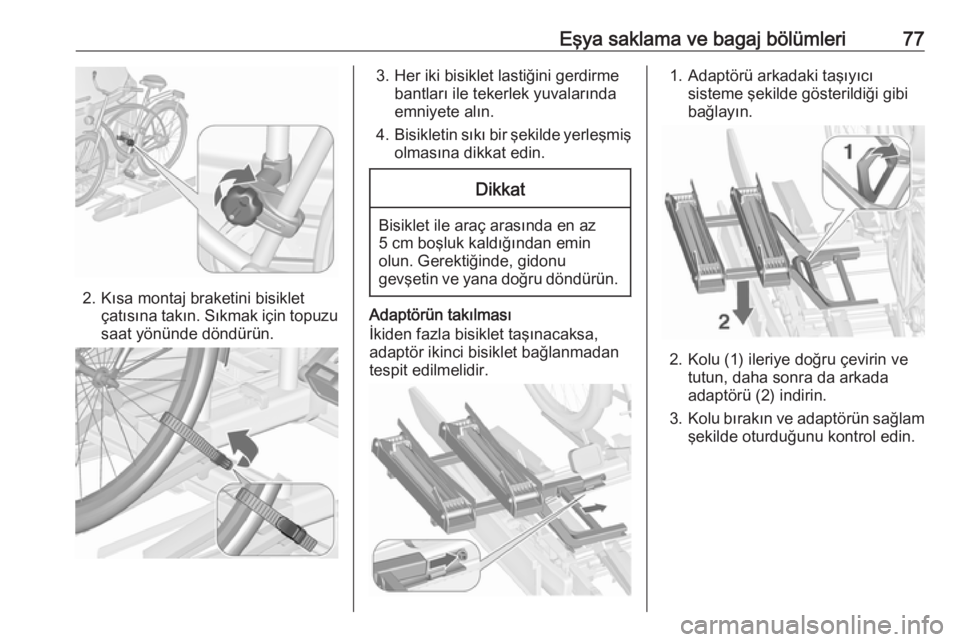

Eşya saklama ve bagaj bölümleri77
2. Kısa montaj braketini bisikletçatısına takın. Sıkmak için topuzusaat yönünde döndürün.
3. Her iki bisiklet lastiğini gerdirme bantları ile tekerlek yuvalarında
emniyete alın.
4. Bisikletin sıkı bir şekilde yerleşmiş
olmasına dikkat edin.Dikkat
Bisiklet ile araç arasında en az 5 cm boşluk kaldığından emin
olun. Gerektiğinde, gidonu
gevşetin ve yana doğru döndürün.
Adaptörün takılması
İkiden fazla bisiklet taşınacaksa,
adaptör ikinci bisiklet bağlanmadan
tespit edilmelidir.
1. Adaptörü arkadaki taşıyıcı sisteme şekilde gösterildiği gibi
bağlayın.
2. Kolu (1) ileriye doğru çevirin ve tutun, daha sonra da arkada
adaptörü (2) indirin.
3. Kolu bırakın ve adaptörün sağlam
şekilde oturduğunu kontrol edin.

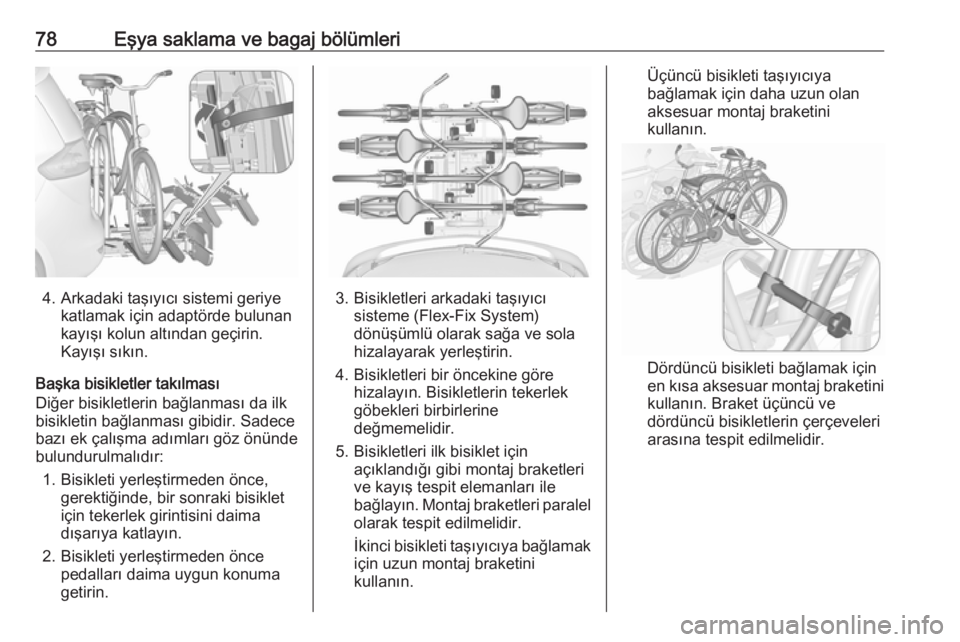

78Eşya saklama ve bagaj bölümleri
4. Arkadaki taşıyıcı sistemi geriyekatlamak için adaptörde bulunan
kayışı kolun altından geçirin.
Kayışı sıkın.
Başka bisikletler takılması
Diğer bisikletlerin bağlanması da ilk
bisikletin bağlanması gibidir. Sadece bazı ek çalışma adımları göz önünde
bulundurulmalıdır:
1. Bisikleti yerleştirmeden önce, gerektiğinde, bir sonraki bisiklet
için tekerlek girintisini daima
dışarıya katlayın.
2. Bisikleti yerleştirmeden önce pedalları daima uygun konuma
getirin.3. Bisikletleri arkadaki taşıyıcı sisteme (Flex-Fix System)
dönüşümlü olarak sağa ve sola
hizalayarak yerleştirin.
4. Bisikletleri bir öncekine göre hizalayın. Bisikletlerin tekerlek
göbekleri birbirlerine
değmemelidir.
5. Bisikletleri ilk bisiklet için açıklandığı gibi montaj braketleri
ve kayış tespit elemanları ile
bağlayın. Montaj braketleri paralel
olarak tespit edilmelidir.
İkinci bisikleti taşıyıcıya bağlamak
için uzun montaj braketini
kullanın.
Üçüncü bisikleti taşıyıcıya
bağlamak için daha uzun olan
aksesuar montaj braketini kullanın.
Dördüncü bisikleti bağlamak için
en kısa aksesuar montaj braketini
kullanın. Braket üçüncü ve
dördüncü bisikletlerin çerçeveleri
arasına tespit edilmelidir.

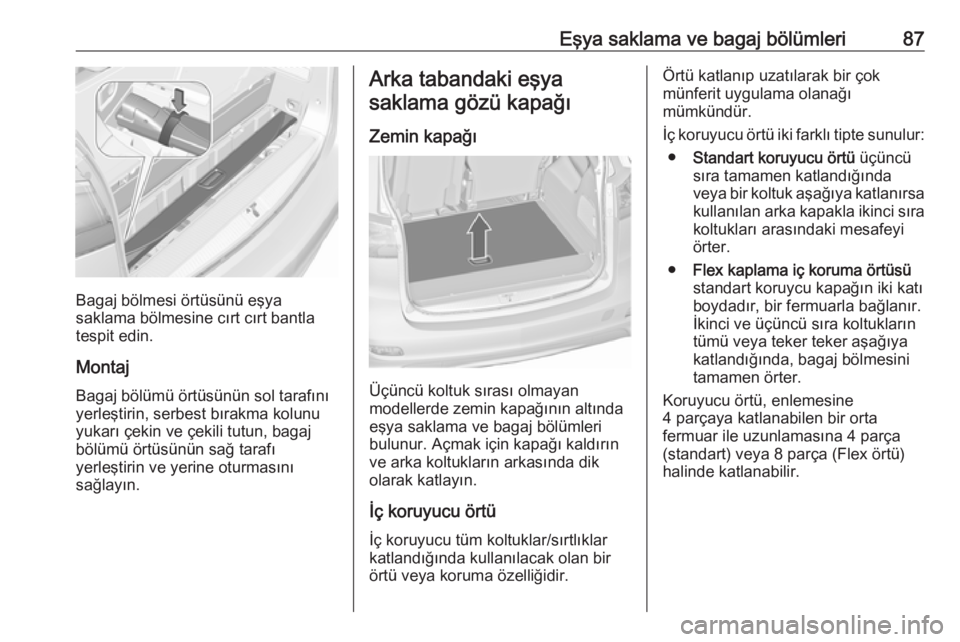

Eşya saklama ve bagaj bölümleri87
Bagaj bölmesi örtüsünü eşya
saklama bölmesine cırt cırt bantla tespit edin.
Montaj
Bagaj bölümü örtüsünün sol tarafını
yerleştirin, serbest bırakma kolunu
yukarı çekin ve çekili tutun, bagaj
bölümü örtüsünün sağ tarafı
yerleştirin ve yerine oturmasını
sağlayın.
Arka tabandaki eşya
saklama gözü kapağı
Zemin kapağı
Üçüncü koltuk sırası olmayan
modellerde zemin kapağının altında
eşya saklama ve bagaj bölümleri
bulunur. Açmak için kapağı kaldırın
ve arka koltukların arkasında dik
olarak katlayın.
İç koruyucu örtü İç koruyucu tüm koltuklar/sırtlıklarkatlandığında kullanılacak olan bir
örtü veya koruma özelliğidir.
Örtü katlanıp uzatılarak bir çok
münferit uygulama olanağı
mümkündür.
İç koruyucu örtü iki farklı tipte sunulur: ● Standart koruyucu örtü üçüncü
sıra tamamen katlandığında
veya bir koltuk aşağıya katlanırsa
kullanılan arka kapakla ikinci sıra
koltukları arasındaki mesafeyi
örter.
● Flex kaplama iç koruma örtüsü
standart koruycu kapağın iki katı
boydadır, bir fermuarla bağlanır.
İkinci ve üçüncü sıra koltukların
tümü veya teker teker aşağıya
katlandığında, bagaj bölmesini
tamamen örter.
Koruyucu örtü, enlemesine
4 parçaya katlanabilen bir orta
fermuar ile uzunlamasına 4 parça
(standart) veya 8 parça (Flex örtü)
halinde katlanabilir.

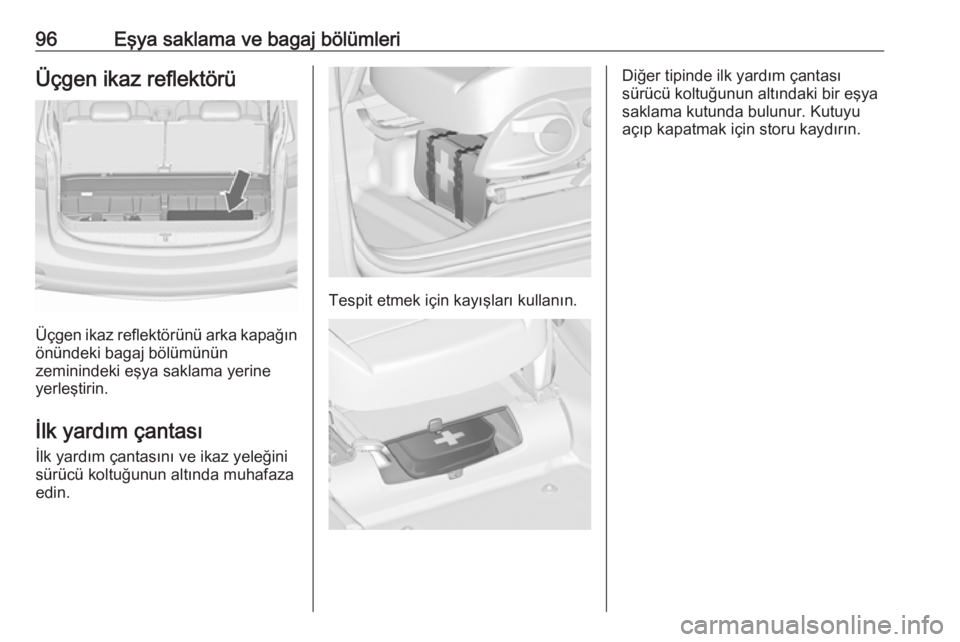

96Eşya saklama ve bagaj bölümleriÜçgen ikaz reflektörü
Üçgen ikaz reflektörünü arka kapağın
önündeki bagaj bölümünün
zeminindeki eşya saklama yerine
yerleştirin.
İlk yardım çantası
İlk yardım çantasını ve ikaz yeleğini
sürücü koltuğunun altında muhafaza
edin.
Tespit etmek için kayışları kullanın.
Diğer tipinde ilk yardım çantası
sürücü koltuğunun altındaki bir eşya
saklama kutunda bulunur. Kutuyu
açıp kapatmak için storu kaydırın.

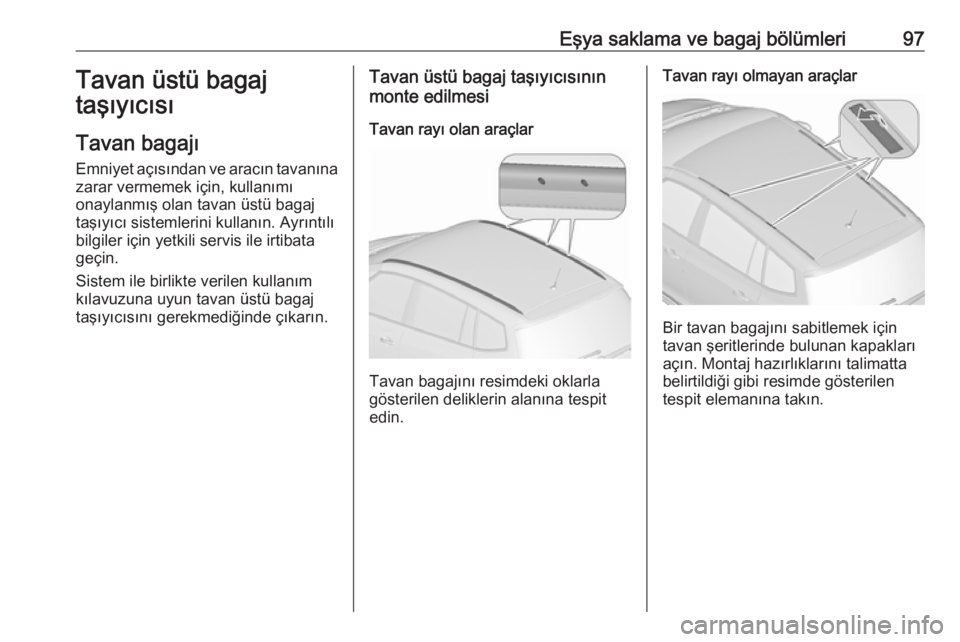

Eşya saklama ve bagaj bölümleri97Tavan üstü bagaj
taşıyıcısı
Tavan bagajı
Emniyet açısından ve aracın tavanına
zarar vermemek için, kullanımı
onaylanmış olan tavan üstü bagaj
taşıyıcı sistemlerini kullanın. Ayrıntılı
bilgiler için yetkili servis ile irtibata
geçin.
Sistem ile birlikte verilen kullanım
kılavuzuna uyun tavan üstü bagaj
taşıyıcısını gerekmediğinde çıkarın.Tavan üstü bagaj taşıyıcısının
monte edilmesi
Tavan rayı olan araçlar
Tavan bagajını resimdeki oklarla
gösterilen deliklerin alanına tespit
edin.
Tavan rayı olmayan araçlar
Bir tavan bagajını sabitlemek için
tavan şeritlerinde bulunan kapakları
açın. Montaj hazırlıklarını talimatta
belirtildiği gibi resimde gösterilen
tespit elemanına takın.
