OPEL ZAFIRA C 2017.5 Uporabniški priročnik

Instrumenti in upravni elementi99Instrumenti in
upravni elementiUpravni elementi ........................100
Nastavitev volana ....................100
Upravna stikala na volanu .......100
Ogrevan volanski obroč ...........101
Hupa ........................................ 101
Brisalci/naprava za pranje vetrobranskega stekla ............101
Brisanje/pranje zadnjega stekla ...................................... 103
Zunanja temperatura ...............103
Ura ........................................... 104
Električne vtičnice ....................105
Vžigalnik .................................. 106
Pepelniki .................................. 106
Kontrolne lučke, indikatorji in
merilniki ...................................... 107
Instrumentna plošča ................107
Merilnik hitrosti ........................ 107
Števec prevoženih kilometrov . 107
Števec dnevno prevoženih kilometrov ............................... 107
Merilnik vrtljajev motorja ..........108
Merilnik količine goriva ............108
Izbirnik goriva .......................... 109Merilnik temperature hladilne
tekočine motorja .....................110
Prikazovalnik servisnih intervalov ................................ 110
Kontrolne lučke ........................111
Smernik ................................... 113
Opozorilna lučka za pripenjanje varnostnega pasu ...................114
Sistem varnostnih blazin in zategovalnikov varnostnih
pasov ...................................... 114
Deaktiviranje sovoznikovih varnostnih blazin ....................115
Sistem polnjenja ......................115
Kontrolna lučka emisije motorja ................................... 115
Zavorni sistem in sistem sklopke ................................... 115
Pritisnite pedal ......................... 116
Električna ročna zavora ...........116
Napaka električne ročne zavore ..................................... 116
Sistem proti blokiranju koles (ABS) ...................................... 116
Prestavljanje ............................ 117
Servo volan ............................. 117
Sledilna razdalja ......................117
Opozarjanje o menjavi voznega pasu ........................................ 117Elektronski stabilnostni nadzorizklopljen ................................. 117
Elektronski stabilnostni nadzor in sistem proti zdrsavanju
koles ....................................... 117
Traction Control sistem izklopljen ................................. 117
Predgretje ................................ 118
Filter sajastih delcev ................118
AdBlue ..................................... 118
Sistem za nadzor tlaka v pnevmatikah ........................... 118
Tlak motornega olja .................118
Nizek nivo goriva .....................119
Zapora zagona motorja ...........119
Zunanje luči ............................. 119
Dolge luči ................................. 119
Pomočnik za dolge luči ............119
LED-žarometi .......................... 119
Prednje meglenke ...................119
Zadnja meglenka .....................119
Regulator hitrosti .....................120
Prilagodljivi regulator hitrosti ...120
Spredaj je zaznano vozilo .......120
Omejevalnik hitrosti .................120
Prometni pomočnik ..................120
Odprta vrata ............................ 120
Informacijski prikazovalniki ........121
Voznikov informacijski zaslon ..121
Informacijski prikazovalnik .......125

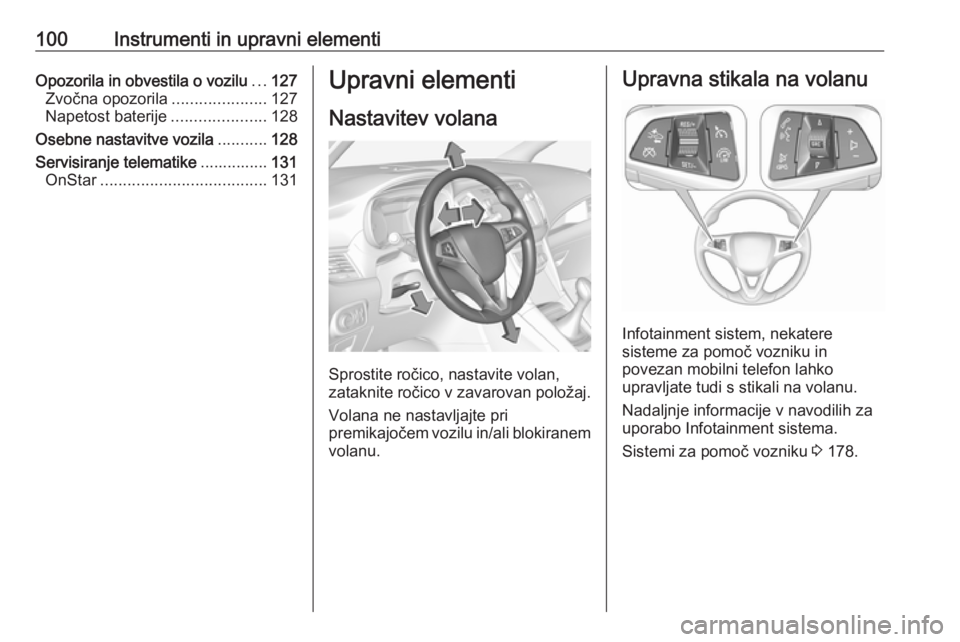

100Instrumenti in upravni elementiOpozorila in obvestila o vozilu...127
Zvočna opozorila .....................127
Napetost baterije .....................128
Osebne nastavitve vozila ...........128
Servisiranje telematike ...............131
OnStar ..................................... 131Upravni elementi
Nastavitev volana
Sprostite ročico, nastavite volan,
zataknite ročico v zavarovan položaj.
Volana ne nastavljajte pri
premikajočem vozilu in/ali blokiranem
volanu.
Upravna stikala na volanu
Infotainment sistem, nekatere
sisteme za pomoč vozniku in
povezan mobilni telefon lahko
upravljate tudi s stikali na volanu.
Nadaljnje informacije v navodilih zauporabo Infotainment sistema.
Sistemi za pomoč vozniku 3 178.

Instrumenti in upravni elementi101Ogrevan volanski obroč
Vklopite s pritiskom *. Vklop
signalizira LED indikator v stikalu.
Območja prijema volana se ogrejejo
hitreje in bolj kot ostala območja.
Ogrevanje je na voljo le med
obratovanju motorja in med funkcijo
Autostop.
Sistem Stop-start 3 159.
Hupa
Pritisnite j.
Brisalci/naprava za pranje
vetrobranskega stekla
Brisalci vetrobranskega steklaHI:hitro zvezno brisanjeLO:počasno zvezno brisanjeINT:intervalno ali samodejno
brisanje s senzorjem za dežOFF:izklopljeno
Za en zamah brisalcev (pri
izklopljenih brisalcih) potisnite
obvolansko ročico navzdol v položaj 1x .
Ne uporabljajte brisalcev pri
poledenelem vetrobranskem steklu.

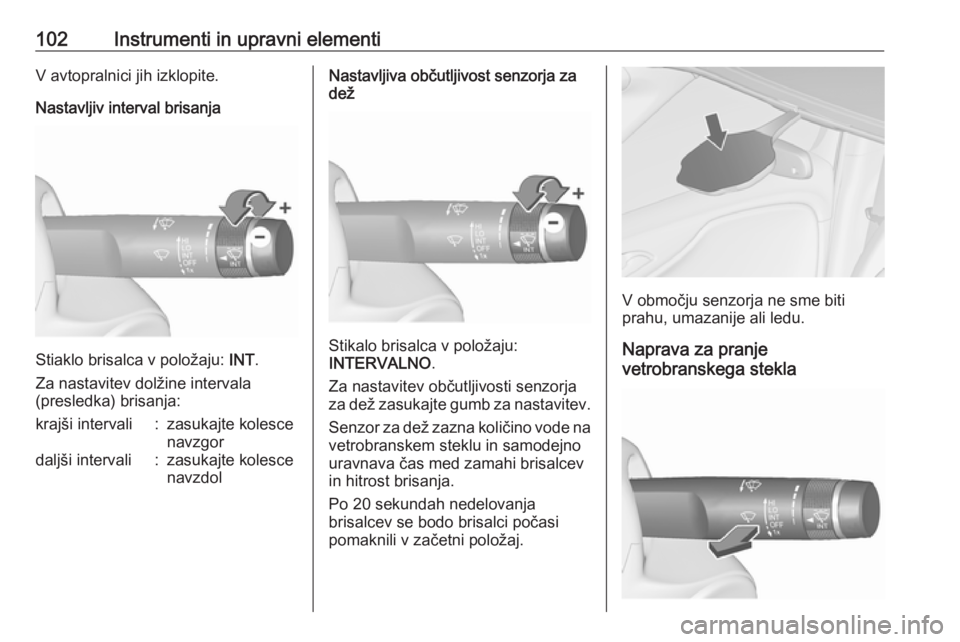

102Instrumenti in upravni elementiV avtopralnici jih izklopite.
Nastavljiv interval brisanja
Stiaklo brisalca v položaju: INT.
Za nastavitev dolžine intervala
(presledka) brisanja:
krajši intervali:zasukajte kolesce
navzgordaljši intervali:zasukajte kolesce
navzdolNastavljiva občutljivost senzorja za
dež
Stikalo brisalca v položaju:
INTERVALNO .
Za nastavitev občutljivosti senzorja
za dež zasukajte gumb za nastavitev.
Senzor za dež zazna količino vode na
vetrobranskem steklu in samodejno
uravnava čas med zamahi brisalcev in hitrost brisanja.
Po 20 sekundah nedelovanja
brisalcev se bodo brisalci počasi
pomaknili v začetni položaj.
V območju senzorja ne sme biti
prahu, umazanije ali ledu.
Naprava za pranje
vetrobranskega stekla

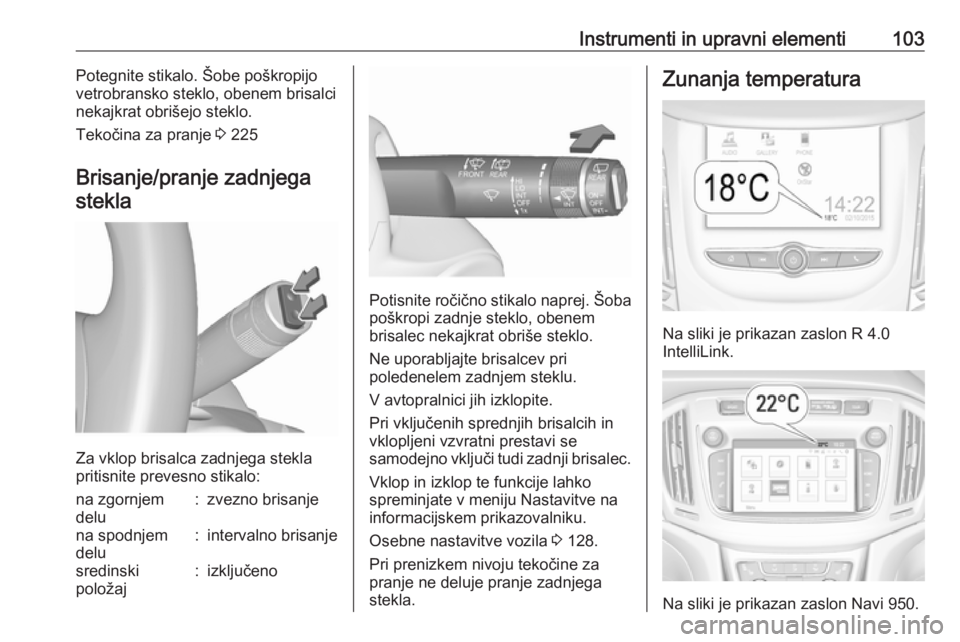

Instrumenti in upravni elementi103Potegnite stikalo. Šobe poškropijo
vetrobransko steklo, obenem brisalci
nekajkrat obrišejo steklo.
Tekočina za pranje 3 225
Brisanje/pranje zadnjega
stekla
Za vklop brisalca zadnjega stekla
pritisnite prevesno stikalo:
na zgornjem
delu:zvezno brisanjena spodnjem
delu:intervalno brisanjesredinski
položaj:izključeno
Potisnite ročično stikalo naprej. Šoba
poškropi zadnje steklo, obenem
brisalec nekajkrat obriše steklo.
Ne uporabljajte brisalcev pri
poledenelem zadnjem steklu.
V avtopralnici jih izklopite.
Pri vključenih sprednjih brisalcih in
vklopljeni vzvratni prestavi se
samodejno vključi tudi zadnji brisalec.
Vklop in izklop te funkcije lahko
spreminjate v meniju Nastavitve na
informacijskem prikazovalniku.
Osebne nastavitve vozila 3 128.
Pri prenizkem nivoju tekočine za pranje ne deluje pranje zadnjega
stekla.
Zunanja temperatura
Na sliki je prikazan zaslon R 4.0
IntelliLink.
Na sliki je prikazan zaslon Navi 950.

104Instrumenti in upravni elementiPadec temperature je prikazan takoj,
povišanje pa z zakasnitvijo.
Če se zunanja temperatura zniža na
3 °C, se na voznikovem
informacijskem zaslonu prikaže
sporočilo.
9 Opozorilo
Tudi pri prikazu nekaj stopinj nad
0 °C utegne biti nevarnost
poledice.
Ura
Ura in datum sta prikazana na informacijskem prikazovalniku.
Odvisno od konfiguracije vozila je v
vozilu lahko vgrajen
● prikazovalnik R 4.0 IntelliLink
● ali prikazovalnik
Navi 950.
R 4.0 IntelliLink
Pritisnite ;, nato pa izberite
Nastavitve .
Za prikaz ustreznega podmenija
izberite Čas in datum .
Nastavi prikaz časa
Izberite želeno obliko prikaza ure z
dotikom tipk na zaslonu 12 h ali 24 h .
Nastavi prikaz datuma
Če želite izbrati obliko datuma,
izberite Nastavi prikaz datuma in
nastavitev izberite med možnostmi
podmenija.
Samodejno
V možnosti Samodejno lahko
izberete samodejno oziroma ročno
nastavitev datuma.
Če želite izbrati samodejno
nastavitev ure in datuma, izberite Vključeno - RDS .
Če želite izbrati ročno nastavitev ure
in datuma, izberite Izključeno -
Ročno . Če je možnost Samodejno
nastavljena na Izključeno - Ročno ,
sta v podmeniju na voljo možnosti
Nastavi čas in Nastavi datum .
Nastavitev ure in datuma
Če želite nastaviti uro in datum,
izberite Nastavi čas oziroma Nastavi
datum .
Nastavitev prilagodite z zaslonskima tipkama + in -.

Instrumenti in upravni elementi105Navi 950Pritisnite HOME, nato pa izberite
Konfig. in še Čas in datum .
Samodejna nastavitev časa
Sistem nenehno prejema informacije
o trenutnem času in datumu.
Če želite samodejno posodabljati nastavitve časa in datuma, vključiteSamodejna nastavitev časa .
Če želite ročno nastaviti čas in datum,
izključite Samodejna nastavitev časa .
Nastavljanje časa
Za nastavitev ure izberite Nastavi
čas .Nastavitve prilagodite skladno s
svojimi željami.
Nastavi čas
Za nastavitev datuma izberite Nastavi
datum . Nastavitve prilagodite skladno
s svojimi željami.
Zapis časa
Za izbiro želenega formata ura
izberite 12/24 urni zapis časa .
Prikaže se podmeni. Vklopite 12 ure
ali 24 ur .
Električne vtičnice12-voltna električna vtičnica se
nahaja v sprednji konzoli. Pokrov
preklopite navzdol.
Dodatne 12-voltne električne vtičnice so v zadnji konzoli

106Instrumenti in upravni elementi
in na levi strani v prtljažniku.
Maksimalna poraba moči ne sme
presegati 120 vatov.
Pri izključenem kontaktu so električne vtičnice brez napetosti. Električne
vtičnice se izklopijo v primeru nizke napetosti akumulatorja vozila.
Električna oprema, priklopljena v
vtičnico mora glede elektromagnetne
združljivosti ustrezati normativom
DIN VDE 40 839.
V vtičnice ne vklapljajte dostavnikov
električne energije, npr. polnilcev ali
baterij.
Ne poškodujte električne vtičnice z
uporabljanjem neprimernih vtikačev.
Sistem Stop-start 3 159.
Vžigalnik
Vžigalnik se nahaja v sprednji
konzoli. Pokrov preklopite navzdol.
Vžigalnik pritisnite navznoter.
Vžigalnik se samodejno izklopi in
izskoči iz ležišča, ko je spirala
razžarjena. Vžigalnik izvlecite.
PepelnikiSvarilo
Namenjen je le za otresanje
pepela, nikakor ne za goreče ali
tleče odpadke.
Prenosni pepelnik lahko postavite v
držalo za pijačo.

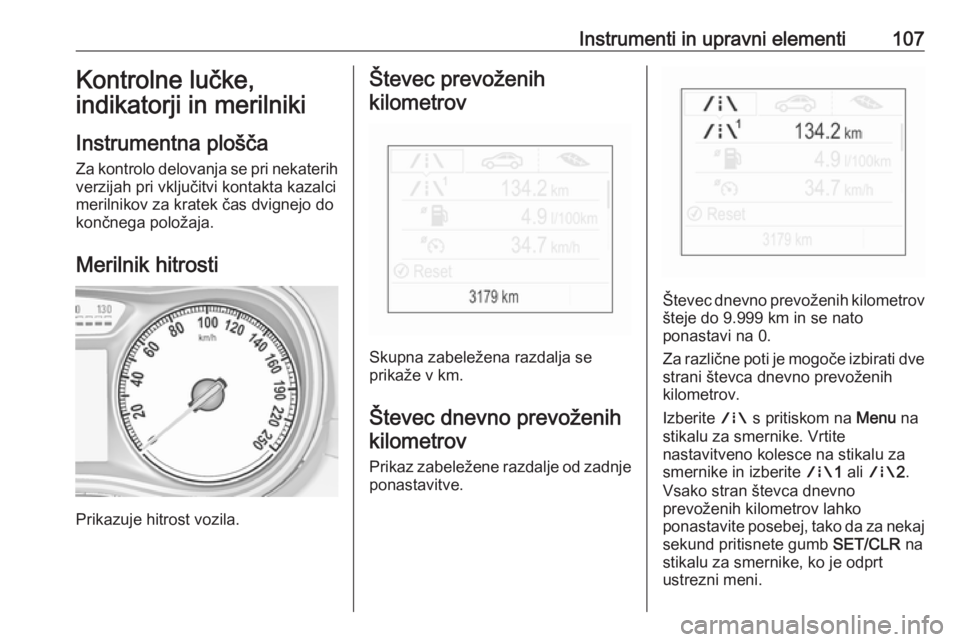

Instrumenti in upravni elementi107Kontrolne lučke,
indikatorji in merilniki
Instrumentna plošča Za kontrolo delovanja se pri nekaterih verzijah pri vključitvi kontakta kazalci
merilnikov za kratek čas dvignejo do
končnega položaja.
Merilnik hitrosti
Prikazuje hitrost vozila.
Števec prevoženih kilometrov
Skupna zabeležena razdalja se
prikaže v km.
Števec dnevno prevoženih kilometrov
Prikaz zabeležene razdalje od zadnje
ponastavitve.
Števec dnevno prevoženih kilometrov
šteje do 9.999 km in se nato
ponastavi na 0.
Za različne poti je mogoče izbirati dve
strani števca dnevno prevoženih
kilometrov.
Izberite ; s pritiskom na Menu na
stikalu za smernike. Vrtite
nastavitveno kolesce na stikalu za
smernike in izberite ;1 ali ; 2.
Vsako stran števca dnevno
prevoženih kilometrov lahko
ponastavite posebej, tako da za nekaj sekund pritisnete gumb SET/CLR na
stikalu za smernike, ko je odprt
ustrezni meni.

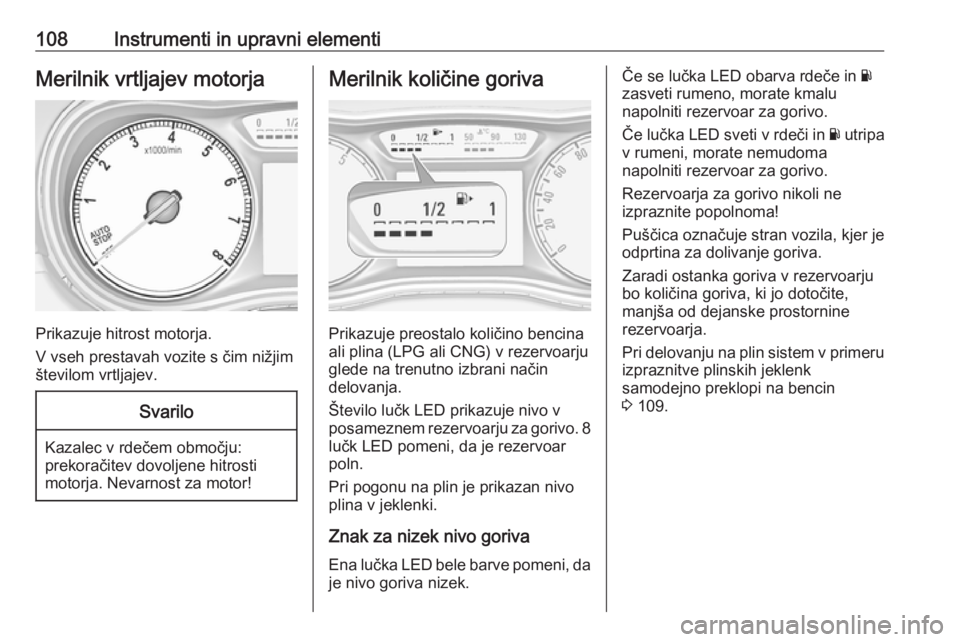

108Instrumenti in upravni elementiMerilnik vrtljajev motorja
Prikazuje hitrost motorja.
V vseh prestavah vozite s čim nižjim
številom vrtljajev.
Svarilo
Kazalec v rdečem območju:
prekoračitev dovoljene hitrosti
motorja. Nevarnost za motor!
Merilnik količine goriva
Prikazuje preostalo količino bencina
ali plina (LPG ali CNG) v rezervoarju
glede na trenutno izbrani način
delovanja.
Število lučk LED prikazuje nivo v
posameznem rezervoarju za gorivo. 8
lučk LED pomeni, da je rezervoar
poln.
Pri pogonu na plin je prikazan nivo
plina v jeklenki.
Znak za nizek nivo goriva Ena lučka LED bele barve pomeni, da
je nivo goriva nizek.
Če se lučka LED obarva rdeče in Y
zasveti rumeno, morate kmalu
napolniti rezervoar za gorivo.
Če lučka LED sveti v rdeči in Y utripa
v rumeni, morate nemudoma
napolniti rezervoar za gorivo.
Rezervoarja za gorivo nikoli ne
izpraznite popolnoma!
Puščica označuje stran vozila, kjer je
odprtina za dolivanje goriva.
Zaradi ostanka goriva v rezervoarju
bo količina goriva, ki jo dotočite,
manjša od dejanske prostornine
rezervoarja.
Pri delovanju na plin sistem v primeru izpraznitve plinskih jeklenk
samodejno preklopi na bencin
3 109.
