OPEL ZAFIRA C 2017.5 Uporabniški priročnik

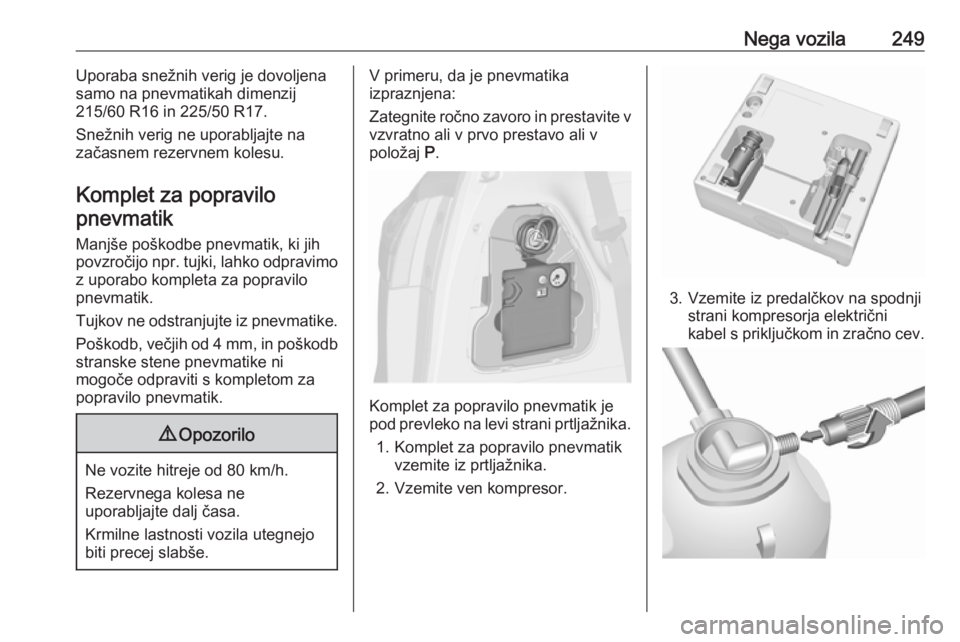

Nega vozila249Uporaba snežnih verig je dovoljena
samo na pnevmatikah dimenzij
215/60 R16 in 225/50 R17.
Snežnih verig ne uporabljajte na
začasnem rezervnem kolesu.
Komplet za popravilopnevmatik
Manjše poškodbe pnevmatik, ki jih povzročijo npr. tujki, lahko odpravimo
z uporabo kompleta za popravilo
pnevmatik.
Tujkov ne odstranjujte iz pnevmatike. Poškodb, večjih od 4 mm, in poškodb
stranske stene pnevmatike ni
mogoče odpraviti s kompletom za popravilo pnevmatik.9 Opozorilo
Ne vozite hitreje od 80 km/h.
Rezervnega kolesa ne
uporabljajte dalj časa.
Krmilne lastnosti vozila utegnejo
biti precej slabše.
V primeru, da je pnevmatika
izpraznjena:
Zategnite ročno zavoro in prestavite v
vzvratno ali v prvo prestavo ali v
položaj P.
Komplet za popravilo pnevmatik je
pod prevleko na levi strani prtljažnika.
1. Komplet za popravilo pnevmatik vzemite iz prtljažnika.
2. Vzemite ven kompresor.
3. Vzemite iz predalčkov na spodnji strani kompresorja električni
kabel s priključkom in zračno cev.

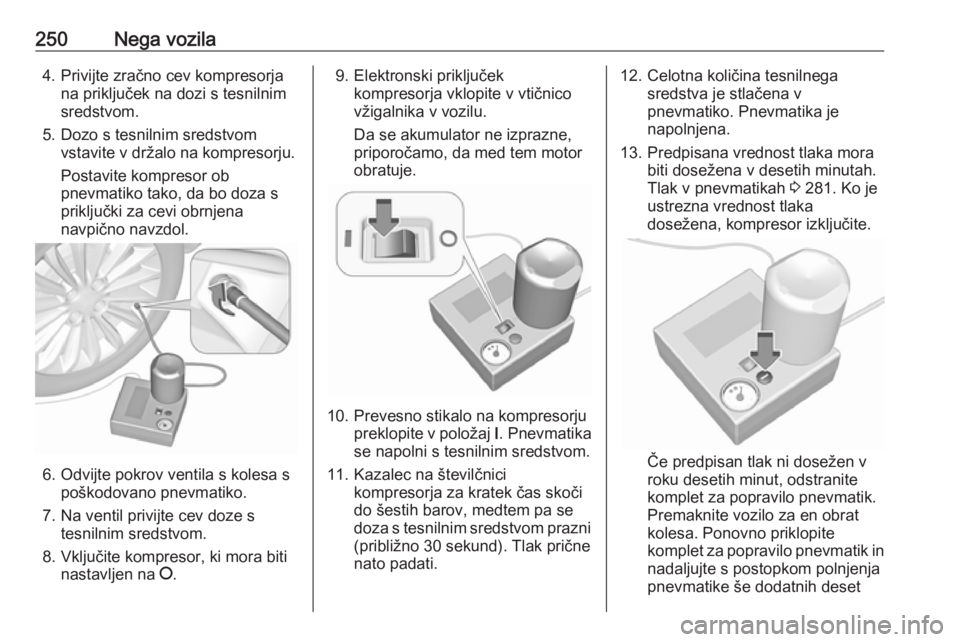

250Nega vozila4. Privijte zračno cev kompresorjana priključek na dozi s tesnilnim
sredstvom.
5. Dozo s tesnilnim sredstvom vstavite v držalo na kompresorju.
Postavite kompresor ob
pnevmatiko tako, da bo doza s
priključki za cevi obrnjena
navpično navzdol.
6. Odvijte pokrov ventila s kolesa s poškodovano pnevmatiko.
7. Na ventil privijte cev doze s tesnilnim sredstvom.
8. Vključite kompresor, ki mora biti nastavljen na J.
9. Elektronski priključek
kompresorja vklopite v vtičnico
vžigalnika v vozilu.
Da se akumulator ne izprazne,
priporočamo, da med tem motor
obratuje.
10. Prevesno stikalo na kompresorju preklopite v položaj I. Pnevmatika
se napolni s tesnilnim sredstvom.
11. Kazalec na številčnici kompresorja za kratek čas skoči
do šestih barov, medtem pa se
doza s tesnilnim sredstvom prazni
(približno 30 sekund). Tlak prične
nato padati.
12. Celotna količina tesnilnega sredstva je stlačena vpnevmatiko. Pnevmatika je
napolnjena.
13. Predpisana vrednost tlaka mora biti dosežena v desetih minutah.
Tlak v pnevmatikah 3 281. Ko je
ustrezna vrednost tlaka
dosežena, kompresor izključite.
Če predpisan tlak ni dosežen v
roku desetih minut, odstranite
komplet za popravilo pnevmatik.
Premaknite vozilo za en obrat
kolesa. Ponovno priklopite
komplet za popravilo pnevmatik in nadaljujte s postopkom polnjenja
pnevmatike še dodatnih deset

Nega vozila251minut. Če predpisan tlak tudi po
naknadnih 10-ih minutah ni
dosežen, je pnevmatika preveč
poškodovana. Poiščite strokovno
pomoč v servisni delavnici.
Presežek tlaka izpustite s
pritiskom na gumb nad številčnico kompresorja.
Ne uporabljajte kompresorja dlje kot deset minut.
14. Odstranite komplet za popravilo pnevmatik. Pri odstranjevanju
doze iz stojala pritisnite sponko na stojalu. Privijte prosti del zračne
cevi na prosti priključek doze s
tesnilnim sredstvom. To prepreči
puščanje doze. Komplet za
popravilo pnevmatik pospravite v
prtljažnik.
15. S krpo odstranite iztekajočo, prekomerno količino tesnilnega
sredstva.
16. Priložena nalepka na dozi prikazuje maksimalno dovoljeno
hitrost, s katero se sme vozilo po
popravilu pnevmatike premikati.
Nalepko nalepite v voznikovo
vidno polje.17. Vožnjo nadaljujte brez oklevanja, da se tesnilno sredstvo v
pnevmatitki enakomerno
porazdeli. Po pribl. 10 km (vendar
ne več kot desetih minutah)
preverite tlak v pnevmatiki.
Zračno cev kompresorja privijte
na ventil popravljene pnevmatike
in na kompresor.
Če je tlak v pnevmatiki nad
1,3 bara, ga prilagodite na
predpisano vrednost. Postopek
ponavljajte, dokler ne bo več
padca tlaka.
Če je tlak v pnevmatiki padel pod 1,3 bara, vozila ne smete
uporabljati. Poiščite strokovno
pomoč v servisni delavnici.
18. Komplet za popravilo pnevmatik pospravite v prtljažnik.
Opomba
Popravljena pnevmatika ima
poslabšane vozne lastnosti, zato jo dajte zamenjati, kakor hitro je toizvedljivo.
Če je pri delovanju kompresorja
slišati nenavaden zvok ali pa
postane kompresor nenavadno
vroč, ga izključite za najmanj
30 minut.
V kompresorju integriran varnostni
ventil se odpre pri tlaku nad sedem
barov.
Preverite datum poteka kompleta. Po tem datumu ni več zagotovljena
tesnilnost tesnilnega sredstva.
Preberite si navodila o shranjevanju
na dozi tesnilnega sredstva.
Po uporabi dozo zamenjajte. Dozo s
tesnilnim sredstvom odlagajte
zakonom primerno.
Kompresor in tesnilno sredstvo sta
uporabna do temperature -30 °C.

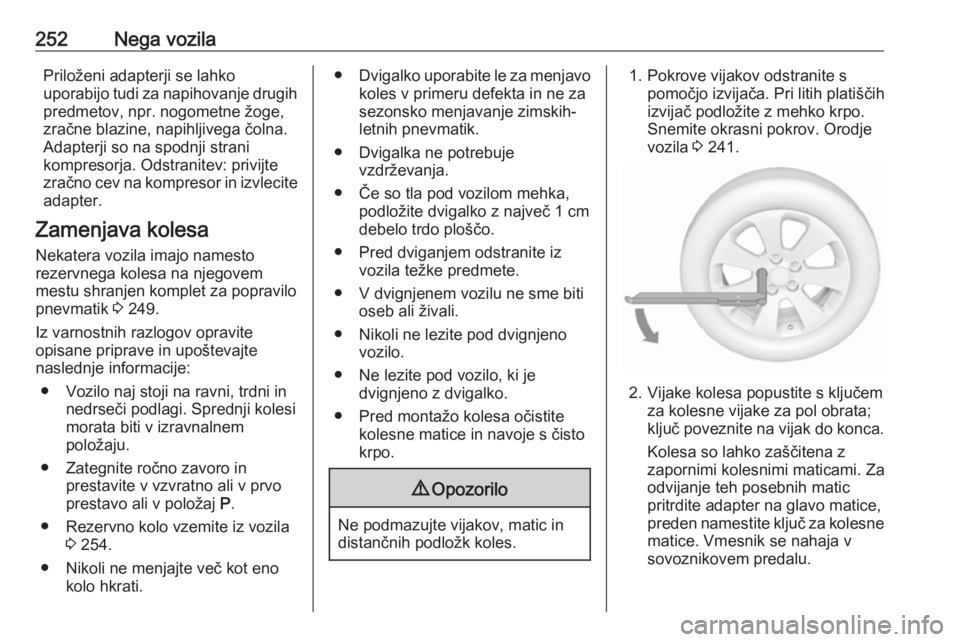

252Nega vozilaPriloženi adapterji se lahko
uporabijo tudi za napihovanje drugih predmetov, npr. nogometne žoge,zračne blazine, napihljivega čolna.Adapterji so na spodnji strani
kompresorja. Odstranitev: privijte
zračno cev na kompresor in izvlecite
adapter.
Zamenjava kolesa Nekatera vozila imajo namesto
rezervnega kolesa na njegovem
mestu shranjen komplet za popravilo
pnevmatik 3 249.
Iz varnostnih razlogov opravite
opisane priprave in upoštevajte
naslednje informacije:
● Vozilo naj stoji na ravni, trdni in nedrseči podlagi. Sprednji kolesi
morata biti v izravnalnem
položaju.
● Zategnite ročno zavoro in prestavite v vzvratno ali v prvo
prestavo ali v položaj P.
● Rezervno kolo vzemite iz vozila 3 254.
● Nikoli ne menjajte več kot eno kolo hkrati.●Dvigalko uporabite le za menjavo
koles v primeru defekta in ne za
sezonsko menjavanje zimskih-
letnih pnevmatik.
● Dvigalka ne potrebuje vzdrževanja.
● Če so tla pod vozilom mehka, podložite dvigalko z največ 1 cm
debelo trdo ploščo.
● Pred dviganjem odstranite iz vozila težke predmete.
● V dvignjenem vozilu ne sme biti oseb ali živali.
● Nikoli ne lezite pod dvignjeno vozilo.
● Ne lezite pod vozilo, ki je dvignjeno z dvigalko.
● Pred montažo kolesa očistite kolesne matice in navoje s čisto
krpo.9 Opozorilo
Ne podmazujte vijakov, matic in
distančnih podložk koles.
1. Pokrove vijakov odstranite s pomočjo izvijača. Pri litih platiščih
izvijač podložite z mehko krpo.
Snemite okrasni pokrov. Orodje
vozila 3 241.
2. Vijake kolesa popustite s ključem
za kolesne vijake za pol obrata;
ključ poveznite na vijak do konca.
Kolesa so lahko zaščitena z
zapornimi kolesnimi maticami. Za
odvijanje teh posebnih matic
pritrdite adapter na glavo matice,
preden namestite ključ za kolesne matice. Vmesnik se nahaja v
sovoznikovem predalu.

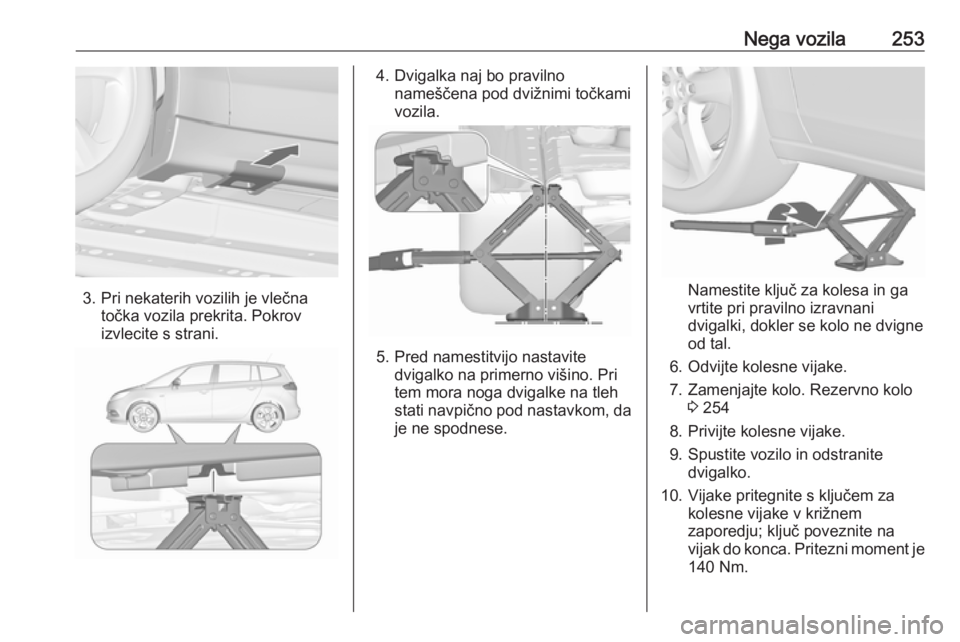

Nega vozila253
3. Pri nekaterih vozilih je vlečnatočka vozila prekrita. Pokrov
izvlecite s strani.
4. Dvigalka naj bo pravilno nameščena pod dvižnimi točkami
vozila.
5. Pred namestitvijo nastavite dvigalko na primerno višino. Pri
tem mora noga dvigalke na tleh
stati navpično pod nastavkom, da
je ne spodnese.
Namestite ključ za kolesa in ga
vrtite pri pravilno izravnani
dvigalki, dokler se kolo ne dvigne od tal.
6. Odvijte kolesne vijake.
7. Zamenjajte kolo. Rezervno kolo 3 254
8. Privijte kolesne vijake. 9. Spustite vozilo in odstranite dvigalko.
10. Vijake pritegnite s ključem za kolesne vijake v križnem
zaporedju; ključ poveznite na
vijak do konca. Pritezni moment je
140 Nm.

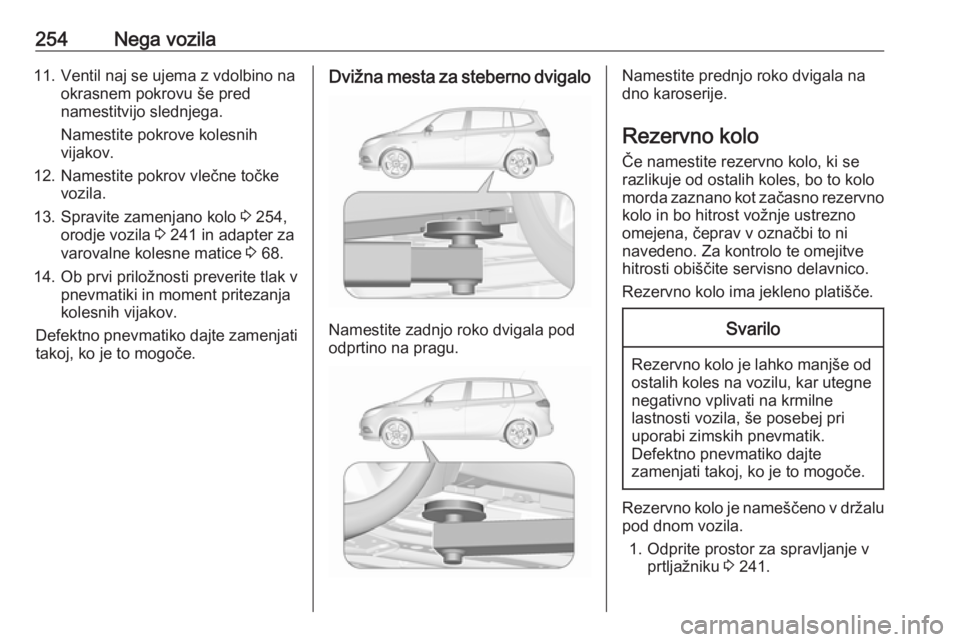

254Nega vozila11. Ventil naj se ujema z vdolbino naokrasnem pokrovu še pred
namestitvijo slednjega.
Namestite pokrove kolesnih
vijakov.
12. Namestite pokrov vlečne točke vozila.
13. Spravite zamenjano kolo 3 254,
orodje vozila 3 241 in adapter za
varovalne kolesne matice 3 68.
14. Ob prvi priložnosti preverite tlak v pnevmatiki in moment pritezanja
kolesnih vijakov.
Defektno pnevmatiko dajte zamenjati
takoj, ko je to mogoče.Dvižna mesta za steberno dvigalo
Namestite zadnjo roko dvigala pod
odprtino na pragu.
Namestite prednjo roko dvigala na
dno karoserije.
Rezervno kolo Če namestite rezervno kolo, ki se
razlikuje od ostalih koles, bo to kolo
morda zaznano kot začasno rezervno kolo in bo hitrost vožnje ustrezno
omejena, čeprav v označbi to ni
navedeno. Za kontrolo te omejitve
hitrosti obiščite servisno delavnico.
Rezervno kolo ima jekleno platišče.Svarilo
Rezervno kolo je lahko manjše od ostalih koles na vozilu, kar utegne
negativno vplivati na krmilne
lastnosti vozila, še posebej pri
uporabi zimskih pnevmatik.
Defektno pnevmatiko dajte
zamenjati takoj, ko je to mogoče.
Rezervno kolo je nameščeno v držalu
pod dnom vozila.
1. Odprite prostor za spravljanje v prtljažniku 3 241.

Nega vozila2552. Odstranite oba pokrovčka nadšestrobnima vijakoma.
3. Namestite ključ za kolesa na en vijak s šestkotno glavo in ga
obrnite v levo, dokler ne zaznate
upora.
4. Enak postopek ponovite pri drugem šestrobnem vijaku.
5. Dvignite nosilec rezervnegakolesa in odpnite obe varovali.
6. Spustite nosilec rezervnega kolesa.
7. Odpnite varnostno žico.
8. Nosilec kolesa spustite do koncanavzdol in vzemite ven rezervno
kolo.
9. Zamenjajte kolo. Poškodovano kolo morate pritrditiv prtljažniku - glejte spodaj.
10. Privzdignite prazen nosilec rezervnega kolesa in vstavite
varnostno žico.
11. Še bolj dvignite nosilec rezervnega kolesa in ga vpnite v
obe varovali. Odprti strani varoval
morata biti obrnjeni v smeri
vožnje.

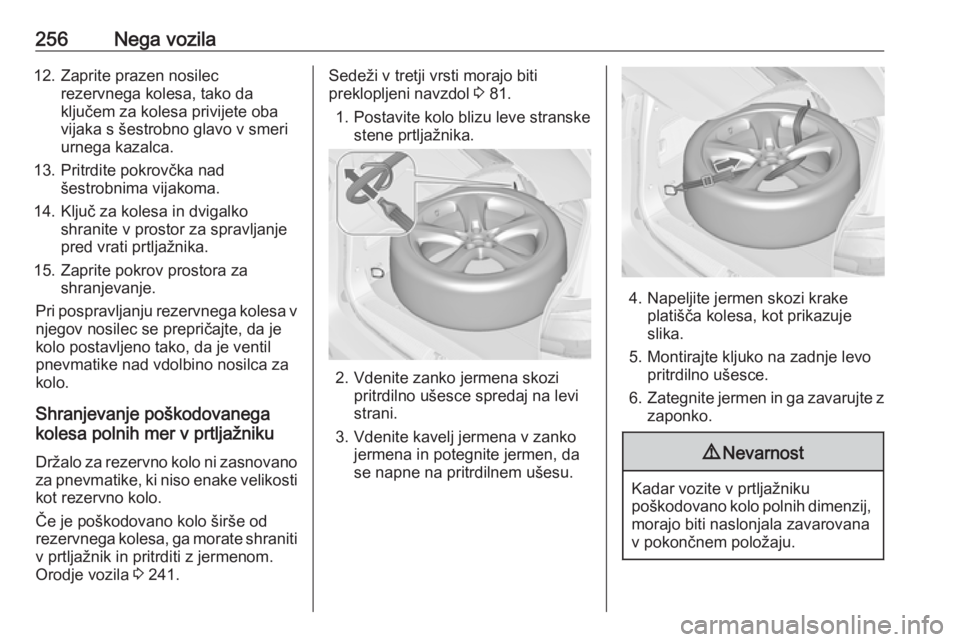

256Nega vozila12. Zaprite prazen nosilecrezervnega kolesa, tako da
ključem za kolesa privijete oba
vijaka s šestrobno glavo v smeri
urnega kazalca.
13. Pritrdite pokrovčka nad šestrobnima vijakoma.
14. Ključ za kolesa in dvigalko shranite v prostor za spravljanje
pred vrati prtljažnika.
15. Zaprite pokrov prostora za shranjevanje.
Pri pospravljanju rezervnega kolesa v njegov nosilec se prepričajte, da je
kolo postavljeno tako, da je ventil
pnevmatike nad vdolbino nosilca za
kolo.
Shranjevanje poškodovanega
kolesa polnih mer v prtljažniku
Držalo za rezervno kolo ni zasnovano
za pnevmatike, ki niso enake velikosti kot rezervno kolo.
Če je poškodovano kolo širše od
rezervnega kolesa, ga morate shraniti
v prtljažnik in pritrditi z jermenom.
Orodje vozila 3 241.Sedeži v tretji vrsti morajo biti
preklopljeni navzdol 3 81.
1. Postavite kolo blizu leve stranske stene prtljažnika.
2. Vdenite zanko jermena skozi pritrdilno ušesce spredaj na levi
strani.
3. Vdenite kavelj jermena v zanko jermena in potegnite jermen, da
se napne na pritrdilnem ušesu.
4. Napeljite jermen skozi krake platišča kolesa, kot prikazuje
slika.
5. Montirajte kljuko na zadnje levo pritrdilno ušesce.
6. Zategnite jermen in ga zavarujte z
zaponko.
9 Nevarnost
Kadar vozite v prtljažniku
poškodovano kolo polnih dimenzij, morajo biti naslonjala zavarovana
v pokončnem položaju.

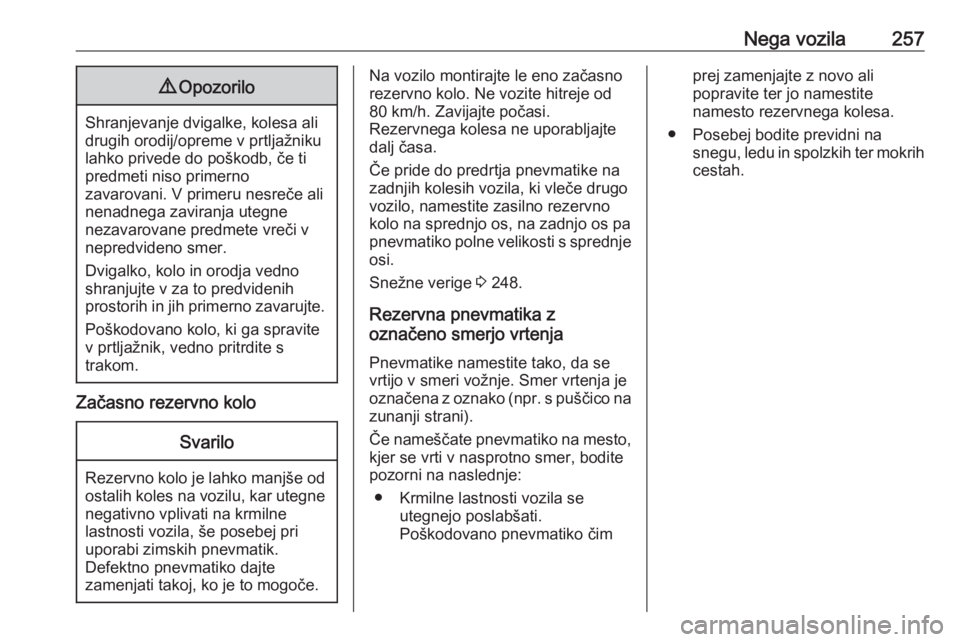

Nega vozila2579Opozorilo
Shranjevanje dvigalke, kolesa ali
drugih orodij/opreme v prtljažniku
lahko privede do poškodb, če ti
predmeti niso primerno
zavarovani. V primeru nesreče ali
nenadnega zaviranja utegne
nezavarovane predmete vreči v
nepredvideno smer.
Dvigalko, kolo in orodja vedno
shranjujte v za to predvidenih
prostorih in jih primerno zavarujte.
Poškodovano kolo, ki ga spravite
v prtljažnik, vedno pritrdite s
trakom.
Začasno rezervno kolo
Svarilo
Rezervno kolo je lahko manjše od ostalih koles na vozilu, kar utegne
negativno vplivati na krmilne
lastnosti vozila, še posebej pri
uporabi zimskih pnevmatik.
Defektno pnevmatiko dajte
zamenjati takoj, ko je to mogoče.
Na vozilo montirajte le eno začasno
rezervno kolo. Ne vozite hitreje od
80 km/h. Zavijajte počasi.
Rezervnega kolesa ne uporabljajte
dalj časa.
Če pride do predrtja pnevmatike na
zadnjih kolesih vozila, ki vleče drugo
vozilo, namestite zasilno rezervno
kolo na sprednjo os, na zadnjo os pa
pnevmatiko polne velikosti s sprednje osi.
Snežne verige 3 248.
Rezervna pnevmatika z
označeno smerjo vrtenja
Pnevmatike namestite tako, da se
vrtijo v smeri vožnje. Smer vrtenja je
označena z oznako (npr. s puščico na
zunanji strani).
Če nameščate pnevmatiko na mesto, kjer se vrti v nasprotno smer, bodite
pozorni na naslednje:
● Krmilne lastnosti vozila se utegnejo poslabšati.
Poškodovano pnevmatiko čimprej zamenjajte z novo ali
popravite ter jo namestite
namesto rezervnega kolesa.
● Posebej bodite previdni na snegu, ledu in spolzkih ter mokrihcestah.

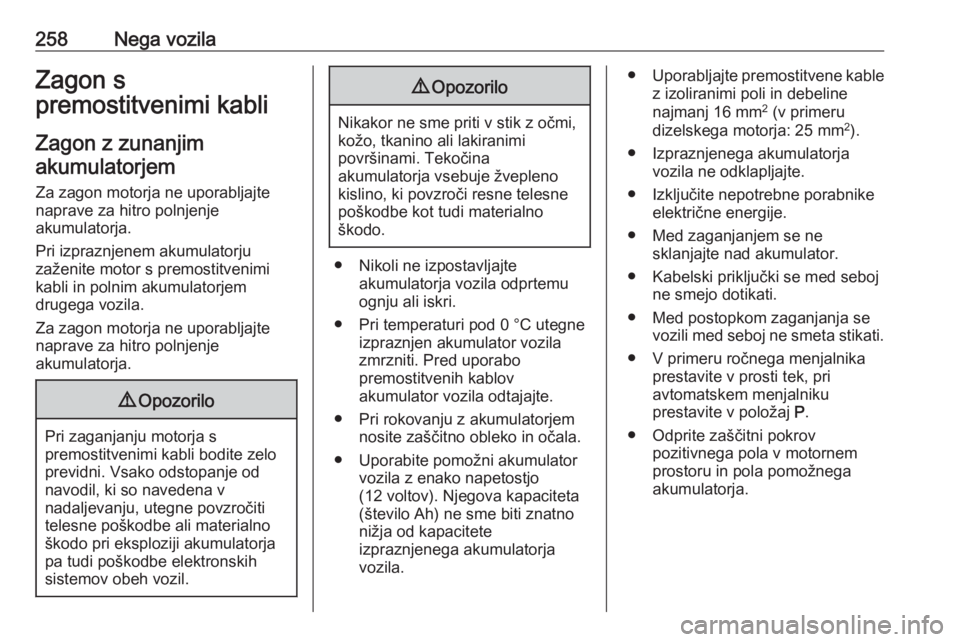

258Nega vozilaZagon s
premostitvenimi kabli
Zagon z zunanjimakumulatorjem
Za zagon motorja ne uporabljajte
naprave za hitro polnjenje
akumulatorja.
Pri izpraznjenem akumulatorju
zaženite motor s premostitvenimi
kabli in polnim akumulatorjem
drugega vozila.
Za zagon motorja ne uporabljajte
naprave za hitro polnjenje
akumulatorja.9 Opozorilo
Pri zaganjanju motorja s
premostitvenimi kabli bodite zelo
previdni. Vsako odstopanje od
navodil, ki so navedena v
nadaljevanju, utegne povzročiti
telesne poškodbe ali materialno
škodo pri eksploziji akumulatorja
pa tudi poškodbe elektronskih
sistemov obeh vozil.
9 Opozorilo
Nikakor ne sme priti v stik z očmi,
kožo, tkanino ali lakiranimi
površinami. Tekočina
akumulatorja vsebuje žvepleno
kislino, ki povzroči resne telesne
poškodbe kot tudi materialno
škodo.
● Nikoli ne izpostavljajte akumulatorja vozila odprtemu
ognju ali iskri.
● Pri temperaturi pod 0 °C utegne izpraznjen akumulator vozila
zmrzniti. Pred uporabo
premostitvenih kablov
akumulator vozila odtajajte.
● Pri rokovanju z akumulatorjem nosite zaščitno obleko in očala.
● Uporabite pomožni akumulator vozila z enako napetostjo
(12 voltov). Njegova kapaciteta
(število Ah) ne sme biti znatno
nižja od kapacitete
izpraznjenega akumulatorja
vozila.
● Uporabljajte premostitvene kable
z izoliranimi poli in debeline
najmanj 16 mm 2
(v primeru
dizelskega motorja: 25 mm 2
).
● Izpraznjenega akumulatorja vozila ne odklapljajte.
● Izključite nepotrebne porabnike električne energije.
● Med zaganjanjem se ne sklanjajte nad akumulator.
● Kabelski priključki se med seboj ne smejo dotikati.
● Med postopkom zaganjanja se vozili med seboj ne smeta stikati.
● V primeru ročnega menjalnika prestavite v prosti tek, pri
avtomatskem menjalniku
prestavite v položaj P.
● Odprite zaščitni pokrov pozitivnega pola v motornem
prostoru in pola pomožnega
akumulatorja.
