OPEL ZAFIRA C 2017.5 Uporabniški priročnik

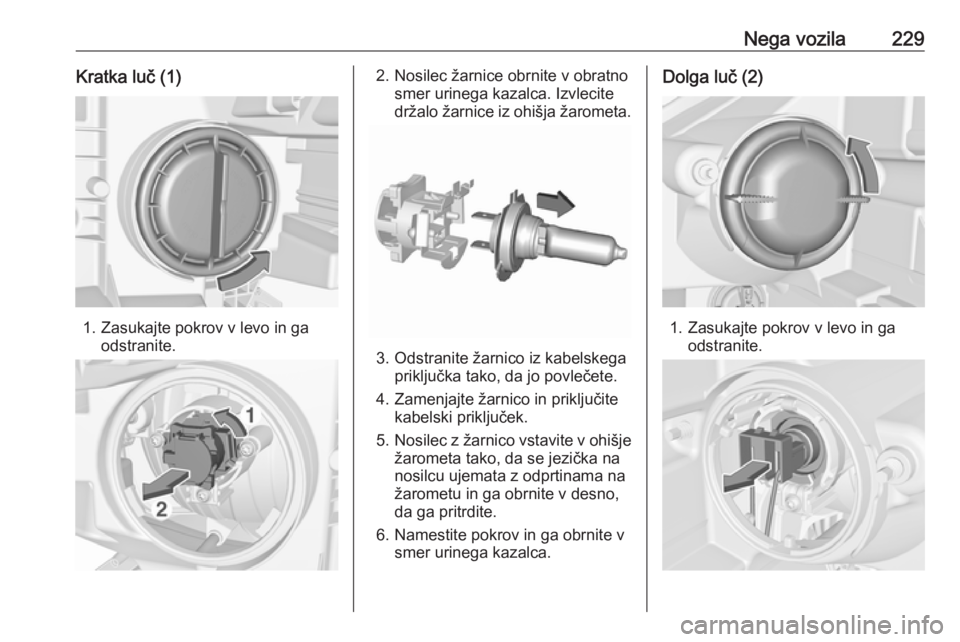

Nega vozila229Kratka luč (1)
1. Zasukajte pokrov v levo in gaodstranite.
2. Nosilec žarnice obrnite v obratnosmer urinega kazalca. Izvlecite
držalo žarnice iz ohišja žarometa.
3. Odstranite žarnico iz kabelskega priključka tako, da jo povlečete.
4. Zamenjajte žarnico in priključite kabelski priključek.
5. Nosilec z žarnico vstavite v ohišje
žarometa tako, da se jezička na
nosilcu ujemata z odprtinama na
žarometu in ga obrnite v desno,
da ga pritrdite.
6. Namestite pokrov in ga obrnite v smer urinega kazalca.
Dolga luč (2)
1. Zasukajte pokrov v levo in ga odstranite.

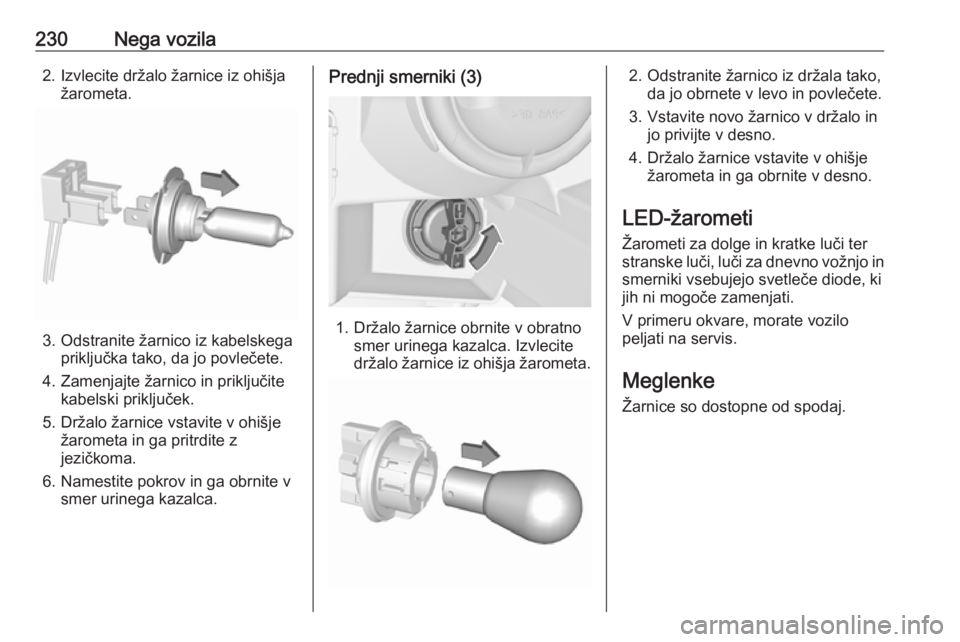

230Nega vozila2. Izvlecite držalo žarnice iz ohišjažarometa.
3. Odstranite žarnico iz kabelskega priključka tako, da jo povlečete.
4. Zamenjajte žarnico in priključite kabelski priključek.
5. Držalo žarnice vstavite v ohišje žarometa in ga pritrdite z
jezičkoma.
6. Namestite pokrov in ga obrnite v smer urinega kazalca.
Prednji smerniki (3)
1. Držalo žarnice obrnite v obratnosmer urinega kazalca. Izvlecite
držalo žarnice iz ohišja žarometa.
2. Odstranite žarnico iz držala tako, da jo obrnete v levo in povlečete.
3. Vstavite novo žarnico v držalo in jo privijte v desno.
4. Držalo žarnice vstavite v ohišje žarometa in ga obrnite v desno.
LED-žarometi Žarometi za dolge in kratke luči ter
stranske luči, luči za dnevno vožnjo in
smerniki vsebujejo svetleče diode, ki
jih ni mogoče zamenjati.
V primeru okvare, morate vozilo
peljati na servis.
Meglenke
Žarnice so dostopne od spodaj.

Nega vozila231

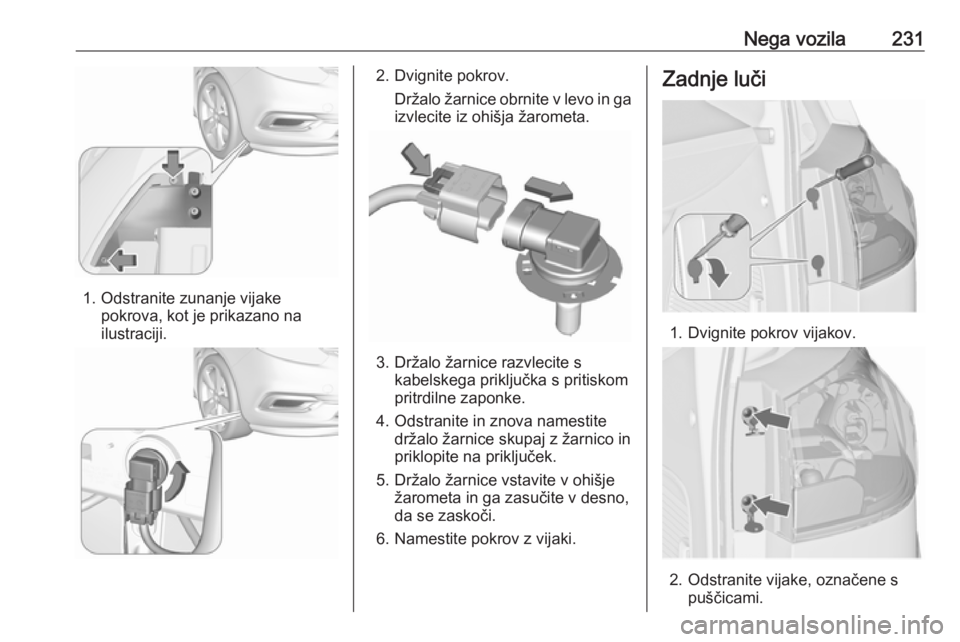

1. Odstranite zunanje vijakepokrova, kot je prikazano nailustraciji.
2. Dvignite pokrov.
Držalo žarnice obrnite v levo in gaizvlecite iz ohišja žarometa.
3. Držalo žarnice razvlecite s kabelskega priključka s pritiskompritrdilne zaponke.
4. Odstranite in znova namestite držalo žarnice skupaj z žarnico in
priklopite na priključek.
5. Držalo žarnice vstavite v ohišje žarometa in ga zasučite v desno,
da se zaskoči.
6. Namestite pokrov z vijaki.
Zadnje luči
1. Dvignite pokrov vijakov.
2. Odstranite vijake, označene s puščicami.

232Nega vozila

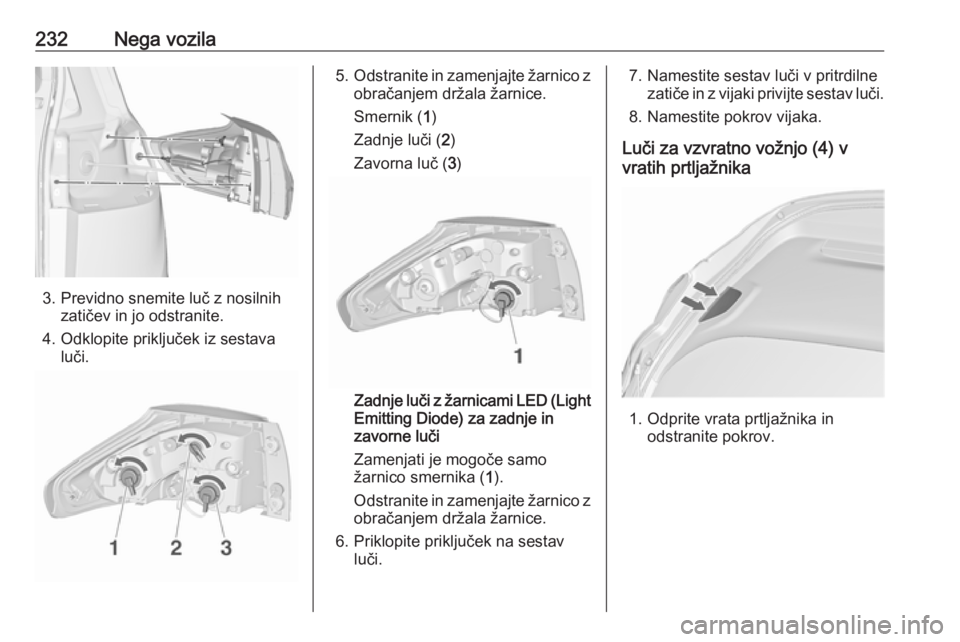

3. Previdno snemite luč z nosilnihzatičev in jo odstranite.
4. Odklopite priključek iz sestava luči.
5.Odstranite in zamenjajte žarnico z
obračanjem držala žarnice.
Smernik ( 1)
Zadnje luči ( 2)
Zavorna luč ( 3)
Zadnje luči z žarnicami LED (Light
Emitting Diode) za zadnje in
zavorne luči
Zamenjati je mogoče samo
žarnico smernika ( 1).
Odstranite in zamenjajte žarnico z
obračanjem držala žarnice.
6. Priklopite priključek na sestav luči.
7. Namestite sestav luči v pritrdilnezatiče in z vijaki privijte sestav luči.
8. Namestite pokrov vijaka.
Luči za vzvratno vožnjo (4) v
vratih prtljažnika
1. Odprite vrata prtljažnika in odstranite pokrov.

Nega vozila233

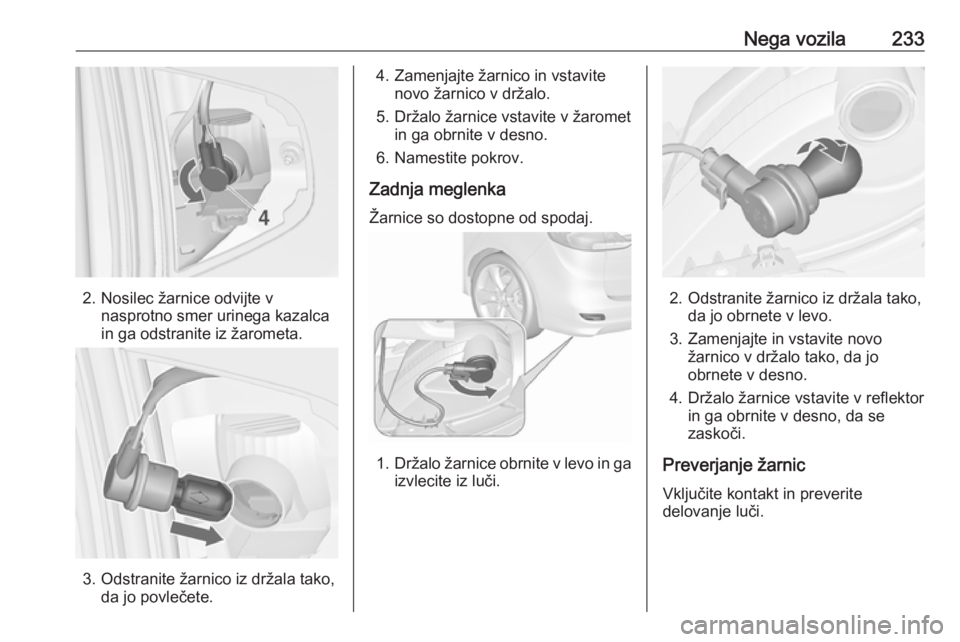

2. Nosilec žarnice odvijte vnasprotno smer urinega kazalca
in ga odstranite iz žarometa.
3. Odstranite žarnico iz držala tako, da jo povlečete.
4. Zamenjajte žarnico in vstavitenovo žarnico v držalo.
5. Držalo žarnice vstavite v žaromet in ga obrnite v desno.
6. Namestite pokrov.
Zadnja meglenka Žarnice so dostopne od spodaj.
1. Držalo žarnice obrnite v levo in ga
izvlecite iz luči.
2. Odstranite žarnico iz držala tako, da jo obrnete v levo.
3. Zamenjajte in vstavite novo žarnico v držalo tako, da jo
obrnete v desno.
4. Držalo žarnice vstavite v reflektor in ga obrnite v desno, da se
zaskoči.
Preverjanje žarnic
Vključite kontakt in preverite
delovanje luči.

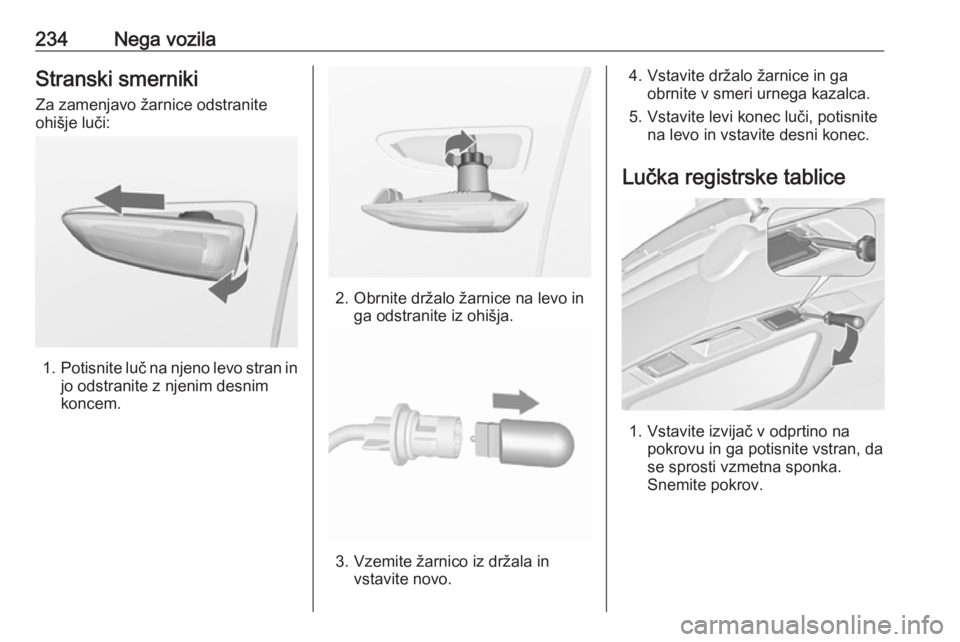

234Nega vozilaStranski smernikiZa zamenjavo žarnice odstranite
ohišje luči:
1. Potisnite luč na njeno levo stran in
jo odstranite z njenim desnim
koncem.
2. Obrnite držalo žarnice na levo in ga odstranite iz ohišja.
3. Vzemite žarnico iz držala in vstavite novo.
4. Vstavite držalo žarnice in gaobrnite v smeri urnega kazalca.
5. Vstavite levi konec luči, potisnite na levo in vstavite desni konec.
Lučka registrske tablice
1. Vstavite izvijač v odprtino na pokrovu in ga potisnite vstran, da
se sprosti vzmetna sponka.
Snemite pokrov.

Nega vozila235

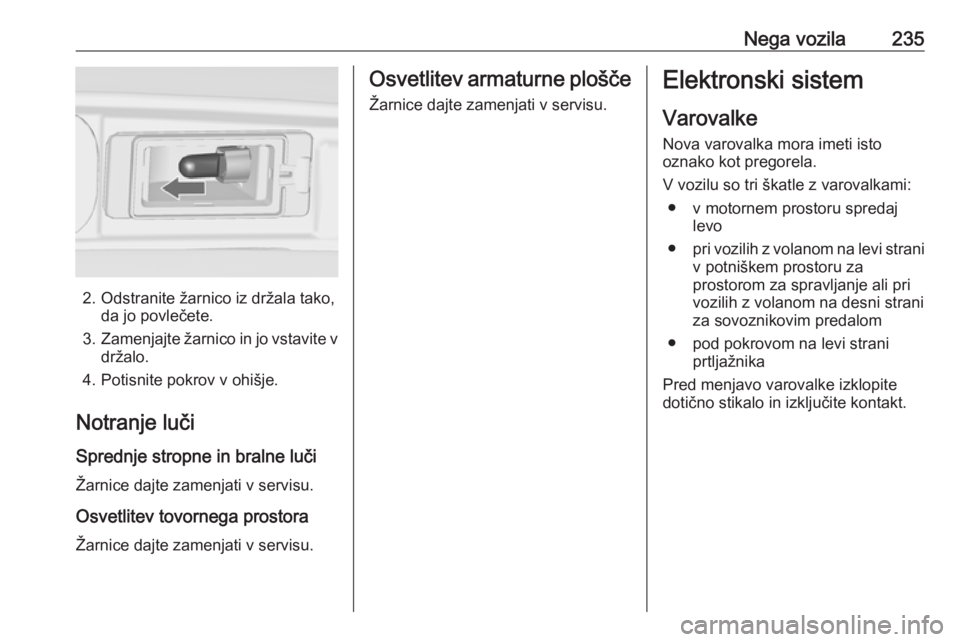

2. Odstranite žarnico iz držala tako,da jo povlečete.
3. Zamenjajte žarnico in jo vstavite v
držalo.
4. Potisnite pokrov v ohišje.
Notranje luči Sprednje stropne in bralne luči
Žarnice dajte zamenjati v servisu.
Osvetlitev tovornega prostora
Žarnice dajte zamenjati v servisu.
Osvetlitev armaturne plošče
Žarnice dajte zamenjati v servisu.Elektronski sistem
Varovalke
Nova varovalka mora imeti isto
oznako kot pregorela.
V vozilu so tri škatle z varovalkami: ● v motornem prostoru spredaj levo
● pri vozilih z volanom na levi strani
v potniškem prostoru za
prostorom za spravljanje ali pri
vozilih z volanom na desni strani
za sovoznikovim predalom
● pod pokrovom na levi strani prtljažnika
Pred menjavo varovalke izklopite dotično stikalo in izključite kontakt.

236Nega vozila

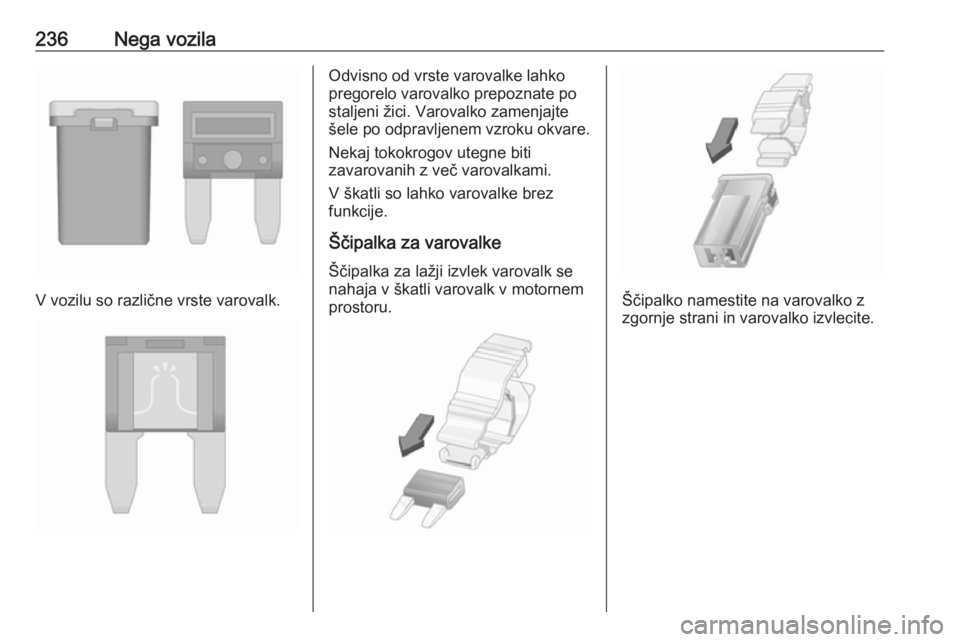

V vozilu so različne vrste varovalk.
Odvisno od vrste varovalke lahko
pregorelo varovalko prepoznate po
staljeni žici. Varovalko zamenjajte
šele po odpravljenem vzroku okvare.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
V škatli so lahko varovalke brez
funkcije.
Ščipalka za varovalke
Ščipalka za lažji izvlek varovalk se
nahaja v škatli varovalk v motornem
prostoru.
Ščipalko namestite na varovalko z
zgornje strani in varovalko izvlecite.

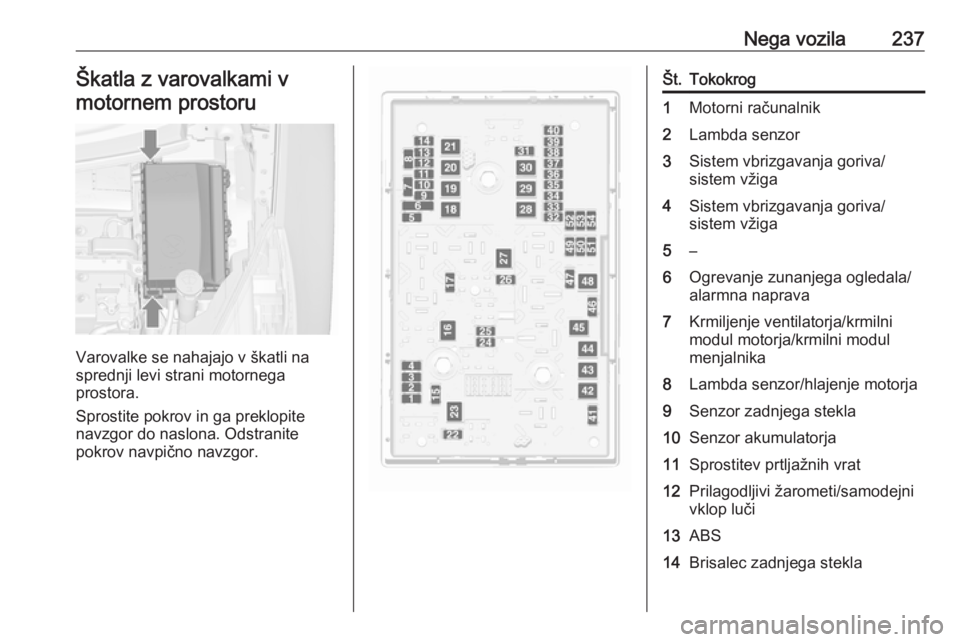

Nega vozila237Škatla z varovalkami v
motornem prostoru
Varovalke se nahajajo v škatli na
sprednji levi strani motornega
prostora.
Sprostite pokrov in ga preklopite
navzgor do naslona. Odstranite
pokrov navpično navzgor.
Št.Tokokrog1Motorni računalnik2Lambda senzor3Sistem vbrizgavanja goriva/
sistem vžiga4Sistem vbrizgavanja goriva/
sistem vžiga5–6Ogrevanje zunanjega ogledala/
alarmna naprava7Krmiljenje ventilatorja/krmilni
modul motorja/krmilni modul
menjalnika8Lambda senzor/hlajenje motorja9Senzor zadnjega stekla10Senzor akumulatorja11Sprostitev prtljažnih vrat12Prilagodljivi žarometi/samodejni
vklop luči13ABS14Brisalec zadnjega stekla

238Nega vozilaŠt.Tokokrog15Motorni računalnik16Zaganjač17Krmilni modul avtomatskega
menjalnika18Ogrevano zadnje steklo19Električno pomična sprednja
stekla20Električno pomična zadnja stekla21Zadnji električni sklop22Leva dolga luč (halogena)23–24Desni žaromet (LED)25Levi žaromet (LED)26Prednje meglenke27Grelec dizelskega goriva28Sistem Stop-start29Električna ročna zavora30ABS31Prilagodljivi regulator hitrostiŠt.Tokokrog32Varnostne blazine33Prilagodljivi žarometi/samodejni
vklop luči34Obtok izpušnih plinov35Zunanje ogledalo/senzor za dež36Ogrevanje, prezračevanje,
hlajenje37Ventil za prezračevanje rezer‐
voarja goriva38Vakuumska črpalka39Osrednji krmilni modul40Naprava za pranje vetrobran‐
skega/sistem pranja zadnjega
stekla41Desna dolga luč (halogena)42Hladilni ventilator43Brisalci vetrobranskega stekla44Brisalci vetrobranskega stekla45Hladilni ventilator46–Št.Tokokrog47Hupa48Hladilni ventilator49Črpalka za gorivo50Uravnavanje višine žarometov/
prilagodljivi žarometi51Zapora zraka52Dodatni grelec/dizelski motor53Krmilni modul avtomatskega
menjalnika/krmilni modul
motorja54Podtlačna črpalka/armaturna
plošča/ogrevanje in prezrače‐
vanje/klimatska naprava
Po zamenjavi varovalke zaprite
pokrov škatle z varovalkami in ga
spnite s pritiskom.
Če pokrov škatle z varovalkami ni
primerno zaprt (spet), utegne priti do motenj v delovanju.
