OPEL ZAFIRA C 2017.5 Uporabniški priročnik

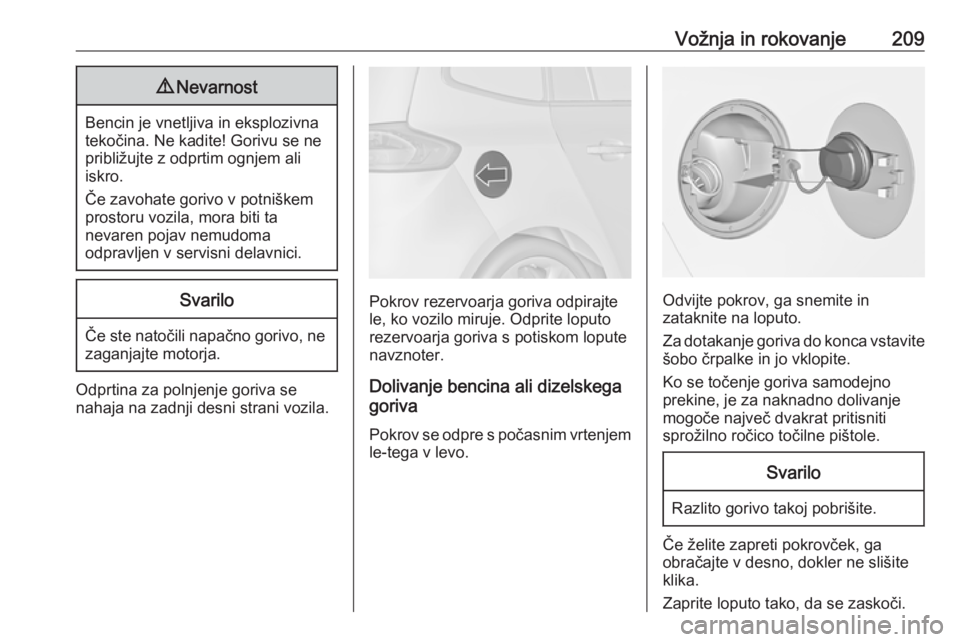

Vožnja in rokovanje2099Nevarnost
Bencin je vnetljiva in eksplozivna
tekočina. Ne kadite! Gorivu se ne
približujte z odprtim ognjem ali
iskro.
Če zavohate gorivo v potniškem
prostoru vozila, mora biti ta
nevaren pojav nemudoma
odpravljen v servisni delavnici.
Svarilo
Če ste natočili napačno gorivo, ne zaganjajte motorja.
Odprtina za polnjenje goriva se
nahaja na zadnji desni strani vozila.
Pokrov rezervoarja goriva odpirajte
le, ko vozilo miruje. Odprite loputo
rezervoarja goriva s potiskom lopute
navznoter.
Dolivanje bencina ali dizelskega
goriva
Pokrov se odpre s počasnim vrtenjem le-tega v levo.Odvijte pokrov, ga snemite in
zataknite na loputo.
Za dotakanje goriva do konca vstavite
šobo črpalke in jo vklopite.
Ko se točenje goriva samodejno
prekine, je za naknadno dolivanje
mogoče največ dvakrat pritisniti
sprožilno ročico točilne pištole.
Svarilo
Razlito gorivo takoj pobrišite.
Če želite zapreti pokrovček, ga
obračajte v desno, dokler ne slišite
klika.
Zaprite loputo tako, da se zaskoči.

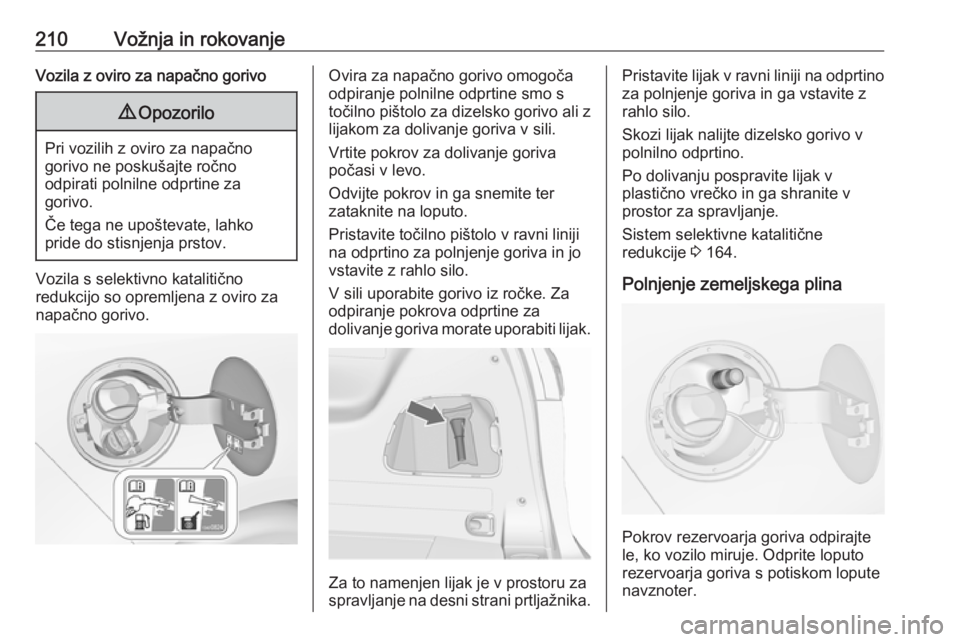

210Vožnja in rokovanjeVozila z oviro za napačno gorivo9Opozorilo
Pri vozilih z oviro za napačno
gorivo ne poskušajte ročno
odpirati polnilne odprtine za
gorivo.
Če tega ne upoštevate, lahko
pride do stisnjenja prstov.
Vozila s selektivno katalitično
redukcijo so opremljena z oviro za
napačno gorivo.
Ovira za napačno gorivo omogoča
odpiranje polnilne odprtine smo s točilno pištolo za dizelsko gorivo ali z
lijakom za dolivanje goriva v sili.
Vrtite pokrov za dolivanje goriva
počasi v levo.
Odvijte pokrov in ga snemite ter
zataknite na loputo.
Pristavite točilno pištolo v ravni liniji
na odprtino za polnjenje goriva in jo vstavite z rahlo silo.
V sili uporabite gorivo iz ročke. Za
odpiranje pokrova odprtine za
dolivanje goriva morate uporabiti lijak.
Za to namenjen lijak je v prostoru za
spravljanje na desni strani prtljažnika.
Pristavite lijak v ravni liniji na odprtino
za polnjenje goriva in ga vstavite z
rahlo silo.
Skozi lijak nalijte dizelsko gorivo v
polnilno odprtino.
Po dolivanju pospravite lijak v
plastično vrečko in ga shranite v
prostor za spravljanje.
Sistem selektivne katalitične
redukcije 3 164.
Polnjenje zemeljskega plina
Pokrov rezervoarja goriva odpirajte
le, ko vozilo miruje. Odprite loputo
rezervoarja goriva s potiskom lopute
navznoter.

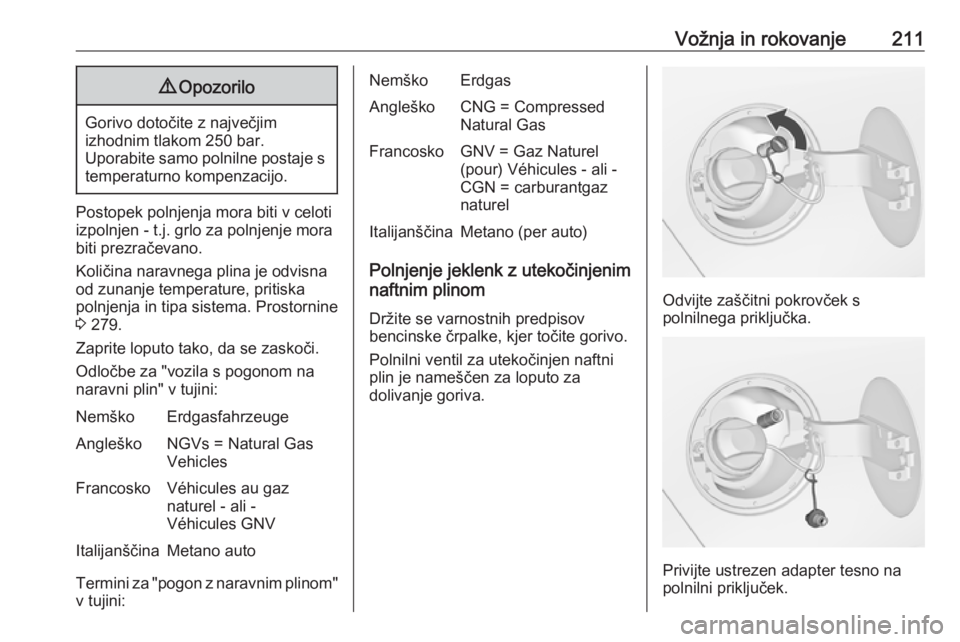

Vožnja in rokovanje2119Opozorilo
Gorivo dotočite z največjim
izhodnim tlakom 250 bar.
Uporabite samo polnilne postaje s temperaturno kompenzacijo.
Postopek polnjenja mora biti v celotiizpolnjen - t.j. grlo za polnjenje mora
biti prezračevano.
Količina naravnega plina je odvisna
od zunanje temperature, pritiska
polnjenja in tipa sistema. Prostornine
3 279.
Zaprite loputo tako, da se zaskoči.
Odločbe za "vozila s pogonom na
naravni plin" v tujini:
NemškoErdgasfahrzeugeAngleškoNGVs = Natural Gas
VehiclesFrancoskoVéhicules au gaz
naturel - ali -
Véhicules GNVItalijanščinaMetano auto
Termini za "pogon z naravnim plinom" v tujini:
NemškoErdgasAngleškoCNG = Compressed
Natural GasFrancoskoGNV = Gaz Naturel
(pour) Véhicules - ali -
CGN = carburantgaz
naturelItalijanščinaMetano (per auto)
Polnjenje jeklenk z utekočinjenim
naftnim plinom
Držite se varnostnih predpisov
bencinske črpalke, kjer točite gorivo.
Polnilni ventil za utekočinjen naftni plin je nameščen za loputo za
dolivanje goriva.
Odvijte zaščitni pokrovček s
polnilnega priključka.
Privijte ustrezen adapter tesno na
polnilni priključek.

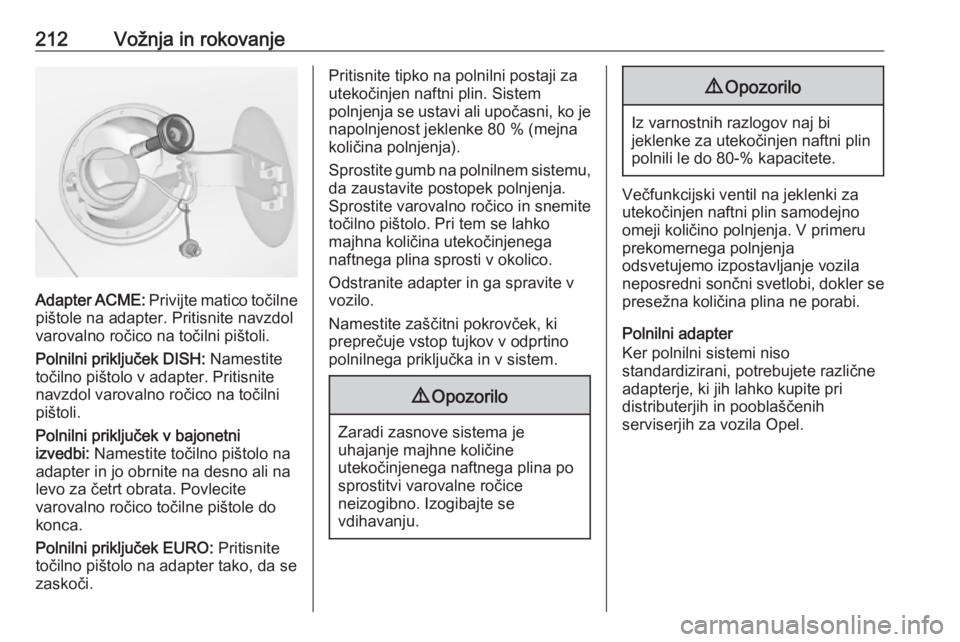

212Vožnja in rokovanje
Adapter ACME: Privijte matico točilne
pištole na adapter. Pritisnite navzdol
varovalno ročico na točilni pištoli.
Polnilni priključek DISH: Namestite
točilno pištolo v adapter. Pritisnite
navzdol varovalno ročico na točilni
pištoli.
Polnilni priključek v bajonetni
izvedbi: Namestite točilno pištolo na
adapter in jo obrnite na desno ali na
levo za četrt obrata. Povlecite
varovalno ročico točilne pištole do
konca.
Polnilni priključek EURO: Pritisnite
točilno pištolo na adapter tako, da se
zaskoči.
Pritisnite tipko na polnilni postaji za
utekočinjen naftni plin. Sistem
polnjenja se ustavi ali upočasni, ko je napolnjenost jeklenke 80 % (mejna
količina polnjenja).
Sprostite gumb na polnilnem sistemu, da zaustavite postopek polnjenja.
Sprostite varovalno ročico in snemite
točilno pištolo. Pri tem se lahko
majhna količina utekočinjenega
naftnega plina sprosti v okolico.
Odstranite adapter in ga spravite v
vozilo.
Namestite zaščitni pokrovček, ki
preprečuje vstop tujkov v odprtino
polnilnega priključka in v sistem.9 Opozorilo
Zaradi zasnove sistema je
uhajanje majhne količine
utekočinjenega naftnega plina po
sprostitvi varovalne ročice
neizogibno. Izogibajte se
vdihavanju.
9 Opozorilo
Iz varnostnih razlogov naj bi
jeklenke za utekočinjen naftni plin
polnili le do 80-% kapacitete.
Večfunkcijski ventil na jeklenki za
utekočinjen naftni plin samodejno
omeji količino polnjenja. V primeru
prekomernega polnjenja
odsvetujemo izpostavljanje vozila
neposredni sončni svetlobi, dokler se
presežna količina plina ne porabi.

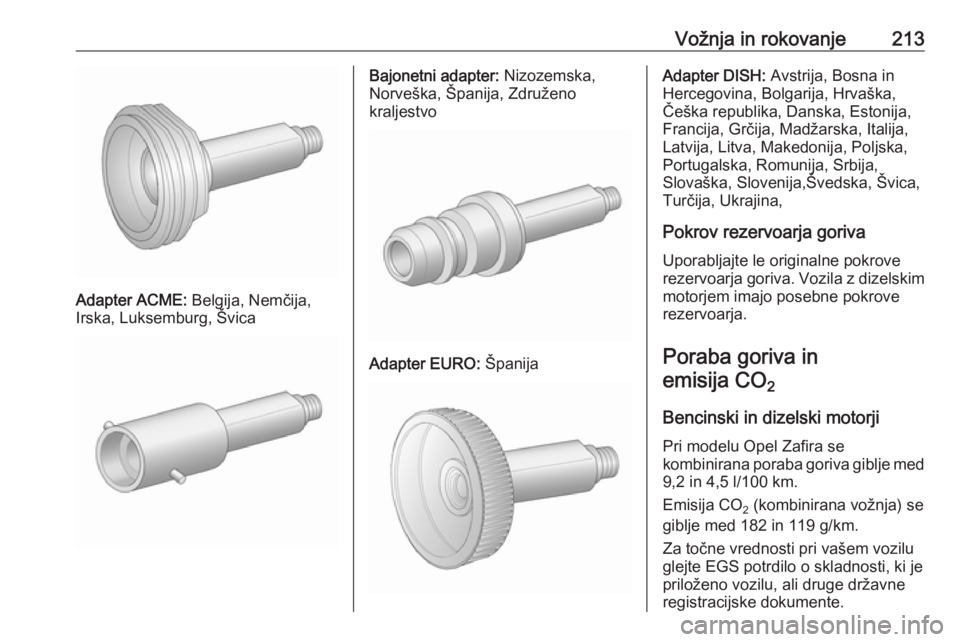

Polnilni adapter
Ker polnilni sistemi niso standardizirani, potrebujete različne
adapterje, ki jih lahko kupite pri
distributerjih in pooblaščenih
serviserjih za vozila Opel.

Vožnja in rokovanje213
Adapter ACME: Belgija, Nemčija,
Irska, Luksemburg, Švica
Bajonetni adapter: Nizozemska,
Norveška, Španija, Združeno
kraljestvo
Adapter EURO: Španija
Adapter DISH: Avstrija, Bosna in
Hercegovina, Bolgarija, Hrvaška,
Češka republika, Danska, Estonija,
Francija, Grčija, Madžarska, Italija,
Latvija, Litva, Makedonija, Poljska,
Portugalska, Romunija, Srbija,
Slovaška, Slovenija,Švedska, Švica,
Turčija, Ukrajina,
Pokrov rezervoarja goriva
Uporabljajte le originalne pokrove
rezervoarja goriva. Vozila z dizelskim motorjem imajo posebne pokrove
rezervoarja.
Poraba goriva in emisija CO 2
Bencinski in dizelski motorji
Pri modelu Opel Zafira se
kombinirana poraba goriva giblje med 9,2 in 4,5 l/100 km.
Emisija CO 2 (kombinirana vožnja) se
giblje med 182 in 119 g/km.
Za točne vrednosti pri vašem vozilu
glejte EGS potrdilo o skladnosti, ki je
priloženo vozilu, ali druge državne
registracijske dokumente.

214Vožnja in rokovanjeMotorji na zemeljski plinPri modelu Opel Zafira znaša
kombinirana poraba plina
4,7 l/100 km.
Emisija CO 2 (kombinirana vožnja)
znaša 129 g/km.
Za točne vrednosti pri vašem vozilu glejte EGS potrdilo o skladnosti, ki je
priloženo vozilu, ali druge državne
registracijske dokumente.
Splošne informacije Navedeni uradni podatki o porabi
goriva in specifičnih emisijah CO 2 se
nanašajo na standardno opremljen
osnovni model za tržišče EU.
Podatki o porabi goriva in emisijah
CO 2 so določeni v skladu s predpisom
R (EC) št. 715/2007 (v vsakokratno
veljavni izdaji) in z upoštevanjem
mase vozila, pripravljenega za vožnjo v skladu s predpisom.
Podatki so navedeni samo z
namenom primerjave med različnimi
izvedenkami vozil in ne jamčijo
dejanske porabe goriva pri
določenem tipu vozila. Zaradivgrajene dodatne opreme je poraba goriva lahko večja od tiste, ki je
navedena v podatkih o porabi goriva
in emisijah CO 2. Poraba goriva je
odvisna tudi od Vašega osebnega
stila vožnje in cestnih ter prometnih
razmer.
Naravni plin
Podatek o porabi goriva je dobljen z
uporabo goriva G20 (delež metana
99 - 100 mol%) pri predpisanih
pogojih vožnje. Ob uporabi
zemeljskega plina z nižjim deležem
metana se lahko poraba razlikuje od
navedene.Priklop prikolice
Splošne informacije Uporabljajte le od Opla odobreno
opremo za vleko. Za vozila s
pogonom na zemeljski plin je
zahtevana posebna oprema za vleko.
Priporočamo, da naknadno montažo
opreme za vleko opravijo v servisni
delavnici. V tem primeru je potrebno
izvesti spremembe na vozilu kot npr.
hlajenje in ostali dejavniki.
Funkcija zaznavanja pregorele
žarnice v zavorni luči prikolice ne
more zaznati delno pregorelih žarnic. Če so na primer v zavorni luči
4x 5 W žarnice, zazna pregorelo
žarnico šele, ko preostane samo ena
ali pa nobena 5 W žarnica.
Vgradnja vlečne kljuke lahko prekrije
odprtino za vlečno uho. V tem primeru
uporabite snemljivo vlečno kljuko.
Snemljivo vlečno kljuko shranjujte
vedno v vozilu.

Vožnja in rokovanje215Vozne lastnosti, nasveti za
vleko
Pred priključitvijo prikolice namastite kroglo vlečne kljuke. Pri uporabi
protinihajnega stabilizatorja krogle ne
mastite, ker stabilizator deluje na
kroglo.
Pri prikolicah z manjšo stabilnostjo ali počitniških prikolicah z dovoljeno
skupno maso več kot 1300 kg je nad hitrostjo 80 km/h priporočljiva
uporaba protinihajnega stabilizatorja.
Če prikolico prične zanašati, vozite
počasneje, ne obračajte volana in po
potrebi, močno zavirajte.
Pri vožnji po klancu navzdol izberite
tisto prestavo, s katero bi vozili
navzgor in tudi isto hitrost.
Prilagodite tlak v pnevmatikah na
predpisano vrednost za maksimalno
obremenitev 3 281.Vleka prikolice
Obremenitve pri vleki Dovoljena priklopna obremenitev je
maksimalna vrednost, odvisna od
vozila in zmogljivosti motorja, ki je ne
smete preseči. Dejanska priklopna
obremenitev je razlika med dejansko
skupno maso prikolice in silo, s katero pripeta prikolica pritiska na kljuko.
Dovoljene priklopne obremenitve za
Vaš tip vozila so navedene v
dokumentih vozila. Na splošno ta obremenitev velja za vzpone z
naklonom do 12%.
Dovoljena priklopna obremenitev
velja za navedeni naklon in
nadmorsko višino. Ker je pri
dvigovanju nadmorske višine zrak
vse bolj redek, se motorju temu
sorazmerno manjša zmogljivost in
prav tako njegova vzpenjalna moč.
Zato mora biti skupna masa vozila s
priklopnikom na vsakih dodatnih
1000 metrov višine manjša za 10%.
Mase priklopnikov ni potrebno
zmanjšati na cestah z lažjimi vzponi
(do 8%, npr. na avtocestah).Dovoljena skupna masa vlečnega
vozila in priklopnika ne sme biti
prekoračena. Ta masa je podana na
tipski ploščici 3 269.
Navpična sila na vlečno kljuko To je sila, s katero prikolica pritiska na kroglo vlečne kljuke. Lahko se
spremeni s porazdelitvijo mase pri
natovarjanju prikolice.
Največja dovoljena obremenitev
vlečne kljuke (75 kg) je označena na
tipski tabeli naprave za vleko in v
dokumentih vozila.
Opomba
Motorji B16DTH, B16DTJ, B20DTH
in B20DTJ: Odvisno od opreme
znaša največja dovoljena vertikalna obremenitev vlečne kljuke 75 kg ali60 kg.
Obvezno upoštevajte predpisano
dovoljeno obremenitev, posebej pri
težkih prikolicah. Vertikalna
obremenitev vlečne kljuke ne sme biti
manjša od 25 kg.

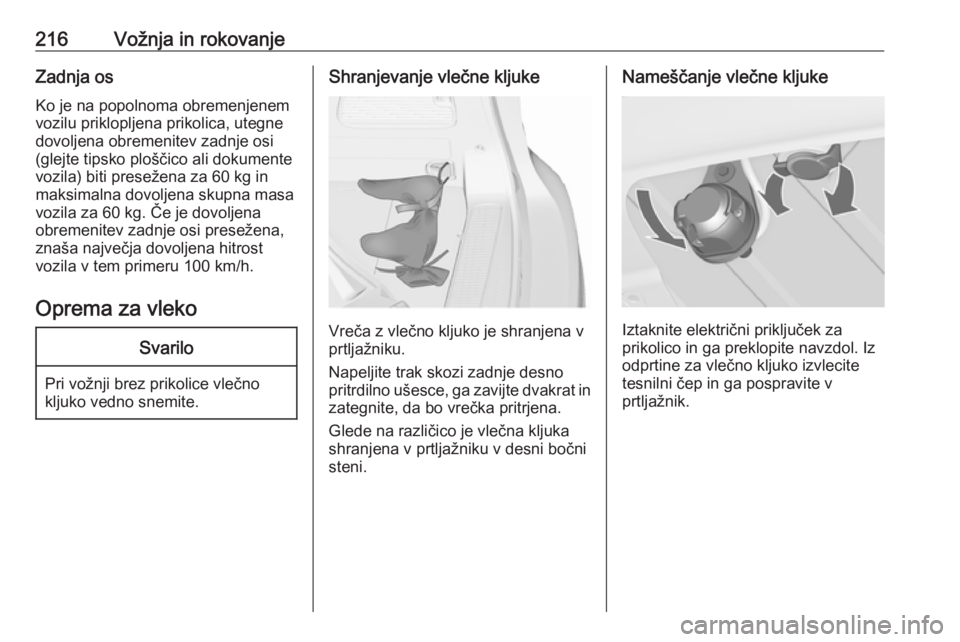

216Vožnja in rokovanjeZadnja osKo je na popolnoma obremenjenem
vozilu priklopljena prikolica, utegne
dovoljena obremenitev zadnje osi
(glejte tipsko ploščico ali dokumente
vozila) biti presežena za 60 kg in
maksimalna dovoljena skupna masa
vozila za 60 kg. Če je dovoljena
obremenitev zadnje osi presežena,
znaša največja dovoljena hitrost
vozila v tem primeru 100 km/h.
Oprema za vlekoSvarilo
Pri vožnji brez prikolice vlečno
kljuko vedno snemite.
Shranjevanje vlečne kljuke
Vreča z vlečno kljuko je shranjena v
prtljažniku.
Napeljite trak skozi zadnje desno
pritrdilno ušesce, ga zavijte dvakrat in zategnite, da bo vrečka pritrjena.
Glede na različico je vlečna kljuka
shranjena v prtljažniku v desni bočni
steni.
Nameščanje vlečne kljuke
Iztaknite električni priključek za
prikolico in ga preklopite navzdol. Iz
odprtine za vlečno kljuko izvlecite
tesnilni čep in ga pospravite v
prtljažnik.

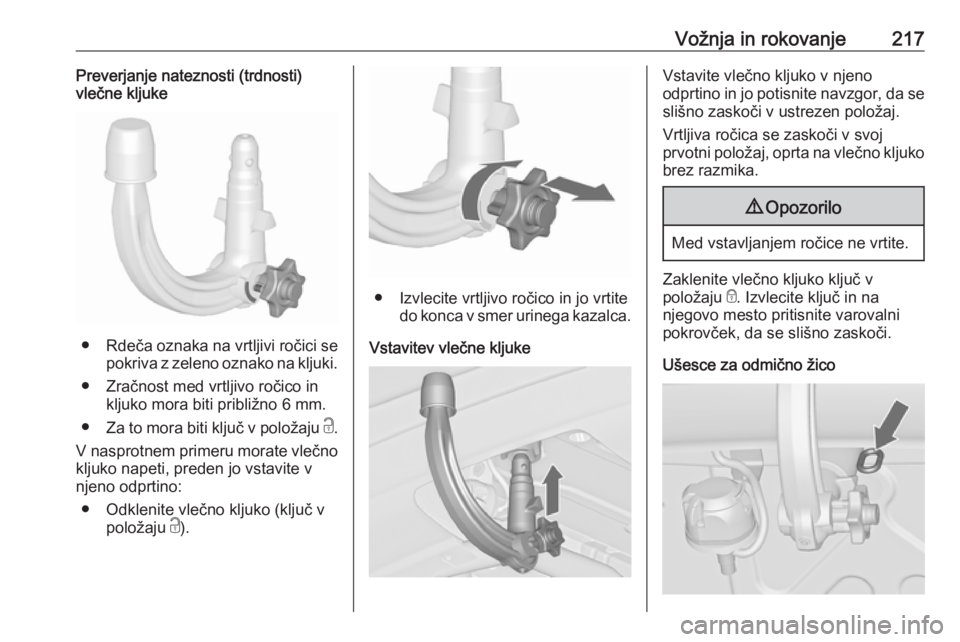

Vožnja in rokovanje217Preverjanje nateznosti (trdnosti)
vlečne kljuke
● Rdeča oznaka na vrtljivi ročici se
pokriva z zeleno oznako na kljuki.
● Zračnost med vrtljivo ročico in kljuko mora biti približno 6 mm.
● Za to mora biti ključ v položaju c.
V nasprotnem primeru morate vlečno
kljuko napeti, preden jo vstavite v
njeno odprtino:
● Odklenite vlečno kljuko (ključ v položaju c).
● Izvlecite vrtljivo ročico in jo vrtite
do konca v smer urinega kazalca.
Vstavitev vlečne kljuke
Vstavite vlečno kljuko v njeno
odprtino in jo potisnite navzgor, da se
slišno zaskoči v ustrezen položaj.
Vrtljiva ročica se zaskoči v svoj
prvotni položaj, oprta na vlečno kljuko
brez razmika.9 Opozorilo
Med vstavljanjem ročice ne vrtite.
Zaklenite vlečno kljuko ključ v
položaju e. Izvlecite ključ in na
njegovo mesto pritisnite varovalni
pokrovček, da se slišno zaskoči.
Ušesce za odmično žico

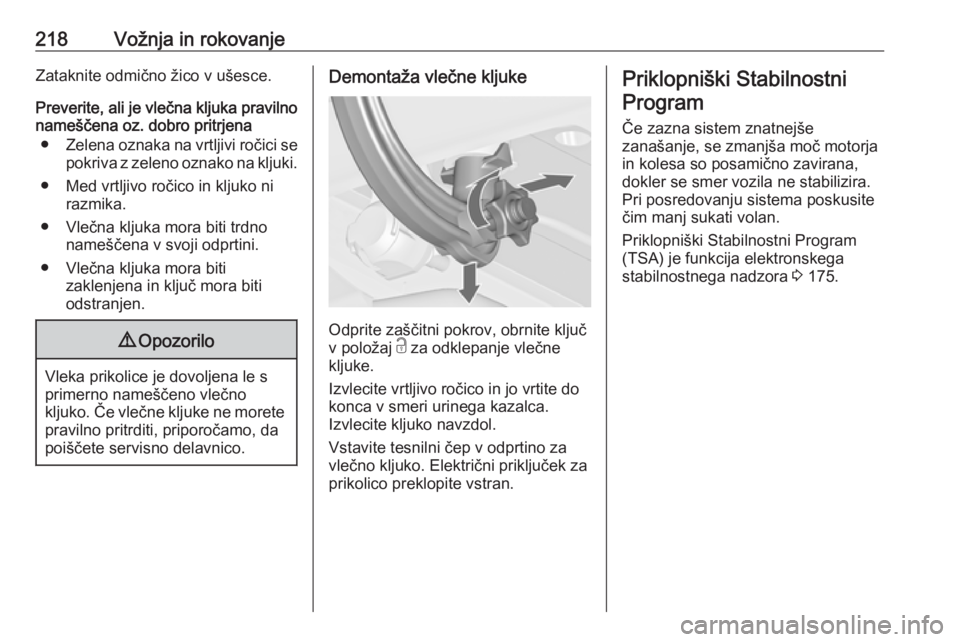

218Vožnja in rokovanjeZataknite odmično žico v ušesce.
Preverite, ali je vlečna kljuka pravilno
nameščena oz. dobro pritrjena
● Zelena oznaka na vrtljivi ročici se
pokriva z zeleno oznako na kljuki.
● Med vrtljivo ročico in kljuko ni razmika.
● Vlečna kljuka mora biti trdno nameščena v svoji odprtini.
● Vlečna kljuka mora biti zaklenjena in ključ mora biti
odstranjen.9 Opozorilo
Vleka prikolice je dovoljena le s
primerno nameščeno vlečno
kljuko. Če vlečne kljuke ne morete pravilno pritrditi, priporočamo, da
poiščete servisno delavnico.
Demontaža vlečne kljuke
Odprite zaščitni pokrov, obrnite ključ
v položaj c za odklepanje vlečne
kljuke.
Izvlecite vrtljivo ročico in jo vrtite do konca v smeri urinega kazalca.
Izvlecite kljuko navzdol.
Vstavite tesnilni čep v odprtino za
vlečno kljuko. Električni priključek za
prikolico preklopite vstran.
Priklopniški Stabilnostni
Program
Če zazna sistem znatnejše
zanašanje, se zmanjša moč motorja
in kolesa so posamično zavirana,
dokler se smer vozila ne stabilizira.
Pri posredovanju sistema poskusite
čim manj sukati volan.
Priklopniški Stabilnostni Program
(TSA) je funkcija elektronskega
stabilnostnega nadzora 3 175.
