OPEL ZAFIRA C 2017.5 Uputstvo za upotrebu (in Serbian)

Vožnja i rukovanje159Saveti za vožnju
Upravljanje vozilom
Nikada ne nastaviti voziti po
inerciji vozila ako je motor
isključen
Kada motor nije u pogonu, mnogi
sistemi ne funkcionišu, (npr.
servopojačivač sile kočenja,
servoupravljač). Vožnjom na ovaj
način ugrožavate sebe i druge. Svi
sistemi funkcionišu u režimu
Autostop.
Sistem za zaustavljanje i pokretanje
3 162.
Pojačavanje praznog hoda
Ukoliko je zbog stanja akumulatora
vozila potrebno njegovo punjenje,
neophodno je pojačati izlaznu snagu
generatora. To se postiže
pojačavanjem praznog hoda, što
može biti glasno.
Poruka se pojavljuje na
informacionom centru za vozača.Pedale
Radi nesmetanog hoda pedala na
mestu gde pedala dodiruje pod, ne
sme da stoji nikakav podni tepih.
Koristite samo patosnice koje se
uklapaju na odgovarajući način i
pričvršćene su držačima na strani
vozača.
Upravljanje
Ako se pomoć servoupravljača izgubi zbog zaustavljanja motora ili kvara u
sistemu, vozilom se i dalje može
upravljati ali uz dodatni napor.
Kontrolna lampica c 3 119.Polazak i rukovanje
Razrada novog vozila
Ne pribegavati naglim kočenjima na
prvih nekoliko putovanja.
Tokom prve vožnje, može doći do
pojave dima usled isparavanja voska
i ulja u izduvnom sistemu. Nakon prve vožnje ostaviti vozilo na otvorenom
prostoru radi izbegavanja udisanja
isparenja.
Za vreme razrađivanja, potrošnja
goriva i motornog ulja mogu biti veće,
a postupak čišćenja filtera za čestice
dizela češći. Režim Autostop može
da bude blokiran u cilju punjenja
akumulatora vozila.
Filter za čestice dizela 3 165.

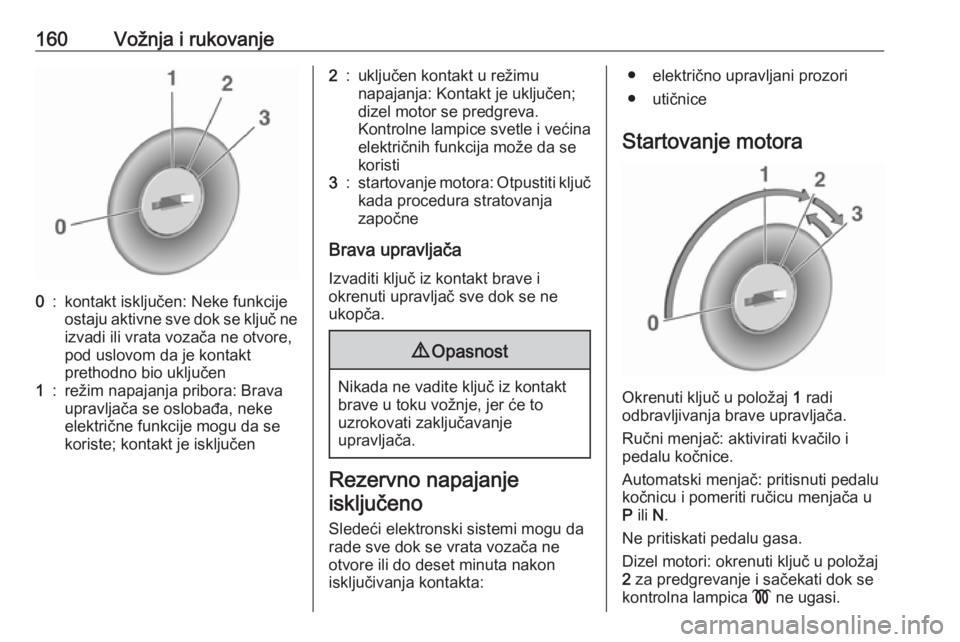

Položaji kontakt brave Okrenuti ključ:

160Vožnja i rukovanje0:kontakt isključen: Neke funkcije
ostaju aktivne sve dok se ključ ne
izvadi ili vrata vozača ne otvore,
pod uslovom da je kontakt
prethodno bio uključen1:režim napajanja pribora: Brava
upravljača se oslobađa, neke
električne funkcije mogu da se
koriste; kontakt je isključen2:uključen kontakt u režimu
napajanja: Kontakt je uključen;
dizel motor se predgreva.
Kontrolne lampice svetle i većina
električnih funkcija može da se
koristi3:startovanje motora: Otpustiti ključ kada procedura stratovanja
započne
Brava upravljača
Izvaditi ključ iz kontakt brave i
okrenuti upravljač sve dok se ne
ukopča.
9 Opasnost
Nikada ne vadite ključ iz kontakt
brave u toku vožnje, jer će to
uzrokovati zaključavanje
upravljača.
Rezervno napajanje
isključeno
Sledeći elektronski sistemi mogu darade sve dok se vrata vozača ne
otvore ili do deset minuta nakon
isključivanja kontakta:
● električno upravljani prozori
● utičnice
Startovanje motora
Okrenuti ključ u položaj 1
radi
odbravljivanja brave upravljača.
Ručni menjač: aktivirati kvačilo i
pedalu kočnice.
Automatski menjač: pritisnuti pedalu
kočnicu i pomeriti ručicu menjača u
P ili N.
Ne pritiskati pedalu gasa.
Dizel motori: okrenuti ključ u položaj
2 za predgrevanje i sačekati dok se
kontrolna lampica ! ne ugasi.

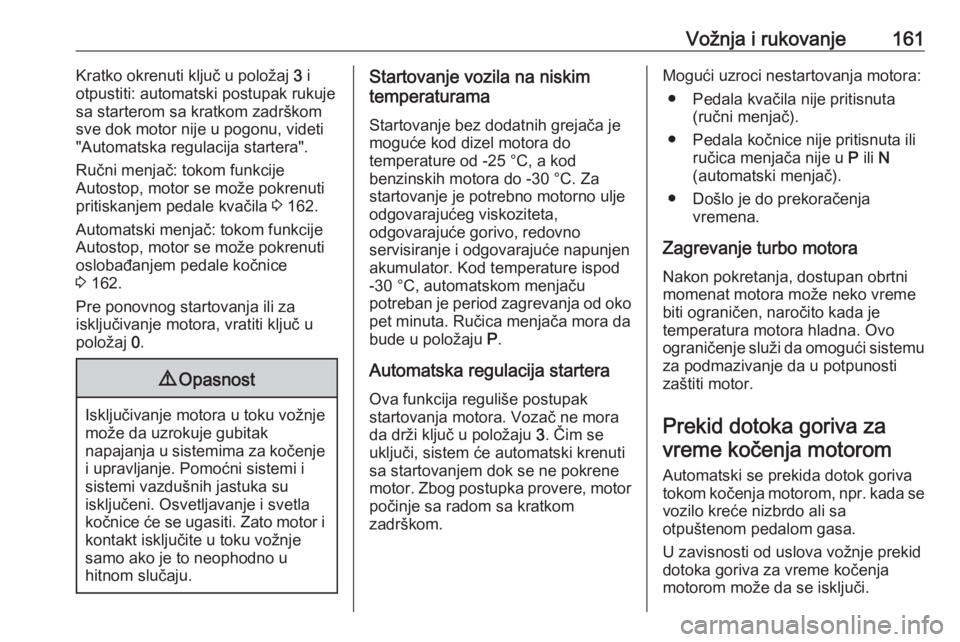

Vožnja i rukovanje161Kratko okrenuti ključ u položaj 3 i
otpustiti: automatski postupak rukuje
sa starterom sa kratkom zadrškom
sve dok motor nije u pogonu, videti
"Automatska regulacija startera".
Ručni menjač: tokom funkcije
Autostop, motor se može pokrenuti
pritiskanjem pedale kvačila 3 162.
Automatski menjač: tokom funkcije
Autostop, motor se može pokrenuti
oslobađanjem pedale kočnice
3 162.
Pre ponovnog startovanja ili za
isključivanje motora, vratiti ključ u
položaj 0.9 Opasnost
Isključivanje motora u toku vožnje
može da uzrokuje gubitak
napajanja u sistemima za kočenje i upravljanje. Pomoćni sistemi i
sistemi vazdušnih jastuka su
isključeni. Osvetljavanje i svetla kočnice će se ugasiti. Zato motor i
kontakt isključite u toku vožnje
samo ako je to neophodno u
hitnom slučaju.
Startovanje vozila na niskim
temperaturama
Startovanje bez dodatnih grejača je
moguće kod dizel motora do
temperature od -25 °С, a kod
benzinskih motora do -30 °C. Za
startovanje je potrebno motorno ulje
odgovarajućeg viskoziteta,
odgovarajuće gorivo, redovno
servisiranje i odgovarajuće napunjen akumulator. Kod temperature ispod
-30 °С, automatskom menjaču
potreban je period zagrevanja od oko pet minuta. Ručica menjača mora da
bude u položaju P.
Automatska regulacija startera
Ova funkcija reguliše postupak
startovanja motora. Vozač ne mora
da drži ključ u položaju 3. Čim se
uključi, sistem će automatski krenuti
sa startovanjem dok se ne pokrene
motor. Zbog postupka provere, motor počinje sa radom sa kratkom
zadrškom.Mogući uzroci nestartovanja motora:
● Pedala kvačila nije pritisnuta (ručni menjač).
● Pedala kočnice nije pritisnuta ili ručica menjača nije u P ili N
(automatski menjač).
● Došlo je do prekoračenja vremena.
Zagrevanje turbo motora Nakon pokretanja, dostupan obrtni
momenat motora može neko vreme
biti ograničen, naročito kada je
temperatura motora hladna. Ovo
ograničenje služi da omogući sistemu
za podmazivanje da u potpunosti
zaštiti motor.
Prekid dotoka goriva za vreme kočenja motorom
Automatski se prekida dotok goriva
tokom kočenja motorom, npr. kada se
vozilo kreće nizbrdo ali sa
otpuštenom pedalom gasa.
U zavisnosti od uslova vožnje prekid
dotoka goriva za vreme kočenja
motorom može da se isključi.

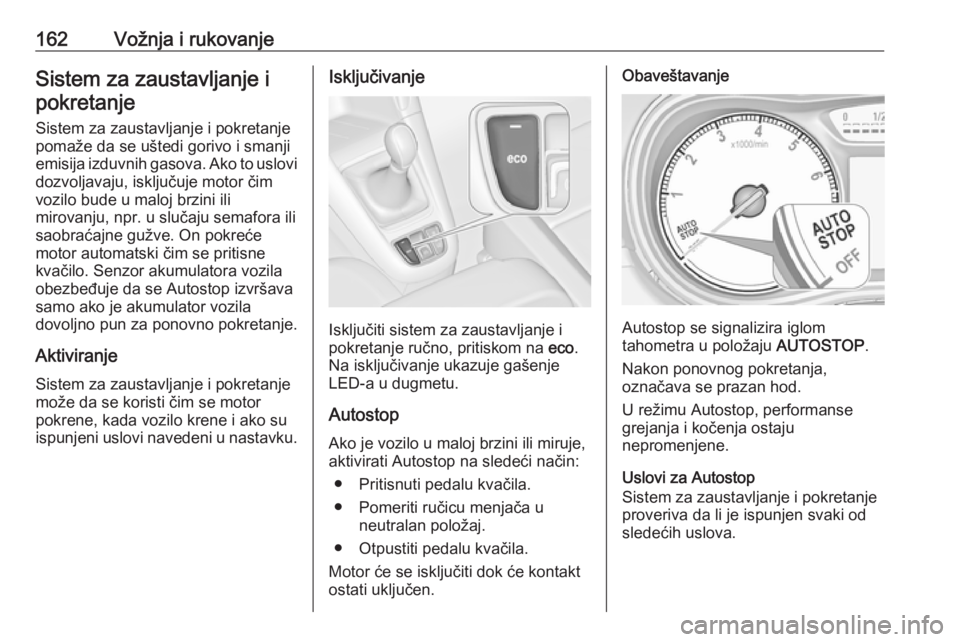

162Vožnja i rukovanjeSistem za zaustavljanje ipokretanje
Sistem za zaustavljanje i pokretanje
pomaže da se uštedi gorivo i smanji
emisija izduvnih gasova. Ako to uslovi dozvoljavaju, isključuje motor čim
vozilo bude u maloj brzini ili
mirovanju, npr. u slučaju semafora ili
saobraćajne gužve. On pokreće
motor automatski čim se pritisne
kvačilo. Senzor akumulatora vozila
obezbeđuje da se Autostop izvršava
samo ako je akumulator vozila
dovoljno pun za ponovno pokretanje.
Aktiviranje Sistem za zaustavljanje i pokretanje
može da se koristi čim se motor
pokrene, kada vozilo krene i ako su
ispunjeni uslovi navedeni u nastavku.Isključivanje
Isključiti sistem za zaustavljanje i
pokretanje ručno, pritiskom na eco.
Na isključivanje ukazuje gašenje LED-a u dugmetu.
Autostop Ako je vozilo u maloj brzini ili miruje,
aktivirati Autostop na sledeći način:
● Pritisnuti pedalu kvačila.
● Pomeriti ručicu menjača u neutralan položaj.
● Otpustiti pedalu kvačila.
Motor će se isključiti dok će kontakt
ostati uključen.
Obaveštavanje
Autostop se signalizira iglom
tahometra u položaju AUTOSTOP.
Nakon ponovnog pokretanja,
označava se prazan hod.
U režimu Autostop, performanse
grejanja i kočenja ostaju
nepromenjene.
Uslovi za Autostop
Sistem za zaustavljanje i pokretanje
proveriva da li je ispunjen svaki od
sledećih uslova.

Vožnja i rukovanje163● Sistem za zaustavljanje ipokretanje se ne isključuje ručno.
● Poklopac motornog prostora je potpuno zatvoren.
● Vozačeva vrata su zatvorena ili je
sigurnosni pojas vozača
pričvršćen.
● Akumulator vozila je dovoljno napunjen i u dobrom je stanju.
● Motor je zagrejan.
● Temperatura rashladne tečnosti motora nije dovoljno visoka.
● Temperatura izduvnog sistema motora nije previsoka, npr. nakon
vožnje sa motorom pod velikim
opterećenjem.
● Okolna temperatura je iznad -5 °C.
● Sistem upravljanja klimom dozvoljava Autostop.
● Vakuum kočnice je dovoljan.
● Funkcija samočišćenja filtera za čestice dizela nije aktivna.
● Vozilo se kretalo najmanje brzinom hodanja od poslednjeg
režima Autostop.U suprotnom, Autostop će biti
onemogućen.
Određena podešenja upravljanja
klima sistemom mogu da blokiraju
Autostop. Pogledati poglavlje o
upravljanju klima sistemom za više
detalja 3 151.
Odmah nakon vožnje po autoputu,
režim Autostop može da se blokira.
Razrada novog vozila 3 159.
Zaštita akumulatora vozila od
pražnjenja
Da bi se obezbedilo pouzdano
ponovno pokretanje motora, u sistem za zaustavljanje i pokretanje
ugrađeno je nekoliko funkcija za
zaštitu akumulatora od pražnjenja.
Mere za štednju energije
Tokom režima Autostop, neke
električne funkcije, kao što su
pomoćno električno grejanje ili
grejanje zadnjeg stakla, ne mogu da se koriste ili su prebačene u režimštednje energije. Brzina ventilatora
sistema upravljanja klimom može da
se smanji radi uštede energije.Neka vozač ponovo pokrene
motor
Pritisnuti pedalu kvačila da bi se
motor ponovo pokrenuo.
Kada se motor ponovo startuje,
kontrolna lampica D na
informacionom centru za vozača se
gasi.
Ako se ručica menjača pomeri iz
neutralnog položaja pre pritiskanja
pedale kvačila, kontrolna lampica -
svetli ili se prikazuje kao poruka u
informacionom centru za vozača.
Kontrolna lampica - 3 117.
Ponovno pokretanje motora
putem sistema za zaustavljanje i
pokretanje
Ručica menjača mora da bude u
neutralnom položaju da bi se
omogućilo automatsko ponovno
pokretanje.
Ako se javi neki od sledećih uslova
tokom Autostop, motor će se ponovo pokrenuti putem sistema za
zaustavljanje i pokretanje.

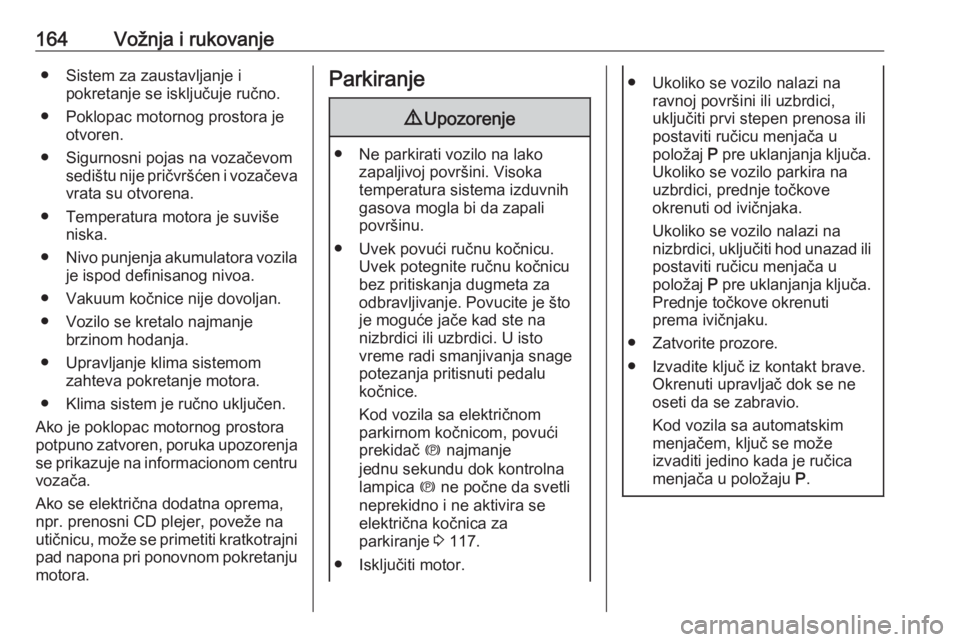

164Vožnja i rukovanje● Sistem za zaustavljanje ipokretanje se isključuje ručno.
● Poklopac motornog prostora je otvoren.
● Sigurnosni pojas na vozačevom sedištu nije pričvršćen i vozačevavrata su otvorena.
● Temperatura motora je suviše niska.
● Nivo punjenja akumulatora vozila
je ispod definisanog nivoa.
● Vakuum kočnice nije dovoljan.
● Vozilo se kretalo najmanje brzinom hodanja.
● Upravljanje klima sistemom zahteva pokretanje motora.
● Klima sistem je ručno uključen.
Ako je poklopac motornog prostora
potpuno zatvoren, poruka upozorenja
se prikazuje na informacionom centru
vozača.
Ako se električna dodatna oprema,
npr. prenosni CD plejer, poveže na
utičnicu, može se primetiti kratkotrajni pad napona pri ponovnom pokretanjumotora.Parkiranje9 Upozorenje
● Ne parkirati vozilo na lako
zapaljivoj površini. Visoka
temperatura sistema izduvnih
gasova mogla bi da zapali
površinu.
● Uvek povući ručnu kočnicu. Uvek potegnite ručnu kočnicu
bez pritiskanja dugmeta za
odbravljivanje. Povucite je što
je moguće jače kad ste na
nizbrdici ili uzbrdici. U isto
vreme radi smanjivanja snage
potezanja pritisnuti pedalu
kočnice.
Kod vozila sa električnom
parkirnom kočnicom, povući
prekidač m najmanje
jednu sekundu dok kontrolna
lampica m ne počne da svetli
neprekidno i ne aktivira se
električna kočnica za
parkiranje 3 117.
● Isključiti motor.
● Ukoliko se vozilo nalazi na ravnoj površini ili uzbrdici,
uključiti prvi stepen prenosa ili
postaviti ručicu menjača u
položaj P pre uklanjanja ključa.
Ukoliko se vozilo parkira na
uzbrdici, prednje točkove
okrenuti od ivičnjaka.
Ukoliko se vozilo nalazi na
nizbrdici, uključiti hod unazad ili
postaviti ručicu menjača u
položaj P pre uklanjanja ključa.
Prednje točkove okrenuti
prema ivičnjaku.
● Zatvorite prozore.
● Izvadite ključ iz kontakt brave. Okrenuti upravljač dok se ne
oseti da se zabravio.
Kod vozila sa automatskim
menjačem, ključ se može
izvaditi jedino kada je ručica
menjača u položaju P.

Vožnja i rukovanje165● Zaključati vozilo.
● Aktiviranje alarmnog sistema zaštite od krađe.
● Ventilatori hladnjaka motora mogu da rade i posle
zaustavljanja motora 3 226.Pažnja
Nakon vožnje sa visokim brojem
obrtaja motora ili pri velikom
opterećenju motora, ostaviti motor
da radi na malom broju obrtaja ili
na ler gasu na oko 30 sekundi pre
isključivanja motora, radi zaštite turbopunjača.
Napomena
U slučaju nesreće kad je došlo
naduvavanja vazdušnog jastuka,
motor se automatski isključuje, ako
se vozilo zaustavlja u određeno
vreme.
Izduvni sistem motora9 Opasnost
Izduvni gasovi sadrže otrovni gas
ugljen monoksid, koji je bez mirisa i boje, i njegovo udisanje može biti
pogubno.
Ako primetite prodor izduvnih
gasova u putnički prostor, otvorite prozore. Odmah ukloniti uzrok
kvara u servisu.
Izbegavati vožnju sa otvorenim
prtljažnikom, inače izduvni gasovi mogu dospeti u unutrašnjost
vozila.
Filter za čestice dizela
Proces automatskog čišćenja
Filter sistema za čestice dizela odvaja štetne čestice gareži iz izduvnih
gasova. Sistem obuhvata funkciju
samočišćenja koja se automatski uključuje tokom vožnje bez ikakve
naznake. Filter se čisti periodičnim
sagorevanjem čestica nataložene
gareži na visokoj temperaturi. Ovaj
postupak se odvija automatski u
određenim uslovima vožnje i može da
traje do 25 minuta. Tipično mu je
potrebno između sedam i dvanaest
minuta. Tokom ovog perioda
Autostop nije dostupan, a potrošnja
goriva može biti povećana. Pojava
mirisa i dima je normalna pojava tokom ovog postupka.
Sistem zahteva čišćenje Sistem se neće automatski čistiti pod
određenim uslovima, npr. vožnja na kratkim relacijama.
Ako je potrebno čišćenje filtera i ako
prethodni uslovi vožnje nisu
omogućili automatsko čišćenje, to će

166Vožnja i rukovanjese pokazati paljenjem % i porukom
upozorenja na Informacionom centru
vozača.
% svetli sa porukom upozorenja
kada je filter za čestice dizela pun. Započeti proces čišćenja što je pre
moguće.
% trepti zajedno sa porukom
upozorenja kada je filter za čestice
dizela dostigao maksimalan nivo
punjenja. Odmah započeti proces
čišćenja da bi izbegli oštećenje
motora.
Aktiviranje proces samočišćenja Za aktiviranje postupka čišćenja,
nastaviti vožnju i držati brzinu motora iznad 2000 o/min. Po potrebi kopčati
u niži stepen prenosa. Čišćenje filtera
za čestice dizela počinje nakon toga.
Proces čišćenja se završava brže pri
velikim brzinama motora i velikim
opterećenjima.
Kontrolna lampica % se gasi čim je
postupak samočišćenja završen.
Nastaviti sa vožnjom sve dok se ne
završi postupak samočišćenja.Pažnja
Ako je to moguće, ne prekidati
proces čišćenja. Voziti dok se
čišćenje ne završi da bi se izbegla
potreba za servisiranjem ili
popravkom u servisnoj radionici.
Proces čišćenja nije moguć
Ukoliko iz bilo kog razloga čišćenje
nije moguće, pali se kontrolna
lampica Z i poruka upozorenja se
pojavljuje na informacionom centru
vozača. Snaga motora može da se
smanji. Odmah potražite pomoć
servisne radionice.
Katalizator Katalizator smanjuje količinu štetnih
sastojaka u izduvnim gasovima.
Pažnja
Vrste goriva koje nisu navedene
na stranama 3 208, 3 280 mogu
oštetiti katalizator ili elektronske
komponente.
Nesagoreo benzin će pregrejati i
oštetiti katalizator. Zato
izbegavajte nepotrebno dugo
startovanje, vožnju sa praznim
rezervoarom, i startovanje motora
guranjem ili vučom vozila.
U slučaju izostanka paljenja,
nepravilnog rada motora, opadanja
snage motora ili drugih neuobičajenih
pojava u radu, otklon uzroka kvara po mogućstvu što pre poveriti servisu. U
slučaju nužde, vožnja se može
nastaviti nakratko, sa smanjenom
brzinom vozila i smanjenim brojem
obrtaja motora.

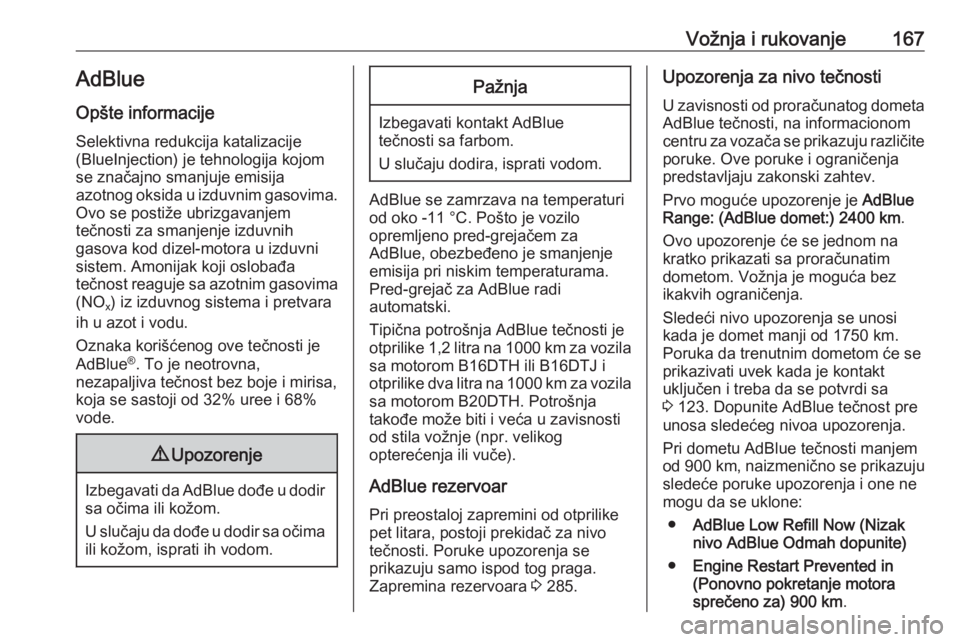

Vožnja i rukovanje167AdBlue
Opšte informacije Selektivna redukcija katalizacije
(BlueInjection) je tehnologija kojom
se značajno smanjuje emisija
azotnog oksida u izduvnim gasovima.
Ovo se postiže ubrizgavanjem
tečnosti za smanjenje izduvnih
gasova kod dizel-motora u izduvni
sistem. Amonijak koji oslobađa
tečnost reaguje sa azotnim gasovima (NO x) iz izduvnog sistema i pretvara
ih u azot i vodu.
Oznaka korišćenog ove tečnosti je
AdBlue ®
. To je neotrovna,
nezapaljiva tečnost bez boje i mirisa,
koja se sastoji od 32% uree i 68%
vode.9 Upozorenje
Izbegavati da AdBlue dođe u dodir
sa očima ili kožom.
U slučaju da dođe u dodir sa očima
ili kožom, isprati ih vodom.
Pažnja
Izbegavati kontakt AdBlue
tečnosti sa farbom.
U slučaju dodira, isprati vodom.
AdBlue se zamrzava na temperaturi
od oko -11 °C. Pošto je vozilo
opremljeno pred-grejačem za
AdBlue, obezbeđeno je smanjenje
emisija pri niskim temperaturama.
Pred-grejač za AdBlue radi
automatski.
Tipična potrošnja AdBlue tečnosti je
otprilike 1,2 litra na 1000 km za vozila sa motorom B16DTH ili B16DTJ i
otprilike dva litra na 1000 km za vozila
sa motorom B20DTH. Potrošnja
takođe može biti i veća u zavisnosti od stila vožnje (npr. velikog
opterećenja ili vuče).
AdBlue rezervoar Pri preostaloj zapremini od otprilike
pet litara, postoji prekidač za nivo
tečnosti. Poruke upozorenja se
prikazuju samo ispod tog praga.
Zapremina rezervoara 3 285.
Upozorenja za nivo tečnosti
U zavisnosti od proračunatog dometa
AdBlue tečnosti, na informacionom
centru za vozača se prikazuju različite poruke. Ove poruke i ograničenja
predstavljaju zakonski zahtev.
Prvo moguće upozorenje je AdBlue
Range: (AdBlue domet:) 2400 km .
Ovo upozorenje će se jednom na
kratko prikazati sa proračunatim
dometom. Vožnja je moguća bez
ikakvih ograničenja.
Sledeći nivo upozorenja se unosi
kada je domet manji od 1750 km.
Poruka da trenutnim dometom će se
prikazivati uvek kada je kontakt
uključen i treba da se potvrdi sa
3 123. Dopunite AdBlue tečnost pre
unosa sledećeg nivoa upozorenja.
Pri dometu AdBlue tečnosti manjem
od 900 km , naizmenično se prikazuju
sledeće poruke upozorenja i one ne
mogu da se uklone:
● AdBlue Low Refill Now (Nizak
nivo AdBlue Odmah dopunite)
● Engine Restart Prevented in
(Ponovno pokretanje motora
sprečeno za) 900 km .

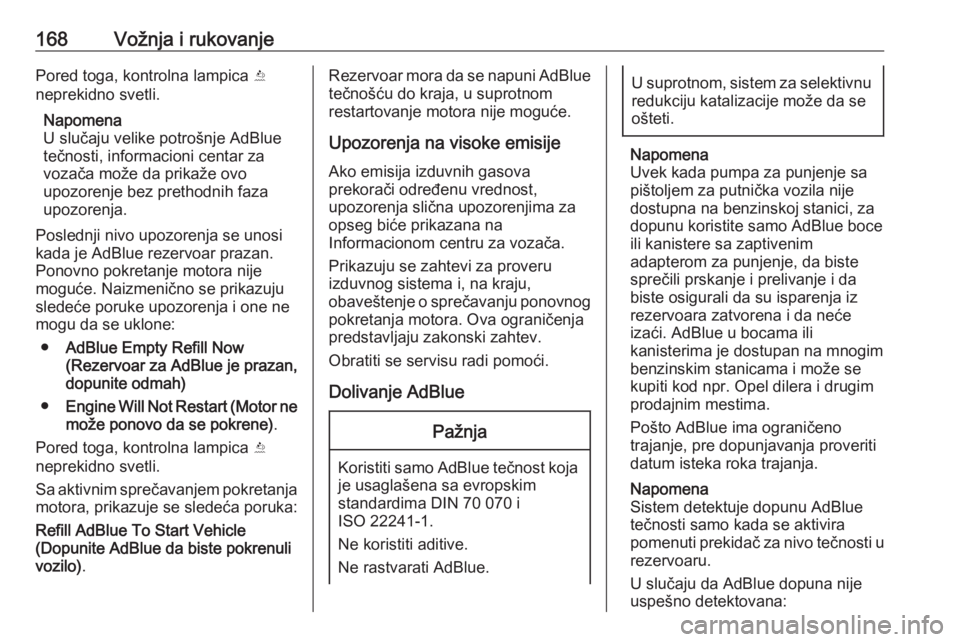

168Vožnja i rukovanjePored toga, kontrolna lampica Y
neprekidno svetli.
Napomena
U slučaju velike potrošnje AdBlue
tečnosti, informacioni centar za
vozača može da prikaže ovo
upozorenje bez prethodnih faza
upozorenja.
Poslednji nivo upozorenja se unosi
kada je AdBlue rezervoar prazan.
Ponovno pokretanje motora nije
moguće. Naizmenično se prikazuju
sledeće poruke upozorenja i one ne
mogu da se uklone:
● AdBlue Empty Refill Now
(Rezervoar za AdBlue je prazan,
dopunite odmah)
● Engine Will Not Restart (Motor ne
može ponovo da se pokrene) .
Pored toga, kontrolna lampica Y
neprekidno svetli.
Sa aktivnim sprečavanjem pokretanja motora, prikazuje se sledeća poruka:
Refill AdBlue To Start Vehicle
(Dopunite AdBlue da biste pokrenuli
vozilo) .Rezervoar mora da se napuni AdBlue
tečnošću do kraja, u suprotnom
restartovanje motora nije moguće.
Upozorenja na visoke emisije
Ako emisija izduvnih gasova
prekorači određenu vrednost,
upozorenja slična upozorenjima za
opseg biće prikazana na
Informacionom centru za vozača.
Prikazuju se zahtevi za proveru
izduvnog sistema i, na kraju,
obaveštenje o sprečavanju ponovnog pokretanja motora. Ova ograničenja
predstavljaju zakonski zahtev.
Obratiti se servisu radi pomoći.
Dolivanje AdBluePažnja
Koristiti samo AdBlue tečnost koja
je usaglašena sa evropskim
standardima DIN 70 070 i
ISO 22241-1.
Ne koristiti aditive.
Ne rastvarati AdBlue.
U suprotnom, sistem za selektivnu redukciju katalizacije može da seošteti.
Napomena
Uvek kada pumpa za punjenje sa pištoljem za putnička vozila nije
dostupna na benzinskoj stanici, za
dopunu koristite samo AdBlue boce
ili kanistere sa zaptivenim
adapterom za punjenje, da biste sprečili prskanje i prelivanje i da
biste osigurali da su isparenja iz
rezervoara zatvorena i da neće
izaći. AdBlue u bocama ili
kanisterima je dostupan na mnogim
benzinskim stanicama i može se
kupiti kod npr. Opel dilera i drugim
prodajnim mestima.
Pošto AdBlue ima ograničeno
trajanje, pre dopunjavanja proveriti
datum isteka roka trajanja.
Napomena
Sistem detektuje dopunu AdBlue tečnosti samo kada se aktivira
pomenuti prekidač za nivo tečnosti u rezervoaru.
U slučaju da AdBlue dopuna nije
uspešno detektovana:
