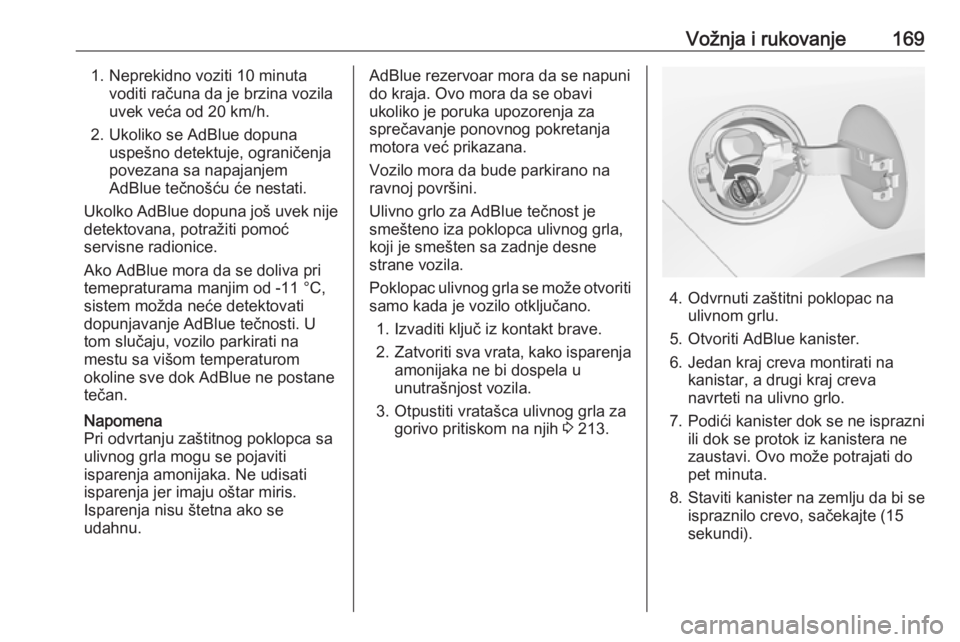

Vožnja i rukovanje1691. Neprekidno voziti 10 minutavoditi računa da je brzina vozila
uvek veća od 20 km/h.
2. Ukoliko se AdBlue dopuna uspešno detektuje, ograničenja
povezana sa napajanjem
AdBlue tečnošću će nestati.
Ukolko AdBlue dopuna još uvek nije
detektovana, potražiti pomoć
servisne radionice.
Ako AdBlue mora da se doliva pri
temepraturama manjim od -11 °C,
sistem možda neće detektovati
dopunjavanje AdBlue tečnosti. U
tom slučaju, vozilo parkirati na
mestu sa višom temperaturom
okoline sve dok AdBlue ne postane
tečan.
Napomena
Pri odvrtanju zaštitnog poklopca sa ulivnog grla mogu se pojaviti
isparenja amonijaka. Ne udisati
isparenja jer imaju oštar miris.
Isparenja nisu štetna ako se
udahnu.AdBlue rezervoar mora da se napuni
do kraja. Ovo mora da se obavi
ukoliko je poruka upozorenja za
sprečavanje ponovnog pokretanja
motora već prikazana.
Vozilo mora da bude parkirano na ravnoj površini.
Ulivno grlo za AdBlue tečnost je
smešteno iza poklopca ulivnog grla,
koji je smešten sa zadnje desne
strane vozila.
Poklopac ulivnog grla se može otvoriti
samo kada je vozilo otključano.
1. Izvaditi ključ iz kontakt brave.
2. Zatvoriti sva vrata, kako isparenja
amonijaka ne bi dospela u
unutrašnjost vozila.
3. Otpustiti vratašca ulivnog grla za gorivo pritiskom na njih 3 213.
4. Odvrnuti zaštitni poklopac na
ulivnom grlu.
5. Otvoriti AdBlue kanister.
6. Jedan kraj creva montirati na kanistar, a drugi kraj creva
navrteti na ulivno grlo.
7. Podići kanister dok se ne isprazni
ili dok se protok iz kanistera ne
zaustavi. Ovo može potrajati do
pet minuta.
8. Staviti kanister na zemlju da bi se
ispraznilo crevo, sačekajte (15
sekundi).

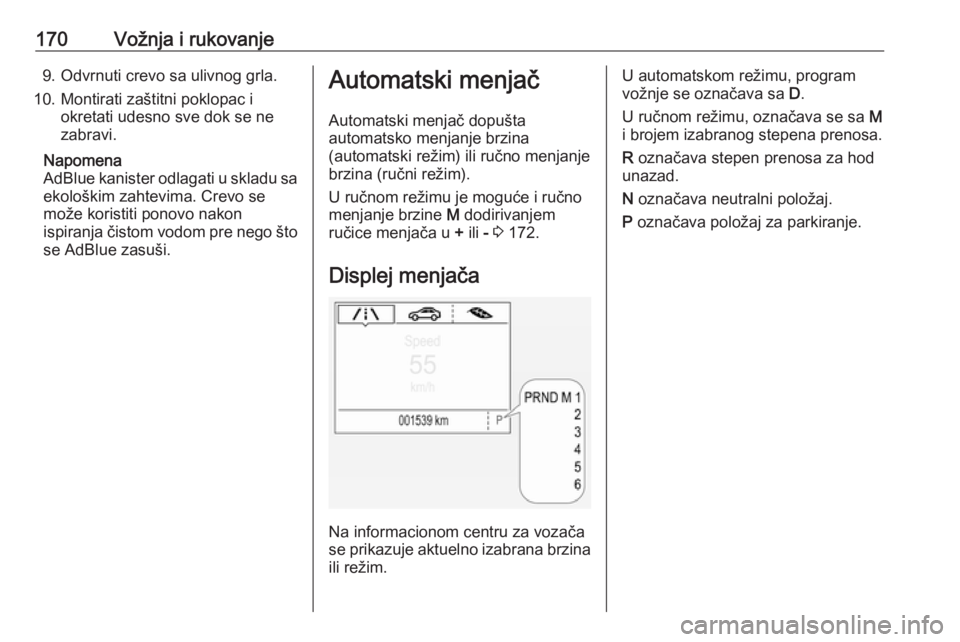

170Vožnja i rukovanje9. Odvrnuti crevo sa ulivnog grla.
10. Montirati zaštitni poklopac i okretati udesno sve dok se ne
zabravi.
Napomena
AdBlue kanister odlagati u skladu sa ekološkim zahtevima. Crevo se
može koristiti ponovo nakon
ispiranja čistom vodom pre nego što se AdBlue zasuši.Automatski menjač
Automatski menjač dopušta
automatsko menjanje brzina
(automatski režim) ili ručno menjanje
brzina (ručni režim).
U ručnom režimu je moguće i ručno
menjanje brzine M dodirivanjem
ručice menjača u + ili - 3 172.
Displej menjača
Na informacionom centru za vozača
se prikazuje aktuelno izabrana brzina ili režim.
U automatskom režimu, program
vožnje se označava sa D.
U ručnom režimu, označava se sa M
i brojem izabranog stepena prenosa.
R označava stepen prenosa za hod
unazad.
N označava neutralni položaj.
P označava položaj za parkiranje.

Vožnja i rukovanje171Ručica menjačaP:parkirni položaj, točkovi su
blokirani, ukopčati samo kad je
vozilo u stanju mirovanja i
povučena je ručna kočnicaR:brzina za hod unazad, ukopčati
samo kad je vozilo u stanju
mirovanjaN:neutralni položajD:automatski režimM:ručni režim<:kopčanje u viši stepen prenosa u ručnom režimu]:kopčanje u niži stepen prenosa u
ručnom režimu
Ručica menjača je zaključana u P i
može da se pomeri samo kada je
kontakt uključen, kada je pritisnuto
dugme za odbravljivanje na ručici
menjača i kada je pritisnuta nožna
kočnica.
Bez pritiskanja pedale kočnice
kontrolna lampica j svetli.
Ako ručica menjača nije u P kada se
kontakt isključi, kontrolna lampica j
trepti.
Za prebacivanje u P ili R, pritisnuti
dugme za odbravljivanje.
Motor se jedino može startovati sa
ručicom u položaju P ili N. Kada je
položaj N izabran, pritisnuti nožnu
kočnicu ili potegnuti ručnu kočnicu
pre startovanja.
Prilikom kopčanja brzine ne dodavati
gas. Nikada ne pritiskati istovremeno
pedalu gasa i kočnice.
Kada je stepen prenosa ukopčan,
vozilo počinje polako da kreće - "puzi"
kada se otpusti kočnica.
Kočenje motorom
Za postizanje efekta kočenja
motorom, prilikom vožnje nizbrdo,
pravovremeno kopčati u niži stepen
prenosa, videti ručni režim.
Izvlačenje (ljuljanje) vozila
Izvlačenje (ljuljanje) vozila je
dozvoljeno samo ako se vozilo
zaglavilo u pesku, mulju ili snegu.
Ručicu menjača prebacivati između
D i R naizmenično u odgovarajućem
ritmu. Izbegavati turiranje motora kao i naglo dodavanje gasa.

172Vožnja i rukovanjeParkiranjePotegnuti ručnu kočnicu i kopčati P.
Ključ kontakt brave se može izvaditi
jedino kada je ručica menjača u
položaju P.
Ručni režim
Pomeriti ručicu menjača iz položaja
D ulevo u položaj M.
Podići ručicu menjača nagore + za
prebacivanje u veću brzinu.
Gurnuti ručicu menjača nadole - za
prebacivanje u manju brzinu.
Ako se bira veći stepen prenosa kod
male brzine vozila, ili niži stepen
prenosa kod velike brzine vozila,
promena brzine se neće izvršiti. Ovo
može rezultovati poruku na
Informacionom displeju vozača.
U ručnom režimu nema automatskog prebacivanja u veću brzinu pri
visokom broju obrtaja motora.
Oznaka promene stepena
prenosa
Kada se preporučuje kopčanje u neki drugi stepen prenosa radi uštede
goriva, pojavljuje se simbol R sa
nekim brojem pored sebe.
Oznaka promene stepena prenosa
pojavljuje se samo u ručnom režimu.
Elektronski programi vožnje ● Nakon hladnog starta, program za radnu temperaturu pomera
broj obrtaja prema višem broju
obrtaja, čime se postiže brže
zagrevanje katalizatora do
potrebne temperature.● Automatska funkcija kopčanja u neutralni položaj automatski
kopča prazan hod kada se vozilo
zaustavi u stepenu prenosa za
kretanje unapred i pritisne pedala kočnice.
● Kad je SPORT režim uključen, vozilo prekopčava kod viših
brojeva obrtaja motora (izuzev
kada je tempomat uključen).
SPORT režim 3 180.
● Specijalni programi automatski prilagođavaju tačke menjanja
stepena prenosa kad se vozi
uzbrdo ili nizbrdo.
● U uslovima snega i leda ili na drugim klizavim površinama,
elektronski upravljan menjač
omogućava vozaču da ručno
izabere prvu, drugu i treću brzinu
za pokretanje.
Kickdown
Ako se pedala gasa u automatskom
režimu pritisne skroz do kraja,
zavisno od brzine vozila, menjač
prebacuje u niži stepen prenosa.

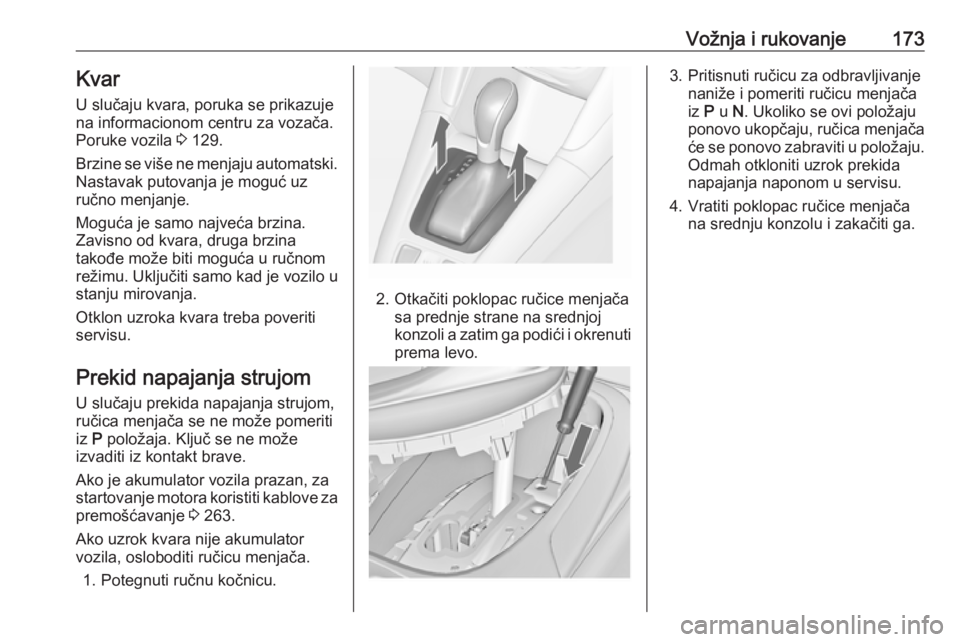

Vožnja i rukovanje173KvarU slučaju kvara, poruka se prikazuje
na informacionom centru za vozača.
Poruke vozila 3 129.
Brzine se više ne menjaju automatski.
Nastavak putovanja je moguć uz
ručno menjanje.
Moguća je samo najveća brzina.
Zavisno od kvara, druga brzina
takođe može biti moguća u ručnom
režimu. Uključiti samo kad je vozilo u
stanju mirovanja.
Otklon uzroka kvara treba poveriti
servisu.
Prekid napajanja strujom U slučaju prekida napajanja strujom,
ručica menjača se ne može pomeriti
iz P položaja. Ključ se ne može
izvaditi iz kontakt brave.
Ako je akumulator vozila prazan, za
startovanje motora koristiti kablove za
premošćavanje 3 263.
Ako uzrok kvara nije akumulator
vozila, osloboditi ručicu menjača.
1. Potegnuti ručnu kočnicu.
2. Otkačiti poklopac ručice menjača sa prednje strane na srednjoj
konzoli a zatim ga podići i okrenuti prema levo.
3. Pritisnuti ručicu za odbravljivanje naniže i pomeriti ručicu menjača
iz P u N. Ukoliko se ovi položaju
ponovo ukopčaju, ručica menjača
će se ponovo zabraviti u položaju. Odmah otkloniti uzrok prekida
napajanja naponom u servisu.
4. Vratiti poklopac ručice menjača na srednju konzolu i zakačiti ga.

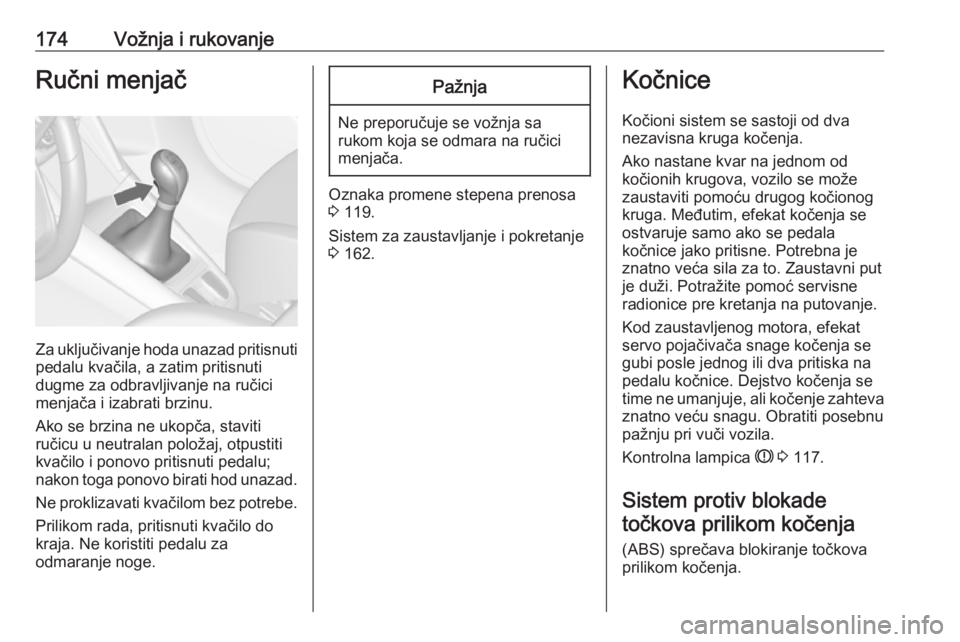

174Vožnja i rukovanjeRučni menjač
Za uključivanje hoda unazad pritisnutipedalu kvačila, a zatim pritisnuti
dugme za odbravljivanje na ručici
menjača i izabrati brzinu.
Ako se brzina ne ukopča, staviti
ručicu u neutralan položaj, otpustiti
kvačilo i ponovo pritisnuti pedalu;
nakon toga ponovo birati hod unazad.
Ne proklizavati kvačilom bez potrebe.
Prilikom rada, pritisnuti kvačilo do
kraja. Ne koristiti pedalu za
odmaranje noge.
Pažnja
Ne preporučuje se vožnja sa
rukom koja se odmara na ručici
menjača.
Oznaka promene stepena prenosa
3 119.
Sistem za zaustavljanje i pokretanje
3 162.
Kočnice
Kočioni sistem se sastoji od dva
nezavisna kruga kočenja.
Ako nastane kvar na jednom od
kočionih krugova, vozilo se može
zaustaviti pomoću drugog kočionog
kruga. Međutim, efekat kočenja se
ostvaruje samo ako se pedala
kočnice jako pritisne. Potrebna je
znatno veća sila za to. Zaustavni put
je duži. Potražite pomoć servisne
radionice pre kretanja na putovanje.
Kod zaustavljenog motora, efekat
servo pojačivača snage kočenja se
gubi posle jednog ili dva pritiska na
pedalu kočnice. Dejstvo kočenja se
time ne umanjuje, ali kočenje zahteva znatno veću snagu. Obratiti posebnu
pažnju pri vuči vozila.
Kontrolna lampica R 3 117.
Sistem protiv blokade točkova prilikom kočenja
(ABS) sprečava blokiranje točkova
prilikom kočenja.

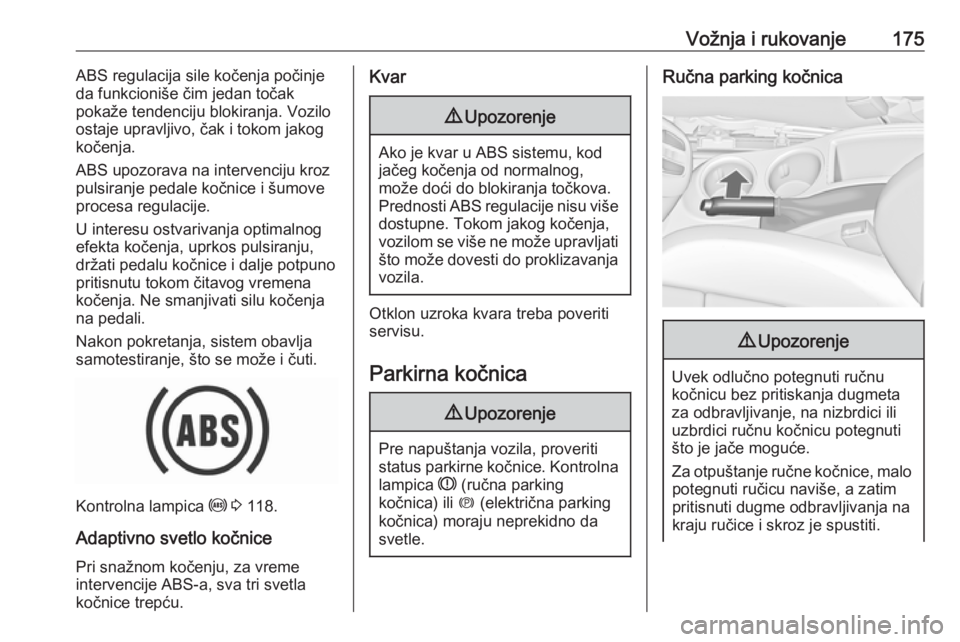

Vožnja i rukovanje175ABS regulacija sile kočenja počinje
da funkcioniše čim jedan točak
pokaže tendenciju blokiranja. Vozilo
ostaje upravljivo, čak i tokom jakog
kočenja.
ABS upozorava na intervenciju kroz
pulsiranje pedale kočnice i šumove
procesa regulacije.
U interesu ostvarivanja optimalnog
efekta kočenja, uprkos pulsiranju,
držati pedalu kočnice i dalje potpuno
pritisnutu tokom čitavog vremena
kočenja. Ne smanjivati silu kočenja
na pedali.
Nakon pokretanja, sistem obavlja
samotestiranje, što se može i čuti.
Kontrolna lampica u 3 118.
Adaptivno svetlo kočnice
Pri snažnom kočenju, za vreme
intervencije ABS-a, sva tri svetla kočnice trepću.
Kvar9 Upozorenje
Ako je kvar u ABS sistemu, kod
jačeg kočenja od normalnog,
može doći do blokiranja točkova.
Prednosti ABS regulacije nisu više dostupne. Tokom jakog kočenja,
vozilom se više ne može upravljati što može dovesti do proklizavanja vozila.
Otklon uzroka kvara treba poveriti
servisu.
Parkirna kočnica
9 Upozorenje
Pre napuštanja vozila, proveriti
status parkirne kočnice. Kontrolna
lampica R (ručna parking
kočnica) ili m (električna parking
kočnica) moraju neprekidno da
svetle.
Ručna parking kočnica9 Upozorenje
Uvek odlučno potegnuti ručnu
kočnicu bez pritiskanja dugmeta
za odbravljivanje, na nizbrdici ili
uzbrdici ručnu kočnicu potegnuti
što je jače moguće.
Za otpuštanje ručne kočnice, malo potegnuti ručicu naviše, a zatim
pritisnuti dugme odbravljivanja na
kraju ručice i skroz je spustiti.

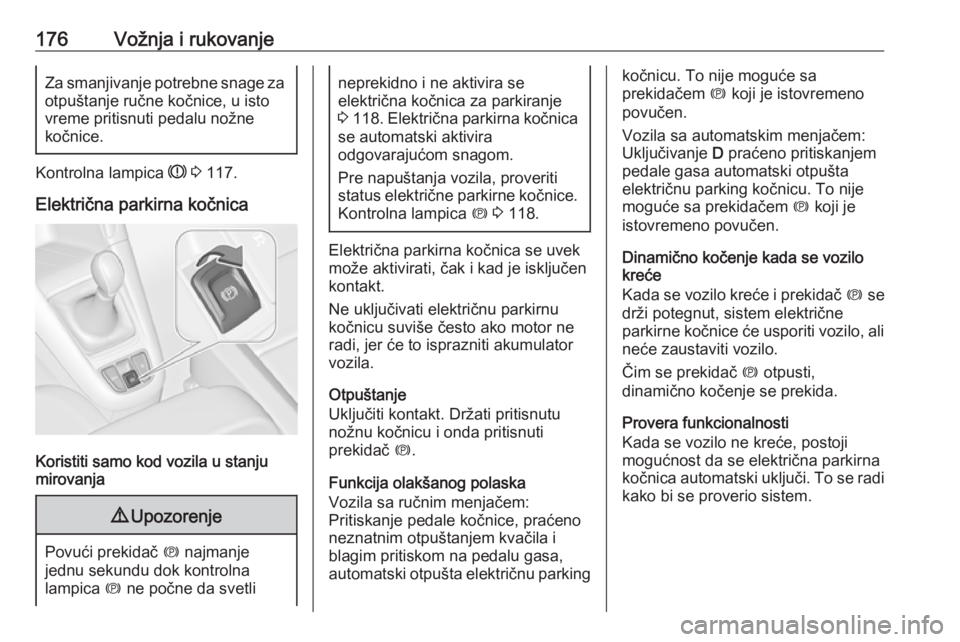

176Vožnja i rukovanjeZa smanjivanje potrebne snage za
otpuštanje ručne kočnice, u isto vreme pritisnuti pedalu nožne
kočnice.
Kontrolna lampica R 3 117.
Električna parkirna kočnica
Koristiti samo kod vozila u stanju
mirovanja
9 Upozorenje
Povući prekidač m najmanje
jednu sekundu dok kontrolna
lampica m ne počne da svetli
neprekidno i ne aktivira se
električna kočnica za parkiranje
3 118 . Električna parkirna kočnica
se automatski aktivira
odgovarajućom snagom.
Pre napuštanja vozila, proveriti
status električne parkirne kočnice.
Kontrolna lampica m 3 118.
Električna parkirna kočnica se uvek
može aktivirati, čak i kad je isključen
kontakt.
Ne uključivati električnu parkirnu kočnicu suviše često ako motor ne
radi, jer će to isprazniti akumulator
vozila.
Otpuštanje
Uključiti kontakt. Držati pritisnutu
nožnu kočnicu i onda pritisnuti
prekidač m.
Funkcija olakšanog polaska
Vozila sa ručnim menjačem:
Pritiskanje pedale kočnice, praćeno
neznatnim otpuštanjem kvačila i
blagim pritiskom na pedalu gasa,
automatski otpušta električnu parking
kočnicu. To nije moguće sa
prekidačem m koji je istovremeno
povučen.
Vozila sa automatskim menjačem:
Uključivanje D praćeno pritiskanjem
pedale gasa automatski otpušta
električnu parking kočnicu. To nije
moguće sa prekidačem m koji je
istovremeno povučen.
Dinamično kočenje kada se vozilo
kreće
Kada se vozilo kreće i prekidač m se
drži potegnut, sistem električne
parkirne kočnice će usporiti vozilo, ali neće zaustaviti vozilo.
Čim se prekidač m otpusti,
dinamično kočenje se prekida.
Provera funkcionalnosti
Kada se vozilo ne kreće, postoji
mogućnost da se električna parkirna
kočnica automatski uključi. To se radi
kako bi se proverio sistem.

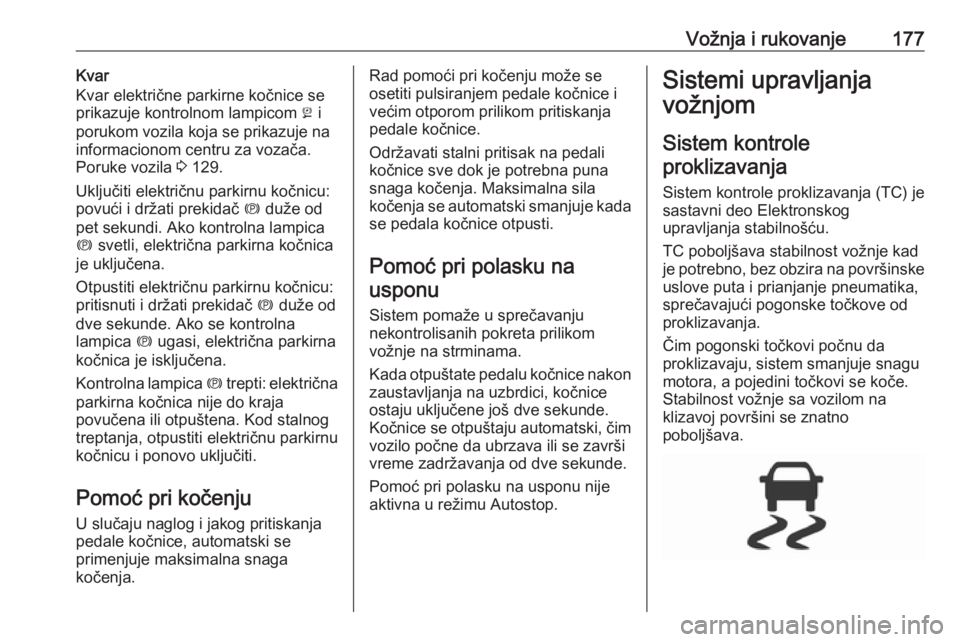

Vožnja i rukovanje177Kvar
Kvar električne parkirne kočnice se
prikazuje kontrolnom lampicom j i
porukom vozila koja se prikazuje na
informacionom centru za vozača.
Poruke vozila 3 129.
Uključiti električnu parkirnu kočnicu: povući i držati prekidač m duže od
pet sekundi. Ako kontrolna lampica
m svetli, električna parkirna kočnica
je uključena.
Otpustiti električnu parkirnu kočnicu:
pritisnuti i držati prekidač m duže od
dve sekunde. Ako se kontrolna
lampica m ugasi, električna parkirna
kočnica je isključena.
Kontrolna lampica m trepti: električna
parkirna kočnica nije do kraja
povučena ili otpuštena. Kod stalnog
treptanja, otpustiti električnu parkirnu
kočnicu i ponovo uključiti.
Pomoć pri kočenju U slučaju naglog i jakog pritiskanja
pedale kočnice, automatski se
primenjuje maksimalna snaga
kočenja.Rad pomoći pri kočenju može se
osetiti pulsiranjem pedale kočnice i
većim otporom prilikom pritiskanja
pedale kočnice.
Održavati stalni pritisak na pedali kočnice sve dok je potrebna puna
snaga kočenja. Maksimalna sila
kočenja se automatski smanjuje kada
se pedala kočnice otpusti.
Pomoć pri polasku na usponu
Sistem pomaže u sprečavanju
nekontrolisanih pokreta prilikom
vožnje na strminama.
Kada otpuštate pedalu kočnice nakon
zaustavljanja na uzbrdici, kočnice
ostaju uključene još dve sekunde.
Kočnice se otpuštaju automatski, čim vozilo počne da ubrzava ili se završi
vreme zadržavanja od dve sekunde.
Pomoć pri polasku na usponu nije
aktivna u režimu Autostop.Sistemi upravljanja
vožnjom
Sistem kontrole proklizavanja
Sistem kontrole proklizavanja (TC) je
sastavni deo Elektronskog
upravljanja stabilnošću.
TC poboljšava stabilnost vožnje kad
je potrebno, bez obzira na površinske
uslove puta i prianjanje pneumatika,
sprečavajući pogonske točkove od
proklizavanja.
Čim pogonski točkovi počnu da
proklizavaju, sistem smanjuje snagu
motora, a pojedini točkovi se koče.
Stabilnost vožnje sa vozilom na
klizavoj površini se znatno
poboljšava.

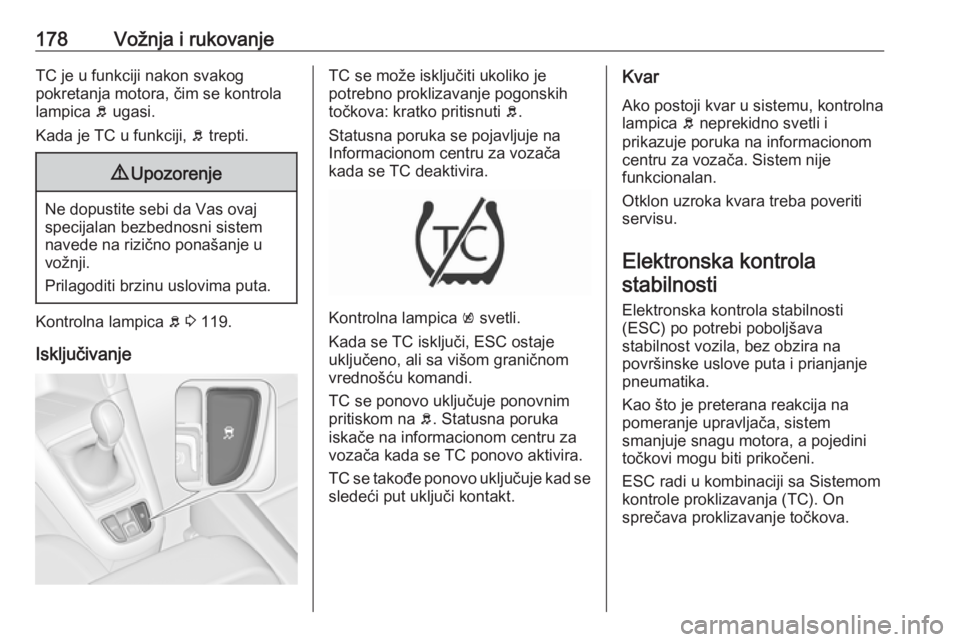

178Vožnja i rukovanjeTC je u funkciji nakon svakog
pokretanja motora, čim se kontrola
lampica b ugasi.
Kada je TC u funkciji, b trepti.9 Upozorenje
Ne dopustite sebi da Vas ovaj
specijalan bezbednosni sistem
navede na rizično ponašanje u
vožnji.
Prilagoditi brzinu uslovima puta.
Kontrolna lampica b 3 119.
Isključivanje
TC se može isključiti ukoliko je
potrebno proklizavanje pogonskih
točkova: kratko pritisnuti b.
Statusna poruka se pojavljuje na
Informacionom centru za vozača
kada se TC deaktivira.
Kontrolna lampica k svetli.
Kada se TC isključi, ESC ostaje
uključeno, ali sa višom graničnom
vrednošću komandi.
TC se ponovo uključuje ponovnim
pritiskom na b. Statusna poruka
iskače na informacionom centru za vozača kada se TC ponovo aktivira.
TC se takođe ponovo uključuje kad se
sledeći put uključi kontakt.
Kvar
Ako postoji kvar u sistemu, kontrolna
lampica b neprekidno svetli i
prikazuje poruka na informacionom
centru za vozača. Sistem nije
funkcionalan.
Otklon uzroka kvara treba poveriti
servisu.
Elektronska kontrola
stabilnosti
Elektronska kontrola stabilnosti
(ESC) po potrebi poboljšava
stabilnost vozila, bez obzira na
površinske uslove puta i prianjanje
pneumatika.
Kao što je preterana reakcija na
pomeranje upravljača, sistem
smanjuje snagu motora, a pojedini
točkovi mogu biti prikočeni.
ESC radi u kombinaciji sa Sistemom kontrole proklizavanja (TC). On
sprečava proklizavanje točkova.
