OPEL ZAFIRA C 2017.5 Инструкция по эксплуатации (in Russian)

Вождение и управление автомобилем179Если выбран режим Autostop,
стрелка тахометра должна указы‐
вать на AUTOSTOP .
После пуска двигателя стрелка
тахометра находится в зоне оборо‐
тов холостого хода.
В режиме Autostop система отопле‐
ния и тормозная система работают
в обычном режиме.
Условия включения режима
Autostop
Система автоматической оста‐
новки и пуска двигателя проверяет выполнение всех перечисленных
ниже условий.
● Система автоматической оста‐
новки и пуска двигателя не
отключена принудительно.
● Капот полностью закрыт.
● Дверь водителя закрыта или пристегнут ремень безопас‐
ности водителя.
● Аккумуляторная батарея авто‐ мобиля достаточно заряжена инаходится в исправном состоя‐
нии.
● Двигатель прогрет.● Температура охлаждающей жидкости двигателя не слиш‐
ком высока.
● Температура выхлопных газов двигателя не слишком высока,
например, после езды с боль‐
шой нагрузкой на двигатель.
● Температура окружающего воздуха выше -5 °C.
● Включение режима Autostop не
запрещено системой климат-
контроля.
● В камере вакуумного усили‐ теля тормозной системы
имеется достаточное разреже‐
ние.
● Не включен режим автомати‐ ческой регенерации сажевого
фильтра (на автомобилях с
дизельным двигателем).
● Автомобиль с момента послед‐
ней автоматической остановки
двигался со скоростью не
менее скорости пешехода.
Если какое-то из условий не выпол‐
няется, режим Autostop не вклю‐ чится.Некоторые параметры работы
системы климат-контроля не пред‐
усматривают возможность включе‐
ния режима Autostop. Подробные
сведения приведены в разделе,
посвященном системе климат-
контроля 3 165.
Режим Autostop может не вклю‐
чаться сразу после съезда со
скоростного шоссе.
Обкатка нового автомобиля 3 175.
Защита от разрядки
аккумуляторной батареи
автомобиля
Для обеспечения надежного пере‐
запуска двигателя в системе авто‐
матической остановки и пуска
двигателя реализовано несколько
функций защиты от разряда акку‐
муляторной батареи.
Меры снижения
энергопотребления
В режиме автоматической оста‐
новки двигателя ряд функций,
таких как дополнительный электри‐ ческий обогреватель и подогрев
заднего стекла, отключаются или
переводятся в режим

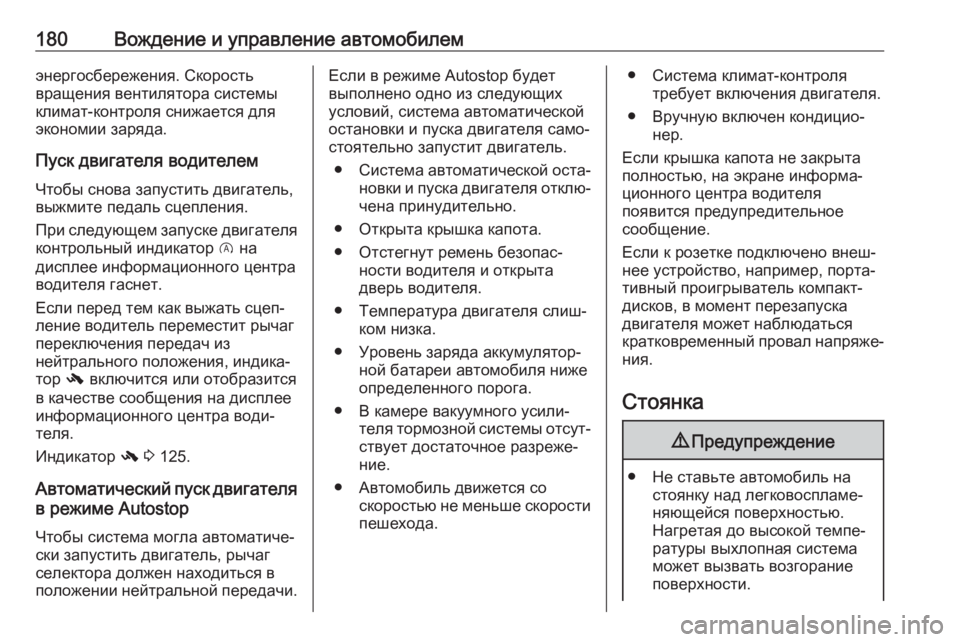

180Вождение и управление автомобилемэнергосбережения. Скорость
вращения вентилятора системы климат-контроля снижается для
экономии заряда.
Пуск двигателя водителем
Чтобы снова запустить двигатель,
выжмите педаль сцепления.
При следующем запуске двигателя контрольный индикатор D на
дисплее информационного центра
водителя гаснет.
Если перед тем как выжать сцеп‐
ление водитель переместит рычаг
переключения передач из
нейтрального положения, индика‐
тор - включится или отобразится
в качестве сообщения на дисплее
информационного центра води‐
теля.
Индикатор - 3 125.
Автоматический пуск двигателя
в режиме Autostop
Чтобы система могла автоматиче‐
ски запустить двигатель, рычаг
селектора должен находиться в
положении нейтральной передачи.Если в режиме Autostop будет
выполнено одно из следующих
условий, система автоматической
остановки и пуска двигателя само‐
стоятельно запустит двигатель.
● Система автоматической оста‐
новки и пуска двигателя отклю‐
чена принудительно.
● Открыта крышка капота.
● Отстегнут ремень безопас‐ ности водителя и открыта
дверь водителя.
● Температура двигателя слиш‐ ком низка.
● Уровень заряда аккумулятор‐ ной батареи автомобиля ниже
определенного порога.
● В камере вакуумного усили‐ теля тормозной системы отсут‐
ствует достаточное разреже‐
ние.
● Автомобиль движется со скоростью не меньше скоростипешехода.● Система климат-контроля требует включения двигателя.
● Вручную включен кондицио‐ нер.
Если крышка капота не закрыта полностью, на экране информа‐
ционного центра водителя
появится предупредительное
сообщение.
Если к розетке подключено внеш‐
нее устройство, например, порта‐
тивный проигрыватель компакт-
дисков, в момент перезапуска
двигателя может наблюдаться
кратковременный провал напряже‐
ния.
Стоянка9 Предупреждение
● Не ставьте автомобиль на
стоянку над легковоспламе‐
няющейся поверхностью.
Нагретая до высокой темпе‐
ратуры выхлопная система
может вызвать возгорание
поверхности.

Вождение и управление автомобилем181● Всегда затягивайте стояноч‐ный тормоз. При затягиваниистояночного тормоза не
нажимайте кнопку его
разблокировки. Особенно
тщательно затягивайте
тормоз на уклоне вверх или
вниз. Одновременно нажи‐
майте педаль тормоза, чтобы
облегчить выполнение этой
операции.
Если автомобиль оснащен электромеханическим стоя‐
ночным тормозом, потяните
выключатель m и удержи‐
вайте его не менее
одной секунды, пока индика‐
тор m не загорится постоян‐
ным светом и не включится стояночный тормоз 3 125.
● Заглушить двигатель.
● Если автомобиль стоит на ровной поверхности или на
подъеме, прежде чем выни‐
мать ключ зажигания, вклю‐
чите первую передачу или
переведите рычаг селектора
в положение P. Остановив‐шись на подъеме, поверните
передние колеса в сторону от бордюрного камня.
Если автомобиль стоит на
спуске, прежде чем выни‐
мать ключ зажигания, вклю‐
чите заднюю передачу или
переведите рычаг селектора
в положение P. Поверните
передние колеса к бордюр‐
ному камню.
● Закройте окна.
● Выньте ключ из замка зажи‐ гания. Покачайте рулевое
колесо, пока не почув‐
ствуете, что сработал его
блокиратор.
У автомобилей с автоматиче‐
ской коробкой передач ключ
можно вынуть только в том
случае, если рычаг селек‐
тора установлен в положение P .● Заприте автомобиль.
● Включите противоугонную сигнализацию.
● Вентиляторы охлаждения двигателя могут работать и
после выключения двигателя
3 254.Внимание
После работы двигателя на
высоких оборотах или при боль‐ ших нагрузках перед глушением
двигателю следует дать пора‐
ботать при малой нагрузке или
на нейтральной передаче в
течение примерно 30 секунд,
чтобы защитить турбонаддув.
Внимание
При очень низких температурах
окружающей среды не давайте
двигателю работать на холо‐
стом ходу более 5 минут, иначе
возможно повреждение двига‐
теля.

182Вождение и управление автомобилемПримечание
При аварии со срабатыванием
надувной подушки безопасности
двигатель заглушается автомати‐
чески, если автомобиль остана‐
вливается в течение определен‐
ного времени.Отработавшие газы9 Опасность
Отработавшие газы двигателя
содержат ядовитый угарный
газ, не имеющий цвета и запаха и способный, если его вдохнуть,
привести к смертельному
исходу.
При попадании отработавших газов в салон автомобиля
откройте окна. Устраните
причину неисправности на стан‐
ции техобслуживания.
Движение с открытым багаж‐
ным отделением не рекомен‐
дуется, поскольку при этом в
салон автомобиля могут
попасть отработавшие газы.
Сажевый фильтр
дизельного двигателя
Автоматическая очистка Система сажевого фильтра в
дизельном двигателе обеспечи‐
вает фильтрацию вредных частиц
сажи в отработавших газах двига‐
теля. В системе имеется функция
самоочищения, которая иниции‐
руется автоматически во время
движения без всякого уведомле‐
ния. Фильтр очищается периодиче‐ ски путем сжигания частиц сажи
при высокой температуре. Этот
процесс автоматически выполня‐
ется при определенных условиях
движения и может занимать до
25 минут. Обычно для этого
требуется время от семи до
двенадцати минут. При этом функ‐
ция Autostop будет недоступна,
также возможен повышенный
расход топлива. Запах и дым явля‐ ются нормальным следствием
процесса самоочистки.

Вождение и управление автомобилем183Система нуждается в очистке
В определенных режимах движе‐
ния, например при езде
на короткие дистанции, автомати‐
ческая регенерация невозможна.
Если фильтр нуждается в очистке,
а условия предыдущей поездки не позволили произвести автоматиче‐ скую регенерацию, включится
индикатор % и на дисплее инфор‐
мационного центра водителя в
комбинации приборов отобразится
предупредительное сообщение.
При засорении сажевого фильтра
загорается сигнализатор % и
отображается предупреждение.
Как можно скорее начните процесс очистки.
Сигнализатор % и предупреди‐
тельное сообщение мигают, если сажевый фильтр дизельного
двигателя заполнен полностью. Во
избежание повреждения двигателя
незамедлительно начните процесс
очистки.Активируйте процесс
регенерации
Чтобы инициировать процедуру
очистки, следует продолжать
движение, поддерживая частоту
вращения коленчатого вала двига‐ теля выше 2000 об/мин. При необ‐
ходимости, переключитесь на
понижающую передачу. При этом
начнется процедура очистки
фильтра твердых частиц.
При высоких оборотах и нагрузках
двигателя время регенерации
уменьшается.
Индикатор % погаснет, когда
процесс регенерации завершится. Продолжайте движение, пока
процесс самоочистки не завер‐
шится.Внимание
По возможности не следует
прерывать процесс регенера‐
ции. Продолжайте движение до
тех пор, пока процесс регенера‐ ции не будет завершен, чтобы
избежать необходимости
дополнительного обслуживания или ремонта.
Очистка невозможна
Если выполнить регенерацию по
каким-то причинам не удается, на
дисплее информационного центра
водителя в комбинации приборов
загорается сигнализатор Z и
отображается предупредительное
сообщение. Мощность двигателя
может снизиться. Немедленно
обратитесь за помощью на стан‐
цию техобслуживания.
Каталитический
нейтрализатор
Каталитический нейтрализатор
уменьшает содержание вредных
веществ в отработавших газах.
Внимание
Заправка топливом, марка кото‐ рого не соответствует приве‐
денному на страницах 3 234,

184Вождение и управление автомобилем3 312, может стать причиной
повреждения катализатора или
других компонентов Вашего
автомобиля.
Несгоревший бензин может
перегреть и повредить катали‐
тический нейтрализатор.
Поэтому избегайте чрезмерно
длительных запусков двига‐
теля, не допускайте попадания
в топливный бак влаги и не
заводите двигатель с толчка
или буксировкой.
При пропусках зажигания, неста‐
бильной работе двигателя, сниже‐
нии мощности двигателя или
других проблемах, как можно
скорее обратитесь для устранения
дефекта на станцию техобслужи‐
вания. В случае аварии, на корот‐
кое время можно продолжить
движение, при этом частота
вращения двигателя и скорость
автомобиля не должны быть высо‐
кими.
AdBlue
Общая информация Технология выборочной каталити‐
ческий нейтрализации
(BlueInjection) позволяет суще‐
ственно снизить содержание окси‐
дов азота в выхлопных газах. Это
достигается благодаря впрыску
специальной жидкости в выхлоп‐
ную систему. Аммиак, выделяю‐
щийся из жидкости, реагирует с
оксидами азота (NO x) выхлопных
азов с образованием азота и воды.
Применяется жидкость марки
AdBlue ®
. Это нетоксичная, негорю‐
чая, не имеющая запаха жидкость, состоящая из 32% мочевины и
68% воды.9 Предупреждение
Избегайте попадания AdBlue в
глаза и на кожу.
При попадании в глаза или на
кожу промойте водой.
Внимание
Избегайте попадания AdBlue на
лакокрасочные покрытия.
При попадании промойте водой.
AdBlue замерзает при температуре
примерно -11 °C. Автомобиль осна‐ щен устройством предваритель‐
ного нагрева AdBlue, обеспечиваю‐
щим нейтрализацию выбросов при
низких температурах. Устройство
предварительного нагрева AdBlue
работает автоматически.
Расход AdBlue обычно составляет
примерно 1,2 литра на 1000 км в автомобилях с двигателем
B16DTH или B16DTJ и примерно
два литра на 1000 км в автомоби‐
лях с двигателем B20DTH. Расход
может повышаться в зависимости
от манеры вождения и ситуации
(например, при большой загрузке
или при буксировке прицепа).

Вождение и управление автомобилем185Бак AdBlueКогда остается примерно пять
литров жидкости, срабатывает
реле уровня. Предупреждающие
сообщения отображаются только
ниже этого уровня. Объем в баке
3 317.
Предупреждение о снижении
уровня
В зависимости от расчетного
запаса хода для AdBlue в инфор‐
мационном центре водителя
отображаются различные преду‐
преждения. Эти сообщения и огра‐
ничения установлены законода‐
тельно.
Первое предупреждение, которое
может выводиться на экран:
AdBlue Расстояние: 2400 км .
Это предупреждение появляется
на короткое время с указанием
расчетного запаса хода. Ограниче‐ ния на движение не наклады‐
ваются.
Следующий уровень предупрежде‐
ния достигается, когда запас хода
снижается ниже 1750 км. Сообще‐ние с указанием текущего запаса
хода отображается каждый раз при включении зажигания и пропадает
только после подтверждения
3 132 . Долейте AdBlue раньше, чем
будет достигнут следующий
уровень предупреждения.
При запасе хода для AdBlue
меньше 900 км на экране попере‐
менно отображаются следующие
предупреждающие сообщения,
которые невозможно удалить:
● AdBlue Низкий уровень
Требуется заполнить
● Перезапуск двиг. предотвр.
900 км .
Кроме того, постоянно мигает конт‐
рольный индикатор Y.
Примечание
При высоком расходе AdBlue это предупреждение может
появиться в информационном
центре водителя без прохожде‐
ния предыдущих уровней.
Последний уровень предупрежде‐
ния достигается, когда бак AdBlue
оказывается пустым. Повторный
запуск двигателя становитсяневозможен. На экране попере‐
менно отображаются следующие
предупреждающие сообщения,
которые невозможно удалить:
● AdBlue Пусто Требуется
заполнить
● Двигатель не перезапустится .
Кроме того, постоянно мигает конт‐
рольный индикатор Y.
После активной блокировки
запуска двигателя появляется
следующее сообщение:
Заполнить AdBlue Завести
автомобиль .
Чтобы можно было запустить
двигатель, необходимо залить
полный бак AdBlue.
Предупреждения о высоком
уровне выбросов
Если уровень выбросов превы‐
шает определенное значение, в
информационном центре водителя
(DIC) отображаются предупреж‐
дающие сообщения, аналогичные
сообщениям о выходе за пределы
диапазонов.

186Вождение и управление автомобилемПоявляются сообщения о необхо‐
димости проверки выхлопной
системы и в конце концов - сооб‐
щение о блокировке запуска двига‐
теля. Эти ограничения наклады‐
ваются законодательством.
Обратитесь на станцию техобслу‐
живания.
Дозаправка AdBlueВнимание
Используйте только жидкость
AdBlue, соответствующую евро‐
пейским стандартам DIN 70 070
и ISO 22241-1.
Не используйте присадки.
Не разбавляйте раствор AdBlue.
Иначе возможно повреждение системы выборочной каталити‐
ческой нейтрализации.
Примечание
Если нет возможности воспользо‐ ваться насосом с насадкой для
пассажирских автомобилей на
АЗС, используйте для дозаправки
только бутыли и канистры с
AdBlue с герметичным переходни‐ ком, чтобы исключить расплески‐
вание и перелив, а также чтобы не
допустить попадания наружу
паров из бака. AdBlue в бутылях и
канистрах продается на многих
АЗС, а также у дилеров Opel и в
других розничных магазинах.
Поскольку жидкость AdBlue имеет
ограниченный срок годности,
перед дозаправкой проверьте
срок хранения.
Примечание
Система распознает дозаправку
AdBlue только если уровень в баке достигает порога срабатывания
реле уровня.
Если система не распознает доза‐
правку жидкостью AdBlue:
1. Совершите на автомобиле поездку без остановок продол‐жительностью 10 минут,следя, чтобы скорость автомо‐
биля постоянно была выше
20 км/ч.
2. Если дозаправка жидкостью AdBlue успешно обнаружена,
ограничения, связанные с
отсутствием AdBlue, будут
сняты.
Если дозаправка AdBlue не
распознается, обратитесь за
помощью на станцию техобслужи‐ вания.
При дозаправке AdBlue при температуре ниже -11 °C факт
дозаправки может не быть заме‐
чен системой. Если это
произошло, необходимо припар‐
ковать автомобиль на горизо‐
нтальной площадке в более
теплом месте и подождать, пока
AdBlue растает.
Примечание
При отворачивании защитной
крышки с заливной горловины
возможно выделение аммиачных
паров. Пары имеют резкий запах;
избегайте их вдыхания. Вдыхание паров неопасно.

Вождение и управление автомобилем187Бак AdBlue необходимо залить
полностью. Это становится необ‐
ходимо, если предупреждающее
сообщение о блокировании
запуска двигателя, уже отобража‐
ется.
Автомобиль должен быть припар‐
кован на горизонтальном участке.
Крышка заливной горловины бака
AdBlue расположена под крышкой
горловины топливного бака с
правой стороны автомобиля.
Заправочный лючок открывается
только если замки автомобиля
разблокированы.
1. Выньте ключ зажигания из замка.
2. Закройте все двери, чтобы не допустить попадания паров
аммиака в салон автомобиля.
3. Откройте крышку топливоза‐ правочной горловины, нажав нанее 3 239.
4. Скрутите предохранительную
пробку с заправочной горло‐
вины.
5. Откройте канистру с AdBlue.
6. Присоедините один конец шланга к канистре и навинтите
другой конец на заливную
горловину.
7. Поднимайте канистру, пока она не опустеет или пока жидкость
не перестанет вытекать. Это
может занять до пяти минут.
8. Опустите канистру на землю и подождите 15 секунд, чтобы
шланг опустел.
9. Отвинтите шланг от заливной горловины.
10. Установите защитную крышку и
поверните по часовой стрелке
до фиксации.
Примечание
Утилизируйте тару от AdBlue в соответствии с действующими
нормативами по охране окружаю‐
щей среды. Шланг можно исполь‐
зовать повторно, если промыть
его чистой водой до того, как
высохнет AdBlue.

188Вождение и управление автомобилемАвтоматическая
коробка передач
Автоматическая коробка передач
допускает автоматическое пере‐
ключение передач (автоматиче‐
ский режим) или ручное переклю‐
чение передач (ручной режим).
В режиме ручного переключения
M водитель может самостоятельно
переключать передачи, смещая
рычаг селектора в сторону знака
"+" или "–" 3 190.
Дисплей коробки передачНа дисплей информационного
центра водителя выводится режим ее работы и выбранная передача.
В автоматическом режиме
программа вождения указывается
символом D.
В ручном режиме отображается
символ M и номер выбранной пере‐
дачи.
R указывает заднюю передачу.
N указывает нейтральное положе‐
ние.
P указывает положение парковки.Рычаг переключения
передачP:положение для парковки,
колеса заблокированы, допус‐
кается устанавливать только
на стоящем автомобиле с
включенным стояночным
тормозомR:передачу заднего хода можно
включить, только если автомо‐ биль неподвиженN:нейтральное положениеD:автоматический режимM:ручной режим
