OPEL ZAFIRA C 2017.5 Посібник з експлуатації (in Ukrainian)

Зберігання99Роздільна сітка у передній
частині багажника
Встановлюється безпосередньо
перед дверима багажного
відділення.
Перед монтажем вставте чотири кінцевих елементи рейок сітки,
повертаючи ці елементи проти
годинникової стрілки.
Щоб установити рейки, злегка
проштовхніть одночасно обидві
рейки та вставте їх у відповідні
отвори рами дверей багажного
відділення. Довшу рейку вставте
зверху.
Щоб зняти сітку, стисніть рейки та
вийміть їх.
Сітка безпеки
Сітку безпеки можна встановити за сидіннями другого ряду або за
передніми сидіннями.
Не можна перевозити пасажирів за сіткою безпеки.
Не можна перевозити
пасажирів за сіткою безпеки
● У рамі даху над сидіннями другого ряду знаходяться
монтажні отвори: підвісьте та
закріпіть рейку сітки з одного
боку, після цього стисніть рейку з іншого боку, також підвісьте
та закріпіть її.
● Під'єднайте гачки ременів сітки
безпеки до передніх отворів
для кріплення, що знаходяться
з двох боків багажного
відділення.
● Натягніть обидва ремені, потягнувши за вільний кінець.

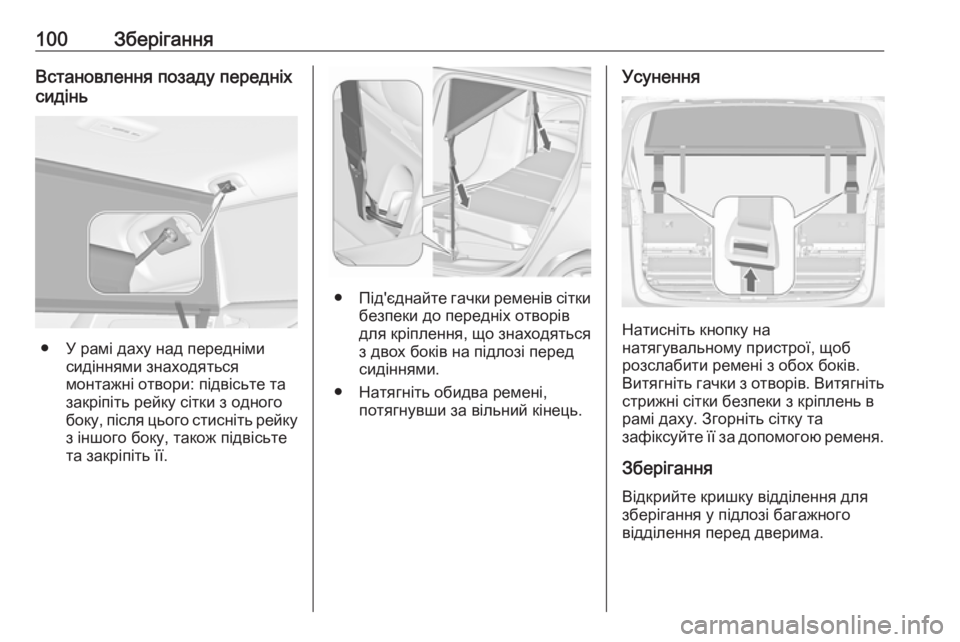

100ЗберіганняВстановлення позаду передніх
сидінь
● У рамі даху над передніми сидіннями знаходяться
монтажні отвори: підвісьте та
закріпіть рейку сітки з одного
боку, після цього стисніть рейку з іншого боку, також підвісьтета закріпіть її.
● Під'єднайте гачки ременів сітки
безпеки до передніх отворів
для кріплення, що знаходяться
з двох боків на підлозі перед
сидіннями.
● Натягніть обидва ремені, потягнувши за вільний кінець.
Усунення
Натисніть кнопку на
натягувальному пристрої, щоб
розслабити ремені з обох боків.
Витягніть гачки з отворів. Витягніть
стрижні сітки безпеки з кріплень в
рамі даху. Згорніть сітку та
зафіксуйте її за допомогою ременя.
Зберігання Відкрийте кришку відділення для
зберігання у підлозі багажного
відділення перед дверима.

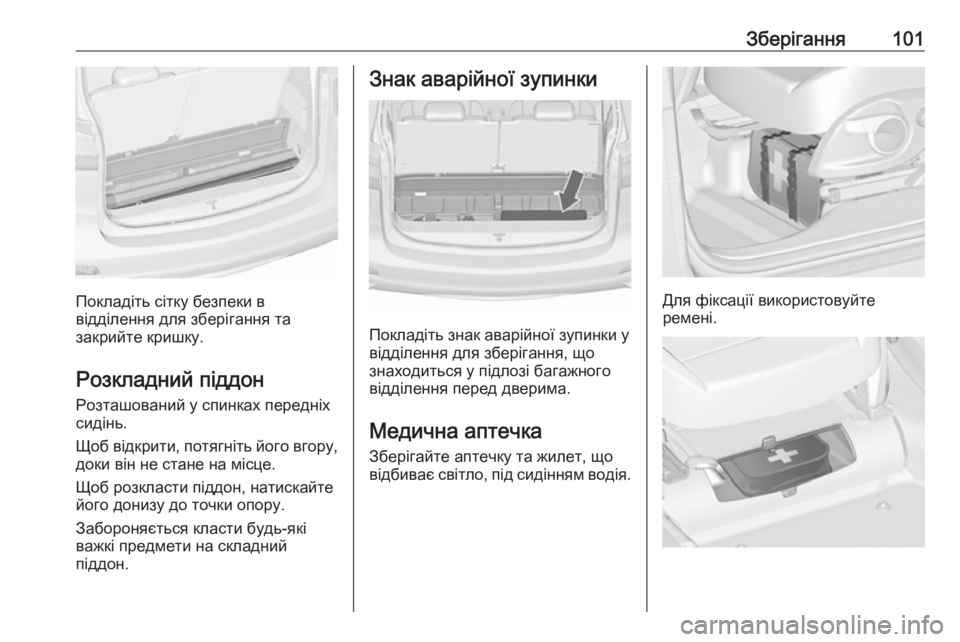

Зберігання101
Покладіть сітку безпеки в
відділення для зберігання та
закрийте кришку.
Розкладний піддон Розташований у спинках передніх
сидінь.
Щоб відкрити, потягніть його вгору,
доки він не стане на місце.
Щоб розкласти піддон, натискайте
його донизу до точки опору.
Забороняється класти будь-які
важкі предмети на складний
піддон.
Знак аварійної зупинки
Покладіть знак аварійної зупинки у
відділення для зберігання, що
знаходиться у підлозі багажного відділення перед дверима.
Медична аптечка
Зберігайте аптечку та жилет, що
відбиває світло, під сидінням водія.
Для фіксації використовуйте
ремені.

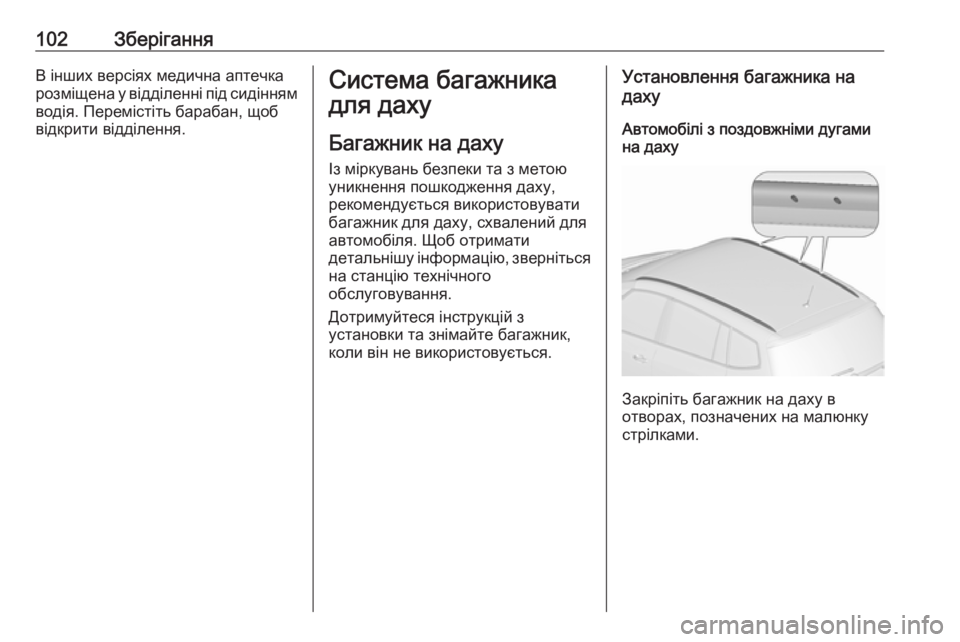

102ЗберіганняВ інших версіях медична аптечка
розміщена у відділенні під сидінням
водія. Перемістіть барабан, щоб відкрити відділення.Система багажника
для даху
Багажник на даху Із міркувань безпеки та з метою
уникнення пошкодження даху,
рекомендується використовувати
багажник для даху, схвалений для
автомобіля. Щоб отримати
детальнішу інформацію, зверніться на станцію технічного
обслуговування.
Дотримуйтеся інструкцій з
установки та знімайте багажник, коли він не використовується.Установлення багажника на
даху
Автомобілі з поздовжніми дугами на даху
Закріпіть багажник на даху в
отворах, позначених на малюнку
стрілками.

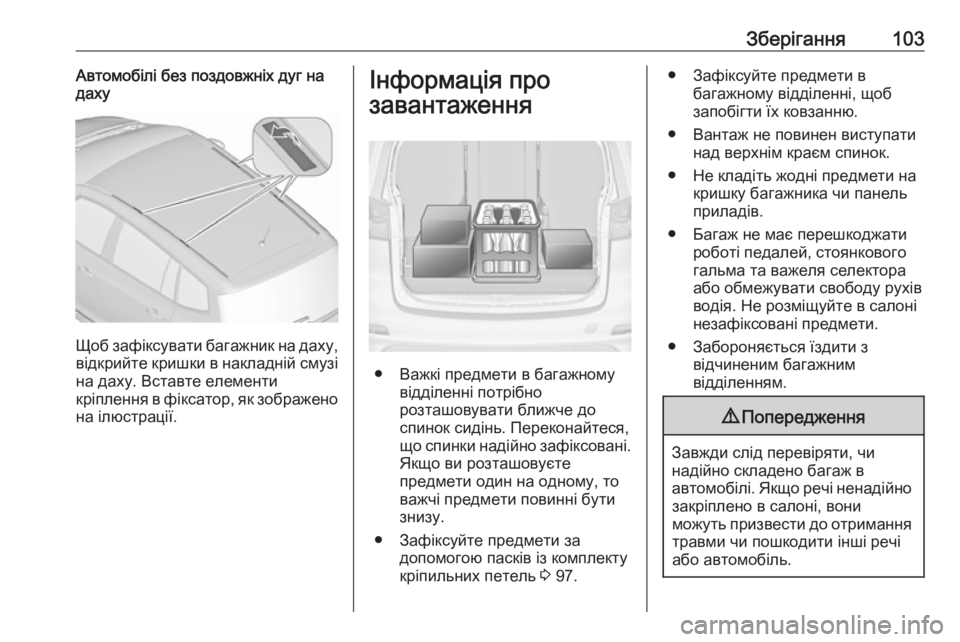

Зберігання103Автомобілі без поздовжніх дуг на
даху
Щоб зафіксувати багажник на даху,
відкрийте кришки в накладній смузі на даху. Вставте елементи
кріплення в фіксатор, як зображено на ілюстрації.
Інформація про
завантаження
● Важкі предмети в багажному відділенні потрібно
розташовувати ближче до
спинок сидінь. Переконайтеся,
що спинки надійно зафіксовані.
Якщо ви розташовуєте
предмети один на одному, то важчі предмети повинні бути
знизу.
● Зафіксуйте предмети за допомогою пасків із комплекту
кріпильних петель 3 97.
● Зафіксуйте предмети в
багажному відділенні, щоб
запобігти їх ковзанню.
● Вантаж не повинен виступати над верхнім краєм спинок.
● Не кладіть жодні предмети на кришку багажника чи панель
приладів.
● Багаж не має перешкоджати роботі педалей, стоянкового
гальма та важеля селектора
або обмежувати свободу рухів
водія. Не розміщуйте в салоні
незафіксовані предмети.
● Забороняється їздити з відчиненим багажним
відділенням.9 Попередження
Завжди слід перевіряти, чи
надійно складено багаж в
автомобілі. Якщо речі ненадійно закріплено в салоні, вони
можуть призвести до отримання
травми чи пошкодити інші речі або автомобіль.

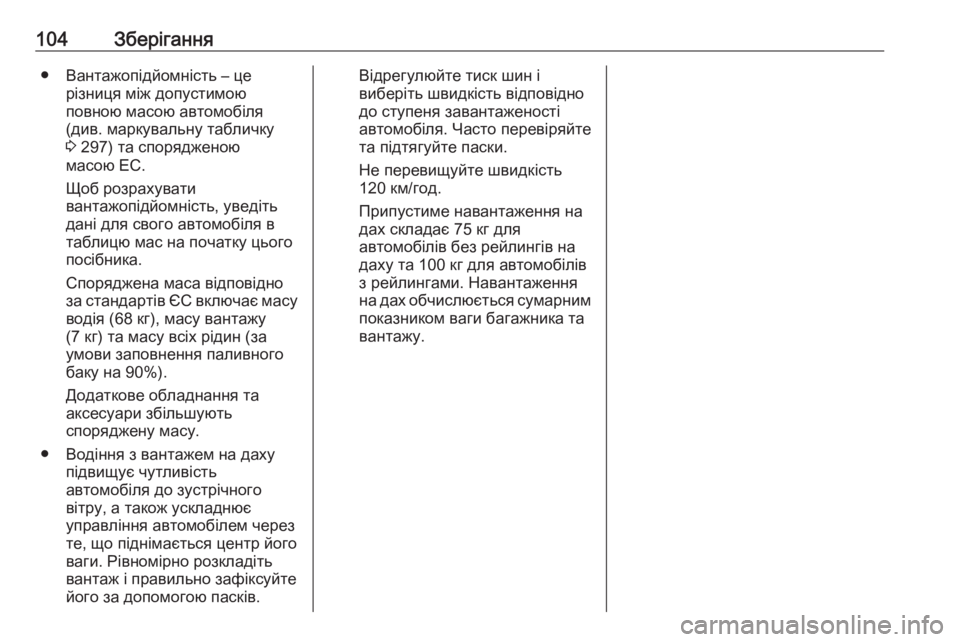

104Зберігання● Вантажопідйомність – церізниця між допустимою
повною масою автомобіля
(див. маркувальну табличку 3 297) та спорядженою
масою EC.
Щоб розрахувати
вантажопідйомність, уведіть
дані для свого автомобіля в
таблицю мас на початку цього
посібника.
Споряджена маса відповідно
за стандартів ЄС включає масу водія (68 кг), масу вантажу
(7 кг) та масу всіх рідин (за
умови заповнення паливного
баку на 90%).
Додаткове обладнання та
аксесуари збільшують
споряджену масу.
● Водіння з вантажем на даху підвищує чутливість
автомобіля до зустрічного
вітру, а також ускладнює
управління автомобілем через
те, що піднімається центр його
ваги. Рівномірно розкладіть
вантаж і правильно зафіксуйте
його за допомогою пасків.Відрегулюйте тиск шин і
виберіть швидкість відповідно
до ступеня завантаженості
автомобіля. Часто перевіряйте
та підтягуйте паски.
Не перевищуйте швидкість
120 км/год.
Припустиме навантаження на
дах складає 75 кг для
автомобілів без рейлингів на
даху та 100 кг для автомобілів
з рейлингами. Навантаження
на дах обчислюється сумарним
показником ваги багажника та
вантажу.

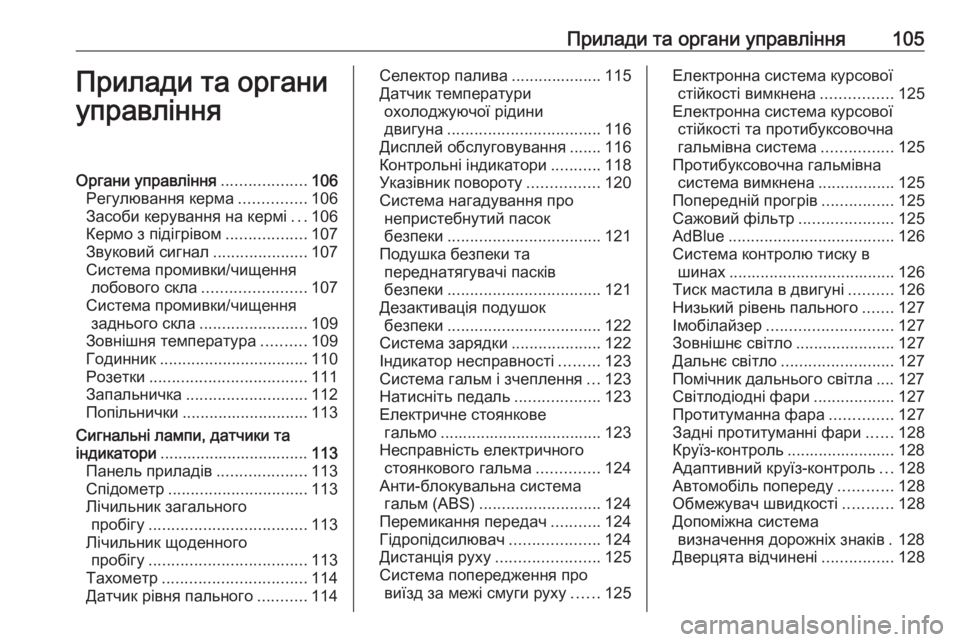

Прилади та органи управління105Прилади та органи
управлінняОргани управління ...................106
Регулювання керма ...............106
Засоби керування на кермі ...106
Кермо з підігрівом ..................107
Звуковий сигнал .....................107
Система промивки/чищення лобового скла ....................... 107
Система промивки/чищення заднього скла ........................ 109
Зовнішня температура ..........109
Годинник ................................. 110
Розетки ................................... 111
Запальничка ........................... 112
Попільнички ............................ 113
Сигнальні лампи, датчики та індикатори ................................. 113
Панель приладів ....................113
Спідометр ............................... 113
Лічильник загального пробігу ................................... 113
Лічильник щоденного пробігу ................................... 113
Тахометр ................................ 114
Датчик рівня пального ...........114Селектор палива ....................115
Датчик температури охолоджуючої рідини
двигуна .................................. 116
Дисплей обслуговування ....... 116
Контрольні індикатори ...........118
Указівник повороту ................120
Система нагадування про непристебнутий пасок
безпеки .................................. 121
Подушка безпеки та переднатягувачі пасків
безпеки .................................. 121
Дезактивація подушок безпеки .................................. 122
Система зарядки ....................122
Індикатор несправності .........123
Система гальм і зчеплення ...123
Натисніть педаль ...................123
Електричне стоянкове гальмо .................................... 123
Несправність електричного стоянкового гальма ..............124
Анти-блокувальна система гальм (ABS) ........................... 124
Перемикання передач ...........124
Гідропідсилювач ....................124
Дистанція руху .......................125
Система попередження про виїзд за межі смуги руху ......125Електронна система курсової
стійкості вимкнена ................125
Електронна система курсової стійкості та протибуксовочна
гальмівна система ................125
Протибуксовочна гальмівна система вимкнена .................125
Попередній прогрів ................125
Сажовий фільтр .....................125
AdBlue ..................................... 126
Система контролю тиску в шинах ..................................... 126
Тиск мастила в двигуні ..........126
Низький рівень пального .......127
Імобілайзер ............................ 127
Зовнішнє світло ......................127
Дальнє світло ......................... 127
Помічник дальнього світла .... 127
Світлодіодні фари ..................127
Протитуманна фара ..............127
Задні протитуманні фари ......128
Круїз-контроль ........................ 128
Адаптивний круїз-контроль ...128
Автомобіль попереду ............128
Обмежувач швидкості ...........128
Допоміжна система визначення дорожніх знаків . 128
Дверцята відчинені ................128

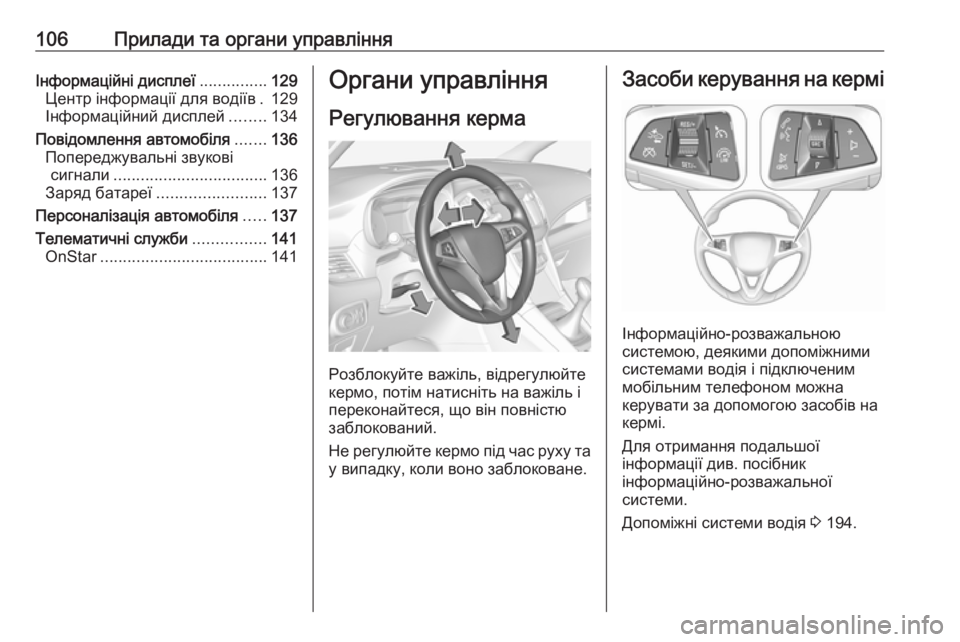

106Прилади та органи управлінняІнформаційні дисплеї...............129
Центр інформації для водіїв . 129
Інформаційний дисплей ........134
Повідомлення автомобіля .......136
Попереджувальні звукові сигнали .................................. 136
Заряд батареї ........................ 137
Персоналізація автомобіля .....137
Телематичні служби ................141
OnStar ..................................... 141Органи управління
Регулювання керма
Розблокуйте важіль, відрегулюйте
кермо, потім натисніть на важіль і
переконайтеся, що він повністю
заблокований.
Не регулюйте кермо під час руху та
у випадку, коли воно заблоковане.
Засоби керування на кермі
Інформаційно-розважальною
системою, деякими допоміжними
системами водія і підключеним
мобільним телефоном можна
керувати за допомогою засобів на
кермі.
Для отримання подальшої
інформації див. посібник
інформаційно-розважальної
системи.
Допоміжні системи водія 3 194.

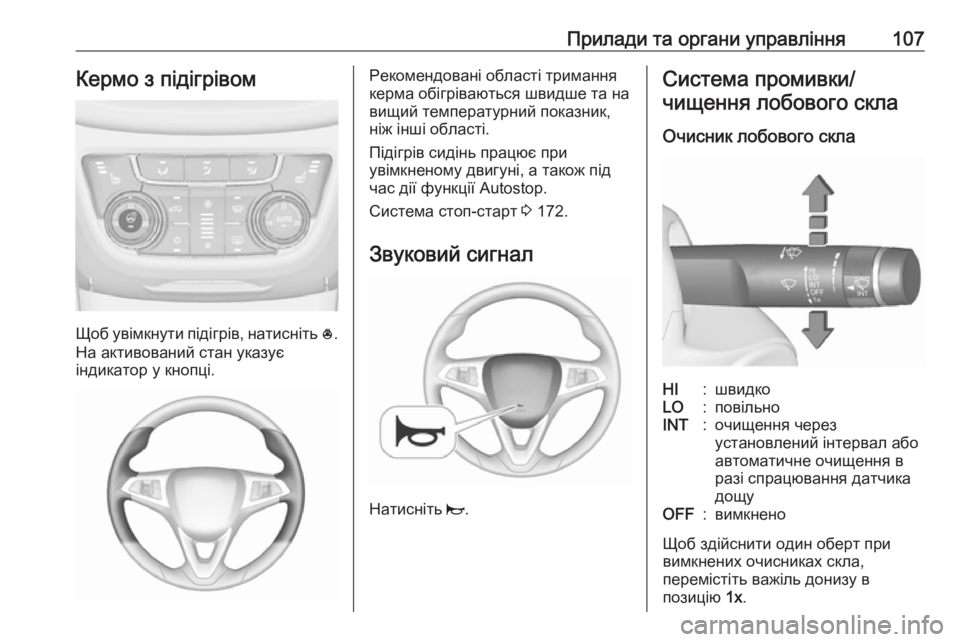

Прилади та органи управління107Кермо з підігрівом
Щоб увімкнути підігрів, натисніть *.
На активований стан указує
індикатор у кнопці.
Рекомендовані області тримання
керма обігріваються швидше та на
вищий температурний показник,
ніж інші області.
Підігрів сидінь працює при
увімкненому двигуні, а також під час дії функції Autostop.
Система стоп-старт 3 172.
Звуковий сигнал
Натисніть j.
Система промивки/
чищення лобового скла
Очисник лобового склаHI:швидкоLO:повільноINT:очищення через
установлений інтервал або
автоматичне очищення в
разі спрацювання датчика
дощуOFF:вимкнено
Щоб здійснити один оберт при
вимкнених очисниках скла,
перемістіть важіль донизу в
позицію 1x.

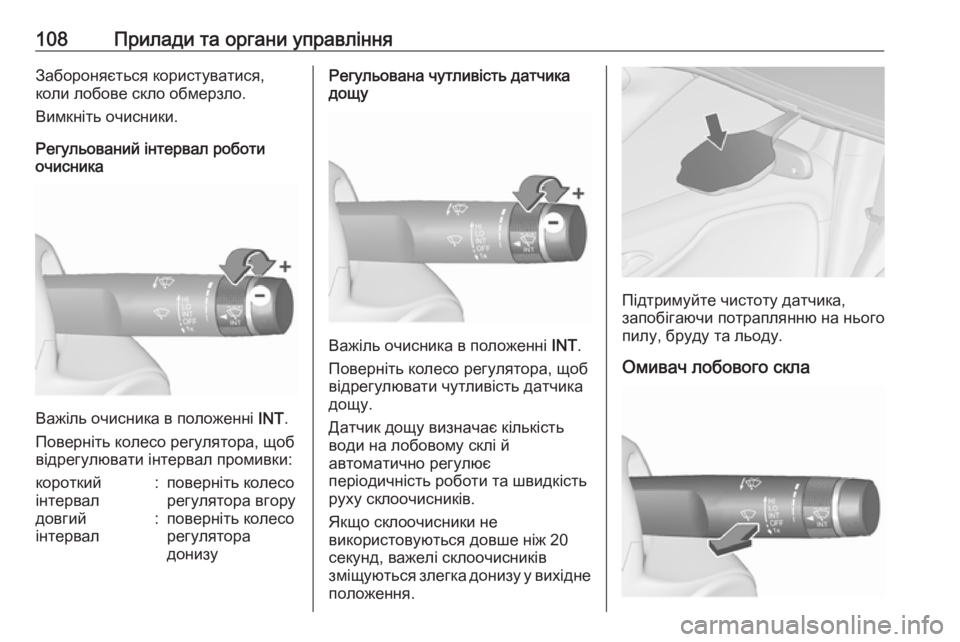

108Прилади та органи управлінняЗабороняється користуватися,
коли лобове скло обмерзло.
Вимкніть очисники.
Регульований інтервал роботи
очисника
Важіль очисника в положенні INT.
Поверніть колесо регулятора, щоб
відрегулювати інтервал промивки:
короткий
інтервал:поверніть колесо
регулятора вгорудовгий
інтервал:поверніть колесо регулятора
донизуРегульована чутливість датчика
дощу
Важіль очисника в положенні INT.
Поверніть колесо регулятора, щоб
відрегулювати чутливість датчика
дощу.
Датчик дощу визначає кількість
води на лобовому склі й
автоматично регулює
періодичність роботи та швидкість
руху склоочисників.
Якщо склоочисники не
використовуються довше ніж 20
секунд, важелі склоочисників
зміщуються злегка донизу у вихідне положення.
Підтримуйте чистоту датчика,
запобігаючи потраплянню на нього
пилу, бруду та льоду.
Омивач лобового скла
