Bilvård219Halvljus (1)
1.Vrid kåpan moturs och ta bort den.
2. Vrid lamphållaren motsols så att
den frigörs. Ta ut lamphållaren ur
reflektorhuset.
3. Ta bort lampan från kabelkon‐ takten genom att dra den.
4. Byt ut lampan och anslut den till kabelkontakten.
5. Sätt in lamphållaren så att klack‐ arna på hållaren stämmer över‐
ens med urtagen i reflektorhuset
och vrid den åt höger.
6. Montera kåpan och vrid den medsols.
Helljus (2)
1. Vrid kåpan moturs och ta bort den.
2. Ta ut lamphållaren ur reflektor‐
huset.

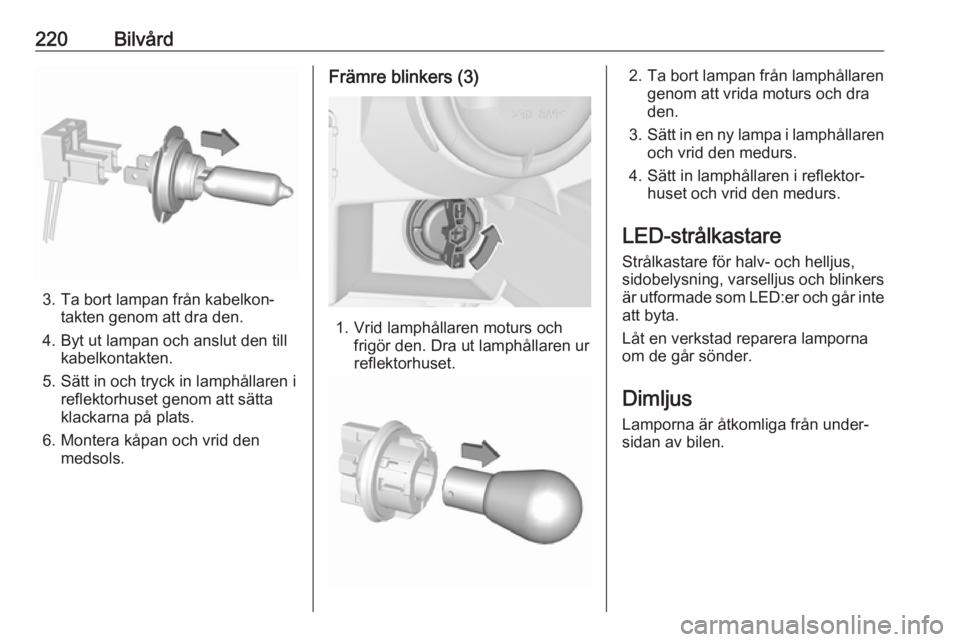

220Bilvård
3. Ta bort lampan från kabelkon‐takten genom att dra den.
4. Byt ut lampan och anslut den till kabelkontakten.
5. Sätt in och tryck in lamphållaren i reflektorhuset genom att sätta
klackarna på plats.
6. Montera kåpan och vrid den medsols.
Främre blinkers (3)
1. Vrid lamphållaren moturs ochfrigör den. Dra ut lamphållaren ur
reflektorhuset.
2. Ta bort lampan från lamphållaren genom att vrida moturs och dra
den.
3. Sätt in en ny lampa i lamphållaren
och vrid den medurs.
4. Sätt in lamphållaren i reflektor‐ huset och vrid den medurs.
LED-strålkastare
Strålkastare för halv- och helljus,
sidobelysning, varselljus och blinkers
är utformade som LED:er och går inte
att byta.
Låt en verkstad reparera lamporna
om de går sönder.
Dimljus
Lamporna är åtkomliga från under‐
sidan av bilen.

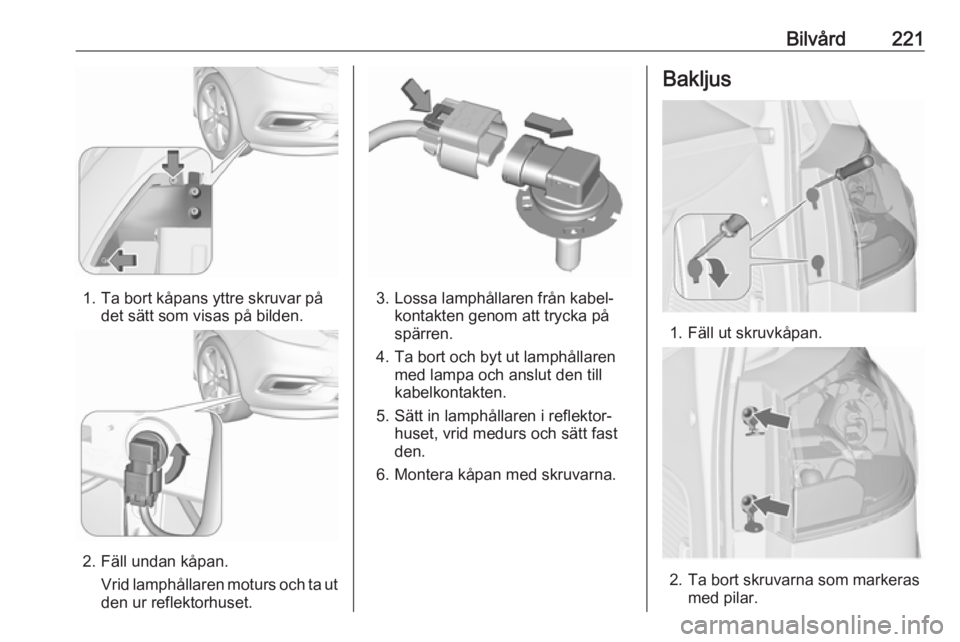

Bilvård221
1. Ta bort kåpans yttre skruvar pådet sätt som visas på bilden.
2. Fäll undan kåpan.
Vrid lamphållaren moturs och ta ut
den ur reflektorhuset.
3. Lossa lamphållaren från kabel‐ kontakten genom att trycka på
spärren.
4. Ta bort och byt ut lamphållaren med lampa och anslut den till
kabelkontakten.
5. Sätt in lamphållaren i reflektor‐ huset, vrid medurs och sätt fast
den.
6. Montera kåpan med skruvarna.
Bakljus
1. Fäll ut skruvkåpan.
2. Ta bort skruvarna som markeras med pilar.

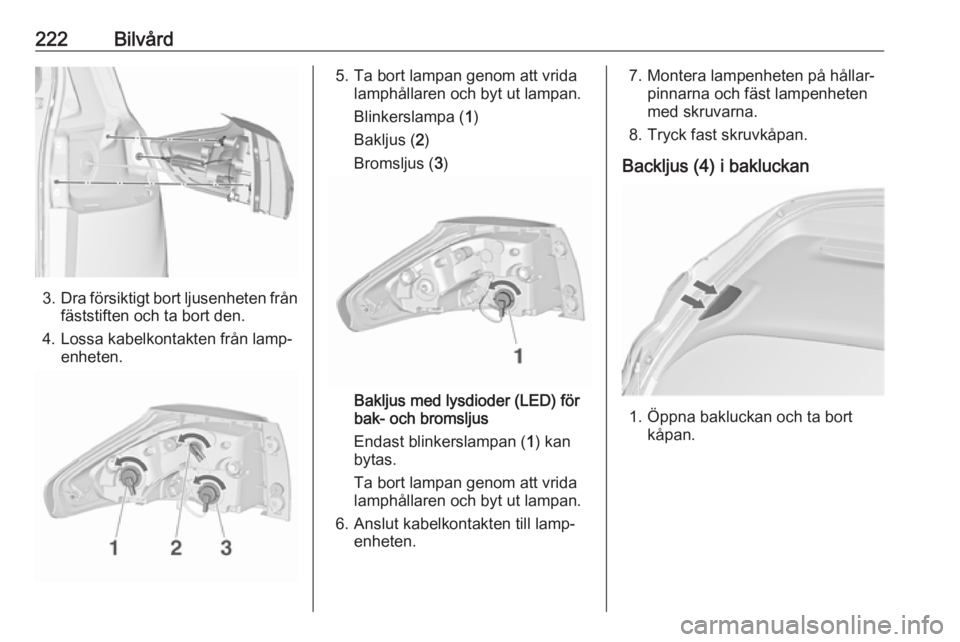

222Bilvård
3.Dra försiktigt bort ljusenheten från
fäststiften och ta bort den.
4. Lossa kabelkontakten från lamp‐ enheten.
5. Ta bort lampan genom att vridalamphållaren och byt ut lampan.
Blinkerslampa ( 1)
Bakljus ( 2)
Bromsljus ( 3)
Bakljus med lysdioder (LED) för
bak- och bromsljus
Endast blinkerslampan ( 1) kan
bytas.
Ta bort lampan genom att vrida
lamphållaren och byt ut lampan.
6. Anslut kabelkontakten till lamp‐ enheten.
7. Montera lampenheten på hållar‐ pinnarna och fäst lampenheten
med skruvarna.
8. Tryck fast skruvkåpan.
Backljus (4) i bakluckan
1. Öppna bakluckan och ta bort kåpan.

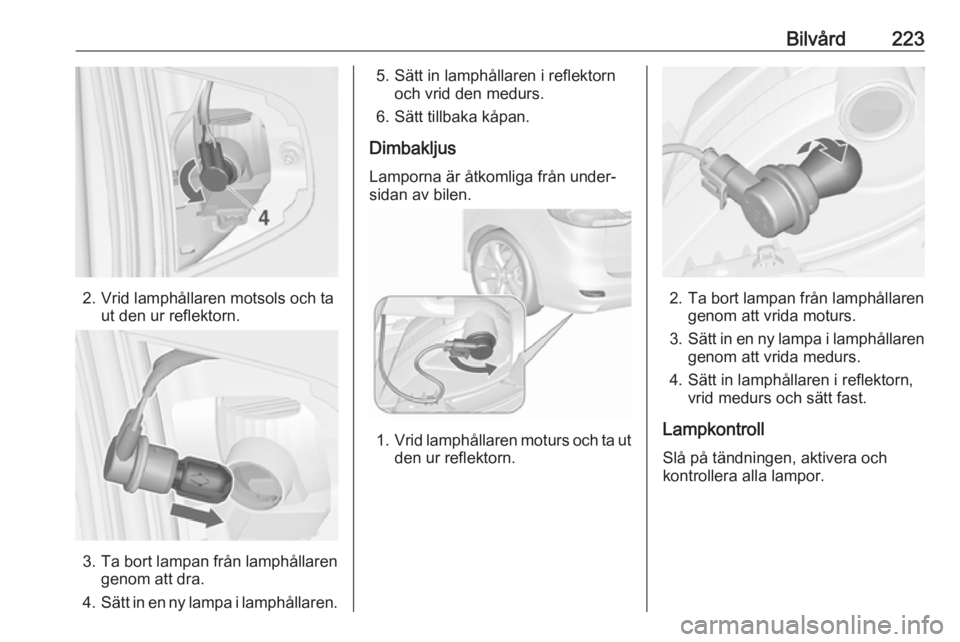

Bilvård223
2. Vrid lamphållaren motsols och taut den ur reflektorn.
3. Ta bort lampan från lamphållarengenom att dra.
4. Sätt in en ny lampa i lamphållaren.
5. Sätt in lamphållaren i reflektorn
och vrid den medurs.
6. Sätt tillbaka kåpan.
Dimbakljus Lamporna är åtkomliga från under‐
sidan av bilen.
1. Vrid lamphållaren moturs och ta ut
den ur reflektorn.
2. Ta bort lampan från lamphållaren genom att vrida moturs.
3. Sätt in en ny lampa i lamphållaren
genom att vrida medurs.
4. Sätt in lamphållaren i reflektorn, vrid medurs och sätt fast.
Lampkontroll
Slå på tändningen, aktivera och
kontrollera alla lampor.

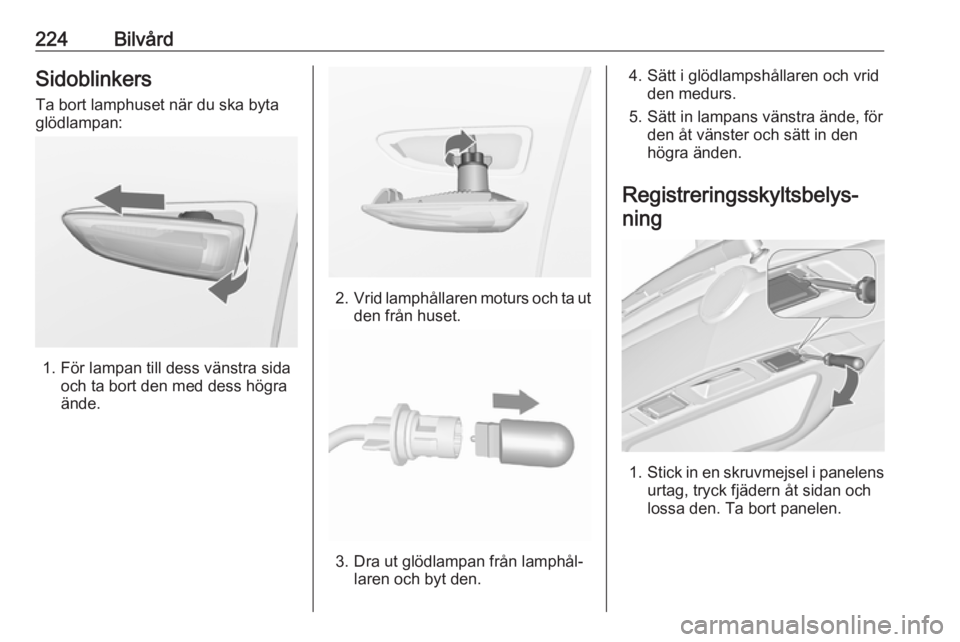

224BilvårdSidoblinkers
Ta bort lamphuset när du ska byta
glödlampan:
1. För lampan till dess vänstra sida och ta bort den med dess högra
ände.
2. Vrid lamphållaren moturs och ta ut
den från huset.
3. Dra ut glödlampan från lamphål‐ laren och byt den.
4. Sätt i glödlampshållaren och vridden medurs.
5. Sätt in lampans vänstra ände, för den åt vänster och sätt in den
högra änden.
Registreringsskyltsbelys‐ ning
1. Stick in en skruvmejsel i panelens
urtag, tryck fjädern åt sidan och
lossa den. Ta bort panelen.

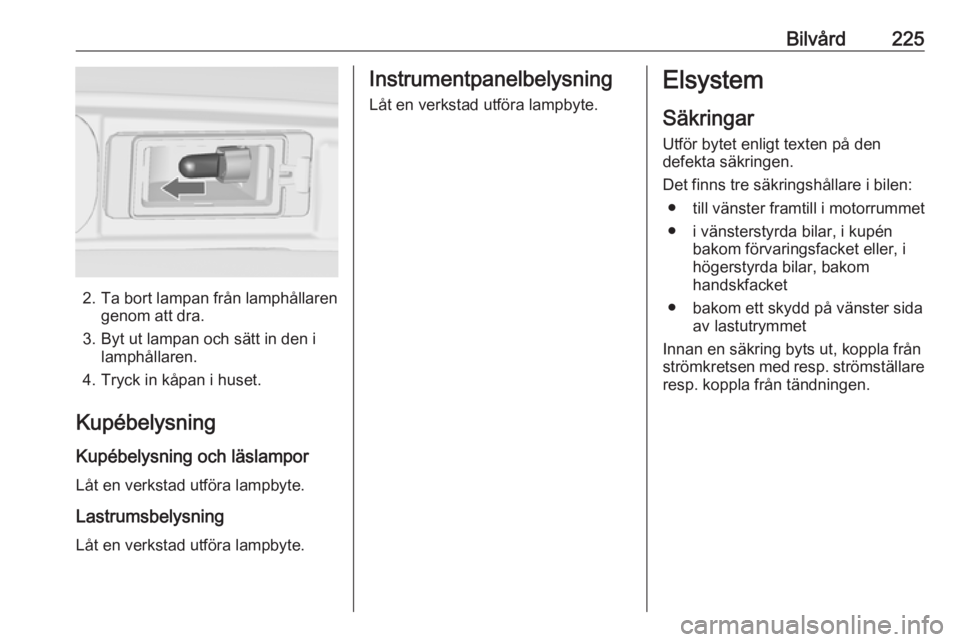

Bilvård225
2. Ta bort lampan från lamphållarengenom att dra.
3. Byt ut lampan och sätt in den i lamphållaren.
4. Tryck in kåpan i huset.
Kupébelysning
Kupébelysning och läslampor Låt en verkstad utföra lampbyte.
Lastrumsbelysning Låt en verkstad utföra lampbyte.
Instrumentpanelbelysning
Låt en verkstad utföra lampbyte.Elsystem
Säkringar Utför bytet enligt texten på den
defekta säkringen.
Det finns tre säkringshållare i bilen: ● till vänster framtill i motorrummet
● i vänsterstyrda bilar, i kupén bakom förvaringsfacket eller, i
högerstyrda bilar, bakom
handskfacket
● bakom ett skydd på vänster sida av lastutrymmet
Innan en säkring byts ut, koppla från
strömkretsen med resp. strömställare resp. koppla från tändningen.

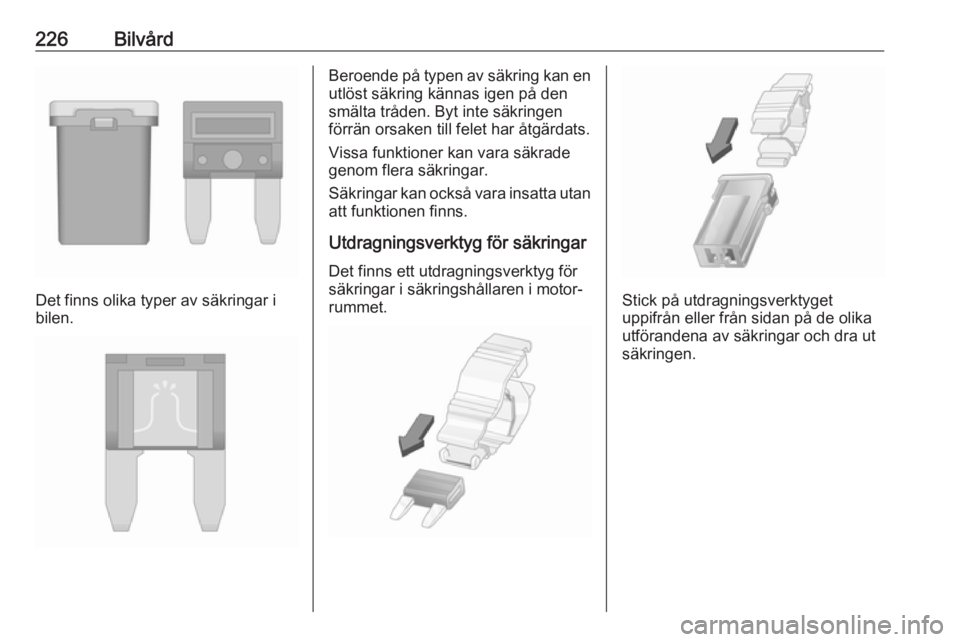

226Bilvård
Det finns olika typer av säkringar i
bilen.
Beroende på typen av säkring kan en utlöst säkring kännas igen på den
smälta tråden. Byt inte säkringen
förrän orsaken till felet har åtgärdats.
Vissa funktioner kan vara säkrade
genom flera säkringar.
Säkringar kan också vara insatta utan att funktionen finns.
Utdragningsverktyg för säkringar
Det finns ett utdragningsverktyg för
säkringar i säkringshållaren i motor‐
rummet.
Stick på utdragningsverktyget
uppifrån eller från sidan på de olika
utförandena av säkringar och dra ut
säkringen.

Bilvård227Säkringscentral, motorrum
Säkringshållaren är placerad framtill imotorrummet.
Lossa locket och fäll det uppåt, tills
det tar stopp. Ta bort locket vertikalt
uppåt.
NrStrömkrets1Motorstyrenhet2Lambdasond3Bränsleinsprutning/Tändnings‐ system4Bränsleinsprutning/Tändnings‐
system5–6Spegelvärme/Stöldlarm7Fläktstyrning/Motorstyrenhet/
Växellådans styrenhet8Lambdasond/Motorkylning9Bakrutesensor10Batterisensor11Öppning av baklucka12Adaptiva strålkastare/Auto‐
matisk ljusreglering13ABS14Bakrutetorkare15Motorstyrenhet

228BilvårdNrStrömkrets16Startmotor17Växellådsstyrenhet18Bakruteuppvärmning19Fönsterhissar fram20Fönsterhissar bak21Elcentral, bagagerum22Vänster helljus (halogen)23–24Höger strålkastare (LED)25Vänster strålkastare (LED)26Dimljus fram27Dieselbränsleuppvärmning28Stopp/start-system29Elektrisk parkeringsbroms30ABS31Adaptiv farthållare32AirbagNrStrömkrets33Adaptiva strålkastare/Auto‐
matisk ljusreglering34Avgasåterföring35Ytterbackspegel/Regnsensor36Luftkonditionering37Solenoid öppning behållare38Vakuumpump39Central styrenhet40Vindrutetorkare/Bakrutespolar‐
system41Höger helljus (halogen)42Kylarfläkt43Vindrutetorkare44Vindrutetorkare45Kylarfläkt46–47Signalhorn48KylarfläktNrStrömkrets49Bränslepump50Ljushöjdsreglering/Adaptiva
strålkastare51Luftlucka52Parkeringsvärmare/Dieselmotor53Växellådsstyrenhet/Motorstyr‐
enhet54Vakuumpump/Instrumentpanel‐
kluster/Värmeventilation/Luft‐
konditionering
När de trasiga säkringarna har bytts
stänger du säkringshållarens lock och trycker fast det i låst läge.
Om säkringshållarens lock inte är
ordentligt stängt kan funktionsfel
inträffa.
