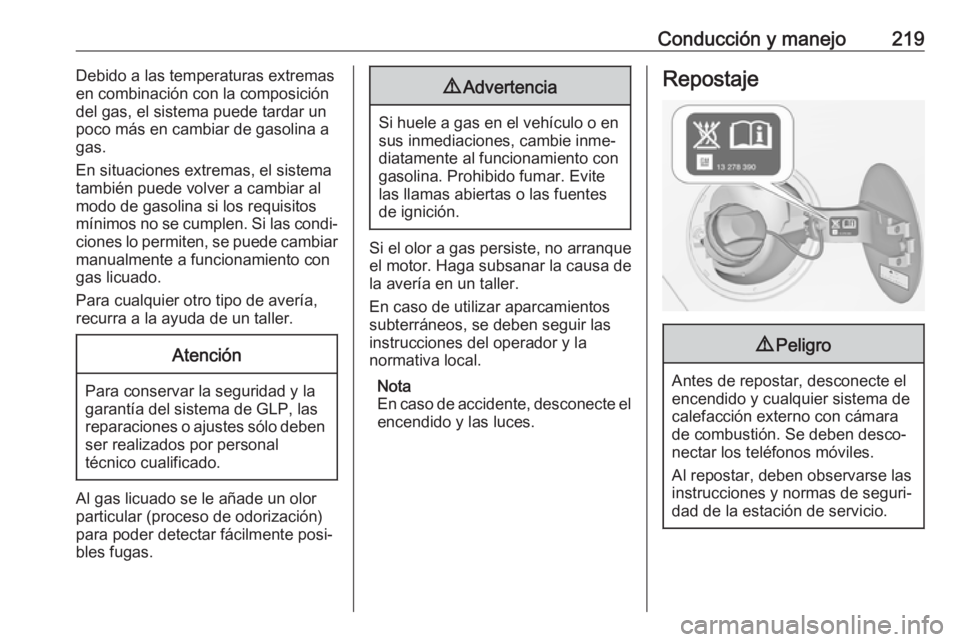

Conducción y manejo219Debido a las temperaturas extremas
en combinación con la composición
del gas, el sistema puede tardar un
poco más en cambiar de gasolina a
gas.
En situaciones extremas, el sistema
también puede volver a cambiar al
modo de gasolina si los requisitos
mínimos no se cumplen. Si las condi‐
ciones lo permiten, se puede cambiar
manualmente a funcionamiento con
gas licuado.
Para cualquier otro tipo de avería,
recurra a la ayuda de un taller.Atención
Para conservar la seguridad y la
garantía del sistema de GLP, las
reparaciones o ajustes sólo deben ser realizados por personal
técnico cualificado.
Al gas licuado se le añade un olor particular (proceso de odorización)
para poder detectar fácilmente posi‐
bles fugas.
9 Advertencia
Si huele a gas en el vehículo o en
sus inmediaciones, cambie inme‐
diatamente al funcionamiento con
gasolina. Prohibido fumar. Evite las llamas abiertas o las fuentes
de ignición.
Si el olor a gas persiste, no arranque
el motor. Haga subsanar la causa de
la avería en un taller.
En caso de utilizar aparcamientos
subterráneos, se deben seguir las
instrucciones del operador y la
normativa local.
Nota
En caso de accidente, desconecte el
encendido y las luces.
Repostaje9 Peligro
Antes de repostar, desconecte el
encendido y cualquier sistema de
calefacción externo con cámara
de combustión. Se deben desco‐
nectar los teléfonos móviles.
Al repostar, deben observarse las
instrucciones y normas de seguri‐
dad de la estación de servicio.

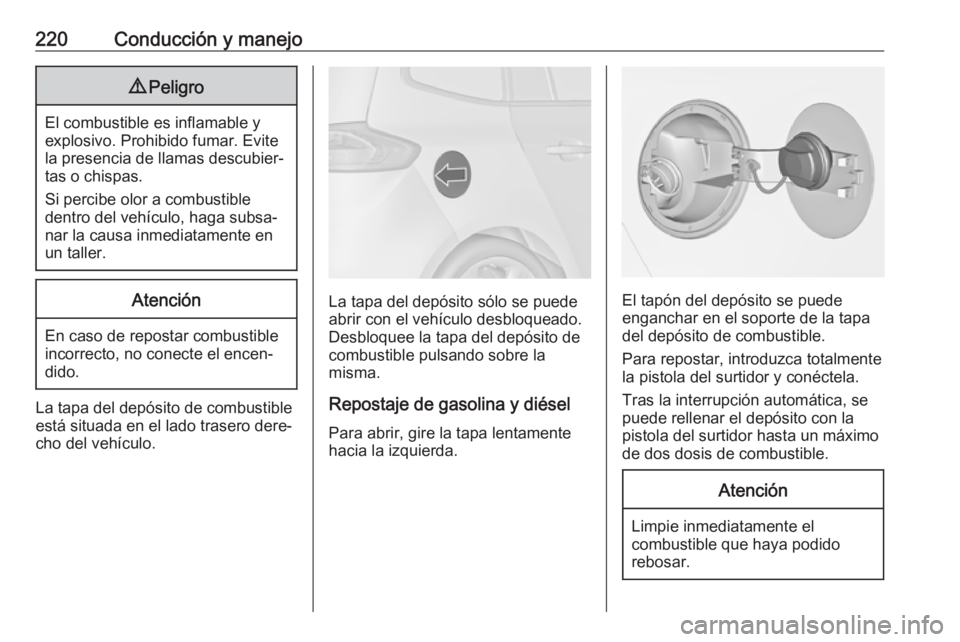

220Conducción y manejo9Peligro
El combustible es inflamable y
explosivo. Prohibido fumar. Evite
la presencia de llamas descubier‐
tas o chispas.
Si percibe olor a combustible
dentro del vehículo, haga subsa‐
nar la causa inmediatamente en
un taller.
Atención
En caso de repostar combustible
incorrecto, no conecte el encen‐
dido.
La tapa del depósito de combustible
está situada en el lado trasero dere‐
cho del vehículo.
La tapa del depósito sólo se puede
abrir con el vehículo desbloqueado.
Desbloquee la tapa del depósito de
combustible pulsando sobre la
misma.
Repostaje de gasolina y diésel
Para abrir, gire la tapa lentamente
hacia la izquierda.El tapón del depósito se puede
enganchar en el soporte de la tapa
del depósito de combustible.
Para repostar, introduzca totalmente
la pistola del surtidor y conéctela.
Tras la interrupción automática, se
puede rellenar el depósito con la
pistola del surtidor hasta un máximo
de dos dosis de combustible.
Atención
Limpie inmediatamente el combustible que haya podido
rebosar.

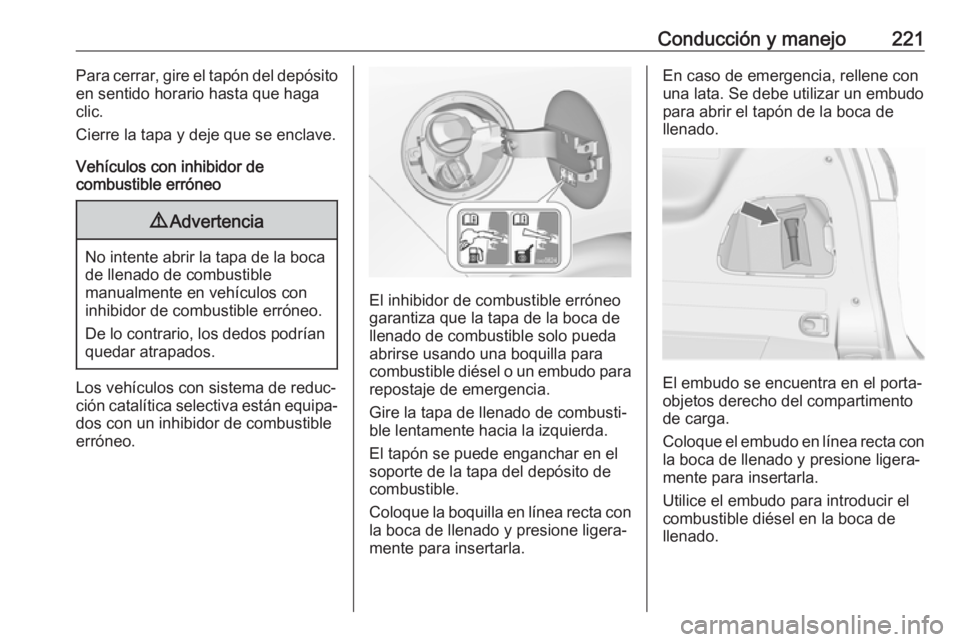

Conducción y manejo221Para cerrar, gire el tapón del depósito
en sentido horario hasta que haga
clic.
Cierre la tapa y deje que se enclave.
Vehículos con inhibidor de
combustible erróneo9 Advertencia
No intente abrir la tapa de la boca
de llenado de combustible
manualmente en vehículos con
inhibidor de combustible erróneo.
De lo contrario, los dedos podrían quedar atrapados.
Los vehículos con sistema de reduc‐
ción catalítica selectiva están equipa‐ dos con un inhibidor de combustible
erróneo.
El inhibidor de combustible erróneo garantiza que la tapa de la boca de
llenado de combustible solo pueda
abrirse usando una boquilla para
combustible diésel o un embudo para
repostaje de emergencia.
Gire la tapa de llenado de combusti‐
ble lentamente hacia la izquierda.
El tapón se puede enganchar en el
soporte de la tapa del depósito de
combustible.
Coloque la boquilla en línea recta con la boca de llenado y presione ligera‐
mente para insertarla.
En caso de emergencia, rellene con
una lata. Se debe utilizar un embudo
para abrir el tapón de la boca de
llenado.
El embudo se encuentra en el porta‐
objetos derecho del compartimento
de carga.
Coloque el embudo en línea recta con
la boca de llenado y presione ligera‐
mente para insertarla.
Utilice el embudo para introducir el
combustible diésel en la boca de
llenado.

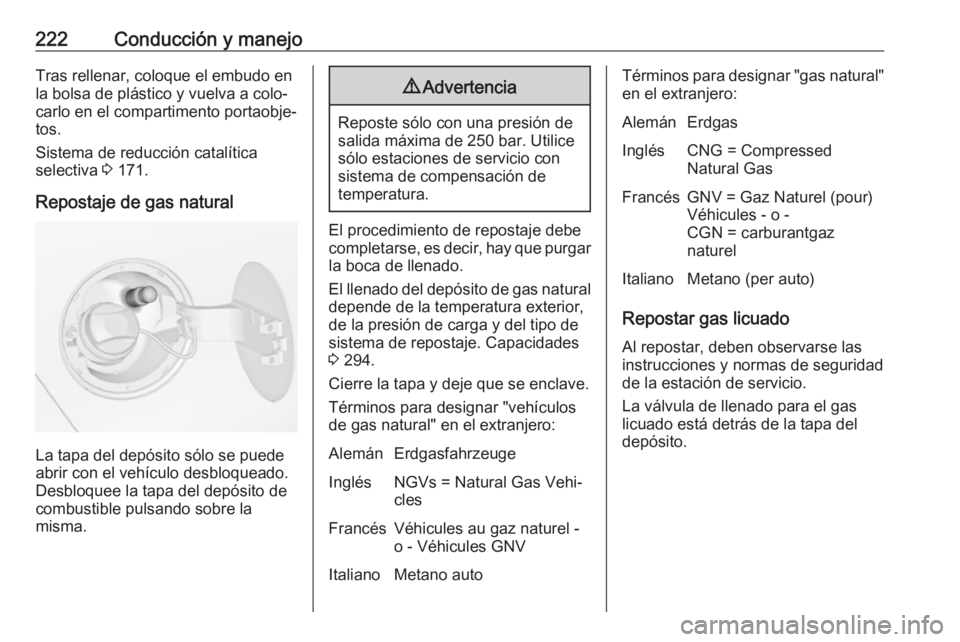

222Conducción y manejoTras rellenar, coloque el embudo enla bolsa de plástico y vuelva a colo‐
carlo en el compartimento portaobje‐
tos.
Sistema de reducción catalítica
selectiva 3 171.
Repostaje de gas natural
La tapa del depósito sólo se puede
abrir con el vehículo desbloqueado.
Desbloquee la tapa del depósito de
combustible pulsando sobre la
misma.
9 Advertencia
Reposte sólo con una presión de
salida máxima de 250 bar. Utilice
sólo estaciones de servicio con
sistema de compensación de
temperatura.
El procedimiento de repostaje debe completarse, es decir, hay que purgar la boca de llenado.
El llenado del depósito de gas natural
depende de la temperatura exterior,
de la presión de carga y del tipo de
sistema de repostaje. Capacidades
3 294.
Cierre la tapa y deje que se enclave.
Términos para designar "vehículos
de gas natural" en el extranjero:
AlemánErdgasfahrzeugeInglésNGVs = Natural Gas Vehi‐ clesFrancésVéhicules au gaz naturel -
o - Véhicules GNVItalianoMetano autoTérminos para designar "gas natural"
en el extranjero:AlemánErdgasInglésCNG = Compressed
Natural GasFrancésGNV = Gaz Naturel (pour)
Véhicules - o -
CGN = carburantgaz
naturelItalianoMetano (per auto)
Repostar gas licuado
Al repostar, deben observarse las instrucciones y normas de seguridad
de la estación de servicio.
La válvula de llenado para el gas
licuado está detrás de la tapa del
depósito.

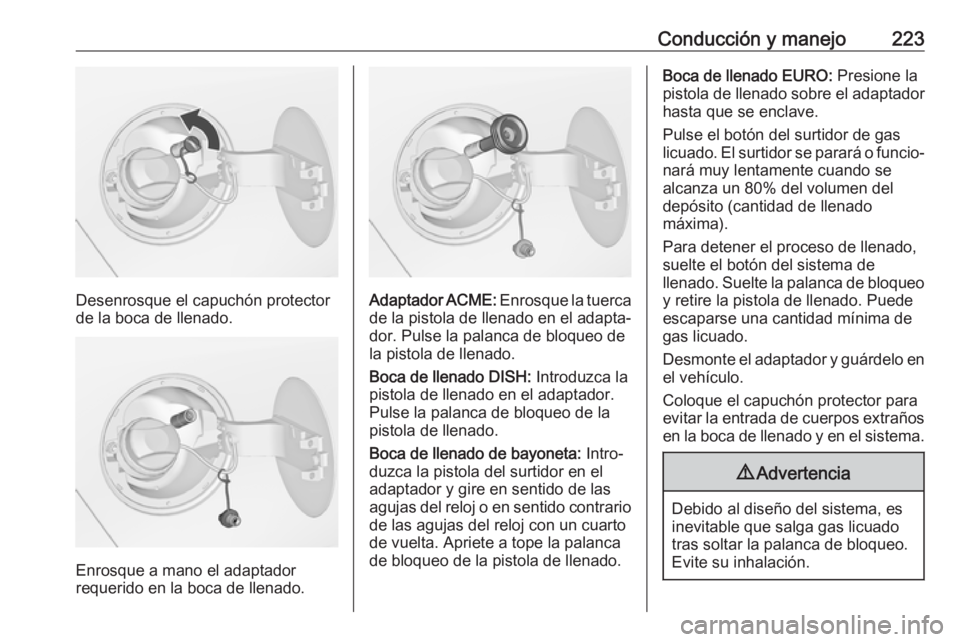

Conducción y manejo223
Desenrosque el capuchón protector
de la boca de llenado.
Enrosque a mano el adaptador
requerido en la boca de llenado.
Adaptador ACME: Enrosque la tuerca
de la pistola de llenado en el adapta‐
dor. Pulse la palanca de bloqueo de
la pistola de llenado.
Boca de llenado DISH: Introduzca la
pistola de llenado en el adaptador.
Pulse la palanca de bloqueo de la
pistola de llenado.
Boca de llenado de bayoneta: Intro‐
duzca la pistola del surtidor en el
adaptador y gire en sentido de las
agujas del reloj o en sentido contrario
de las agujas del reloj con un cuarto
de vuelta. Apriete a tope la palanca
de bloqueo de la pistola de llenado.
Boca de llenado EURO: Presione la
pistola de llenado sobre el adaptador hasta que se enclave.
Pulse el botón del surtidor de gas
licuado. El surtidor se parará o funcio‐ nará muy lentamente cuando se
alcanza un 80% del volumen del
depósito (cantidad de llenado
máxima).
Para detener el proceso de llenado,
suelte el botón del sistema de
llenado. Suelte la palanca de bloqueo
y retire la pistola de llenado. Puede
escaparse una cantidad mínima de
gas licuado.
Desmonte el adaptador y guárdelo en el vehículo.
Coloque el capuchón protector para
evitar la entrada de cuerpos extraños en la boca de llenado y en el sistema.9 Advertencia
Debido al diseño del sistema, es
inevitable que salga gas licuado tras soltar la palanca de bloqueo.
Evite su inhalación.

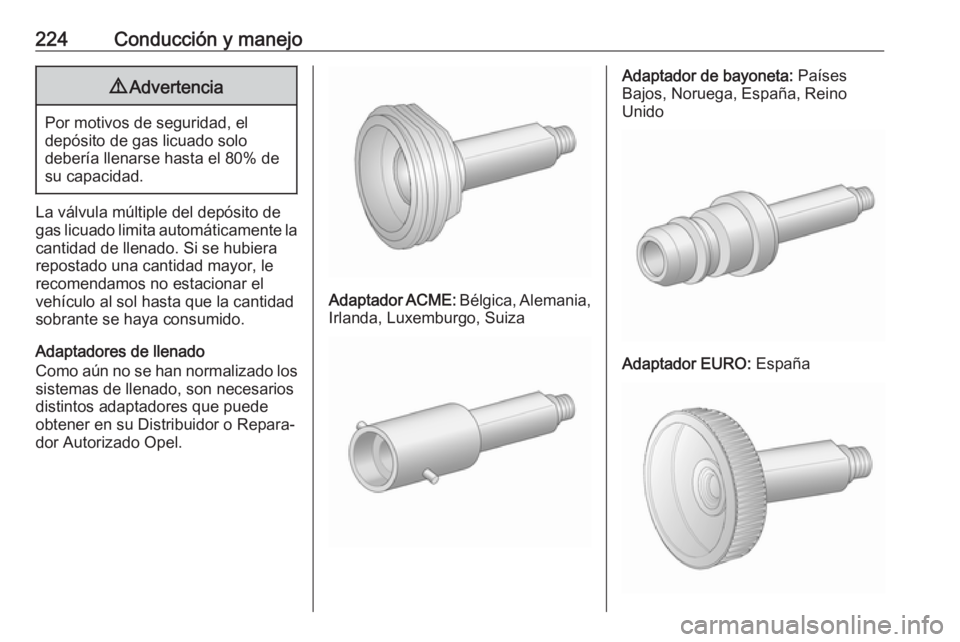

224Conducción y manejo9Advertencia
Por motivos de seguridad, el
depósito de gas licuado solo
debería llenarse hasta el 80% de
su capacidad.
La válvula múltiple del depósito de
gas licuado limita automáticamente la
cantidad de llenado. Si se hubiera
repostado una cantidad mayor, le
recomendamos no estacionar el
vehículo al sol hasta que la cantidad
sobrante se haya consumido.
Adaptadores de llenado
Como aún no se han normalizado los sistemas de llenado, son necesarios
distintos adaptadores que puede
obtener en su Distribuidor o Repara‐ dor Autorizado Opel.
Adaptador ACME: Bélgica, Alemania,
Irlanda, Luxemburgo, Suiza
Adaptador de bayoneta: Países
Bajos, Noruega, España, Reino
Unido
Adaptador EURO: España

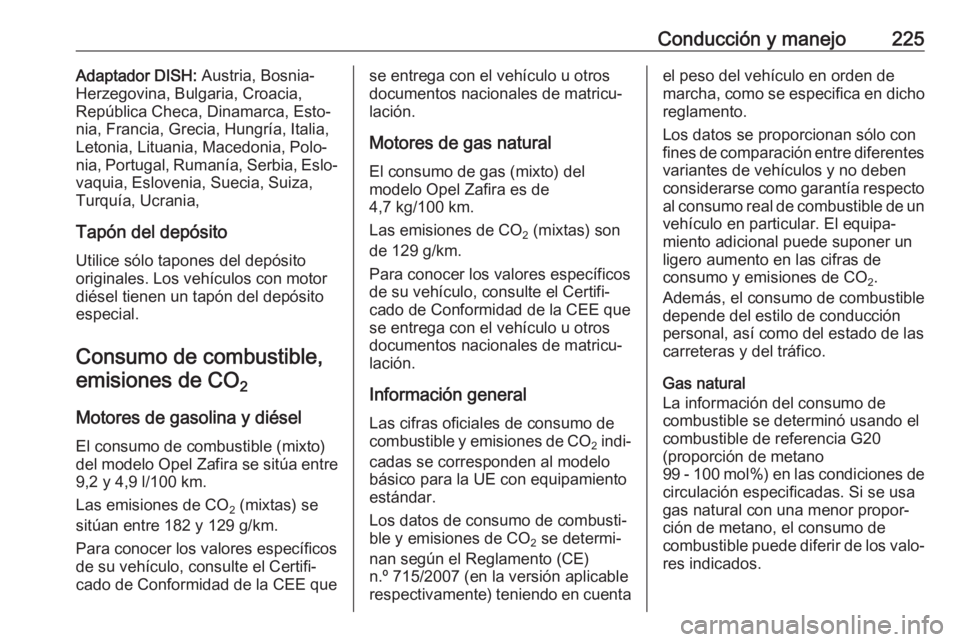

Conducción y manejo225Adaptador DISH: Austria, Bosnia-
Herzegovina, Bulgaria, Croacia,
República Checa, Dinamarca, Esto‐ nia, Francia, Grecia, Hungría, Italia,
Letonia, Lituania, Macedonia, Polo‐
nia, Portugal, Rumanía, Serbia, Eslo‐
vaquia, Eslovenia, Suecia, Suiza,
Turquía, Ucrania,
Tapón del depósito
Utilice sólo tapones del depósito
originales. Los vehículos con motor
diésel tienen un tapón del depósito
especial.
Consumo de combustible,emisiones de CO 2
Motores de gasolina y diésel
El consumo de combustible (mixto)
del modelo Opel Zafira se sitúa entre
9,2 y 4,9 l/100 km.
Las emisiones de CO 2 (mixtas) se
sitúan entre 182 y 129 g/km.
Para conocer los valores específicos
de su vehículo, consulte el Certifi‐
cado de Conformidad de la CEE quese entrega con el vehículo u otros documentos nacionales de matricu‐
lación.
Motores de gas natural El consumo de gas (mixto) del
modelo Opel Zafira es de
4,7 kg/100 km.
Las emisiones de CO 2 (mixtas) son
de 129 g/km.
Para conocer los valores específicos
de su vehículo, consulte el Certifi‐
cado de Conformidad de la CEE que
se entrega con el vehículo u otros documentos nacionales de matricu‐
lación.
Información general
Las cifras oficiales de consumo de
combustible y emisiones de CO 2 indi‐
cadas se corresponden al modelo
básico para la UE con equipamiento
estándar.
Los datos de consumo de combusti‐ ble y emisiones de CO 2 se determi‐
nan según el Reglamento (CE)
n.º 715/2007 (en la versión aplicable
respectivamente) teniendo en cuentael peso del vehículo en orden de
marcha, como se especifica en dicho
reglamento.
Los datos se proporcionan sólo con
fines de comparación entre diferentes
variantes de vehículos y no deben
considerarse como garantía respecto al consumo real de combustible de un vehículo en particular. El equipa‐
miento adicional puede suponer un
ligero aumento en las cifras de
consumo y emisiones de CO 2.
Además, el consumo de combustible
depende del estilo de conducción
personal, así como del estado de las
carreteras y del tráfico.
Gas natural
La información del consumo de
combustible se determinó usando el
combustible de referencia G20
(proporción de metano
99 - 100 mol%) en las condiciones de circulación especificadas. Si se usa
gas natural con una menor propor‐
ción de metano, el consumo de
combustible puede diferir de los valo‐
res indicados.

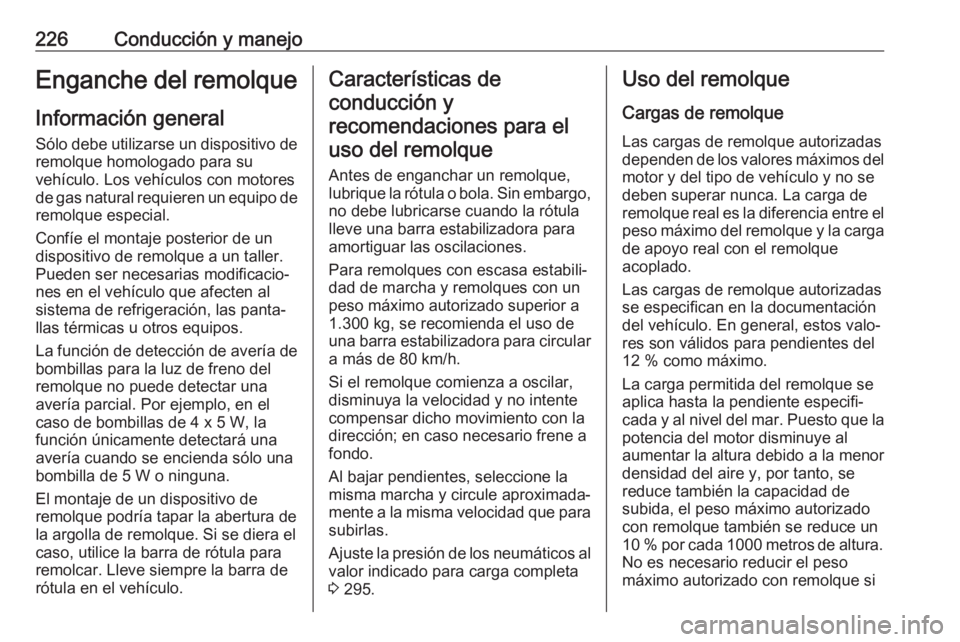

226Conducción y manejoEnganche del remolqueInformación general
Sólo debe utilizarse un dispositivo de remolque homologado para su
vehículo. Los vehículos con motores
de gas natural requieren un equipo de remolque especial.
Confíe el montaje posterior de un dispositivo de remolque a un taller.Pueden ser necesarias modificacio‐
nes en el vehículo que afecten al
sistema de refrigeración, las panta‐
llas térmicas u otros equipos.
La función de detección de avería de bombillas para la luz de freno del
remolque no puede detectar una
avería parcial. Por ejemplo, en el
caso de bombillas de 4 x 5 W, la función únicamente detectará una
avería cuando se encienda sólo una bombilla de 5 W o ninguna.
El montaje de un dispositivo de
remolque podría tapar la abertura de
la argolla de remolque. Si se diera el
caso, utilice la barra de rótula para
remolcar. Lleve siempre la barra de
rótula en el vehículo.Características de
conducción y
recomendaciones para el uso del remolque
Antes de enganchar un remolque,
lubrique la rótula o bola. Sin embargo,
no debe lubricarse cuando la rótula
lleve una barra estabilizadora para
amortiguar las oscilaciones.
Para remolques con escasa estabili‐
dad de marcha y remolques con un
peso máximo autorizado superior a
1.300 kg, se recomienda el uso de
una barra estabilizadora para circular a más de 80 km/h.
Si el remolque comienza a oscilar,
disminuya la velocidad y no intente
compensar dicho movimiento con la
dirección; en caso necesario frene a
fondo.
Al bajar pendientes, seleccione la
misma marcha y circule aproximada‐
mente a la misma velocidad que para subirlas.
Ajuste la presión de los neumáticos al
valor indicado para carga completa
3 295.Uso del remolque
Cargas de remolque
Las cargas de remolque autorizadas
dependen de los valores máximos del motor y del tipo de vehículo y no sedeben superar nunca. La carga de
remolque real es la diferencia entre el
peso máximo del remolque y la carga de apoyo real con el remolque
acoplado.
Las cargas de remolque autorizadas
se especifican en la documentación
del vehículo. En general, estos valo‐
res son válidos para pendientes del
12 % como máximo.
La carga permitida del remolque se
aplica hasta la pendiente especifi‐
cada y al nivel del mar. Puesto que la
potencia del motor disminuye al
aumentar la altura debido a la menor
densidad del aire y, por tanto, se
reduce también la capacidad de
subida, el peso máximo autorizado
con remolque también se reduce un
10 % por cada 1000 metros de altura. No es necesario reducir el peso
máximo autorizado con remolque si

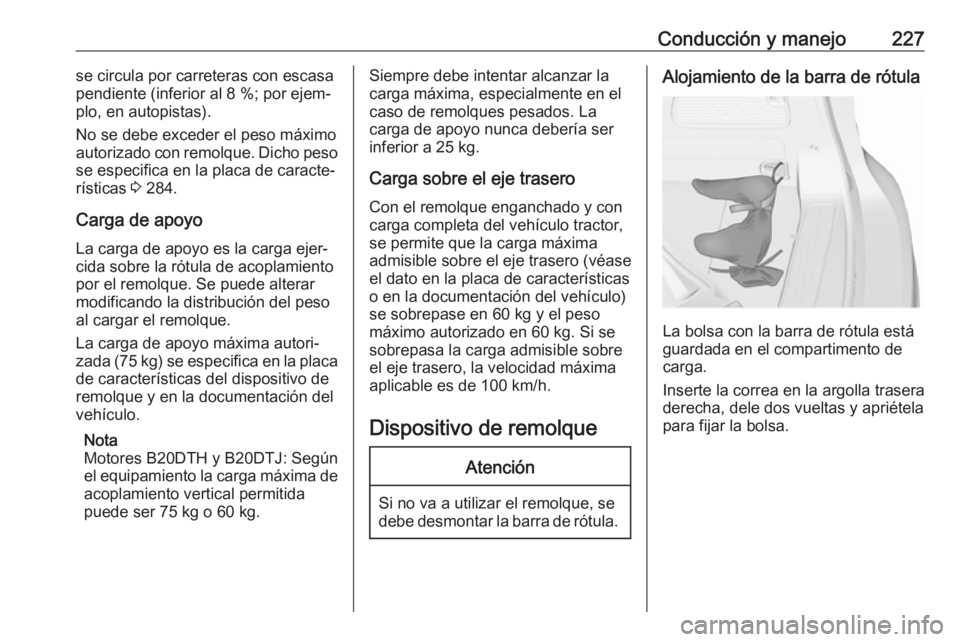

Conducción y manejo227se circula por carreteras con escasa
pendiente (inferior al 8 %; por ejem‐
plo, en autopistas).
No se debe exceder el peso máximo
autorizado con remolque. Dicho peso
se especifica en la placa de caracte‐
rísticas 3 284.
Carga de apoyo
La carga de apoyo es la carga ejer‐ cida sobre la rótula de acoplamiento por el remolque. Se puede alterar
modificando la distribución del peso
al cargar el remolque.
La carga de apoyo máxima autori‐
zada (75 kg) se especifica en la placa
de características del dispositivo de
remolque y en la documentación del
vehículo.
Nota
Motores B20DTH y B20DTJ: Según
el equipamiento la carga máxima de acoplamiento vertical permitida
puede ser 75 kg o 60 kg.Siempre debe intentar alcanzar la
carga máxima, especialmente en el
caso de remolques pesados. La
carga de apoyo nunca debería ser
inferior a 25 kg.
Carga sobre el eje trasero Con el remolque enganchado y concarga completa del vehículo tractor,
se permite que la carga máxima
admisible sobre el eje trasero (véase
el dato en la placa de características o en la documentación del vehículo)
se sobrepase en 60 kg y el peso
máximo autorizado en 60 kg. Si se
sobrepasa la carga admisible sobre
el eje trasero, la velocidad máxima
aplicable es de 100 km/h.
Dispositivo de remolqueAtención
Si no va a utilizar el remolque, se
debe desmontar la barra de rótula.
Alojamiento de la barra de rótula
La bolsa con la barra de rótula está
guardada en el compartimento de
carga.
Inserte la correa en la argolla trasera
derecha, dele dos vueltas y apriétela
para fijar la bolsa.

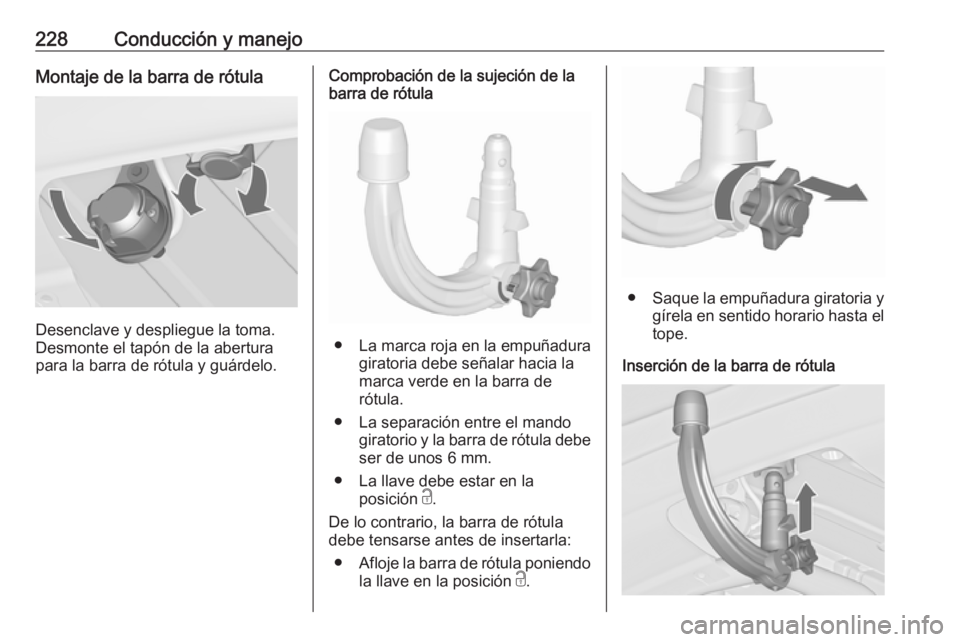

228Conducción y manejoMontaje de la barra de rótula
Desenclave y despliegue la toma.
Desmonte el tapón de la abertura
para la barra de rótula y guárdelo.
Comprobación de la sujeción de la
barra de rótula
● La marca roja en la empuñadura
giratoria debe señalar hacia la
marca verde en la barra de
rótula.
● La separación entre el mando giratorio y la barra de rótula debeser de unos 6 mm.
● La llave debe estar en la posición c.
De lo contrario, la barra de rótula
debe tensarse antes de insertarla:
● Afloje la barra de rótula poniendo
la llave en la posición c.
● Saque la empuñadura giratoria y
gírela en sentido horario hasta el tope.
Inserción de la barra de rótula
