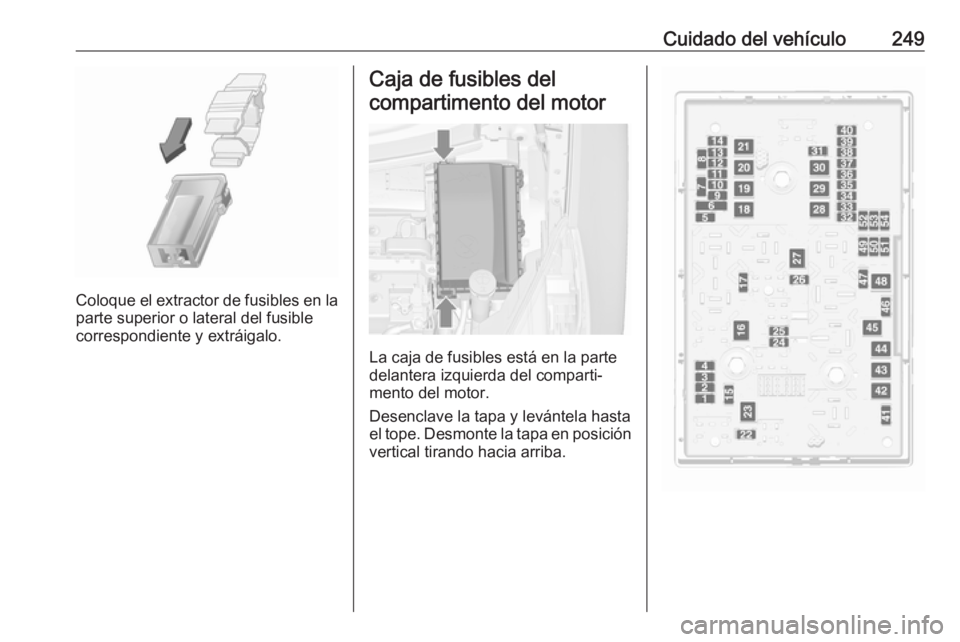

Coloque el extractor de fusibles en la
parte superior o lateral del fusible
correspondiente y extráigalo.
Caja de fusibles del
compartimento del motor
La caja de fusibles está en la parte
delantera izquierda del comparti‐
mento del motor.
Desenclave la tapa y levántela hasta
el tope. Desmonte la tapa en posición vertical tirando hacia arriba.

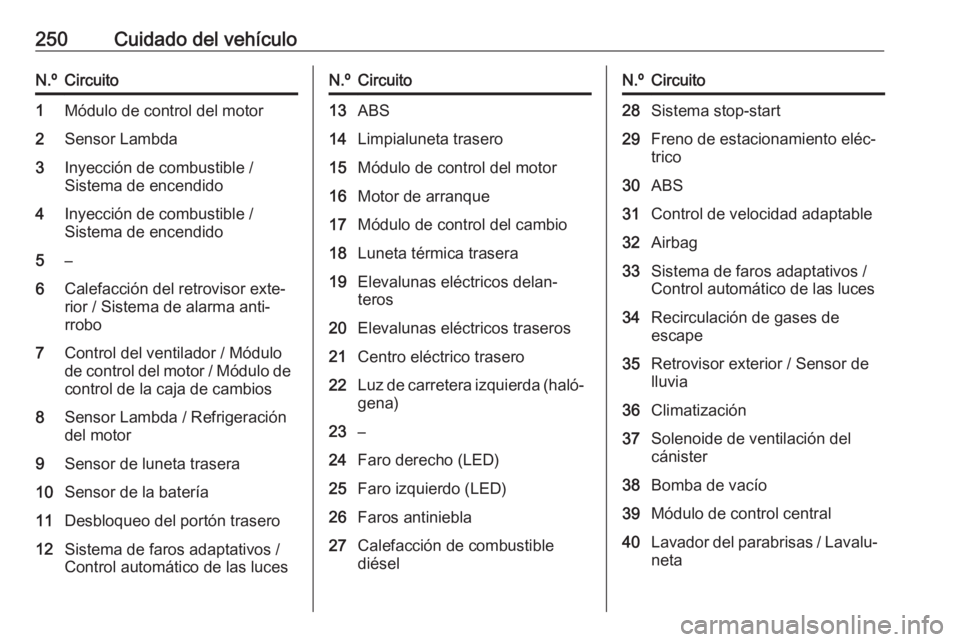

250Cuidado del vehículoN.ºCircuito1Módulo de control del motor2Sensor Lambda3Inyección de combustible /
Sistema de encendido4Inyección de combustible /
Sistema de encendido5–6Calefacción del retrovisor exte‐
rior / Sistema de alarma anti‐
rrobo7Control del ventilador / Módulo
de control del motor / Módulo de
control de la caja de cambios8Sensor Lambda / Refrigeración
del motor9Sensor de luneta trasera10Sensor de la batería11Desbloqueo del portón trasero12Sistema de faros adaptativos /
Control automático de las lucesN.ºCircuito13ABS14Limpialuneta trasero15Módulo de control del motor16Motor de arranque17Módulo de control del cambio18Luneta térmica trasera19Elevalunas eléctricos delan‐
teros20Elevalunas eléctricos traseros21Centro eléctrico trasero22Luz de carretera izquierda (haló‐
gena)23–24Faro derecho (LED)25Faro izquierdo (LED)26Faros antiniebla27Calefacción de combustible
diéselN.ºCircuito28Sistema stop-start29Freno de estacionamiento eléc‐
trico30ABS31Control de velocidad adaptable32Airbag33Sistema de faros adaptativos /
Control automático de las luces34Recirculación de gases de
escape35Retrovisor exterior / Sensor de
lluvia36Climatización37Solenoide de ventilación del
cánister38Bomba de vacío39Módulo de control central40Lavador del parabrisas / Lavalu‐
neta

Cuidado del vehículo251N.ºCircuito41Luz de carretera derecha (haló‐
gena)42Ventilador del radiador43Limpiaparabrisas44Limpiaparabrisas45Ventilador del radiador46–47Bocina48Ventilador del radiador49Bomba de combustible50Nivelación de faros / Sistema de
faros adaptativos51Toma de aire52Calefactor auxiliar / Motor diésel53Módulo de control del cambio /
Módulo de control del motor54Bomba de vacío / Cuadro de
instrumentos / Ventilación de
calefacción / Aire acondicionadoDespués de cambiar los fusibles
defectuosos, cierre la tapa de la caja de fusibles y apriete hasta que se
enclave.
Si la tapa de la caja de fusibles no
está cerrada correctamente, pueden
producirse fallos.

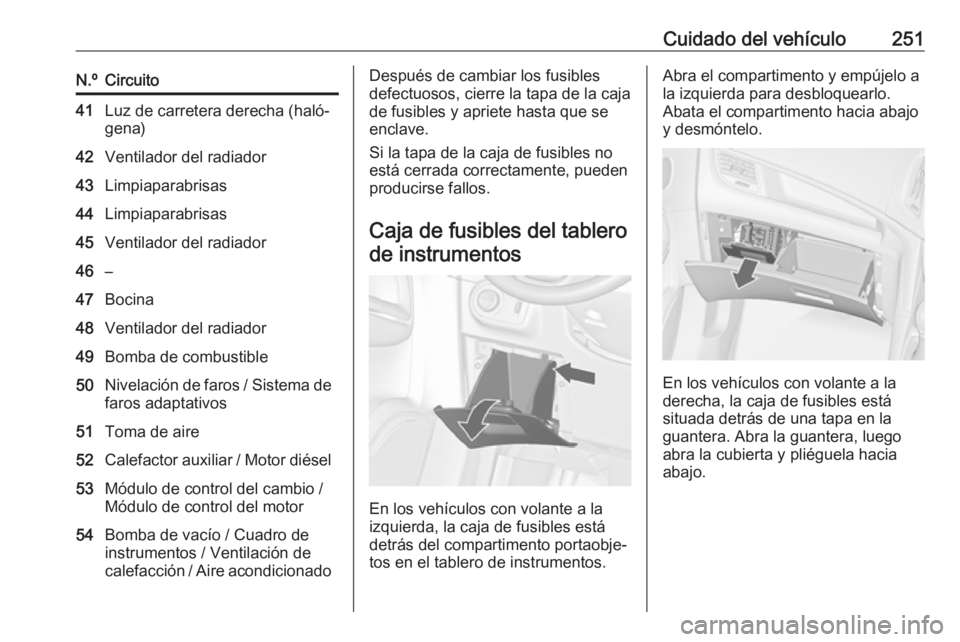

Caja de fusibles del tablero de instrumentos
En los vehículos con volante a la
izquierda, la caja de fusibles está detrás del compartimento portaobje‐
tos en el tablero de instrumentos.
Abra el compartimento y empújelo a
la izquierda para desbloquearlo.
Abata el compartimento hacia abajo
y desmóntelo.
En los vehículos con volante a la
derecha, la caja de fusibles está
situada detrás de una tapa en la
guantera. Abra la guantera, luego
abra la cubierta y pliéguela hacia
abajo.

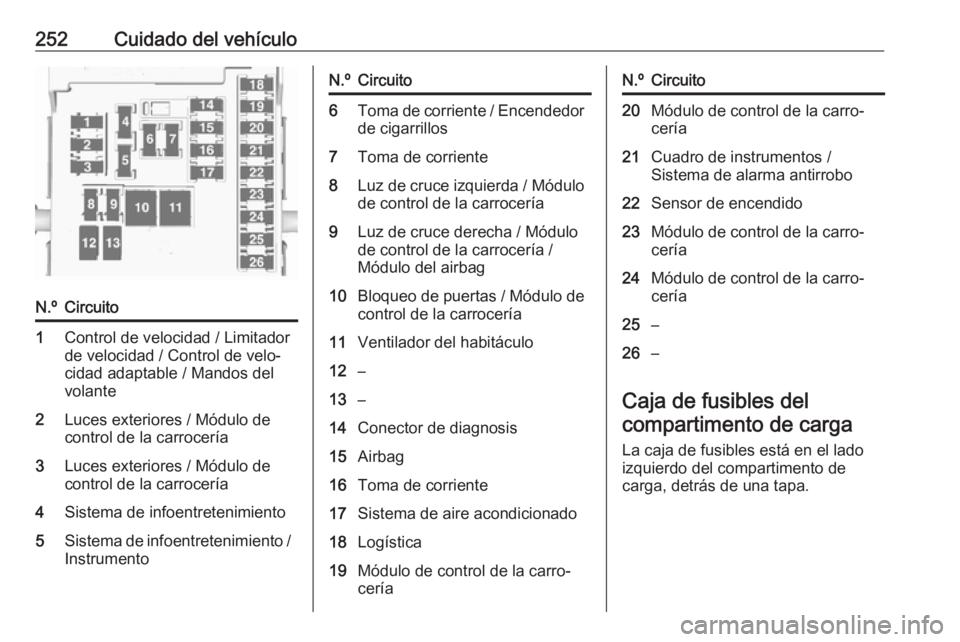

252Cuidado del vehículoN.ºCircuito1Control de velocidad / Limitador
de velocidad / Control de velo‐
cidad adaptable / Mandos del
volante2Luces exteriores / Módulo de
control de la carrocería3Luces exteriores / Módulo de
control de la carrocería4Sistema de infoentretenimiento5Sistema de infoentretenimiento /
InstrumentoN.ºCircuito6Toma de corriente / Encendedor
de cigarrillos7Toma de corriente8Luz de cruce izquierda / Módulo de control de la carrocería9Luz de cruce derecha / Módulo
de control de la carrocería /
Módulo del airbag10Bloqueo de puertas / Módulo de control de la carrocería11Ventilador del habitáculo12–13–14Conector de diagnosis15Airbag16Toma de corriente17Sistema de aire acondicionado18Logística19Módulo de control de la carro‐
ceríaN.ºCircuito20Módulo de control de la carro‐
cería21Cuadro de instrumentos /
Sistema de alarma antirrobo22Sensor de encendido23Módulo de control de la carro‐
cería24Módulo de control de la carro‐
cería25–26–
Caja de fusibles del
compartimento de carga
La caja de fusibles está en el lado
izquierdo del compartimento de
carga, detrás de una tapa.

Cuidado del vehículo253
Desmonte la tapa.
Si está equipado con el juego de
reparación de neumáticos, desmonte
toda la caja.

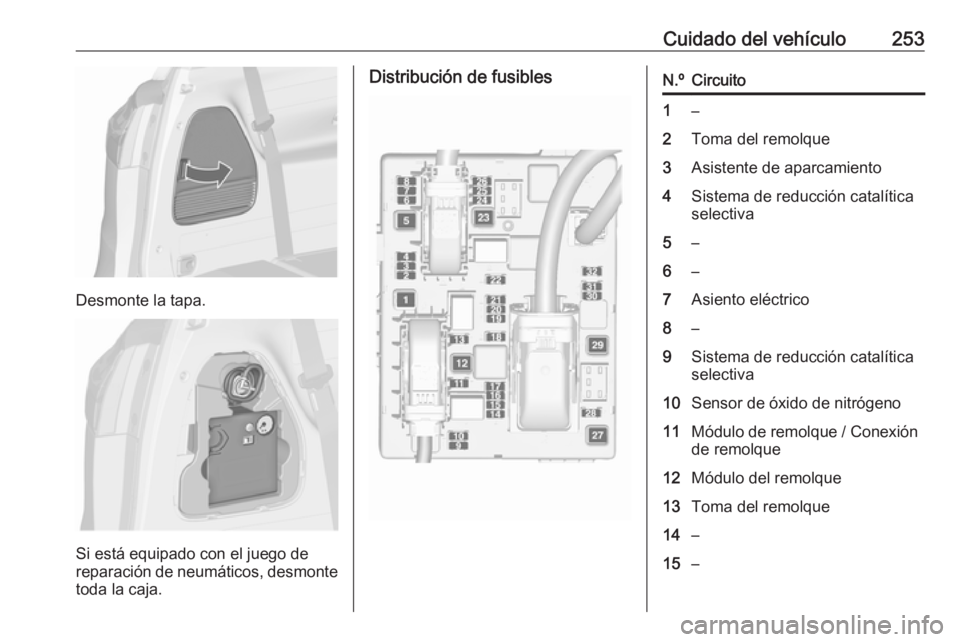

Distribución de fusiblesN.ºCircuito1–2Toma del remolque3Asistente de aparcamiento4Sistema de reducción catalítica
selectiva5–6–7Asiento eléctrico8–9Sistema de reducción catalítica
selectiva10Sensor de óxido de nitrógeno11Módulo de remolque / Conexión
de remolque12Módulo del remolque13Toma del remolque14–15–

254Cuidado del vehículoN.ºCircuito16Espejo retrovisor interior /
Cámara de visión trasera17Toma de corriente18–19Calefacción del volante20Persiana solar21Asientos delanteros calefac‐ tados22–23–24Sistema de reducción catalíticaselectiva25–26–27–28–29–30–N.ºCircuito31–32Sistema de amortiguación
activo / Aviso de cambio de carrilHerramientas del

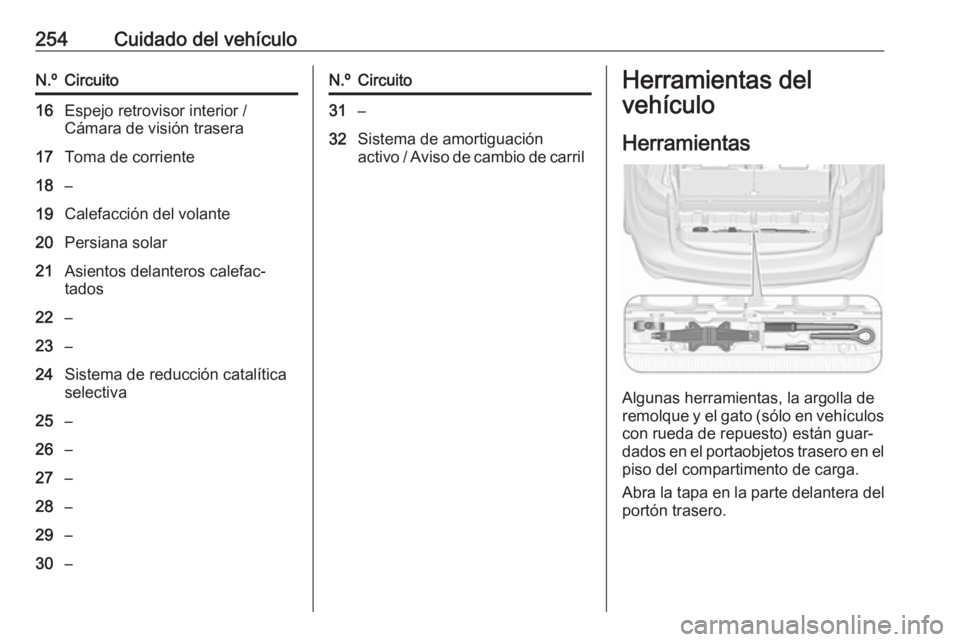

vehículo
Herramientas
Algunas herramientas, la argolla de
remolque y el gato (sólo en vehículos
con rueda de repuesto) están guar‐
dados en el portaobjetos trasero en el
piso del compartimento de carga.
Abra la tapa en la parte delantera del
portón trasero.

Cuidado del vehículo255Llantas y neumáticos
Estado de los neumáticos, estado de las llantas
Conduzca lentamente sobre los
bordillos y, si es posible, en ángulo
recto. Rodar sobre superficies con
bordes agudos puede dañar los
neumáticos y las llantas. Al aparcar,
no aprisione los neumáticos contra el bordillo.
Compruebe periódicamente si las llantas están dañadas. En caso de
daños o desgaste excesivo, recurra a
la ayuda de un taller.
Neumáticos de invierno
Los neumáticos de invierno ofrecen
mayor seguridad a temperaturas infe‐ riores a 7 °C y, por tanto, deberían
montarse en todas las ruedas.
Para neumáticos de invierno se
permiten todos los tamaños 3 295.
La pegatina con el límite de veloci‐
dad, según las normas de tráfico del
país, debe colocarse en el campo
visual del conductor.Designaciones de los
neumáticos
P. ej., 215/60 R 16 95 H215:anchura del neumático, en mm60:relación de sección (altura del
neumático respecto a la
anchura) en %R:tipo de correa: RadialRF:tipo: RunFlat16:diámetro de la llanta, en pulga‐ das95:índice de carga; p. ej., 95 es
equivalente a 690 kgH:letra del código de velocidad
Letra del código de velocidad:
Q:hasta 160 km/hS:hasta 180 km/hT:hasta 190 km/hH:hasta 210 km/hV:hasta 240 km/hW:hasta 270 km/h
Seleccione un neumático apropiado
para la velocidad máxima de su
vehículo.
La velocidad máxima se consigue
con el peso en vacío con conductor
(75 kg) más 125 kg de carga útil. El
uso de equipo opcional podría reducir la velocidad máxima del vehículo.
Prestaciones 3 291.
Neumáticos con dirección de
rodadura
Los neumáticos con dirección de
rodadura deben montarse para que
rueden en el sentido de marcha. La
dirección de rodadura se indica
mediante un símbolo (p. ej., una
flecha) en el flanco.
Presión de los neumáticos
Compruebe la presión de los neumá‐ ticos en frío, al menos cada 14 días y
antes de cualquier viaje largo. No
olvide la rueda de repuesto. Esto es
aplicable también a los vehículos con sistema de control de presión de los
neumáticos.
Desenrosque el tapón de la válvula.

256Cuidado del vehículo
Presión de los neumáticos 3 295.
La etiqueta de información de presión
de los neumáticos, situada en el
marco de la puerta delantera
izquierda o derecha, indica los
neumáticos equipados originalmente
y las presiones correspondientes.
Los datos sobre presiones son váli‐ dos para neumáticos fríos. Son apli‐
cables a neumáticos de verano y de
invierno.
La rueda de repuesto se debe inflar
siempre con la presión especificada
para carga completa.
La presión de los neumáticos ECO
sirve para reducir el consumo de
combustible.
Una presión de los neumáticos inco‐
rrecta afectará negativamente a la
seguridad, a la maniobrabilidad del
vehículo, al confort y al consumo de
combustible, además de aumentar el desgaste de los neumáticos.
Las presiones de los neumáticos
difieren en función de diversas opcio‐
nes. Para obtener el valor correcto de presión de los neumáticos, siga el
procedimiento siguiente:
1. Identifique el código de identifica‐
ción del motor. Datos del motor
3 289.
2. Identifique el neumático respec‐ tivo.
Las tablas de presión de los neumá‐ ticos muestran todas las combinacio‐
nes de neumáticos posibles 3 295.
Para conocer los neumáticos homo‐
logados para su vehículo, consulte el certificado de conformidad CEE que
se entrega con el vehículo o la docu‐
mentación de matriculación nacional.El conductor es responsable del
ajuste correcto de la presión de los
neumáticos.9 Advertencia
Si la presión es insuficiente, los
neumáticos pueden calentarse
considerablemente, pudiendo
producirse desperfectos internos
que pueden llegar a provocar el
desprendimiento de la banda de
rodadura e incluso un reventón del neumático cuando se circula a
gran velocidad.
9 Advertencia
Para neumáticos específicos la
presión de los neumáticos reco‐
mendada como se muestra en la
tabla de presión de los neumáti‐
cos puede exceder la presión
máxima de neumáticos según lo
indicado en el neumático. No
exceda nunca la presión máxima
de los neumáticos según lo indi‐
cado en el neumático.

Cuidado del vehículo257Si hay que aumentar o reducir la
presión de los neumáticos en un
vehículo con sistema de control de
presión de los neumáticos, desco‐
necte el encendido. Después de ajus‐
tar la presión de los neumáticos,
conecte el encendido y seleccione el ajuste correspondiente en la página
Carga de los neumáticos en el centro
de información del conductor, 3 124.
Dependencia de la temperatura La presión de los neumáticos
depende de la temperatura del
neumático. Durante la conducción,
aumentan la temperatura y la presión
de los neumáticos. Los valores de
presión de los neumáticos proporcio‐
nados en la etiqueta de información
de los neumáticos y el cuadro de
presión de los neumáticos son váli‐
dos para neumáticos fríos, es decir, a 20 °C.
La presión aumenta casi 10 kPa para
un aumento de temperatura de
10 °C. Esto debe tenerse en cuenta
al verificar neumáticos calientes.El valor de la presión mostrado en el
centro de información del conductor
representa la presión real de los
neumáticos. Un neumático frío
mostrará un valor inferior, lo cual no
significa que exista una fuga de aire.
Sistema de control depresión de los neumáticos
El sistema de control de presión de
los neumáticos comprueba la presión
de los cuatro neumáticos una vez al
minuto, cuando la velocidad del
vehículo supera un determinado
límite.Atención
El sistema de control de presión
de los neumáticos sólo puede
avisarle de un problema de
presión baja de los neumáticos y
no sustituye a las tareas de
mantenimiento de los neumáticos
por parte del conductor.
Todas las ruedas deben estar equi‐
padas con sensores de presión y losneumáticos deben estar inflados a la
presión prescrita.
Nota
En países donde el sistema de
control de presión de los neumáticos
es obligatorio legalmente, el uso de
ruedas sin sensores de presión
podría anular el permiso de circula‐
ción del vehículo.
Las presiones actuales de los
neumáticos pueden mostrarse en el
centro de información del conductor.
Seleccione el menú con los botones
de la palanca de intermitentes.

258Cuidado del vehículo
Seleccione la página Presión de los
neumáticos en Menú de información
del vehículo ? 3 124.
El estado del sistema y las diferen‐
cias de presión pequeñas se indican
mediante un mensaje que indica el
neumático correspondiente en el
centro de información del conductor.
El sistema considera la temperatura
de los neumáticos para las adverten‐
cias.
Si se detecta un problema de presión
baja de los neumáticos, se indica
mediante el testigo de control w
3 122.
Si se enciende w, pare lo antes posi‐
ble e infle los neumáticos a la presión
recomendada 3 295.
Si w parpadea durante
60-90 segundos y luego se ilumina de manera permanente, hay un fallo en
el sistema. Recurra a un taller.
Tras el inflado, puede ser necesario
conducir durante un tiempo para
actualizar los valores de presión de los neumáticos en el centro de infor‐
mación del conductor. Durante este
tiempo se puede iluminar el testigo w.
Si el testigo w se ilumina con tempe‐
raturas bajas y luego se apaga
después de conducir un rato, podría
indicar un problema de presión baja
del neumático. Comprobar la presión
de los neumáticos.
Mensajes del vehículo 3 131.
Si hay que reducir o aumentar la presión de los neumáticos, desco‐necte el encendido.
Monte sólo ruedas con sensores de
presión; en caso contrario, no se mostrará la presión de los neumáti‐
cos y el testigo w permanecerá
encendido.
Las ruedas de repuesto temporales no están equipadas con sensores de
presión. El sistema de control de
presión de los neumáticos no
funciona para este tipo de ruedas. Se
enciende el testigo de control w. El
sistema sigue funcionando para las
otras tres ruedas.
El uso de juegos de reparación de
neumáticos disponibles en comercios puede menoscabar el funciona‐
miento del sistema. Se recomienda el
uso de juegos homologados por el
fabricante.
