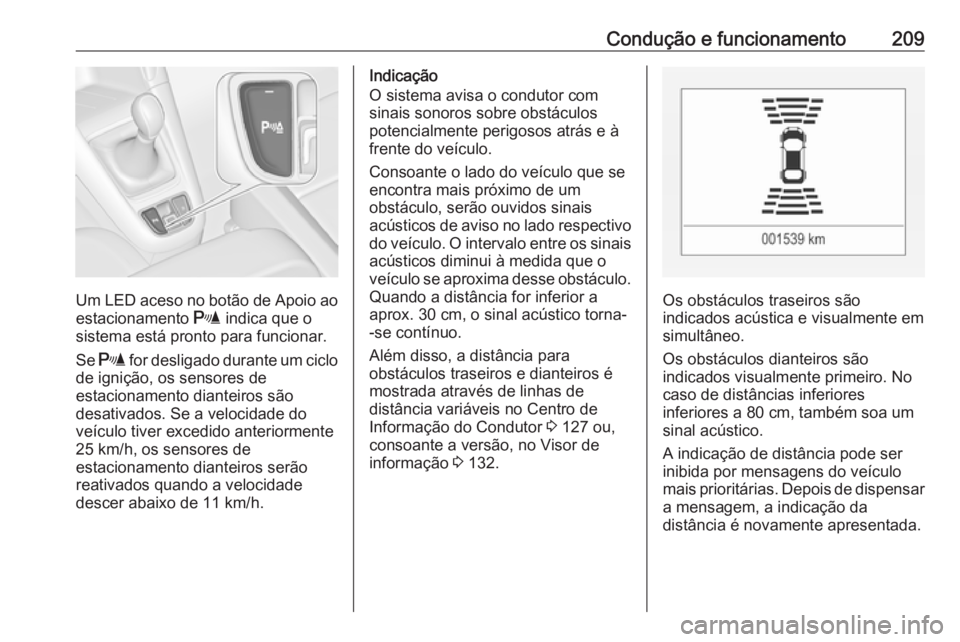

Condução e funcionamento209
Um LED aceso no botão de Apoio aoestacionamento r indica que o
sistema está pronto para funcionar.
Se r for desligado durante um ciclo
de ignição, os sensores de
estacionamento dianteiros são
desativados. Se a velocidade do
veículo tiver excedido anteriormente
25 km/h, os sensores de
estacionamento dianteiros serão
reativados quando a velocidade
descer abaixo de 11 km/h.
Indicação
O sistema avisa o condutor com
sinais sonoros sobre obstáculos
potencialmente perigosos atrás e à
frente do veículo.
Consoante o lado do veículo que se
encontra mais próximo de um
obstáculo, serão ouvidos sinais
acústicos de aviso no lado respectivo
do veículo. O intervalo entre os sinais
acústicos diminui à medida que o
veículo se aproxima desse obstáculo. Quando a distância for inferior a
aprox. 30 cm, o sinal acústico torna-
-se contínuo.
Além disso, a distância para
obstáculos traseiros e dianteiros é
mostrada através de linhas de
distância variáveis no Centro de
Informação do Condutor 3 127 ou,
consoante a versão, no Visor de
informação 3 132.
Os obstáculos traseiros são
indicados acústica e visualmente em
simultâneo.
Os obstáculos dianteiros são
indicados visualmente primeiro. No
caso de distâncias inferiores
inferiores a 80 cm, também soa um
sinal acústico.
A indicação de distância pode ser
inibida por mensagens do veículo
mais prioritárias. Depois de dispensar
a mensagem, a indicação da
distância é novamente apresentada.

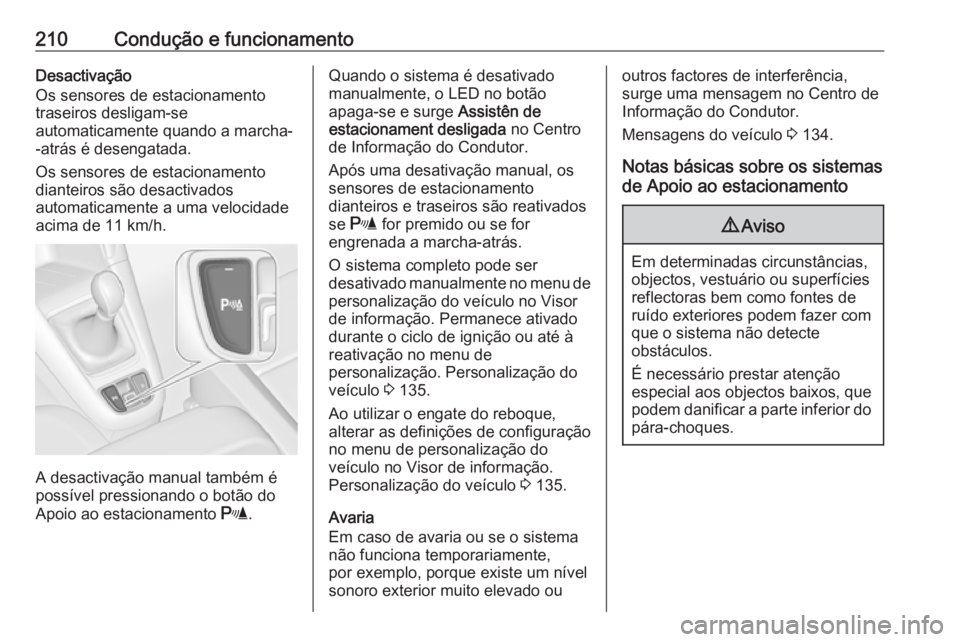

210Condução e funcionamentoDesactivação
Os sensores de estacionamento
traseiros desligam-se
automaticamente quando a marcha-
-atrás é desengatada.
Os sensores de estacionamento
dianteiros são desactivados
automaticamente a uma velocidade
acima de 11 km/h.
A desactivação manual também é
possível pressionando o botão do
Apoio ao estacionamento r.
Quando o sistema é desativado
manualmente, o LED no botão
apaga-se e surge Assistên de
estacionament desligada no Centro
de Informação do Condutor.
Após uma desativação manual, os
sensores de estacionamento
dianteiros e traseiros são reativados
se r for premido ou se for
engrenada a marcha-atrás.
O sistema completo pode ser
desativado manualmente no menu de
personalização do veículo no Visor
de informação. Permanece ativado
durante o ciclo de ignição ou até à
reativação no menu de
personalização. Personalização do
veículo 3 135.
Ao utilizar o engate do reboque,
alterar as definições de configuração
no menu de personalização do
veículo no Visor de informação.
Personalização do veículo 3 135.
Avaria
Em caso de avaria ou se o sistema
não funciona temporariamente,
por exemplo, porque existe um nível sonoro exterior muito elevado ououtros factores de interferência,
surge uma mensagem no Centro de
Informação do Condutor.
Mensagens do veículo 3 134.
Notas básicas sobre os sistemas
de Apoio ao estacionamento9 Aviso
Em determinadas circunstâncias,
objectos, vestuário ou superfícies
reflectoras bem como fontes de
ruído exteriores podem fazer com que o sistema não detecte
obstáculos.
É necessário prestar atenção
especial aos objectos baixos, que
podem danificar a parte inferior do pára-choques.

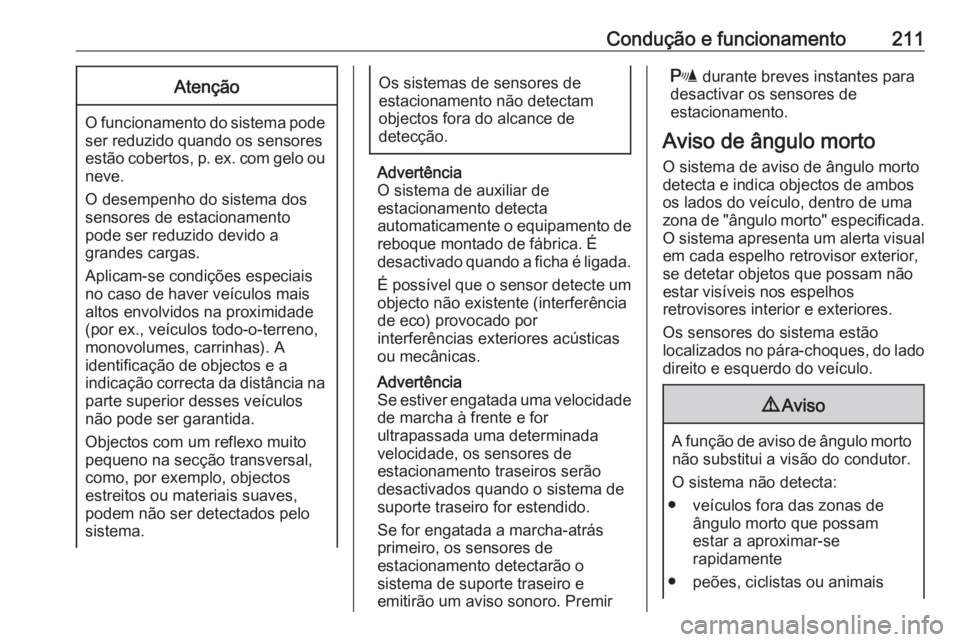

Condução e funcionamento211Atenção
O funcionamento do sistema podeser reduzido quando os sensores
estão cobertos, p. ex. com gelo ou
neve.
O desempenho do sistema dos
sensores de estacionamento
pode ser reduzido devido a
grandes cargas.
Aplicam-se condições especiais no caso de haver veículos mais
altos envolvidos na proximidade
(por ex., veículos todo-o-terreno,
monovolumes, carrinhas). A
identificação de objectos e a
indicação correcta da distância na
parte superior desses veículos
não pode ser garantida.
Objectos com um reflexo muito
pequeno na secção transversal, como, por exemplo, objectos
estreitos ou materiais suaves,
podem não ser detectados pelo
sistema.
Os sistemas de sensores de
estacionamento não detectam
objectos fora do alcance de
detecção.
Advertência
O sistema de auxiliar de
estacionamento detecta
automaticamente o equipamento de
reboque montado de fábrica. É
desactivado quando a ficha é ligada.
É possível que o sensor detecte um
objecto não existente (interferência
de eco) provocado por
interferências exteriores acústicas
ou mecânicas.
Advertência
Se estiver engatada uma velocidade
de marcha à frente e for
ultrapassada uma determinada
velocidade, os sensores de
estacionamento traseiros serão
desactivados quando o sistema de
suporte traseiro for estendido.
Se for engatada a marcha-atrás
primeiro, os sensores de
estacionamento detectarão o
sistema de suporte traseiro e
emitirão um aviso sonoro. Premir
r durante breves instantes para
desactivar os sensores de
estacionamento.
Aviso de ângulo morto O sistema de aviso de ângulo morto
detecta e indica objectos de ambos
os lados do veículo, dentro de uma
zona de "ângulo morto" especificada.
O sistema apresenta um alerta visual em cada espelho retrovisor exterior,
se detetar objetos que possam não
estar visíveis nos espelhos
retrovisores interior e exteriores.
Os sensores do sistema estão
localizados no pára-choques, do lado direito e esquerdo do veículo.9 Aviso
A função de aviso de ângulo morto
não substitui a visão do condutor.
O sistema não detecta:
● veículos fora das zonas de ângulo morto que possam
estar a aproximar-se
rapidamente
● peões, ciclistas ou animais

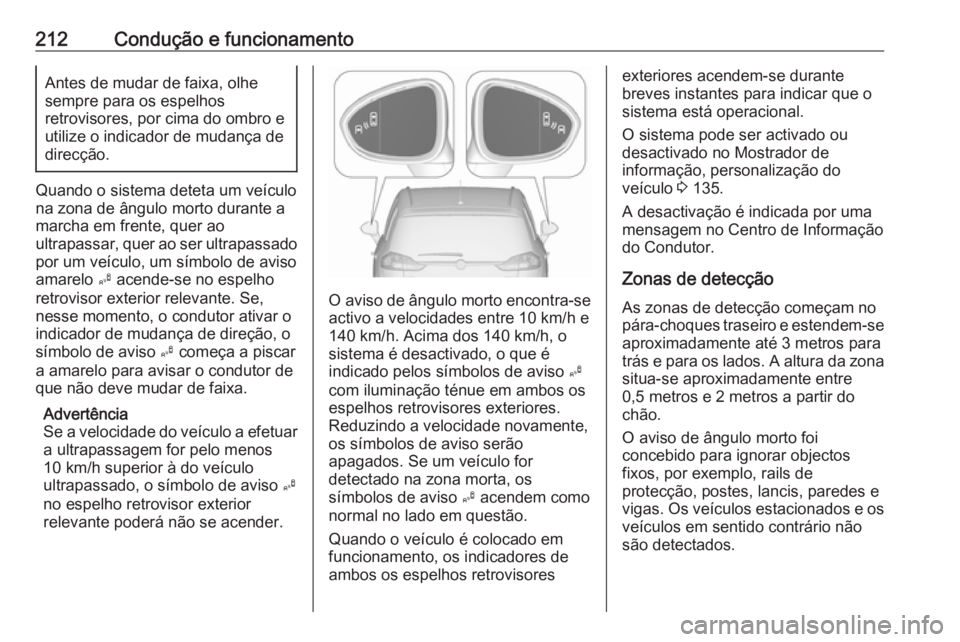

212Condução e funcionamentoAntes de mudar de faixa, olhe
sempre para os espelhos
retrovisores, por cima do ombro e
utilize o indicador de mudança de
direcção.
Quando o sistema deteta um veículo na zona de ângulo morto durante a marcha em frente, quer ao
ultrapassar, quer ao ser ultrapassado
por um veículo, um símbolo de aviso
amarelo B acende-se no espelho
retrovisor exterior relevante. Se,
nesse momento, o condutor ativar o
indicador de mudança de direção, o
símbolo de aviso B começa a piscar
a amarelo para avisar o condutor de
que não deve mudar de faixa.
Advertência
Se a velocidade do veículo a efetuar a ultrapassagem for pelo menos
10 km/h superior à do veículo
ultrapassado, o símbolo de aviso B
no espelho retrovisor exterior relevante poderá não se acender.
O aviso de ângulo morto encontra-se activo a velocidades entre 10 km/h e
140 km/h. Acima dos 140 km/h, o
sistema é desactivado, o que é
indicado pelos símbolos de aviso B
com iluminação ténue em ambos os
espelhos retrovisores exteriores.
Reduzindo a velocidade novamente,
os símbolos de aviso serão
apagados. Se um veículo for
detectado na zona morta, os
símbolos de aviso B acendem como
normal no lado em questão.
Quando o veículo é colocado em
funcionamento, os indicadores de
ambos os espelhos retrovisores
exteriores acendem-se durante
breves instantes para indicar que o
sistema está operacional.
O sistema pode ser activado ou
desactivado no Mostrador de
informação, personalização do
veículo 3 135.
A desactivação é indicada por uma
mensagem no Centro de Informação
do Condutor.
Zonas de detecção
As zonas de detecção começam no
pára-choques traseiro e estendem-se
aproximadamente até 3 metros para
trás e para os lados. A altura da zona
situa-se aproximadamente entre
0,5 metros e 2 metros a partir do
chão.
O aviso de ângulo morto foi
concebido para ignorar objectos
fixos, por exemplo, rails de
protecção, postes, lancis, paredes e
vigas. Os veículos estacionados e os veículos em sentido contrário não
são detectados.

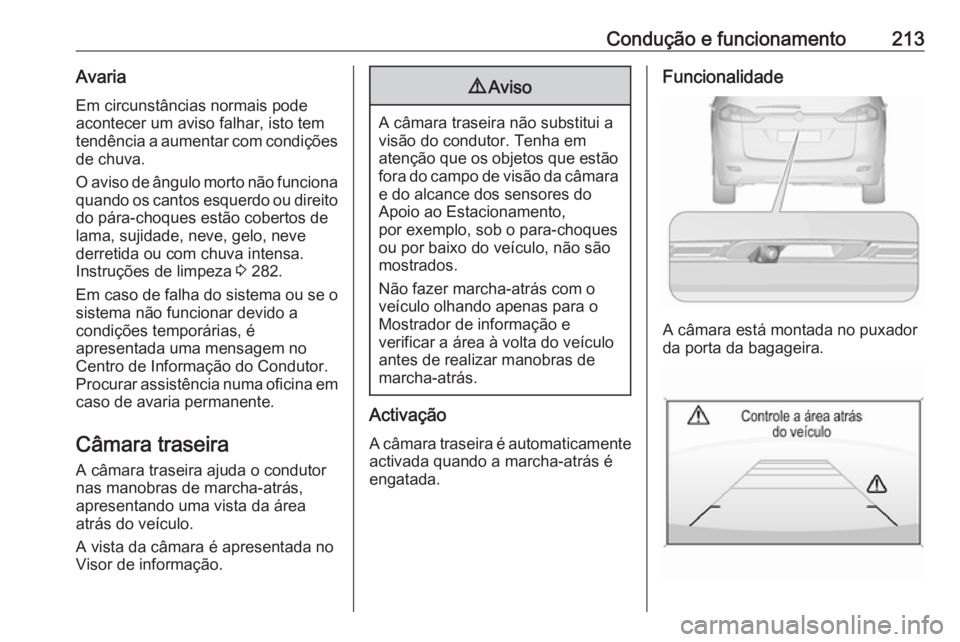

Condução e funcionamento213Avaria
Em circunstâncias normais pode
acontecer um aviso falhar, isto tem
tendência a aumentar com condições de chuva.
O aviso de ângulo morto não funciona quando os cantos esquerdo ou direito
do pára-choques estão cobertos de
lama, sujidade, neve, gelo, neve
derretida ou com chuva intensa.
Instruções de limpeza 3 282.
Em caso de falha do sistema ou se o
sistema não funcionar devido a
condições temporárias, é
apresentada uma mensagem no
Centro de Informação do Condutor. Procurar assistência numa oficina em caso de avaria permanente.
Câmara traseira
A câmara traseira ajuda o condutor
nas manobras de marcha-atrás,
apresentando uma vista da área
atrás do veículo.
A vista da câmara é apresentada no Visor de informação.9 Aviso
A câmara traseira não substitui a
visão do condutor. Tenha em
atenção que os objetos que estão fora do campo de visão da câmara
e do alcance dos sensores do
Apoio ao Estacionamento,
por exemplo, sob o para-choques
ou por baixo do veículo, não são
mostrados.
Não fazer marcha-atrás com o
veículo olhando apenas para o
Mostrador de informação e
verificar a área à volta do veículo
antes de realizar manobras de
marcha-atrás.
Activação
A câmara traseira é automaticamente
activada quando a marcha-atrás é
engatada.
Funcionalidade
A câmara está montada no puxador
da porta da bagageira.

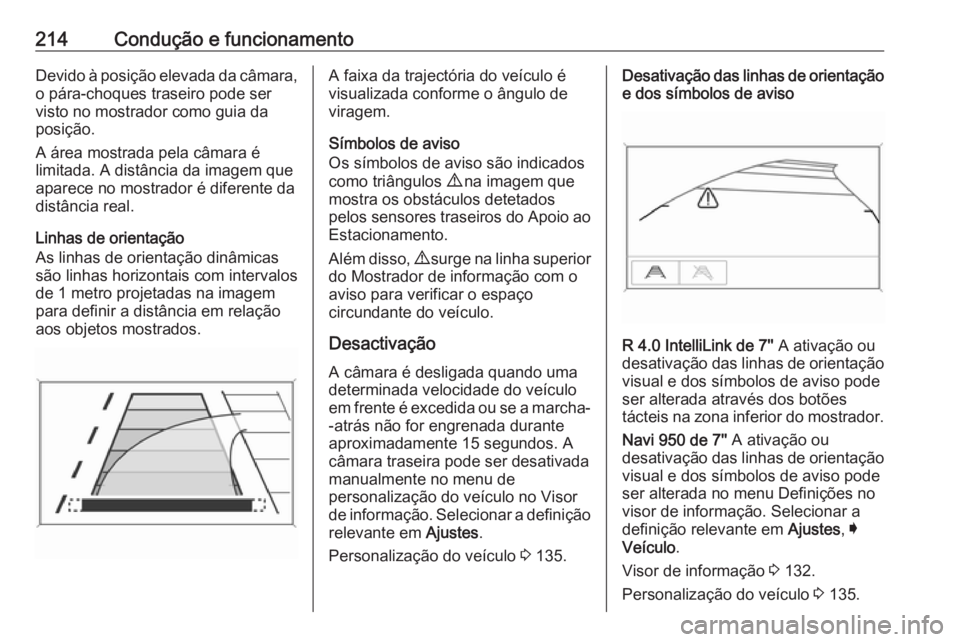

214Condução e funcionamentoDevido à posição elevada da câmara,o pára-choques traseiro pode servisto no mostrador como guia da
posição.
A área mostrada pela câmara é
limitada. A distância da imagem que
aparece no mostrador é diferente da
distância real.
Linhas de orientação
As linhas de orientação dinâmicas são linhas horizontais com intervalos
de 1 metro projetadas na imagem
para definir a distância em relação
aos objetos mostrados.A faixa da trajectória do veículo é
visualizada conforme o ângulo de
viragem.
Símbolos de aviso
Os símbolos de aviso são indicados
como triângulos 9 na imagem que
mostra os obstáculos detetados
pelos sensores traseiros do Apoio ao
Estacionamento.
Além disso, 9 surge na linha superior
do Mostrador de informação com o
aviso para verificar o espaço
circundante do veículo.
Desactivação
A câmara é desligada quando uma determinada velocidade do veículo
em frente é excedida ou se a marcha-
-atrás não for engrenada durante
aproximadamente 15 segundos. A
câmara traseira pode ser desativada
manualmente no menu de
personalização do veículo no Visor de informação. Selecionar a definição
relevante em Ajustes.
Personalização do veículo 3 135.Desativação das linhas de orientação
e dos símbolos de aviso
R 4.0 IntelliLink de 7'' A ativação ou
desativação das linhas de orientação visual e dos símbolos de aviso pode
ser alterada através dos botões
tácteis na zona inferior do mostrador.
Navi 950 de 7'' A ativação ou
desativação das linhas de orientação visual e dos símbolos de aviso pode
ser alterada no menu Definições no
visor de informação. Selecionar a
definição relevante em Ajustes, I
Veículo .
Visor de informação 3 132.
Personalização do veículo 3 135.

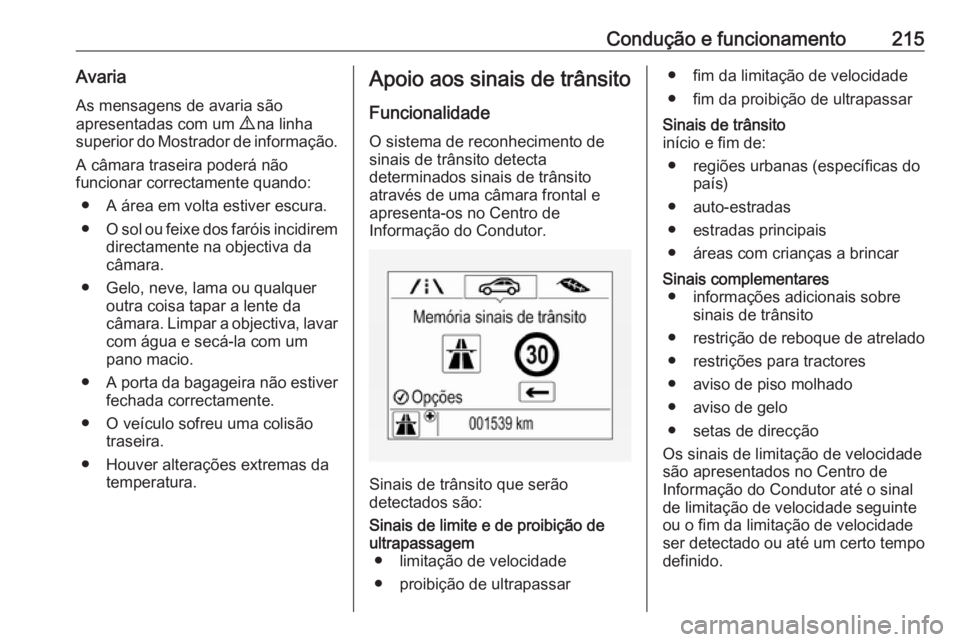

Condução e funcionamento215Avaria
As mensagens de avaria são
apresentadas com um 9 na linha
superior do Mostrador de informação.
A câmara traseira poderá não
funcionar correctamente quando:
● A área em volta estiver escura.
● O sol ou feixe dos faróis incidirem
directamente na objectiva da
câmara.
● Gelo, neve, lama ou qualquer outra coisa tapar a lente da
câmara. Limpar a objectiva, lavar com água e secá-la com um
pano macio.
● A porta da bagageira não estiver
fechada correctamente.
● O veículo sofreu uma colisão traseira.
● Houver alterações extremas da temperatura.Apoio aos sinais de trânsito
Funcionalidade
O sistema de reconhecimento de
sinais de trânsito detecta
determinados sinais de trânsito
através de uma câmara frontal e
apresenta-os no Centro de
Informação do Condutor.
Sinais de trânsito que serão
detectados são:
Sinais de limite e de proibição de
ultrapassagem ● limitação de velocidade
● proibição de ultrapassar● fim da limitação de velocidade
● fim da proibição de ultrapassarSinais de trânsito
início e fim de:
● regiões urbanas (específicas do país)
● auto-estradas
● estradas principais
● áreas com crianças a brincarSinais complementares ● informações adicionais sobre sinais de trânsito
● restrição de reboque de atrelado
● restrições para tractores
● aviso de piso molhado
● aviso de gelo
● setas de direcção
Os sinais de limitação de velocidade
são apresentados no Centro de
Informação do Condutor até o sinal
de limitação de velocidade seguinte
ou o fim da limitação de velocidade
ser detectado ou até um certo tempo
definido.

216Condução e funcionamento
É possível a combinação de múltiplos
sinais no visor.
Um ponto de exclamação num
quadro indica que foi detetado um
sinal adicional que não é reconhecido
pelo sistema.
O sistema funciona sem perda de
desempenho até uma velocidade de
200 km/h, consoante as condições de iluminação. À noite o sistema está
activo até uma velocidade de
160 km/h.
Indicação de amostragem
As informações sobre os sinais de
trânsito válidos atualmente estão
disponíveis na página do sistema de
reconhecimento de sinais de trânsito
designada no Centro de Informação
do Condutor.
Além disso, o limite de velocidade
válido atualmente é mostrado
permanentemente na linha inferior do Centro de Informação do Condutor.No caso de estar disponível um limite
de velocidade com suplemento, é
apresentado um símbolo + nesta
zona.
Selecionar ? via MENU e
selecionar a página do sistema de
reconhecimento de sinais de trânsito
com a roda de regulação na alavanca do indicador de mudança de direção
3 127.
Quando outra página no menu do
Centro de Informação do Condutor foi selecionada e em seguida a página
do sistema de reconhecimento de
sinais de trânsito é novamente
selecionada, é apresentado o último sinal de trânsito reconhecido.

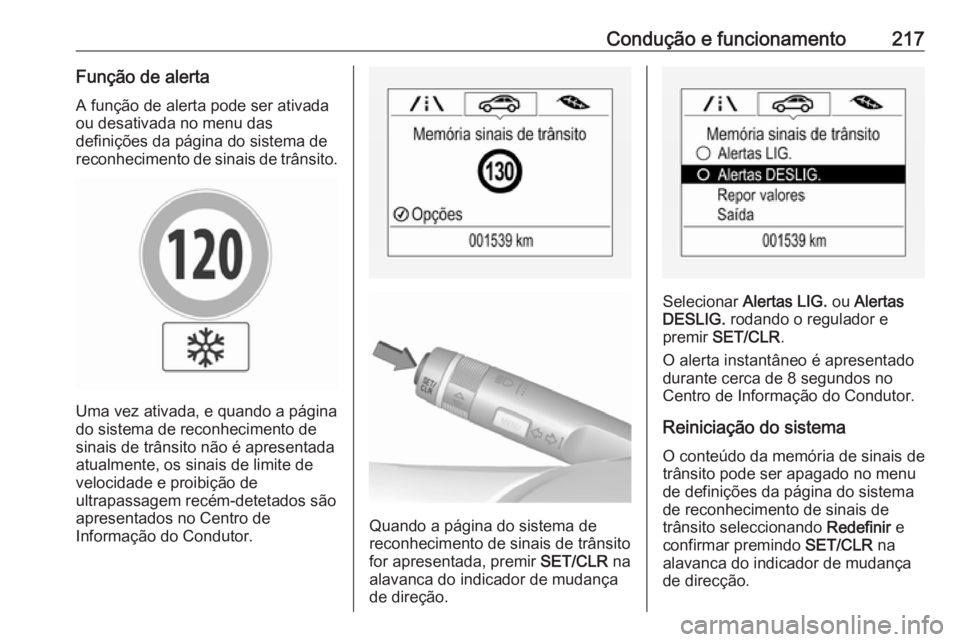

Condução e funcionamento217Função de alertaA função de alerta pode ser ativada
ou desativada no menu das
definições da página do sistema de
reconhecimento de sinais de trânsito.
Uma vez ativada, e quando a página
do sistema de reconhecimento de
sinais de trânsito não é apresentada
atualmente, os sinais de limite de
velocidade e proibição de
ultrapassagem recém-detetados são
apresentados no Centro de
Informação do Condutor.
Quando a página do sistema de
reconhecimento de sinais de trânsito
for apresentada, premir SET/CLR na
alavanca do indicador de mudança de direção.
Selecionar Alertas LIG. ou Alertas
DESLIG. rodando o regulador e
premir SET/CLR .
O alerta instantâneo é apresentado
durante cerca de 8 segundos no
Centro de Informação do Condutor.
Reiniciação do sistema O conteúdo da memória de sinais de
trânsito pode ser apagado no menu
de definições da página do sistema
de reconhecimento de sinais de
trânsito seleccionando Redefinir e
confirmar premindo SET/CLR na
alavanca do indicador de mudança
de direcção.

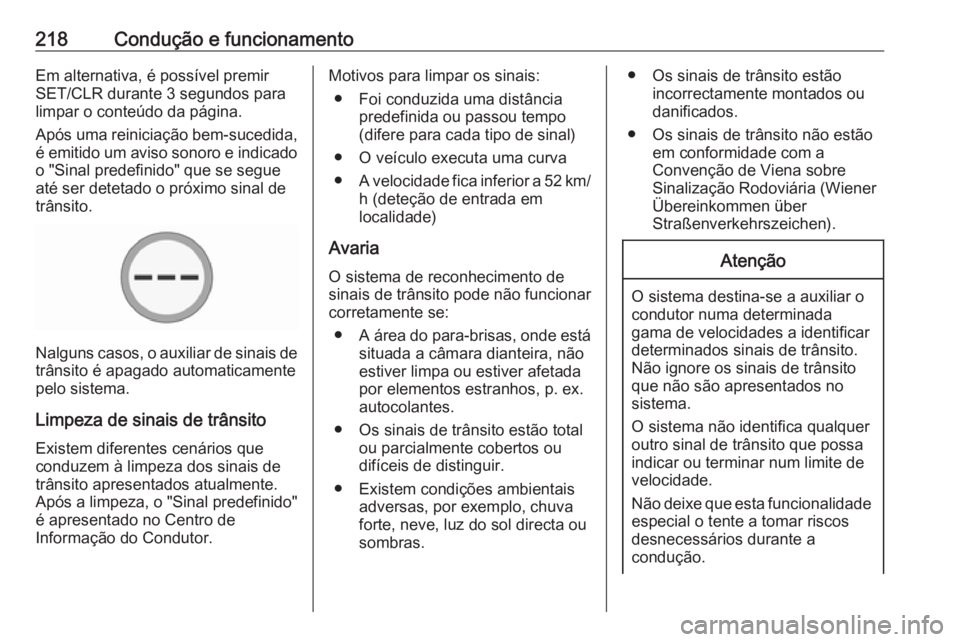

218Condução e funcionamentoEm alternativa, é possível premir
SET/CLR durante 3 segundos para
limpar o conteúdo da página.
Após uma reiniciação bem-sucedida, é emitido um aviso sonoro e indicado
o "Sinal predefinido" que se segue
até ser detetado o próximo sinal de
trânsito.
Nalguns casos, o auxiliar de sinais de trânsito é apagado automaticamente
pelo sistema.
Limpeza de sinais de trânsito
Existem diferentes cenários que
conduzem à limpeza dos sinais de
trânsito apresentados atualmente.
Após a limpeza, o "Sinal predefinido"
é apresentado no Centro de
Informação do Condutor.
Motivos para limpar os sinais:
● Foi conduzida uma distância predefinida ou passou tempo
(difere para cada tipo de sinal)
● O veículo executa uma curva
● A velocidade fica inferior a 52 km/
h (deteção de entrada em
localidade)
Avaria
O sistema de reconhecimento de sinais de trânsito pode não funcionar
corretamente se:
● A área do para-brisas, onde está
situada a câmara dianteira, não
estiver limpa ou estiver afetada
por elementos estranhos, p. ex.
autocolantes.
● Os sinais de trânsito estão total ou parcialmente cobertos oudifíceis de distinguir.
● Existem condições ambientais adversas, por exemplo, chuva
forte, neve, luz do sol directa ou sombras.● Os sinais de trânsito estão incorrectamente montados ou
danificados.
● Os sinais de trânsito não estão em conformidade com a
Convenção de Viena sobre
Sinalização Rodoviária (Wiener
Übereinkommen über
Straßenverkehrszeichen).Atenção
O sistema destina-se a auxiliar o
condutor numa determinada
gama de velocidades a identificar
determinados sinais de trânsito.
Não ignore os sinais de trânsito
que não são apresentados no
sistema.
O sistema não identifica qualquer
outro sinal de trânsito que possa
indicar ou terminar num limite de
velocidade.
Não deixe que esta funcionalidade especial o tente a tomar riscos
desnecessários durante a
condução.
