OPEL ZAFIRA C 2017 Manual de Instruções (in Portugues)

Conservação do veículo239● Atestar o reservatório do líquidolava-vidros.
● Verificar o nível do óleo do motor.
● Verificar o nível do líquido de arrefecimento.
● Uma vez que a durabilidade do AdBlue está limitada a dois anos,o fluido deve ser substituído se já
for demasiado velho. Recorrer à
ajuda de uma oficina.
● Montar a chapa de matrícula se necessário.
Recolha de veículos em fim de vida
Informação acerca dos centros de
recuperação do veículo em fim de
vida e a reciclagem dos veículos em
fim de vida está disponível no nosso
sítio na rede, onde legalmente
exigido. Confie este trabalho apenas
a um centro de reciclagem
autorizado.
Os veículos a gás liquefeito devem ser reciclados por um centro
autorizado para veículos a gás
liquefeito.Verificações no veículo
Execução dos trabalhos9 Aviso
Realizar verificações no
compartimento do motor apenas
quando a ignição estiver
desligada.
A ventoinha de arrefecimento
pode começar a funcionar mesmo com a ignição desligada.
9 Perigo
O sistema da ignição utiliza uma
tensão extremamente elevada. Não tocar.
Capot
Abrir
Puxar a alavanca de abertura e
colocá-la na posição inicial.

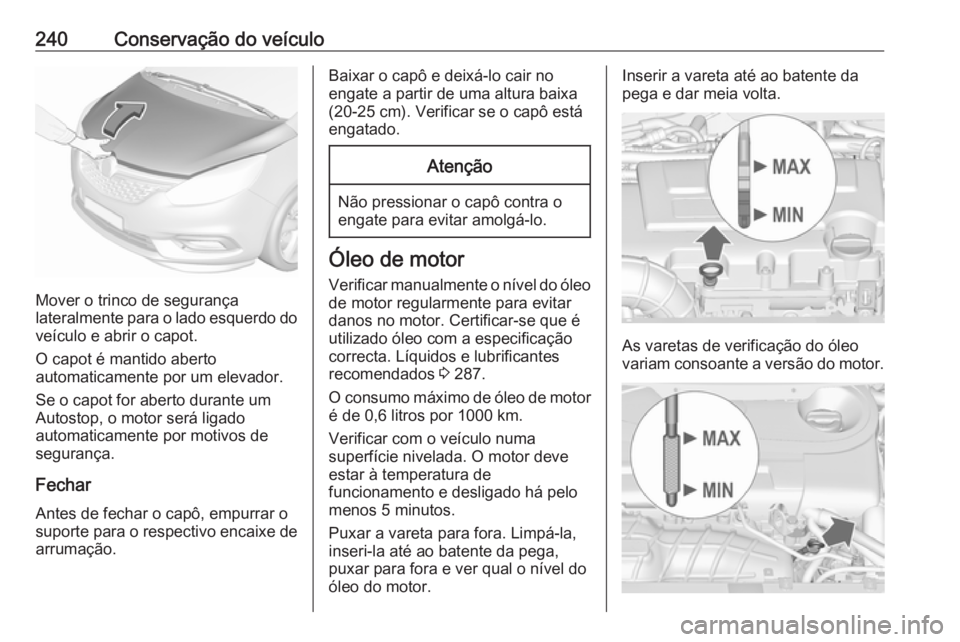

240Conservação do veículo
Mover o trinco de segurança
lateralmente para o lado esquerdo do veículo e abrir o capot.
O capot é mantido aberto
automaticamente por um elevador.
Se o capot for aberto durante um
Autostop, o motor será ligado
automaticamente por motivos de
segurança.
Fechar Antes de fechar o capô, empurrar o
suporte para o respectivo encaixe de
arrumação.
Baixar o capô e deixá-lo cair no
engate a partir de uma altura baixa
(20-25 cm). Verificar se o capô está
engatado.Atenção
Não pressionar o capô contra o
engate para evitar amolgá-lo.
Óleo de motor
Verificar manualmente o nível do óleo de motor regularmente para evitar
danos no motor. Certificar-se que é
utilizado óleo com a especificação correcta. Líquidos e lubrificantes
recomendados 3 287.
O consumo máximo de óleo de motor
é de 0,6 litros por 1000 km.
Verificar com o veículo numa
superfície nivelada. O motor deve
estar à temperatura de
funcionamento e desligado há pelo
menos 5 minutos.
Puxar a vareta para fora. Limpá-la,
inseri-la até ao batente da pega,
puxar para fora e ver qual o nível do
óleo do motor.
Inserir a vareta até ao batente da
pega e dar meia volta.
As varetas de verificação do óleo
variam consoante a versão do motor.

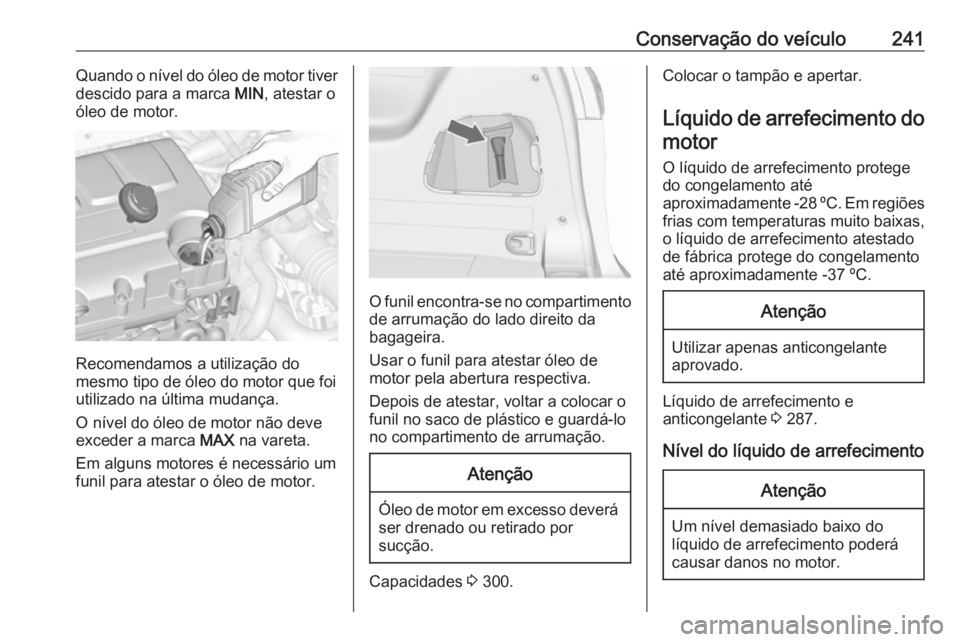

Conservação do veículo241Quando o nível do óleo de motor tiver
descido para a marca MIN, atestar o
óleo de motor.
Recomendamos a utilização do
mesmo tipo de óleo do motor que foi utilizado na última mudança.
O nível do óleo de motor não deve
exceder a marca MAX na vareta.
Em alguns motores é necessário um
funil para atestar o óleo de motor.
O funil encontra-se no compartimento de arrumação do lado direito da
bagageira.
Usar o funil para atestar óleo de
motor pela abertura respectiva.
Depois de atestar, voltar a colocar o
funil no saco de plástico e guardá-lo no compartimento de arrumação.
Atenção
Óleo de motor em excesso deverá
ser drenado ou retirado por
sucção.
Capacidades 3 300.
Colocar o tampão e apertar.
Líquido de arrefecimento domotor
O líquido de arrefecimento protege
do congelamento até
aproximadamente -28 ºC. Em regiões frias com temperaturas muito baixas,
o líquido de arrefecimento atestado
de fábrica protege do congelamento
até aproximadamente -37 ºC.Atenção
Utilizar apenas anticongelante
aprovado.
Líquido de arrefecimento e
anticongelante 3 287.
Nível do líquido de arrefecimento
Atenção
Um nível demasiado baixo do
líquido de arrefecimento poderá
causar danos no motor.

242Conservação do veículo
Se o sistema de arrefecimento estiver
frio, o nível do líquido de
arrefecimento deve estar acima da
marca de enchimento. Atestar se o
nível estiver baixo.
9 Aviso
Deixar o motor arrefecer antes de
abrir a tampa. Abrir a tampa com cuidado e deixar a pressão sair
devagar.
Para atestar, utilizar uma mistura 1:1
de concentrado de líquido de
arrefecimento aprovado e água da
torneira limpa. Caso não tenha
líquido de arrefecimento disponível,
utilizar água da torneira limpa.
Colocar o tampão e apertar.
Mandar verificar a concentração de
líquido de arrefecimento e a causa da perda de líquido de arrefecimento
numa oficina.
Óleo da direcção assistidaAtenção
Pequeníssimas quantidades de
contaminação podem provocar
danos no sistema da direcção e
fazer com que não funcione
correctamente. Não deixe que
contaminantes entrem em
contacto com o lado do fluido do
bujão do depósito/vareta ou que
entrem no depósito.Normalmente não é necessário
verificar o nível de óleo da direcção
assistida. Se for ouvido um ruído
invulgar durante a condução ou se a
direcção assistida responder de
forma anormal, procurar assistência
numa oficina.

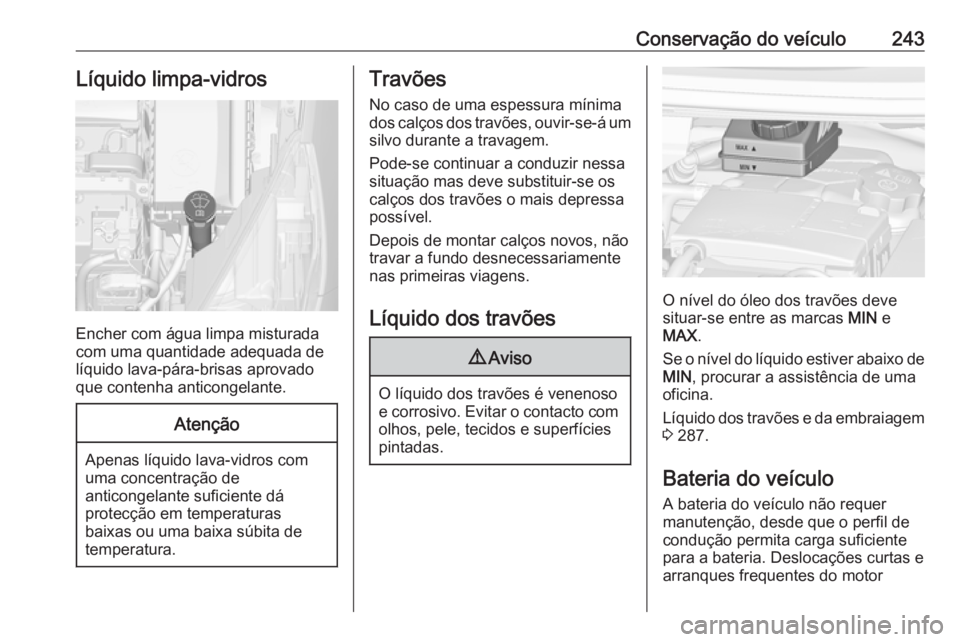

Conservação do veículo243Líquido limpa-vidros
Encher com água limpa misturada
com uma quantidade adequada de
líquido lava-pára-brisas aprovado
que contenha anticongelante.
Atenção
Apenas líquido lava-vidros com
uma concentração de
anticongelante suficiente dá
protecção em temperaturas
baixas ou uma baixa súbita de
temperatura.
Travões
No caso de uma espessura mínima
dos calços dos travões, ouvir-se-á um
silvo durante a travagem.
Pode-se continuar a conduzir nessa
situação mas deve substituir-se os
calços dos travões o mais depressa
possível.
Depois de montar calços novos, não
travar a fundo desnecessariamente
nas primeiras viagens.
Líquido dos travões9 Aviso
O líquido dos travões é venenoso
e corrosivo. Evitar o contacto com olhos, pele, tecidos e superfícies
pintadas.
O nível do óleo dos travões deve
situar-se entre as marcas MIN e
MAX .
Se o nível do líquido estiver abaixo de MIN , procurar a assistência de uma
oficina.
Líquido dos travões e da embraiagem 3 287.
Bateria do veículo
A bateria do veículo não requer
manutenção, desde que o perfil de
condução permita carga suficiente
para a bateria. Deslocações curtas e
arranques frequentes do motor

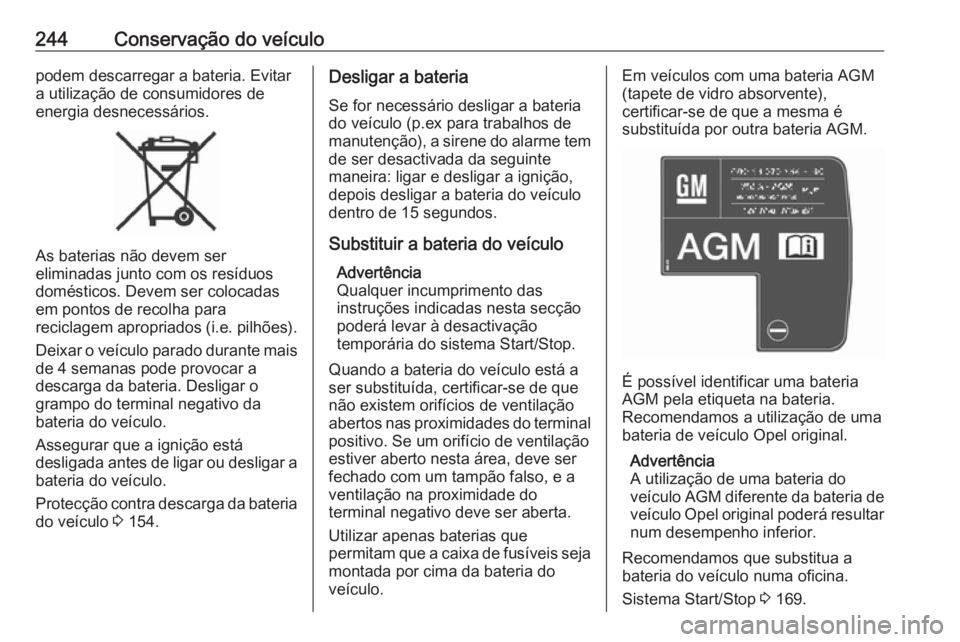

244Conservação do veículopodem descarregar a bateria. Evitar
a utilização de consumidores de
energia desnecessários.
As baterias não devem ser
eliminadas junto com os resíduos
domésticos. Devem ser colocadas
em pontos de recolha para
reciclagem apropriados (i.e. pilhões).
Deixar o veículo parado durante mais
de 4 semanas pode provocar a
descarga da bateria. Desligar o
grampo do terminal negativo da
bateria do veículo.
Assegurar que a ignição está
desligada antes de ligar ou desligar a bateria do veículo.
Protecção contra descarga da bateria do veículo 3 154.
Desligar a bateria
Se for necessário desligar a bateria
do veículo (p.ex para trabalhos de
manutenção), a sirene do alarme tem de ser desactivada da seguinte
maneira: ligar e desligar a ignição,
depois desligar a bateria do veículo
dentro de 15 segundos.
Substituir a bateria do veículo Advertência
Qualquer incumprimento das
instruções indicadas nesta secção
poderá levar à desactivação
temporária do sistema Start/Stop.
Quando a bateria do veículo está a ser substituída, certificar-se de que
não existem orifícios de ventilação
abertos nas proximidades do terminal
positivo. Se um orifício de ventilação
estiver aberto nesta área, deve ser
fechado com um tampão falso, e a
ventilação na proximidade do
terminal negativo deve ser aberta.
Utilizar apenas baterias que
permitam que a caixa de fusíveis seja montada por cima da bateria do
veículo.Em veículos com uma bateria AGM
(tapete de vidro absorvente),
certificar-se de que a mesma é
substituída por outra bateria AGM.
É possível identificar uma bateria
AGM pela etiqueta na bateria.
Recomendamos a utilização de uma
bateria de veículo Opel original.
Advertência
A utilização de uma bateria do
veículo AGM diferente da bateria de
veículo Opel original poderá resultar num desempenho inferior.
Recomendamos que substitua a
bateria do veículo numa oficina.
Sistema Start/Stop 3 169.

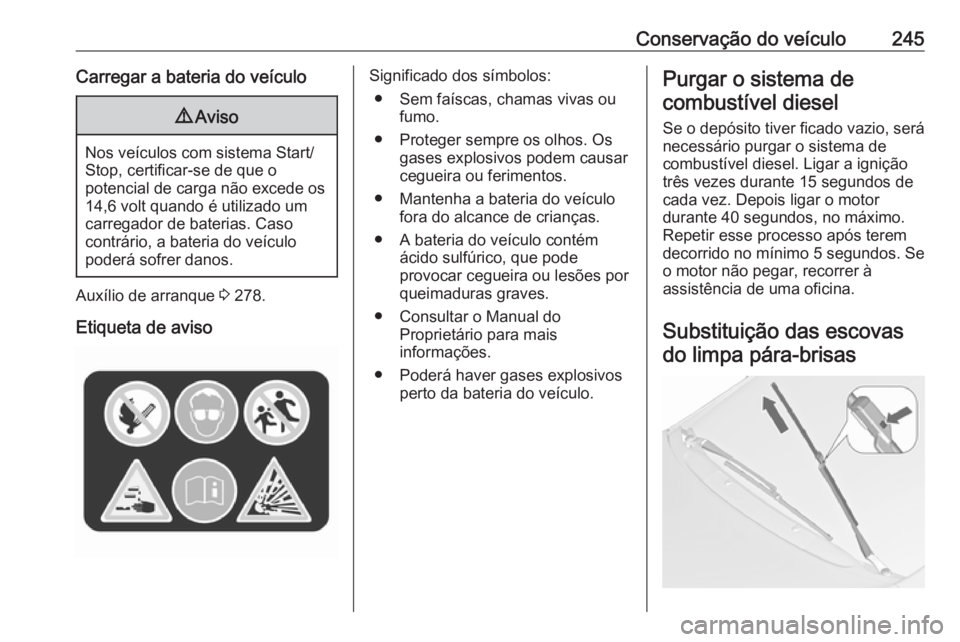

Conservação do veículo245Carregar a bateria do veículo9Aviso
Nos veículos com sistema Start/
Stop, certificar-se de que o
potencial de carga não excede os
14,6 volt quando é utilizado um carregador de baterias. Caso
contrário, a bateria do veículo
poderá sofrer danos.
Auxílio de arranque 3 278.
Etiqueta de aviso
Significado dos símbolos: ● Sem faíscas, chamas vivas ou fumo.
● Proteger sempre os olhos. Os gases explosivos podem causar
cegueira ou ferimentos.
● Mantenha a bateria do veículo fora do alcance de crianças.
● A bateria do veículo contém ácido sulfúrico, que pode
provocar cegueira ou lesões por
queimaduras graves.
● Consultar o Manual do Proprietário para mais
informações.
● Poderá haver gases explosivos perto da bateria do veículo.Purgar o sistema de
combustível diesel
Se o depósito tiver ficado vazio, será
necessário purgar o sistema de
combustível diesel. Ligar a ignição
três vezes durante 15 segundos de
cada vez. Depois ligar o motor
durante 40 segundos, no máximo.
Repetir esse processo após terem
decorrido no mínimo 5 segundos. Se
o motor não pegar, recorrer à
assistência de uma oficina.
Substituição das escovas do limpa pára-brisas

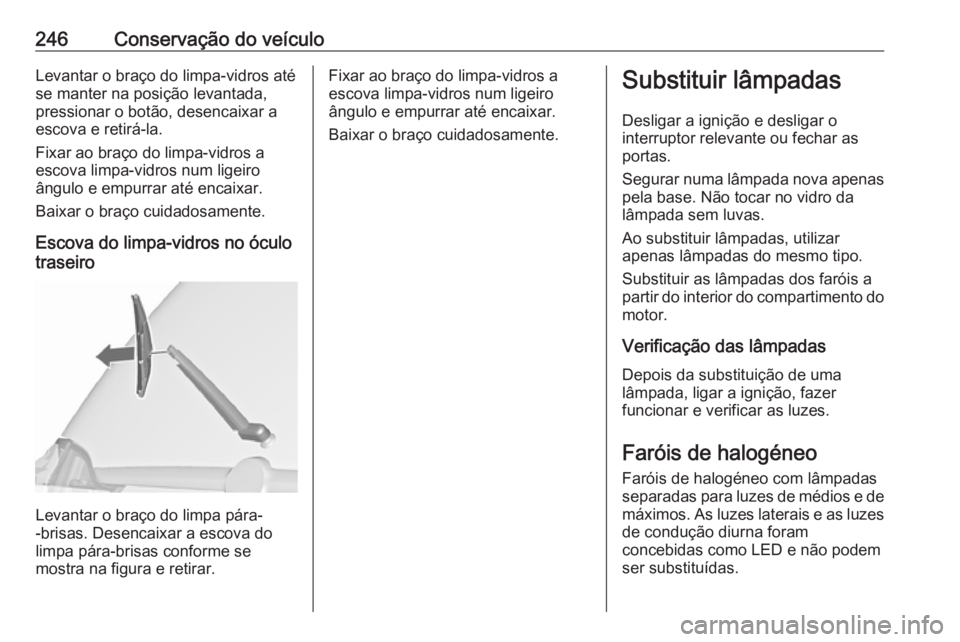

246Conservação do veículoLevantar o braço do limpa-vidros até
se manter na posição levantada,
pressionar o botão, desencaixar a
escova e retirá-la.
Fixar ao braço do limpa-vidros a
escova limpa-vidros num ligeiro
ângulo e empurrar até encaixar.
Baixar o braço cuidadosamente.
Escova do limpa-vidros no óculo
traseiro
Levantar o braço do limpa pára-
-brisas. Desencaixar a escova do
limpa pára-brisas conforme se
mostra na figura e retirar.
Fixar ao braço do limpa-vidros a
escova limpa-vidros num ligeiro
ângulo e empurrar até encaixar.
Baixar o braço cuidadosamente.Substituir lâmpadas
Desligar a ignição e desligar o
interruptor relevante ou fechar as
portas.
Segurar numa lâmpada nova apenas pela base. Não tocar no vidro da
lâmpada sem luvas.
Ao substituir lâmpadas, utilizar
apenas lâmpadas do mesmo tipo.
Substituir as lâmpadas dos faróis a
partir do interior do compartimento do motor.
Verificação das lâmpadas Depois da substituição de uma
lâmpada, ligar a ignição, fazer
funcionar e verificar as luzes.
Faróis de halogéneo Faróis de halogéneo com lâmpadas
separadas para luzes de médios e de
máximos. As luzes laterais e as luzes
de condução diurna foram
concebidas como LED e não podem
ser substituídas.

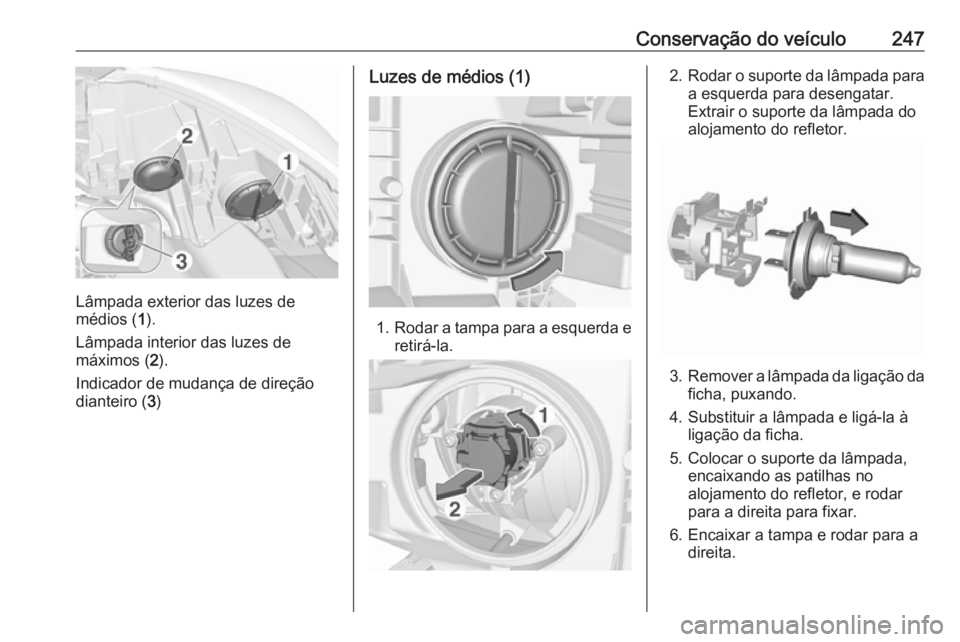

Conservação do veículo247
Lâmpada exterior das luzes de
médios ( 1).
Lâmpada interior das luzes de
máximos ( 2).
Indicador de mudança de direção
dianteiro ( 3)
Luzes de médios (1)
1. Rodar a tampa para a esquerda e
retirá-la.
2. Rodar o suporte da lâmpada para
a esquerda para desengatar.
Extrair o suporte da lâmpada do
alojamento do refletor.
3. Remover a lâmpada da ligação da
ficha, puxando.
4. Substituir a lâmpada e ligá-la à ligação da ficha.
5. Colocar o suporte da lâmpada, encaixando as patilhas no
alojamento do refletor, e rodar
para a direita para fixar.
6. Encaixar a tampa e rodar para a direita.

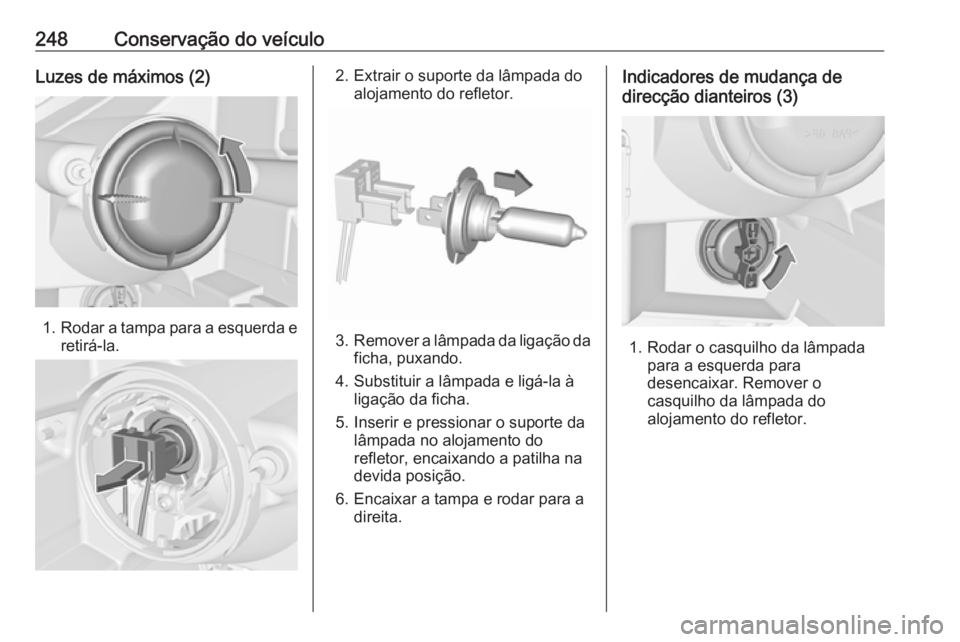

248Conservação do veículoLuzes de máximos (2)
1.Rodar a tampa para a esquerda e
retirá-la.
2. Extrair o suporte da lâmpada do alojamento do refletor.
3.Remover a lâmpada da ligação da
ficha, puxando.
4. Substituir a lâmpada e ligá-la à ligação da ficha.
5. Inserir e pressionar o suporte da lâmpada no alojamento do
refletor, encaixando a patilha na
devida posição.
6. Encaixar a tampa e rodar para a direita.
Indicadores de mudança de
direcção dianteiros (3)
1. Rodar o casquilho da lâmpada para a esquerda para
desencaixar. Remover o
casquilho da lâmpada do
alojamento do refletor.
