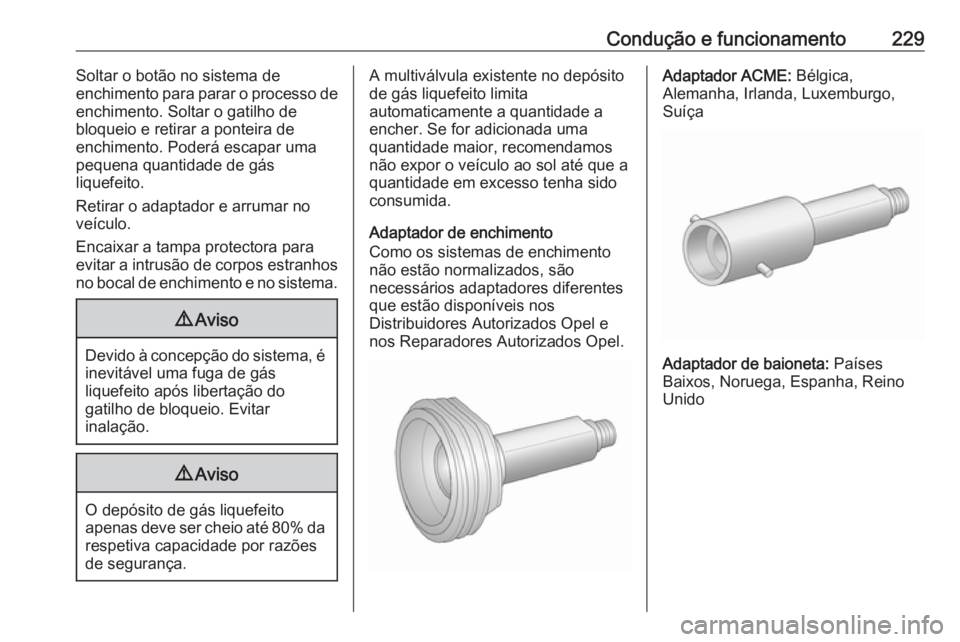

Condução e funcionamento229Soltar o botão no sistema de
enchimento para parar o processo de
enchimento. Soltar o gatilho de
bloqueio e retirar a ponteira de
enchimento. Poderá escapar uma
pequena quantidade de gás
liquefeito.
Retirar o adaptador e arrumar no
veículo.
Encaixar a tampa protectora para
evitar a intrusão de corpos estranhos
no bocal de enchimento e no sistema.9 Aviso
Devido à concepção do sistema, é
inevitável uma fuga de gás
liquefeito após libertação do
gatilho de bloqueio. Evitar
inalação.
9 Aviso
O depósito de gás liquefeito
apenas deve ser cheio até 80% da respetiva capacidade por razões
de segurança.
A multiválvula existente no depósito
de gás liquefeito limita
automaticamente a quantidade a
encher. Se for adicionada uma
quantidade maior, recomendamos
não expor o veículo ao sol até que a
quantidade em excesso tenha sido
consumida.
Adaptador de enchimento
Como os sistemas de enchimento
não estão normalizados, são
necessários adaptadores diferentes
que estão disponíveis nos
Distribuidores Autorizados Opel e
nos Reparadores Autorizados Opel.Adaptador ACME: Bélgica,
Alemanha, Irlanda, Luxemburgo,
Suíça
Adaptador de baioneta: Países
Baixos, Noruega, Espanha, Reino
Unido

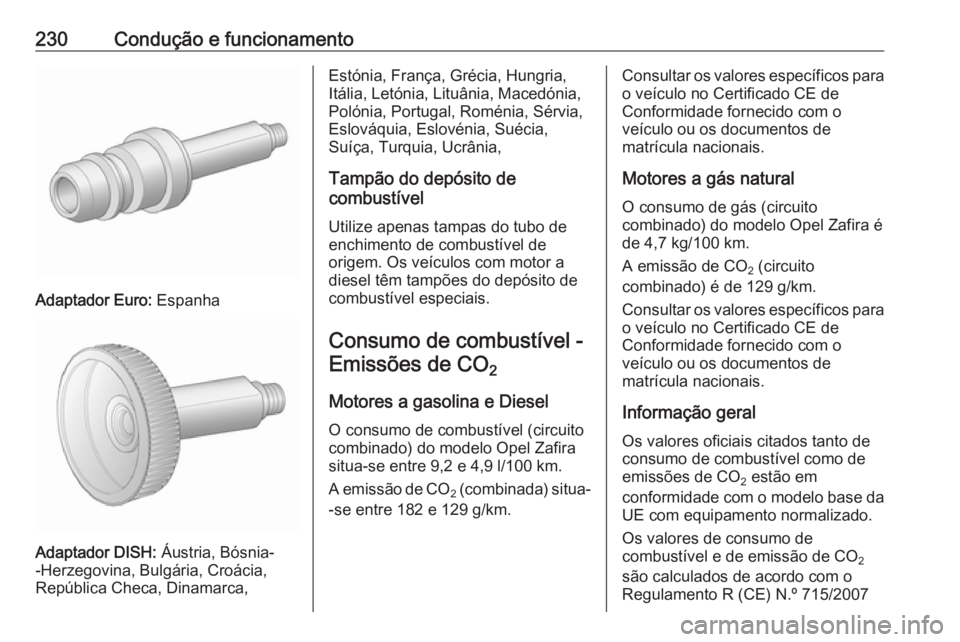

230Condução e funcionamento
Adaptador Euro: Espanha
Adaptador DISH: Áustria, Bósnia-
-Herzegovina, Bulgária, Croácia,
República Checa, Dinamarca,
Estónia, França, Grécia, Hungria,
Itália, Letónia, Lituânia, Macedónia,
Polónia, Portugal, Roménia, Sérvia,
Eslováquia, Eslovénia, Suécia,
Suíça, Turquia, Ucrânia,
Tampão do depósito de
combustível
Utilize apenas tampas do tubo de
enchimento de combustível de
origem. Os veículos com motor a
diesel têm tampões do depósito de combustível especiais.
Consumo de combustível -Emissões de CO 2
Motores a gasolina e Diesel
O consumo de combustível (circuito
combinado) do modelo Opel Zafira
situa-se entre 9,2 e 4,9 l/100 km.
A emissão de CO 2 (combinada) situa-
-se entre 182 e 129 g/km.Consultar os valores específicos para o veículo no Certificado CE de
Conformidade fornecido com o
veículo ou os documentos de
matrícula nacionais.
Motores a gás natural O consumo de gás (circuito
combinado) do modelo Opel Zafira é
de 4,7 kg/100 km.
A emissão de CO 2 (circuito
combinado) é de 129 g/km.
Consultar os valores específicos para o veículo no Certificado CE de
Conformidade fornecido com o
veículo ou os documentos de
matrícula nacionais.
Informação geral
Os valores oficiais citados tanto de
consumo de combustível como de
emissões de CO 2 estão em
conformidade com o modelo base da
UE com equipamento normalizado.
Os valores de consumo de
combustível e de emissão de CO 2
são calculados de acordo com o
Regulamento R (CE) N.º 715/2007

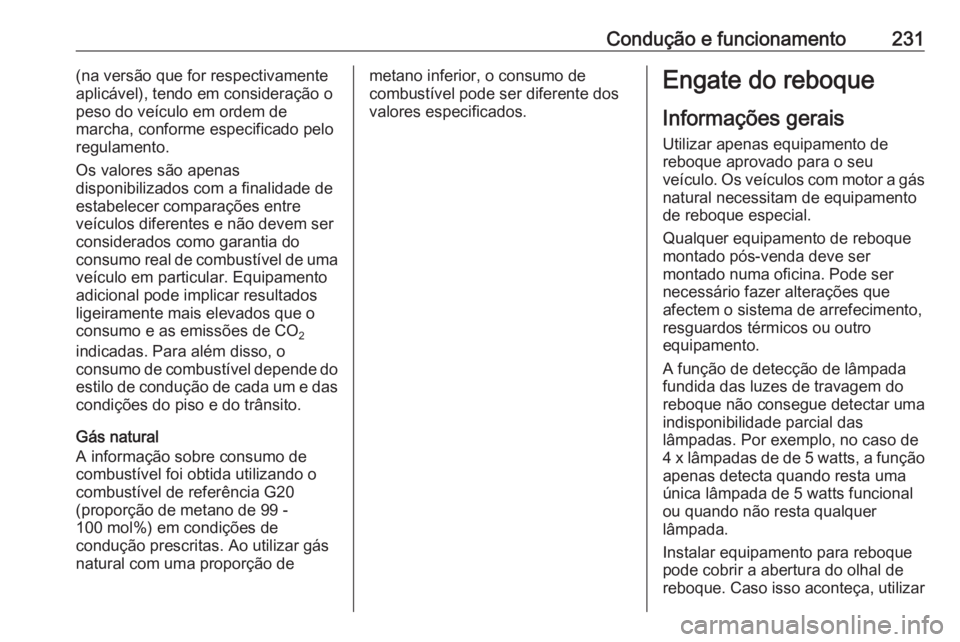

Condução e funcionamento231(na versão que for respectivamente
aplicável), tendo em consideração o
peso do veículo em ordem de
marcha, conforme especificado pelo
regulamento.
Os valores são apenas
disponibilizados com a finalidade de
estabelecer comparações entre
veículos diferentes e não devem ser
considerados como garantia do
consumo real de combustível de uma
veículo em particular. Equipamento
adicional pode implicar resultados
ligeiramente mais elevados que o
consumo e as emissões de CO 2
indicadas. Para além disso, o
consumo de combustível depende do
estilo de condução de cada um e das condições do piso e do trânsito.
Gás natural
A informação sobre consumo de
combustível foi obtida utilizando o combustível de referência G20
(proporção de metano de 99 -
100 mol%) em condições de
condução prescritas. Ao utilizar gás
natural com uma proporção demetano inferior, o consumo de
combustível pode ser diferente dos
valores especificados.Engate do reboque
Informações gerais Utilizar apenas equipamento de
reboque aprovado para o seu
veículo. Os veículos com motor a gás natural necessitam de equipamento
de reboque especial.
Qualquer equipamento de reboque
montado pós-venda deve ser
montado numa oficina. Pode ser
necessário fazer alterações que
afectem o sistema de arrefecimento,
resguardos térmicos ou outro
equipamento.
A função de detecção de lâmpada
fundida das luzes de travagem do
reboque não consegue detectar uma indisponibilidade parcial das
lâmpadas. Por exemplo, no caso de
4 x lâmpadas de de 5 watts, a função
apenas detecta quando resta uma
única lâmpada de 5 watts funcional
ou quando não resta qualquer
lâmpada.
Instalar equipamento para reboque
pode cobrir a abertura do olhal de reboque. Caso isso aconteça, utilizar

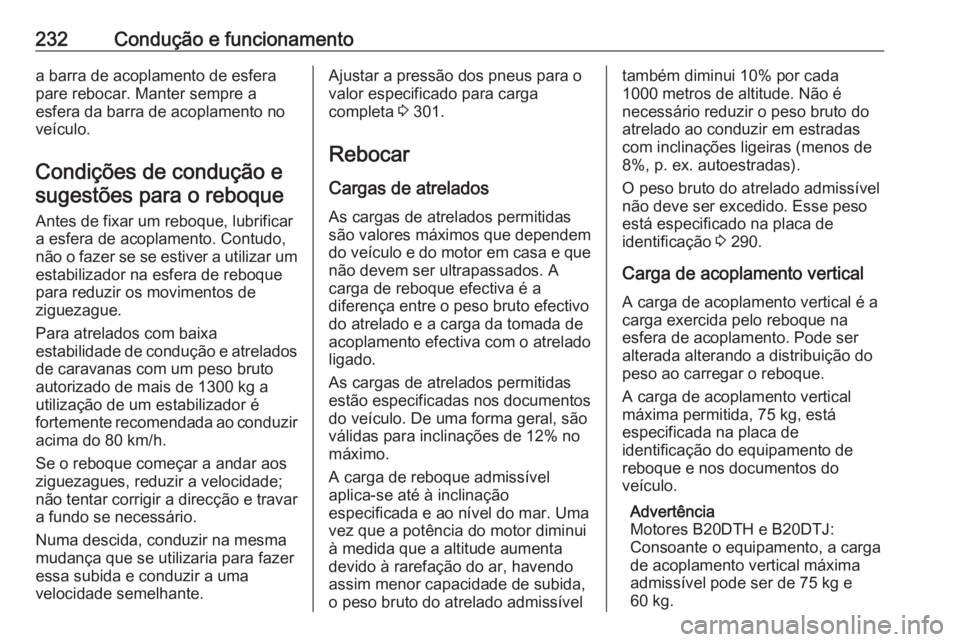

232Condução e funcionamentoa barra de acoplamento de esfera
pare rebocar. Manter sempre a
esfera da barra de acoplamento no
veículo.
Condições de condução esugestões para o reboque
Antes de fixar um reboque, lubrificar
a esfera de acoplamento. Contudo,
não o fazer se se estiver a utilizar um
estabilizador na esfera de reboque
para reduzir os movimentos de
ziguezague.
Para atrelados com baixa
estabilidade de condução e atrelados de caravanas com um peso bruto
autorizado de mais de 1300 kg a
utilização de um estabilizador é
fortemente recomendada ao conduzir
acima do 80 km/h.
Se o reboque começar a andar aos
ziguezagues, reduzir a velocidade;
não tentar corrigir a direcção e travar a fundo se necessário.
Numa descida, conduzir na mesma
mudança que se utilizaria para fazer
essa subida e conduzir a uma
velocidade semelhante.Ajustar a pressão dos pneus para o
valor especificado para carga
completa 3 301.
Rebocar
Cargas de atrelados As cargas de atrelados permitidas
são valores máximos que dependem
do veículo e do motor em casa e que
não devem ser ultrapassados. A
carga de reboque efectiva é a
diferença entre o peso bruto efectivo
do atrelado e a carga da tomada de
acoplamento efectiva com o atrelado
ligado.
As cargas de atrelados permitidas
estão especificadas nos documentos
do veículo. De uma forma geral, são
válidas para inclinações de 12% no
máximo.
A carga de reboque admissível
aplica-se até à inclinação
especificada e ao nível do mar. Uma
vez que a potência do motor diminui
à medida que a altitude aumenta
devido à rarefação do ar, havendo
assim menor capacidade de subida,
o peso bruto do atrelado admissíveltambém diminui 10% por cada
1000 metros de altitude. Não é
necessário reduzir o peso bruto do
atrelado ao conduzir em estradas
com inclinações ligeiras (menos de
8%, p. ex. autoestradas).
O peso bruto do atrelado admissível
não deve ser excedido. Esse peso
está especificado na placa de
identificação 3 290.
Carga de acoplamento vertical
A carga de acoplamento vertical é a
carga exercida pelo reboque na
esfera de acoplamento. Pode ser alterada alterando a distribuição do
peso ao carregar o reboque.
A carga de acoplamento vertical
máxima permitida, 75 kg, está
especificada na placa de
identificação do equipamento de
reboque e nos documentos do
veículo.
Advertência
Motores B20DTH e B20DTJ:
Consoante o equipamento, a carga
de acoplamento vertical máxima admissível pode ser de 75 kg e
60 kg.

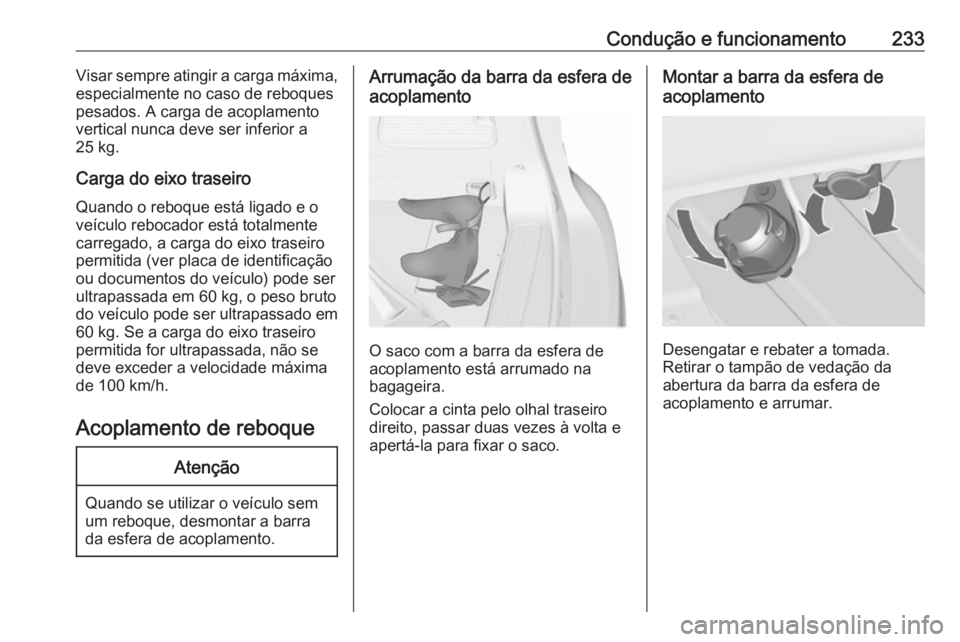

Condução e funcionamento233Visar sempre atingir a carga máxima,
especialmente no caso de reboques
pesados. A carga de acoplamento
vertical nunca deve ser inferior a
25 kg.
Carga do eixo traseiro
Quando o reboque está ligado e o
veículo rebocador está totalmente
carregado, a carga do eixo traseiro
permitida (ver placa de identificação
ou documentos do veículo) pode ser
ultrapassada em 60 kg, o peso bruto
do veículo pode ser ultrapassado em
60 kg. Se a carga do eixo traseiro
permitida for ultrapassada, não se
deve exceder a velocidade máxima de 100 km/h.
Acoplamento de reboqueAtenção
Quando se utilizar o veículo sem
um reboque, desmontar a barra
da esfera de acoplamento.
Arrumação da barra da esfera de
acoplamento
O saco com a barra da esfera de
acoplamento está arrumado na
bagageira.
Colocar a cinta pelo olhal traseiro
direito, passar duas vezes à volta e
apertá-la para fixar o saco.
Montar a barra da esfera de
acoplamento
Desengatar e rebater a tomada.
Retirar o tampão de vedação da
abertura da barra da esfera de
acoplamento e arrumar.

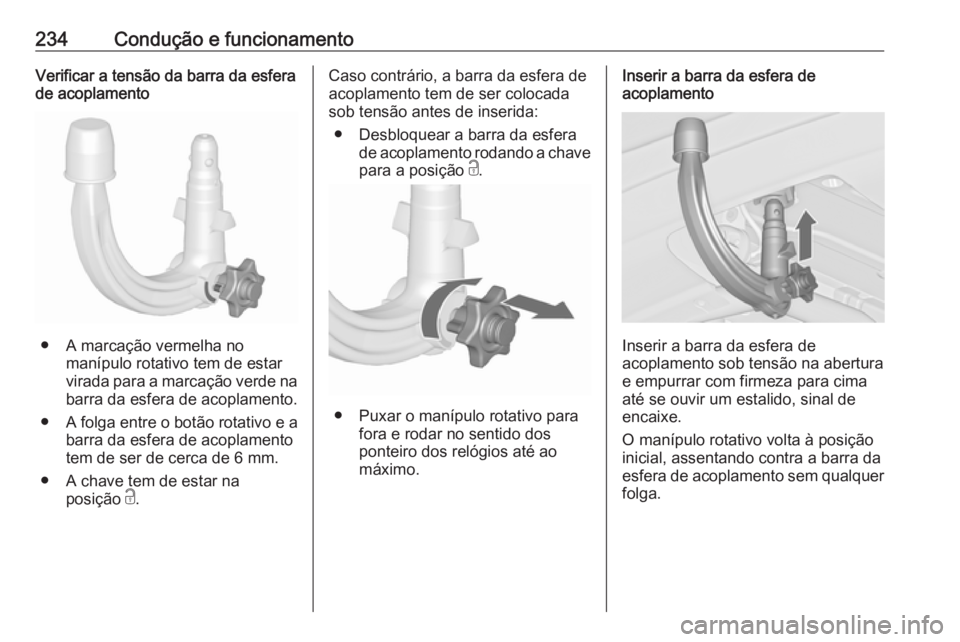

234Condução e funcionamentoVerificar a tensão da barra da esfera
de acoplamento
● A marcação vermelha no
manípulo rotativo tem de estar
virada para a marcação verde na
barra da esfera de acoplamento.
● A folga entre o botão rotativo e a
barra da esfera de acoplamento
tem de ser de cerca de 6 mm.
● A chave tem de estar na posição c.
Caso contrário, a barra da esfera de
acoplamento tem de ser colocada sob tensão antes de inserida:
● Desbloquear a barra da esfera de acoplamento rodando a chave
para a posição c.
● Puxar o manípulo rotativo para
fora e rodar no sentido dos
ponteiro dos relógios até ao
máximo.
Inserir a barra da esfera de
acoplamento
Inserir a barra da esfera de
acoplamento sob tensão na abertura
e empurrar com firmeza para cima até se ouvir um estalido, sinal de
encaixe.
O manípulo rotativo volta à posição
inicial, assentando contra a barra da
esfera de acoplamento sem qualquer
folga.

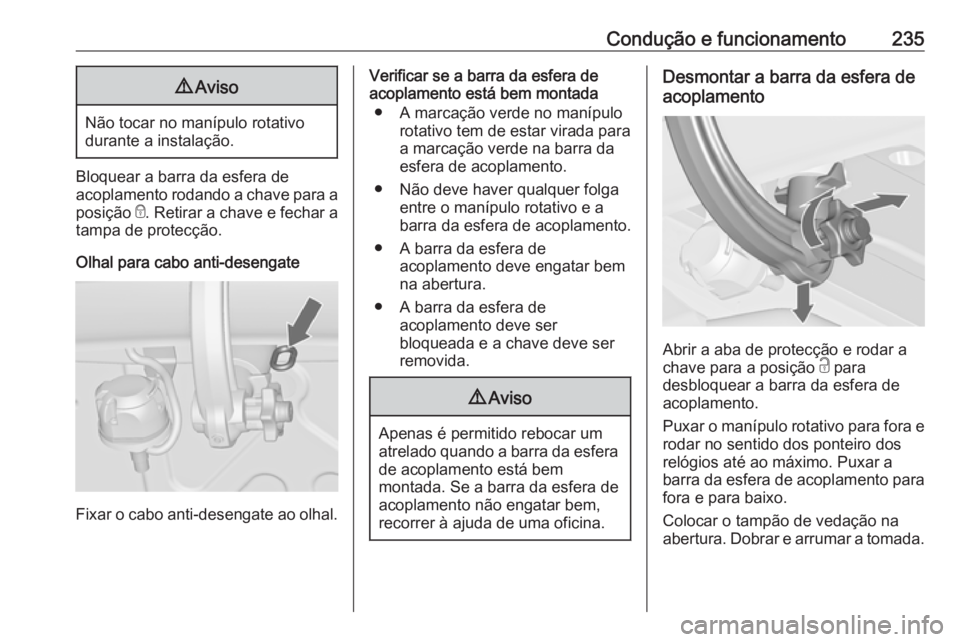

Condução e funcionamento2359Aviso
Não tocar no manípulo rotativo
durante a instalação.
Bloquear a barra da esfera de
acoplamento rodando a chave para a
posição e. Retirar a chave e fechar a
tampa de protecção.
Olhal para cabo anti-desengate
Fixar o cabo anti-desengate ao olhal.
Verificar se a barra da esfera de
acoplamento está bem montada
● A marcação verde no manípulo rotativo tem de estar virada para
a marcação verde na barra da
esfera de acoplamento.
● Não deve haver qualquer folga entre o manípulo rotativo e a
barra da esfera de acoplamento.
● A barra da esfera de acoplamento deve engatar bem
na abertura.
● A barra da esfera de acoplamento deve ser
bloqueada e a chave deve ser
removida.9 Aviso
Apenas é permitido rebocar um
atrelado quando a barra da esfera
de acoplamento está bem
montada. Se a barra da esfera de
acoplamento não engatar bem,
recorrer à ajuda de uma oficina.
Desmontar a barra da esfera de
acoplamento
Abrir a aba de protecção e rodar a
chave para a posição c para
desbloquear a barra da esfera de acoplamento.
Puxar o manípulo rotativo para fora e
rodar no sentido dos ponteiro dos
relógios até ao máximo. Puxar a
barra da esfera de acoplamento para fora e para baixo.
Colocar o tampão de vedação na abertura. Dobrar e arrumar a tomada.

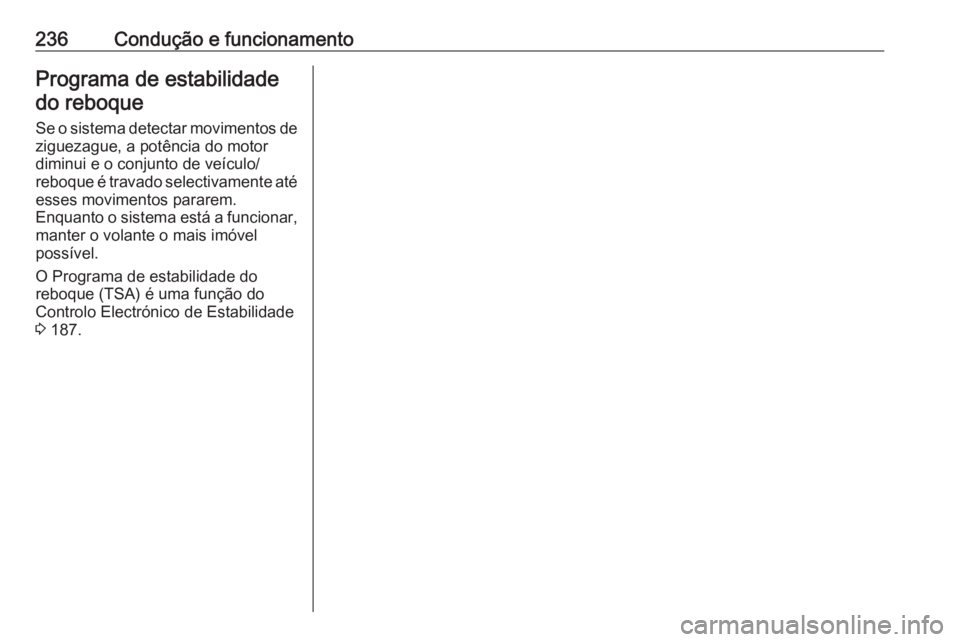

236Condução e funcionamentoPrograma de estabilidadedo reboque
Se o sistema detectar movimentos de
ziguezague, a potência do motor
diminui e o conjunto de veículo/
reboque é travado selectivamente até esses movimentos pararem.
Enquanto o sistema está a funcionar,
manter o volante o mais imóvel
possível.
O Programa de estabilidade do
reboque (TSA) é uma função do
Controlo Electrónico de Estabilidade
3 187.

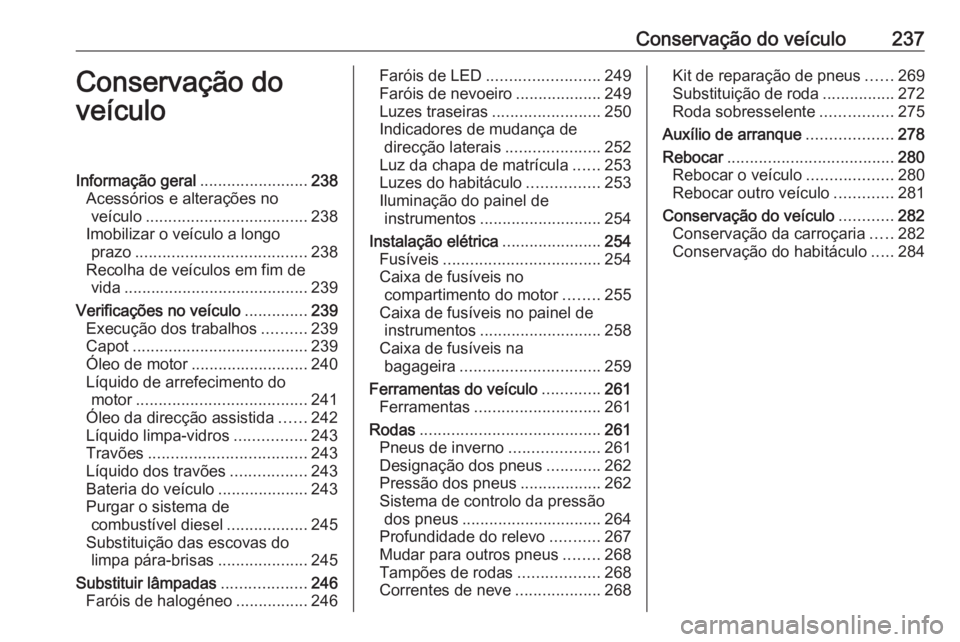

Conservação do veículo237Conservação do
veículoInformação geral ........................238
Acessórios e alterações no veículo .................................... 238
Imobilizar o veículo a longo prazo ...................................... 238
Recolha de veículos em fim de vida ......................................... 239
Verificações no veículo ..............239
Execução dos trabalhos ..........239
Capot ....................................... 239
Óleo de motor .......................... 240
Líquido de arrefecimento do motor ...................................... 241
Óleo da direcção assistida ......242
Líquido limpa-vidros ................243
Travões ................................... 243
Líquido dos travões .................243
Bateria do veículo ....................243
Purgar o sistema de combustível diesel ..................245
Substituição das escovas do limpa pára-brisas ....................245
Substituir lâmpadas ...................246
Faróis de halogéneo ................246Faróis de LED ......................... 249
Faróis de nevoeiro ...................249
Luzes traseiras ........................ 250
Indicadores de mudança de direcção laterais .....................252
Luz da chapa de matrícula ......253
Luzes do habitáculo ................253
Iluminação do painel de instrumentos ........................... 254
Instalação elétrica ......................254
Fusíveis ................................... 254
Caixa de fusíveis no
compartimento do motor ........255
Caixa de fusíveis no painel de instrumentos ........................... 258
Caixa de fusíveis na bagageira ............................... 259
Ferramentas do veículo .............261
Ferramentas ............................ 261
Rodas ........................................ 261
Pneus de inverno ....................261
Designação dos pneus ............262
Pressão dos pneus ..................262
Sistema de controlo da pressão dos pneus ............................... 264
Profundidade do relevo ...........267
Mudar para outros pneus ........268
Tampões de rodas ..................268
Correntes de neve ...................268Kit de reparação de pneus ......269
Substituição de roda ................272
Roda sobresselente ................275
Auxílio de arranque ...................278
Rebocar ..................................... 280
Rebocar o veículo ...................280
Rebocar outro veículo .............281
Conservação do veículo ............282
Conservação da carroçaria .....282
Conservação do habitáculo .....284

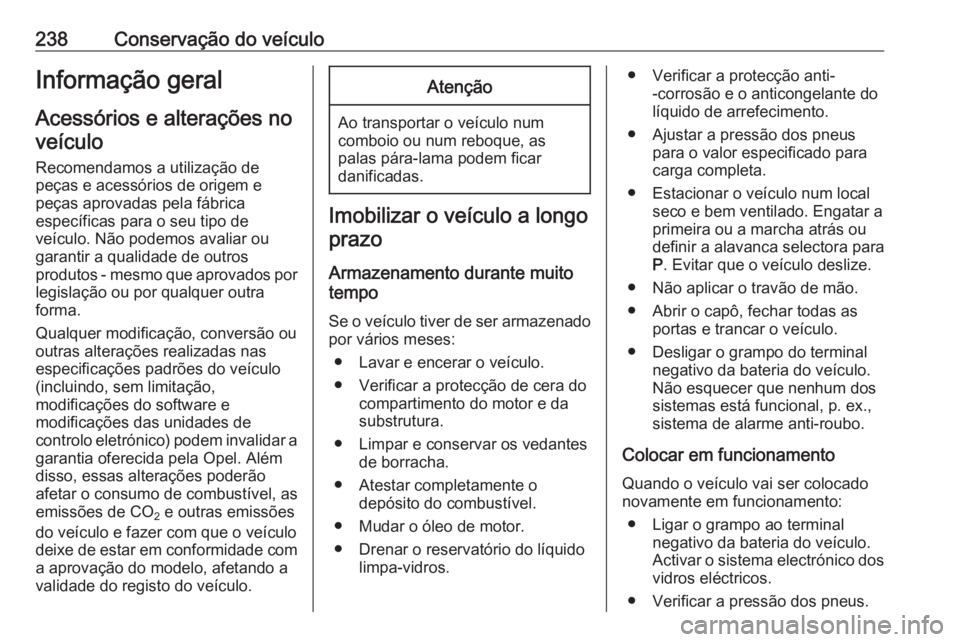

238Conservação do veículoInformação geral
Acessórios e alterações no veículo
Recomendamos a utilização de peças e acessórios de origem e
peças aprovadas pela fábrica
específicas para o seu tipo de
veículo. Não podemos avaliar ou
garantir a qualidade de outros
produtos - mesmo que aprovados por legislação ou por qualquer outra
forma.
Qualquer modificação, conversão ou
outras alterações realizadas nas
especificações padrões do veículo
(incluindo, sem limitação,
modificações do software e
modificações das unidades de
controlo eletrónico) podem invalidar a garantia oferecida pela Opel. Além
disso, essas alterações poderão
afetar o consumo de combustível, as
emissões de CO 2 e outras emissões
do veículo e fazer com que o veículo deixe de estar em conformidade com
a aprovação do modelo, afetando a
validade do registo do veículo.Atenção
Ao transportar o veículo num comboio ou num reboque, as
palas pára-lama podem ficar
danificadas.
Imobilizar o veículo a longo
prazo
Armazenamento durante muito
tempo
Se o veículo tiver de ser armazenado
por vários meses:
● Lavar e encerar o veículo.● Verificar a protecção de cera do compartimento do motor e dasubstrutura.
● Limpar e conservar os vedantes de borracha.
● Atestar completamente o depósito do combustível.
● Mudar o óleo de motor.
● Drenar o reservatório do líquido limpa-vidros.
● Verificar a protecção anti--corrosão e o anticongelante do
líquido de arrefecimento.
● Ajustar a pressão dos pneus para o valor especificado para
carga completa.
● Estacionar o veículo num local seco e bem ventilado. Engatar a
primeira ou a marcha atrás ou
definir a alavanca selectora para
P . Evitar que o veículo deslize.
● Não aplicar o travão de mão.
● Abrir o capô, fechar todas as portas e trancar o veículo.
● Desligar o grampo do terminal negativo da bateria do veículo.
Não esquecer que nenhum dos
sistemas está funcional, p. ex.,
sistema de alarme anti-roubo.
Colocar em funcionamento
Quando o veículo vai ser colocado
novamente em funcionamento:
● Ligar o grampo ao terminal negativo da bateria do veículo.
Activar o sistema electrónico dos
vidros eléctricos.
● Verificar a pressão dos pneus.
