OPEL ZAFIRA C 2017 Sürücü El Kitabı (in Turkish)

Araç bakımı229Not
Orijinal Opel araç aküsünden farklı
bir AGM araç aküsü kullanılması
performansın düşmesine sebep
olabilir.
Araç aküsü değişiminin bir yetkili
servis tarafından yapılmasını tavsiye
ederiz.
Stop-start sistemi 3 161.
Araç aküsünün şarj edilmesi9 Uyarı
Stop-start sistemli araçlarda, bir
akü şarj cihazı ile şarj yaparken
şarj potansiyelinin 14,6 voltu
geçmemesine dikkat edin. Aksi
takdirde araç aküsünde hasar
oluşabilir.
Motorun ara kablo ile çalıştırılması
3 260.
Uyarı etiketi
Sembollerin anlamları:
● Kıvılcım, açık ateş yakılmaz veya
sigara içilmez.
● Daima gözleri koruyun. Patlayıcı gazlar körlüğe veya yaralanmaya
sebep olabilir.
● Araç aküsünü çocukların ulaşamayacağı yerlerde
muhafaza edin.
● Araç aküsü içinde körlüğe veya ciddi yanık yaralanmalarına
sebep olabilecek sülfürik asit
mevcuttur.
● Ayrıntılı bilgiler için kullanım kılavuzuna bakınız.
● Araç aküsü yakınında patlayıcı gaz mevcut olabilir.
Dizel yakıt sisteminin havasının alınması
Yakıt deposunun tamamen
boşalıncaya kadar sürülmesi halinde, dizel yakıt sisteminin havası
alınmalıdır. Kontağı üç defa 15 saniye
süreyle açın. Daha sonra motoru
maksimum 40 saniye boyunca çalıştırın. Motor çalışmazsa bu işlemi
beş saniye sonra tekrarlayın. Eğer
motor bundan sonra çalışmazsa bir
servise başvurun.

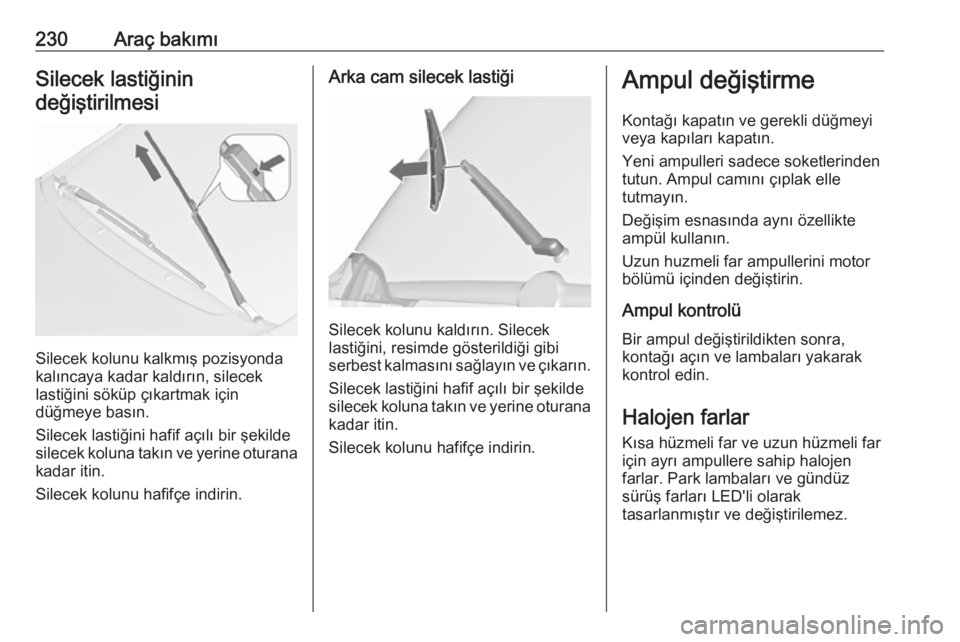

230Araç bakımıSilecek lastiğinindeğiştirilmesi
Silecek kolunu kalkmış pozisyonda
kalıncaya kadar kaldırın, silecek
lastiğini söküp çıkartmak için
düğmeye basın.
Silecek lastiğini hafif açılı bir şekilde silecek koluna takın ve yerine oturana
kadar itin.
Silecek kolunu hafifçe indirin.
Arka cam silecek lastiği
Silecek kolunu kaldırın. Silecek
lastiğini, resimde gösterildiği gibi
serbest kalmasını sağlayın ve çıkarın.
Silecek lastiğini hafif açılı bir şekilde
silecek koluna takın ve yerine oturana
kadar itin.
Silecek kolunu hafifçe indirin.
Ampul değiştirme
Kontağı kapatın ve gerekli düğmeyi
veya kapıları kapatın.
Yeni ampulleri sadece soketlerinden
tutun. Ampul camını çıplak elle
tutmayın.
Değişim esnasında aynı özellikte
ampül kullanın.
Uzun huzmeli far ampullerini motor
bölümü içinden değiştirin.
Ampul kontrolü
Bir ampul değiştirildikten sonra,
kontağı açın ve lambaları yakarak
kontrol edin.
Halojen farlar Kısa hüzmeli far ve uzun hüzmeli far
için ayrı ampullere sahip halojen
farlar. Park lambaları ve gündüz
sürüş farları LED'li olarak
tasarlanmıştır ve değiştirilemez.

Araç bakımı231

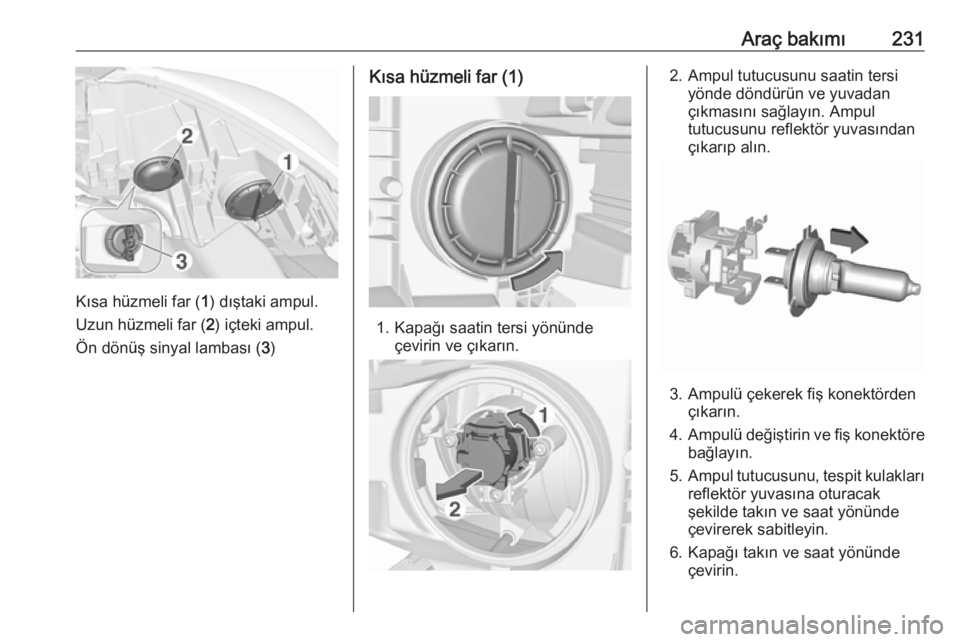

Kısa hüzmeli far (1) dıştaki ampul.
Uzun hüzmeli far ( 2) içteki ampul.
Ön dönüş sinyal lambası ( 3)
Kısa hüzmeli far (1)
1. Kapağı saatin tersi yönünde
çevirin ve çıkarın.
2. Ampul tutucusunu saatin tersiyönde döndürün ve yuvadan
çıkmasını sağlayın. Ampul tutucusunu reflektör yuvasından
çıkarıp alın.
3. Ampulü çekerek fiş konektörden çıkarın.
4. Ampulü değiştirin ve fiş konektöre
bağlayın.
5. Ampul tutucusunu, tespit kulakları
reflektör yuvasına oturacak
şekilde takın ve saat yönünde
çevirerek sabitleyin.
6. Kapağı takın ve saat yönünde çevirin.

232Araç bakımıUzun hüzmeli far (2)
1. Kapağı saatin tersi yönündeçevirin ve çıkarın.
2. Ampul tutucusunu reflektöryuvasından çıkarıp alın.
3. Ampulü çekerek fiş konektörden çıkarın.
4. Ampulü değiştirin ve fiş konektöre
bağlayın.
5. Tespit kulağını konuma getirerek, ampul duyunu reflektör yuvasının
içine sokup itin.
6. Kapağı takın ve saat yönünde çevirin.
Ön sinyal lambaları (3)
1. Ampul duyunu saat yönünün tersine döndürün ve yuvadan
çıkmasını sağlayın. Ampul
duyunu reflektör yuvasından
çıkarıp alın.

Araç bakımı233
2. Ampulü saatin tersi yönündeçevirip çekerek duydan çıkarın.
3. Ampulü değiştirin ve yeni ampulü duya takıp saat yönünde çevirin.
4. Ampul soketini reflektör yuvasına yerleştirin ve saat yönünde
çevirin.
LED ön farlar Uzun ve kısa hüzmeli farlar, yan
ışıklar, gündüz sürüş farları ve dönüş
sinyalleri LED olarak tasarlanmıştır
ve değiştirilemez.
Arıza durumunda farları atölyede
tamir ettirin.
Sis lambaları
Ampullere aracın altından ulaşılabilir.
1. Çizimde görüldüğü gibi, kapağın dış vidalarını sökün.
2. Kapağı çıkartın.
Ampul duyunu saat yönünün
tersine döndürün ve reflektör
yuvasından çıkarın.
3. Tutucu tırnaklardan bastırarak ampul duyunu kablo soketinden
çıkarın.
4. Ampul duyunu ampulle birlikte söküp değiştirin ve fiş
konektörüne takın.
5. Ampul duyunu reflektör yuvasına takın ve saat yönünde çevirerek
kilitleyin.
6. Kapağı takın ve vidaları sıkın.

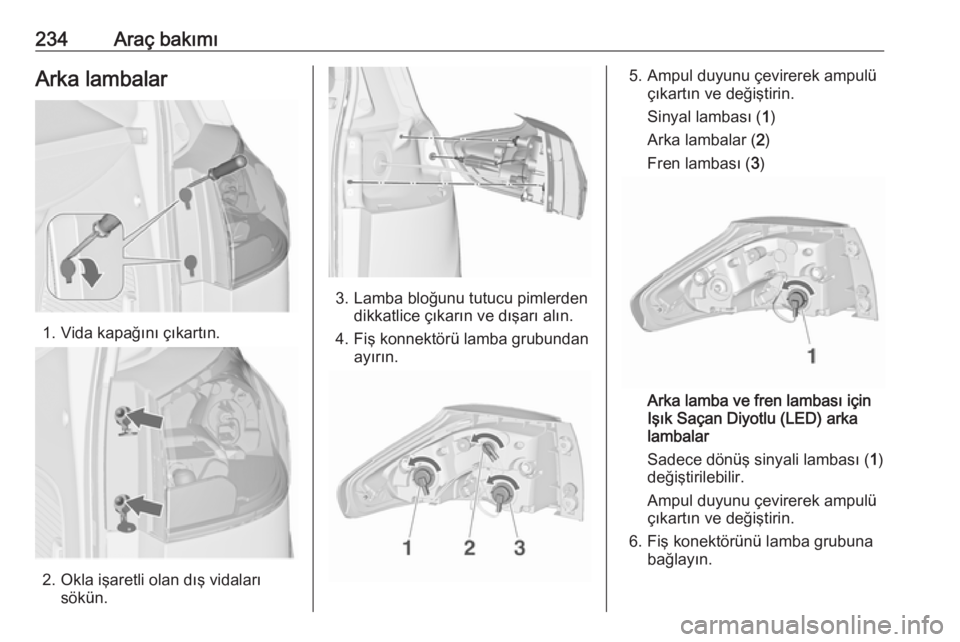

234Araç bakımıArka lambalar
1. Vida kapağını çıkartın.
2. Okla işaretli olan dış vidalarısökün.
3. Lamba bloğunu tutucu pimlerden dikkatlice çıkarın ve dışarı alın.
4. Fiş konnektörü lamba grubundan ayırın.
5. Ampul duyunu çevirerek ampulü çıkartın ve değiştirin.
Sinyal lambası ( 1)
Arka lambalar ( 2)
Fren lambası ( 3)
Arka lamba ve fren lambası için
Işık Saçan Diyotlu (LED) arka
lambalar
Sadece dönüş sinyali lambası ( 1)
değiştirilebilir.
Ampul duyunu çevirerek ampulü
çıkartın ve değiştirin.
6. Fiş konektörünü lamba grubuna bağlayın.

Araç bakımı2357. Lamba grubunu tespit pimlerinegeçirin ve vidaları kullanaraktespit edin.
8. Vida kapağını takın.
Arka kapaktaki geri vites
lambaları (4)
1. Arka kapağı açın ve kapağı çıkarın.
2. Ampul tutucusunu saat yönünün tersine döndürün ve reflektörden
çıkarın.
3. Ampulü çekerek duydan çıkartın.
4. Değiştirin ve yeni ampulü duya takın.
5. Ampul soketini reflektöre yerleştirin ve saat yönünde
çevirin.
6. Kapağı takın.
Arka sis lambası
Ampullere aracın altından ulaşılabilir.
1. Ampul duyunu saat yönünün tersine döndürün ve reflektörden
çıkarın.

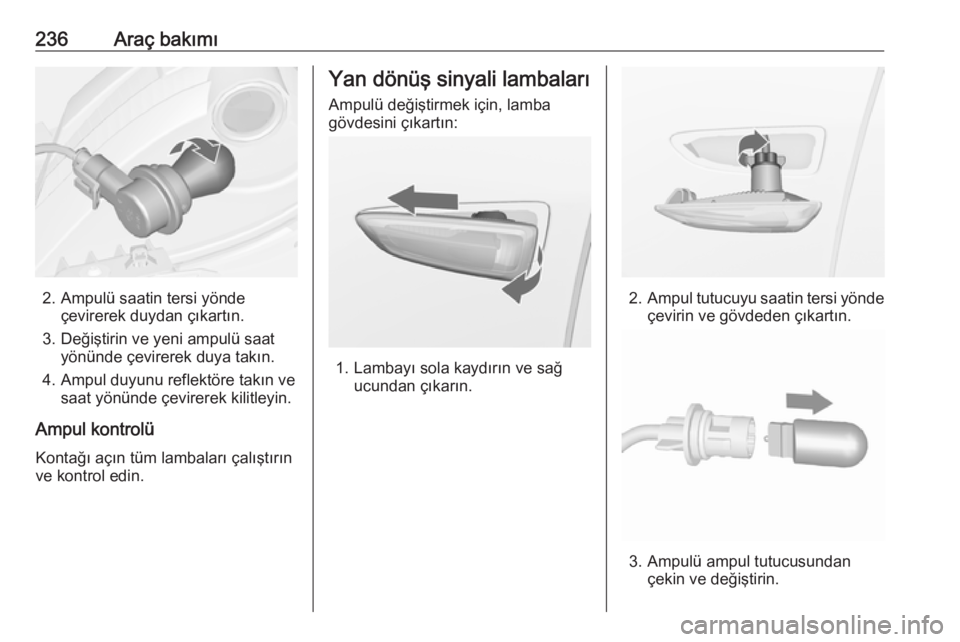

236Araç bakımı
2. Ampulü saatin tersi yöndeçevirerek duydan çıkartın.
3. Değiştirin ve yeni ampulü saat yönünde çevirerek duya takın.
4. Ampul duyunu reflektöre takın ve saat yönünde çevirerek kilitleyin.
Ampul kontrolü
Kontağı açın tüm lambaları çalıştırın
ve kontrol edin.
Yan dönüş sinyali lambaları
Ampulü değiştirmek için, lamba
gövdesini çıkartın:
1. Lambayı sola kaydırın ve sağ ucundan çıkarın.
2.Ampul tutucuyu saatin tersi yönde
çevirin ve gövdeden çıkartın.
3. Ampulü ampul tutucusundan çekin ve değiştirin.

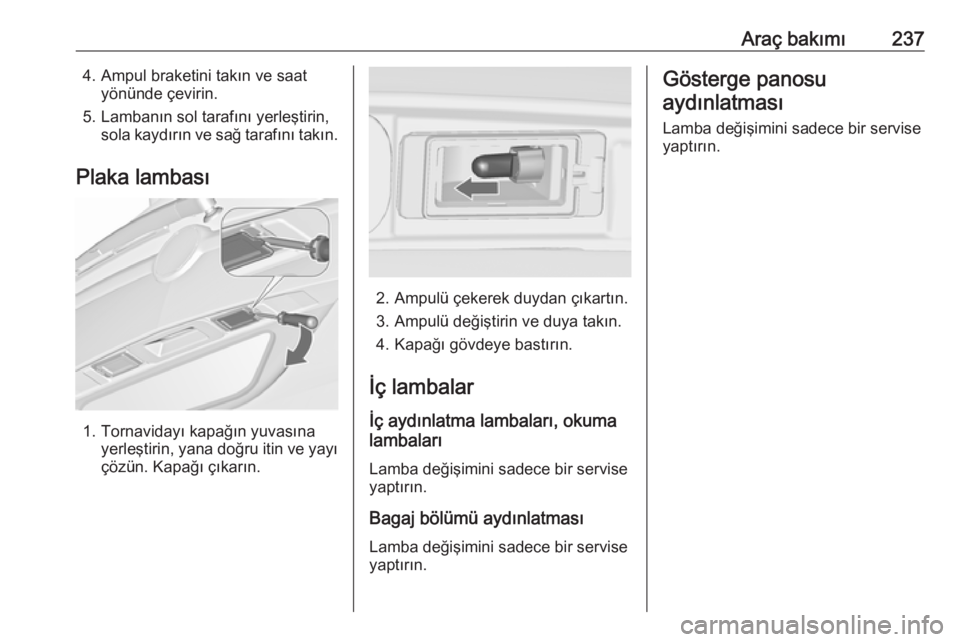

Araç bakımı2374. Ampul braketini takın ve saatyönünde çevirin.
5. Lambanın sol tarafını yerleştirin, sola kaydırın ve sağ tarafını takın.
Plaka lambası
1. Tornavidayı kapağın yuvasına yerleştirin, yana doğru itin ve yayı
çözün. Kapağı çıkarın.
2. Ampulü çekerek duydan çıkartın.
3. Ampulü değiştirin ve duya takın.
4. Kapağı gövdeye bastırın.
İç lambalar
İç aydınlatma lambaları, okuma
lambaları
Lamba değişimini sadece bir serviseyaptırın.
Bagaj bölümü aydınlatması Lamba değişimini sadece bir servise
yaptırın.
Gösterge panosu
aydınlatması
Lamba değişimini sadece bir serviseyaptırın.

238Araç bakımıElektronik sistemSigortalar
Arızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Araçta toplam üç adet sigorta kutusu bulunmaktadır:
● motor bölümünde ön sol kısımda
● soldan direksiyonlu araçlarda, eşya saklama gözünün altındaki
kaplamanın içinde veya sağdan
direksiyonlu araçlarda torpido
gözünün arkasında
● bagaj bölümünde sol taraftaki kapağın arkasında
Bir sigortayı değiştirmeden önce, ilgili anahtarı veya kontağı kapatın.
Araçta farklı tiplerde sigortalar
mevcuttur.
Sigortanın tipine bağlı olarak,
patlamış olan bir sigorta telinin
erimesinden tanınır. Yeni bir sigorta
ancak arızanın nedeni tespit edilip
giderildikten sonra takılmalıdır.
Bazı fonksiyonlar birkaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleştirilmiş olabilir.
Sigorta çıkarıcısı
Sigortaların değişimi için motor
bölümündeki sigorta kutusunda bir
sigorta çıkarıcısı bulunmaktadır.
