Araç bakımı239

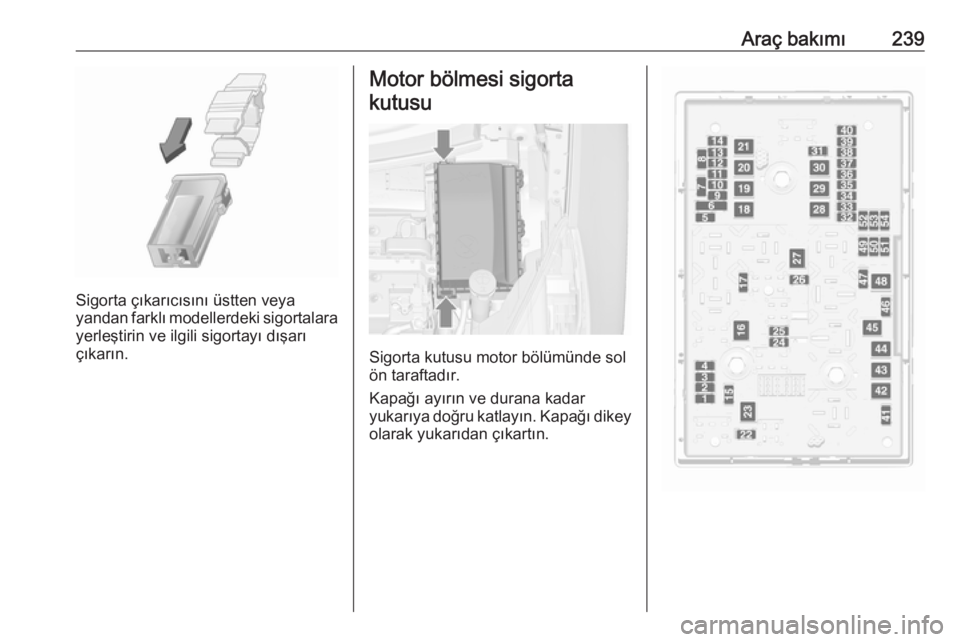

Sigorta çıkarıcısını üstten veya
yandan farklı modellerdeki sigortalara yerleştirin ve ilgili sigortayı dışarı
çıkarın.
Motor bölmesi sigorta
kutusu
Sigorta kutusu motor bölümünde sol
ön taraftadır.
Kapağı ayırın ve durana kadar
yukarıya doğru katlayın. Kapağı dikey
olarak yukarıdan çıkartın.

240Araç bakımıNo.Akım devresi1Motor kontrol modülü2Lambda sensörü3Yakıt enjeksiyonu/Ateşleme
sistemi4Yakıt enjeksiyonu/Ateşleme
sistemi5–6Dış ayna ısıtma/Hırsızlık alarm
sistemi7Fan kumandası/Motor kontrol
modülü/Şanzıman kontrol
modülü8Lambda sensörü/Motor
soğutma9Arka cam sensörü10Akü sensörü11Arka kapak bırakma12Sürüşe duyarlı ön farlar/
Otomatik far açma fonksiyonu13ABSNo.Akım devresi14Arka cam sileceği15Motor kontrol modülü16Marş motoru17Şanzıman kontrol modülü18Isıtmalı arka cam19Elektrik kumandalı cam, ön20Elektrik kumandalı cam, arka21Arka elektrik merkezi22Sol uzun huzmeli far (Halojen)23–24Sağ ön far (LED)25Sol ön far (LED)26Ön sis farları27Dizel yakıt ısırtıcısı28Stop-start sistemi29Elektrikli el freni30ABSNo.Akım devresi31Ayarlanabilir hız sabitleyici32Hava yastığı33Sürüşe duyarlı ön farlar/
Otomatik far açma fonksiyonu34Egzoz gazı devridaimi35Yan ayna/Yağmur sensörü36Klima Sistemi37Kanister sübabı selenoidi38Vakum pompası39Merkezi kontrol modülü40Ön cam yıkama sistemi/Arka
cam yıkama sistemi41Sağ uzun huzmeli far (Halojen)42Radyatör fanı43Ön cam silecekleri44Ön cam silecekleri45Radyatör fanı46–

Araç bakımı241No.Akım devresi47Korna48Radyatör fanı49Yakıt pompası50Far seviye ayarı,/Sürüşe duyarlı
ön farlar51Hava klapesi52İlave ısıtıcı/Dizel motor53Şanzıman kontrol modülü/
Motor kontrol modülü54Vakum pompası/Gösterge
paneli grubu/Isıtma havalandır‐
ması/Klima sistemi
Arızalı sigortayı değiştirdikten sonra
sigorta kutusu kapağını kapatın ve
bastırarak yerine tam oturmasını
sağlayın.
Sigorta kutusu kapağı doğru şekilde
kapatılmadığında arıza meydana
gelebilir.
Gösterge panosu sigorta
kutusu
Soldan sireksiyonlu araçlarda, sigorta kutusu gösterge panelindeki eşya
saklama gözünün arka kısmında
bulunur.
Eşya saklama gözünü açın ve kilidi
açmak için sola bastırın. Eşya
saklama gözünü aşağı yatırın ve
çıkarın.
Sağdan direksiyonlu araçlarda
sigorta kutusu torpido gözündeki
kapağın arka kısmındadır. Torpido
gözünü açın, daha sonra kapağı
çıkarın ve aşağı yatırın.

242Araç bakımıNo.Akım devresi1Hız sabitleme sistemi/Hız sınır‐
layıcı/Ayarlanabilir hız sabitle‐
yici/Direksiyondaki kumanda
tuşları2Dış aydınlatmalar/Karoseri
kontrol modülü3Dış aydınlatmalar/Karoseri
kontrol modülü4Infotainment Sistemi5Bilgi ve Eğlence Sistemi/
Gösterge6Aksesuar prizi/Çakmak7Aksesuar prizi8Sol kısa hüzmeli far/Karoseri
kontrol modülü9Sağ kısa hüzmeli far/Karoseri
kontrol modülü/Hava yastığı
modülü10Kapı kilitleri/Karoseri kontrol
modülü11Dahili fanNo.Akım devresi12–13–14Arıza teşhis konnektörü15Hava yastığı16Aksesuar prizi17Klima sistemi18Lojistik19Gövde kontrol modülü20Gövde kontrol modülü21Gösterge paneli grubu/Hırsızlık
alarm sistemi22Kontak sensörü23Gövde kontrol modülü24Gövde kontrol modülü25–26–Bagaj bölmesi sigorta
kutusu
Sigorta kutusu bagaj bölümünde sol
taraftaki kapağın arkasındadır.
Koruyucuyu çıkarın.

Araç bakımı243

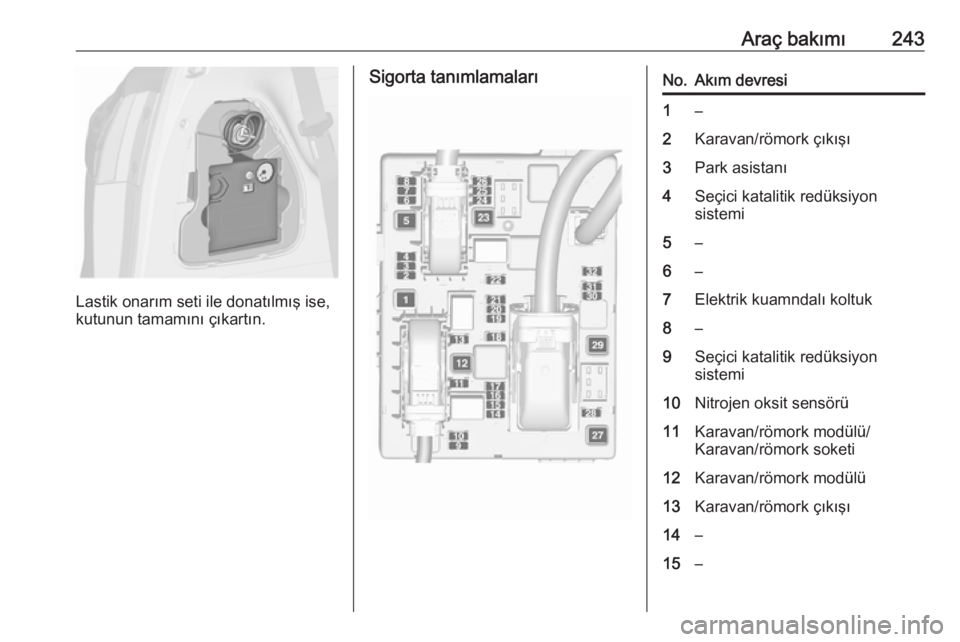

Lastik onarım seti ile donatılmış ise,
kutunun tamamını çıkartın.
Sigorta tanımlamalarıNo.Akım devresi1–2Karavan/römork çıkışı3Park asistanı4Seçici katalitik redüksiyon
sistemi5–6–7Elektrik kuamndalı koltuk8–9Seçici katalitik redüksiyon
sistemi10Nitrojen oksit sensörü11Karavan/römork modülü/
Karavan/römork soketi12Karavan/römork modülü13Karavan/römork çıkışı14–15–

244Araç bakımıNo.Akım devresi16Dikiz aynası/Arka görüş kame‐
rası17Aksesuar prizi18–19Direksiyon ısıtıcısı20Stor perde21Isıtmalı ön koltuklar22–23–24Seçici katalitik redüksiyon
sistemi25–26–27–28–29–30–No.Akım devresi31–32Aktif süspansiyon sistemi/Şerit değiştirme uyarı sistemiAraç takımları
Bazı aletler, çekme halkası ve
(sadece stepneli araçlar) arabayı
kaldırma donanımı bagaj bölmesinin
zemininde bulunan arka kısımdaki
eşya muhafaza bölümünde bulunur.
Arka kapağın önündeki kapağı açın.

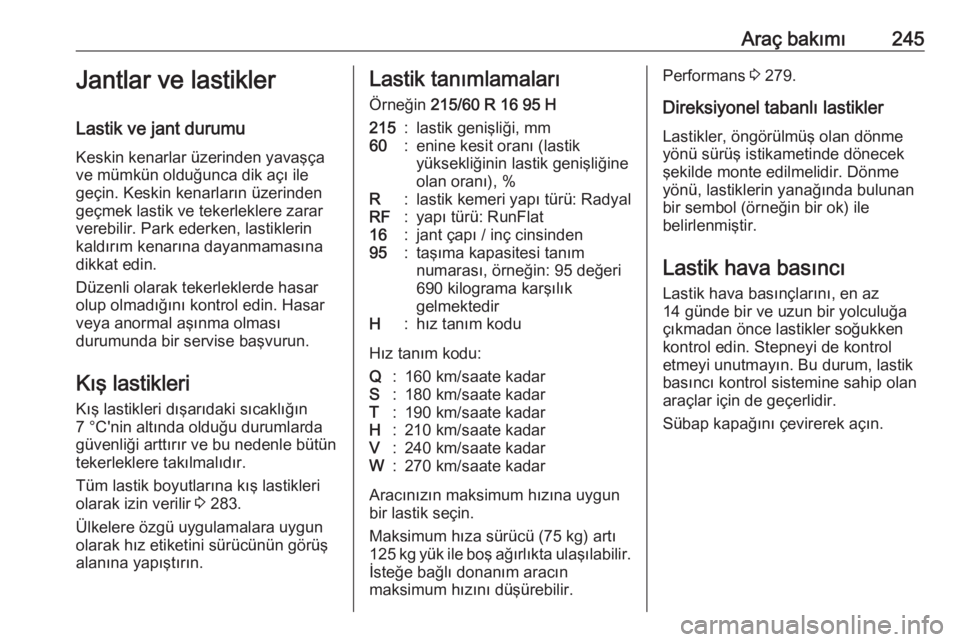

Araç bakımı245Jantlar ve lastikler
Lastik ve jant durumu
Keskin kenarlar üzerinden yavaşça
ve mümkün olduğunca dik açı ile
geçin. Keskin kenarların üzerinden
geçmek lastik ve tekerleklere zarar
verebilir. Park ederken, lastiklerin
kaldırım kenarına dayanmamasına
dikkat edin.
Düzenli olarak tekerleklerde hasar olup olmadığını kontrol edin. Hasar
veya anormal aşınma olması
durumunda bir servise başvurun.
Kış lastikleri
Kış lastikleri dışarıdaki sıcaklığın
7 °C'nin altında olduğu durumlarda
güvenliği arttırır ve bu nedenle bütün
tekerleklere takılmalıdır.
Tüm lastik boyutlarına kış lastikleri
olarak izin verilir 3 283.
Ülkelere özgü uygulamalara uygun
olarak hız etiketini sürücünün görüş
alanına yapıştırın.Lastik tanımlamaları
Örneğin 215/60 R 16 95 H215:lastik genişliği, mm60:enine kesit oranı (lastik
yüksekliğinin lastik genişliğine
olan oranı), %R:lastik kemeri yapı türü: RadyalRF:yapı türü: RunFlat16:jant çapı / inç cinsinden95:taşıma kapasitesi tanım
numarası, örneğin: 95 değeri
690 kilograma karşılık
gelmektedirH:hız tanım kodu
Hız tanım kodu:
Q:160 km/saate kadarS:180 km/saate kadarT:190 km/saate kadarH:210 km/saate kadarV:240 km/saate kadarW:270 km/saate kadar
Aracınızın maksimum hızına uygun
bir lastik seçin.
Maksimum hıza sürücü (75 kg) artı
125 kg yük ile boş ağırlıkta ulaşılabilir. İsteğe bağlı donanım aracın
maksimum hızını düşürebilir.
Performans 3 279.
Direksiyonel tabanlı lastikler
Lastikler, öngörülmüş olan dönme
yönü sürüş istikametinde dönecek
şekilde monte edilmelidir. Dönme
yönü, lastiklerin yanağında bulunan
bir sembol (örneğin bir ok) ile
belirlenmiştir.
Lastik hava basıncı Lastik hava basınçlarını, en az
14 günde bir ve uzun bir yolculuğa
çıkmadan önce lastikler soğukken
kontrol edin. Stepneyi de kontrol
etmeyi unutmayın. Bu durum, lastik
basıncı kontrol sistemine sahip olan
araçlar için de geçerlidir.
Sübap kapağını çevirerek açın.

246Araç bakımı

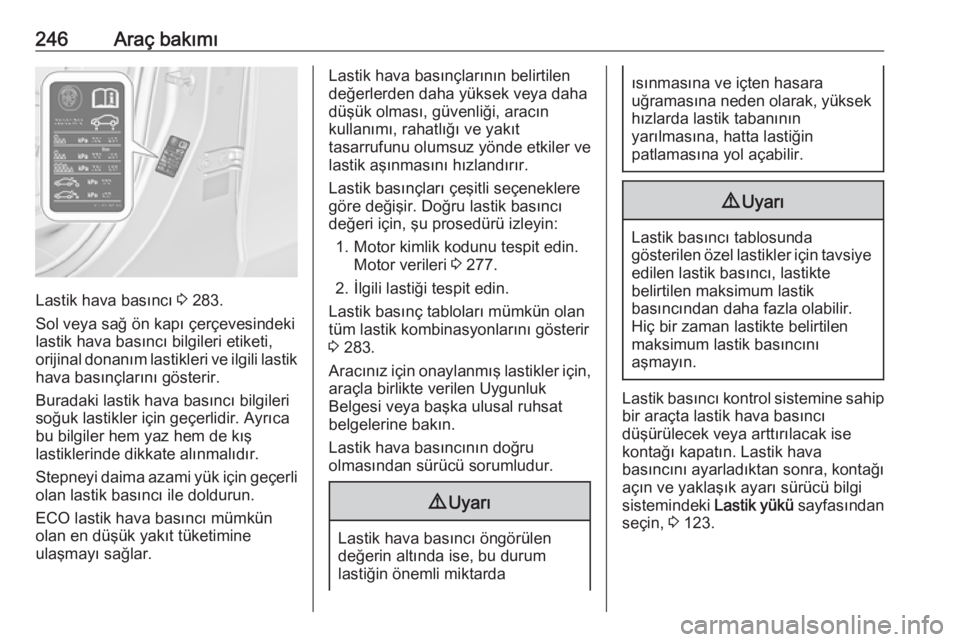

Lastik hava basıncı 3 283.
Sol veya sağ ön kapı çerçevesindeki
lastik hava basıncı bilgileri etiketi,
orijinal donanım lastikleri ve ilgili lastik
hava basınçlarını gösterir.
Buradaki lastik hava basıncı bilgileri
soğuk lastikler için geçerlidir. Ayrıca
bu bilgiler hem yaz hem de kış
lastiklerinde dikkate alınmalıdır.
Stepneyi daima azami yük için geçerli olan lastik basıncı ile doldurun.
ECO lastik hava basıncı mümkün
olan en düşük yakıt tüketimine
ulaşmayı sağlar.
Lastik hava basınçlarının belirtilen
değerlerden daha yüksek veya daha
düşük olması, güvenliği, aracın
kullanımı, rahatlığı ve yakıt
tasarrufunu olumsuz yönde etkiler ve
lastik aşınmasını hızlandırır.
Lastik basınçları çeşitli seçeneklere
göre değişir. Doğru lastik basıncı
değeri için, şu prosedürü izleyin:
1. Motor kimlik kodunu tespit edin. Motor verileri 3 277.
2. İlgili lastiği tespit edin.
Lastik basınç tabloları mümkün olan
tüm lastik kombinasyonlarını gösterir
3 283.
Aracınız için onaylanmış lastikler için,
araçla birlikte verilen Uygunluk
Belgesi veya başka ulusal ruhsat
belgelerine bakın.
Lastik hava basıncının doğru
olmasından sürücü sorumludur.9 Uyarı
Lastik hava basıncı öngörülen
değerin altında ise, bu durum
lastiğin önemli miktarda
ısınmasına ve içten hasara
uğramasına neden olarak, yüksek hızlarda lastik tabanının
yarılmasına, hatta lastiğin
patlamasına yol açabilir.9 Uyarı
Lastik basıncı tablosunda
gösterilen özel lastikler için tavsiye
edilen lastik basıncı, lastikte
belirtilen maksimum lastik
basıncından daha fazla olabilir.
Hiç bir zaman lastikte belirtilen
maksimum lastik basıncını
aşmayın.
Lastik basıncı kontrol sistemine sahip bir araçta lastik hava basıncı
düşürülecek veya arttırılacak ise
kontağı kapatın. Lastik hava
basıncını ayarladıktan sonra, kontağı
açın ve yaklaşık ayarı sürücü bilgi
sistemindeki Lastik yükü sayfasından
seçin, 3 123.

Araç bakımı247Sıcaklık bağımlılığıLastik hava basıncı lastiğin
sıcaklığına bağlıdır. Sürüş
esnasında, lastiğin sıcaklığı ve
basıncı artar. Lastik bilgi etiketi ve
lastik basınç tablosunda verilen lastik
basıncı değerleri soğuk, yani
20 °C'deki lastikler için geçerlidir.
Basınç, 10 °C 'lik bir artış için yaklaşık
10 kPa yükselir. Lastikler sıcakken
kontrol yapılırken bu durum dikkate
alınmalıdır.
Sürücü Bilgi Sisteminde
görüntülenen lastik hava basıncı
değeri gerçek lastik basıncını
gösterir. Soğumuş bir lastik daha
düşük bir değer gösterecektir ve bu
da hava kaçağı olduğunu göstermez.
Lastik hava basıncıdenetleme sistemi
Belli bir limitin üzerindeki hızlarda,
lastik hava basıncı kontrol sistemi,
sürüş esnasında aracın dört lastiğinin
basıncını ve devir sayısını her dakika kontrol eder.Dikkat
Lastik basıncı denetleme sistemi
sadece lastik hava basıncının
düşük olduğunu bildirir ve sürücü
tarafından yapılması gereken
düzenli lastik bakımı yerine
kullanılamaz.
Tekerleklerin dördünde de bir basınç sensörü olması gerektiği gibi, lastikler
de öngörülen basınca sahip olmalıdır.
Not
Lastik basıncı kontrol sisteminin
yasalarca gerekli olduğu ülkelerde,
basınç sensörü olmayan
tekerleklerin kullanılması araç tipi
onayını geçersiz kılacaktır.
Güncel lastik hava basıncı Sürücü
Bilgi Sisteminde gösterilebilir.
Sinyal kolu üzerindeki düğmelerle
menüyü seçin.
Araç Bilgileri Menüsü ? altındaki
Lastik basıncı sayfasını seçin 3 123.

248Araç bakımıSistem durumu ve basınç uyarıları,
ilgili lastiği Sürücü Bilgi Sisteminde
belirten bir mesaj eşliğinde gösterilir.
Sistem, uyarılar için lastik sıcaklığını
dikkate alır.
Tespit edilen bir düşük lastik hava
basıncı durumu kontrol lambası w ile
gösterilir 3 120.
Eğer w yanarsa, mümkün olduğu
kadar kısa bir sürede durun ve
lastikleri önerilen basınca kadar
şişirin 3 283.
w , 60-90 saniye süreyle yanıp
sönerse ve ardından sürekli olarak
yanarsa sistemde bir hata var
demektir. Bir servise başvurun.
Şişirdikten sonra, Sürücü Bilgi
Sistemindeki lastik basıncı
değerlerini güncellemek için aracı
biraz sürmek gerekebilir. Bu süre
boyunca w yanabilir.
w
düşük sıcaklıklarda yanar ve bir
süre sürdükten sonra sönerse, bu
yaklaşan bir düşük basınç
durumunun göstergesi olabilir. Lastik
basıncını kontrol edin.
Araç mesajları 3 129.
Lastik hava basıncı arttırılması veya azaltılması gerekiyorsa, kontağı
kapatın.
Sadece lastik hava basıncı sensörlü
lastikleri takın, aksi takdirde lastik
hava basıncı gösterilmez ve w sürekli
olarak yanar.
Geçici stepnede basınç sensörleri
bulunmaz. Lastik basıncı kontrol
sistemi bu lastiklerde çalışmaya hazır
konumda değildir. Kontrol lambası w
yanar. Geri kalan üç lastik için sistem
çalışmaya devam eder.
Piyasada bulunan sıvı tamir setlerinin
kullanımı sistem fonksiyonlarını
olumsuz olarak etkiler. Fabrika-onaylı
tamir setleri kullanılabilir.
Elektronik cihazların çalıştırılması
veya benzer dalga frekanslarını
kullanan tesislere yakın olunması
lastik basıncı kontrol sistemini
bozabilir.Her zaman lastik değiştirildiğinde,
lastik hava basıncı denetleme
sisteminin sensörleri sökülerek
bakımları yapılmalıdır. Vidalı sensör için: supab iğnesini ve sızdırmazlık
halkasını değiştirin. Klipsli sensör
için: komple supab gövdesini
değiştirin.
Aracın yüklenme durumu
Lastik hava basıncını lastik bilgi
etiketindeki yük durumuna veya lastik
hava basıncı çizelgesine göre
ayarlayın 3 283 ve Sürücü Bilgi
Sistemindeki Lastik yükü
menüsündeki uygun ayarı seçin,
3 123. Bu ayar, lastik basıncı
uyarılarında referans alınır.
Lastik yükü menüsü sadece araç
sabitse ve park freni uygulanmışsa
görünür. Otomatik şanzımanlı
araçlarda vites kolu P konumunda
olmalıdır.
