OPEL ZAFIRA C 2017 Uživatelská příručka (in Czech)

Řízení vozidla a jeho provoz189Volba citlivosti výstrahy
Citlivost výstrahy může být nastavena
na blízko, středně, nebo daleko.
Stiskněte E: aktuální nastavení se
zobrazí v informačním centru řidiče. Opětovným stisknutím E změníte
citlivost výstrahy. Nastavení je také zobrazeno na horním řádku
informačního centra řidiče.
Všimněte si, že nastavení citlivosti
časování výstrahy je sdílené
s nastavením vzdálenosti vpředu
adaptivního tempomatu. A tak změna
nastavení citlivosti časování výstrahy
změní nastavení vzdálenosti vpředu
adaptivního tempomatu.
Upozornění řidiče
Kontrolka vepředu jedoucího vozidla
A se na sestavě sdružených přístrojů
rozsvítí zeleně, pokud systém
rozpoznal vozidlo v jízdní dráze.
Výstraha
Barva této kontrolky neodpovídá
místním dopravním předpisům
týkajících se vzdálenosti mezi
vozidly. Za dodržování bezpečné
vzdálenosti mezi vozidly v souladu
platnými dopravními předpisy,
povětrnostními a stavem vozovky
nese plnou odpovědnost řidič
vozidla.
Pokud se vzdálenost k vepředu
jedoucímu vozidlu příliš zkrátí nebo
se přibližujte k jinému vozidlu příliš
rychle a hrozí bezprostřední
nebezpečí kolize, zobrazí se
v informačním centru řidiče symbol
výstrahy před kolizí a spustí se
výstražná zvuková signalizace.
Pokud to situace vyžaduje,
sešlápněte brzdový pedál.

190Řízení vozidla a jeho provozNastaveníNastavení lze měnit v nabídce
personalizace vozidla na
informačním displeji.
Vyberte odpovídající nastavení
Nastavení na informačním displeji.
Personalizace vozidla 3 128.
Výstraha před kolizí vpředu se
systémem přední kamery
Systém používá systém přední
kamery v čelním skle pro detekci
vozidla přímo před vámi, ve vaší trase do vzdálenosti přibližně 60 metrů.
Aktivace
Výstraha před kolizí vpředu pracuje
automaticky při rychlosti vyšší než
40 km/h, pokud není deaktivována
stisknutím V (viz níže).
Volba citlivosti výstrahy Citlivost výstrahy může být nastavena
na blízko, středně, nebo daleko.
Stiskněte V: aktuální nastavení se
zobrazí v informačním centru řidiče. Opětovným stisknutím V změníte
citlivost výstrahy.
Upozornění řidiče
Kontrolka vepředu jedoucího vozidla
A se na sestavě sdružených přístrojů
rozsvítí zeleně, pokud systém
rozpoznal vozidlo v jízdní dráze.Výstraha
Barva této kontrolky neodpovídá
místním dopravním předpisům
týkajících se vzdálenosti mezi
vozidly. Za dodržování bezpečné
vzdálenosti mezi vozidly v souladu
platnými dopravními předpisy,
povětrnostními a stavem vozovky
nese plnou odpovědnost řidič
vozidla.
Pokud se vzdálenost k vepředu
jedoucímu vozidlu příliš zkrátí nebo
se přibližujte k jinému vozidlu příliš
rychle a hrozí bezprostřední
nebezpečí kolize, zobrazí se

Řízení vozidla a jeho provoz191v informačním centru řidiče symbol
výstrahy před kolizí a spustí se
výstražná zvuková signalizace.
Pokud to situace vyžaduje,
sešlápněte brzdový pedál.
Deaktivace
Systém je možné deaktivovat.
Opakovaně stiskněte V, dokud se
v informačním centru řidiče nezobrazí
Upozornění na čelní kolizi vypnuto .
Všeobecné informace pro obě
varianty výstrahy před kolizí
vpředu9 Varování
Výstraha před kolizí vpředu je jen
systém varování a neaktivuje
brzdy. Při příliš rychlém
přibližování vozidla před vámi vám
neposkytne dostatek času na to,
abyste se vyhnuli kolizi.
Řidič má plnou odpovědnost za
dodržování správné vzdálenosti
od vozidla jedoucího před ním
v závislosti na provozu,
povětrnostních podmínkách
a viditelnosti.
Při řízení je vždy vyžadována plná pozornost řidiče. Řidič musí být
vždy připraven reagovat a brzdit.
Omezení systému
Systém je navržen, aby varoval
pouze před vozidly, ale může
reagovat i na jiné kovové předměty.
V následujících případech nebude
výstraha před kolizí vpředu
pravděpodobně detekovat vozidlo
před vámi, nebo je funkčnost čidla
omezena:
● na silnicích bohatých na zatáčky
● když počasí omezuje viditelnost, jako například mlha, déšť nebo
sníh
● pokud je snímač zanesen sněhem, ledem, břečkou, blátem
nebo špínou, pokud je
poškozeno čelní sklo nebo
ovlivněno cizími předměty,
například nálepkami
Indikace vzdálenosti vpředu
Indikace vzdálenosti vpředu
zobrazuje vzdálenost k vozidlu, které
jede před vámi. Podle výbavy vozidla používá systém k detekování
vzdálenosti za vozidlem, které jede
v jízdním pruhu před vámi, buď radar
za mřížkou chladiče nebo přední
kameru v čelním skle. Je aktivní při
rychlostech nad 40 km/h.
Když je vpředu detekováno vozidlo
jedoucí před vámi, je vzdálenost
indikována v sekundách se
zobrazením na stránce v informační
centru řidiče 3 121. Stiskněte MENU
na páčce ukazatelů směru a vyberte
Nabídka Informace o vozidle ?
a otáčením nastavovacího kolečka
vyberte stránku Indikace vzdálenosti
vpředu.

192Řízení vozidla a jeho provoz
Minimální indikovaná vzdálenost je
0,5 s.
Pokud vpředu žádné vozidlo není nebo vozidlo vpředu je mimo dosah,
jsou zobrazeny dvě pomlčky: -.- s.
Pokud je adaptivní tempomat aktivní,
zobrazuje tato stránka místo
nastavení vzdálenosti od vozidla
vepředu nastavení citlivost 3 181.
Aktivní brzdění v kritické situaci
Aktivní brzdění v kritické situaci může pomoci snížit škodu a náraz do
vozidel a překážek přímo vepředu,
když se již nelze kolizi vyhnout ani
brzděním, ani řízením. Před tím, než
zapůsobí aktivní brzdění v kritické
situaci, je řidič varován výstrahou
před kolizí vpředu, 3 188.
Funkce používá pro výpočet
pravděpodobnosti čelní kolize různé
vstupy (např. radarové čidlo, brzdný
tlak, rychlost vozidla).
Aktivní brzdění v kritické situaci
pracuje automaticky při rychlosti
vyšší než je rychlost chůze, pokud
tato funkce Auto collision preparation
(Automatická příprava na kolizi) není
deaktivována v nabídce 3 128.Systém obsahuje:
● systém přípravy brzd
● nouzové automatické brzdění
● brzdový asistent s předvídáním9Varování
Tento systém nepřebírá za řidiče
odpovědnost za řízení vozidla
a sledování situace před vozidlem. Jeho funkce je omezena pouze na
pomocné používání. Řidič bude
nadále držet sešlápnutý brzdový
penál, jak mu diktuje situace za
jízdy.
Systém přípravy brzd
Když se přibližujete vozidlu vpředu
tak rychle, že je kolize
pravděpodobná, systém přípravy
brzd brzdy mírně natlakuje. To
omezuje reakční dobu, když je
vyžadováno ruční nebo automatické brzdění.
Brzdový systém je připraven tak, že
k brzdění může dojít rychleji.

Řízení vozidla a jeho provoz193Nouzové automatické brzděníPo přípravě brzd a těsně před hrozící
kolizí aktivuje tato funkce omezené
brzdění tak, aby byla zmírněna
rychlost nárazu při kolizi.
Brzdový asistent s předvídáním
Kromě systému přípravy brzd
a nouzového automatického brzdění
zvyšuje brzdový asistent
s předvídáním citlivost brzdového
asistenta. Tímto způsobem má mírné sešlápnutí brzdového pedálu za
následek okamžité silné brzdění.
Tato funkce pomáhá řidiči brzdit
rychleji a silněji před hrozící kolizí.9 Varování
Aktivní brzdění neslouží k silnému
autonomnímu zabrzdění ani
nedokáže automaticky zabránit
kolizi. Je určeno ke snížení
rychlosti vozidla před kolizí.
Pravděpodobně nebude reagovat
na stojící vozidla, chodce ani
zvířata. Po náhlé změně jízdního
pruhu potřebuje systém určitý čas
na detekci nejbližšího před vámi
jedoucího vozidla.
Při řízení je vždy vyžadována plná pozornost řidiče. Řidič musí být
vždy připraven reagovat a použít
brzdy a řízení tak, aby se vyhnul
kolizím. Systém je navržen tak,
aby správně pracoval pouze
tehdy, pokud mají všichni cestující zapnuté bezpečnostní pásy.
Omezení systému
Aktivní brzdění v kritické situaci funguje omezeně nebo vůbec za
deště, sněhu nebo silném znečištění, neboť radarové čidlo může být
pokryto vrstvou vody, prachu, ledu
nebo sněhu. V případě blokování
čidla očistěte jeho kryt.
V některých vzácných případech
může systém aktivní brzdění v kritické
situaci způsobit krátké automatické
brzdění v situacích, kdy se to nezdá
být nutné, například kvůli dopravním
značkám v zatáčce, nebo kvůli
vozidlům v jiném jízdním pruhu. To je
přijatelný stav a vozidlo nevyžaduje
servis. Stiskněte pevně plynový pedál a překonejte tak automatické brzdění.
Nastavení Nastavení lze měnit v nabídce
personalizace vozidla na
informačním displeji.
Vyberte odpovídající nastavení
Nastavení na informačním displeji.
Personalizace vozidla 3 128.
Porucha
V případě servisu systému se zobrazí zpráva na informačním centru řidiče.
Pokud systém nepracuje tak, jak by
měl, jsou zobrazeny zprávy vozidla
v informačním centru řidiče.
Zprávy vozidla 3 127.

194Řízení vozidla a jeho provozParkovací asistent
Přední parkovací asistent9 Varování
Za provedení parkovacího
manévru plně odpovídá řidič.
Při jízdě dozadu nebo dopředu
s použitím systému parkovacího
asistenta vždy kontrolujte prostor
okolo vozidla.
Přední - zadní parkovací asistent
měří vzdálenost mezi vozidlem
a překážkou před a za vozidlem.
Informuje a varuje řidiče pomocí
akustických signálů a signalizace na
displeji.
Používá dva různé akustické signály
pro sledované prostory před a za
vozidlem, každý s jinou frekvencí
tónů. Signál pro překážky před
vozidlem se ozývá z předních
reproduktorů a pro překážky za
vozidlem se ozývá ze zadních
reproduktorů.
Systém má po čtyřech
ultrazvukových parkovacích
snímačích v zadním i předním
nárazníku.
Aktivace
Při zařazení zpátečky se přední
a zadní parkovací asistent uvede do
činnosti.
Systém se také automaticky aktivuje
při rychlosti nižší než 11 km/h.Svítící dioda LED v tlačítku r
parkovacího asistenta signalizuje, že
je systém připraven k provozu.
Pokud stisknete r v průběhu cyklu
zapalování, pření parkovací asistent
se deaktivuje. Pokud rychlost vozidla
předtím byla vyšší než 25 km/h,
přední parkovací asistent se znovu
aktivuje, když rychlost klesne pod 11
km/h.
Indikace
Systém akustickými signály řidiče
upozorní na potenciálně nebezpečné překážky za vozidlem a před
vozidlem.

Řízení vozidla a jeho provoz195V závislosti na tom, která strana
vozidla je blíže překážce, z té strany
vozidla uslyšíte akustické varovné
signály. Interval mezi tóny se bude při
přibližování vozidla k překážce
zkracovat. Pokud je vzdálenost
menší než přibližně 30 cm, bude tón
nepřerušovaný.

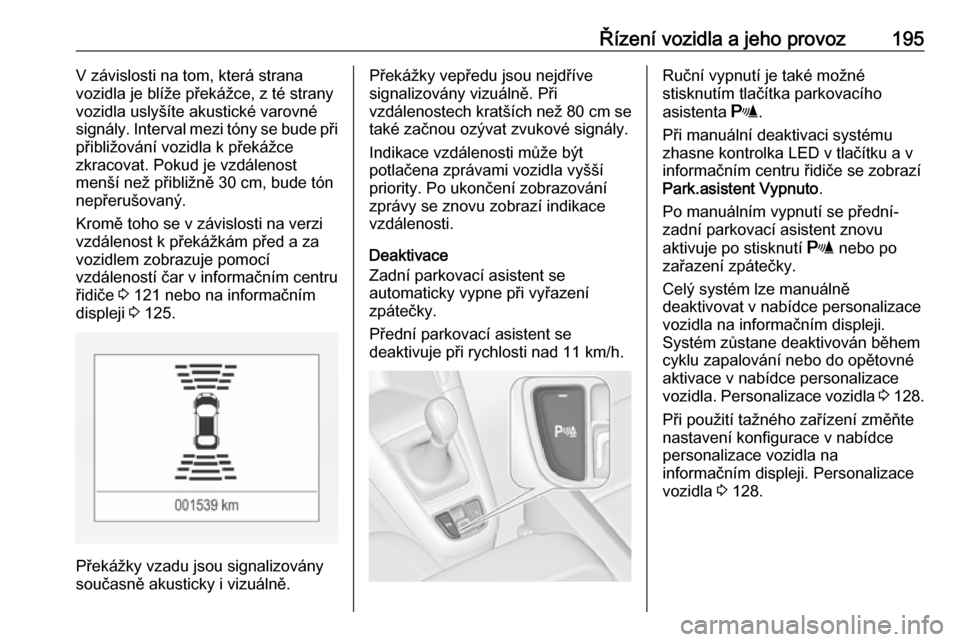

Kromě toho se v závislosti na verzi vzdálenost k překážkám před a za vozidlem zobrazuje pomocí
vzdáleností čar v informačním centru
řidiče 3 121 nebo na informačním
displeji 3 125.
Překážky vzadu jsou signalizovány
současně akusticky i vizuálně.
Překážky vepředu jsou nejdříve
signalizovány vizuálně. Při
vzdálenostech kratších než 80 cm se
také začnou ozývat zvukové signály.
Indikace vzdálenosti může být
potlačena zprávami vozidla vyšší
priority. Po ukončení zobrazování
zprávy se znovu zobrazí indikace
vzdálenosti.
Deaktivace
Zadní parkovací asistent se
automaticky vypne při vyřazení
zpátečky.
Přední parkovací asistent se
deaktivuje při rychlosti nad 11 km/h.Ruční vypnutí je také možné
stisknutím tlačítka parkovacího
asistenta r.
Při manuální deaktivaci systému zhasne kontrolka LED v tlačítku a v
informačním centru řidiče se zobrazí
Park.asistent Vypnuto .
Po manuálním vypnutí se přední-
zadní parkovací asistent znovu
aktivuje po stisknutí r nebo po
zařazení zpátečky.
Celý systém lze manuálně
deaktivovat v nabídce personalizace
vozidla na informačním displeji.
Systém zůstane deaktivován během
cyklu zapalování nebo do opětovné
aktivace v nabídce personalizace
vozidla. Personalizace vozidla 3 128.
Při použití tažného zařízení změňte
nastavení konfigurace v nabídce
personalizace vozidla na
informačním displeji. Personalizace
vozidla 3 128.

196Řízení vozidla a jeho provozPorucha
V případě poruchy nebo dočasné
nesprávné funkce systému,
například z důvodu velkého externího
nebo jiného rušení, se v informačním
centru řidiče zobrazí zpráva.
Zprávy vozidla 3 127.
Základní poznámky k systémům parkovacího asistenta9 Varování
Za určitých podmínek může určitý
typ lesklého povrchu objektu nebo
oděv, stejně tak jako určitý typ
venkovního hluku způsobit, že
systém nesprávně detekuje
překážku.
Zvláštní pozornost je nutné
věnovat nízkým překážkám, které mohou poškodit dolní část
nárazníku.
Výstraha
Účinnost systému může být
snížena, pokud je zakrytý např.
ledem nebo sněhem.
V důsledku těžkého nákladu může být účinnost systému parkovacíhoasistenta snížena.
Zvláštní podmínky platí pokud se
v blízkosti nacházejí vyšší vozidla
(např. terénní vozidla, malá
dodávková nebo skříňová
vozidla). Detekci překážek
a správné vzdálenosti v horní části
těchto vozidel nelze zaručit.
Překážky s velmi malým
odrazovým průřezem, např.
překážky úzkého tvaru, nebo
měkké materiály, nemusí být
systémem zaznamenány.
Systémy parkovacího asistenta
nedetekují předměty, které se
nacházení mimo rozsah detekce.
Poznámky
Systém parkovacího asistenta
automaticky rozpozná tažné
zařízení nainstalované ve výrobním závodě. Je vypnut, když je zapojena přípojka.
Je možné, že snímač zaznamenal
neexistující překážku (rušivý odraz)
zapříčiněnou vnějším zvukovým
nebo mechanickým rušením.
Poznámky
Pokud v případě, kdy je vysunut zadní nosný systém, zařadíte
převodový stupeň pro jízdu vpřed a překročíte určitou rychlost, zadní
parkovací asistent bude
deaktivován.
Pokud nejdříve zařadíte zpátečku,
parkovací asistent zjistí zadní nosný systém a zajistí zapnutí bzučáku.
Krátkým stisknutím tlačítka r
parkovací asistent deaktivujete.
Upozornění na mrtvý úhel Systém upozornění na mrtvý úhel
detekuje a hlásí předměty na obou
stranách vozidla uvnitř zadané oblasti „mrtvého úhlu“. Systém zobrazuje
vizuální upozornění v jednotlivých

Řízení vozidla a jeho provoz197vnějších zrcátkách, pokud detekuje
objekty, které nemusí být vidět ve
vnitřním ani vnějších zrcátkách.
Čidla systému jsou umístěna
v nárazníku na levé a pravé straně
vozidla.9 Varování
Upozornění na mrtvý úhel
nenahrazuje pozornost řidiče.
Systém nedetekuje:
● vozidla mimo mrtvý úhel, která se mohou rychle přibližovat
● chodce, cyklisty nebo zvířata Před změnou jízdního pruhu se
vždy podívejte do všech zrcátek, podívejte se přes rameno
a použijte ukazatel směru.
Když systém detekuje vozidlo v tomto mrtvém úhlu při jízdě dopředu,
nezávisle na tom, zda vozidlo
předjíždíte, nebo jste předjížděni,
rozsvítí se v příslušném vnějším
zpětném zrcátku žlutý výstražný
symbol B. Pokud pak řidič aktivuje
ukazatele směru, začne výstražný
symbol B blikat žlutě a jako varování
před změnou jízdního pruhu.
Poznámky
Pokud předjíždějící vozidlo jede
rychlostí alespoň o 10 km/h vyšší
než vozidlo předjížděné, výstražný
symbol B v příslušném vnějším
zrcátku se nemusí rozsvítit.
Upozornění na mrtvý úhel je aktivní
při rychlostech od 10 km/h do
140 km/h . Pokud vozidlo jede rychleji
než 140 km/h, systém se deaktivuje,
což je indikováno slabě svítícími
výstražnými symboly B v obou
vnějších zrcátkách. Pokud se rychlost
sníží pod tuto hodnotu, výstražné
symboly zhasnou. Je-li v mrtvém úhlu
detekováno vozidlo, jako obvykle se
na příslušné straně zobrazí výstražné
symboly B.
Při nastartování vozidla se krátce
rozsvítí v obou vnějších zrcátkách,
čímž indikují, že systém funguje.
Systém lze aktivovat nebo
deaktivovat na informačním displeji,
personalizace vozidla 3 128.
Vypnutí je signalizováno zprávou na informačním centru řidiče.
Oblasti detekce
Detekční zóny začínají u zadního nárazníku a pokračují přibližně
tři metry dozadu a do stran. Výška
oblasti je přibližně půl metru až
dva metry nad zemí.
Upozornění na mrtvý úhel je
navrženo tak, aby nedetekovalo
nepohyblivé předměty, např.
svodidla, sloupy, obrubníky, zdi
a nosníky. Zaparkovaná vozidla ani
protijedoucí vozidla nejsou
detekována.

198Řízení vozidla a jeho provozPorucha
Občas může dojít k falešným
varováním i za normálních podmínek a jejich počet vzroste za vlhka.
Upozornění na mrtvý úhel nepracuje,
když je pravý nebo levý roh nárazníku
pokryt blátem, nečistotami, sněhem,
ledem, břečkou nebo při lijáku.
Pokyny pro čištění 3 264.
V případě poruchy v systému, nebo pokud systém nepracuje z důvodu
dočasných podmínek, je na
informačním centru řidiče zobrazena zpráva. V případě, že závada
přetrvává, vyhledejte pomoc
autorizovaného servisu.
Zadní kamera Zadní kamera pomáhá řidiči při
couvání tím, že zobrazí oblast za
vozidlem.
Záběr kamery se zobrazuje na
informačním displeji.9 Varování
Zadní kamera nenahrazuje oči
řidiče. Uvědomte si, že předměty, které leží mimo zorné pole kamery a čidel parkovacího asistenta,
například pod nárazníkem nebo
pod vozidlem, nejsou
zobrazovány.
Při couvání s vozidlem
nespoléhejte pouze na informační
displej a před zahájením couvání
zkontrolujte prostor za vozidlem
i okolo něho.
Aktivace
Zadní kamera je aktivována
automaticky, když je zařazen zpětný
chod.
Funkčnost
Kamera je namontována v madle
zadních výklopných dveří.
