OPEL ZAFIRA C 2017 Uživatelská příručka (in Czech)

Řízení vozidla a jeho provoz219kývání neustane. Pokud systém
pracuje, pohybujte volantem pouze,
když je to nutné.
Asistent stability přívěsu (TSA) je
funkce systému elektronické
stabilizace vozidla 3 175.

220Péče o vozidloPéče o vozidloVšeobecné informace................221
Příslušenství a úpravy vozidla . 221
Skladování vozidla ..................221
Recyklace vozidla po ukončení jeho životnosti ......................... 222
Kontroly vozidla ......................... 222
Provádění práce ......................222
Kapota motoru ......................... 223
Motorový olej ........................... 223
Chladicí kapalina motoru .........225
Kapalina do posilovače řízení . 225
Kapalina do ostřikovačů ..........226
Brzdy ....................................... 226
Brzdová kapalina .....................226
Akumulátor vozidla ..................227
Odvzdušnění palivového systému u vznětových motorů 229
Výměna lišty stěrače ...............229
Výměna žárovky ........................230
Halogenové světlomety ...........230
LED světlomety .......................232
Světla do mlhy ......................... 232
Koncová světla ........................ 233
Boční ukazatele směru ............235
Osvětlení registrační značky ...236Osvětlení interiéru ...................236
Osvětlení přístrojové desky .....237
Elektrická soustava ....................237
Pojistky .................................... 237
Pojistková skříňka v motorovém prostoru .................................. 238
Pojistková skříňka v přístrojové desce ...................................... 240
Pojistková skříňka v zavazadlovém prostoru .......242
Nářadí vozidla ............................ 244
Nářadí ...................................... 244
Kola a pneumatiky .....................244
Zimní pneumatiky ....................244
Značení pneumatik ..................244
Tlak vzduchu v pneumatikách . 245
Systém monitorování tlaku vzduchu v pneumatikách ........246
Hloubka vzorku ........................250
Změna velikosti pneumatiky a kola ...................................... 250
Kryty kol ................................... 250
Řetězy na kola ......................... 251
Souprava na opravu pneumatik ............................... 251
Výměna kola ............................ 254
Rezervní kolo .......................... 257
Startování pomocí startovacích
kabelů ........................................ 260Tažení........................................ 262
Tažení vozidla ......................... 262
Tažení jiného vozidla ...............263
Péče o vzhled ............................ 264
Péče o exteriér ........................ 264
Péče o interiér ......................... 266

Péče o vozidlo221Všeobecné informace
Příslušenství a úpravy vozidla
Doporučujeme používat originální
náhradní díly a příslušenství a díly
schválené výrobním závodem pro typ Vašeho vozidla. U jiných produktů
nemůžeme provádět vyhodnocování
ani zaručit spolehlivost - a to ani v případě, že mají oficiálně nebo jinak
udělené schválení.
Jakákoli úprava, přestavba nebo jiné
změny standardní specifikace vozidla
(včetně úprav softwaru a úprav
elektronických řídicích jednotek, ale
nejen těchto) mohou mít za následek
zánik záruky poskytované
společností Opel. Kromě toho tyto
změny mohou ovlivnit spotřebu
paliva, emise CO 2 a další emise
vozidla, které tím pádem nebude splňovat požadavky typového
schválení, což může způsobit
neplatnost registrace vašeho vozidla.Výstraha
Při přepravě vozidla vlakem nebo
na odtahovém voze by se mohly
poškodit zástěrky za podběhem.
Skladování vozidla
Dlouhodobé odstavení vozidla Jestliže hodláte vozidlo odstavit na
několik měsíců:
● Umyjte a navoskujte vozidlo.
● Nechte zkontrolovat vosk v motorovém prostoru a na
spodku vozidla.
● Vyčistěte a nakonzervujte pryžová těsnění.
● Doplňte kompletně palivovou nádrž.
● Vyměňte motorový olej.
● Vypusťte nádržku kapaliny ostřikovače.
● Zkontrolujte ochranu proti zamrznutí a korozi chladicí
kapaliny.
● Nastavte tlak v pneumatikách na hodnotu předepsanou pro plné
zatížení.
● Zaparkujte vozidlo na suchém a dobře větraném místě. Zařaďte
první převodový stupeň nebo
zpátečku nebo uveďte páku
voliče do polohy P. Tím se
zabrání samovolnému pohybu
vozidla.
● Parkovací brzdu nechte odbrzděnou.
● Otevřete kapotu, zavřete všechny dveře a zamkněte
vozidlo.
● Odpojte svorku od záporného vývodu akumulátoru vozidla.
Dbejte na to, aby byly všechny
systémy funkční, např. systém
alarmu.

222Péče o vozidloOpětovné uvedení vozidla do
provozu
Když hodláte vozidlo opětovně uvést
do provozu:
● Připojte svorku k zápornému vývodu akumulátoru vozidla.
Aktivujte elektroniku elektricky
ovládaných oken.
● Zkontrolujte tlak vzduchu v pneumatikách.
● Naplňte nádržku kapaliny ostřikovače.
● Zkontrolujte hladinu motorového oleje.
● Zkontrolujte hladinu chladicí kapaliny.
● Z důvodu omezení trvanlivosti redukčního činidla AdBlue na dva
roky se musí příliš staré redukční činidlo vyměnit. Vyhledejte
pomoc v servisu.
● Pokud je to nutné, namontujte RZ.Recyklace vozidla po
ukončení jeho životnosti
Informace o recyklačních centrech
a recyklaci vozidla po ukončení jeho
životnosti naleznete, je-li to
vyžadováno zákonem, na naší
internetové stránce. Tuto práci svěřte pouze autorizovanému recyklačnímu
středisku.
Vozidla s pohonem na zkapalněný
plyn musí být recyklovány
autorizovaným servisním střediskem
pro vozidla s pohonem na plyn.Kontroly vozidla
Provádění práce9 Varování
Kontroly v motorovém prostoru
provádějte pouze při vypnutém zapalování.
Ventilátor chladiče může začít
pracovat i při vypnutém
zapalování.

Péče o vozidlo2239Nebezpečí
Systém zapalování používá
mimořádně vysoké napětí.
Nedotýkejte se ho.
Kapota motoru
Otevření
Zatáhněte za uvolňovací páčku
a vraťte jí do původní polohy.
Bezpečnostní západku posuňte
stranou, k levé straně vozidla,
a kapotu otevřete.
Kapota motoru je držena v otevřené
poloze automaticky zvedačem.
Pokud se během režimu Autostop
otevře kapota, motor se
z bezpečnostních důvodů
automaticky znovu nastartuje.
Zavření
Před zavřením kapoty zatlačte vzpěru
do držáku.
Kapotu spusťte a z malé výšky
(20-25 cm) ji nechte zapadnout do západky. Zkontrolujte, zda je kapota
zajištěná.Výstraha
Kapotu do západky nezatlačujte,
abyste ji nepromáčkli.
Motorový olej
Hladinu motorového oleje pravidelně kontrolujte, abyste předešli
poškození motoru. Ujistěte se, že je
použit motorový olej správné
specifikace. Doporučené kapaliny
a maziva 3 268.
Maximální spotřeba motorového
oleje je 0,6 litru na 1000 km.
Kontrolu provádějte s vozidlem na
vodorovném povrchu. Motor musí mít provozní teplotu a být vypnut
nejméně pět minut.
Vytáhněte měrku, dočista ji otřete,
zasuňte ji dovnitř k dorazu na rukojeti, vytáhněte ji a přečtěte hladinu
motorového oleje.

224Péče o vozidloZasuňte měrku k dorazu na rukojeti
a otočte ji o polovinu otáčky.
V závislosti na variantě motoru jsou
použity rozdílné měrky.
Pokud hladina motorového oleje
klesne ke značce MIN, doplňte jej.
Doporučujeme použít stejně kvalitní
motorový olej, který byl použit při
poslední výměně.
Hladina motorového oleje nesmí
překročit značku MAX na měrce.
U některých motorů je pro doplnění
motorového oleje nutné použít
nálevku.
Nálevka je umístěna v pravě úložné
schránce v zavazadlovém prostoru.
Nálevku použijte na doplnění oleje
v motoru příslušným otvorem.
Po doplnění vložte nálevku do
plastového sáčku a uložte ji do úložné
schránky.
Výstraha
Nadbytečné množství motorového oleje se musí vypustit
nebo vysát.
Objemy provozních náplní 3 281.
Rovně nasaďte víčko a utáhněte jej.

Péče o vozidlo225Chladicí kapalina motoruChladicí kapalina chrání před
zamrznutím přibližně do -28 °C.
V oblastech s velmi nízkými teplotami
chrání chladicí kapalina plněná
výrobcem před zamrznutím přibližně
do -37 °C.Výstraha
Používejte pouze schválenou nemrznoucí kapalinu.
Chladicí kapalina a nemrznoucí
kapalina 3 268.
Hladina chladicí kapaliny
Výstraha
Příliš nízká hladina chladicí
kapaliny může způsobit poškození motoru.
Když je chladicí systém studený,
měla by být hladina chladicí kapaliny
nad označenou čárou naplnění.
Pokud je hladina nízká, proveďte
doplnění.
9 Varování
Před otevřením víčka nechte
vychladnout motor. Opatrně
otevřete víčko, přičemž pomalu
uvolňujte tlak.
K doplnění použijte směs
schváleného koncentrátu chladicí
kapaliny smíchaného s čistou vodou
z vodovodu v poměru 1:1. Pokud
nemáte koncentrát chladicí kapaliny
k dispozici, použijte čistou vodu
z vodovodu. Pevně namontujte víčko.
Nechte zkontrolovat koncentraci
chladicí kapaliny a odstranit příčinu
úniku chladicí kapaliny v servisu.
Kapalina do posilovače řízeníVýstraha
Poškození a funkční poruchy
systému může způsobit
i extrémně malé množství
nečistot. Dávejte pozor, aby se nečistoty nedostaly do nádrže
a na krytku/tyčovou měrku na
straně s kapalinou.

226Péče o vozidlo
Za normálních okolností není nutné
kapalinu do posilovače řízení
kontrolovat. Pokud se během řízení
ozývají neobvyklé zvuky, nebo pokud posilovač reaguje neobvykle,
vyhledejte pomoc autorizovaného
servisu.
Kapalina do ostřikovačů
Naplňte čistou vodou smísenou
s vhodným množstvím schválené
kapaliny do ostřikovačů, která
obsahuje nemrznoucí kapalinu.
Výstraha
Pouze kapalina ostřikovače
s dostatečnou koncentrací
nemrznoucí směsi poskytuje
ochranu při nízkých teplotách
nebo náhlém poklesu teploty.
Brzdy
Pokud má brzdové obložení
minimální tloušťku, během brzdění se
bude ozývat kvílivý zvuk.
Je možné pokračovat v jízdě, ale
nechte brzdové obložení co možno
nejdříve vyměnit.
Po namontování nového brzdového
obložení nebrzděte zbytečně
intenzívně během prvních několika
jízd.
Brzdová kapalina9 Varování
Brzdová kapalina je jedovatá
a korozivní. Vyvarujte se kontaktu s očima, pokožkou, tkaninami
a lakovanými povrchy.

Péče o vozidlo227

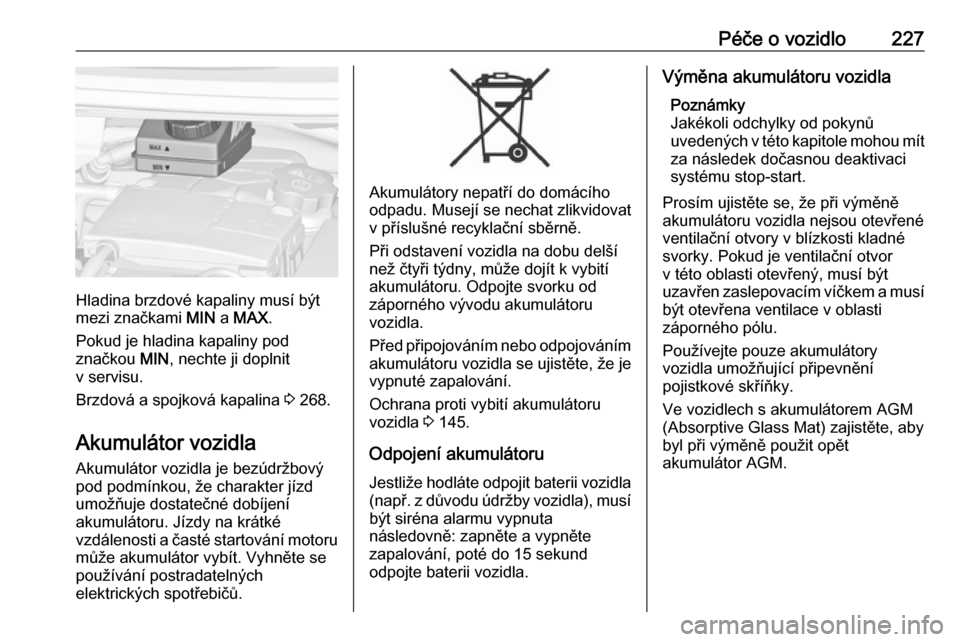

Hladina brzdové kapaliny musí být
mezi značkami MIN a MAX .
Pokud je hladina kapaliny pod
značkou MIN, nechte ji doplnit
v servisu.
Brzdová a spojková kapalina 3 268.
Akumulátor vozidla Akumulátor vozidla je bezúdržbový
pod podmínkou, že charakter jízd
umožňuje dostatečné dobíjení
akumulátoru. Jízdy na krátké
vzdálenosti a časté startování motoru
může akumulátor vybít. Vyhněte se
používání postradatelných
elektrických spotřebičů.
Akumulátory nepatří do domácího
odpadu. Musejí se nechat zlikvidovat
v příslušné recyklační sběrně.
Při odstavení vozidla na dobu delší
než čtyři týdny, může dojít k vybití
akumulátoru. Odpojte svorku od
záporného vývodu akumulátoru
vozidla.
Před připojováním nebo odpojováním
akumulátoru vozidla se ujistěte, že je
vypnuté zapalování.
Ochrana proti vybití akumulátoru
vozidla 3 145.
Odpojení akumulátoru Jestliže hodláte odpojit baterii vozidla
(např. z důvodu údržby vozidla), musí
být siréna alarmu vypnuta
následovně: zapněte a vypněte
zapalování, poté do 15 sekund
odpojte baterii vozidla.

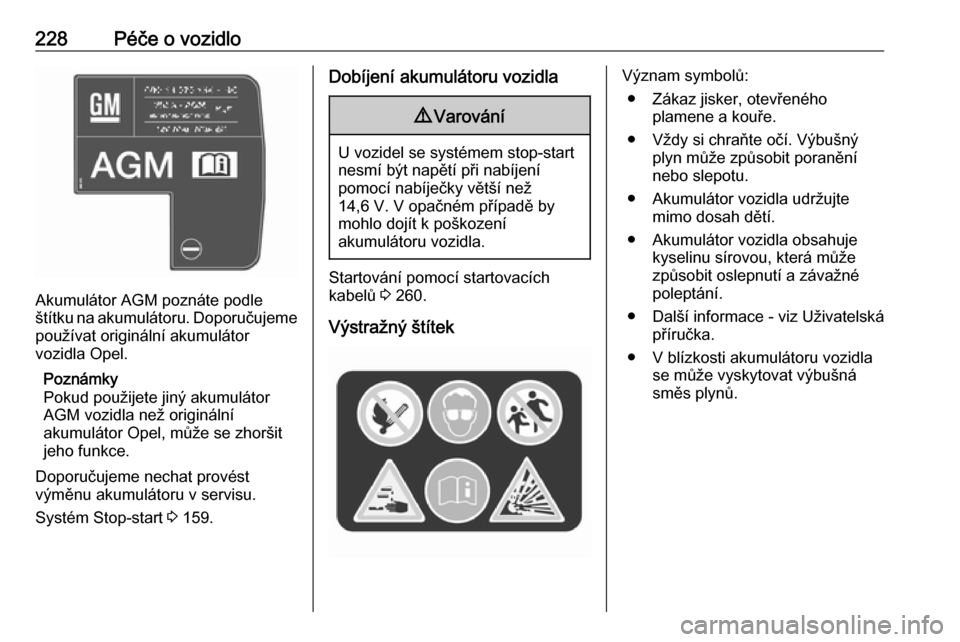

Výměna akumulátoru vozidla
Poznámky
Jakékoli odchylky od pokynů
uvedených v této kapitole mohou mít
za následek dočasnou deaktivaci
systému stop-start.
Prosím ujistěte se, že při výměně
akumulátoru vozidla nejsou otevřené
ventilační otvory v blízkosti kladné
svorky. Pokud je ventilační otvor
v této oblasti otevřený, musí být
uzavřen zaslepovacím víčkem a musí být otevřena ventilace v oblasti
záporného pólu.
Používejte pouze akumulátory
vozidla umožňující připevnění
pojistkové skříňky.
Ve vozidlech s akumulátorem AGM
(Absorptive Glass Mat) zajistěte, aby
byl při výměně použit opět
akumulátor AGM.

228Péče o vozidlo
Akumulátor AGM poznáte podle
štítku na akumulátoru. Doporučujeme používat originální akumulátor
vozidla Opel.
Poznámky
Pokud použijete jiný akumulátor AGM vozidla než originální
akumulátor Opel, může se zhoršit
jeho funkce.
Doporučujeme nechat provést
výměnu akumulátoru v servisu.
Systém Stop-start 3 159.
Dobíjení akumulátoru vozidla9 Varování
U vozidel se systémem stop-start
nesmí být napětí při nabíjení
pomocí nabíječky větší než
14,6 V. V opačném případě by
mohlo dojít k poškození
akumulátoru vozidla.
Startování pomocí startovacích
kabelů 3 260.
Výstražný štítek
Význam symbolů: ● Zákaz jisker, otevřeného plamene a kouře.
● Vždy si chraňte očí. Výbušný plyn může způsobit poranění
nebo slepotu.
● Akumulátor vozidla udržujte mimo dosah dětí.
● Akumulátor vozidla obsahuje kyselinu sírovou, která může
způsobit oslepnutí a závažné
poleptání.
● Další informace - viz Uživatelská příručka.
● V blízkosti akumulátoru vozidla se může vyskytovat výbušná
směs plynů.
