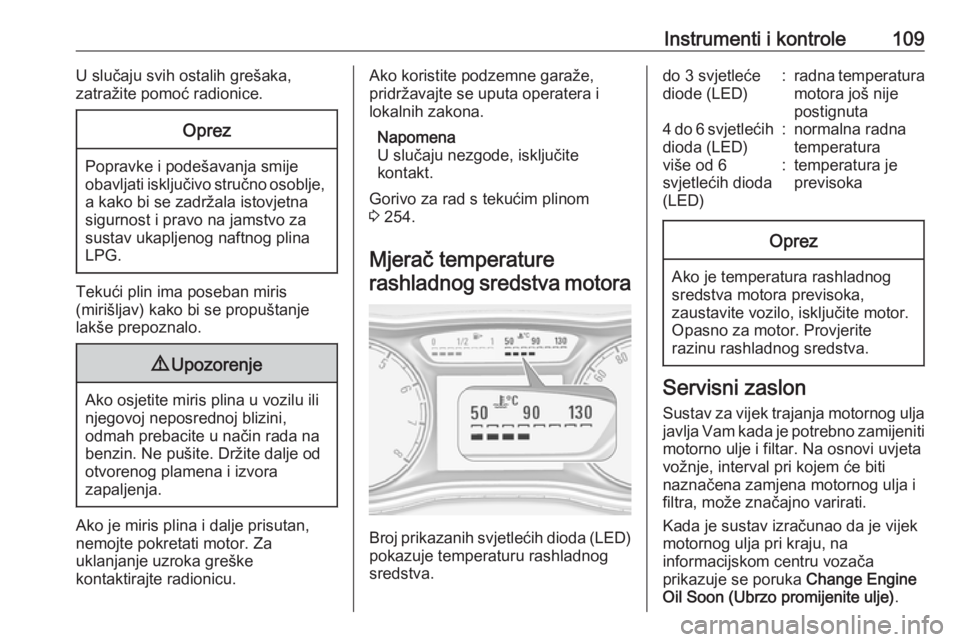

Instrumenti i kontrole109U slučaju svih ostalih grešaka,
zatražite pomoć radionice.Oprez
Popravke i podešavanja smije
obavljati isključivo stručno osoblje, a kako bi se zadržala istovjetna
sigurnost i pravo na jamstvo za
sustav ukapljenog naftnog plina
LPG.
Tekući plin ima poseban miris
(mirišljav) kako bi se propuštanje
lakše prepoznalo.
9 Upozorenje
Ako osjetite miris plina u vozilu ili
njegovoj neposrednoj blizini,
odmah prebacite u način rada na
benzin. Ne pušite. Držite dalje od
otvorenog plamena i izvora
zapaljenja.
Ako je miris plina i dalje prisutan,
nemojte pokretati motor. Za
uklanjanje uzroka greške
kontaktirajte radionicu.
Ako koristite podzemne garaže,
pridržavajte se uputa operatera i
lokalnih zakona.
Napomena
U slučaju nezgode, isključite
kontakt.
Gorivo za rad s tekućim plinom
3 254.
Mjerač temperature rashladnog sredstva motora
Broj prikazanih svjetlećih dioda (LED) pokazuje temperaturu rashladnog
sredstva.
do 3 svjetleće
diode (LED):radna temperatura
motora još nije
postignuta4 do 6 svjetlećih dioda (LED):normalna radna
temperaturaviše od 6
svjetlećih dioda
(LED):temperatura je
previsokaOprez
Ako je temperatura rashladnog
sredstva motora previsoka,
zaustavite vozilo, isključite motor.
Opasno za motor. Provjerite
razinu rashladnog sredstva.
Servisni zaslon
Sustav za vijek trajanja motornog ulja
javlja Vam kada je potrebno zamijeniti motorno ulje i filtar. Na osnovi uvjeta
vožnje, interval pri kojem će biti
naznačena zamjena motornog ulja i
filtra, može značajno varirati.
Kada je sustav izračunao da je vijek
motornog ulja pri kraju, na
informacijskom centru vozača
prikazuje se poruka Change Engine
Oil Soon (Ubrzo promijenite ulje) .
Page 112 of 349

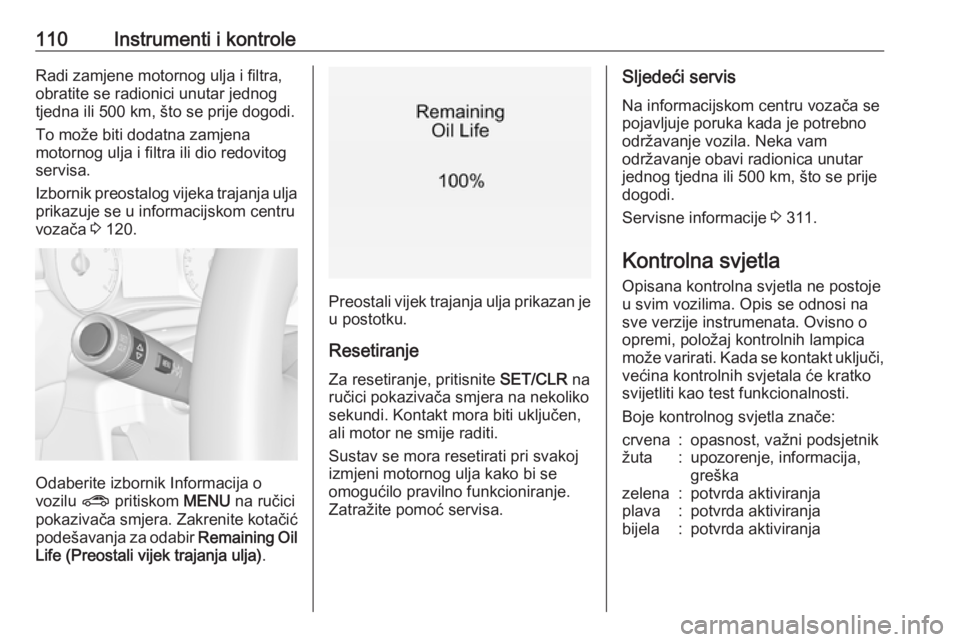

110Instrumenti i kontroleRadi zamjene motornog ulja i filtra,obratite se radionici unutar jednog
tjedna ili 500 km, što se prije dogodi.
To može biti dodatna zamjena
motornog ulja i filtra ili dio redovitog servisa.
Izbornik preostalog vijeka trajanja ulja
prikazuje se u informacijskom centru
vozača 3 120.
Odaberite izbornik Informacija o
vozilu ? pritiskom MENU na ručici
pokazivača smjera. Zakrenite kotačić podešavanja za odabir Remaining Oil
Life (Preostali vijek trajanja ulja) .
Preostali vijek trajanja ulja prikazan je
u postotku.
Resetiranje
Za resetiranje, pritisnite SET/CLR na
ručici pokazivača smjera na nekoliko
sekundi. Kontakt mora biti uključen,
ali motor ne smije raditi.
Sustav se mora resetirati pri svakoj
izmjeni motornog ulja kako bi se
omogućilo pravilno funkcioniranje.
Zatražite pomoć servisa.
Sljedeći servis
Na informacijskom centru vozača se
pojavljuje poruka kada je potrebno
održavanje vozila. Neka vam
održavanje obavi radionica unutar jednog tjedna ili 500 km, što se prije
dogodi.
Servisne informacije 3 311.
Kontrolna svjetla
Opisana kontrolna svjetla ne postoje
u svim vozilima. Opis se odnosi na
sve verzije instrumenata. Ovisno o
opremi, položaj kontrolnih lampica
može varirati. Kada se kontakt uključi,
većina kontrolnih svjetala će kratko
svijetliti kao test funkcionalnosti.
Boje kontrolnog svjetla znače:crvena:opasnost, važni podsjetnikžuta:upozorenje, informacija,
greškazelena:potvrda aktiviranjaplava:potvrda aktiviranjabijela:potvrda aktiviranja
Page 113 of 349

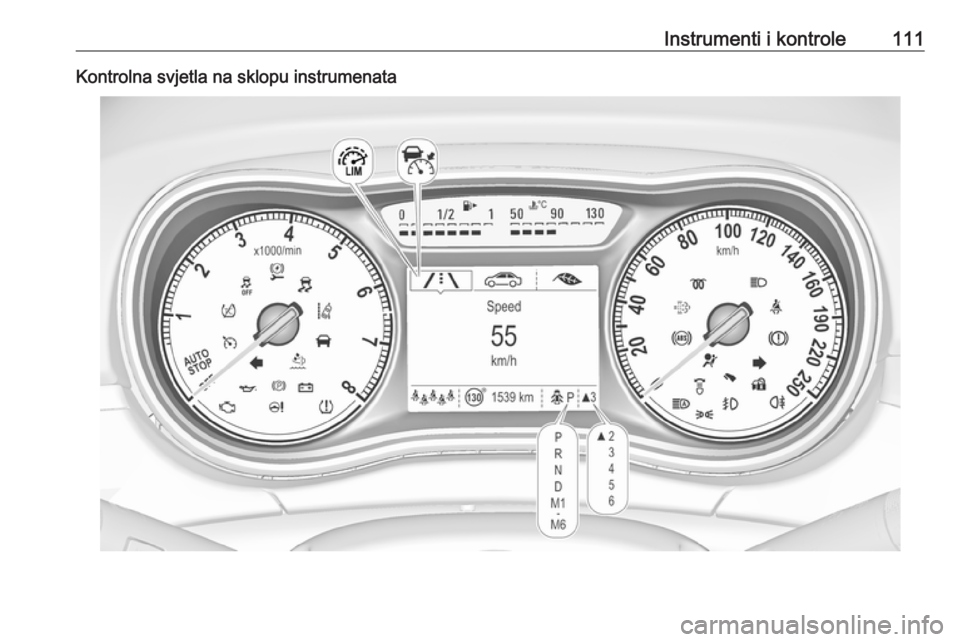

Instrumenti i kontrole111Kontrolna svjetla na sklopu instrumenata
Page 114 of 349

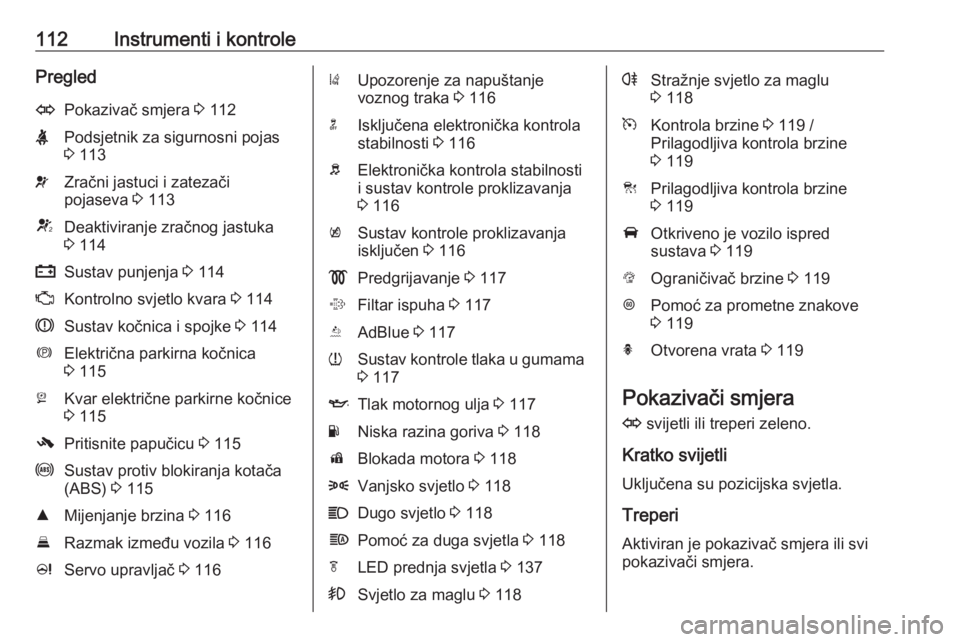

112Instrumenti i kontrolePregledOPokazivač smjera 3 112XPodsjetnik za sigurnosni pojas
3 113vZračni jastuci i zatezači
pojaseva 3 113VDeaktiviranje zračnog jastuka
3 114pSustav punjenja 3 114ZKontrolno svjetlo kvara 3 114RSustav kočnica i spojke 3 114mElektrična parkirna kočnica
3 115jKvar električne parkirne kočnice
3 115-Pritisnite papučicu 3 115uSustav protiv blokiranja kotača
(ABS) 3 115RMijenjanje brzina 3 116ERazmak između vozila 3 116cServo upravljač 3 116)Upozorenje za napuštanje
voznog traka 3 116nIsključena elektronička kontrola
stabilnosti 3 116bElektronička kontrola stabilnosti
i sustav kontrole proklizavanja
3 116kSustav kontrole proklizavanja
isključen 3 116!Predgrijavanje 3 117%Filtar ispuha 3 117YAdBlue 3 117wSustav kontrole tlaka u gumama
3 117ITlak motornog ulja 3 117YNiska razina goriva 3 118dBlokada motora 3 1188Vanjsko svjetlo 3 118CDugo svjetlo 3 118fPomoć za duga svjetla 3 118fLED prednja svjetla 3 137>Svjetlo za maglu 3 118rStražnje svjetlo za maglu
3 118mKontrola brzine 3 119 /
Prilagodljiva kontrola brzine
3 119CPrilagodljiva kontrola brzine
3 119AOtkriveno je vozilo ispred
sustava 3 119LOgraničivač brzine 3 119LPomoć za prometne znakove
3 119hOtvorena vrata 3 119
Pokazivači smjera
O svijetli ili treperi zeleno.
Kratko svijetli
Uključena su pozicijska svjetla.
Treperi
Aktiviran je pokazivač smjera ili svi pokazivači smjera.
Page 115 of 349

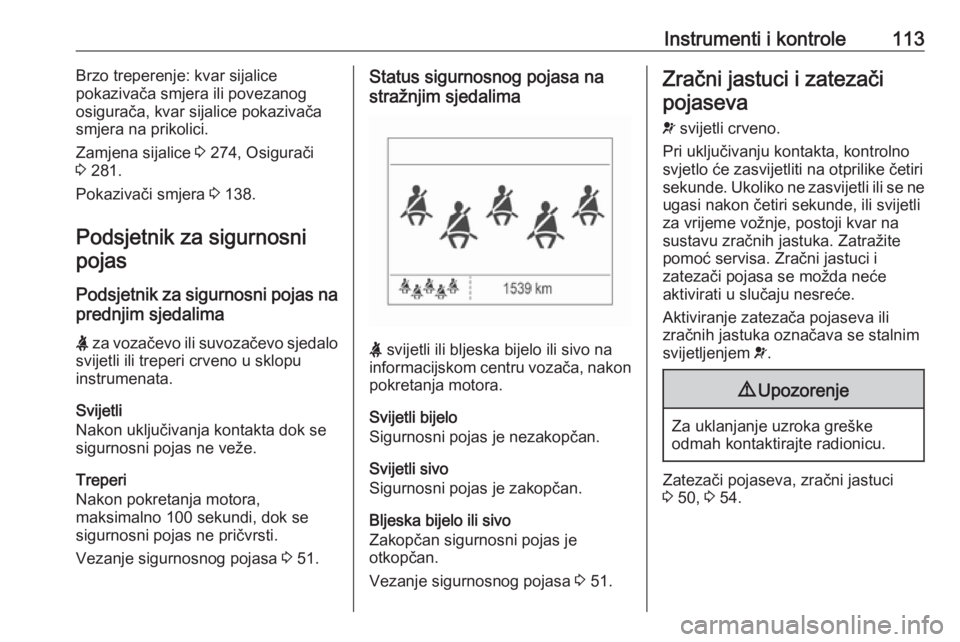

Instrumenti i kontrole113Brzo treperenje: kvar sijalice
pokazivača smjera ili povezanog
osigurača, kvar sijalice pokazivača smjera na prikolici.
Zamjena sijalice 3 274, Osigurači
3 281.
Pokazivači smjera 3 138.
Podsjetnik za sigurnosni pojas
Podsjetnik za sigurnosni pojas na
prednjim sjedalima
X za vozačevo ili suvozačevo sjedalo
svijetli ili treperi crveno u sklopu
instrumenata.
Svijetli
Nakon uključivanja kontakta dok se
sigurnosni pojas ne veže.
Treperi
Nakon pokretanja motora,
maksimalno 100 sekundi, dok se
sigurnosni pojas ne pričvrsti.
Vezanje sigurnosnog pojasa 3 51.Status sigurnosnog pojasa na
stražnjim sjedalima
X svijetli ili bljeska bijelo ili sivo na
informacijskom centru vozača, nakon pokretanja motora.
Svijetli bijelo
Sigurnosni pojas je nezakopčan.
Svijetli sivo
Sigurnosni pojas je zakopčan.
Bljeska bijelo ili sivo
Zakopčan sigurnosni pojas je
otkopčan.
Vezanje sigurnosnog pojasa 3 51.
Zračni jastuci i zatezači
pojaseva
v svijetli crveno.
Pri uključivanju kontakta, kontrolno
svjetlo će zasvijetliti na otprilike četiri
sekunde. Ukoliko ne zasvijetli ili se ne ugasi nakon četiri sekunde, ili svijetli
za vrijeme vožnje, postoji kvar na
sustavu zračnih jastuka. Zatražite
pomoć servisa. Zračni jastuci i
zatezači pojasa se možda neće
aktivirati u slučaju nesreće.
Aktiviranje zatezača pojaseva ili
zračnih jastuka označava se stalnim
svijetljenjem v.9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Zatezači pojaseva, zračni jastuci 3 50, 3 54.

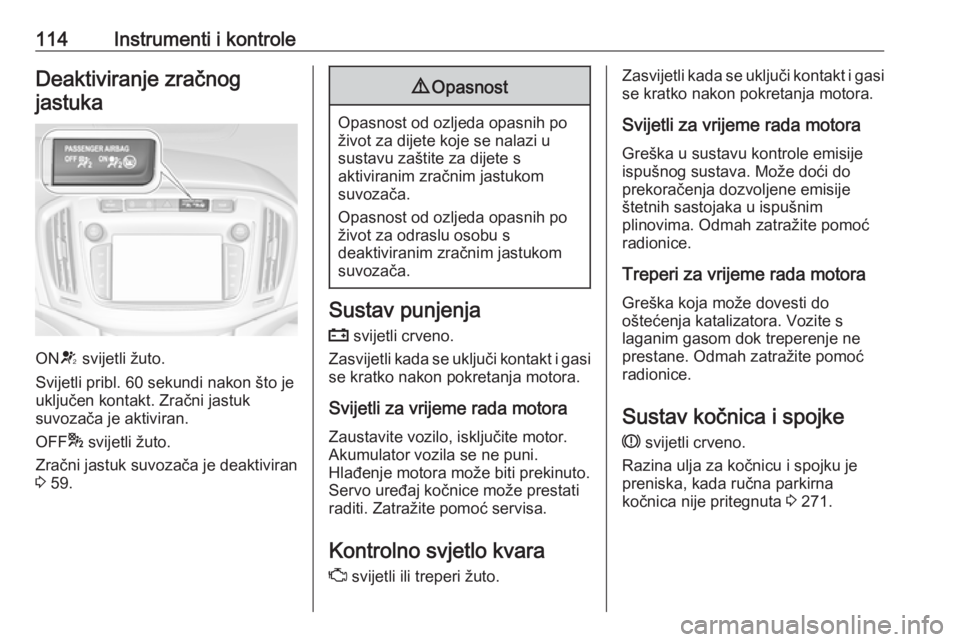

Page 116 of 349

114Instrumenti i kontroleDeaktiviranje zračnogjastuka
ON V svijetli žuto.
Svijetli pribl. 60 sekundi nakon što je uključen kontakt. Zračni jastuk
suvozača je aktiviran.
OFF * svijetli žuto.
Zračni jastuk suvozača je deaktiviran
3 59.
9 Opasnost
Opasnost od ozljeda opasnih po
život za dijete koje se nalazi u
sustavu zaštite za dijete s
aktiviranim zračnim jastukom
suvozača.
Opasnost od ozljeda opasnih po život za odraslu osobu s
deaktiviranim zračnim jastukom suvozača.
Sustav punjenja
p svijetli crveno.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Zaustavite vozilo, isključite motor.
Akumulator vozila se ne puni.
Hlađenje motora može biti prekinuto.
Servo uređaj kočnice može prestati
raditi. Zatražite pomoć servisa.
Kontrolno svjetlo kvara
Z svijetli ili treperi žuto.
Zasvijetli kada se uključi kontakt i gasi
se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Greška u sustavu kontrole emisije
ispušnog sustava. Može doći do
prekoračenja dozvoljene emisije
štetnih sastojaka u ispušnim
plinovima. Odmah zatražite pomoć
radionice.
Treperi za vrijeme rada motora
Greška koja može dovesti do
oštećenja katalizatora. Vozite s
laganim gasom dok treperenje ne
prestane. Odmah zatražite pomoć
radionice.
Sustav kočnica i spojke
R svijetli crveno.
Razina ulja za kočnicu i spojku je
preniska, kada ručna parkirna
kočnica nije pritegnuta 3 271.
Page 117 of 349

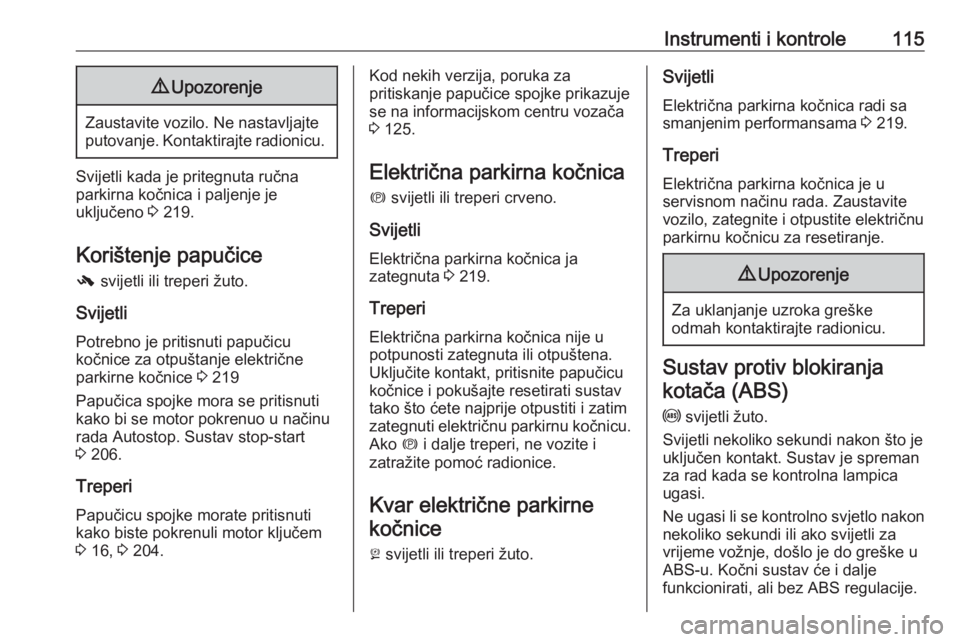

Instrumenti i kontrole1159Upozorenje
Zaustavite vozilo. Ne nastavljajte
putovanje. Kontaktirajte radionicu.
Svijetli kada je pritegnuta ručna
parkirna kočnica i paljenje je
uključeno 3 219.
Korištenje papučice
- svijetli ili treperi žuto.
Svijetli
Potrebno je pritisnuti papučicu
kočnice za otpuštanje električne
parkirne kočnice 3 219
Papučica spojke mora se pritisnuti kako bi se motor pokrenuo u načinu
rada Autostop. Sustav stop-start
3 206.
Treperi
Papučicu spojke morate pritisnuti
kako biste pokrenuli motor ključem 3 16, 3 204.
Kod nekih verzija, poruka za
pritiskanje papučice spojke prikazuje se na informacijskom centru vozača3 125.
Električna parkirna kočnica
m svijetli ili treperi crveno.
Svijetli
Električna parkirna kočnica ja
zategnuta 3 219.
Treperi
Električna parkirna kočnica nije u potpunosti zategnuta ili otpuštena.
Uključite kontakt, pritisnite papučicu
kočnice i pokušajte resetirati sustav
tako što ćete najprije otpustiti i zatim
zategnuti električnu parkirnu kočnicu.
Ako m i dalje treperi, ne vozite i
zatražite pomoć radionice.
Kvar električne parkirnekočnice
j svijetli ili treperi žuto.Svijetli
Električna parkirna kočnica radi sa
smanjenim performansama 3 219.
Treperi Električna parkirna kočnica je u
servisnom načinu rada. Zaustavite
vozilo, zategnite i otpustite električnu
parkirnu kočnicu za resetiranje.9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Sustav protiv blokiranja
kotača (ABS)
u svijetli žuto.
Svijetli nekoliko sekundi nakon što je uključen kontakt. Sustav je spreman
za rad kada se kontrolna lampica
ugasi.
Ne ugasi li se kontrolno svjetlo nakon
nekoliko sekundi ili ako svijetli za
vrijeme vožnje, došlo je do greške u
ABS-u. Kočni sustav će i dalje
funkcionirati, ali bez ABS regulacije.

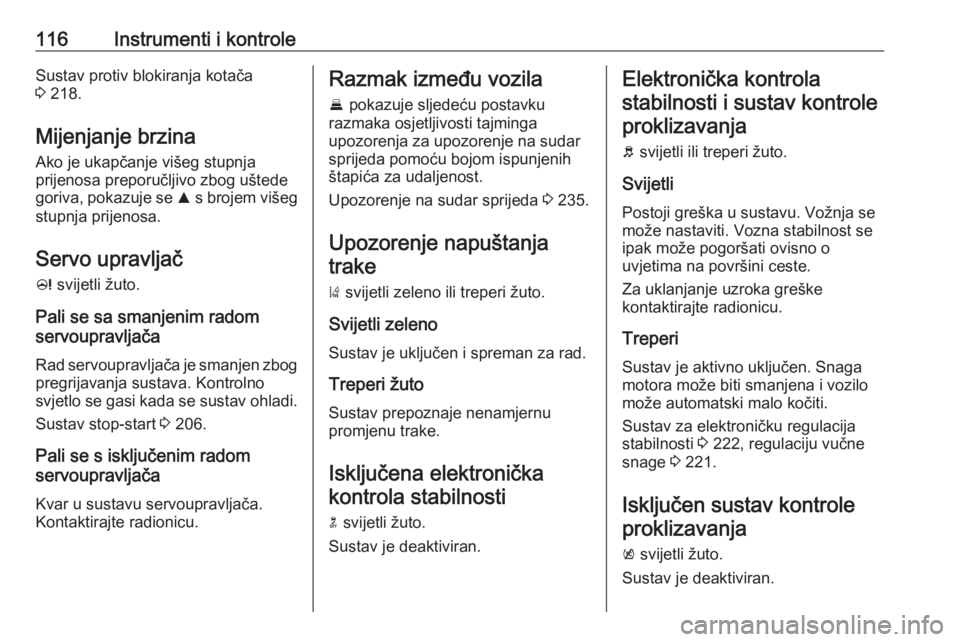

Page 118 of 349

116Instrumenti i kontroleSustav protiv blokiranja kotača
3 218.
Mijenjanje brzina
Ako je ukapčanje višeg stupnja
prijenosa preporučljivo zbog uštede
goriva, pokazuje se R s brojem višeg
stupnja prijenosa.
Servo upravljač c svijetli žuto.
Pali se sa smanjenim radom
servoupravljača
Rad servoupravljača je smanjen zbog pregrijavanja sustava. Kontrolno
svjetlo se gasi kada se sustav ohladi.
Sustav stop-start 3 206.
Pali se s isključenim radom
servoupravljača
Kvar u sustavu servoupravljača.
Kontaktirajte radionicu.Razmak između vozila
E pokazuje sljedeću postavku
razmaka osjetljivosti tajminga
upozorenja za upozorenje na sudar
sprijeda pomoću bojom ispunjenih
štapića za udaljenost.
Upozorenje na sudar sprijeda 3 235.
Upozorenje napuštanja trake
) svijetli zeleno ili treperi žuto.
Svijetli zeleno Sustav je uključen i spreman za rad.
Treperi žuto Sustav prepoznaje nenamjernu
promjenu trake.
Isključena elektronička kontrola stabilnosti
n svijetli žuto.
Sustav je deaktiviran.Elektronička kontrola stabilnosti i sustav kontroleproklizavanja
b svijetli ili treperi žuto.
Svijetli
Postoji greška u sustavu. Vožnja se
može nastaviti. Vozna stabilnost se
ipak može pogoršati ovisno o
uvjetima na površini ceste.
Za uklanjanje uzroka greške
kontaktirajte radionicu.
Treperi
Sustav je aktivno uključen. Snaga
motora može biti smanjena i vozilo
može automatski malo kočiti.
Sustav za elektroničku regulacija
stabilnosti 3 222, regulaciju vučne
snage 3 221.
Isključen sustav kontrole proklizavanja
k svijetli žuto.
Sustav je deaktiviran.
Page 119 of 349

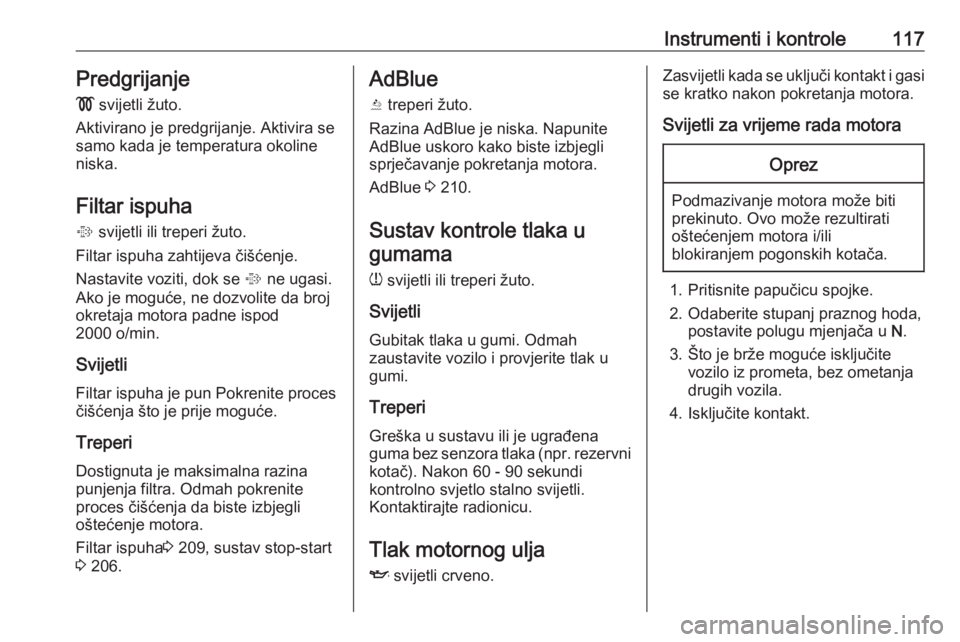

Instrumenti i kontrole117Predgrijanje! svijetli žuto.
Aktivirano je predgrijanje. Aktivira se
samo kada je temperatura okoline
niska.
Filtar ispuha
% svijetli ili treperi žuto.
Filtar ispuha zahtijeva čišćenje.
Nastavite voziti, dok se % ne ugasi.
Ako je moguće, ne dozvolite da broj
okretaja motora padne ispod
2000 o/min.
Svijetli
Filtar ispuha je pun Pokrenite proces
čišćenja što je prije moguće.
Treperi
Dostignuta je maksimalna razina
punjenja filtra. Odmah pokrenite
proces čišćenja da biste izbjegli
oštećenje motora.
Filtar ispuha 3 209, sustav stop-start
3 206.AdBlue
Y treperi žuto.
Razina AdBlue je niska. Napunite
AdBlue uskoro kako biste izbjegli
sprječavanje pokretanja motora.
AdBlue 3 210.
Sustav kontrole tlaka u gumama
w svijetli ili treperi žuto.
Svijetli
Gubitak tlaka u gumi. Odmah zaustavite vozilo i provjerite tlak u gumi.
Treperi
Greška u sustavu ili je ugrađena
guma bez senzora tlaka (npr. rezervni
kotač). Nakon 60 - 90 sekundi
kontrolno svjetlo stalno svijetli.
Kontaktirajte radionicu.
Tlak motornog ulja
I svijetli crveno.Zasvijetli kada se uključi kontakt i gasi
se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motoraOprez
Podmazivanje motora može biti
prekinuto. Ovo može rezultirati
oštećenjem motora i/ili
blokiranjem pogonskih kotača.
1. Pritisnite papučicu spojke.
2. Odaberite stupanj praznog hoda, postavite polugu mjenjača u N.
3. Što je brže moguće isključite vozilo iz prometa, bez ometanja
drugih vozila.
4. Isključite kontakt.
Page 120 of 349

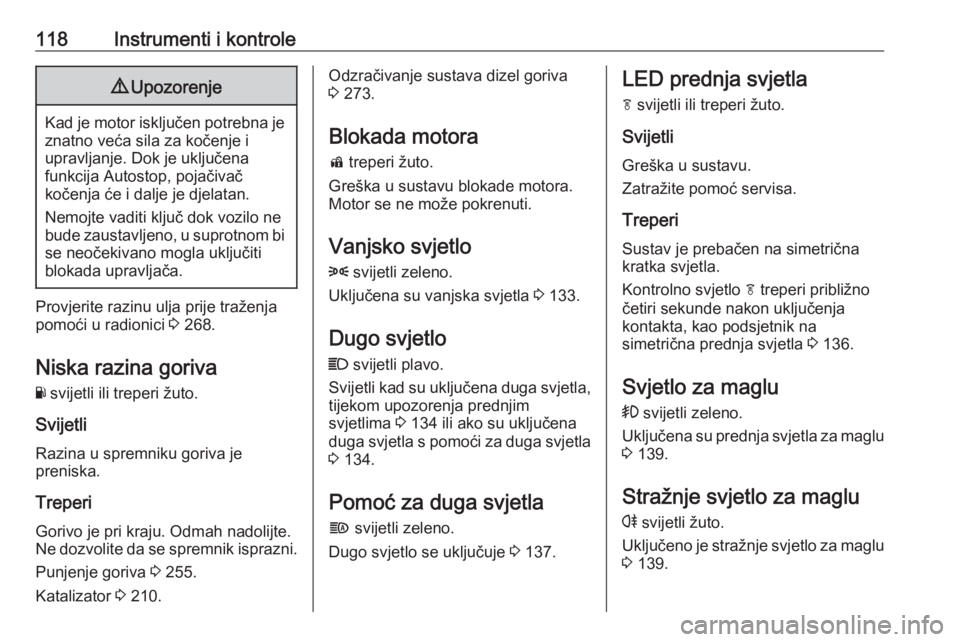

118Instrumenti i kontrole9Upozorenje
Kad je motor isključen potrebna je
znatno veća sila za kočenje i
upravljanje. Dok je uključena
funkcija Autostop, pojačivač
kočenja će i dalje je djelatan.
Nemojte vaditi ključ dok vozilo ne
bude zaustavljeno, u suprotnom bi se neočekivano mogla uključiti
blokada upravljača.
Provjerite razinu ulja prije traženja
pomoći u radionici 3 268.
Niska razina goriva
Y svijetli ili treperi žuto.
Svijetli
Razina u spremniku goriva je
preniska.
Treperi Gorivo je pri kraju. Odmah nadolijte.
Ne dozvolite da se spremnik isprazni.
Punjenje goriva 3 255.
Katalizator 3 210.
Odzračivanje sustava dizel goriva
3 273.
Blokada motora d treperi žuto.
Greška u sustavu blokade motora. Motor se ne može pokrenuti.
Vanjsko svjetlo
8 svijetli zeleno.
Uključena su vanjska svjetla 3 133.
Dugo svjetlo
C svijetli plavo.
Svijetli kad su uključena duga svjetla,
tijekom upozorenja prednjim
svjetlima 3 134 ili ako su uključena
duga svjetla s pomoći za duga svjetla
3 134.
Pomoć za duga svjetla
f svijetli zeleno.
Dugo svjetlo se uključuje 3 137.LED prednja svjetla
f svijetli ili treperi žuto.
Svijetli
Greška u sustavu.
Zatražite pomoć servisa.
Treperi
Sustav je prebačen na simetrična
kratka svjetla.
Kontrolno svjetlo f treperi približno
četiri sekunde nakon uključenja
kontakta, kao podsjetnik na
simetrična prednja svjetla 3 136.
Svjetlo za maglu > svijetli zeleno.
Uključena su prednja svjetla za maglu 3 139.
Stražnje svjetlo za maglu r svijetli žuto.
Uključeno je stražnje svjetlo za maglu 3 139.
