OPEL ZAFIRA C 2018.5 Priručnik za vlasnika (in Croatian)

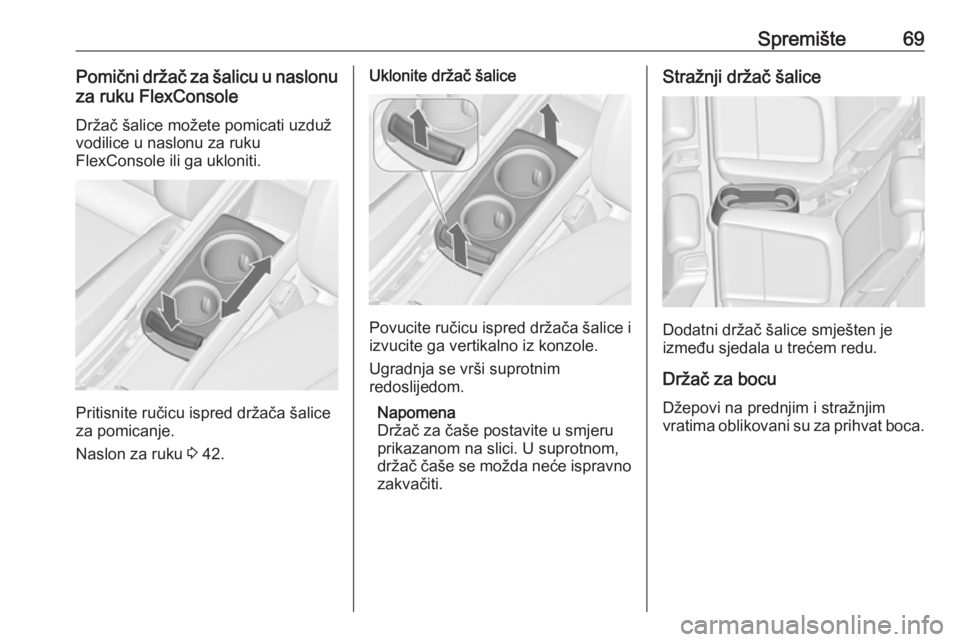

Spremište69Pomični držač za šalicu u naslonu
za ruku FlexConsole
Držač šalice možete pomicati uzduž
vodilice u naslonu za ruku
FlexConsole ili ga ukloniti.
Pritisnite ručicu ispred držača šalice
za pomicanje.
Naslon za ruku 3 42.
Uklonite držač šalice
Povucite ručicu ispred držača šalice i
izvucite ga vertikalno iz konzole.
Ugradnja se vrši suprotnim
redoslijedom.
Napomena
Držač za čaše postavite u smjeru
prikazanom na slici. U suprotnom,
držač čaše se možda neće ispravno zakvačiti.
Stražnji držač šalice
Dodatni držač šalice smješten je
između sjedala u trećem redu.
Držač za bocu Džepovi na prednjim i stražnjim
vratima oblikovani su za prihvat boca.

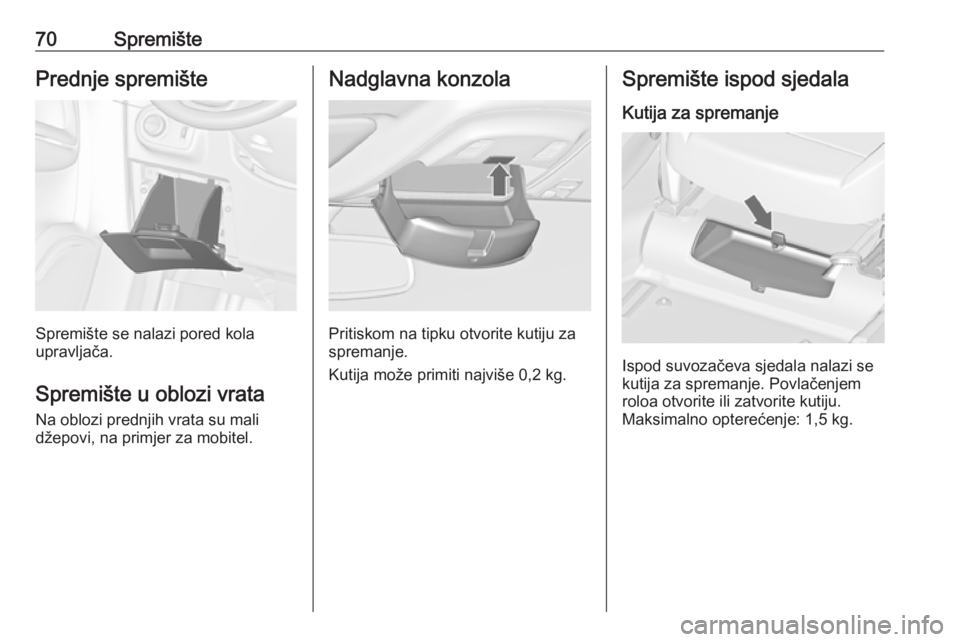

70SpremištePrednje spremište
Spremište se nalazi pored kola
upravljača.
Spremište u oblozi vrata
Na oblozi prednjih vrata su mali
džepovi, na primjer za mobitel.
Nadglavna konzola
Pritiskom na tipku otvorite kutiju za
spremanje.
Kutija može primiti najviše 0,2 kg.
Spremište ispod sjedala
Kutija za spremanje
Ispod suvozačeva sjedala nalazi se
kutija za spremanje. Povlačenjem
roloa otvorite ili zatvorite kutiju.
Maksimalno opterećenje: 1,5 kg.

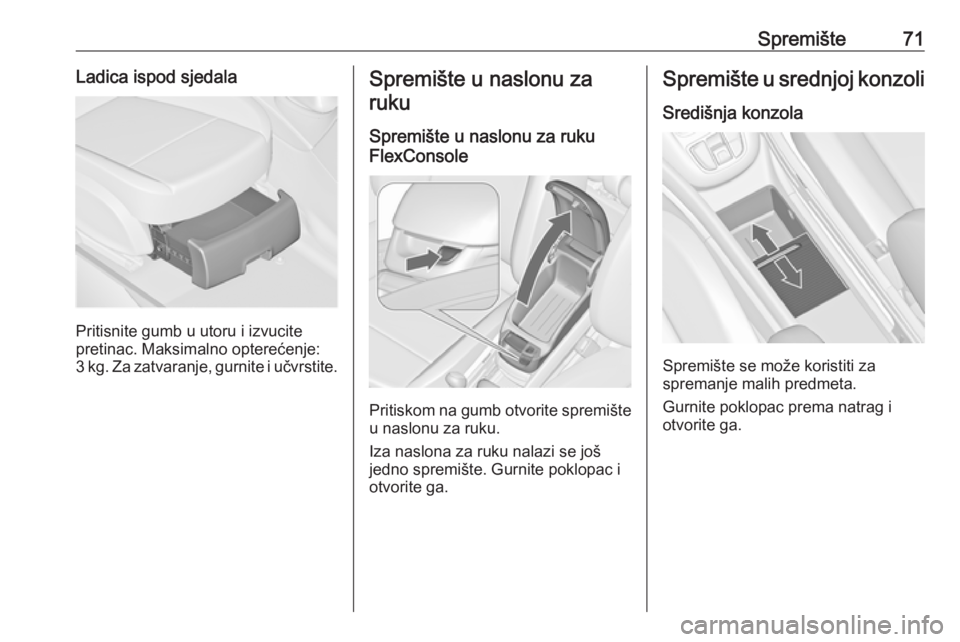

Spremište71Ladica ispod sjedala
Pritisnite gumb u utoru i izvucite
pretinac. Maksimalno opterećenje:
3 kg. Za zatvaranje, gurnite i učvrstite.
Spremište u naslonu za
ruku
Spremište u naslonu za ruku
FlexConsole
Pritiskom na gumb otvorite spremište
u naslonu za ruku.
Iza naslona za ruku nalazi se još jedno spremište. Gurnite poklopac i otvorite ga.
Spremište u srednjoj konzoli
Središnja konzola
Spremište se može koristiti za
spremanje malih predmeta.
Gurnite poklopac prema natrag i
otvorite ga.

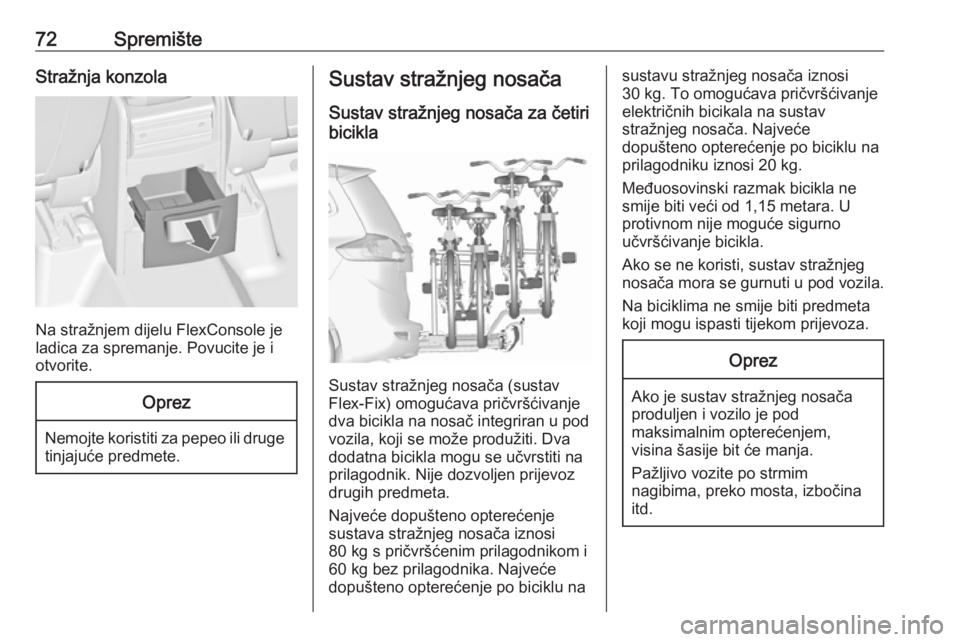

72SpremišteStražnja konzola
Na stražnjem dijelu FlexConsole je
ladica za spremanje. Povucite je i
otvorite.
Oprez
Nemojte koristiti za pepeo ili druge
tinjajuće predmete.
Sustav stražnjeg nosača
Sustav stražnjeg nosača za četiri
bicikla
Sustav stražnjeg nosača (sustav
Flex-Fix) omogućava pričvršćivanje
dva bicikla na nosač integriran u pod
vozila, koji se može produžiti. Dva
dodatna bicikla mogu se učvrstiti na
prilagodnik. Nije dozvoljen prijevoz
drugih predmeta.
Najveće dopušteno opterećenje
sustava stražnjeg nosača iznosi
80 kg s pričvršćenim prilagodnikom i
60 kg bez prilagodnika. Najveće
dopušteno opterećenje po biciklu na
sustavu stražnjeg nosača iznosi
30 kg. To omogućava pričvršćivanje
električnih bicikala na sustav
stražnjeg nosača. Najveće
dopušteno opterećenje po biciklu na
prilagodniku iznosi 20 kg.
Međuosovinski razmak bicikla ne
smije biti veći od 1,15 metara. U
protivnom nije moguće sigurno
učvršćivanje bicikla.
Ako se ne koristi, sustav stražnjeg
nosača mora se gurnuti u pod vozila.
Na biciklima ne smije biti predmeta
koji mogu ispasti tijekom prijevoza.Oprez
Ako je sustav stražnjeg nosača
produljen i vozilo je pod
maksimalnim opterećenjem,
visina šasije bit će manja.
Pažljivo vozite po strmim
nagibima, preko mosta, izbočina
itd.

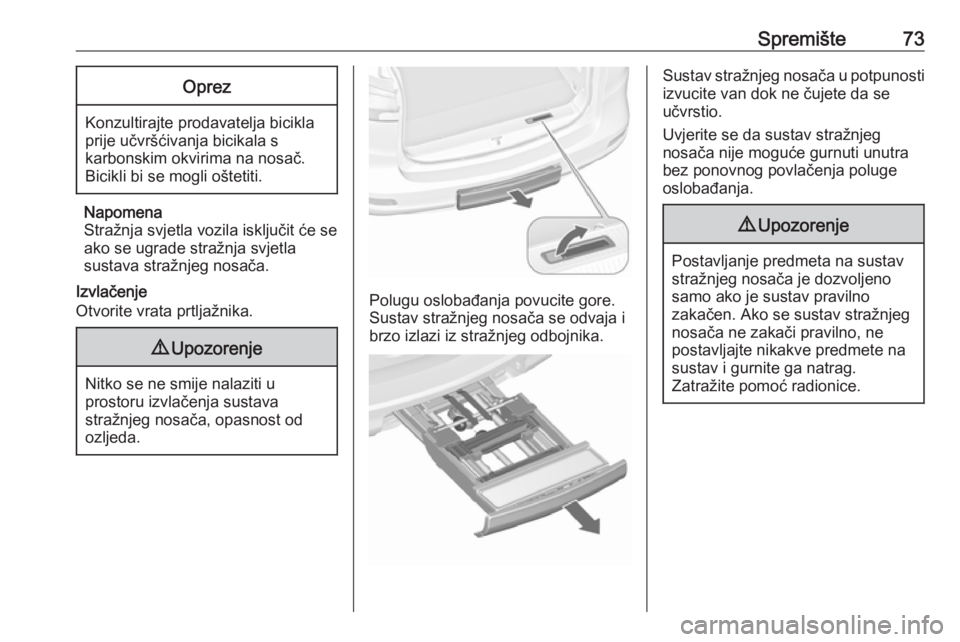

Spremište73Oprez
Konzultirajte prodavatelja bicikla
prije učvršćivanja bicikala s
karbonskim okvirima na nosač.
Bicikli bi se mogli oštetiti.
Napomena
Stražnja svjetla vozila isključit će se
ako se ugrade stražnja svjetla
sustava stražnjeg nosača.
Izvlačenje
Otvorite vrata prtljažnika.
9 Upozorenje
Nitko se ne smije nalaziti u
prostoru izvlačenja sustava
stražnjeg nosača, opasnost od
ozljeda.
Polugu oslobađanja povucite gore.
Sustav stražnjeg nosača se odvaja i
brzo izlazi iz stražnjeg odbojnika.
Sustav stražnjeg nosača u potpunosti izvucite van dok ne čujete da se
učvrstio.
Uvjerite se da sustav stražnjeg
nosača nije moguće gurnuti unutra
bez ponovnog povlačenja poluge
oslobađanja.9 Upozorenje
Postavljanje predmeta na sustav
stražnjeg nosača je dozvoljeno
samo ako je sustav pravilno
zakačen. Ako se sustav stražnjeg
nosača ne zakači pravilno, ne
postavljajte nikakve predmete na
sustav i gurnite ga natrag.
Zatražite pomoć radionice.

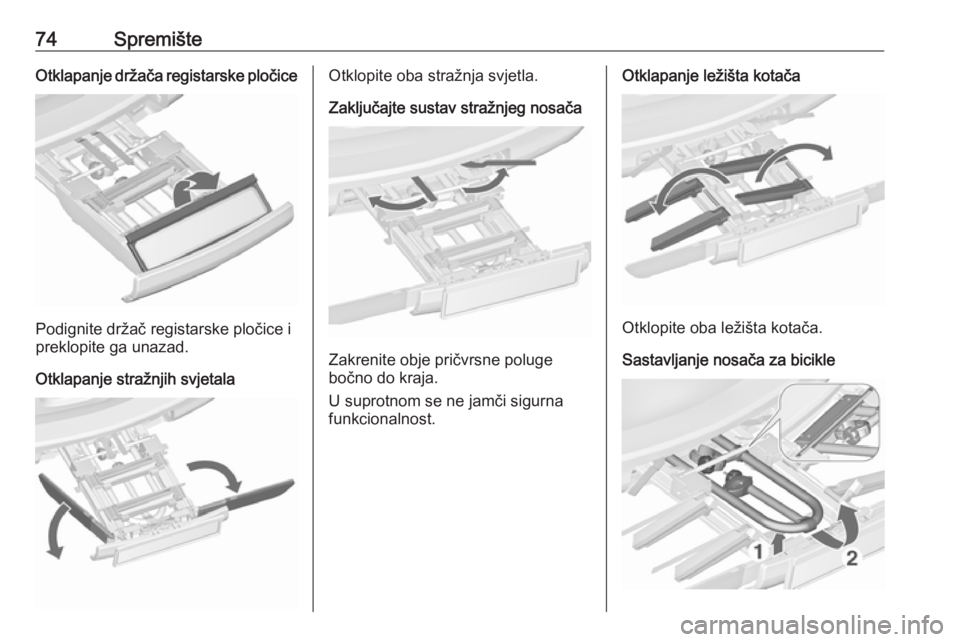

74SpremišteOtklapanje držača registarske pločice
Podignite držač registarske pločice i
preklopite ga unazad.
Otklapanje stražnjih svjetala
Otklopite oba stražnja svjetla.
Zaključajte sustav stražnjeg nosača
Zakrenite obje pričvrsne poluge
bočno do kraja.
U suprotnom se ne jamči sigurna funkcionalnost.
Otklapanje ležišta kotača
Otklopite oba ležišta kotača.
Sastavljanje nosača za bicikle

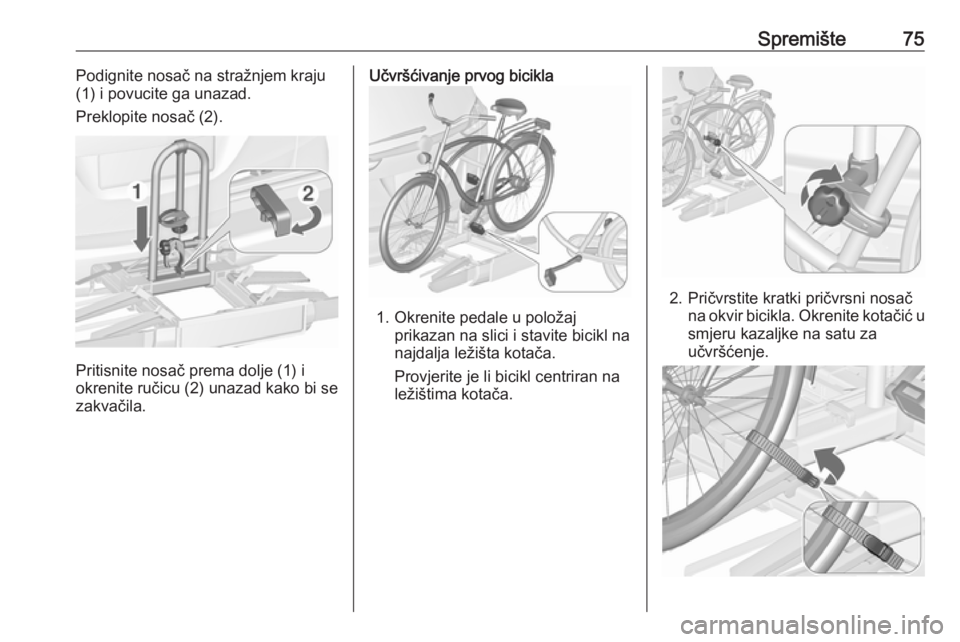

Spremište75Podignite nosač na stražnjem kraju
(1) i povucite ga unazad.
Preklopite nosač (2).
Pritisnite nosač prema dolje (1) i
okrenite ručicu (2) unazad kako bi se
zakvačila.
Učvršćivanje prvog bicikla
1. Okrenite pedale u položaj prikazan na slici i stavite bicikl na
najdalja ležišta kotača.
Provjerite je li bicikl centriran na
ležištima kotača.
2. Pričvrstite kratki pričvrsni nosač na okvir bicikla. Okrenite kotačić u
smjeru kazaljke na satu za
učvršćenje.

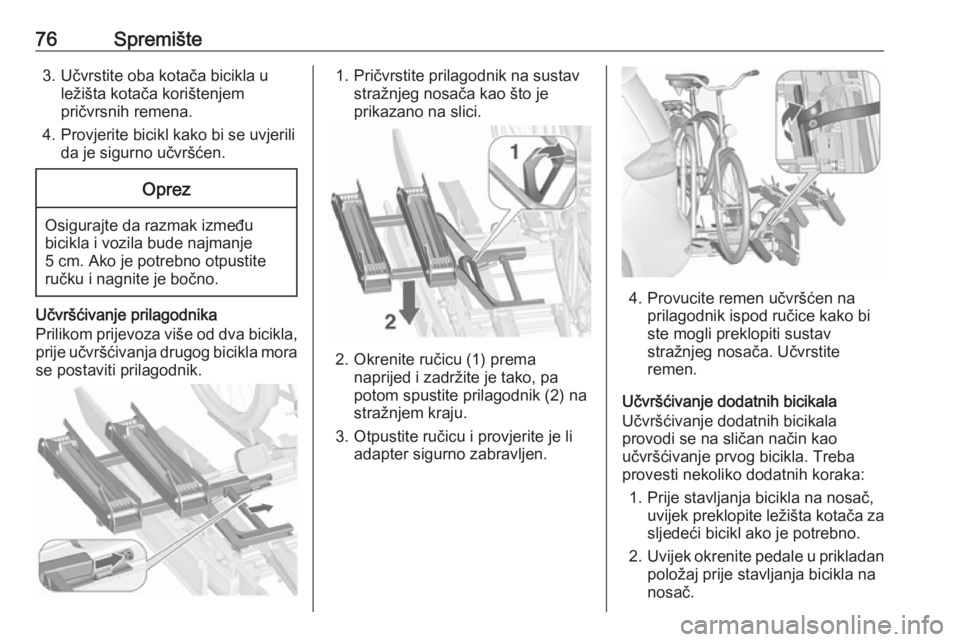

76Spremište3. Učvrstite oba kotača bicikla uležišta kotača korištenjem
pričvrsnih remena.
4. Provjerite bicikl kako bi se uvjerili da je sigurno učvršćen.Oprez
Osigurajte da razmak izmeđubicikla i vozila bude najmanje
5 cm. Ako je potrebno otpustite
ručku i nagnite je bočno.
Učvršćivanje prilagodnika
Prilikom prijevoza više od dva bicikla,
prije učvršćivanja drugog bicikla mora se postaviti prilagodnik.
1. Pričvrstite prilagodnik na sustav stražnjeg nosača kao što je
prikazano na slici.
2. Okrenite ručicu (1) prema naprijed i zadržite je tako, pa
potom spustite prilagodnik (2) na
stražnjem kraju.
3. Otpustite ručicu i provjerite je li adapter sigurno zabravljen.
4. Provucite remen učvršćen naprilagodnik ispod ručice kako bi
ste mogli preklopiti sustav
stražnjeg nosača. Učvrstite
remen.
Učvršćivanje dodatnih bicikala
Učvršćivanje dodatnih bicikala
provodi se na sličan način kao
učvršćivanje prvog bicikla. Treba
provesti nekoliko dodatnih koraka:
1. Prije stavljanja bicikla na nosač, uvijek preklopite ležišta kotača zasljedeći bicikl ako je potrebno.
2. Uvijek okrenite pedale u prikladan
položaj prije stavljanja bicikla na
nosač.

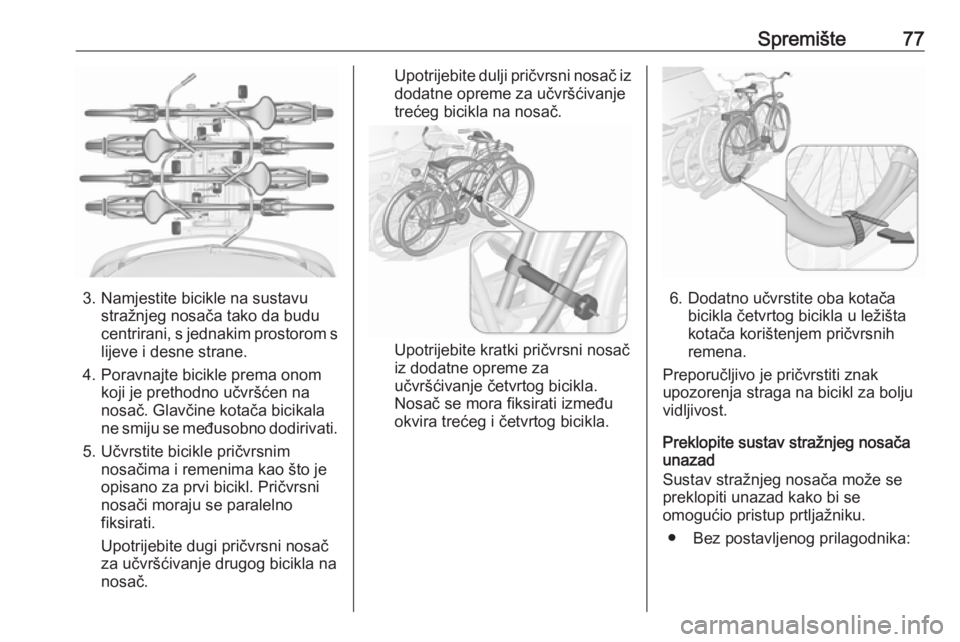

Spremište77
3. Namjestite bicikle na sustavustražnjeg nosača tako da budu
centrirani, s jednakim prostorom s
lijeve i desne strane.
4. Poravnajte bicikle prema onom koji je prethodno učvršćen na
nosač. Glavčine kotača bicikala
ne smiju se međusobno dodirivati.
5. Učvrstite bicikle pričvrsnim nosačima i remenima kao što je
opisano za prvi bicikl. Pričvrsni
nosači moraju se paralelno
fiksirati.
Upotrijebite dugi pričvrsni nosač
za učvršćivanje drugog bicikla na
nosač.
Upotrijebite dulji pričvrsni nosač iz
dodatne opreme za učvršćivanje
trećeg bicikla na nosač.
Upotrijebite kratki pričvrsni nosač
iz dodatne opreme za
učvršćivanje četvrtog bicikla.
Nosač se mora fiksirati između
okvira trećeg i četvrtog bicikla.
6. Dodatno učvrstite oba kotača bicikla četvrtog bicikla u ležišta
kotača korištenjem pričvrsnih
remena.
Preporučljivo je pričvrstiti znak upozorenja straga na bicikl za bolju
vidljivost.
Preklopite sustav stražnjeg nosača
unazad
Sustav stražnjeg nosača može se preklopiti unazad kako bi se
omogućio pristup prtljažniku.
● Bez postavljenog prilagodnika:

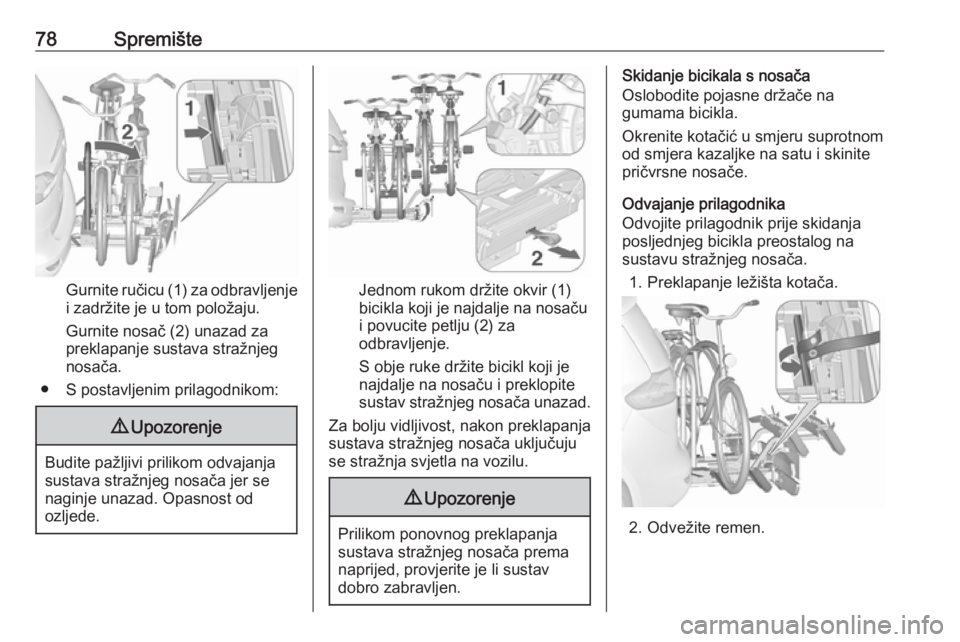

78Spremište
Gurnite ručicu (1) za odbravljenjei zadržite je u tom položaju.
Gurnite nosač (2) unazad za preklapanje sustava stražnjeg
nosača.
● S postavljenim prilagodnikom:
9 Upozorenje
Budite pažljivi prilikom odvajanja
sustava stražnjeg nosača jer se
naginje unazad. Opasnost od
ozljede.
Jednom rukom držite okvir (1)
bicikla koji je najdalje na nosaču
i povucite petlju (2) za
odbravljenje.
S obje ruke držite bicikl koji je
najdalje na nosaču i preklopite
sustav stražnjeg nosača unazad.
Za bolju vidljivost, nakon preklapanja
sustava stražnjeg nosača uključuju
se stražnja svjetla na vozilu.
9 Upozorenje
Prilikom ponovnog preklapanja
sustava stražnjeg nosača prema
naprijed, provjerite je li sustav
dobro zabravljen.
Skidanje bicikala s nosača
Oslobodite pojasne držače na
gumama bicikla.
Okrenite kotačić u smjeru suprotnom
od smjera kazaljke na satu i skinite
pričvrsne nosače.
Odvajanje prilagodnika
Odvojite prilagodnik prije skidanja
posljednjeg bicikla preostalog na sustavu stražnjeg nosača.
1. Preklapanje ležišta kotača.
2. Odvežite remen.
