OPEL ZAFIRA C 2018.5 Priručnik za vlasnika (in Croatian)

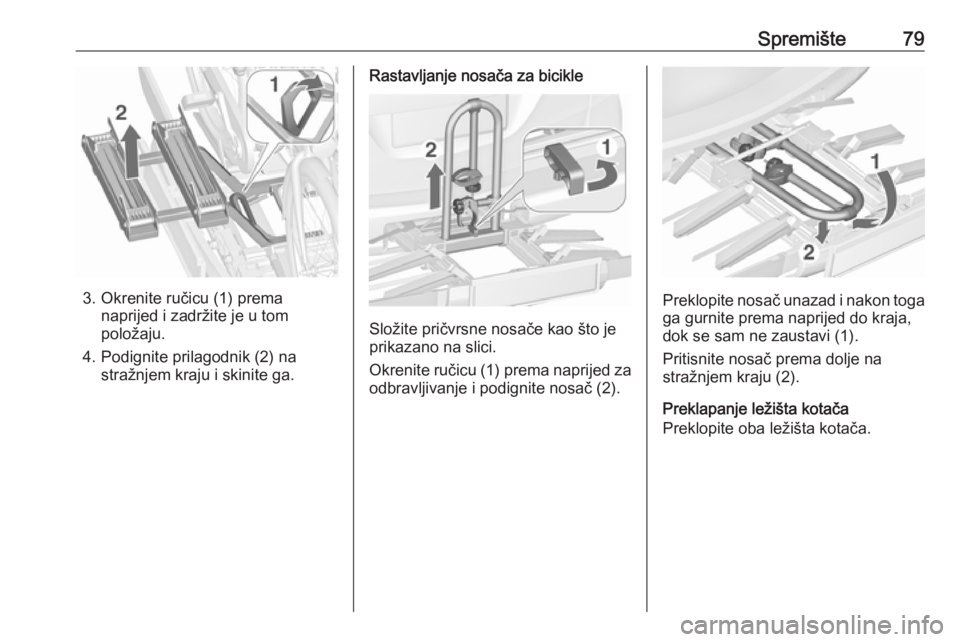

Spremište79
3. Okrenite ručicu (1) premanaprijed i zadržite je u tompoložaju.
4. Podignite prilagodnik (2) na stražnjem kraju i skinite ga.
Rastavljanje nosača za bicikle
Složite pričvrsne nosače kao što je
prikazano na slici.
Okrenite ručicu (1) prema naprijed za odbravljivanje i podignite nosač (2).
Preklopite nosač unazad i nakon toga
ga gurnite prema naprijed do kraja,
dok se sam ne zaustavi (1).
Pritisnite nosač prema dolje na
stražnjem kraju (2).
Preklapanje ležišta kotača
Preklopite oba ležišta kotača.

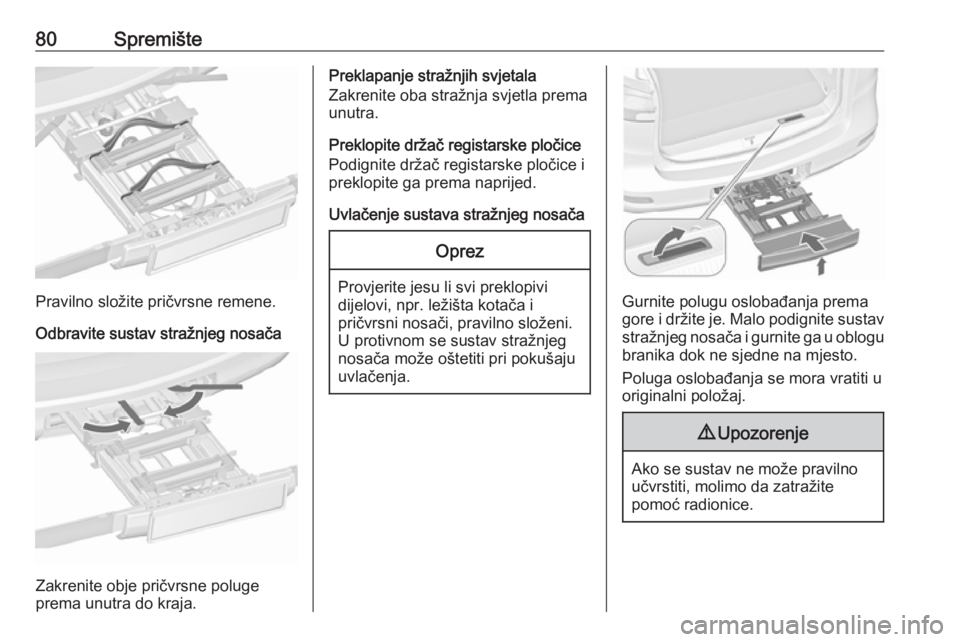

80Spremište
Pravilno složite pričvrsne remene.
Odbravite sustav stražnjeg nosača
Zakrenite obje pričvrsne poluge
prema unutra do kraja.
Preklapanje stražnjih svjetala
Zakrenite oba stražnja svjetla prema
unutra.
Preklopite držač registarske pločice
Podignite držač registarske pločice i
preklopite ga prema naprijed.
Uvlačenje sustava stražnjeg nosačaOprez
Provjerite jesu li svi preklopivi dijelovi, npr. ležišta kotača i
pričvrsni nosači, pravilno složeni.
U protivnom se sustav stražnjeg
nosača može oštetiti pri pokušaju
uvlačenja.Gurnite polugu oslobađanja prema
gore i držite je. Malo podignite sustav stražnjeg nosača i gurnite ga u oblogu
branika dok ne sjedne na mjesto.
Poluga oslobađanja se mora vratiti u
originalni položaj.
9 Upozorenje
Ako se sustav ne može pravilno
učvrstiti, molimo da zatražite
pomoć radionice.

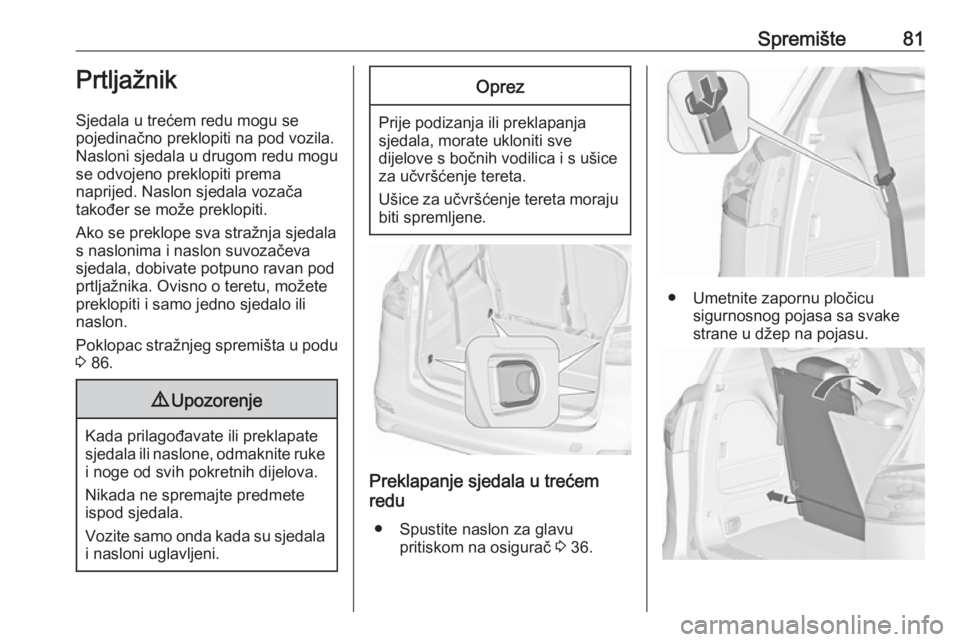

Spremište81Prtljažnik
Sjedala u trećem redu mogu se
pojedinačno preklopiti na pod vozila.
Nasloni sjedala u drugom redu mogu
se odvojeno preklopiti prema
naprijed. Naslon sjedala vozača
također se može preklopiti.
Ako se preklope sva stražnja sjedala
s naslonima i naslon suvozačeva
sjedala, dobivate potpuno ravan pod
prtljažnika. Ovisno o teretu, možete
preklopiti i samo jedno sjedalo ili
naslon.
Poklopac stražnjeg spremišta u podu
3 86.9 Upozorenje
Kada prilagođavate ili preklapate
sjedala ili naslone, odmaknite ruke i noge od svih pokretnih dijelova.
Nikada ne spremajte predmete
ispod sjedala.
Vozite samo onda kada su sjedala i nasloni uglavljeni.
Oprez
Prije podizanja ili preklapanja
sjedala, morate ukloniti sve
dijelove s bočnih vodilica i s ušice za učvršćenje tereta.
Ušice za učvršćenje tereta moraju biti spremljene.
Preklapanje sjedala u trećem
redu
● Spustite naslon za glavu pritiskom na osigurač 3 36.
● Umetnite zapornu pločicu
sigurnosnog pojasa sa svake
strane u džep na pojasu.

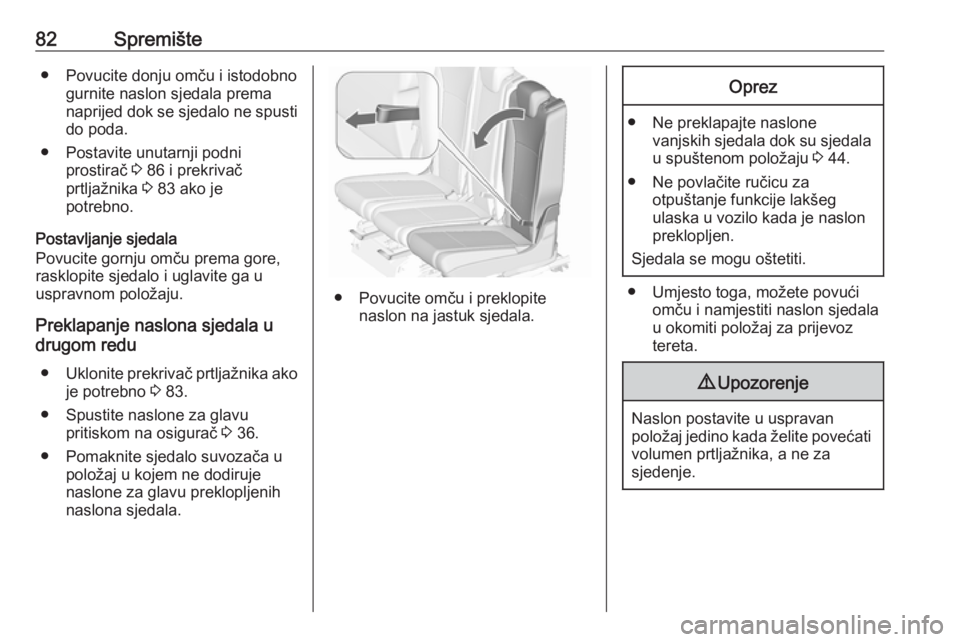

82Spremište● Povucite donju omču i istodobnogurnite naslon sjedala prema
naprijed dok se sjedalo ne spusti
do poda.
● Postavite unutarnji podni prostirač 3 86 i prekrivač
prtljažnika 3 83 ako je
potrebno.
Postavljanje sjedala
Povucite gornju omču prema gore,
rasklopite sjedalo i uglavite ga u
uspravnom položaju.
Preklapanje naslona sjedala u
drugom redu
● Uklonite prekrivač prtljažnika ako
je potrebno 3 83.
● Spustite naslone za glavu pritiskom na osigurač 3 36.
● Pomaknite sjedalo suvozača u položaj u kojem ne dodiruje
naslone za glavu preklopljenih
naslona sjedala.
● Povucite omču i preklopite naslon na jastuk sjedala.
Oprez
● Ne preklapajte naslonevanjskih sjedala dok su sjedalau spuštenom položaju 3 44.
● Ne povlačite ručicu za otpuštanje funkcije lakšeg
ulaska u vozilo kada je naslon
preklopljen.
Sjedala se mogu oštetiti.
● Umjesto toga, možete povući omču i namjestiti naslon sjedalau okomiti položaj za prijevoztereta.
9 Upozorenje
Naslon postavite u uspravan
položaj jedino kada želite povećati volumen prtljažnika, a ne za
sjedenje.

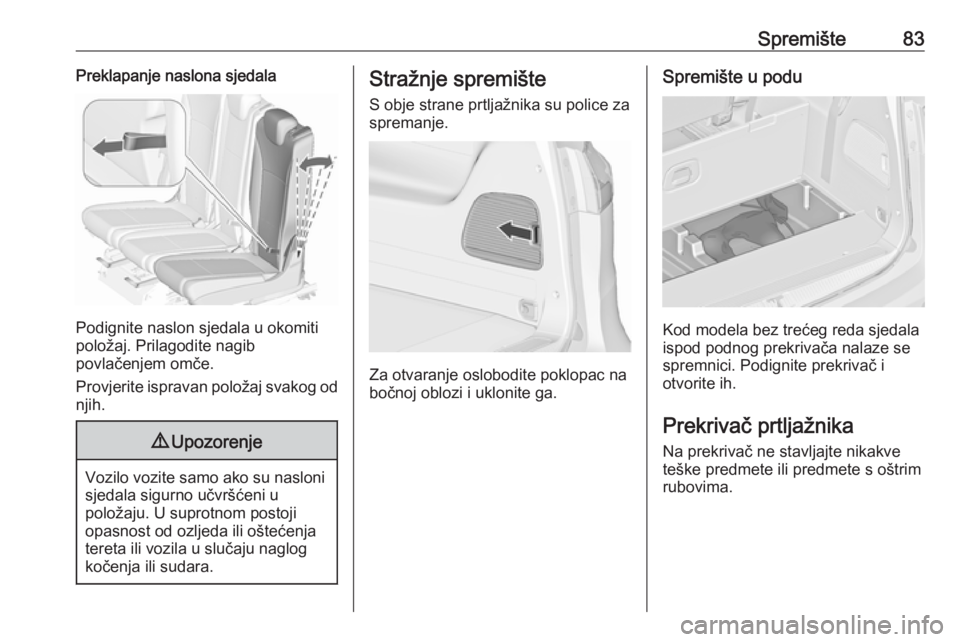

Spremište83Preklapanje naslona sjedala
Podignite naslon sjedala u okomiti
položaj. Prilagodite nagib
povlačenjem omče.
Provjerite ispravan položaj svakog od njih.
9 Upozorenje
Vozilo vozite samo ako su nasloni
sjedala sigurno učvršćeni u
položaju. U suprotnom postoji
opasnost od ozljeda ili oštećenja
tereta ili vozila u slučaju naglog
kočenja ili sudara.
Stražnje spremište
S obje strane prtljažnika su police za
spremanje.
Za otvaranje oslobodite poklopac na
bočnoj oblozi i uklonite ga.
Spremište u podu
Kod modela bez trećeg reda sjedala
ispod podnog prekrivača nalaze se
spremnici. Podignite prekrivač i
otvorite ih.
Prekrivač prtljažnika
Na prekrivač ne stavljajte nikakve
teške predmete ili predmete s oštrim rubovima.

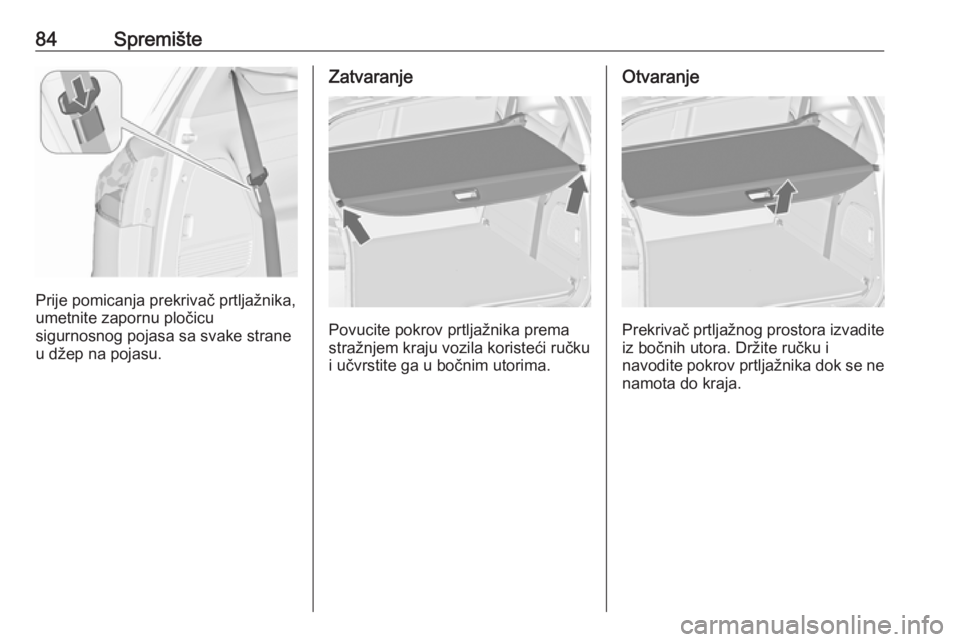

84Spremište
Prije pomicanja prekrivač prtljažnika,
umetnite zapornu pločicu
sigurnosnog pojasa sa svake strane
u džep na pojasu.
Zatvaranje
Povucite pokrov prtljažnika prema
stražnjem kraju vozila koristeći ručku
i učvrstite ga u bočnim utorima.
Otvaranje
Prekrivač prtljažnog prostora izvadite
iz bočnih utora. Držite ručku i
navodite pokrov prtljažnika dok se ne
namota do kraja.

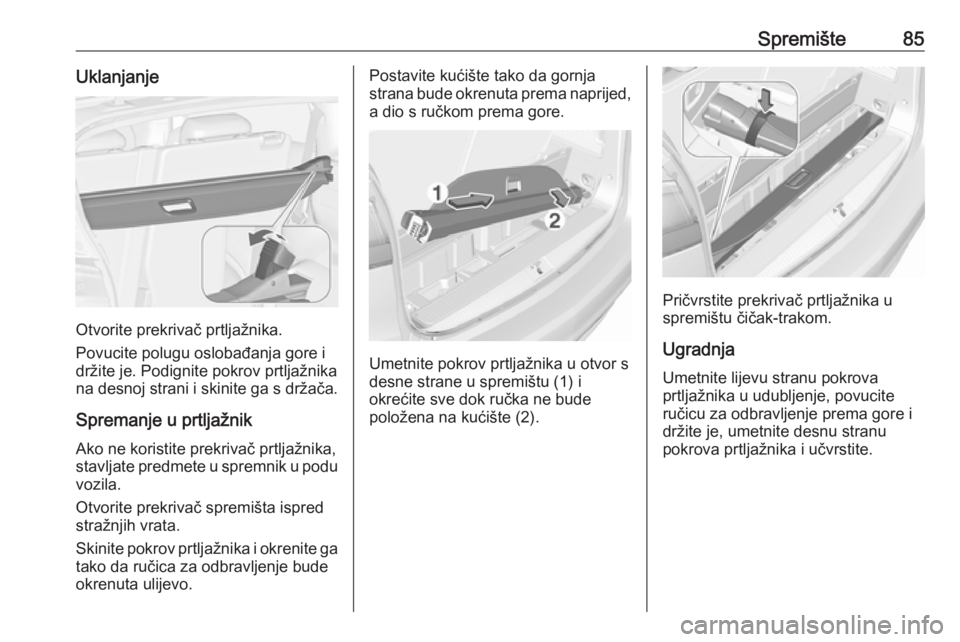

Spremište85Uklanjanje
Otvorite prekrivač prtljažnika.
Povucite polugu oslobađanja gore i
držite je. Podignite pokrov prtljažnika
na desnoj strani i skinite ga s držača.
Spremanje u prtljažnik Ako ne koristite prekrivač prtljažnika,
stavljate predmete u spremnik u podu vozila.
Otvorite prekrivač spremišta ispred
stražnjih vrata.
Skinite pokrov prtljažnika i okrenite ga tako da ručica za odbravljenje bude
okrenuta ulijevo.
Postavite kućište tako da gornja
strana bude okrenuta prema naprijed,
a dio s ručkom prema gore.
Umetnite pokrov prtljažnika u otvor s
desne strane u spremištu (1) i
okrećite sve dok ručka ne bude
položena na kućište (2).
Pričvrstite prekrivač prtljažnika u
spremištu čičak-trakom.
Ugradnja
Umetnite lijevu stranu pokrova
prtljažnika u udubljenje, povucite
ručicu za odbravljenje prema gore i
držite je, umetnite desnu stranu
pokrova prtljažnika i učvrstite.

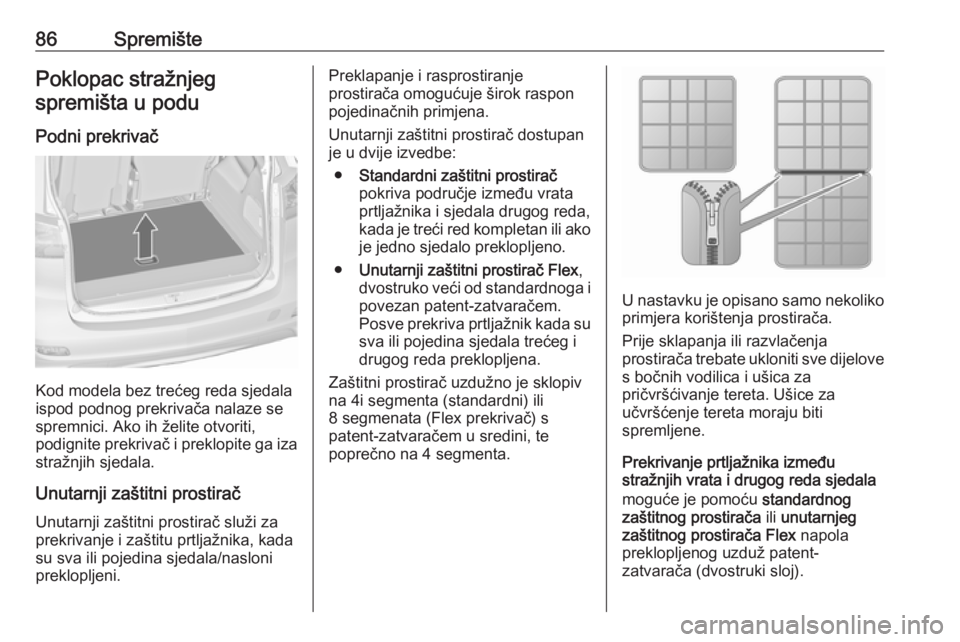

86SpremištePoklopac stražnjeg
spremišta u podu
Podni prekrivač
Kod modela bez trećeg reda sjedala
ispod podnog prekrivača nalaze se
spremnici. Ako ih želite otvoriti,
podignite prekrivač i preklopite ga iza stražnjih sjedala.
Unutarnji zaštitni prostirač Unutarnji zaštitni prostirač služi za
prekrivanje i zaštitu prtljažnika, kada
su sva ili pojedina sjedala/nasloni
preklopljeni.
Preklapanje i rasprostiranje
prostirača omogućuje širok raspon
pojedinačnih primjena.
Unutarnji zaštitni prostirač dostupan
je u dvije izvedbe:
● Standardni zaštitni prostirač
pokriva područje između vrata
prtljažnika i sjedala drugog reda,
kada je treći red kompletan ili ako je jedno sjedalo preklopljeno.
● Unutarnji zaštitni prostirač Flex ,
dvostruko veći od standardnoga i
povezan patent-zatvaračem.
Posve prekriva prtljažnik kada su sva ili pojedina sjedala trećeg i
drugog reda preklopljena.
Zaštitni prostirač uzdužno je sklopiv
na 4i segmenta (standardni) ili
8 segmenata (Flex prekrivač) s
patent-zatvaračem u sredini, te
poprečno na 4 segmenta.
U nastavku je opisano samo nekoliko primjera korištenja prostirača.
Prije sklapanja ili razvlačenja
prostirača trebate ukloniti sve dijelove
s bočnih vodilica i ušica za
pričvršćivanje tereta. Ušice za
učvršćenje tereta moraju biti
spremljene.
Prekrivanje prtljažnika između
stražnjih vrata i drugog reda sjedala
moguće je pomoću standardnog
zaštitnog prostirača ili unutarnjeg
zaštitnog prostirača Flex napola
preklopljenog uzduž patent-
zatvarača (dvostruki sloj).

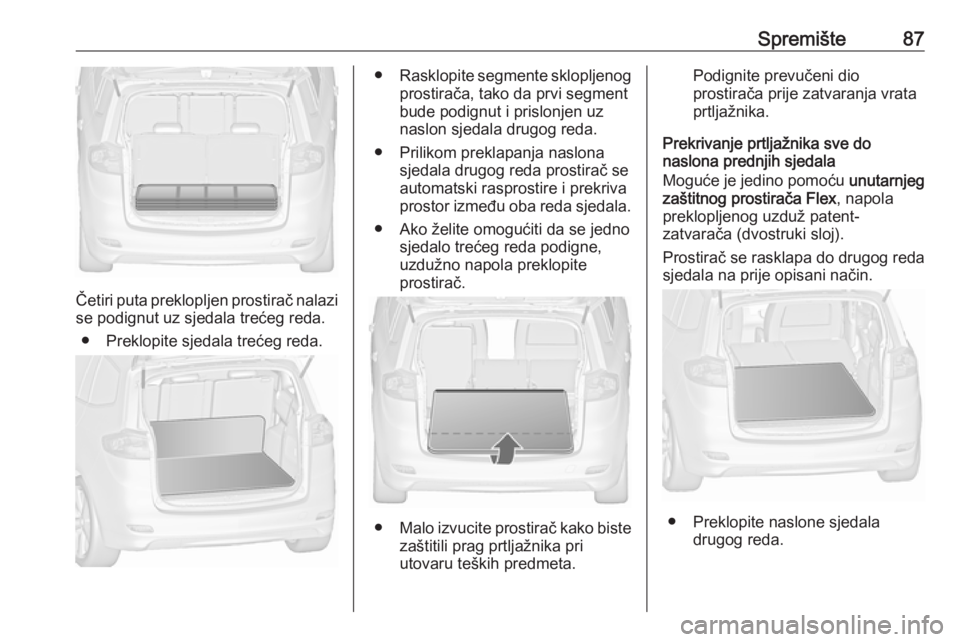

Spremište87
Četiri puta preklopljen prostirač nalazise podignut uz sjedala trećeg reda.
● Preklopite sjedala trećeg reda.
● Rasklopite segmente sklopljenog
prostirača, tako da prvi segment
bude podignut i prislonjen uz
naslon sjedala drugog reda.
● Prilikom preklapanja naslona sjedala drugog reda prostirač se
automatski rasprostire i prekriva
prostor između oba reda sjedala.
● Ako želite omogućiti da se jedno sjedalo trećeg reda podigne,
uzdužno napola preklopite
prostirač.
● Malo izvucite prostirač kako biste
zaštitili prag prtljažnika pri
utovaru teških predmeta.
Podignite prevučeni dio
prostirača prije zatvaranja vrata
prtljažnika.
Prekrivanje prtljažnika sve do
naslona prednjih sjedala
Moguće je jedino pomoću unutarnjeg
zaštitnog prostirača Flex , napola
preklopljenog uzduž patent-
zatvarača (dvostruki sloj).
Prostirač se rasklapa do drugog reda
sjedala na prije opisani način.
● Preklopite naslone sjedala drugog reda.

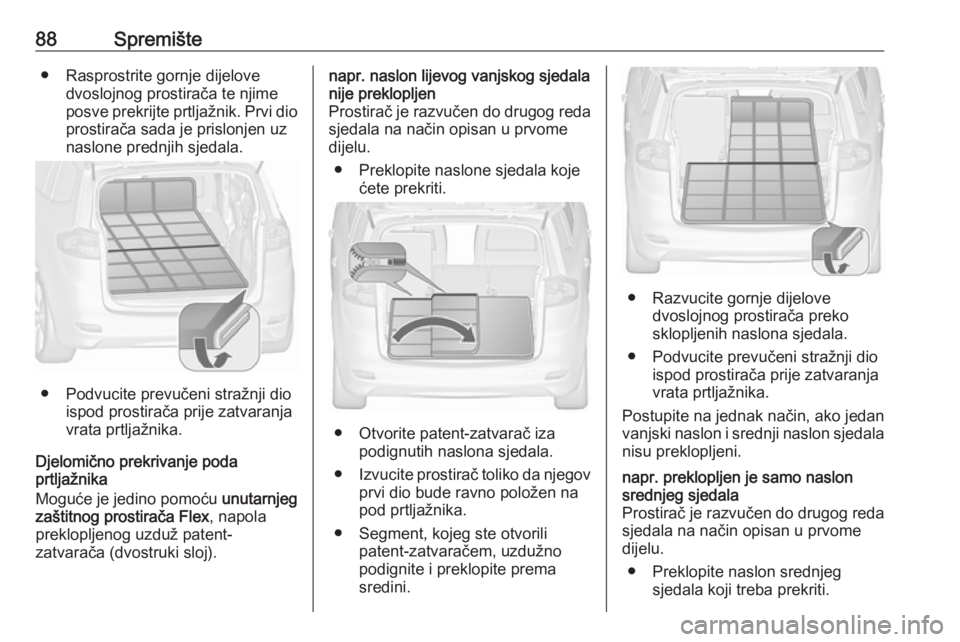

88Spremište● Rasprostrite gornje dijelovedvoslojnog prostirača te njime
posve prekrijte prtljažnik. Prvi dio
prostirača sada je prislonjen uz
naslone prednjih sjedala.
● Podvucite prevučeni stražnji dio ispod prostirača prije zatvaranja
vrata prtljažnika.
Djelomično prekrivanje poda
prtljažnika
Moguće je jedino pomoću unutarnjeg
zaštitnog prostirača Flex , napola
preklopljenog uzduž patent-
zatvarača (dvostruki sloj).
napr. naslon lijevog vanjskog sjedala
nije preklopljen
Prostirač je razvučen do drugog reda
sjedala na način opisan u prvome
dijelu.
● Preklopite naslone sjedala koje ćete prekriti.
● Otvorite patent-zatvarač izapodignutih naslona sjedala.
● Izvucite prostirač toliko da njegov
prvi dio bude ravno položen na pod prtljažnika.
● Segment, kojeg ste otvorili patent-zatvaračem, uzdužno
podignite i preklopite prema
sredini.
● Razvucite gornje dijelove dvoslojnog prostirača preko
sklopljenih naslona sjedala.
● Podvucite prevučeni stražnji dio ispod prostirača prije zatvaranja
vrata prtljažnika.
Postupite na jednak način, ako jedan
vanjski naslon i srednji naslon sjedala nisu preklopljeni.
napr. preklopljen je samo naslon
srednjeg sjedala
Prostirač je razvučen do drugog reda
sjedala na način opisan u prvome
dijelu.
● Preklopite naslon srednjeg sjedala koji treba prekriti.
