Vožnja i rukovanje209izvući samo kada je ručica
mjenjača u položaju P.
● Zaključajte vozilo.
● Aktivirajte protuprovalni alarmni sustav.
● Ventilatori za hlađenje motora mogu raditi nakon isključivanjamotora 3 267.
Oprez
Nakon rada pri visokim brojevima
okretaja ili pod velikim
opterećenjem, pustite da motor
kratkotrajno radi pod malim
opterećenjem ili u praznom hodu
otprilike 30 sekundi prije
isključivanja radi zaštite
turbopunjača.
Napomena
U slučaju nezgode a napuhavanjem zračnog jastuka motor se
automatski isključuje, ako se vozilo
zaustavi unutar izvjesnog vremena.
Ispuh motora9 Opasnost
Ispušni plinovi motora sadrže
otrovni ugljični monoksid koji je
bez boje i mirisa i može biti opasan po život ako se udiše.
Ako ispušni plinovi ulaze u
unutrašnjost vozila, otvorite
prozore. Za uklanjanje uzroka
greške kontaktirajte radionicu.
Izbjegavajte vožnju s otvorenim
prtljažnikom, u suprotnom ispušni
plinovi mogu ući u vozilo.
Filtar ispuha
Filtar ispuha je filtar čestica za
dizelske i benzinske motore.
Automatski postupak čišćenja
Sustav filtra ispuha pročišćava štetne
čestice čađe iz ispušnih plinova.
Sustav sadrži funkciju samočišćenja
koja se uključuje automatski tijekom
vožnje bez ikakve obavijesti. Filtar se čisti periodično izgaranjem čestica
čađe na visokoj temperaturi. Ovaj
proces se vrši automatski u
određenim uvjetima vožnje i može potrajati do 25 minuta. Obično je
potrebno između sedam i dvanaest
minuta. Funkcija Autostop nije
dostupna i potrošnja goriva tijekom
tog perioda može biti veća. Normalno
je da se tijekom ovog procesa pojave
miris i dim.
Sustav iziskuje čišćenje
U određenim uvjetima, npr. vožnja na
kratke udaljenosti, sustav se ne može
očistiti automatski.
Ako je potrebno čišćenje filtra i ako
prethodni uvjeti vožnje nisu omogućili
automatsko čišćenje, to će biti
naznačeno paljenjem % i porukom
upozorenja na informacijskom centru
vozača.

210Vožnja i rukovanje% svijetli zajedno s porukom
upozorenja kada je filtar ispuha pun.
Pokrenite proces čišćenja što je prije
moguće.
% bljeska zajedno s porukom
upozorenja kada je filtar ispuha
dostigao maksimalnu razinu
napunjenosti. Odmah pokrenite
proces čišćenja da biste izbjegli
oštećenje motora.
Aktivirajte postupak
samočišćenja
Za aktiviranje procesa čišćenja,
nastavite vožnju, održavajući brzinu
vrtnje motora iznad 2.000 okretaja u
minuti. Ako je potrebno odaberite niži
stupanj prijenosa. Tada započinje
čišćenje filtra ispuha.
Postupak čišćenja se završava brže
pri velikim brzinama i opterećenjima
vozila.
Kontrolna lampica % se gasi, čim se
proces samočišćenja završi.
Nastavite voziti, sve dok postupak
samo-čišćenja ne bude završen.Oprez
Ako je to moguće, nemojte prekidati proces čišćenja. Vozite,
sve dok se čišćenje ne završi,
kako biste izbjegli potrebu za
servisom ili popravkom u radionici.
Postupak čišćenja nije moguć
Ako čišćenje nije moguće iz bilo kojegrazloga, kontrolno svjetlo Z svijetli i
pojavljuje se poruka upozorenja na
informacijskom centru vozača. Snaga
motora može se smanjiti. Odmah
zatražite pomoć radionice.
Katalizator
Katalizator smanjuje količinu štetnih
sastojaka u ispušnim plinovima.
Oprez
Kvalitete goriva osim onih navedenih na stranicama 3 252,
3 319 mogu oštetiti katalizator ili
elektroničke komponente.
Neizgoreni benzin će pregrijati i
oštetiti katalizator. Stoga
izbjegavajte prekomjerno
korištenje pokretača, potpuno
pražnjenje spremnika i pokretanje
motora guranjem ili vučom.
U slučaju problema s paljenjem,
nejednolikog rada motora, gubitka
performansi motora ili drugih
neuobičajenih problema, zatražite pomoć radionice što je prije moguće.
U slučaju nužde, vožnja se može
kratko nastaviti, održavajući brzinu
vozili i brzinu vrtnje motora niskom.
AdBlue
Opće napomene
Selektivna katalitička redukcija
(BlueInjection ) je postupak značajnog
smanjenja udjela dušičnih oksida u

Vožnja i rukovanje211ispušnim plinovima. To se postiže
ubrizgavanjem sredstva za
smanjenje ispušnih plinova kod
dizelskih motora ((DEF)) u ispušni
sustav. Amonijak oslobođen iz tog
sredstva, reagira s dušikovim
plinovima (NO x) iz ispuha i pretvara ih
u dušik i vodu.
Naziv ovog sredstva je AdBlue ®
. Riječ
je o tekućini koja nije toksična, nije zapaljiva, koja je bezbojna i bez
mirisa, a koja se sastoji od 32 % ureje i 68 % vode.9 Upozorenje
Izbjegavajte kontakt sredstva
AdBlue s očima ili kožom.
U slučaju kontakta s očima ili
kožom, isperite vodom.
Oprez
Izbjegavajte kontakt boje i
sredstva AdBlue.
U slučaju kontakta, isperite
vodom.
AdBlue se smrzava pri
temperaturama od pribl. -11 °C.
Budući da je vozilo opremljeno
predgrijačem sredstva AdBlue,
redukcija emisija je zajamčena i pri
nižim temperaturama. Predgrijač
sredstva AdBlue radi automatski.
Tipična potrošnja sredstva AdBlue je pribl. 1,2 litre na 1000 km, za vozila s
motorom B16DTH ili B16DTJ, i pribl.
dvije litre na 1000 km, za vozila s
motorom B20DTH. Potrošnja može
biti i veća, ovisno o ponašanju u vožnji (primjerice veliko opterećenje ili
vučenje).
Spremnik sredstva AdBlue Kod preostale količine od pribl. pet
litara, postoji nivo sklopka za
sredstvo. Poruke upozorenja
prikazuju se samo ispod tog praga.
Zapremina spremnika 3 324.
Upozorenja o razini sredstva Ovisno o izračunatom dosegu s
preostalim sredstvom AdBlue, na
informacijskom centru vozača
prikazuju se različite poruke. Poruke i
ograničenja su zakonski zahtjev.Prvo moguće upozorenje je AdBlue
Range: (AdBlue područje:) 2400 km .
To upozorenje prikazat će se jedanput kratko, s izračunatim
dosegom. Vožnja je moguća bez
ikakvih ograničenja.
U sljedeću razinu upozorenja ulazite
s dosegom ispod 1750 km. Poruka s
trenutnim dosegom uvijek će se
prikazati ako se uključi paljenje i
potrebno ju je potvrditi 3 120.
Napunite sredstvo AdBlue prije no što
uđete u sljedeću razinu upozorenja.
Kod dosega sa sredstvom AdBlue
ispod 900 km, alternativno se
prikazuju sljedeće poruke upozorenja
i ne možete ih odbiti:
● AdBlue Low Refill Now (Niska
razina AdBlue, napunite sada)
● Engine Restart Prevented in
(Ponovno pokretanje motora
spriječeno u) 900 km .
Osim toga, kontrolno svjetlo Y
neprekidno bljeska.

212Vožnja i rukovanjeNapomena
U slučaju velike potrošnje sredstva
AdBlue, informacijski centar vozača
može prikazati to upozorenje bez
prethodnih faza upozoravanja.
U zadnju razinu upozorenja ulazite
kada je spremnik sredstva AdBlue
prazan. Ponovno pokretanje motora
nije moguće. Sljedeće poruke
upozorenja prikazuju se alternativno,
i ne možete ih odbiti:
● AdBlue Empty Refill Now
(AdBlue prazan, napuniti sada)
● Engine Will Not Restart (Motor
nije moguće ponovno pokrenuti) .
Osim toga, kontrolno svjetlo Y
neprekidno bljeska.
S aktivnim sprječavanjem pokretanja
motora, prikazat će se sljedeća
poruka:
Refill AdBlue To Start Vehicle
(Napunite AdBlue za pokretanje
vozila) .
Spremnik morate napuniti do vrha sa
sredstvom AdBlue, jer u suprotnom
nije moguće ponovno pokretanje
motora.Upozorenja za visoku emisiju
štetnih plinova
Ako emisija štetnih plinova poraste
iznad određene vrijednosti, na
informacijskom centru vozača
prikazat će se upozorenja, slična
upozorenjima o dosegu.
Prikazuju se zahtjevi za provjeru
ispušnog sustava, te najzad obavijest
o sprječavanju pokretanja motora.
Ova ograničenja su zakonski
propisana obveza.
Posavjetujte se u radionici radi
pomoći.
Nadolijevanje sredstva AdBlueOprez
Koristite samo sredstvo AdBlue
koje je sukladno europskim
normama DIN 70 070 i
ISO 22241-1.
Nemojte koristiti aditive.
Ne razrjeđujte AdBlue.
U suprotnom biste mogli oštetiti
sustav selektivne katalitičke
redukcije.
Napomena
Uvijek kada pumpa za punjenje s
mlaznicom za putnički automobil nije dostupna na postaji za punjenje,
koristite samo boce i limene kante za
sredstvo AdBlue, sa nepropusno
zatvorenim adapterom za punjenje,
kako biste spriječili povratno
prskanje i prelijevanje, u cilju
osiguranja da će pare iz spremnika
biti uhvaćene i da neće izlaziti van.
Sredstvo AdBlue u bocama ili
limenim kantama dostupno je u
mnogim postajama za punjenje i
možete ga nabaviti, primjerice, kod
zastupnika tvrtke Opel i na drugim
maloprodajnim mjestima.
Budući da sredstvo AdBlue ima
ograničen vijek trajanja, provjerite datum isteka prije nadopunjavanja.

Vožnja i rukovanje213Napomena
Sustav detektira punjenje sredstva
AdBlue samo kada se aktivira prije
spomenuta nivo sklopka za tekućinu
u spremniku.
U slučaju da punjenje sredstva
AdBlue nije uspješno detektirano:
1. Vozite vozilo neprekidno 10 minuta, vodeći računa o tomeda brzina vozila uvijek bude veća
od 20 km/h.
2. Ako se sredstvo AdBlue uspješno detektira, nestat će
ograničenja za vožnju sa
zalihom sredstva AdBlue.
Ako se punjenje sredstva AdBlue i
dalje ne detektira, zatražite pomoć
radionice.
Ako je potrebno nadopuniti AdBlue
pri temperaturama nižima od
-11 °C, sustav možda neće
prepoznati nadopunjavanje
sredstva AdBlue. U tom slučaju,
parkirajte vozilo na mjestu s višom
temperaturom okoline sve dok se
AdBlue ne pretvori u tekućinu.Napomena
Prilikom odvijanja zaštitnog čepa iz
grla za punjenje, mogle bi izaći pare amonijaka. Nemojte udisati pare jer
imaju jedak miris. Pare nisu štetne
za udisanje.
Spremnik sredstvo AdBlue trebate
napuniti do vrha. To morate učiniti
ako je već prikazana poruka
upozorenja u vezi sprječavanja
pokretanja motora.
Vozilo mora biti zaustavljeno na
ravnoj površini.
Grlo za punjenje sredstva AdBlue
nalazi se iza zaklopke za punjenje
goriva, koja se nalazi na stražnjoj
desnoj strani vozila.
Poklopac spremnika se može otvoriti
samo ako je vozilo otključano.
1. Izvadite ključ iz kontakt brave.
2. Zatvorite sva vrata kako dimovi dušika ne bi ušli u vozilo.
3. Oslobodite poklopac otvora za punjenje spremnika goriva
guranjem poklopca 3 255.
4. Odvijte zaštitni čep s nalijevnog
grla.
5. Otvorite spremnik za sredstvo AdBlue.
6. Jedan kraj crijeva postavite u spremnik, a drugi kraj zavijte na
nalijevnom grlu.
7. Dignite limenu kantu dok ne bude
prazna ili dok iz nje ne prestane
istjecanje. To može potrajati do
pet minuta.
8. Stavite limenu kantu na tlo kako biste ispraznili crijevo, čekajte 15
sekundi.

214Vožnja i rukovanje9. Odvijte crijevo od nalijevnog grla.
10. Postavite zaštitni čep i okrećite u smjeru kazaljke na satu dok se nezabravi.
Napomena
Spremnik sredstva AdBlue zbrinite
sukladno propisima o zaštiti okoliša.
Crijevo se može ponovno upotrijebiti ako se ispere čistom vodom prije
nego što se sredstvo AdBlue osuši.Automatski mjenjač
Automatski mjenjač dozvoljava
automatsku promjenu stupnjeva
prijenosa (automatski način) ili ručnu
promjenu stupnjeva prijenosa (ručni
način).
Ručno biranje stupnjeva prijenosa
moguće je u ručnom načinu rada M,
dodirom poluge mjenjača u + ili -
3 216.
Zaslon mjenjača
Aktivni stupanj prijenosa ili način rada prikazan je na informacijskom centru
vozača.
U automatskom radu, program vožnje
pokazuje se D.
U ručnom načinu rada, pokazuju se
M i broj odabranog stupnja prijenosa.
R pokazuje stupanj prijenosa za
vožnju unatrag.
N pokazuje neutralni položaj.
P pokazuje položaj parkiranja.

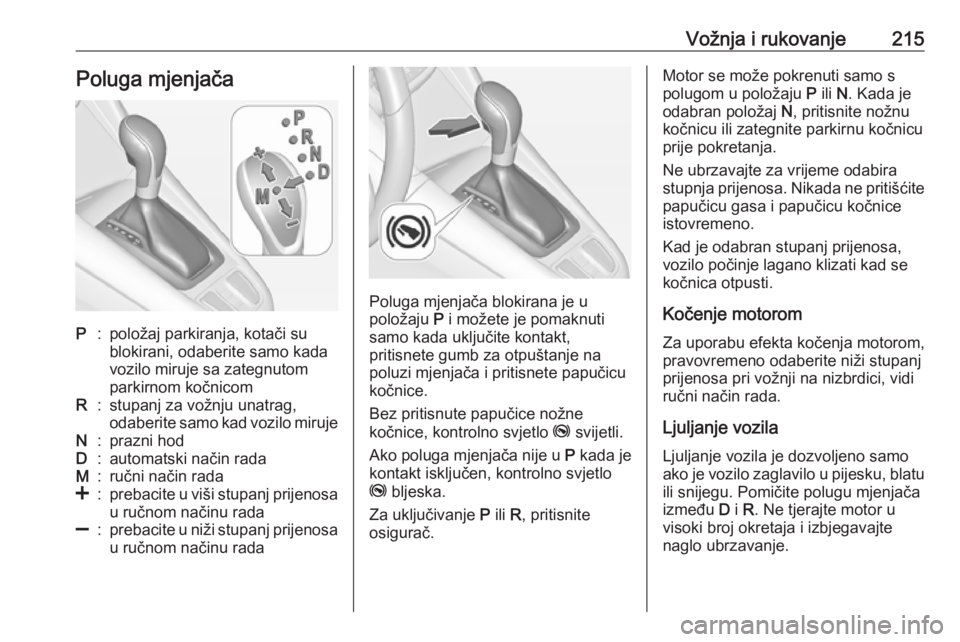

Vožnja i rukovanje215Poluga mjenjačaP:položaj parkiranja, kotači su
blokirani, odaberite samo kada
vozilo miruje sa zategnutom
parkirnom kočnicomR:stupanj za vožnju unatrag,
odaberite samo kad vozilo mirujeN:prazni hodD:automatski način radaM:ručni način rada<:prebacite u viši stupanj prijenosa
u ručnom načinu rada]:prebacite u niži stupanj prijenosa u ručnom načinu rada
Poluga mjenjača blokirana je u
položaju P i možete je pomaknuti
samo kada uključite kontakt,
pritisnete gumb za otpuštanje na
poluzi mjenjača i pritisnete papučicu
kočnice.
Bez pritisnute papučice nožne
kočnice, kontrolno svjetlo j svijetli.
Ako poluga mjenjača nije u P kada je
kontakt isključen, kontrolno svjetlo
j bljeska.
Za uključivanje P ili R, pritisnite
osigurač.
Motor se može pokrenuti samo s
polugom u položaju P ili N. Kada je
odabran položaj N, pritisnite nožnu
kočnicu ili zategnite parkirnu kočnicu
prije pokretanja.
Ne ubrzavajte za vrijeme odabira stupnja prijenosa. Nikada ne pritišćite
papučicu gasa i papučicu kočnice
istovremeno.
Kad je odabran stupanj prijenosa,
vozilo počinje lagano klizati kad se
kočnica otpusti.
Kočenje motorom Za uporabu efekta kočenja motorom,
pravovremeno odaberite niži stupanj
prijenosa pri vožnji na nizbrdici, vidi
ručni način rada.
Ljuljanje vozila Ljuljanje vozila je dozvoljeno samo
ako je vozilo zaglavilo u pijesku, blatu
ili snijegu. Pomičite polugu mjenjača
između D i R. Ne tjerajte motor u
visoki broj okretaja i izbjegavajte
naglo ubrzavanje.

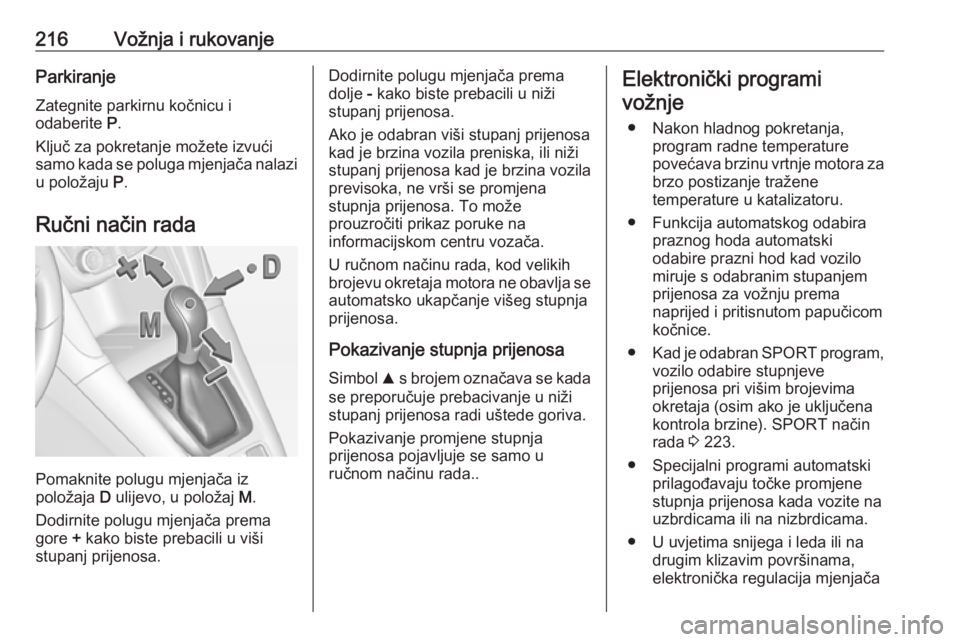

216Vožnja i rukovanjeParkiranjeZategnite parkirnu kočnicu i
odaberite P.
Ključ za pokretanje možete izvući
samo kada se poluga mjenjača nalazi u položaju P.
Ručni način rada
Pomaknite polugu mjenjača iz
položaja D ulijevo, u položaj M.
Dodirnite polugu mjenjača prema gore + kako biste prebacili u viši
stupanj prijenosa.
Dodirnite polugu mjenjača prema
dolje - kako biste prebacili u niži
stupanj prijenosa.
Ako je odabran viši stupanj prijenosa kad je brzina vozila preniska, ili niži
stupanj prijenosa kad je brzina vozila
previsoka, ne vrši se promjena
stupnja prijenosa. To može
prouzročiti prikaz poruke na
informacijskom centru vozača.
U ručnom načinu rada, kod velikih
brojevu okretaja motora ne obavlja se
automatsko ukapčanje višeg stupnja
prijenosa.
Pokazivanje stupnja prijenosa
Simbol R s brojem označava se kada
se preporučuje prebacivanje u niži
stupanj prijenosa radi uštede goriva.
Pokazivanje promjene stupnja
prijenosa pojavljuje se samo u
ručnom načinu rada..Elektronički programi
vožnje
● Nakon hladnog pokretanja, program radne temperature
povećava brzinu vrtnje motora za
brzo postizanje tražene
temperature u katalizatoru.
● Funkcija automatskog odabira praznog hoda automatski
odabire prazni hod kad vozilo
miruje s odabranim stupanjem
prijenosa za vožnju prema
naprijed i pritisnutom papučicom
kočnice.
● Kad je odabran SPORT program,
vozilo odabire stupnjeve
prijenosa pri višim brojevima
okretaja (osim ako je uključena
kontrola brzine). SPORT način
rada 3 223.
● Specijalni programi automatski prilagođavaju točke promjene
stupnja prijenosa kada vozite na
uzbrdicama ili na nizbrdicama.
● U uvjetima snijega i leda ili na drugim klizavim površinama,
elektronička regulacija mjenjača

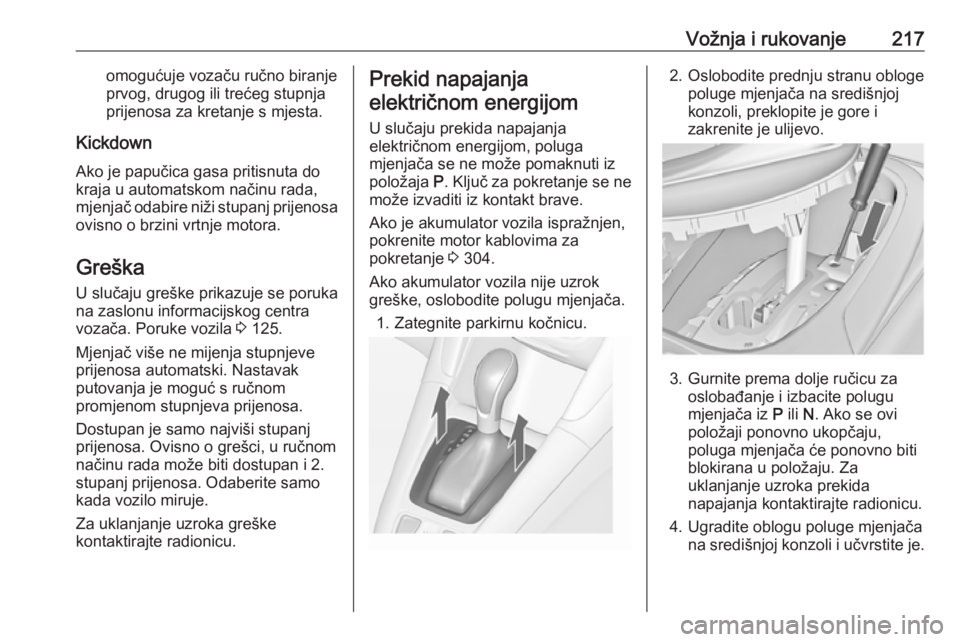

Vožnja i rukovanje217omogućuje vozaču ručno biranje
prvog, drugog ili trećeg stupnja prijenosa za kretanje s mjesta.
Kickdown Ako je papučica gasa pritisnuta do
kraja u automatskom načinu rada,
mjenjač odabire niži stupanj prijenosa
ovisno o brzini vrtnje motora.
Greška U slučaju greške prikazuje se poruka
na zaslonu informacijskog centra
vozača. Poruke vozila 3 125.
Mjenjač više ne mijenja stupnjeve
prijenosa automatski. Nastavak
putovanja je moguć s ručnom
promjenom stupnjeva prijenosa.
Dostupan je samo najviši stupanj
prijenosa. Ovisno o grešci, u ručnom
načinu rada može biti dostupan i 2.
stupanj prijenosa. Odaberite samo
kada vozilo miruje.
Za uklanjanje uzroka greške
kontaktirajte radionicu.Prekid napajanja
električnom energijom
U slučaju prekida napajanja
električnom energijom, poluga
mjenjača se ne može pomaknuti iz
položaja P. Ključ za pokretanje se ne
može izvaditi iz kontakt brave.
Ako je akumulator vozila ispražnjen,
pokrenite motor kablovima za
pokretanje 3 304.
Ako akumulator vozila nije uzrok greške, oslobodite polugu mjenjača.
1. Zategnite parkirnu kočnicu.2. Oslobodite prednju stranu obloge poluge mjenjača na središnjoj
konzoli, preklopite je gore i
zakrenite je ulijevo.
3. Gurnite prema dolje ručicu za oslobađanje i izbacite polugu
mjenjača iz P ili N. Ako se ovi
položaji ponovno ukopčaju,
poluga mjenjača će ponovno biti
blokirana u položaju. Za
uklanjanje uzroka prekida
napajanja kontaktirajte radionicu.
4. Ugradite oblogu poluge mjenjača na središnjoj konzoli i učvrstite je.

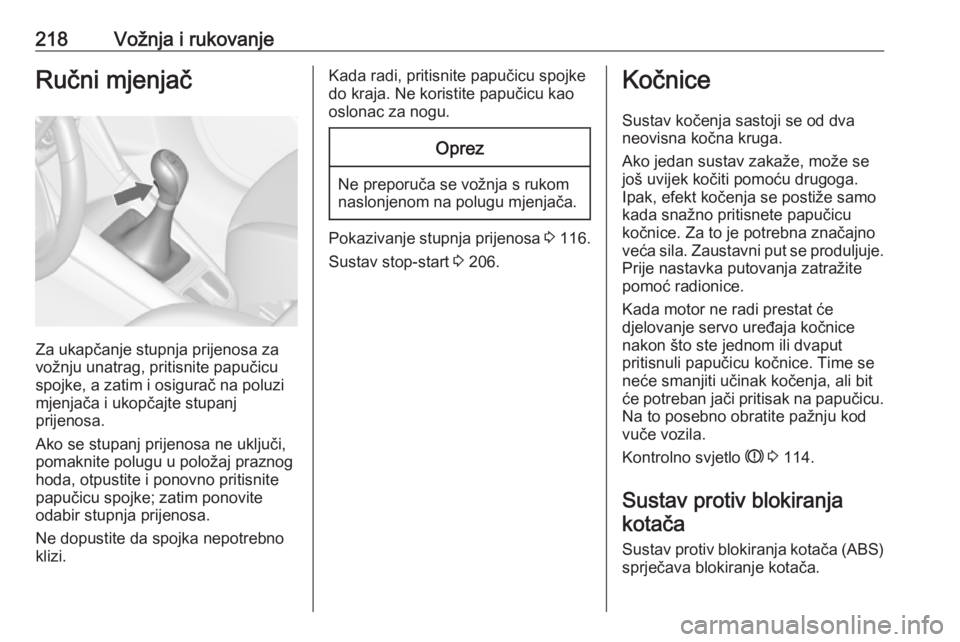

218Vožnja i rukovanjeRučni mjenjač
Za ukapčanje stupnja prijenosa za
vožnju unatrag, pritisnite papučicu
spojke, a zatim i osigurač na poluzi
mjenjača i ukopčajte stupanj
prijenosa.
Ako se stupanj prijenosa ne uključi,
pomaknite polugu u položaj praznog
hoda, otpustite i ponovno pritisnite
papučicu spojke; zatim ponovite
odabir stupnja prijenosa.
Ne dopustite da spojka nepotrebno
klizi.
Kada radi, pritisnite papučicu spojke
do kraja. Ne koristite papučicu kao
oslonac za nogu.Oprez
Ne preporuča se vožnja s rukom
naslonjenom na polugu mjenjača.
Pokazivanje stupnja prijenosa 3 116.
Sustav stop-start 3 206.
Kočnice
Sustav kočenja sastoji se od dva
neovisna kočna kruga.
Ako jedan sustav zakaže, može se
još uvijek kočiti pomoću drugoga.
Ipak, efekt kočenja se postiže samo
kada snažno pritisnete papučicu
kočnice. Za to je potrebna značajno
veća sila. Zaustavni put se produljuje. Prije nastavka putovanja zatražite
pomoć radionice.
Kada motor ne radi prestat će
djelovanje servo uređaja kočnice
nakon što ste jednom ili dvaput
pritisnuli papučicu kočnice. Time se
neće smanjiti učinak kočenja, ali bit
će potreban jači pritisak na papučicu. Na to posebno obratite pažnju kod
vuče vozila.
Kontrolno svjetlo R 3 114.
Sustav protiv blokiranja kotača
Sustav protiv blokiranja kotača (ABS)
sprječava blokiranje kotača.
