Вождение и управление автомобилем279НастройкиНастройки можно изменить в меню
сохранения индивидуальных
настроек автомобиля на информа‐
ционном дисплее.
Выберите соответствующий пункт
настройки в меню Настройки на
информационном дисплее.
Сохранение индивидуальных
настроек автомобиля 3 141.
Неисправности
Если требуется обслуживание системы, на дисплей информа‐
ционного центра водителя выво‐
дится сообщение.
Если система не функционирует
должным образом, на дисплей
информационного центра води‐
теля выводятся информационные
сообщения.
Информационные сообщения
3 140.Система облегчения
парковки
Система облегчения парковки
передним и задним ходом9 Предупреждение
Вся ответственность за любые
маневры при постановке на
стоянку лежит на водителе.
Двигаясь передним или задним
ходом с использованием
системы помощи при парковке,
постоянно контролируйте окру‐
жающую обстановку.
Система облегчения парковки
передним и задним ходом изме‐
ряет расстояние между автомоби‐
лем и препятствиями, находящи‐
мися спереди или сзади автомо‐
биля. Система предупреждает
водителя об обнаруженных
препятствиях звуковыми сигна‐
лами и индикацией на дисплее.
Звуковые сигналы предупрежде‐
ния об опасном сближении с
препятствием спереди и сзади
имеют разные частоты. Сигнал о
препятствиях спереди звучит из
передних динамиков, а о препят‐
ствиях сзади - из задних.
В состав системы входят по четыре ультразвуковых датчика в заднем и в переднем бамперах.
Активация
При включении передачи заднего
хода система облегчения парковки
передним и задним ходом вклю‐
чается автоматически.
Система помощи при парковке
передним ходом также активи‐
руется автоматически при скоро‐
сти до 11 км/ч.

280Вождение и управление автомобилем
Горение светодиода в кнопке
системы облегчения парковки r
указывает на готовность системы к
работе.
Если в цикле зажигания один раз
нажать клавишу r, система
облегчения парковки передним
ходом выключится. Если скорость
движения автомобиля перед этим
была выше 25 км/ч, система облег‐ чения парковки снова включится,
как только скорость опустится ниже
11 км/ч.
Индикация
Система предупреждает водителя
звуковыми сигналами о потен‐
циально опасных препятствиях
сзади и впереди автомобиля.
Вы услышите сигнал именно того
датчика, который находится ближе
к препятствию с соответствующей
стороны автомобиля. По мере
уменьшения расстояния до
препятствия частота повторения
сигналов зуммера увеличивается.
Если расстояние сокращается до
примерно 30 см, звук становится
непрерывным.
Кроме того, расстояние до препят‐ ствий сзади и спереди отобража‐
ется изменением положений линий
на дисплее информационного
центра водителя 3 133 или, в зави‐
симости от комплектации, на
информационном дисплее 3 139.
Информирование о находящихся
сзади препятствиях производится
одновременно звуковым и визуаль‐
ным сигналами.
О препятствиях спереди сначала
предупреждает визуальная инди‐
кация. Когда расстояние стано‐
вится меньше 80 см, также вклю‐
чается звуковой сигнал.
Индикация расстояния до препят‐
ствий может прерываться выводом информационных сообщений
более высокого приоритета. После того как сообщение будет скрыто,
на дисплее снова отобразится
индикация расстояния до препят‐
ствий.

Вождение и управление автомобилем281Выключение
Система помощи при парковке
задним ходом автоматически
отключается после того, как задняя
передача будет выключена.
Система помощи при парковке
передним ходом также отклю‐
чается автоматически при скоро‐
сти выше 11 км/ч.
Чтобы отключить систему облегче‐
ния парковки вручную, необходимо
нажать клавишу r.
При выключении системы вручную
светодиод в клавише гаснет, а на
дисплее информационного центра
водителя появляется сообщение
Парктроник выкл .
После выключения вручную
система облегчения парковки
передним и задним ходом активи‐
руется снова, если нажать r или
включить заднюю передачу.
Систему можно полностью отклю‐
чить в меню сохранения индиви‐
дуальных настроек на цветном
информационном дисплее. В этом
случае система останется выклю‐
ченной до конца текущего цикла
зажигания или до тех пор, пока
снова не будет включена в меню
сохранения индивидуальных
настроек. Сохранение индиви‐
дуальных настроек автомобиля
3 141.
При использовании ТСУ следует
изменить конфигурацию в меню
сохранения индивидуальных
настроек на цветном информа‐
ционном дисплее. Сохранение
индивидуальных настроек 3 141.Неисправности
В случае неисправности или
временной неработоспособности
системы, например, из-за высокого
уровня шума снаружи или других мешающих факторов, в информа‐
ционном центре водителя появля‐
ется соответствующее сообщение.
Информационные сообщения
3 140.
Общие замечания о системе
облегчения парковки9 Предупреждение
При определенных условиях
помешать обнаружению препят‐ ствия могут поверхности пред‐метов или одежды с различнымотражением звука, а также
внешние источники шума.
Обращайте особое внимание на
низко расположенные препят‐
ствия, которые могут повредить
нижнюю часть бампера.

282Вождение и управление автомобилемВнимание
Эффективность системы
снижается, когда датчики
покрываются, например,
наледью или снегом.
Эффективность работы
системы облегчения парковки
может быть снижена, если авто‐ мобиль сильно загружен.
Особые условия возникают,
если поблизости находятся
высокие автомобили
(например, внедорожники,
минифургоны, крупногабарит‐
ные фургоны). Опознавание
объектов и правильный расчет
дистанции до таких автомоби‐
лей (в верхней части) не обес‐
печивается.
Кроме того, система может не
обнаруживать объекты с очень
малым сечением отражения
(например, тонкие или изгото‐
вленные из мягких материалов).
Системы автоматической
парковки не распознают пред‐
меты, находящиеся за пред‐
елами радиуса действия.
Примечание
Система помощи при парковке
автоматически обнаруживает установленное на заводе-изгото‐вителе тягово-сцепное устрой‐
ство. Выключение происходит при
подстыковке разъема.
Датчик может обнаружить несу‐
ществующий объект (помехи в
виде эхо-сигналов), это вызвано
внешними акустическими или
механическими помехами.
Примечание
Если установлена передняя пере‐ дача и скорость автомобиля
превышает определенное порого‐
вое значение, система облегче‐ ния парковки задним ходом деак‐тивируется, когда выдвинута
задняя система перевозки грузов.
Если сначала включить заднюю
передачу, система облегчения
парковки обнаружит заднюю
систему перевозки грузов и
выдаст предупреждающий звук
зуммера. Для отключения
системы облегчения парковки
кратковременно нажмите r.
Система предупреждения о препятствиях в боковыхмертвых зонах
Система предупреждения о
препятствиях в боковых мертвых
зонах обнаруживает опасные
объекты в слепых зонах по обе
стороны автомобиля и сообщает
об этом водителю. Если система
обнаруживает объекты, которые
могут быть невидимы во внутрен‐
них и наружных зеркалах, в каждом
из наружных зеркал выводятся
визуальные предупреждающие
сигналы.
Датчики системы размещены в
бампере слева и справа.

Вождение и управление автомобилем2839Предупреждение
Система предупреждения о
препятствиях в боковых мерт‐
вых зонах не заменяет зрение
водителя.
Система не способна обнару‐
жить следующие объекты:
● быстро приближающиеся автомобили, находящиеся за
пределами боковых мертвых
зон
● пешеходов, велосипедистов или животных
Прежде чем перестроиться в
другой ряд, посмотрите во все
зеркала, оглянитесь назад и
включите указатель поворота.
Если во время движения вперед
система обнаружит автомобиль в
боковой мертвой зоне, при обгоне
или во время обгона другим авто‐
мобилем, то в соответствующем
наружном зеркале заднего вида
загорается желтый предупреждаю‐ щий значок B. Если после этого
водитель включает указатель
поворота, желтый предупреждаю‐
щий символ B начинает мигать,
предупреждая об опасности смены полосы движения.
Примечание
Если скорость обгоняющего авто‐
мобиля превышает скорость обго‐ няемого на 10 км/ч или более,
предупреждающий символ B в
соответствующем наружном
зеркале может не загораться.
Система предупреждения о
препятствиях в боковых мертвых
зонах работает на скоростях от
10 км/ч до 140 км/ч. На скоростях свыше 140 км/ч система отклю‐
чается, при этом в обоих наружных
зеркалах заднего вида предупреж‐
дающие символы B горят тусклым
светом. Как только скорость авто‐
мобиля опустится ниже указанного
порога, предупреждающие
символы погаснут. Если после этого в мертвой зоне обнаружи‐
вается автомобиль, на соответ‐
ствующей стороне, как обычно,
загораются предупреждающие
символы B.
При запуске двигателя символы в
обоих наружных зеркалах заднего
вида загораются на короткое
время, указывая на исправность
системы.
Включить или отключить систему можно в меню информационного
дисплея, см. Сохранение индиви‐
дуальных настроек 3 141.
Система отключается, если авто‐
мобиль буксирует прицеп.
При отключении системы на экран
информационного центра води‐
теля выдается соответствующее
сообщение.

284Вождение и управление автомобилемЗоны обнаружения
Зона обнаружения начинается у
заднего бампера и уходит назад и в стороны примерно на три метра.
Высота зоны обнаружения состав‐
ляет примерно от полуметра до
двух метров от земли.
Система предупреждения о
препятствиях в боковых мертвых
зонах игнорирует неподвижные
препятствия, такие как огражде‐
ния, столбы, бордюры, стены и
балки. Система также не обнару‐
живает другие припаркованные
автомобили и автомобили, движу‐
щиеся во встречном направлении.
НеисправностиДаже в обычных условиях система
может иногда не выдавать свое‐
временные предупреждения. В
условиях повышенной влажности это может происходить чаще.
Система предупреждения о
препятствиях в боковых мертвых
зонах не будет работать, если
левый или правый угол заднего
бампера залеплен грязью, снегомили инеем, а также во время силь‐
ного дождя. Инструкции по очистке
3 352.
В случае выхода системы из строя
или возникновения временного
сбоя в ее работе на дисплей
информационного центра води‐
теля выводится сообщение. Если
неисправность не пропадает, обра‐
титесь за помощью на станцию
техобслуживания.
Камера заднего вида Камера заднего вида облегчает
управление автомобилем при
движении задним ходом, отобра‐
жая на дисплее участок за автомо‐
билем.
Передаваемое камерой изображе‐
ние отображается на информа‐
ционном дисплее.9 Предупреждение
Камера заднего вида не заме‐
няет зрение водителя. Обра‐
тите внимание, что препят‐
ствия, находящиеся вне поля
зрения камеры и датчиков
системы помощи при парковке,
например, под бампером или
днищем автомобиля, отобра‐
жаться не будут.
Не двигайтесь задним ходом, глядя только на информацион‐
ный дисплей. Прежде чем
начать движение задним ходом, необходимо осмотреть
пространство за автомобилем и вокруг него.
Активация
Камера заднего вида включается
автоматически при включении
передачи заднего хода.

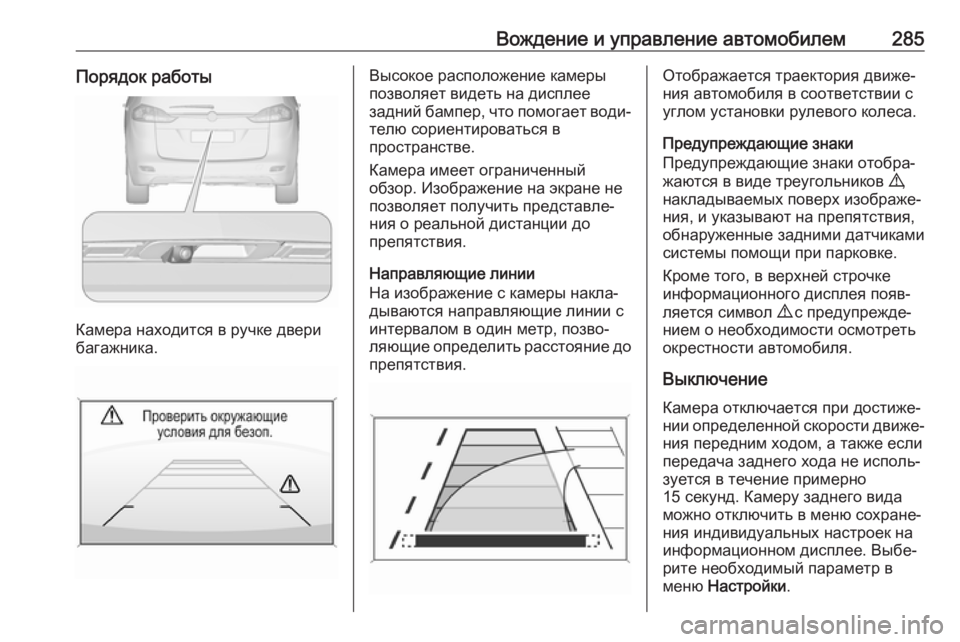

Вождение и управление автомобилем285Порядок работы
Камера находится в ручке двери
багажника.
Высокое расположение камеры
позволяет видеть на дисплее
задний бампер, что помогает води‐
телю сориентироваться в
пространстве.
Камера имеет ограниченный
обзор. Изображение на экране не
позволяет получить представле‐
ния о реальной дистанции до
препятствия.
Направляющие линии
На изображение с камеры накла‐
дываются направляющие линии с
интервалом в один метр, позво‐
ляющие определить расстояние до
препятствия.Отображается траектория движе‐
ния автомобиля в соответствии с
углом установки рулевого колеса.
Предупреждающие знаки
Предупреждающие знаки отобра‐
жаются в виде треугольников 9,
накладываемых поверх изображе‐
ния, и указывают на препятствия,
обнаруженные задними датчиками
системы помощи при парковке.
Кроме того, в верхней строчке
информационного дисплея появ‐
ляется символ 9 с предупрежде‐
нием о необходимости осмотреть
окрестности автомобиля.
Выключение
Камера отключается при достиже‐
нии определенной скорости движе‐ ния передним ходом, а также если
передача заднего хода не исполь‐
зуется в течение примерно
15 секунд. Камеру заднего вида
можно отключить в меню сохране‐
ния индивидуальных настроек на
информационном дисплее. Выбе‐
рите необходимый параметр в
меню Настройки .

286Вождение и управление автомобилемСохранение индивидуальных
настроек автомобиля 3 141.
Отключение направляющей
разметки и предупреждающих
знаков
7-дюймовый дисплей R 4.0
IntelliLink : отображение линий
направляющей разметки и преду‐
преждающих знаков включается и
отключается с помощью сенсор‐
ных кнопок в нижней части
дисплея.
Информационный дисплей 3 139.
Сохранение индивидуальных
настроек автомобиля 3 141.
Неисправности
Сообщения о неисправностях
выводятся в верхней строке
информационного дисплея вместе
со знаком 9.
Камера заднего вида не может
функционировать должным
образом в следующих условиях:
● Пространство вокруг автомо‐ биля плохо освещено.
● В объектив камеры постоянно попадает солнечный свет или
свет фар другого автомобиля.
● Объектив камеры обледенел, забился снегом или грязью.
Очистите объектив, промойте
его водой и вытрите мягкой
тканью.
● Задняя откидная дверь закрыта не полностью.
● Задняя часть автомобиля повреждена в аварии.
● Наблюдаются резкие пере‐ пады температуры.Помощник по дорожным
знакам
Порядок работы Система обнаружения дорожных
знаков предназначена для обнару‐
жения определенных дорожных
знаков при помощи камеры, распо‐ ложенной в передней части авто‐
мобиля, и отображения информа‐
ции о них на информационном центре водителя.
Система позволяет обнаруживать
следующие дорожные знаки:

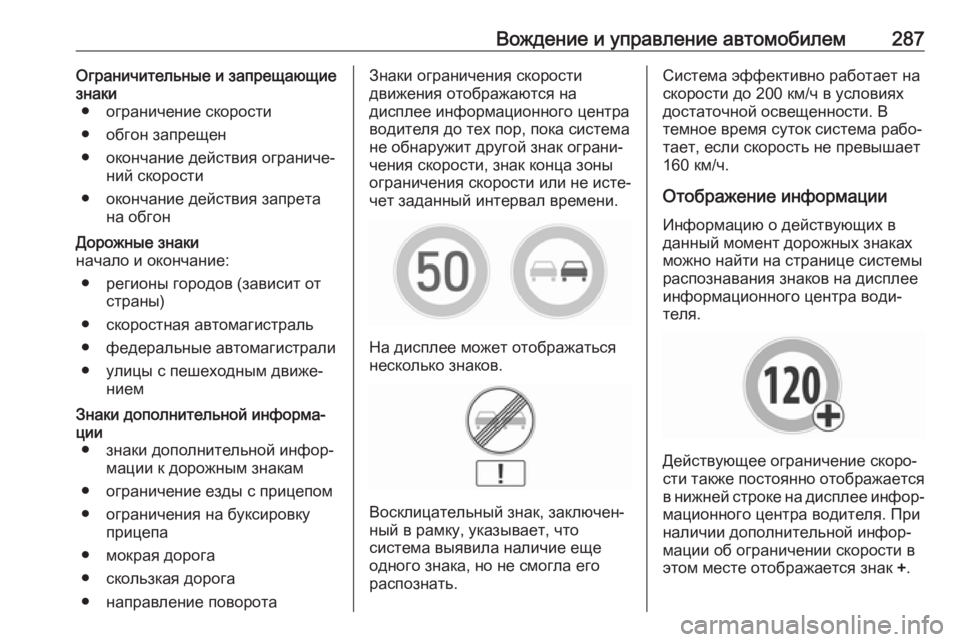

Вождение и управление автомобилем287Ограничительные и запрещающие
знаки ● ограничение скорости
● обгон запрещен
● окончание действия ограниче‐ ний скорости
● окончание действия запрета на обгонДорожные знаки
начало и окончание:
● регионы городов (зависит от страны)
● скоростная автомагистраль
● федеральные автомагистрали
● улицы с пешеходным движе‐ ниемЗнаки дополнительной информа‐ции ● знаки дополнительной инфор‐ мации к дорожным знакам
● ограничение езды с прицепом
● ограничения на буксировку прицепа
● мокрая дорога
● скользкая дорога
● направление поворотаЗнаки ограничения скорости
движения отображаются на
дисплее информационного центра
водителя до тех пор, пока система не обнаружит другой знак ограни‐
чения скорости, знак конца зоны
ограничения скорости или не исте‐
чет заданный интервал времени.
На дисплее может отображаться
несколько знаков.
Восклицательный знак, заключен‐
ный в рамку, указывает, что
система выявила наличие еще
одного знака, но не смогла его
распознать.
Система эффективно работает на
скорости до 200 км/ч в условиях
достаточной освещенности. В
темное время суток система рабо‐
тает, если скорость не превышает
160 км/ч.
Отображение информации Информацию о действующих в
данный момент дорожных знаках
можно найти на странице системы
распознавания знаков на дисплее
информационного центра води‐
теля.
Действующее ограничение скоро‐
сти также постоянно отображается
в нижней строке на дисплее инфор‐ мационного центра водителя. При
наличии дополнительной инфор‐
мации об ограничении скорости в
этом месте отображается знак +.

288Вождение и управление автомобилем

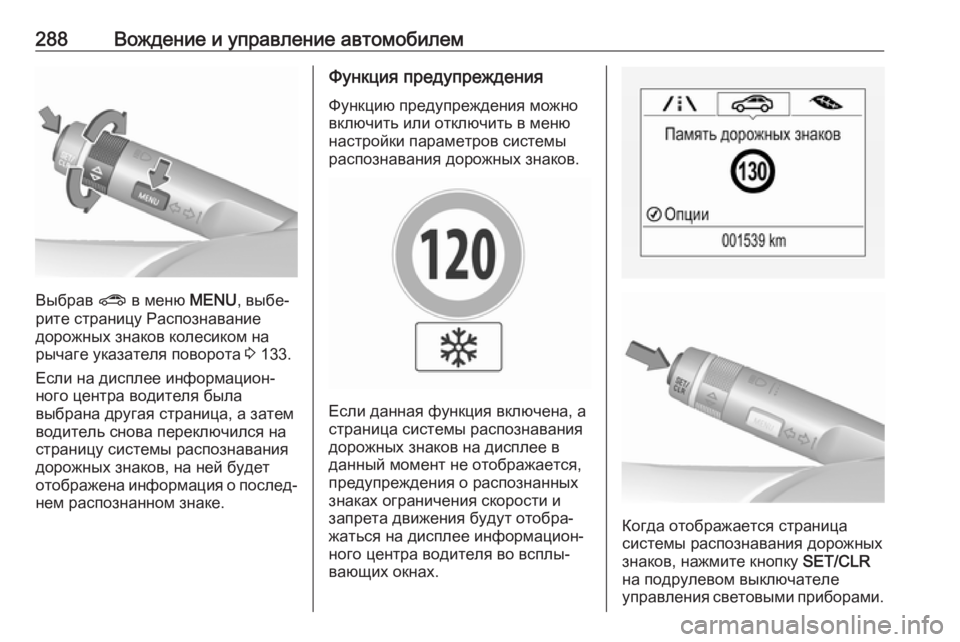

Выбрав ? в меню MENU, выбе‐
рите страницу Распознавание
дорожных знаков колесиком на рычаге указателя поворота 3 133.
Если на дисплее информацион‐
ного центра водителя была
выбрана другая страница, а затем
водитель снова переключился на
страницу системы распознавания
дорожных знаков, на ней будет
отображена информация о послед‐
нем распознанном знаке.
Функция предупреждения
Функцию предупреждения можно
включить или отключить в меню
настройки параметров системы
распознавания дорожных знаков.
Если данная функция включена, а
страница системы распознавания
дорожных знаков на дисплее в
данный момент не отображается,
предупреждения о распознанных
знаках ограничения скорости и
запрета движения будут отобра‐
жаться на дисплее информацион‐
ного центра водителя во всплы‐
вающих окнах.
Когда отображается страница
системы распознавания дорожных
знаков, нажмите кнопку SET/CLR
на подрулевом выключателе
управления световыми приборами.
