OPEL ZAFIRA C 2018 Betriebsanleitung (in German)

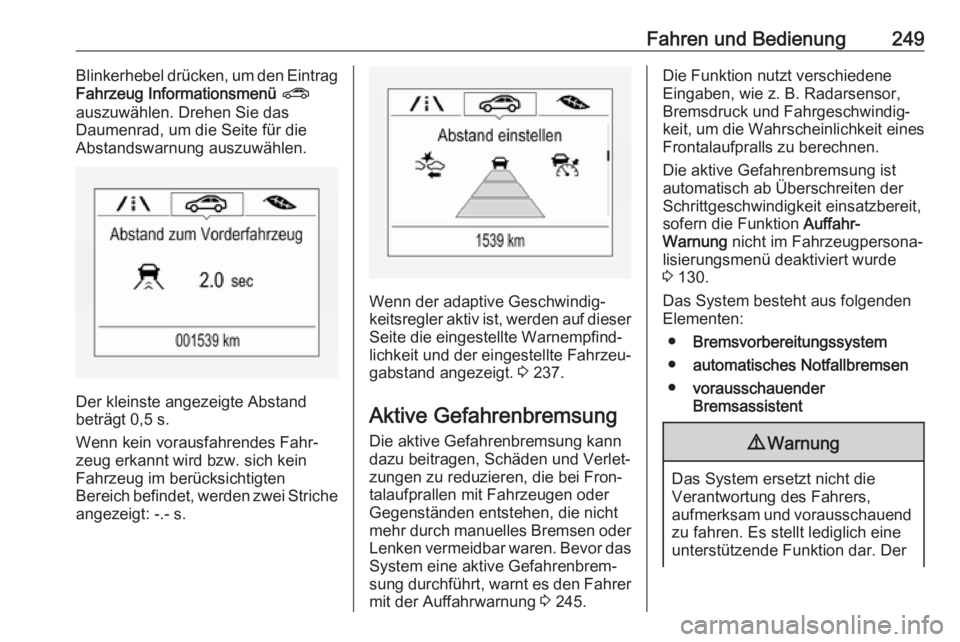

Fahren und Bedienung249Blinkerhebel drücken, um den Eintrag
Fahrzeug Informationsmenü ?
auszuwählen. Drehen Sie das
Daumenrad, um die Seite für die
Abstandswarnung auszuwählen.
Der kleinste angezeigte Abstand
beträgt 0,5 s.
Wenn kein vorausfahrendes Fahr‐
zeug erkannt wird bzw. sich kein
Fahrzeug im berücksichtigten
Bereich befindet, werden zwei Striche
angezeigt: -.- s.
Wenn der adaptive Geschwindig‐
keitsregler aktiv ist, werden auf dieser Seite die eingestellte Warnempfind‐
lichkeit und der eingestellte Fahrzeu‐
gabstand angezeigt. 3 237.
Aktive Gefahrenbremsung
Die aktive Gefahrenbremsung kann
dazu beitragen, Schäden und Verlet‐
zungen zu reduzieren, die bei Fron‐
talaufprallen mit Fahrzeugen oder
Gegenständen entstehen, die nicht
mehr durch manuelles Bremsen oder Lenken vermeidbar waren. Bevor das
System eine aktive Gefahrenbrem‐
sung durchführt, warnt es den Fahrer
mit der Auffahrwarnung 3 245.
Die Funktion nutzt verschiedene
Eingaben, wie z. B. Radarsensor, Bremsdruck und Fahrgeschwindig‐
keit, um die Wahrscheinlichkeit eines
Frontalaufpralls zu berechnen.
Die aktive Gefahrenbremsung ist
automatisch ab Überschreiten der
Schrittgeschwindigkeit einsatzbereit,
sofern die Funktion Auffahr-
Warnung nicht im Fahrzeugpersona‐
lisierungsmenü deaktiviert wurde
3 130.
Das System besteht aus folgenden Elementen:
● Bremsvorbereitungssystem
● automatisches Notfallbremsen
● vorausschauender
Bremsassistent9 Warnung
Das System ersetzt nicht die
Verantwortung des Fahrers,
aufmerksam und vorausschauend zu fahren. Es stellt lediglich eine
unterstützende Funktion dar. Der

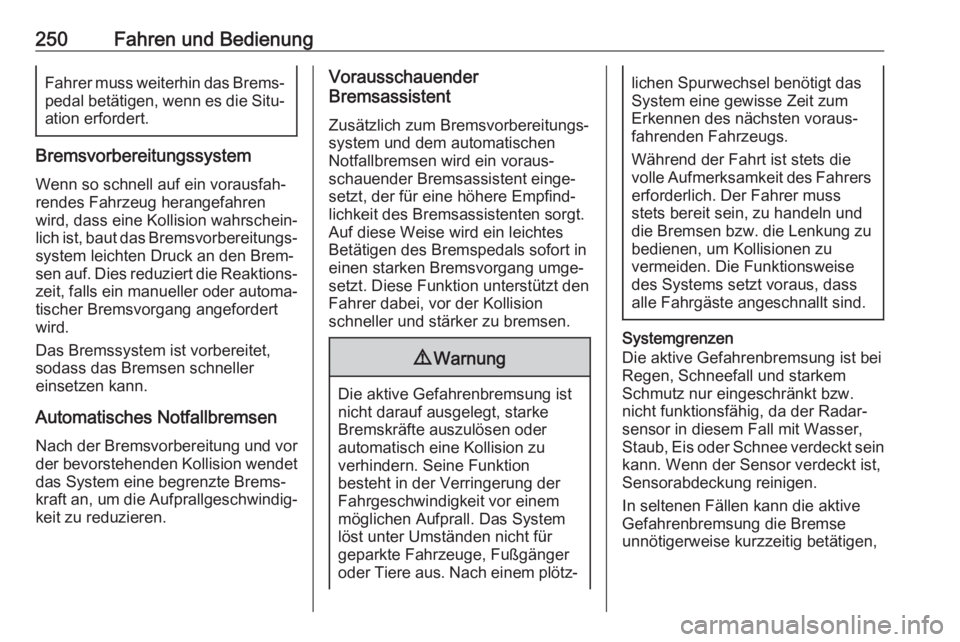

250Fahren und BedienungFahrer muss weiterhin das Brems‐
pedal betätigen, wenn es die Situ‐ ation erfordert.
Bremsvorbereitungssystem
Wenn so schnell auf ein vorausfah‐
rendes Fahrzeug herangefahren
wird, dass eine Kollision wahrschein‐
lich ist, baut das Bremsvorbereitungs‐ system leichten Druck an den Brem‐
sen auf. Dies reduziert die Reaktions‐ zeit, falls ein manueller oder automa‐
tischer Bremsvorgang angefordert
wird.
Das Bremssystem ist vorbereitet,
sodass das Bremsen schneller
einsetzen kann.
Automatisches Notfallbremsen
Nach der Bremsvorbereitung und vor
der bevorstehenden Kollision wendet das System eine begrenzte Brems‐
kraft an, um die Aufprallgeschwindig‐
keit zu reduzieren.
Vorausschauender
Bremsassistent
Zusätzlich zum Bremsvorbereitungs‐
system und dem automatischen
Notfallbremsen wird ein voraus‐
schauender Bremsassistent einge‐
setzt, der für eine höhere Empfind‐
lichkeit des Bremsassistenten sorgt.
Auf diese Weise wird ein leichtes Betätigen des Bremspedals sofort in
einen starken Bremsvorgang umge‐
setzt. Diese Funktion unterstützt den Fahrer dabei, vor der Kollision
schneller und stärker zu bremsen.9 Warnung
Die aktive Gefahrenbremsung ist
nicht darauf ausgelegt, starke
Bremskräfte auszulösen oder
automatisch eine Kollision zu
verhindern. Seine Funktion
besteht in der Verringerung der
Fahrgeschwindigkeit vor einem
möglichen Aufprall. Das System
löst unter Umständen nicht für
geparkte Fahrzeuge, Fußgänger
oder Tiere aus. Nach einem plötz‐
lichen Spurwechsel benötigt das
System eine gewisse Zeit zum
Erkennen des nächsten voraus‐
fahrenden Fahrzeugs.
Während der Fahrt ist stets die
volle Aufmerksamkeit des Fahrers
erforderlich. Der Fahrer muss
stets bereit sein, zu handeln und
die Bremsen bzw. die Lenkung zu bedienen, um Kollisionen zu
vermeiden. Die Funktionsweise
des Systems setzt voraus, dass
alle Fahrgäste angeschnallt sind.
Systemgrenzen
Die aktive Gefahrenbremsung ist bei Regen, Schneefall und starkem
Schmutz nur eingeschränkt bzw.
nicht funktionsfähig, da der Radar‐
sensor in diesem Fall mit Wasser,
Staub, Eis oder Schnee verdeckt sein kann. Wenn der Sensor verdeckt ist,
Sensorabdeckung reinigen.
In seltenen Fällen kann die aktive
Gefahrenbremsung die Bremse
unnötigerweise kurzzeitig betätigen,

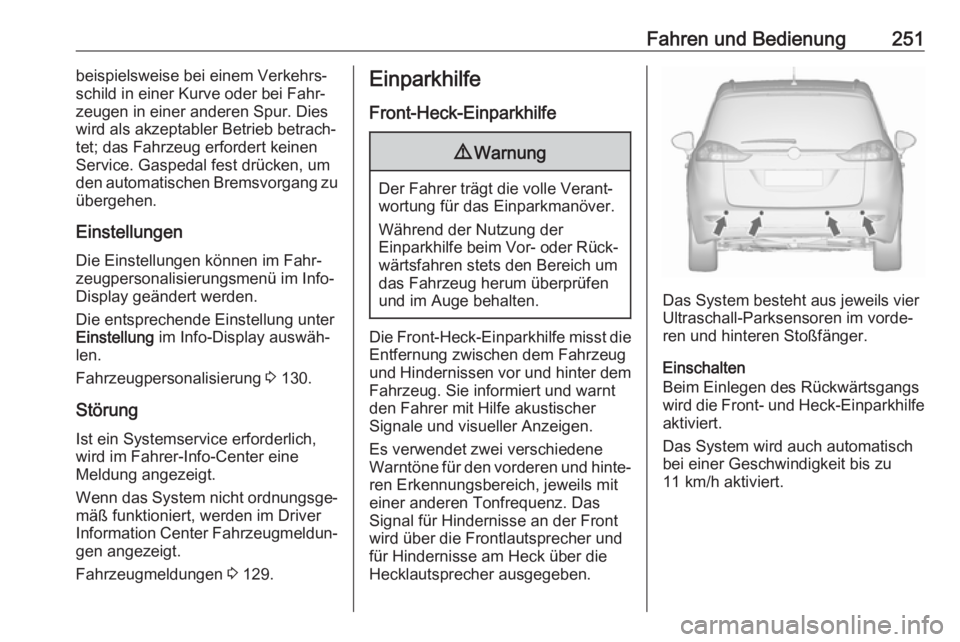

Fahren und Bedienung251beispielsweise bei einem Verkehrs‐
schild in einer Kurve oder bei Fahr‐
zeugen in einer anderen Spur. Dies
wird als akzeptabler Betrieb betrach‐
tet; das Fahrzeug erfordert keinen
Service. Gaspedal fest drücken, um
den automatischen Bremsvorgang zu
übergehen.
Einstellungen
Die Einstellungen können im Fahr‐
zeugpersonalisierungsmenü im Info-
Display geändert werden.
Die entsprechende Einstellung unter
Einstellung im Info-Display auswäh‐
len.
Fahrzeugpersonalisierung 3 130.
Störung Ist ein Systemservice erforderlich,
wird im Fahrer-Info-Center eine
Meldung angezeigt.
Wenn das System nicht ordnungsge‐
mäß funktioniert, werden im Driver
Information Center Fahrzeugmeldun‐
gen angezeigt.
Fahrzeugmeldungen 3 129.Einparkhilfe
Front-Heck-Einparkhilfe9 Warnung
Der Fahrer trägt die volle Verant‐
wortung für das Einparkmanöver.
Während der Nutzung der
Einparkhilfe beim Vor- oder Rück‐ wärtsfahren stets den Bereich um
das Fahrzeug herum überprüfen
und im Auge behalten.
Die Front-Heck-Einparkhilfe misst die Entfernung zwischen dem Fahrzeug
und Hindernissen vor und hinter dem
Fahrzeug. Sie informiert und warnt
den Fahrer mit Hilfe akustischer
Signale und visueller Anzeigen.
Es verwendet zwei verschiedene
Warntöne für den vorderen und hinte‐ ren Erkennungsbereich, jeweils mit
einer anderen Tonfrequenz. Das
Signal für Hindernisse an der Front
wird über die Frontlautsprecher und
für Hindernisse am Heck über die
Hecklautsprecher ausgegeben.
Das System besteht aus jeweils vier
Ultraschall-Parksensoren im vorde‐
ren und hinteren Stoßfänger.
Einschalten
Beim Einlegen des Rückwärtsgangs
wird die Front- und Heck-Einparkhilfe
aktiviert.
Das System wird auch automatisch bei einer Geschwindigkeit bis zu
11 km/h aktiviert.

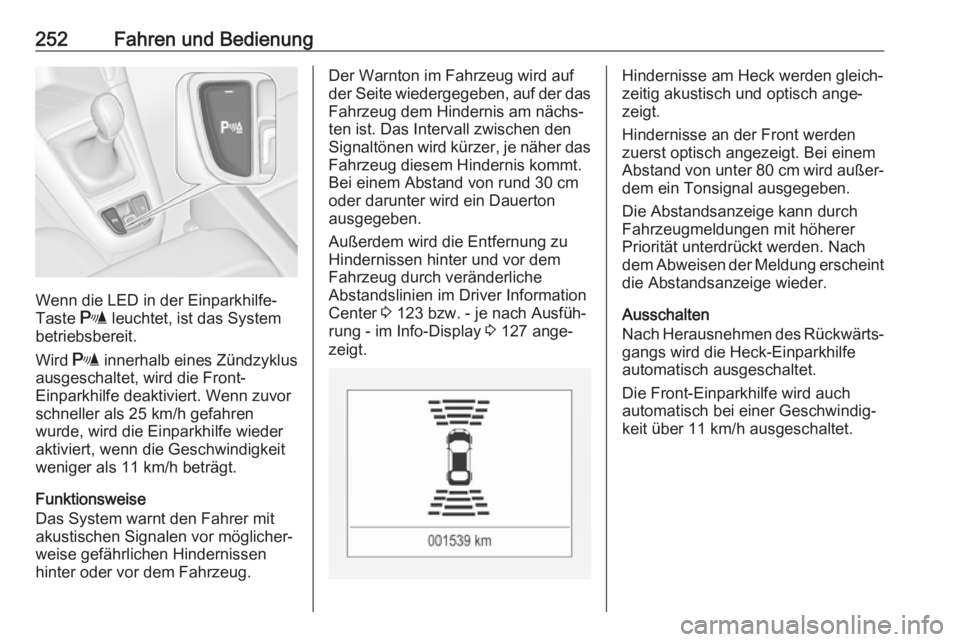

252Fahren und Bedienung
Wenn die LED in der Einparkhilfe-
Taste r leuchtet, ist das System
betriebsbereit.
Wird r innerhalb eines Zündzyklus
ausgeschaltet, wird die Front- Einparkhilfe deaktiviert. Wenn zuvor
schneller als 25 km/h gefahren
wurde, wird die Einparkhilfe wieder
aktiviert, wenn die Geschwindigkeit
weniger als 11 km/h beträgt.
Funktionsweise
Das System warnt den Fahrer mit
akustischen Signalen vor möglicher‐
weise gefährlichen Hindernissen
hinter oder vor dem Fahrzeug.
Der Warnton im Fahrzeug wird auf
der Seite wiedergegeben, auf der das
Fahrzeug dem Hindernis am nächs‐
ten ist. Das Intervall zwischen den
Signaltönen wird kürzer, je näher das
Fahrzeug diesem Hindernis kommt.
Bei einem Abstand von rund 30 cm
oder darunter wird ein Dauerton
ausgegeben.
Außerdem wird die Entfernung zu
Hindernissen hinter und vor dem
Fahrzeug durch veränderliche
Abstandslinien im Driver Information
Center 3 123 bzw. - je nach Ausfüh‐
rung - im Info-Display 3 127 ange‐
zeigt.Hindernisse am Heck werden gleich‐
zeitig akustisch und optisch ange‐
zeigt.
Hindernisse an der Front werden
zuerst optisch angezeigt. Bei einem
Abstand von unter 80 cm wird außer‐
dem ein Tonsignal ausgegeben.
Die Abstandsanzeige kann durch
Fahrzeugmeldungen mit höherer
Priorität unterdrückt werden. Nach
dem Abweisen der Meldung erscheint
die Abstandsanzeige wieder.
Ausschalten
Nach Herausnehmen des Rückwärts‐
gangs wird die Heck-Einparkhilfe
automatisch ausgeschaltet.
Die Front-Einparkhilfe wird auch
automatisch bei einer Geschwindig‐
keit über 11 km/h ausgeschaltet.

Fahren und Bedienung253
Es lässt sich außerdem durch
Drücken der Einparkhilfe-Taste r
manuell deaktivieren.
Wenn das System manuell deaktiviert wird, erlischt die LED in der Taste und
im Driver Information Center wird
Parkassistent ausgeschaltet ange‐
zeigt.
Nach einer manuellen Deaktivierung
wird die Heck-Einparkhilfe wieder
aktiviert, wenn r gedrückt oder der
Rückwärtsgang eingelegt wird.
Das vollständige System kann manu‐ ell über das Fahrzeugpersonalisie‐
rungsmenü im Info-Display deakti‐
viert werden. Es bleibt daraufhin den gesamten Zündzyklus bzw. bis zur
erneuten Aktivierung über das Perso‐
nalisierungsmenü deaktiviert. Fahr‐
zeugpersonalisierung 3 130.
Bei Verwendung der Anhängerzug‐
vorrichtung die Konfigurationseinstel‐ lungen im Fahrzeugpersonalisie‐
rungsmenü im Info-Display ändern.
Fahrzeugpersonalisierung 3 130.
Störung
Im Falle einer Fehlfunktion oder einer
vorübergehenden Systemstörung,
z. B. aufgrund eines hohen
Geräuschpegels von außen oder
anderer Störfaktoren, wird im Driver
Information Center eine Meldung
eingeblendet.
Fahrzeugmeldungen 3 129.
Grundlegende Hinweise zu
Einparkhilfesystemen9 Warnung
Unterschiedlich reflektierende
Oberflächen von Gegenständen
oder Kleidung sowie externe
Schallquellen können unter
besonderen Umständen zur Nicht‐ erkennung von Hindernissen
durch das System führen.
Besondere Vorsicht gilt bei niedri‐
gen Gegenständen, die den unte‐ ren Teil des Stoßfängers beschä‐
digen können.Achtung
Die Funktion des Systems kann eingeschränkt sein, wenn die
Sensoren verdeckt sind, z. B.
durch Eis oder Schnee.
Die Leistung des Einparkhilfesys‐
tems kann durch hohe Lasten
beeinträchtigt sein.
Besondere Bedingungen gelten,
wenn größere Fahrzeuge in der
Nähe sind (z. B. Geländefahr‐
zeuge, Minivans, Lieferwagen).
Die Erkennung von Hindernissen
und korrekte Abstandsanzeige im
oberen Bereich solcher Fahr‐
zeuge kann nicht garantiert
werden.

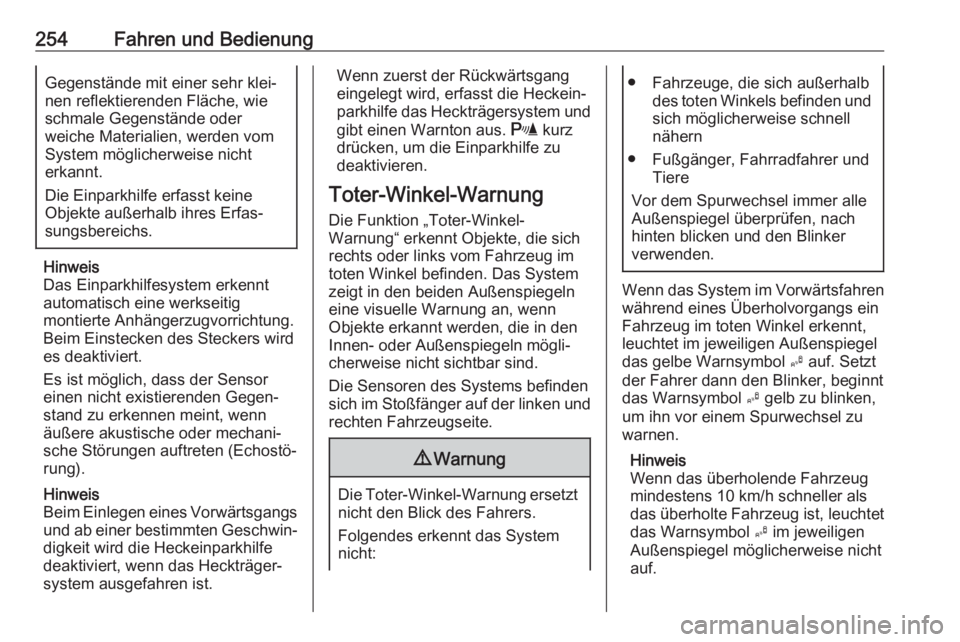

254Fahren und BedienungGegenstände mit einer sehr klei‐
nen reflektierenden Fläche, wie
schmale Gegenstände oder
weiche Materialien, werden vom
System möglicherweise nicht
erkannt.
Die Einparkhilfe erfasst keine
Objekte außerhalb ihres Erfas‐
sungsbereichs.
Hinweis
Das Einparkhilfesystem erkennt automatisch eine werkseitig
montierte Anhängerzugvorrichtung.
Beim Einstecken des Steckers wird
es deaktiviert.
Es ist möglich, dass der Sensor
einen nicht existierenden Gegen‐
stand zu erkennen meint, wenn
äußere akustische oder mechani‐
sche Störungen auftreten (Echostö‐
rung).
Hinweis
Beim Einlegen eines Vorwärtsgangs und ab einer bestimmten Geschwin‐digkeit wird die Heckeinparkhilfe
deaktiviert, wenn das Heckträger‐
system ausgefahren ist.
Wenn zuerst der Rückwärtsgang
eingelegt wird, erfasst die Heckein‐
parkhilfe das Heckträgersystem und
gibt einen Warnton aus. r kurz
drücken, um die Einparkhilfe zu
deaktivieren.
Toter-Winkel-Warnung
Die Funktion „Toter-Winkel-
Warnung“ erkennt Objekte, die sich
rechts oder links vom Fahrzeug im
toten Winkel befinden. Das System
zeigt in den beiden Außenspiegeln
eine visuelle Warnung an, wenn
Objekte erkannt werden, die in den Innen- oder Außenspiegeln mögli‐
cherweise nicht sichtbar sind.
Die Sensoren des Systems befinden
sich im Stoßfänger auf der linken und rechten Fahrzeugseite.9 Warnung
Die Toter-Winkel-Warnung ersetzt
nicht den Blick des Fahrers.
Folgendes erkennt das System
nicht:
● Fahrzeuge, die sich außerhalb des toten Winkels befinden und
sich möglicherweise schnell
nähern
● Fußgänger, Fahrradfahrer und Tiere
Vor dem Spurwechsel immer alle
Außenspiegel überprüfen, nach
hinten blicken und den Blinker
verwenden.
Wenn das System im Vorwärtsfahren während eines Überholvorgangs ein
Fahrzeug im toten Winkel erkennt,
leuchtet im jeweiligen Außenspiegel
das gelbe Warnsymbol B auf. Setzt
der Fahrer dann den Blinker, beginnt
das Warnsymbol B gelb zu blinken,
um ihn vor einem Spurwechsel zu
warnen.
Hinweis
Wenn das überholende Fahrzeug mindestens 10 km/h schneller als
das überholte Fahrzeug ist, leuchtet das Warnsymbol B im jeweiligen
Außenspiegel möglicherweise nicht auf.

Fahren und Bedienung255
Die Funktion „Toter-Winkel-
Warnung“ ist bei Geschwindigkeiten
zwischen 10 km/h und 140 km/h aktiv.
Bei Geschwindigkeiten über
140 km/h wird das System deaktiviert. Dies wird in beiden Außenspiegeln
durch die Warnsymbole B angezeigt.
Wird die Geschwindigkeit erneut
reduziert, erlöschen die Warnsym‐
bole. Wird daraufhin ein Fahrzeug im
toten Winkel erkannt, leuchten die
Warnsymbole B wie üblich auf der
entsprechenden Seite auf.
Beim Starten des Fahrzeugs leuchten
die Anzeigen in beiden Außenspie‐
geln kurz auf, um den Betrieb des
Systems anzuzeigen.
Das System lässt sich über das
Info-Display aktivieren bzw. deakti‐
vieren. Fahrzeugpersonalisierung
3 130.
Das System wird beim Ziehen eines
Anhängers deaktiviert.
Die Deaktivierung wird durch eine
Meldung im Driver Information Center angezeigt.
Erkennungsbereich
Der Erkennungsbereich beginnt beim hinteren Stoßfänger und reicht ca.
drei Meter nach hinten und zur Seite.
Höhenmäßig wird ein Bereich zwischen etwa einem halben und
zwei Metern über dem Boden abge‐
deckt.
Die Toter-Winkel-Warnung ist so
ausgelegt, dass nicht bewegliche
Gegenstände wie Leitplanken, Pfos‐
ten, Bordkanten, Mauern oder Balken nicht berücksichtigt werden.
Parkende oder entgegenkommende
Fahrzeuge werden nicht erkannt.Störung
Gelegentliche Fehlwarnungen
können unter normalen Bedingungen
auftreten und vermehren sich bei
nasser Witterung.
Die Toter-Winkel-Warnung arbeitet
nicht, wenn die linke oder rechte Ecke des Heckstoßfängers mit Schlamm,
Schmutz, Schnee, Eis oder Schnee‐
matsch bedeckt ist oder bei starken
Regenfällen. Reinigungshinweise
3 321.
Bei einer Störung des Systems bzw.
wenn das System aufgrund vorüber‐
gehender Umstände nicht funktio‐
niert, wird eine Meldung im Fahrerin‐
formationszentrum angezeigt.
Nehmen Sie im Falle einer dauerhaf‐
ten Störung die Hilfe einer Werkstatt
in Anspruch.
Rückfahrkamera
Die Rückfahrkamera unterstützt den
Fahrer beim Rückwärtsfahren, indem sie auf dem Display eine Ansicht des
Bereichs hinter dem Fahrzeug
anzeigt.

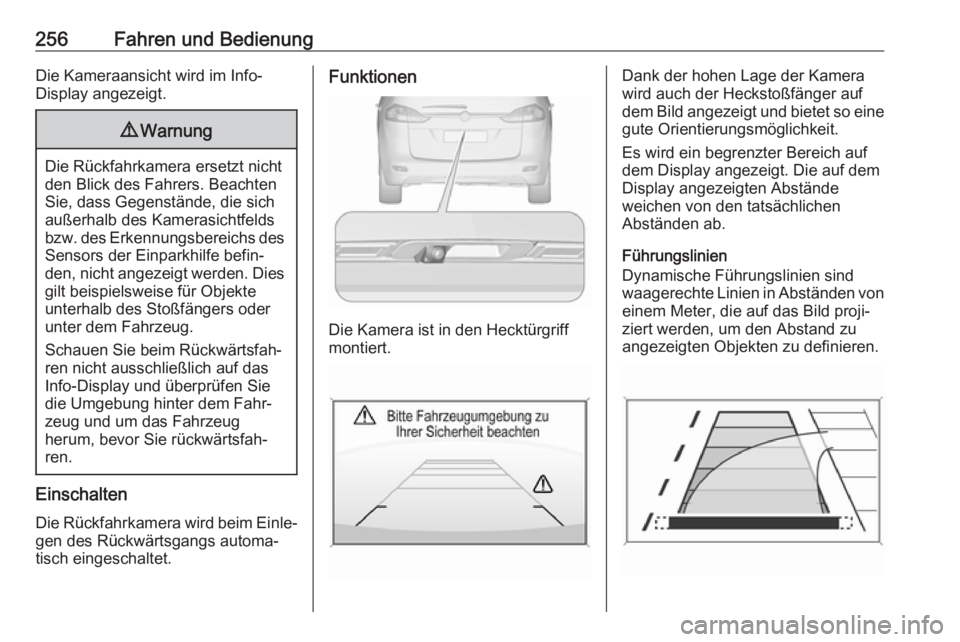

256Fahren und BedienungDie Kameraansicht wird im Info-
Display angezeigt.9 Warnung
Die Rückfahrkamera ersetzt nicht
den Blick des Fahrers. Beachten
Sie, dass Gegenstände, die sich
außerhalb des Kamerasichtfelds
bzw. des Erkennungsbereichs des Sensors der Einparkhilfe befin‐
den, nicht angezeigt werden. Dies
gilt beispielsweise für Objekte
unterhalb des Stoßfängers oder
unter dem Fahrzeug.
Schauen Sie beim Rückwärtsfah‐
ren nicht ausschließlich auf das
Info-Display und überprüfen Sie
die Umgebung hinter dem Fahr‐
zeug und um das Fahrzeug
herum, bevor Sie rückwärtsfah‐
ren.
Einschalten
Die Rückfahrkamera wird beim Einle‐ gen des Rückwärtsgangs automa‐tisch eingeschaltet.
Funktionen
Die Kamera ist in den Hecktürgriff
montiert.
Dank der hohen Lage der Kamera
wird auch der Heckstoßfänger auf
dem Bild angezeigt und bietet so eine
gute Orientierungsmöglichkeit.
Es wird ein begrenzter Bereich auf
dem Display angezeigt. Die auf dem
Display angezeigten Abstände
weichen von den tatsächlichen
Abständen ab.
Führungslinien
Dynamische Führungslinien sind
waagerechte Linien in Abständen von einem Meter, die auf das Bild proji‐ziert werden, um den Abstand zu
angezeigten Objekten zu definieren.

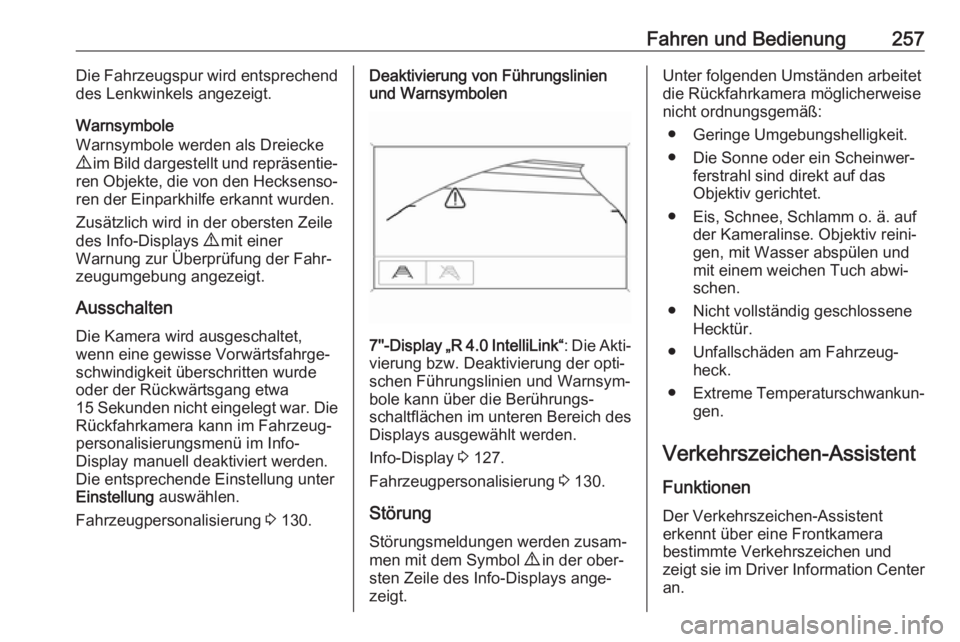

Fahren und Bedienung257Die Fahrzeugspur wird entsprechend
des Lenkwinkels angezeigt.
Warnsymbole
Warnsymbole werden als Dreiecke
9 im Bild dargestellt und repräsentie‐
ren Objekte, die von den Hecksenso‐ ren der Einparkhilfe erkannt wurden.
Zusätzlich wird in der obersten Zeile
des Info-Displays 9 mit einer
Warnung zur Überprüfung der Fahr‐ zeugumgebung angezeigt.
Ausschalten Die Kamera wird ausgeschaltet,
wenn eine gewisse Vorwärtsfahrge‐
schwindigkeit überschritten wurde
oder der Rückwärtsgang etwa
15 Sekunden nicht eingelegt war. Die Rückfahrkamera kann im Fahrzeug‐
personalisierungsmenü im Info-
Display manuell deaktiviert werden.
Die entsprechende Einstellung unter
Einstellung auswählen.
Fahrzeugpersonalisierung 3 130.Deaktivierung von Führungslinien
und Warnsymbolen
7''-Display „R 4.0 IntelliLink“ : Die Akti‐
vierung bzw. Deaktivierung der opti‐ schen Führungslinien und Warnsym‐
bole kann über die Berührungs‐
schaltflächen im unteren Bereich des
Displays ausgewählt werden.
Info-Display 3 127.
Fahrzeugpersonalisierung 3 130.
Störung Störungsmeldungen werden zusam‐
men mit dem Symbol 9 in der ober‐
sten Zeile des Info-Displays ange‐
zeigt.
Unter folgenden Umständen arbeitet
die Rückfahrkamera möglicherweise
nicht ordnungsgemäß:
● Geringe Umgebungshelligkeit.
● Die Sonne oder ein Scheinwer‐ ferstrahl sind direkt auf das
Objektiv gerichtet.
● Eis, Schnee, Schlamm o. ä. auf der Kameralinse. Objektiv reini‐
gen, mit Wasser abspülen und
mit einem weichen Tuch abwi‐
schen.
● Nicht vollständig geschlossene Hecktür.
● Unfallschäden am Fahrzeug‐ heck.
● Extreme Temperaturschwankun‐
gen.
Verkehrszeichen-Assistent Funktionen
Der Verkehrszeichen-Assistent
erkennt über eine Frontkamera
bestimmte Verkehrszeichen und
zeigt sie im Driver Information Center
an.

258Fahren und Bedienung

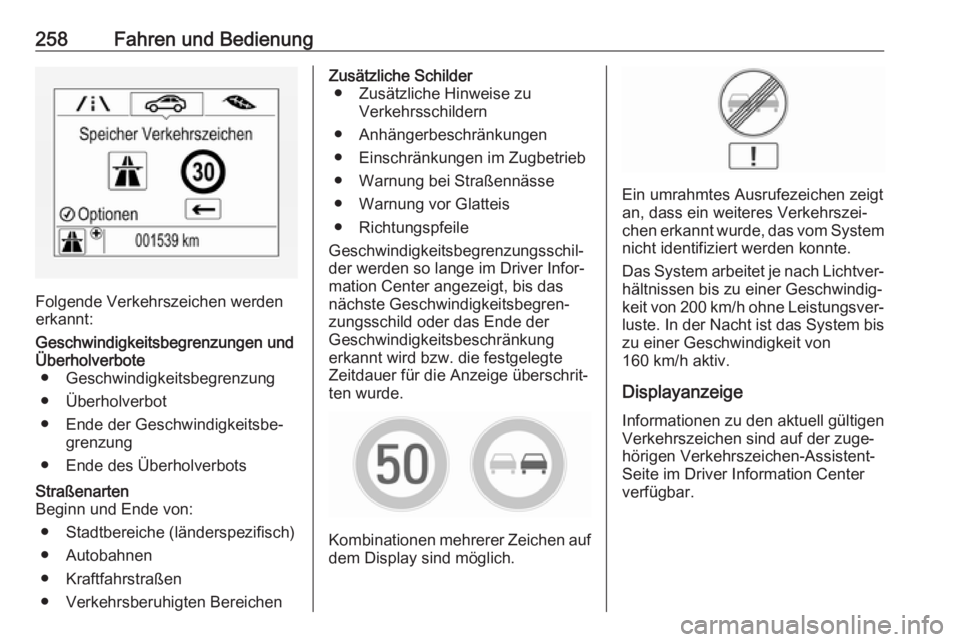

Folgende Verkehrszeichen werden
erkannt:
Geschwindigkeitsbegrenzungen und
Überholverbote ● Geschwindigkeitsbegrenzung
● Überholverbot
● Ende der Geschwindigkeitsbe‐ grenzung
● Ende des ÜberholverbotsStraßenarten
Beginn und Ende von:
● Stadtbereiche (länderspezifisch)
● Autobahnen
● Kraftfahrstraßen
● Verkehrsberuhigten BereichenZusätzliche Schilder ● Zusätzliche Hinweise zu Verkehrsschildern
● Anhängerbeschränkungen
● Einschränkungen im Zugbetrieb ● Warnung bei Straßennässe
● Warnung vor Glatteis
● Richtungspfeile
Geschwindigkeitsbegrenzungsschil‐
der werden so lange im Driver Infor‐
mation Center angezeigt, bis das
nächste Geschwindigkeitsbegren‐
zungsschild oder das Ende der
Geschwindigkeitsbeschränkung
erkannt wird bzw. die festgelegte
Zeitdauer für die Anzeige überschrit‐
ten wurde.
Kombinationen mehrerer Zeichen auf
dem Display sind möglich.
Ein umrahmtes Ausrufezeichen zeigt
an, dass ein weiteres Verkehrszei‐
chen erkannt wurde, das vom System
nicht identifiziert werden konnte.
Das System arbeitet je nach Lichtver‐ hältnissen bis zu einer Geschwindig‐
keit von 200 km/h ohne Leistungsver‐
luste. In der Nacht ist das System bis zu einer Geschwindigkeit von
160 km/h aktiv.
Displayanzeige Informationen zu den aktuell gültigen
Verkehrszeichen sind auf der zuge‐ hörigen Verkehrszeichen-Assistent-
Seite im Driver Information Center
verfügbar.
