Fahrzeugwartung279Wiederinbetriebnahme des
Fahrzeugs
Wenn das Fahrzeug wieder in Betrieb
genommen wird:
● Polklemme am Minuspol der Fahrzeugbatterie anklemmen.
Elektronik der elektrischen Fens‐ terbetätigung aktivieren.
● Reifendruck prüfen.
● Scheibenwaschbehälter auffül‐ len.
● Motorölstand kontrollieren.
● Kühlmittelstand kontrollieren.
● AdBlue hat eine Lebensdauer von maximal zwei Jahren und
sollte daher ersetzt werden,
wenn es zu alt ist. Hilfe einer
Werkstatt in Anspruch nehmen.
● Gegebenenfalls Kennzeichen montieren.
Altfahrzeugrücknahme Informationen über Altfahrzeug-
Rücknahmestellen und die Wieder‐
verwertung von Altfahrzeugen sind,
sofern gesetzlich vorgeschrieben, aufunserer Website verfügbar. Nur offi‐
ziell anerkannte Recyclingstellen mit dieser Aufgabe betrauen.
Gasfahrzeuge dürfen nur in Service-
Zentren wiederverwertet werden, die
für das Recycling von Gasfahrzeugen zugelassen sind.Fahrzeugüberprüfun‐
gen
Durchführung von Arbeiten9 Warnung
Kontrollen im Motorraum nur bei
ausgeschalteter Zündung durch‐
führen.
Das Kühlgebläse kann auch bei
ausgeschalteter Zündung laufen.

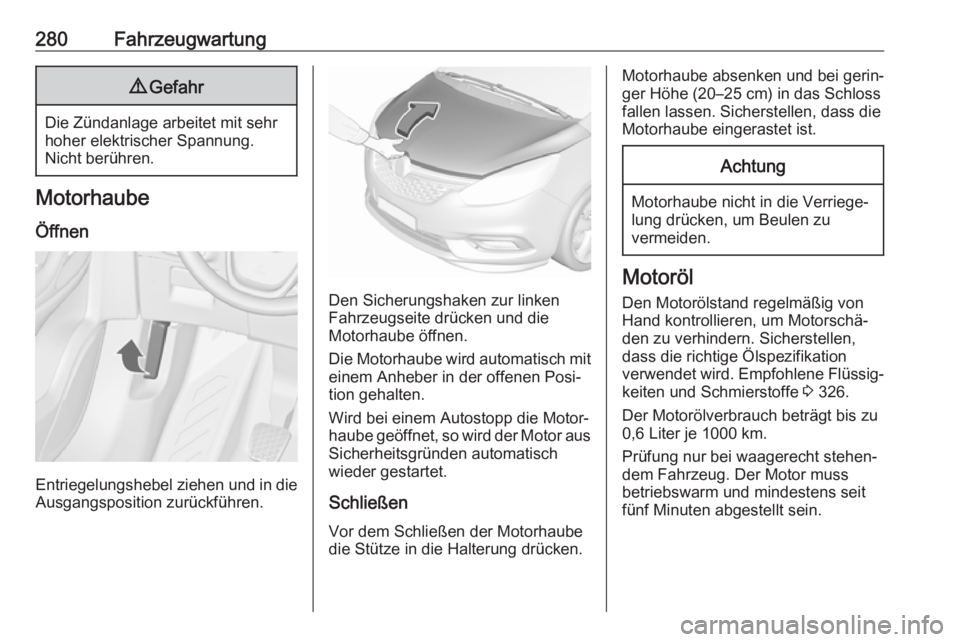

280Fahrzeugwartung9Gefahr
Die Zündanlage arbeitet mit sehr
hoher elektrischer Spannung.
Nicht berühren.
Motorhaube
Öffnen
Entriegelungshebel ziehen und in die
Ausgangsposition zurückführen.
Den Sicherungshaken zur linken
Fahrzeugseite drücken und die
Motorhaube öffnen.
Die Motorhaube wird automatisch mit einem Anheber in der offenen Posi‐
tion gehalten.
Wird bei einem Autostopp die Motor‐
haube geöffnet, so wird der Motor aus Sicherheitsgründen automatisch
wieder gestartet.
Schließen
Vor dem Schließen der Motorhaube
die Stütze in die Halterung drücken.
Motorhaube absenken und bei gerin‐
ger Höhe (20–25 cm) in das Schloss
fallen lassen. Sicherstellen, dass die
Motorhaube eingerastet ist.Achtung
Motorhaube nicht in die Verriege‐
lung drücken, um Beulen zu
vermeiden.
Motoröl
Den Motorölstand regelmäßig von
Hand kontrollieren, um Motorschä‐
den zu verhindern. Sicherstellen,
dass die richtige Ölspezifikation
verwendet wird. Empfohlene Flüssig‐
keiten und Schmierstoffe 3 326.
Der Motorölverbrauch beträgt bis zu
0,6 Liter je 1000 km.
Prüfung nur bei waagerecht stehen‐
dem Fahrzeug. Der Motor muss
betriebswarm und mindestens seit
fünf Minuten abgestellt sein.

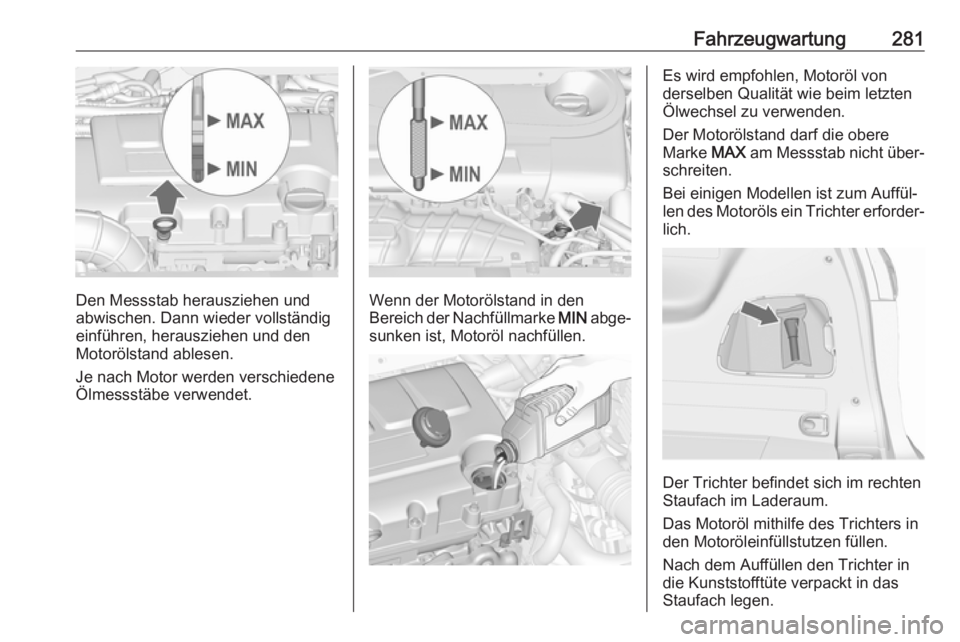

Fahrzeugwartung281
Den Messstab herausziehen und
abwischen. Dann wieder vollständig
einführen, herausziehen und den
Motorölstand ablesen.
Je nach Motor werden verschiedene
Ölmessstäbe verwendet.Wenn der Motorölstand in den
Bereich der Nachfüllmarke MIN abge‐
sunken ist, Motoröl nachfüllen.
Es wird empfohlen, Motoröl von
derselben Qualität wie beim letzten
Ölwechsel zu verwenden.
Der Motorölstand darf die obere
Marke MAX am Messstab nicht über‐
schreiten.
Bei einigen Modellen ist zum Auffül‐
len des Motoröls ein Trichter erforder‐ lich.
Der Trichter befindet sich im rechten
Staufach im Laderaum.
Das Motoröl mithilfe des Trichters in
den Motoröleinfüllstutzen füllen.
Nach dem Auffüllen den Trichter in
die Kunststofftüte verpackt in das Staufach legen.

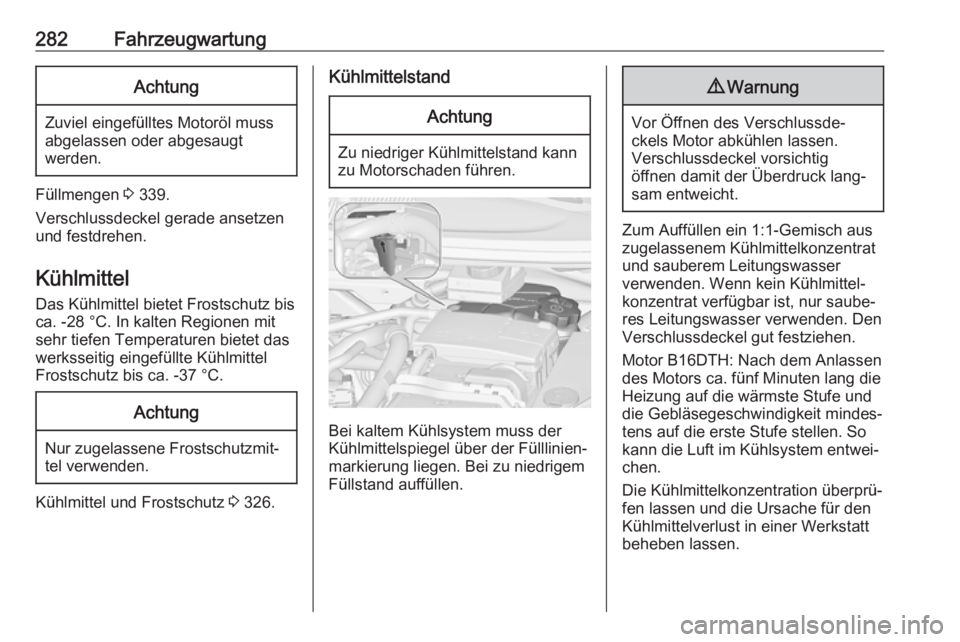

282FahrzeugwartungAchtung
Zuviel eingefülltes Motoröl muss
abgelassen oder abgesaugt
werden.
Füllmengen 3 339.
Verschlussdeckel gerade ansetzen
und festdrehen.
Kühlmittel Das Kühlmittel bietet Frostschutz bis
ca. -28 °C. In kalten Regionen mit
sehr tiefen Temperaturen bietet das
werksseitig eingefüllte Kühlmittel
Frostschutz bis ca. -37 °C.
Achtung
Nur zugelassene Frostschutzmit‐
tel verwenden.
Kühlmittel und Frostschutz 3 326.
KühlmittelstandAchtung
Zu niedriger Kühlmittelstand kann
zu Motorschaden führen.
Bei kaltem Kühlsystem muss der
Kühlmittelspiegel über der Fülllinien‐
markierung liegen. Bei zu niedrigem Füllstand auffüllen.
9 Warnung
Vor Öffnen des Verschlussde‐
ckels Motor abkühlen lassen.
Verschlussdeckel vorsichtig
öffnen damit der Überdruck lang‐
sam entweicht.
Zum Auffüllen ein 1:1-Gemisch aus zugelassenem Kühlmittelkonzentrat
und sauberem Leitungswasser
verwenden. Wenn kein Kühlmittel‐
konzentrat verfügbar ist, nur saube‐
res Leitungswasser verwenden. Den
Verschlussdeckel gut festziehen.
Motor B16DTH: Nach dem Anlassen des Motors ca. fünf Minuten lang die
Heizung auf die wärmste Stufe und
die Gebläsegeschwindigkeit mindes‐
tens auf die erste Stufe stellen. So
kann die Luft im Kühlsystem entwei‐
chen.
Die Kühlmittelkonzentration überprü‐
fen lassen und die Ursache für den
Kühlmittelverlust in einer Werkstatt
beheben lassen.

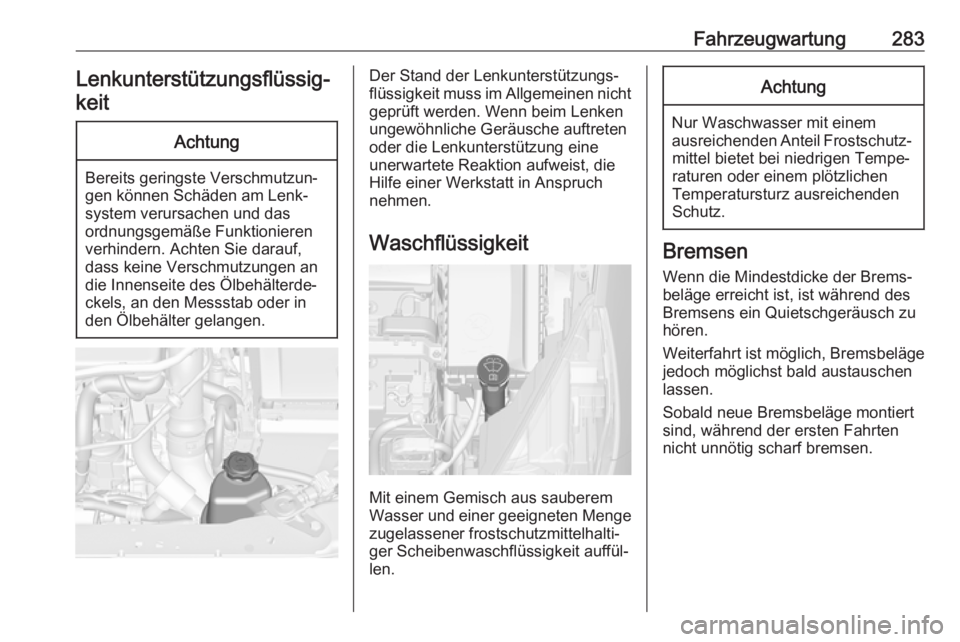

Fahrzeugwartung283Lenkunterstützungsflüssig‐
keitAchtung
Bereits geringste Verschmutzun‐
gen können Schäden am Lenk‐
system verursachen und das
ordnungsgemäße Funktionieren
verhindern. Achten Sie darauf,
dass keine Verschmutzungen an
die Innenseite des Ölbehälterde‐
ckels, an den Messstab oder in
den Ölbehälter gelangen.
Der Stand der Lenkunterstützungs‐
flüssigkeit muss im Allgemeinen nicht
geprüft werden. Wenn beim Lenken
ungewöhnliche Geräusche auftreten
oder die Lenkunterstützung eine
unerwartete Reaktion aufweist, die
Hilfe einer Werkstatt in Anspruch
nehmen.
Waschflüssigkeit
Mit einem Gemisch aus sauberem
Wasser und einer geeigneten Menge
zugelassener frostschutzmittelhalti‐
ger Scheibenwaschflüssigkeit auffül‐ len.
Achtung
Nur Waschwasser mit einem
ausreichenden Anteil Frostschutz‐ mittel bietet bei niedrigen Tempe‐
raturen oder einem plötzlichen
Temperatursturz ausreichenden
Schutz.
Bremsen
Wenn die Mindestdicke der Brems‐
beläge erreicht ist, ist während des
Bremsens ein Quietschgeräusch zu
hören.
Weiterfahrt ist möglich, Bremsbeläge
jedoch möglichst bald austauschen
lassen.
Sobald neue Bremsbeläge montiert
sind, während der ersten Fahrten nicht unnötig scharf bremsen.

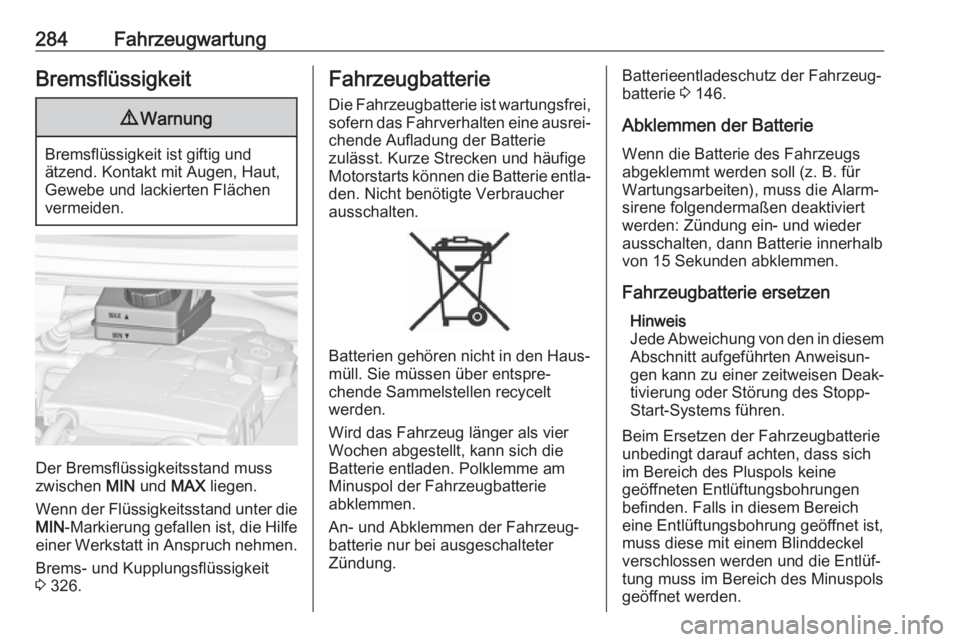

284FahrzeugwartungBremsflüssigkeit9Warnung
Bremsflüssigkeit ist giftig und
ätzend. Kontakt mit Augen, Haut,
Gewebe und lackierten Flächen
vermeiden.
Der Bremsflüssigkeitsstand muss
zwischen MIN und MAX liegen.
Wenn der Flüssigkeitsstand unter die MIN -Markierung gefallen ist, die Hilfe
einer Werkstatt in Anspruch nehmen.
Brems- und Kupplungsflüssigkeit
3 326.
Fahrzeugbatterie
Die Fahrzeugbatterie ist wartungsfrei,
sofern das Fahrverhalten eine ausrei‐ chende Aufladung der Batterie
zulässt. Kurze Strecken und häufige
Motorstarts können die Batterie entla‐
den. Nicht benötigte Verbraucher
ausschalten.
Batterien gehören nicht in den Haus‐
müll. Sie müssen über entspre‐
chende Sammelstellen recycelt
werden.
Wird das Fahrzeug länger als vier
Wochen abgestellt, kann sich die
Batterie entladen. Polklemme am
Minuspol der Fahrzeugbatterie
abklemmen.
An- und Abklemmen der Fahrzeug‐
batterie nur bei ausgeschalteter
Zündung.
Batterieentladeschutz der Fahrzeug‐
batterie 3 146.
Abklemmen der Batterie
Wenn die Batterie des Fahrzeugs
abgeklemmt werden soll (z. B. für
Wartungsarbeiten), muss die Alarm‐
sirene folgendermaßen deaktiviert
werden: Zündung ein- und wieder
ausschalten, dann Batterie innerhalb
von 15 Sekunden abklemmen.
Fahrzeugbatterie ersetzen Hinweis
Jede Abweichung von den in diesem
Abschnitt aufgeführten Anweisun‐
gen kann zu einer zeitweisen Deak‐
tivierung oder Störung des Stopp-
Start-Systems führen.
Beim Ersetzen der Fahrzeugbatterie
unbedingt darauf achten, dass sich
im Bereich des Pluspols keine
geöffneten Entlüftungsbohrungen
befinden. Falls in diesem Bereich
eine Entlüftungsbohrung geöffnet ist,
muss diese mit einem Blinddeckel
verschlossen werden und die Entlüf‐
tung muss im Bereich des Minuspols
geöffnet werden.

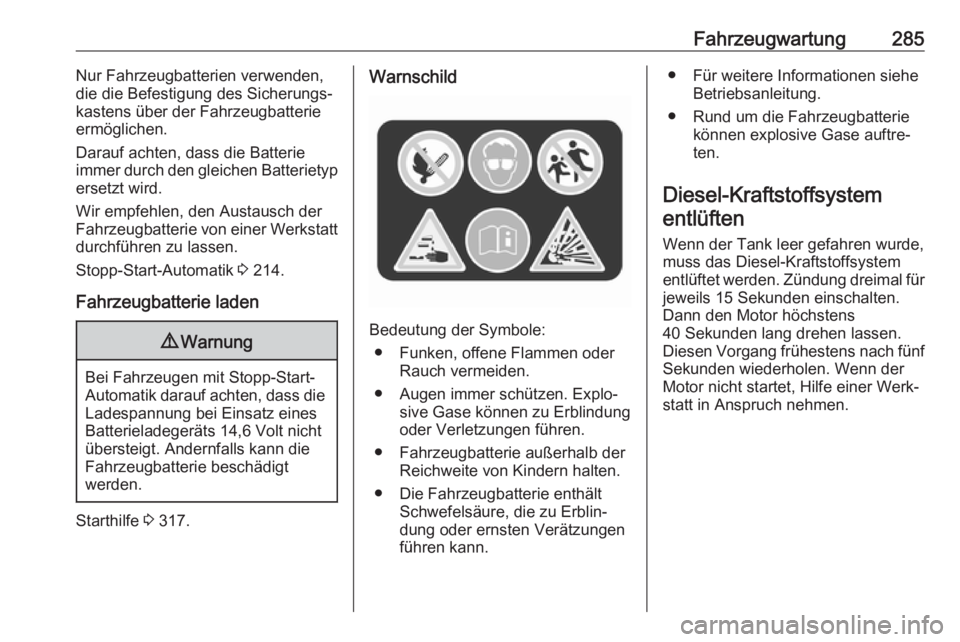

Fahrzeugwartung285Nur Fahrzeugbatterien verwenden,
die die Befestigung des Sicherungs‐
kastens über der Fahrzeugbatterie
ermöglichen.
Darauf achten, dass die Batterie immer durch den gleichen Batterietyp
ersetzt wird.
Wir empfehlen, den Austausch der
Fahrzeugbatterie von einer Werkstatt
durchführen zu lassen.
Stopp-Start-Automatik 3 214.
Fahrzeugbatterie laden9 Warnung
Bei Fahrzeugen mit Stopp-Start-
Automatik darauf achten, dass die
Ladespannung bei Einsatz eines
Batterieladegeräts 14,6 Volt nicht
übersteigt. Andernfalls kann die
Fahrzeugbatterie beschädigt
werden.
Starthilfe 3 317.
Warnschild
Bedeutung der Symbole:
● Funken, offene Flammen oder Rauch vermeiden.
● Augen immer schützen. Explo‐ sive Gase können zu Erblindung
oder Verletzungen führen.
● Fahrzeugbatterie außerhalb der Reichweite von Kindern halten.
● Die Fahrzeugbatterie enthält Schwefelsäure, die zu Erblin‐
dung oder ernsten Verätzungen
führen kann.
● Für weitere Informationen siehe Betriebsanleitung.
● Rund um die Fahrzeugbatterie können explosive Gase auftre‐
ten.
Diesel-Kraftstoffsystem entlüften
Wenn der Tank leer gefahren wurde,
muss das Diesel-Kraftstoffsystem
entlüftet werden. Zündung dreimal für jeweils 15 Sekunden einschalten.
Dann den Motor höchstens
40 Sekunden lang drehen lassen.
Diesen Vorgang frühestens nach fünf Sekunden wiederholen. Wenn der
Motor nicht startet, Hilfe einer Werk‐
statt in Anspruch nehmen.

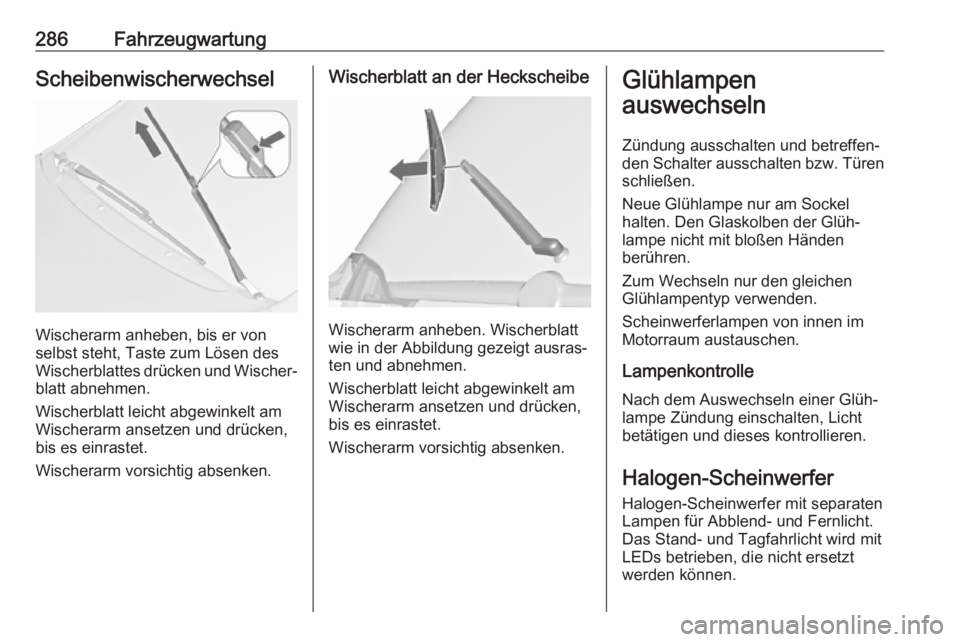

286FahrzeugwartungScheibenwischerwechsel
Wischerarm anheben, bis er von
selbst steht, Taste zum Lösen des
Wischerblattes drücken und Wischer‐ blatt abnehmen.
Wischerblatt leicht abgewinkelt am Wischerarm ansetzen und drücken,
bis es einrastet.
Wischerarm vorsichtig absenken.
Wischerblatt an der Heckscheibe
Wischerarm anheben. Wischerblatt
wie in der Abbildung gezeigt ausras‐
ten und abnehmen.
Wischerblatt leicht abgewinkelt am
Wischerarm ansetzen und drücken,
bis es einrastet.
Wischerarm vorsichtig absenken.
Glühlampen
auswechseln
Zündung ausschalten und betreffen‐
den Schalter ausschalten bzw. Türen schließen.
Neue Glühlampe nur am Sockel
halten. Den Glaskolben der Glüh‐
lampe nicht mit bloßen Händen
berühren.
Zum Wechseln nur den gleichen
Glühlampentyp verwenden.
Scheinwerferlampen von innen im
Motorraum austauschen.
Lampenkontrolle Nach dem Auswechseln einer Glüh‐lampe Zündung einschalten, Licht
betätigen und dieses kontrollieren.
Halogen-Scheinwerfer Halogen-Scheinwerfer mit separaten
Lampen für Abblend- und Fernlicht.
Das Stand- und Tagfahrlicht wird mit LEDs betrieben, die nicht ersetzt
werden können.

Fahrzeugwartung287

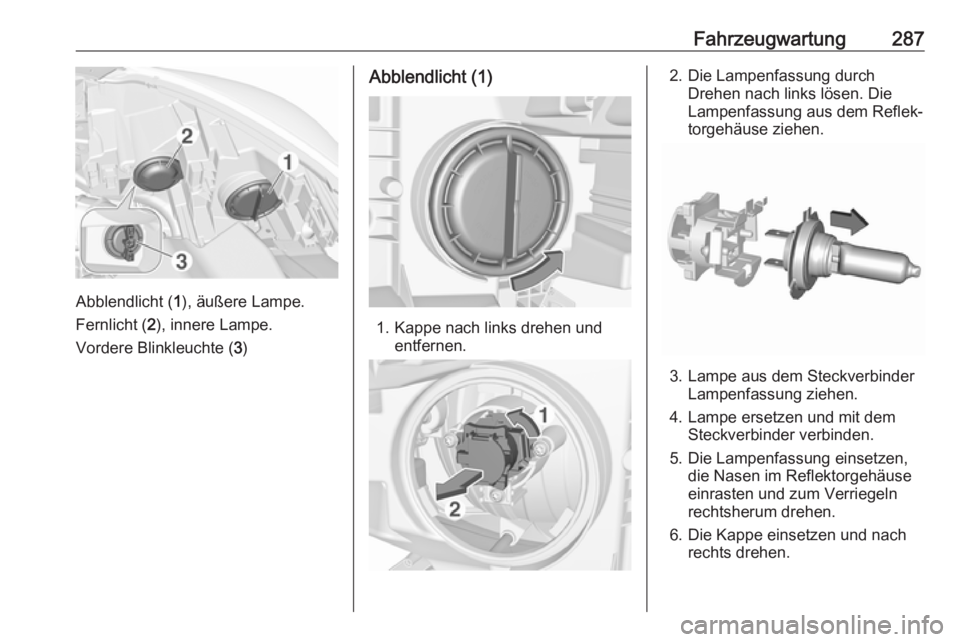

Abblendlicht (1), äußere Lampe.
Fernlicht ( 2), innere Lampe.
Vordere Blinkleuchte ( 3)
Abblendlicht (1)
1. Kappe nach links drehen und
entfernen.
2. Die Lampenfassung durchDrehen nach links lösen. Die
Lampenfassung aus dem Reflek‐
torgehäuse ziehen.
3. Lampe aus dem Steckverbinder Lampenfassung ziehen.
4. Lampe ersetzen und mit dem Steckverbinder verbinden.
5. Die Lampenfassung einsetzen, die Nasen im Reflektorgehäuse
einrasten und zum Verriegeln
rechtsherum drehen.
6. Die Kappe einsetzen und nach rechts drehen.

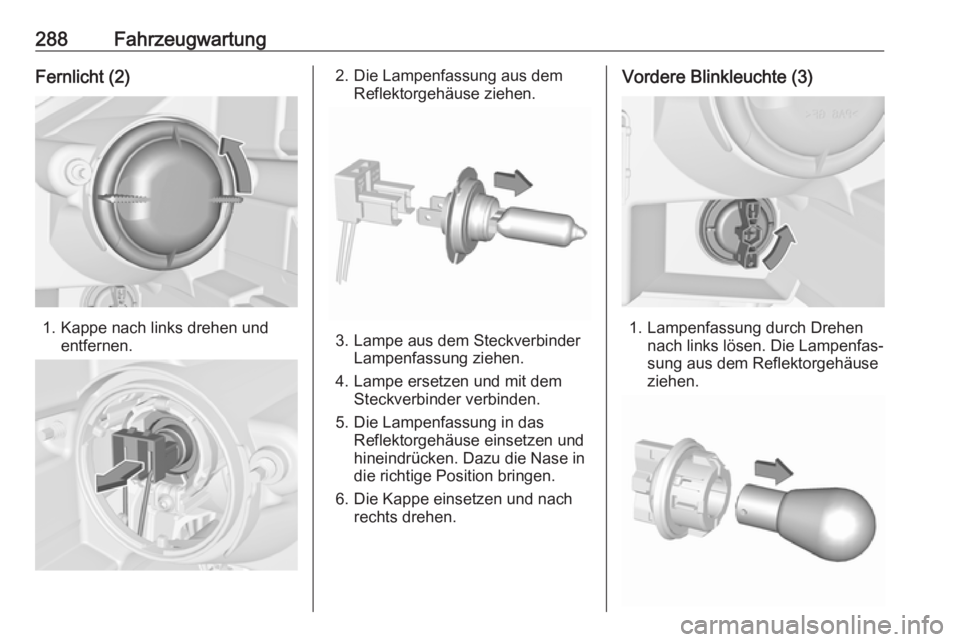

288FahrzeugwartungFernlicht (2)
1. Kappe nach links drehen undentfernen.
2. Die Lampenfassung aus dem Reflektorgehäuse ziehen.
3. Lampe aus dem SteckverbinderLampenfassung ziehen.
4. Lampe ersetzen und mit dem Steckverbinder verbinden.
5. Die Lampenfassung in das Reflektorgehäuse einsetzen und
hineindrücken. Dazu die Nase in
die richtige Position bringen.
6. Die Kappe einsetzen und nach rechts drehen.
Vordere Blinkleuchte (3)
1. Lampenfassung durch Drehennach links lösen. Die Lampenfas‐
sung aus dem Reflektorgehäuse
ziehen.
