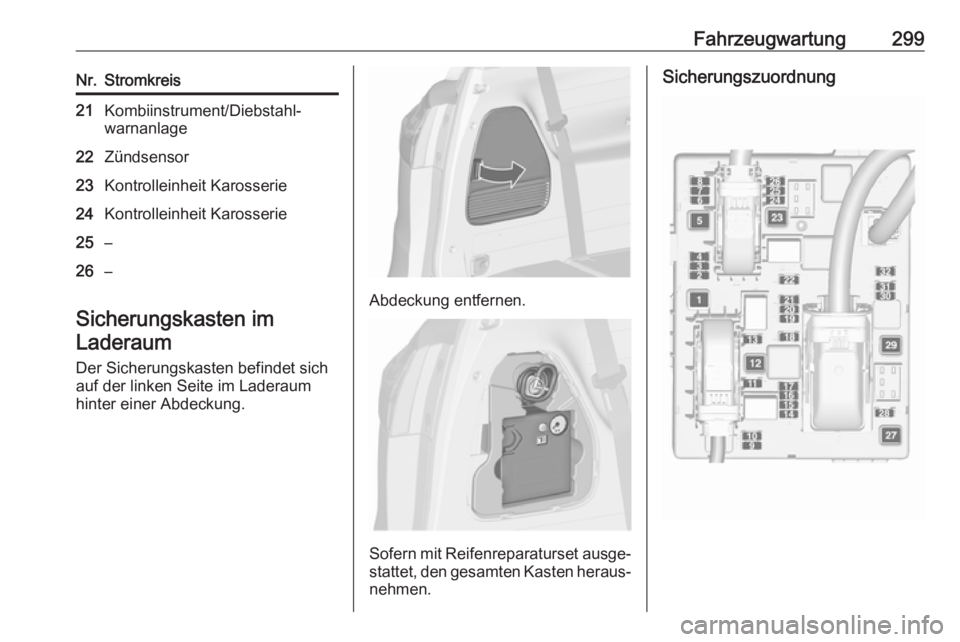

Fahrzeugwartung299Nr.Stromkreis21Kombiinstrument/Diebstahl‐
warnanlage22Zündsensor23Kontrolleinheit Karosserie24Kontrolleinheit Karosserie25–26–
Sicherungskasten im
Laderaum
Der Sicherungskasten befindet sich
auf der linken Seite im Laderaum hinter einer Abdeckung.
Abdeckung entfernen.
Sofern mit Reifenreparaturset ausge‐ stattet, den gesamten Kasten heraus‐nehmen.
Sicherungszuordnung

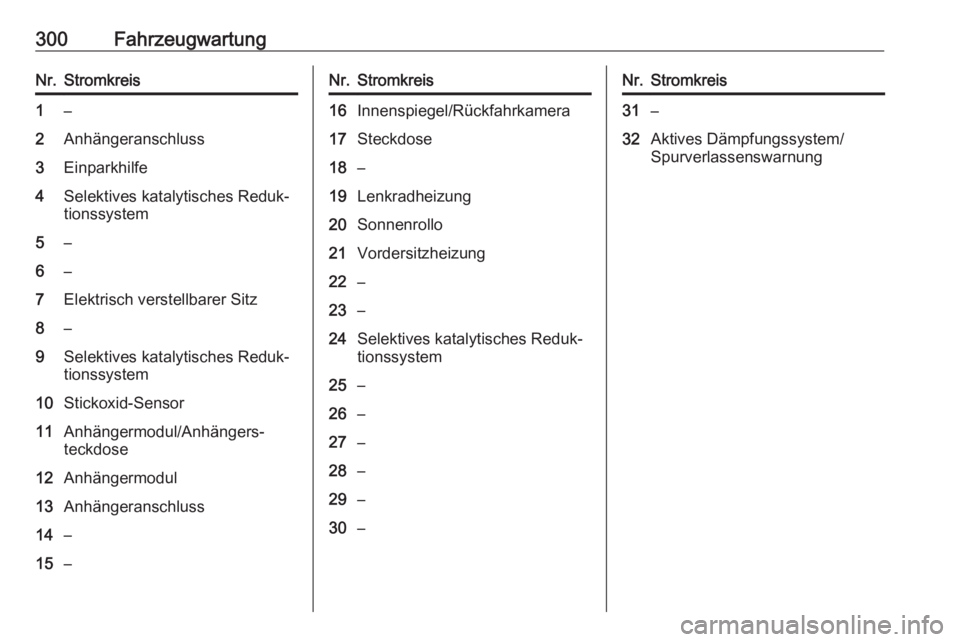

300FahrzeugwartungNr.Stromkreis1–2Anhängeranschluss3Einparkhilfe4Selektives katalytisches Reduk‐
tionssystem5–6–7Elektrisch verstellbarer Sitz8–9Selektives katalytisches Reduk‐
tionssystem10Stickoxid-Sensor11Anhängermodul/Anhängers‐
teckdose12Anhängermodul13Anhängeranschluss14–15–Nr.Stromkreis16Innenspiegel/Rückfahrkamera17Steckdose18–19Lenkradheizung20Sonnenrollo21Vordersitzheizung22–23–24Selektives katalytisches Reduk‐
tionssystem25–26–27–28–29–30–Nr.Stromkreis31–32Aktives Dämpfungssystem/
Spurverlassenswarnung

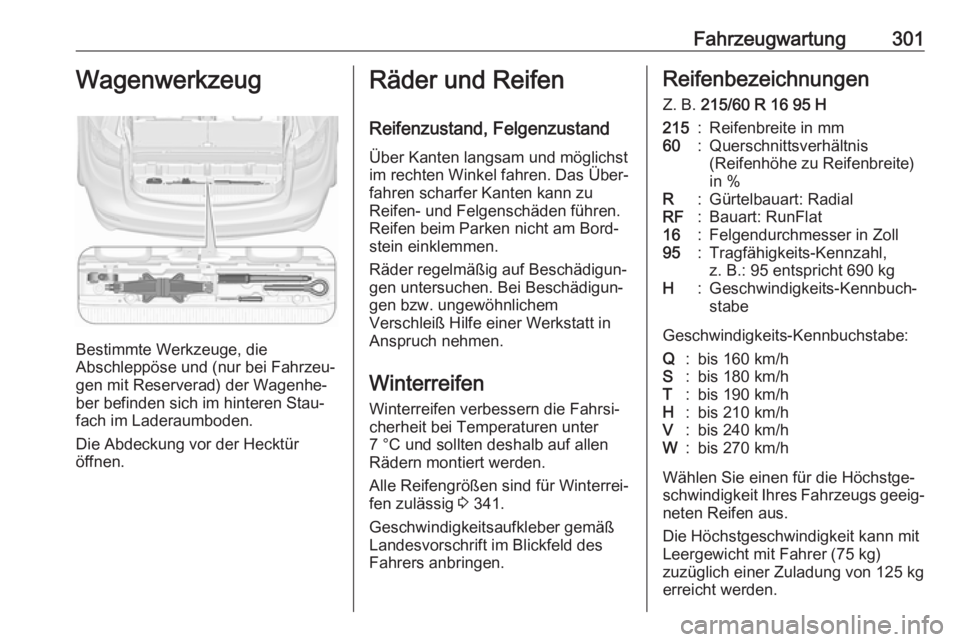

Fahrzeugwartung301Wagenwerkzeug
Bestimmte Werkzeuge, die
Abschleppöse und (nur bei Fahrzeu‐
gen mit Reserverad) der Wagenhe‐
ber befinden sich im hinteren Stau‐ fach im Laderaumboden.
Die Abdeckung vor der Hecktür
öffnen.
Räder und Reifen
Reifenzustand, Felgenzustand Über Kanten langsam und möglichst
im rechten Winkel fahren. Das Über‐
fahren scharfer Kanten kann zu
Reifen- und Felgenschäden führen.
Reifen beim Parken nicht am Bord‐
stein einklemmen.
Räder regelmäßig auf Beschädigun‐
gen untersuchen. Bei Beschädigun‐
gen bzw. ungewöhnlichem
Verschleiß Hilfe einer Werkstatt in
Anspruch nehmen.
Winterreifen
Winterreifen verbessern die Fahrsi‐ cherheit bei Temperaturen unter
7 °C und sollten deshalb auf allen
Rädern montiert werden.
Alle Reifengrößen sind für Winterrei‐
fen zulässig 3 341.
Geschwindigkeitsaufkleber gemäß
Landesvorschrift im Blickfeld des
Fahrers anbringen.Reifenbezeichnungen
Z. B. 215/60 R 16 95 H215:Reifenbreite in mm60:Querschnittsverhältnis
(Reifenhöhe zu Reifenbreite)
in %R:Gürtelbauart: RadialRF:Bauart: RunFlat16:Felgendurchmesser in Zoll95:Tragfähigkeits-Kennzahl,
z. B.: 95 entspricht 690 kgH:Geschwindigkeits-Kennbuch‐
stabe
Geschwindigkeits-Kennbuchstabe:
Q:bis 160 km/hS:bis 180 km/hT:bis 190 km/hH:bis 210 km/hV:bis 240 km/hW:bis 270 km/h
Wählen Sie einen für die Höchstge‐
schwindigkeit Ihres Fahrzeugs geeig‐ neten Reifen aus.
Die Höchstgeschwindigkeit kann mit
Leergewicht mit Fahrer (75 kg) zuzüglich einer Zuladung von 125 kg
erreicht werden.

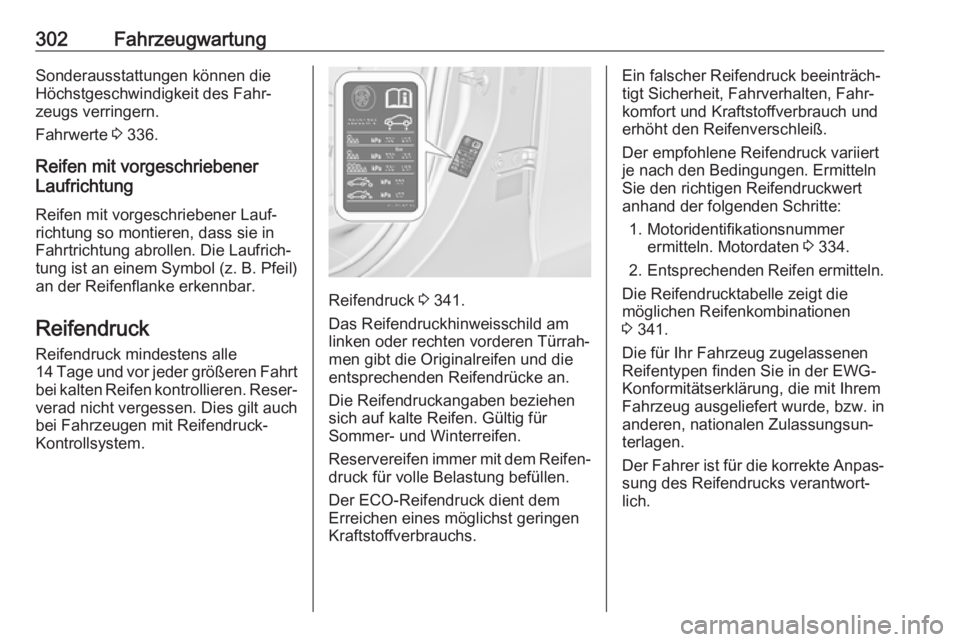

302FahrzeugwartungSonderausstattungen können die
Höchstgeschwindigkeit des Fahr‐
zeugs verringern.
Fahrwerte 3 336.
Reifen mit vorgeschriebener
Laufrichtung
Reifen mit vorgeschriebener Lauf‐
richtung so montieren, dass sie in
Fahrtrichtung abrollen. Die Laufrich‐ tung ist an einem Symbol (z. B. Pfeil)
an der Reifenflanke erkennbar.
Reifendruck Reifendruck mindestens alle
14 Tage und vor jeder größeren Fahrt bei kalten Reifen kontrollieren. Reser‐
verad nicht vergessen. Dies gilt auch
bei Fahrzeugen mit Reifendruck-
Kontrollsystem.
Reifendruck 3 341.
Das Reifendruckhinweisschild am
linken oder rechten vorderen Türrah‐
men gibt die Originalreifen und die
entsprechenden Reifendrücke an.
Die Reifendruckangaben beziehen
sich auf kalte Reifen. Gültig für
Sommer- und Winterreifen.
Reservereifen immer mit dem Reifen‐ druck für volle Belastung befüllen.
Der ECO-Reifendruck dient dem
Erreichen eines möglichst geringen
Kraftstoffverbrauchs.
Ein falscher Reifendruck beeinträch‐
tigt Sicherheit, Fahrverhalten, Fahr‐
komfort und Kraftstoffverbrauch und
erhöht den Reifenverschleiß.
Der empfohlene Reifendruck variiert
je nach den Bedingungen. Ermitteln
Sie den richtigen Reifendruckwert
anhand der folgenden Schritte:
1. Motoridentifikationsnummer ermitteln. Motordaten 3 334.
2. Entsprechenden Reifen ermitteln.
Die Reifendrucktabelle zeigt die
möglichen Reifenkombinationen
3 341.
Die für Ihr Fahrzeug zugelassenen
Reifentypen finden Sie in der EWG-
Konformitätserklärung, die mit Ihrem
Fahrzeug ausgeliefert wurde, bzw. in
anderen, nationalen Zulassungsun‐
terlagen.
Der Fahrer ist für die korrekte Anpas‐ sung des Reifendrucks verantwort‐
lich.

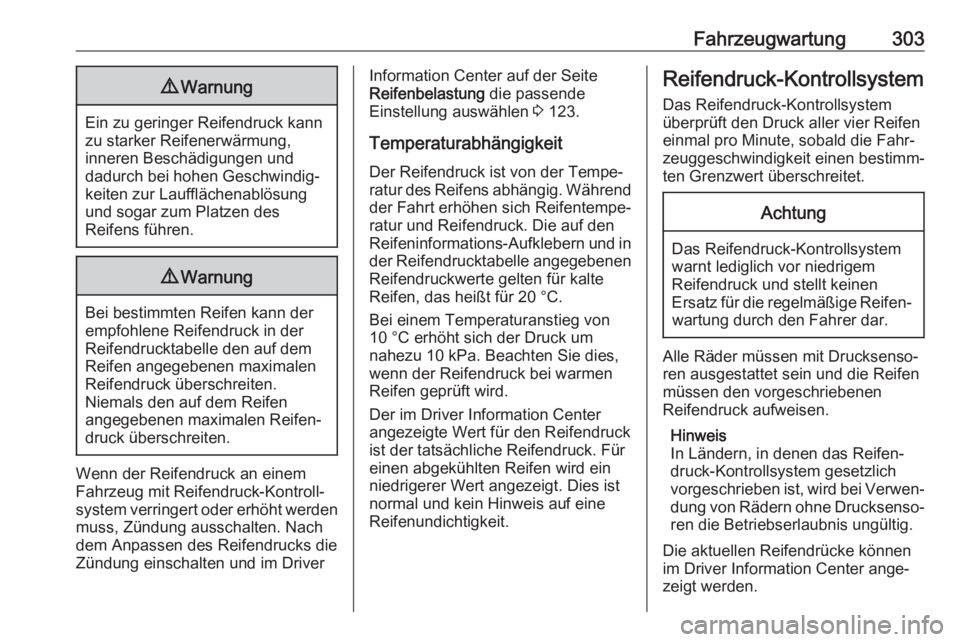

Fahrzeugwartung3039Warnung
Ein zu geringer Reifendruck kann
zu starker Reifenerwärmung,
inneren Beschädigungen und
dadurch bei hohen Geschwindig‐
keiten zur Laufflächenablösung
und sogar zum Platzen des
Reifens führen.
9 Warnung
Bei bestimmten Reifen kann der
empfohlene Reifendruck in der
Reifendrucktabelle den auf dem
Reifen angegebenen maximalen
Reifendruck überschreiten.
Niemals den auf dem Reifen
angegebenen maximalen Reifen‐
druck überschreiten.
Wenn der Reifendruck an einem
Fahrzeug mit Reifendruck-Kontroll‐
system verringert oder erhöht werden
muss, Zündung ausschalten. Nach
dem Anpassen des Reifendrucks die
Zündung einschalten und im Driver
Information Center auf der Seite
Reifenbelastung die passende
Einstellung auswählen 3 123.
Temperaturabhängigkeit Der Reifendruck ist von der Tempe‐
ratur des Reifens abhängig. Während
der Fahrt erhöhen sich Reifentempe‐
ratur und Reifendruck. Die auf den
Reifeninformations-Aufklebern und in der Reifendrucktabelle angegebenen
Reifendruckwerte gelten für kalte
Reifen, das heißt für 20 °C.
Bei einem Temperaturanstieg von
10 °C erhöht sich der Druck um
nahezu 10 kPa. Beachten Sie dies,
wenn der Reifendruck bei warmen Reifen geprüft wird.
Der im Driver Information Center
angezeigte Wert für den Reifendruck
ist der tatsächliche Reifendruck. Für
einen abgekühlten Reifen wird ein
niedrigerer Wert angezeigt. Dies ist
normal und kein Hinweis auf eine
Reifenundichtigkeit.Reifendruck-Kontrollsystem
Das Reifendruck-Kontrollsystem
überprüft den Druck aller vier Reifen
einmal pro Minute, sobald die Fahr‐
zeuggeschwindigkeit einen bestimm‐
ten Grenzwert überschreitet.Achtung
Das Reifendruck-Kontrollsystem
warnt lediglich vor niedrigem
Reifendruck und stellt keinen
Ersatz für die regelmäßige Reifen‐
wartung durch den Fahrer dar.
Alle Räder müssen mit Drucksenso‐
ren ausgestattet sein und die Reifen
müssen den vorgeschriebenen
Reifendruck aufweisen.
Hinweis
In Ländern, in denen das Reifen‐
druck-Kontrollsystem gesetzlich
vorgeschrieben ist, wird bei Verwen‐ dung von Rädern ohne Drucksenso‐
ren die Betriebserlaubnis ungültig.
Die aktuellen Reifendrücke können
im Driver Information Center ange‐
zeigt werden.

304Fahrzeugwartung

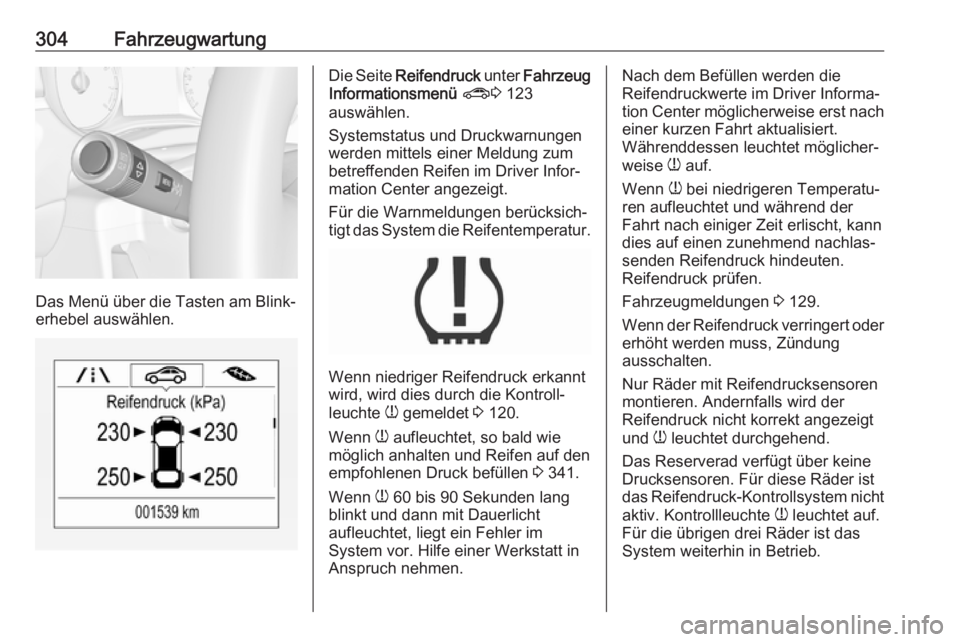

Das Menü über die Tasten am Blink‐
erhebel auswählen.
Die Seite Reifendruck unter Fahrzeug
Informationsmenü ? 3 123
auswählen.
Systemstatus und Druckwarnungen
werden mittels einer Meldung zum
betreffenden Reifen im Driver Infor‐
mation Center angezeigt.
Für die Warnmeldungen berücksich‐ tigt das System die Reifentemperatur.
Wenn niedriger Reifendruck erkannt
wird, wird dies durch die Kontroll‐
leuchte w gemeldet 3 120.
Wenn w aufleuchtet, so bald wie
möglich anhalten und Reifen auf den
empfohlenen Druck befüllen 3 341.
Wenn w 60 bis 90 Sekunden lang
blinkt und dann mit Dauerlicht
aufleuchtet, liegt ein Fehler im
System vor. Hilfe einer Werkstatt in Anspruch nehmen.
Nach dem Befüllen werden die
Reifendruckwerte im Driver Informa‐
tion Center möglicherweise erst nach
einer kurzen Fahrt aktualisiert.
Währenddessen leuchtet möglicher‐
weise w auf.
Wenn w bei niedrigeren Temperatu‐
ren aufleuchtet und während der
Fahrt nach einiger Zeit erlischt, kann
dies auf einen zunehmend nachlas‐ senden Reifendruck hindeuten.
Reifendruck prüfen.
Fahrzeugmeldungen 3 129.
Wenn der Reifendruck verringert oder
erhöht werden muss, Zündung
ausschalten.
Nur Räder mit Reifendrucksensoren
montieren. Andernfalls wird der
Reifendruck nicht korrekt angezeigt
und w leuchtet durchgehend.
Das Reserverad verfügt über keine
Drucksensoren. Für diese Räder ist
das Reifendruck-Kontrollsystem nicht
aktiv. Kontrollleuchte w leuchtet auf.
Für die übrigen drei Räder ist das
System weiterhin in Betrieb.

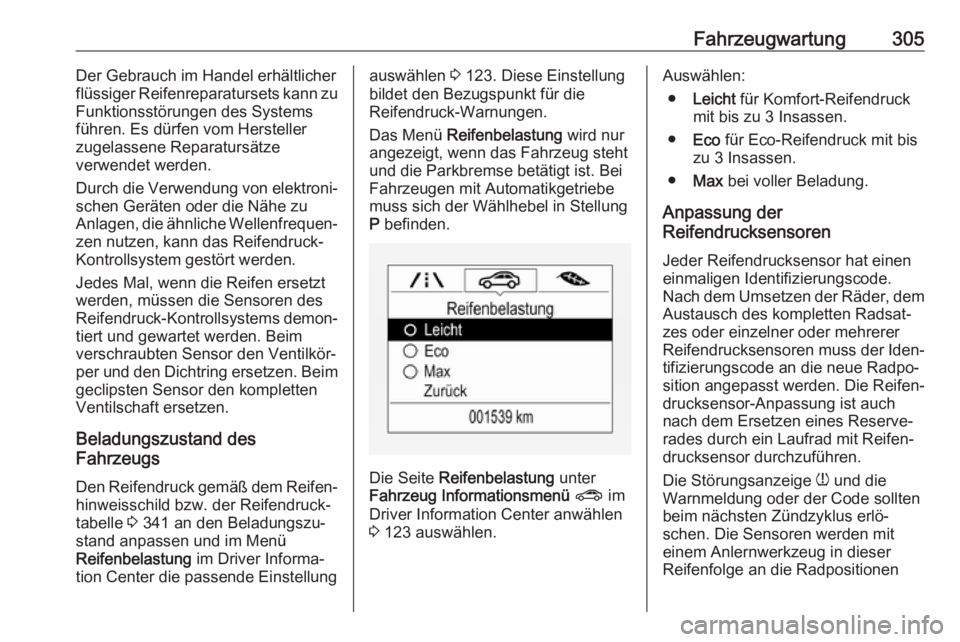

Fahrzeugwartung305Der Gebrauch im Handel erhältlicher
flüssiger Reifenreparatursets kann zu
Funktionsstörungen des Systems
führen. Es dürfen vom Hersteller
zugelassene Reparatursätze
verwendet werden.
Durch die Verwendung von elektroni‐
schen Geräten oder die Nähe zu
Anlagen, die ähnliche Wellenfrequen‐
zen nutzen, kann das Reifendruck-
Kontrollsystem gestört werden.
Jedes Mal, wenn die Reifen ersetzt
werden, müssen die Sensoren des
Reifendruck-Kontrollsystems demon‐ tiert und gewartet werden. Beim
verschraubten Sensor den Ventilkör‐ per und den Dichtring ersetzen. Beim
geclipsten Sensor den kompletten
Ventilschaft ersetzen.
Beladungszustand des
Fahrzeugs
Den Reifendruck gemäß dem Reifen‐
hinweisschild bzw. der Reifendruck‐
tabelle 3 341 an den Beladungszu‐
stand anpassen und im Menü
Reifenbelastung im Driver Informa‐
tion Center die passende Einstellungauswählen 3 123. Diese Einstellung
bildet den Bezugspunkt für die
Reifendruck-Warnungen.
Das Menü Reifenbelastung wird nur
angezeigt, wenn das Fahrzeug steht
und die Parkbremse betätigt ist. Bei
Fahrzeugen mit Automatikgetriebe
muss sich der Wählhebel in Stellung
P befinden.
Die Seite Reifenbelastung unter
Fahrzeug Informationsmenü ? im
Driver Information Center anwählen
3 123 auswählen.
Auswählen:
● Leicht für Komfort-Reifendruck
mit bis zu 3 Insassen.
● Eco für Eco-Reifendruck mit bis
zu 3 Insassen.
● Max bei voller Beladung.
Anpassung der
Reifendrucksensoren
Jeder Reifendrucksensor hat einen
einmaligen Identifizierungscode.
Nach dem Umsetzen der Räder, dem
Austausch des kompletten Radsat‐
zes oder einzelner oder mehrerer
Reifendrucksensoren muss der Iden‐
tifizierungscode an die neue Radpo‐
sition angepasst werden. Die Reifen‐
drucksensor-Anpassung ist auch
nach dem Ersetzen eines Reserve‐
rades durch ein Laufrad mit Reifen‐ drucksensor durchzuführen.
Die Störungsanzeige w und die
Warnmeldung oder der Code sollten
beim nächsten Zündzyklus erlö‐
schen. Die Sensoren werden mit
einem Anlernwerkzeug in dieser
Reifenfolge an die Radpositionen

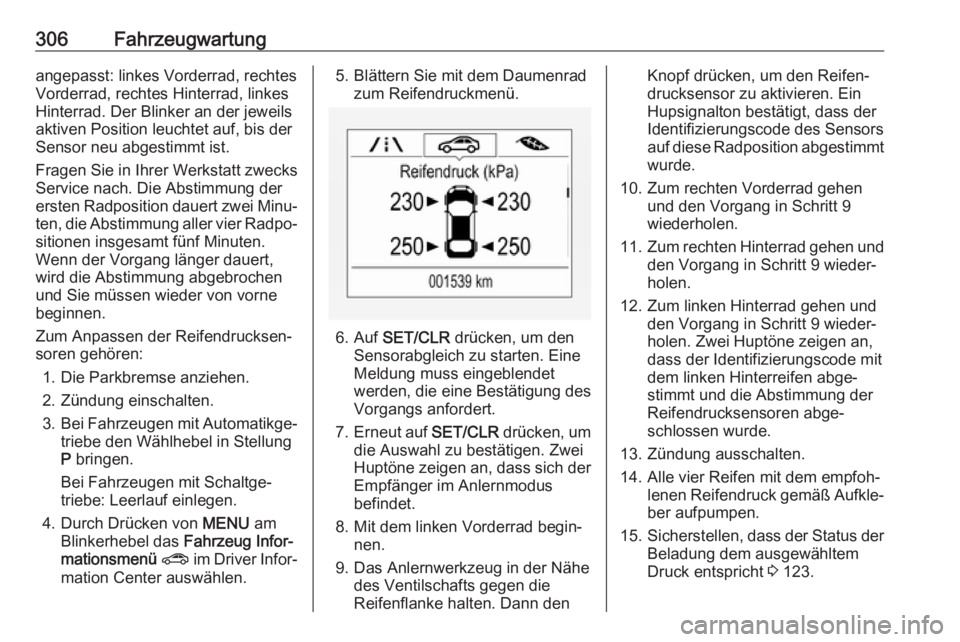

306Fahrzeugwartungangepasst: linkes Vorderrad, rechtes
Vorderrad, rechtes Hinterrad, linkes
Hinterrad. Der Blinker an der jeweils
aktiven Position leuchtet auf, bis der
Sensor neu abgestimmt ist.
Fragen Sie in Ihrer Werkstatt zwecks
Service nach. Die Abstimmung der
ersten Radposition dauert zwei Minu‐
ten, die Abstimmung aller vier Radpo‐
sitionen insgesamt fünf Minuten.
Wenn der Vorgang länger dauert,
wird die Abstimmung abgebrochen
und Sie müssen wieder von vorne
beginnen.
Zum Anpassen der Reifendrucksen‐
soren gehören:
1. Die Parkbremse anziehen.
2. Zündung einschalten.
3. Bei Fahrzeugen mit Automatikge‐
triebe den Wählhebel in Stellung
P bringen.
Bei Fahrzeugen mit Schaltge‐
triebe: Leerlauf einlegen.
4. Durch Drücken von MENU am
Blinkerhebel das Fahrzeug Infor‐
mationsmenü ? im Driver Infor‐
mation Center auswählen.5. Blättern Sie mit dem Daumenrad zum Reifendruckmenü.
6. Auf SET/CLR drücken, um den
Sensorabgleich zu starten. Eine
Meldung muss eingeblendet
werden, die eine Bestätigung des
Vorgangs anfordert.
7. Erneut auf SET/CLR drücken, um
die Auswahl zu bestätigen. Zwei
Huptöne zeigen an, dass sich der Empfänger im Anlernmodus
befindet.
8. Mit dem linken Vorderrad begin‐ nen.
9. Das Anlernwerkzeug in der Nähe des Ventilschafts gegen die
Reifenflanke halten. Dann den
Knopf drücken, um den Reifen‐
drucksensor zu aktivieren. Ein
Hupsignalton bestätigt, dass der
Identifizierungscode des Sensors
auf diese Radposition abgestimmt wurde.
10. Zum rechten Vorderrad gehen und den Vorgang in Schritt 9wiederholen.
11. Zum rechten Hinterrad gehen und
den Vorgang in Schritt 9 wieder‐
holen.
12. Zum linken Hinterrad gehen und den Vorgang in Schritt 9 wieder‐
holen. Zwei Huptöne zeigen an,
dass der Identifizierungscode mit
dem linken Hinterreifen abge‐
stimmt und die Abstimmung der
Reifendrucksensoren abge‐
schlossen wurde.
13. Zündung ausschalten.
14. Alle vier Reifen mit dem empfoh‐ lenen Reifendruck gemäß Aufkle‐ber aufpumpen.
15. Sicherstellen, dass der Status der
Beladung dem ausgewähltem
Druck entspricht 3 123.

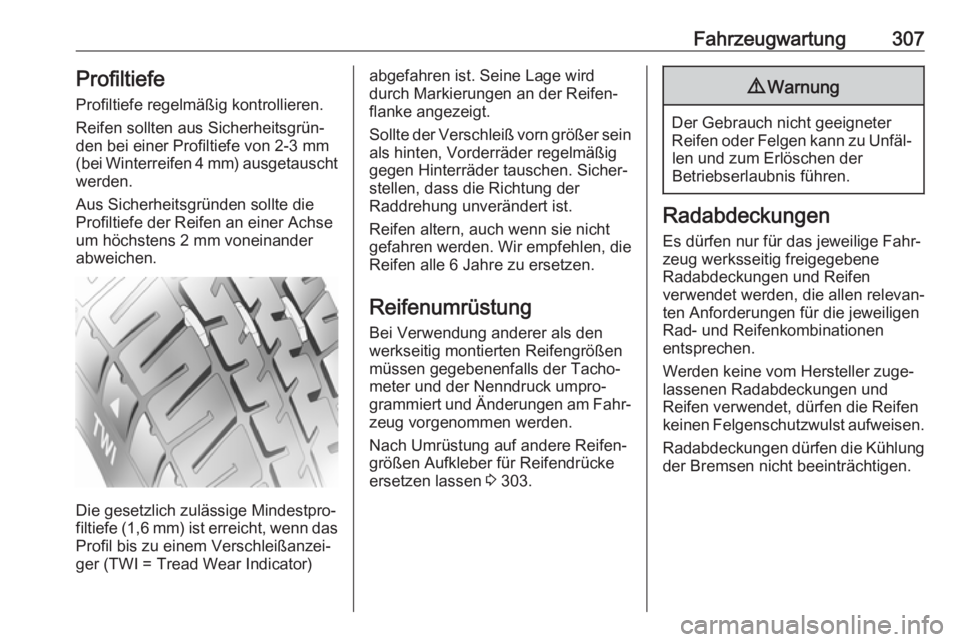

Fahrzeugwartung307ProfiltiefeProfiltiefe regelmäßig kontrollieren.
Reifen sollten aus Sicherheitsgrün‐
den bei einer Profiltiefe von 2-3 mm (bei Winterreifen 4 mm) ausgetauscht
werden.
Aus Sicherheitsgründen sollte die
Profiltiefe der Reifen an einer Achse
um höchstens 2 mm voneinander
abweichen.
Die gesetzlich zulässige Mindestpro‐
filtiefe (1,6 mm) ist erreicht, wenn das Profil bis zu einem Verschleißanzei‐
ger (TWI = Tread Wear Indicator)
abgefahren ist. Seine Lage wird
durch Markierungen an der Reifen‐
flanke angezeigt.
Sollte der Verschleiß vorn größer sein als hinten, Vorderräder regelmäßig
gegen Hinterräder tauschen. Sicher‐
stellen, dass die Richtung der
Raddrehung unverändert ist.
Reifen altern, auch wenn sie nicht
gefahren werden. Wir empfehlen, die
Reifen alle 6 Jahre zu ersetzen.
Reifenumrüstung Bei Verwendung anderer als den
werkseitig montierten Reifengrößen
müssen gegebenenfalls der Tacho‐
meter und der Nenndruck umpro‐
grammiert und Änderungen am Fahr‐
zeug vorgenommen werden.
Nach Umrüstung auf andere Reifen‐
größen Aufkleber für Reifendrücke
ersetzen lassen 3 303.9 Warnung
Der Gebrauch nicht geeigneter
Reifen oder Felgen kann zu Unfäl‐ len und zum Erlöschen der
Betriebserlaubnis führen.
Radabdeckungen
Es dürfen nur für das jeweilige Fahr‐
zeug werksseitig freigegebene
Radabdeckungen und Reifen
verwendet werden, die allen relevan‐
ten Anforderungen für die jeweiligen
Rad- und Reifenkombinationen
entsprechen.
Werden keine vom Hersteller zuge‐
lassenen Radabdeckungen und
Reifen verwendet, dürfen die Reifen
keinen Felgenschutzwulst aufweisen.
Radabdeckungen dürfen die Kühlung der Bremsen nicht beeinträchtigen.

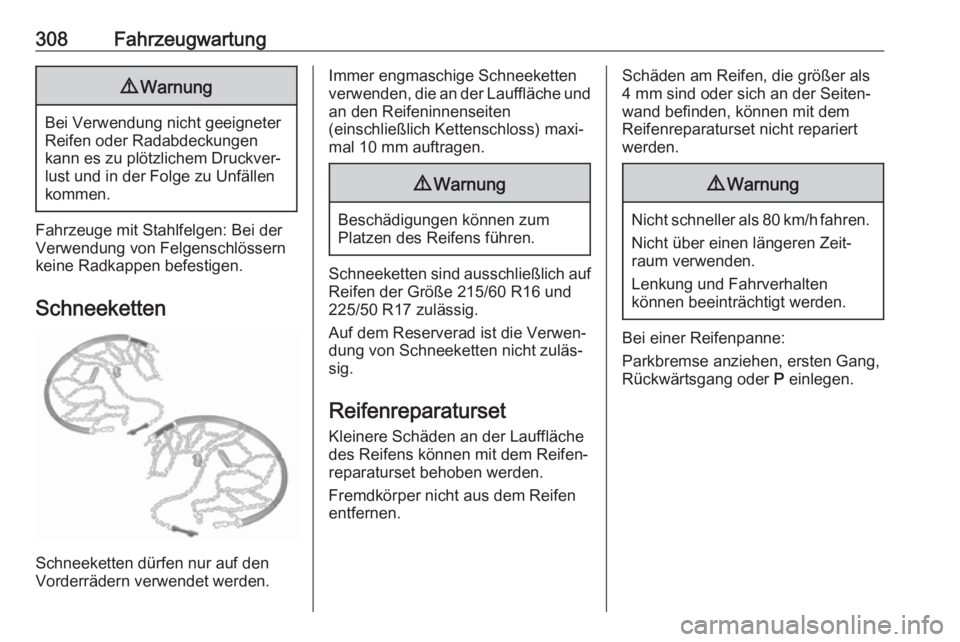

308Fahrzeugwartung9Warnung
Bei Verwendung nicht geeigneter
Reifen oder Radabdeckungen
kann es zu plötzlichem Druckver‐
lust und in der Folge zu Unfällen
kommen.
Fahrzeuge mit Stahlfelgen: Bei der
Verwendung von Felgenschlössern
keine Radkappen befestigen.
Schneeketten
Schneeketten dürfen nur auf den
Vorderrädern verwendet werden.
Immer engmaschige Schneeketten verwenden, die an der Lauffläche und
an den Reifeninnenseiten
(einschließlich Kettenschloss) maxi‐
mal 10 mm auftragen.9 Warnung
Beschädigungen können zum
Platzen des Reifens führen.
Schneeketten sind ausschließlich auf
Reifen der Größe 215/60 R16 und
225/50 R17 zulässig.
Auf dem Reserverad ist die Verwen‐
dung von Schneeketten nicht zuläs‐
sig.
Reifenreparaturset Kleinere Schäden an der Lauffläche
des Reifens können mit dem Reifen‐
reparaturset behoben werden.
Fremdkörper nicht aus dem Reifen
entfernen.
Schäden am Reifen, die größer als 4 mm sind oder sich an der Seiten‐
wand befinden, können mit dem
Reifenreparaturset nicht repariert
werden.9 Warnung
Nicht schneller als 80 km/h fahren.
Nicht über einen längeren Zeit‐
raum verwenden.
Lenkung und Fahrverhalten
können beeinträchtigt werden.
Bei einer Reifenpanne:
Parkbremse anziehen, ersten Gang,
Rückwärtsgang oder P einlegen.
