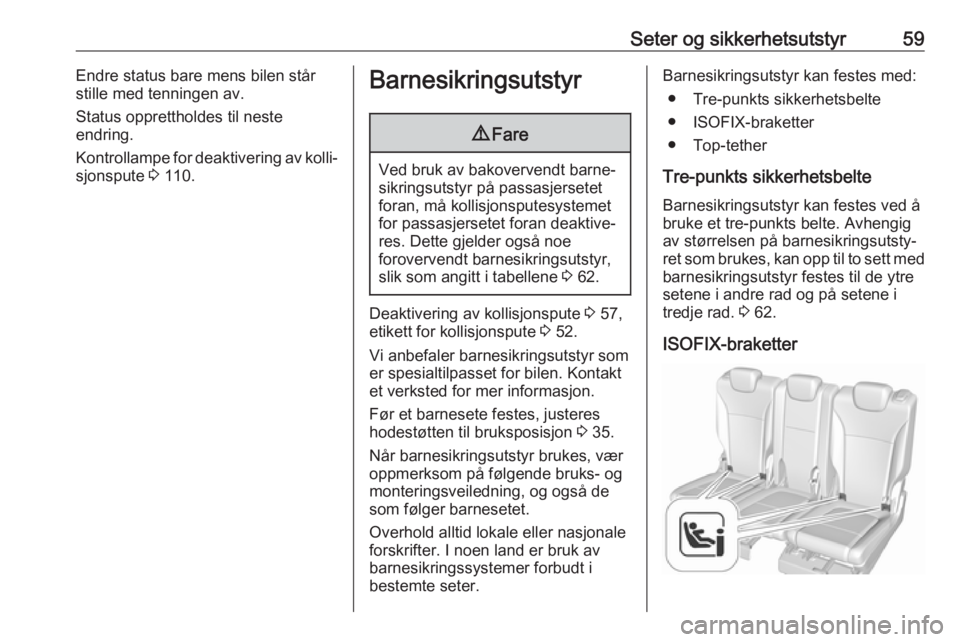

Seter og sikkerhetsutstyr59Endre status bare mens bilen står
stille med tenningen av.
Status opprettholdes til neste
endring.
Kontrollampe for deaktivering av kolli‐
sjonspute 3 110.Barnesikringsutstyr9 Fare
Ved bruk av bakovervendt barne‐
sikringsutstyr på passasjersetet
foran, må kollisjonsputesystemet
for passasjersetet foran deaktive‐
res. Dette gjelder også noe
forovervendt barnesikringsutstyr,
slik som angitt i tabellene 3 62.
Deaktivering av kollisjonspute 3 57,
etikett for kollisjonspute 3 52.
Vi anbefaler barnesikringsutstyr som er spesialtilpasset for bilen. Kontakt
et verksted for mer informasjon.
Før et barnesete festes, justeres
hodestøtten til bruksposisjon 3 35.
Når barnesikringsutstyr brukes, vær
oppmerksom på følgende bruks- og
monteringsveiledning, og også de
som følger barnesetet.
Overhold alltid lokale eller nasjonale
forskrifter. I noen land er bruk av
barnesikringssystemer forbudt i
bestemte seter.
Barnesikringsutstyr kan festes med:
● Tre-punkts sikkerhetsbelte
● ISOFIX-braketter
● Top-tether
Tre-punkts sikkerhetsbelte
Barnesikringsutstyr kan festes ved å
bruke et tre-punkts belte. Avhengig
av størrelsen på barnesikringsutsty‐ ret som brukes, kan opp til to sett med barnesikringsutstyr festes til de ytre
setene i andre rad og på setene i
tredje rad. 3 62.
ISOFIX-braketter

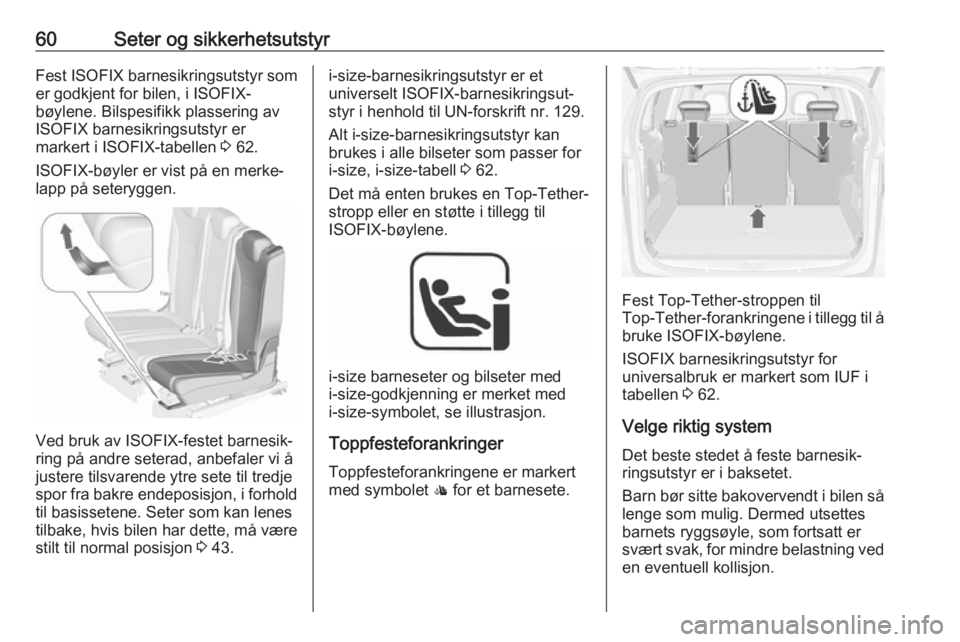

60Seter og sikkerhetsutstyrFest ISOFIX barnesikringsutstyr som
er godkjent for bilen, i ISOFIX-
bøylene. Bilspesifikk plassering av
ISOFIX barnesikringsutstyr er
markert i ISOFIX-tabellen 3 62.
ISOFIX-bøyler er vist på en merke‐
lapp på seteryggen.
Ved bruk av ISOFIX-festet barnesik‐ ring på andre seterad, anbefaler vi å
justere tilsvarende ytre sete til tredje
spor fra bakre endeposisjon, i forhold
til basissetene. Seter som kan lenes
tilbake, hvis bilen har dette, må være
stilt til normal posisjon 3 43.
i-size-barnesikringsutstyr er et
universelt ISOFIX-barnesikringsut‐ styr i henhold til UN-forskrift nr. 129.
Alt i-size-barnesikringsutstyr kan
brukes i alle bilseter som passer for
i-size, i-size-tabell 3 62.
Det må enten brukes en Top-Tether- stropp eller en støtte i tillegg til
ISOFIX-bøylene.
i-size barneseter og bilseter med
i-size-godkjenning er merket med
i-size-symbolet, se illustrasjon.
Toppfesteforankringer
Toppfesteforankringene er markert
med symbolet : for et barnesete.
Fest Top-Tether-stroppen til
Top-Tether -forankringene i tillegg til å
bruke ISOFIX-bøylene.
ISOFIX barnesikringsutstyr for
universalbruk er markert som IUF i
tabellen 3 62.
Velge riktig system Det beste stedet å feste barnesik‐
ringsutstyr er i baksetet.
Barn bør sitte bakovervendt i bilen så
lenge som mulig. Dermed utsettes
barnets ryggsøyle, som fortsatt er
svært svak, for mindre belastning ved
en eventuell kollisjon.

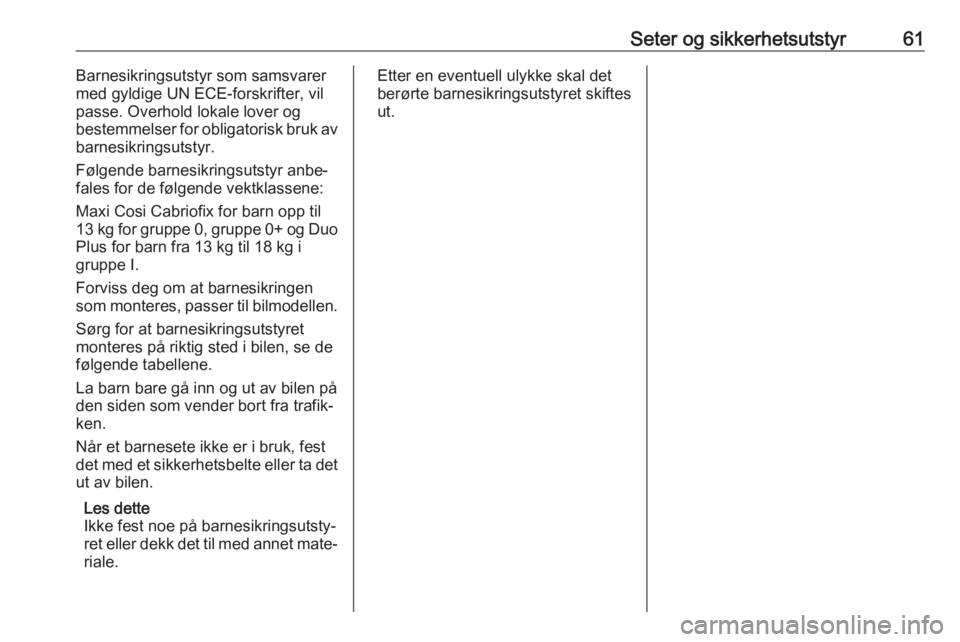

Seter og sikkerhetsutstyr61Barnesikringsutstyr som samsvarer
med gyldige UN ECE-forskrifter, vil
passe. Overhold lokale lover og
bestemmelser for obligatorisk bruk av
barnesikringsutstyr.
Følgende barnesikringsutstyr anbe‐
fales for de følgende vektklassene:
Maxi Cosi Cabriofix for barn opp til
13 kg for gruppe 0, gruppe 0+ og Duo Plus for barn fra 13 kg til 18 kg i
gruppe I.
Forviss deg om at barnesikringen
som monteres, passer til bilmodellen.
Sørg for at barnesikringsutstyret
monteres på riktig sted i bilen, se de
følgende tabellene.
La barn bare gå inn og ut av bilen på
den siden som vender bort fra trafik‐
ken.
Når et barnesete ikke er i bruk, fest
det med et sikkerhetsbelte eller ta det
ut av bilen.
Les dette
Ikke fest noe på barnesikringsutsty‐
ret eller dekk det til med annet mate‐
riale.Etter en eventuell ulykke skal det
berørte barnesikringsutstyret skiftes ut.

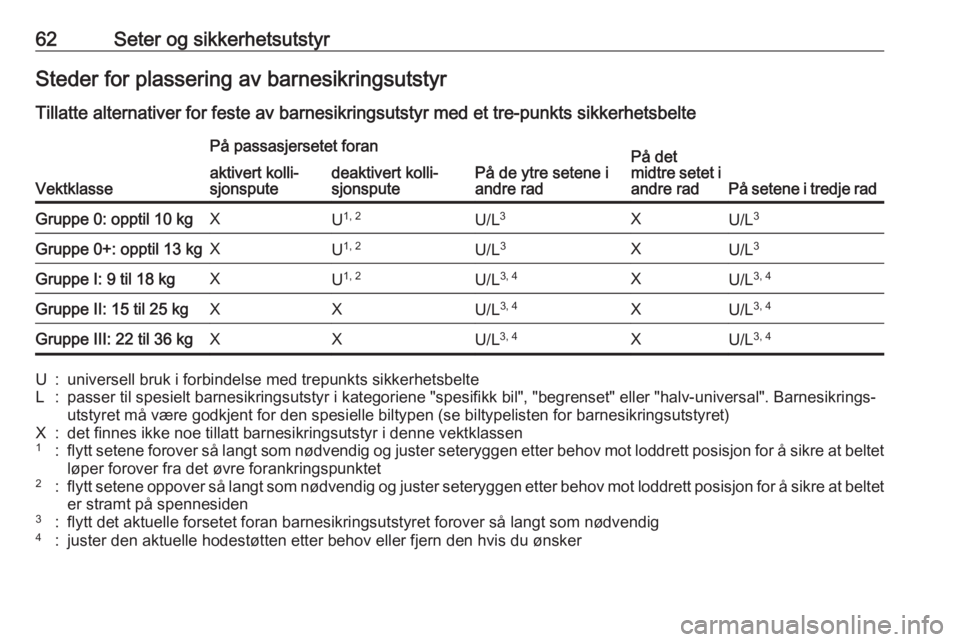

62Seter og sikkerhetsutstyrSteder for plassering av barnesikringsutstyr
Tillatte alternativer for feste av barnesikringsutstyr med et tre-punkts sikkerhetsbelte
Vektklasse
På passasjersetet foran
På de ytre setene i
andre radPå det
midtre setet i andre rad
På setene i tredje rad
aktivert kolli‐
sjonsputedeaktivert kolli‐
sjonsputeGruppe 0: opptil 10 kgXU 1, 2U/L 3XU/L3Gruppe 0+: opptil 13 kgXU1, 2U/L 3XU/L3Gruppe I: 9 til 18 kgXU1, 2U/L 3, 4XU/L3, 4Gruppe II: 15 til 25 kgXXU/L 3, 4XU/L3, 4Gruppe III: 22 til 36 kgXXU/L3, 4XU/L 3, 4U:universell bruk i forbindelse med trepunkts sikkerhetsbelteL:passer til spesielt barnesikringsutstyr i kategoriene "spesifikk bil", "begrenset" eller "halv-universal". Barnesikrings‐
utstyret må være godkjent for den spesielle biltypen (se biltypelisten for barnesikringsutstyret)X:det finnes ikke noe tillatt barnesikringsutstyr i denne vektklassen1:flytt setene forover så langt som nødvendig og juster seteryggen etter behov mot loddrett posisjon for å sikre at beltet
løper forover fra det øvre forankringspunktet2:flytt setene oppover så langt som nødvendig og juster seteryggen etter behov mot loddrett posisjon for å sikre at beltet
er stramt på spennesiden3:flytt det aktuelle forsetet foran barnesikringsutstyret forover så langt som nødvendig4:juster den aktuelle hodestøtten etter behov eller fjern den hvis du ønsker

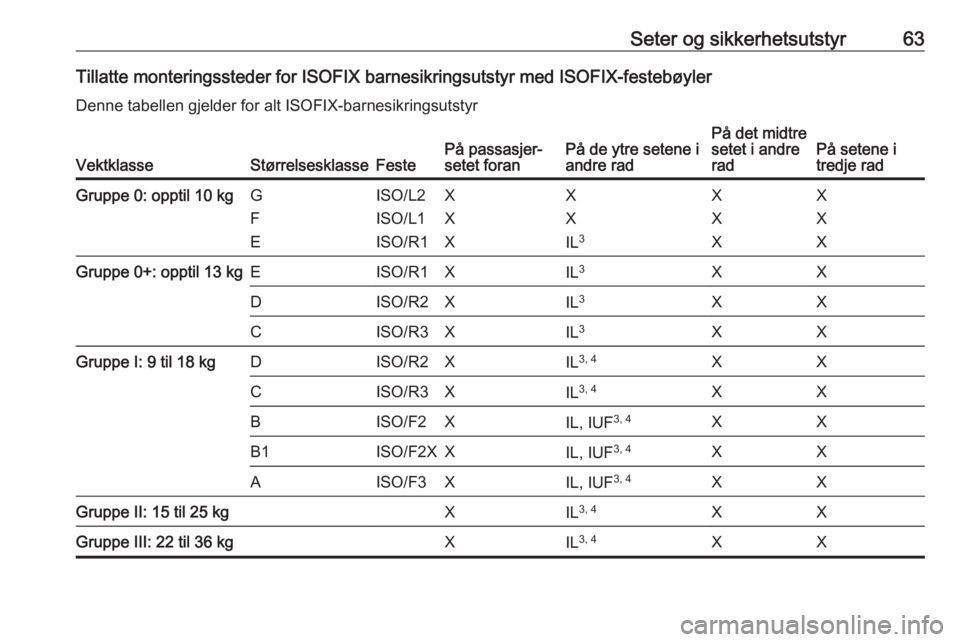

Seter og sikkerhetsutstyr63Tillatte monteringssteder for ISOFIX barnesikringsutstyr med ISOFIX-festebøylerDenne tabellen gjelder for alt ISOFIX-barnesikringsutstyr
VektklasseStørrelsesklasseFestePå passasjer‐
setet foranPå de ytre setene i
andre radPå det midtre
setet i andre
radPå setene i
tredje radGruppe 0: opptil 10 kgG
F
EISO/L2
ISO/L1
ISO/R1X
X
XX
X
IL 3X
X
XX
X
XGruppe 0+: opptil 13 kgEISO/R1XIL 3XXDISO/R2XIL 3XXCISO/R3XIL3XXGruppe I: 9 til 18 kgDISO/R2XIL3, 4XXCISO/R3XIL3, 4XXBISO/F2XIL, IUF 3, 4XXB1ISO/F2XXIL, IUF3, 4XXAISO/F3XIL, IUF3, 4XXGruppe II: 15 til 25 kgXIL3, 4XXGruppe III: 22 til 36 kgXIL3, 4XX

64Seter og sikkerhetsutstyrIL:passer til det spesielle ISOFIX barnesikringsutstyret i kategoriene "bestemt bil", "begrenset" eller "halv-universell".ISOFIX-barnesikringsutstyret må være godkjent for den spesielle biltypen (se biltypelisten for barnesikringsutstyret)IUF:passer for ISOFIX forovervendt barnesikringsutstyr av universell kategori godkjent for bruk i denne vektklassenX:det finnes ikke noe godkjent ISOFIX barnesikringsutstyr for denne vektklassen1:flytt setene forover så langt som nødvendig og juster seteryggen etter behov mot loddrett posisjon for å sikre atbeltet løper forover fra det øvre forankringspunktet2:flytt setene oppover så langt som nødvendig og juster seteryggen etter behov mot loddrett posisjon for å sikre at beltet er stramt på spennesiden3:flytt det aktuelle forsetet foran barnesikringsutstyret forover så langt som nødvendig4:juster den aktuelle hodestøtten etter behov eller fjern den hvis du ønskerA - ISO//F3:forovervendt barnesete for de største barna i vektklasse 9 til 18 kg.B - ISO//F2:forovervendt barnesete for de minste barna i vektklasse 9 til 18 kg.B1 - ISO//F2X:forovervendt barnesete for de minste barna i vektklasse 9 til 18 kg.C - ISO//R3:bakovervendt barnesete for de største barna i vektklassen opp til 18 kg.D - ISO//R2:bakovervendt barnesete for de mindre barna i vektklassen opp til 18 kg.E - ISO//R1:bakovervendt barnesete for småbarn i vektklassen opp til 13 kg.
Tillatte monteringssteder for i-Size barnesikringsutstyr med ISOFIX-festebøyler
På passasjersetet foran
På de ytre setene i andre radPå det midtre
setet i andre radPå setene i tredje rad
aktivert kollisjons‐
putedeaktivert kolli‐
sjonsputei-Size
barnesikringsutstyrXXi - UXXi - U:passer for "universelt" i-Size forovervendt eller bakovervendt barnesikringsutstyrX:seteposisjon passer ikke for "universelt" i-Size barnesikringsutstyr

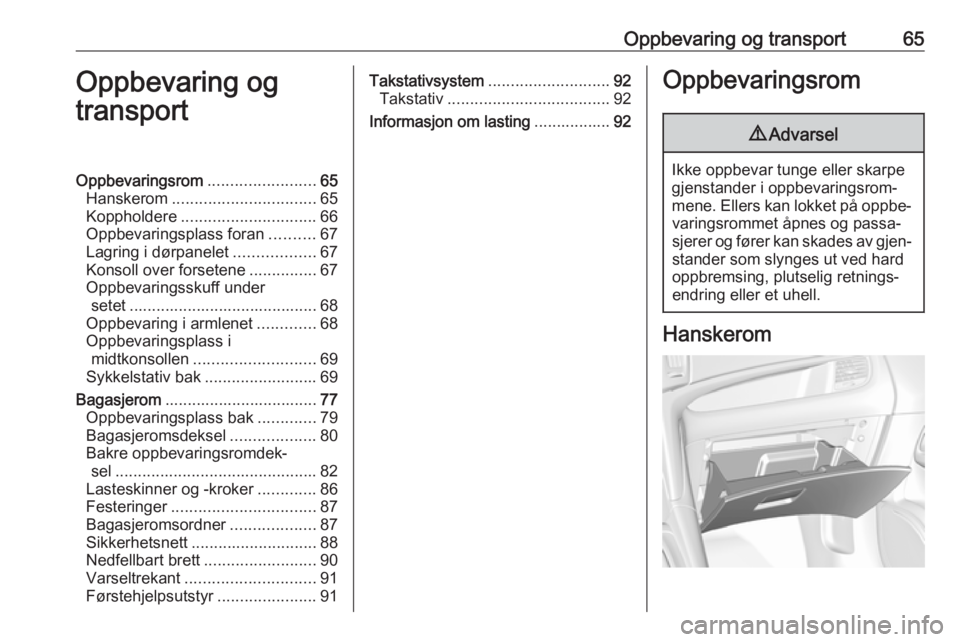

Oppbevaring og transport65Oppbevaring og
transportOppbevaringsrom ........................65
Hanskerom ................................ 65
Koppholdere .............................. 66
Oppbevaringsplass foran ..........67
Lagring i dørpanelet ..................67
Konsoll over forsetene ...............67
Oppbevaringsskuff under setet .......................................... 68
Oppbevaring i armlenet .............68
Oppbevaringsplass i midtkonsollen ........................... 69
Sykkelstativ bak .........................69
Bagasjerom .................................. 77
Oppbevaringsplass bak .............79
Bagasjeromsdeksel ...................80
Bakre oppbevaringsromdek‐ sel ............................................. 82
Lasteskinner og -kroker .............86
Festeringer ................................ 87
Bagasjeromsordner ...................87
Sikkerhetsnett ............................ 88
Nedfellbart brett .........................90
Varseltrekant ............................. 91
Førstehjelpsutstyr ......................91Takstativsystem ........................... 92
Takstativ .................................... 92
Informasjon om lasting .................92Oppbevaringsrom9Advarsel
Ikke oppbevar tunge eller skarpe
gjenstander i oppbevaringsrom‐ mene. Ellers kan lokket på oppbe‐ varingsrommet åpnes og passa‐
sjerer og fører kan skades av gjen‐
stander som slynges ut ved hard oppbremsing, plutselig retnings‐
endring eller et uhell.
Hanskerom

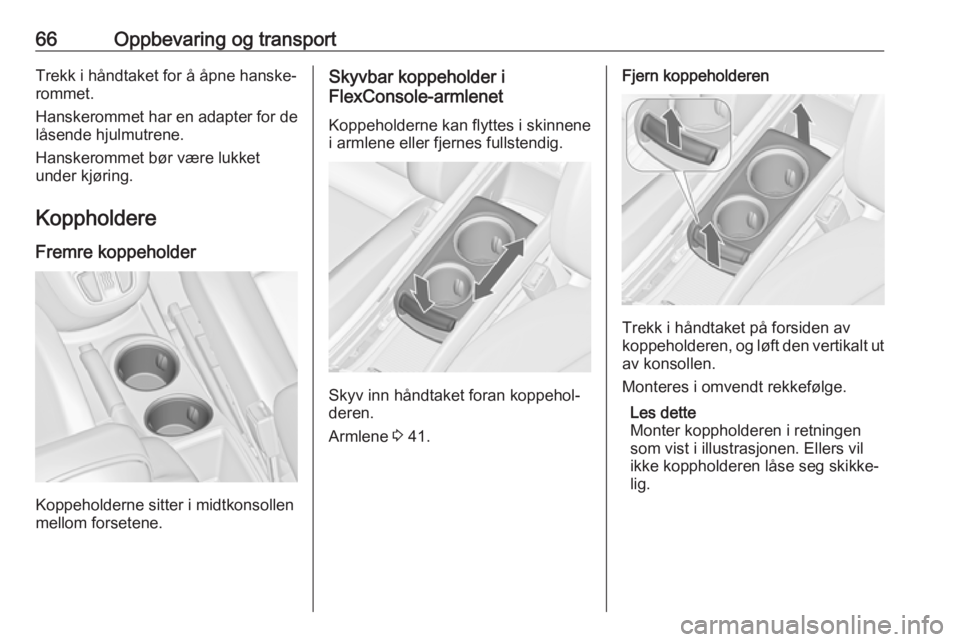

66Oppbevaring og transportTrekk i håndtaket for å åpne hanske‐rommet.
Hanskerommet har en adapter for de låsende hjulmutrene.
Hanskerommet bør være lukket
under kjøring.
Koppholdere
Fremre koppeholder
Koppeholderne sitter i midtkonsollen
mellom forsetene.
Skyvbar koppeholder i
FlexConsole-armlenet
Koppeholderne kan flyttes i skinnene i armlene eller fjernes fullstendig.
Skyv inn håndtaket foran koppehol‐
deren.
Armlene 3 41.
Fjern koppeholderen
Trekk i håndtaket på forsiden av
koppeholderen, og løft den vertikalt ut av konsollen.
Monteres i omvendt rekkefølge.
Les dette
Monter koppholderen i retningen
som vist i illustrasjonen. Ellers vil
ikke koppholderen låse seg skikke‐
lig.

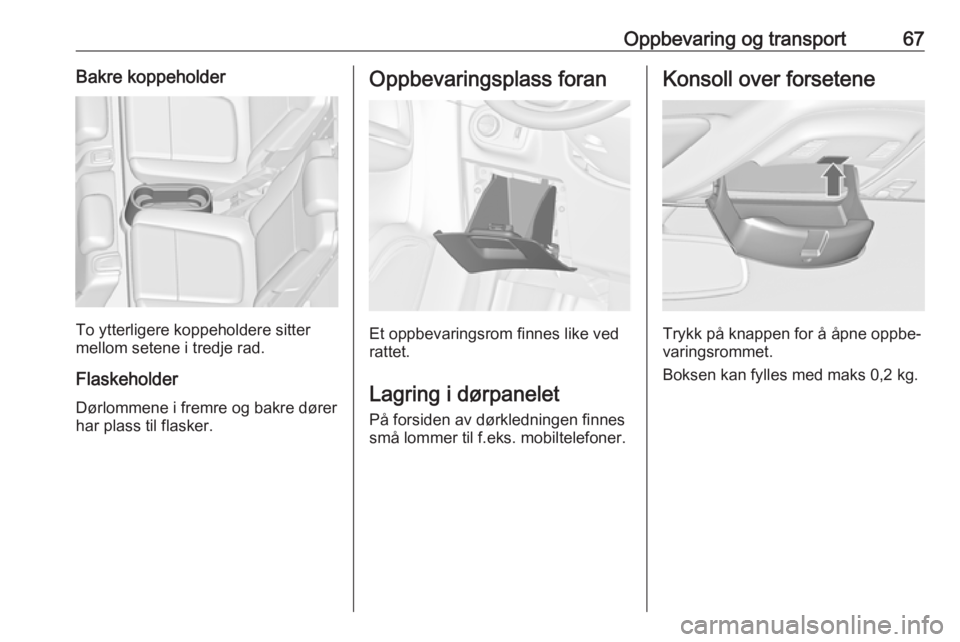

Oppbevaring og transport67Bakre koppeholder
To ytterligere koppeholdere sitter
mellom setene i tredje rad.
Flaskeholder
Dørlommene i fremre og bakre dører har plass til flasker.
Oppbevaringsplass foran
Et oppbevaringsrom finnes like ved
rattet.
Lagring i dørpanelet På forsiden av dørkledningen finnes
små lommer til f.eks. mobiltelefoner.
Konsoll over forsetene
Trykk på knappen for å åpne oppbe‐
varingsrommet.
Boksen kan fylles med maks 0,2 kg.

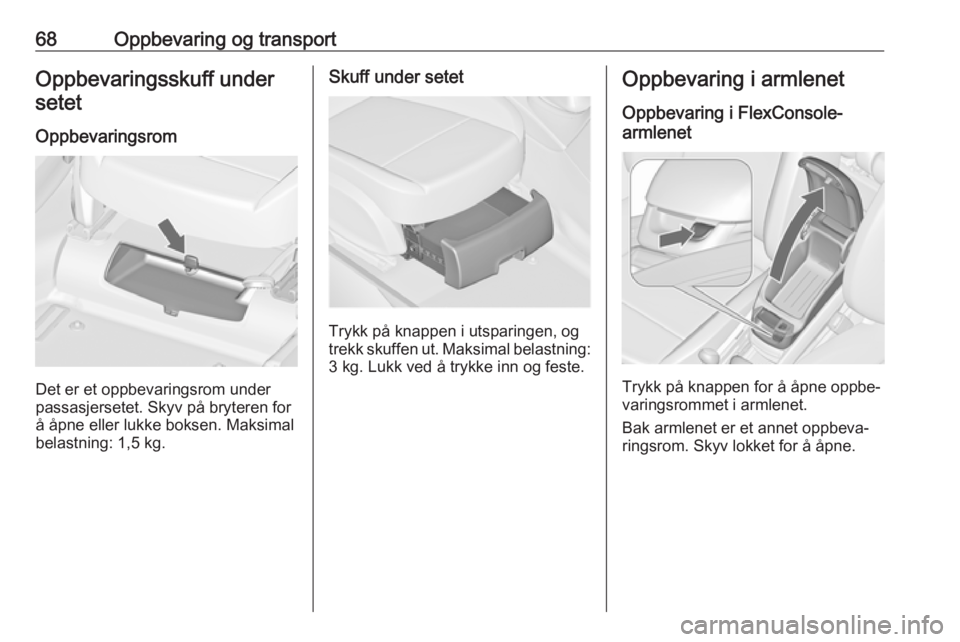

68Oppbevaring og transportOppbevaringsskuff undersetet
Oppbevaringsrom
Det er et oppbevaringsrom under
passasjersetet. Skyv på bryteren for å åpne eller lukke boksen. Maksimal
belastning: 1,5 kg.
Skuff under setet
Trykk på knappen i utsparingen, og
trekk skuffen ut. Maksimal belastning: 3 kg. Lukk ved å trykke inn og feste.
Oppbevaring i armlenet
Oppbevaring i FlexConsole-
armlenet
Trykk på knappen for å åpne oppbe‐
varingsrommet i armlenet.
Bak armlenet er et annet oppbeva‐
ringsrom. Skyv lokket for å åpne.
