Kørsel og betjening249Brændstofpåfyldning9Fare
Inden brændstofpåfyldning skal
tændingen afbrydes, og eventu‐
elle eksterne varmere med
forbrændingskamre slukkes. Sluk
for eventuelle mobiltelefoner.
Følg tankstationens betjenings-
og sikkerhedsanvisninger i forbin‐ delse med brændstofpåfyldning.
9 Fare
Brændstof er brændbart og
eksplosionsfarligt. Ingen tobaks‐
rygning. Ingen åben ild eller
gnister.
Hvis du kan lugte brændstof i
bilen, skal årsagen straks afhjæl‐ pes på et værksted.
Forsigtig
I tilfælde af forkert brændstof må
tændingen ikke slås til.
Tankklappen sidder bagi i højre side
af bilen.
Tankklappen kan kun åbnes, når
bilen er låst op. Åbn tankklappen ved at trykke på den.
Påfyldning af benzin og diesel Dækslet åbnes ved at dreje det lang‐
somt venstre om.

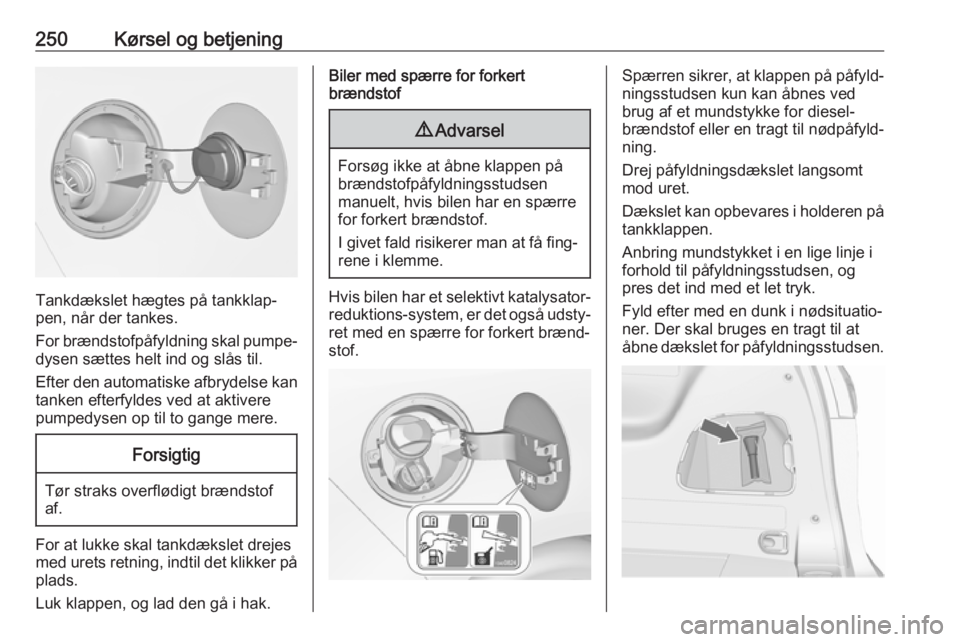

250Kørsel og betjening
Tankdækslet hægtes på tankklap‐
pen, når der tankes.
For brændstofpåfyldning skal pumpe‐
dysen sættes helt ind og slås til.
Efter den automatiske afbrydelse kan
tanken efterfyldes ved at aktivere
pumpedysen op til to gange mere.
Forsigtig
Tør straks overflødigt brændstof
af.
For at lukke skal tankdækslet drejes med urets retning, indtil det klikker på plads.
Luk klappen, og lad den gå i hak.
Biler med spærre for forkert
brændstof9 Advarsel
Forsøg ikke at åbne klappen på
brændstofpåfyldningsstudsen
manuelt, hvis bilen har en spærre
for forkert brændstof.
I givet fald risikerer man at få fing‐ rene i klemme.
Hvis bilen har et selektivt katalysator‐ reduktions-system, er det også udsty‐ret med en spærre for forkert brænd‐
stof.
Spærren sikrer, at klappen på påfyld‐ ningsstudsen kun kan åbnes ved
brug af et mundstykke for diesel‐
brændstof eller en tragt til nødpåfyld‐
ning.
Drej påfyldningsdækslet langsomt
mod uret.
Dækslet kan opbevares i holderen på
tankklappen.
Anbring mundstykket i en lige linje i
forhold til påfyldningsstudsen, og
pres det ind med et let tryk.
Fyld efter med en dunk i nødsituatio‐ ner. Der skal bruges en tragt til at
åbne dækslet for påfyldningsstudsen.

Kørsel og betjening251Tragten befinder sig i opbevarings‐
rummet i højre side af lastrummet.
Anbring tragten i en lige linje i forhold
til påfyldningsstudsen, og pres den
ind med et let tryk.
Brug tragten til at hælde dieselbrænd‐
stof gennem påfyldningsstudsen.
Når efterfyldningen er færdig, skal
tragten lægges i plastposen og
anbringes i opbevaringsrummet.
Selektiv katalysatorreduktions-
system 3 207.
Påfyldning af naturgasTankklappen kan kun åbnes, når
bilen er låst op. Åbn tankklappen ved at trykke på den.9 Advarsel
Påfyld kun brændstof med et
maksimalt udgangstryk på
250 bar. Brug kun temperaturkom‐
penserede tankstationer.
Naturgaspåfyldningen skal være helt
afsluttet, dvs. påfyldningsstudsen
skal være udluftet.
Naturgastankens kapacitet afhænger
af udetemperatur og tankanlæggets
påfyldningstryk og -type. Kapacitet
3 318.
Luk klappen, og lad den gå i hak.
Betegnelser for "naturgasbil" i udlan‐
det:
TyskErdgasfahrzeugeEngelskNGVs = Natural Gas
VehiclesFranskVéhicules au gaz naturel -
eller - Véhicules GNVItalienskMetano auto
Betegnelser for "naturgas" i udlandet:
TyskErdgasEngelskCNG = Compressed
Natural GasFranskGNV = Gaz Naturel (pour)
Véhicules - eller -
CGN = carburantgaz
naturelItalienskMetano (per auto)
Påfyldning af flydende gas
Følg tankstationens betjenings- og
sikkerhedsforskrifter, når der skal
fyldes brændstof på.
Påfyldningsventilen til flydende gas
sidder bag tankklappen.

252Kørsel og betjening
Skru beskyttelsesdækslet af påfyld‐
ningsstudsen.
Skru den nødvendige adapter på
påfyldningsstudsen og håndspænd
den.
ACME-adapter: Skru møtrikken til
påfyldningsdysen på adapteren. Tryk
låsearmen på påfyldningsdysen ned.
DISH-påfyldningsstuds: Anbring
påfyldningsdysen i adapteren. Tryk låsearmen på påfyldningsdysen ned.
Bajonet-påfyldningsstuds: Anbring
påfyldningsdysen på adapteren, og
drej en kvart omgang til højre eller
venstre. Træk låsearmen helt af
påfyldningsdysen.
EURO-påfyldningsstuds: Tryk påfyld‐
ningsdysen på adapteren, indtil den
går i indgreb.
Tryk på knappen på forsyningspunk‐
tet for flydende gas. Påfyldningssy‐
stemet stopper eller begynder at løbe langsomt, når tanken er 80 % fyldt
(maksimalt påfyldningsniveau).
Slip knappen på påfyldningssystemet
for at stoppe påfyldningsprocessen.
Slip låsearmen, og fjern påfyldnings‐ dysen. Der kan slippe lidt flydende
gas ud.
Afmonter adapteren, og læg den i
bilen.
Monter beskyttelsesdækslet for at
forhindre indtrængen af fremmedle‐
gemer i påfyldningsåbningen og
systemet.9 Advarsel
På grund af systemdesignet er et
udslip af flydende gas efter frigø‐
relse af låsearmen uundgåeligt.
Undgå indånding.

Kørsel og betjening2539Advarsel
Tanken med flydende gas må af
sikkerhedshensyn kun fyldes op til 80 % af kapaciteten.
Multiventilen på tanken med flydende
gas begrænser automatisk påfyld‐
ningsmængden. Hvis der tilføres en
større mængde, anbefaler vi, at bilen
ikke udsættes for sol, før den over‐
skydende mængde er brugt.
Påfyldningsadapter
Da påfyldningssystemer ikke er stan‐ dardiseret, kræves der forskellige
adaptere, som fås hos Opel forhand‐
lere og autoriserede Opel reparatø‐ rer.
ACME-adapter: Belgien, Tyskland,
Irland, Luxembourg, Schweiz
Bajonet-adapter: Holland, Norge,
Spanien, Storbritannien
EURO-adapter: Spanien
DISH-adapter: Østrig, Bosnien-
Hercegovina, Bulgarien, Kroatien, Tjekkiet, Danmark, Estland, Frankrig,

254Kørsel og betjeningGrækenland, Ungarn, Italien,
Letland, Litauen, Makedonien, Polen,
Portugal, Rumænien, Serbien, Slova‐
kiet, Slovenien, Sverige, Schweiz,
Tyrkiet, Ukraine
Tankdæksel Benyt kun originale tankdæksler.
Biler med dieselmotor har et specielt
tankdæksel.
Brændstofforbrug -CO 2‑emissioner
Benzin- og dieselmotorer
Brændstofforbruget (blandet kørsel)
for model Opel Zafira ligger mellem
9,2 og 4,5 l pr. 100 km.
CO 2-udledningen (blandet kørsel)
ligger mellem 182 og 119 g/km.
Værdierne, der gælder for din bil,
fremgår af EØF-overensstemmelses‐ erklæringen der følger med bilen,
eller andre nationale registreringsdo‐
kumenter.Naturgasmotorer
Gasforbruget (blandet kørsel) i model Opel Zafira er 4,7 kg/100 km.
Den minimale CO
2-emission (blandet
kørsel) er 129 g/km.
Værdierne, der gælder for din bil, fremgår af EØF-overensstemmelses‐ erklæringen der følger med bilen,
eller andre nationale registreringsdo‐
kumenter.
GenereltDet officielle brændstofforbrug og de
specifikke CO 2-emissionstal, der er
angivet, gælder for EU-basismodel‐ len med standardudstyr.
Brændstofforbrugsdata og CO
2 emis‐
sionsdata er fastlagt i henhold til forskrift R (EC) nr. 715/2007 (i den
gældende version), hvor der tages
højde for den køreklar bils vægt som
angivet i forskriften.
Tallene har kun til formål at sammen‐ ligne forskellige bilvarianter og er ikkeen garanti for det faktiske brændstof‐
forbrug for en bestemt bil. Ekstraud‐
styr kan resultere i lidt højere resulta‐ter end det angivne forbrug og CO 2-
tallene. Brændstofforbruget afhæn‐
ger desuden i vid udstrækning af
Deres køremåde og af vejforholdene.
Naturgas
Angivelserne vedrørende brændstof‐
forbrug er beregnet på basis af refe‐
rencebrændstoffet G20 (metanandel
99 - 100 mol%) under foreskrevne
kørselsbetingelser. Ved brug af natur‐ gas med en lavere metanandel kan
brændstofforbruget afvige fra de
anførte værdier.

Kørsel og betjening255Anhængertræk
Generel information
Brug kun anhængertræk, der er tilladt til denne bil. Biler med naturgasmotor
kræver en speciel trækkrog.
Vi anbefaler at lade eftermontering af et sådant foretage af et værksted. Der
skal eventuelt foretages ændringer
på bilen, der berører kølesystem,
varmeskjold og andet udstyr.
Funktionen til at registrere afbrydelse af pærer til anhængerens bremselys
kan ikke registrere en delvis afbry‐
delse af pærer. I tilfælde af
4 x 5 watt pærer registrerer funk‐
tionen fx først afbrydelse af lampen,
når en enkelt 5-watt lampe eller ingen
lampe er tilbage.
Montering af anhængertræk kan
dække trækøjets åbning. Hvis dette
er tilfældet, anvendes kuglestangen
til træk. Opbevar altid kuglestangen i
bilen.Kørselsforhold og tips til
kørsel med påhæng
Husk at smøre koblingskuglen, før
tilkobling af en anhænger. Dette
gælder dog ikke, hvis der benyttes en
stabilisator til dæmpning af slingrebe‐ vægelser, som påvirker koblingskug‐
len.
Til anhængere med dårlig kørselssta‐
bilitet og campingvognsanhængere
med en tilladt totalvægt på mere end
1300 kg anbefales det på det kraftig‐
ste at bruge stabilisator ved kørsel
over 80 km/t.
Hvis anhængeren begynder at
slingre, skal De sætte hastigheden
ned. Forsøg ikke at dreje rattet i
modsat retning. Brems hårdt op, hvis
det bliver nødvendigt.
Ved kørsel ned ad bakke skal man
køre i samme gear som ved kørsel op ad bakke, og der køres med omtrent
samme hastighed.
Indstil dæktrykket til værdien for fuld
last 3 320.Kørsel med påhæng
Anhængervægt
Den tilladte anhængervægt er en
model- og motorafhængig maksi‐
mumværdi, som ikke må overskrides.
Den faktiske anhængervægt er
forskellen mellem den faktiske
samlede vægt af anhængeren og det faktiske kugletryk for anhængeren.
Den tilladte anhængervægt står i
bilens papirer. Generelt er den
gældende for stigninger op til 12 %.
Den tilladte anhængervægt gælder op til den angivne hældning og ved
havets overflade. Da motorydelsen falder i takt med højden, fordi luften
bliver tyndere, og bilens evne til at
klare stigninger dermed falder,
nedsættes vogntogets tilladte total‐
vægt med 10 % for hver
1000 meters højde. Når der køres på
veje med mindre stigninger (under 8
%, f.eks. på motorveje), behøver
vogntogets totalvægt ikke nedsættes.
Vogntogets tilladte totalvægt må ikke
overskrides. Vogntogets tilladte total‐
vægt er angivet på typeskiltet 3 308.

256Kørsel og betjeningKugletrykKugletrykket er den kraft, hvormed
anhængeren trykker på koblingskug‐
len. Kugletrykket kan ændres ved at
fordele vægten anderledes under
læsning af anhængeren.
Det højst tilladte kugletryk (75 kg) står på anhængertrækkets typeskilt og i
bilens papirer.
Bemærkninger
Motorerne B16DTH, B16DTJ,
B20DTH og B20DTJ: Afhængigt af
udstyrsniveauet kan det maksimalt
tilladte kugletryk være 75 kg eller
60 kg.
Vær altid opmærksom på kugletryk‐ ket, især i forbindelse med tunge
anhængere. Kugletrykket må aldrig
være mindre end 25 kg.Bagakseltryk
Når anhængeren er koblet til den
trækkende bil, og denne er fuldt
lastet, må det tilladte tryk på bagaks‐
len (se typeskiltet eller bilens papirer) overskrides med 60 kg, og den tilladte
totalvægt må overskrides med 60 kg.
Hvis det tilladte bagakseltryk over‐
skrides, må der højst køres
100 km/h.
TrækkrogForsigtig
Ved kørsel uden anhænger skal
kuglestangen afmonteres.
Placering af kuglestang
Trækkuglen opbevares i rummet i
højre sidevæg.

Kørsel og betjening257Montering af kuglestangen
Frigør stikdåsen og vip den ned. Fjern
proppen, der dækker monteringshul‐
let til kuglestangen, og læg den i
opbevaringsrummet i bagagerum‐
met.
Kontrol af kuglestangens spænding
● Den røde markering på drejegre‐
bet skal være ud for den grønne
markering på kuglestangen.
● Afstanden mellem drejeknappen og stangen med koblingskugle
skal udgøre omtrent 6 mm.
● Nøglen skal befinde sig i position c.
Ellers skal kuglestangen spændes, inden den sættes i:
● Lås stangen med koblingskugle op ved at dreje nøglen over til
position c.
● Drej drejehåndtaget i udtrukket
tilstand mod højre indtil anslag.
Montering af kuglestangen

258Kørsel og betjeningFør den spændte kuglestang ind i
holderen og tryk den opad med en
fast bevægelse, indtil den går hørbart
i indgreb.
Drejehåndtaget klikker automatisk
tilbage i udgangspositionen og hviler
mod kuglestangen uden mellemrum.9 Advarsel
Undgå at røre ved drejehåndtaget,
når det sættes i.
Lås stangen med koblingskugle ved
at dreje nøglen over til position e. Tag
nøglen ud og luk afdækningen.
Øje til stopkabel
Stopkablet hægtes på øjet.
Kontroller at kuglestangen er
monteret korrekt
● Den grønne markering på dreje‐ grebet skal være ud for den
grønne markering på kuglestan‐
gen.
● Mellem drejegreb og kuglestang må der ikke være nogen spalte.
● Kuglestangen skal være i indgreb
i holderen.
● Kuglestangen skal være låst og nøglen taget ud.
9Advarsel
Det er kun tilladt at køre med
anhænger, hvis kuglestangen er
monteret korrekt. Hvis kuglestan‐
gen ikke kan monteres korrekt,
søges hjælp på et værksted.
Afmontering af kuglestangen
Åbn beskyttelsesklappen, og drej
nøglen over til position c for at oplåse
stangen med koblingskugle.
Drej drejehåndtaget i udtrukket
tilstand mod højre indtil anslag. Træk
kuglestangen ned og ud.
