Bancos, sistemas de segurança69Opções de montagem permitidas para equipar um sistema de retenção para crianças ISOFIX com suportesISOFIX
Esta tabela está relacionada com todos os sistemas ISOFIX de segurança para crianças
Classe de pesoClasse de
tamanhoCaracterís‐
ticaNo banco do
passageiro
dianteiroNos bancos
laterais da
segunda filaNo banco
central da
segunda filaNos bancos
da terceira
filaGrupo 0: até 10 kgG
F
EISO/L2
ISO/L1
ISO/R1X
X
XX
X
IL 3X
X
XX
X
XGrupo 0+: até 13 kgEISO/R1XIL 3XXDISO/R2XIL3XXCISO/R3XIL3XXGrupo I: 9 até 18 kgDISO/R2XIL3,4XXCISO/R3XIL3,4XXBISO/F2XIL, IUF 3,4XXB1ISO/F2XXIL, IUF3,4XXAISO/F3XIL, IUF 3,4XXGrupo II: de 15 a 25 kgXIL3,4XXGrupo III: de 22 a 36 kgXIL3,4XX

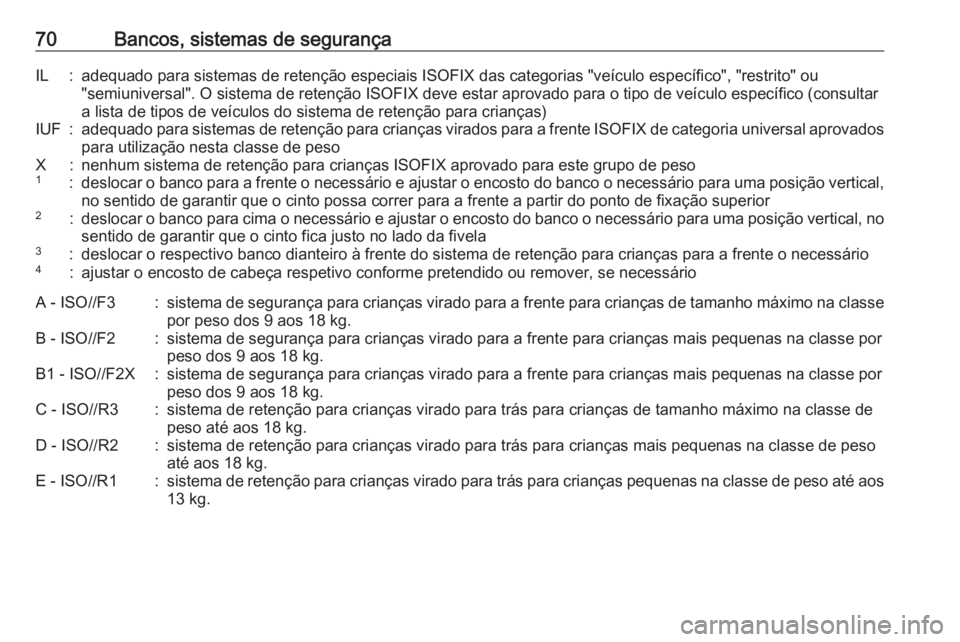

70Bancos, sistemas de segurançaIL:adequado para sistemas de retenção especiais ISOFIX das categorias "veículo específico", "restrito" ou
"semiuniversal". O sistema de retenção ISOFIX deve estar aprovado para o tipo de veículo específico (consultar a lista de tipos de veículos do sistema de retenção para crianças)IUF:adequado para sistemas de retenção para crianças virados para a frente ISOFIX de categoria universal aprovados para utilização nesta classe de pesoX:nenhum sistema de retenção para crianças ISOFIX aprovado para este grupo de peso1:deslocar o banco para a frente o necessário e ajustar o encosto do banco o necessário para uma posição vertical,no sentido de garantir que o cinto possa correr para a frente a partir do ponto de fixação superior2:deslocar o banco para cima o necessário e ajustar o encosto do banco o necessário para uma posição vertical, nosentido de garantir que o cinto fica justo no lado da fivela3:deslocar o respectivo banco dianteiro à frente do sistema de retenção para crianças para a frente o necessário4:ajustar o encosto de cabeça respetivo conforme pretendido ou remover, se necessárioA - ISO//F3:sistema de segurança para crianças virado para a frente para crianças de tamanho máximo na classe
por peso dos 9 aos 18 kg.B - ISO//F2:sistema de segurança para crianças virado para a frente para crianças mais pequenas na classe por
peso dos 9 aos 18 kg.B1 - ISO//F2X:sistema de segurança para crianças virado para a frente para crianças mais pequenas na classe por
peso dos 9 aos 18 kg.C - ISO//R3:sistema de retenção para crianças virado para trás para crianças de tamanho máximo na classe de
peso até aos 18 kg.D - ISO//R2:sistema de retenção para crianças virado para trás para crianças mais pequenas na classe de peso até aos 18 kg.E - ISO//R1:sistema de retenção para crianças virado para trás para crianças pequenas na classe de peso até aos
13 kg.

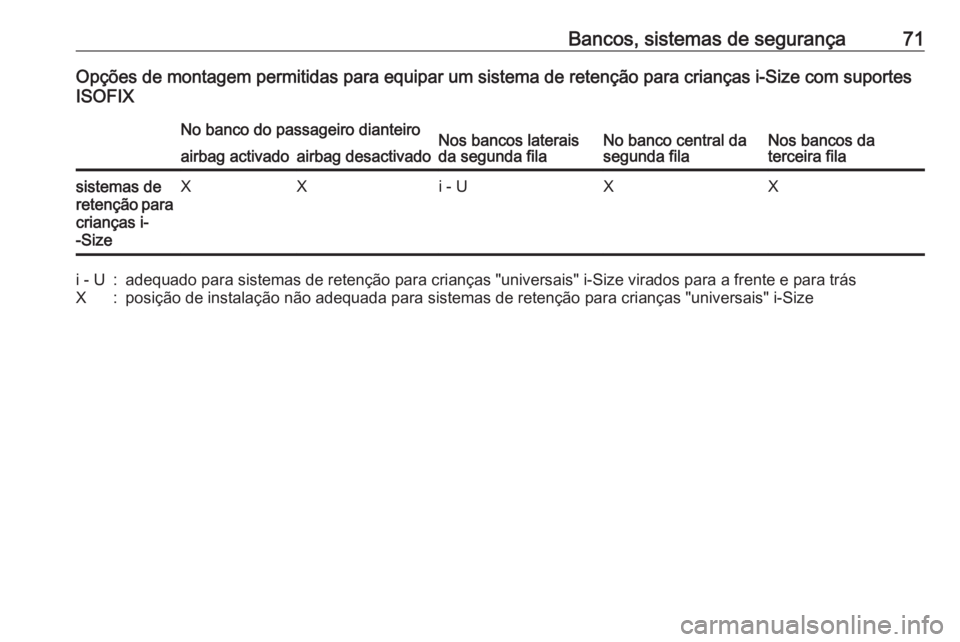

Bancos, sistemas de segurança71Opções de montagem permitidas para equipar um sistema de retenção para crianças i-Size com suportes
ISOFIXNo banco do passageiro dianteiroNos bancos laterais
da segunda filaNo banco central da
segunda filaNos bancos da
terceira filaairbag activadoairbag desactivadosistemas de
retenção para crianças i-
-SizeXXi - UXXi - U:adequado para sistemas de retenção para crianças "universais" i-Size virados para a frente e para trásX:posição de instalação não adequada para sistemas de retenção para crianças "universais" i-Size

72ArrumaçãoArrumaçãoCompartimentos de arrumação...72
Porta-luvas ................................ 73
Suporte para bebidas ................73
Arrumação na parte dianteira do veículo ...................................... 74
Arrumação no painel da porta ...74
Compartimento de arrumação no tecto ..................................... 75
Compartimento de arrumação por baixo do banco ...................75
Compartimento de arrumação no apoio de braços ...................76
Compartimento de arrumação na consola central ....................76
Sistema de suporte traseiro ......77
Bagageira .................................... 85
Arrumação traseira ....................88
Cobertura da bagageira ............88
Cobertura do piso na bagageira ................................. 90
Calhas e ganchos na bagageira ................................. 95
Olhais de fixação .......................95
Indicações para o carregamento do veículo ................................. 95
Rede de segurança ...................97Plataforma rebatível ..................99
Triângulo de pré-sinalização .....99
Kit de primeiros socorros ...........99
Sistema de bagageira de tejadi‐
lho .............................................. 100
Bagageira de tejadilho .............100
Indicações de carregamento .....101Compartimentos de
arrumação9 Aviso
Não arrumar objectos pesados ou
objectos afiados nos
compartimentos de arrumação.
Se isso acontecer, a tampa do
compartimento de arrumação
pode abrir e os ocupantes do
veículo podem ficar feridos devido a os objectos serem projectados
no caso de uma travagem a fundo,
uma mudança de direcção súbita
ou um acidente.

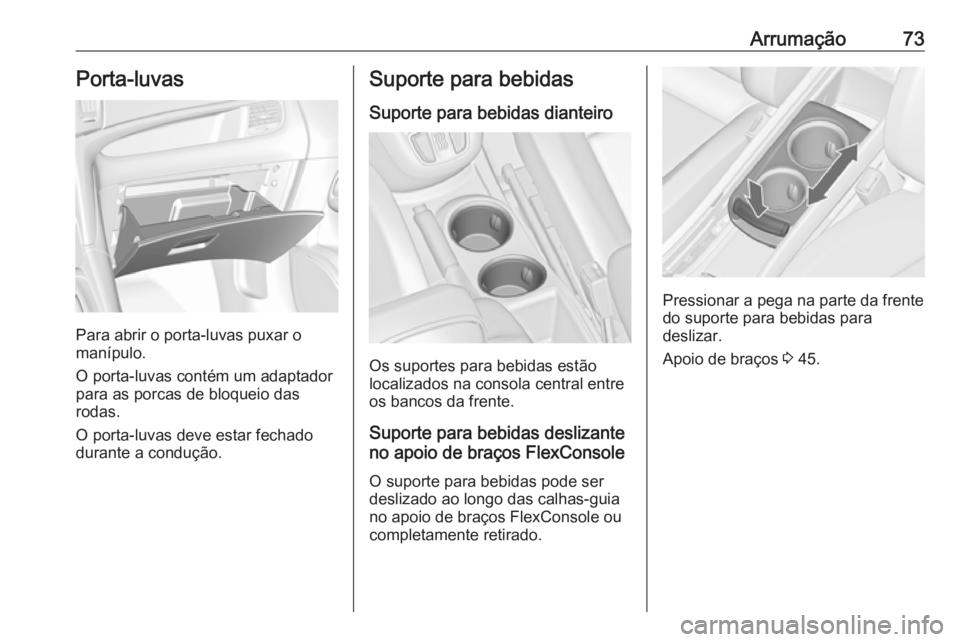

Arrumação73Porta-luvas
Para abrir o porta-luvas puxar o
manípulo.
O porta-luvas contém um adaptador para as porcas de bloqueio das
rodas.
O porta-luvas deve estar fechado
durante a condução.
Suporte para bebidas
Suporte para bebidas dianteiro
Os suportes para bebidas estão
localizados na consola central entre
os bancos da frente.
Suporte para bebidas deslizante
no apoio de braços FlexConsole
O suporte para bebidas pode ser
deslizado ao longo das calhas-guia
no apoio de braços FlexConsole ou
completamente retirado.
Pressionar a pega na parte da frente
do suporte para bebidas para
deslizar.
Apoio de braços 3 45.

74ArrumaçãoRetirar o suporte para bebidas
Puxar a pega na parte da frente do
suporte para bebidas e retirá-lo, na
vertical, da consola.
A montagem é feita pela ordem
inversa.
Advertência
Montar suporte para copos no
sentido mostrado na figura. Caso
contrário o suporte para copos pode
não ficar correctamente encaixado.
Suporte para bebidas traseiro
Os suportes para bebidas adicionais
estão localizados entre os bancos na
terceira fila.
Suporta para garrafas
As bolsas nas portas dianteiras e
traseiras foram concebidas como
suportes para garrafas.
Arrumação na parte
dianteira do veículo
Junto ao volante, há um
compartimento de arrumação.
Arrumação no painel da porta
No forro da porta dianteira existem
pequenas bolsas, por ex., para
colocar telemóveis.

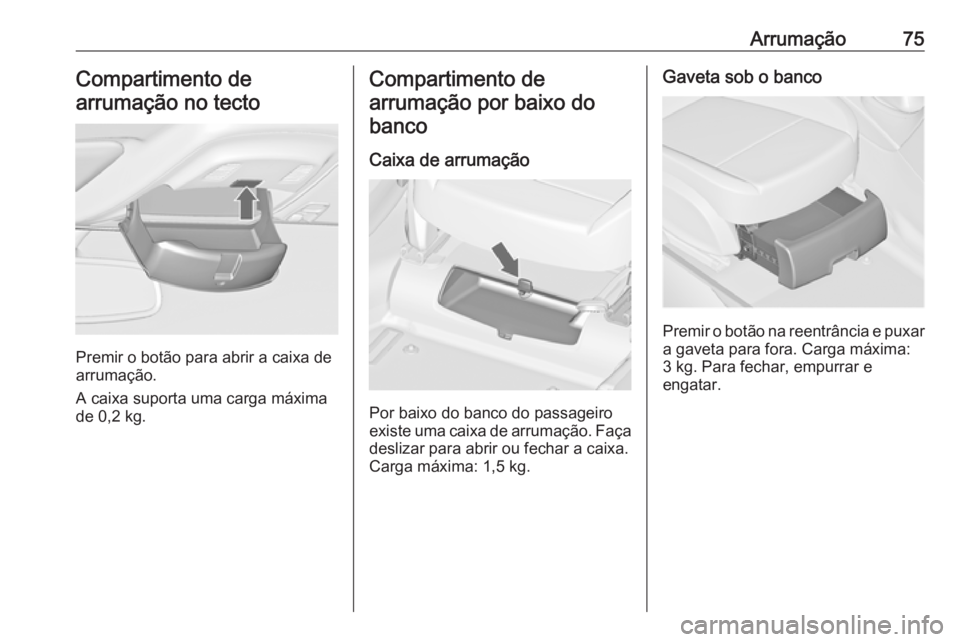

Arrumação75Compartimento de
arrumação no tecto
Premir o botão para abrir a caixa de
arrumação.
A caixa suporta uma carga máxima de 0,2 kg.
Compartimento de
arrumação por baixo do banco
Caixa de arrumação
Por baixo do banco do passageiro
existe uma caixa de arrumação. Faça
deslizar para abrir ou fechar a caixa.
Carga máxima: 1,5 kg.
Gaveta sob o banco
Premir o botão na reentrância e puxar a gaveta para fora. Carga máxima:3 kg. Para fechar, empurrar e
engatar.

76ArrumaçãoCompartimento de
arrumação no apoio de braços
Arrumação no apoio de braços
FlexConsole
Premir o botão para abrir o
compartimento de arrumação no
apoio de braços.
Por trás do apoio de braços existe
outro compartimento de arrumação.
Deslizar a tampa para abrir.
Compartimento de
arrumação na consolacentral
Consola central
O recipiente da arrumação também
pode ser utilizado para arrumar
outros artigos.
Deslizar a tampa para trás para abrir.
Consola traseira
Na parte posterior da FlexConsole
existe uma gaveta de arrumação.
Puxar para fora para abrir.
Atenção
Não utilizar para cinzas ou para outros artigos incandescentes.

Arrumação77Sistema de suporte traseiroSistema de suporte traseiro para
quatro bicicletas
O sistema de suporte traseiro
(sistema Flex-Fix) permite a fixação
de duas bicicletas num suporte
extensível integrado na base do
veículo. É possível fixar duas
bicicletas adicionais num adaptador.
Não é permitido o transporte de
outros objectos.
A carga máxima suportada pelo
sistema de suporte traseiro é 80 kg
com adaptador e 60 kg sem
adaptador. A carga máxima por
bicicleta no sistema de suporte
traseiro é 30 kg. Permite a fixação de
bicicletas elétricas no sistema de
suporte traseiro. A carga máxima por
bicicleta no adaptador é 20 kg.
A distância entre eixos de uma
bicicleta não deve ser superior a
1,15 metros. Caso contrário, não é
possível a fixação segura de uma
bicicleta.
Quando não estiver a ser utilizado, o sistema de suporte traseiro tem de
ser novamente deslizado para o interior do piso do veículo.
Não deve haver quaisquer outros
objectos nas bicicletas que se
possam soltar durante o transporte.Atenção
Se o sistema de suporte traseiro
estiver extraído e o veículo
totalmente carregado, a distância
entre o chassis e o chão será
reduzida.
Conduza cuidadosamente em
estradas com forte inclinação ou
quando passar por rampas,
lombas, etc.Atenção
Consulte o vendedor da sua bicicleta, ante de fixar bicicletas
com quadros de carbono. As
bicicletas poderão ficar
danificadas.
Advertência
As luzes traseiras do veículo serão
desativadas se as luzes traseiras do sistema de suporte traseiro
estiverem instaladas.
Extracção
Abrir a porta traseira.
9 Aviso
Não deve encontrar-se ninguém
na zona de extensão do sistema
de suporte traseiro, por haver
riscos de ferimentos.

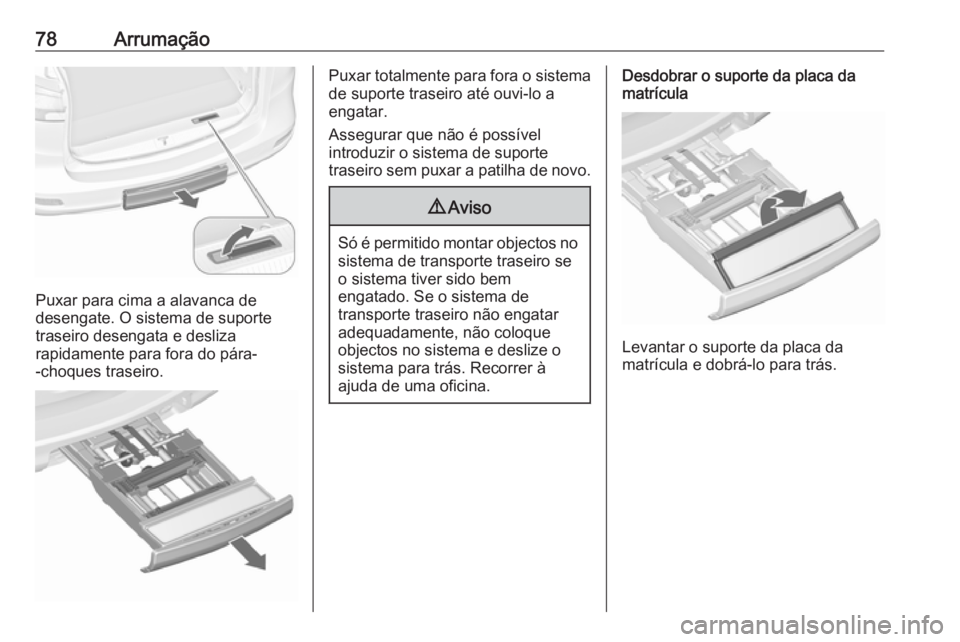

78Arrumação
Puxar para cima a alavanca de
desengate. O sistema de suporte
traseiro desengata e desliza
rapidamente para fora do pára-
-choques traseiro.
Puxar totalmente para fora o sistema
de suporte traseiro até ouvi-lo a
engatar.
Assegurar que não é possível
introduzir o sistema de suporte
traseiro sem puxar a patilha de novo.9 Aviso
Só é permitido montar objectos no
sistema de transporte traseiro se
o sistema tiver sido bem
engatado. Se o sistema de
transporte traseiro não engatar
adequadamente, não coloque
objectos no sistema e deslize o
sistema para trás. Recorrer à
ajuda de uma oficina.
Desdobrar o suporte da placa da
matrícula
Levantar o suporte da placa da
matrícula e dobrá-lo para trás.
