OPEL ZAFIRA C 2018 Manuale di uso e manutenzione (in Italian)

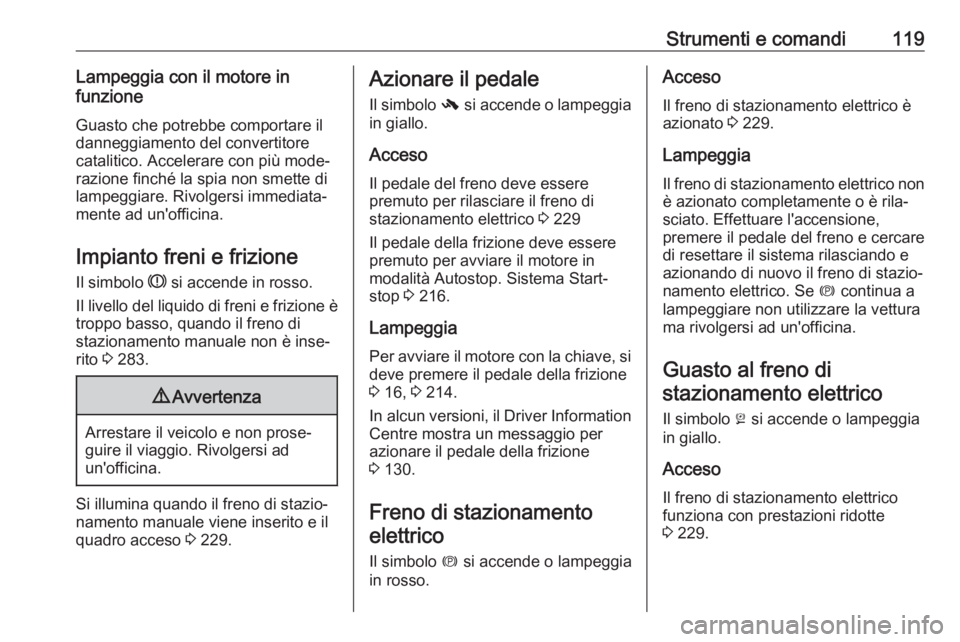

Strumenti e comandi119Lampeggia con il motore in
funzione
Guasto che potrebbe comportare il
danneggiamento del convertitore
catalitico. Accelerare con più mode‐
razione finché la spia non smette di
lampeggiare. Rivolgersi immediata‐
mente ad un'officina.
Impianto freni e frizione Il simbolo R si accende in rosso.
Il livello del liquido di freni e frizione è troppo basso, quando il freno di
stazionamento manuale non è inse‐
rito 3 283.9 Avvertenza
Arrestare il veicolo e non prose‐
guire il viaggio. Rivolgersi ad
un'officina.
Si illumina quando il freno di stazio‐
namento manuale viene inserito e il quadro acceso 3 229.
Azionare il pedale
Il simbolo - si accende o lampeggia
in giallo.
Acceso
Il pedale del freno deve essere
premuto per rilasciare il freno di
stazionamento elettrico 3 229
Il pedale della frizione deve essere
premuto per avviare il motore in
modalità Autostop. Sistema Start-
stop 3 216.
Lampeggia
Per avviare il motore con la chiave, si
deve premere il pedale della frizione
3 16, 3 214.
In alcun versioni, il Driver Information Centre mostra un messaggio per
azionare il pedale della frizione
3 130.
Freno di stazionamento elettrico
Il simbolo m si accende o lampeggia
in rosso.Acceso
Il freno di stazionamento elettrico èazionato 3 229.
Lampeggia Il freno di stazionamento elettrico non
è azionato completamente o è rila‐
sciato. Effettuare l'accensione,
premere il pedale del freno e cercare
di resettare il sistema rilasciando e azionando di nuovo il freno di stazio‐
namento elettrico. Se m continua a
lampeggiare non utilizzare la vettura
ma rivolgersi ad un'officina.
Guasto al freno di stazionamento elettrico
Il simbolo j si accende o lampeggia
in giallo.
Acceso Il freno di stazionamento elettricofunziona con prestazioni ridotte
3 229.

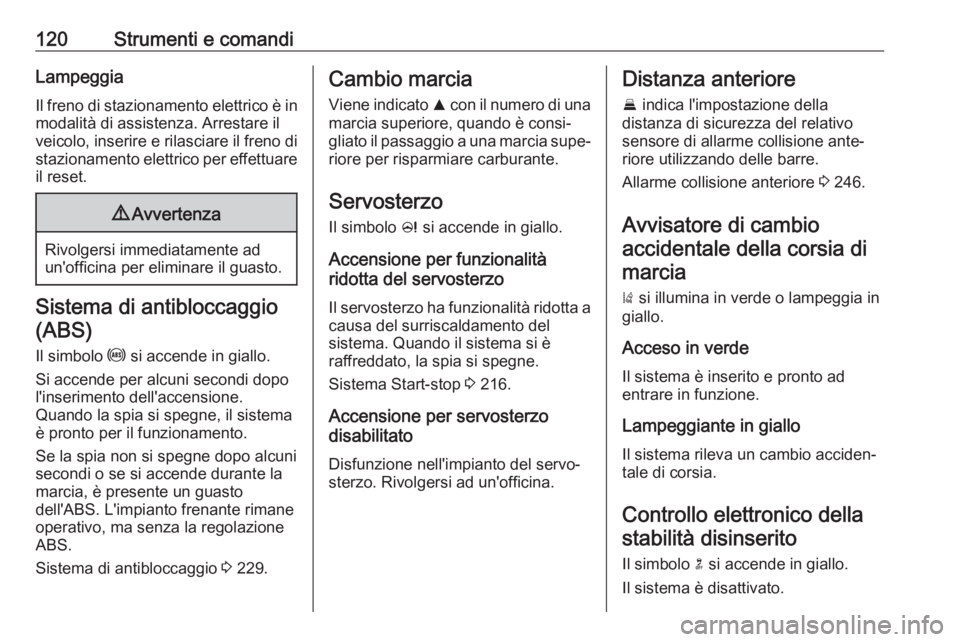

120Strumenti e comandiLampeggia
Il freno di stazionamento elettrico è in modalità di assistenza. Arrestare il
veicolo, inserire e rilasciare il freno di
stazionamento elettrico per effettuare il reset.9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Sistema di antibloccaggio
(ABS)
Il simbolo u si accende in giallo.
Si accende per alcuni secondi dopo
l'inserimento dell'accensione.
Quando la spia si spegne, il sistema
è pronto per il funzionamento.
Se la spia non si spegne dopo alcuni
secondi o se si accende durante la
marcia, è presente un guasto
dell'ABS. L'impianto frenante rimane
operativo, ma senza la regolazione
ABS.
Sistema di antibloccaggio 3 229.
Cambio marcia
Viene indicato R con il numero di una
marcia superiore, quando è consi‐
gliato il passaggio a una marcia supe‐ riore per risparmiare carburante.
Servosterzo Il simbolo c si accende in giallo.
Accensione per funzionalità
ridotta del servosterzo
Il servosterzo ha funzionalità ridotta a causa del surriscaldamento del
sistema. Quando il sistema si è
raffreddato, la spia si spegne.
Sistema Start-stop 3 216.
Accensione per servosterzo
disabilitato
Disfunzione nell'impianto del servo‐ sterzo. Rivolgersi ad un'officina.Distanza anteriore
E indica l'impostazione della
distanza di sicurezza del relativo
sensore di allarme collisione ante‐
riore utilizzando delle barre.
Allarme collisione anteriore 3 246.
Avvisatore di cambio
accidentale della corsia di marcia
) si illumina in verde o lampeggia in
giallo.
Acceso in verde Il sistema è inserito e pronto ad
entrare in funzione.
Lampeggiante in giallo
Il sistema rileva un cambio acciden‐
tale di corsia.
Controllo elettronico dellastabilità disinserito
Il simbolo n si accende in giallo.
Il sistema è disattivato.

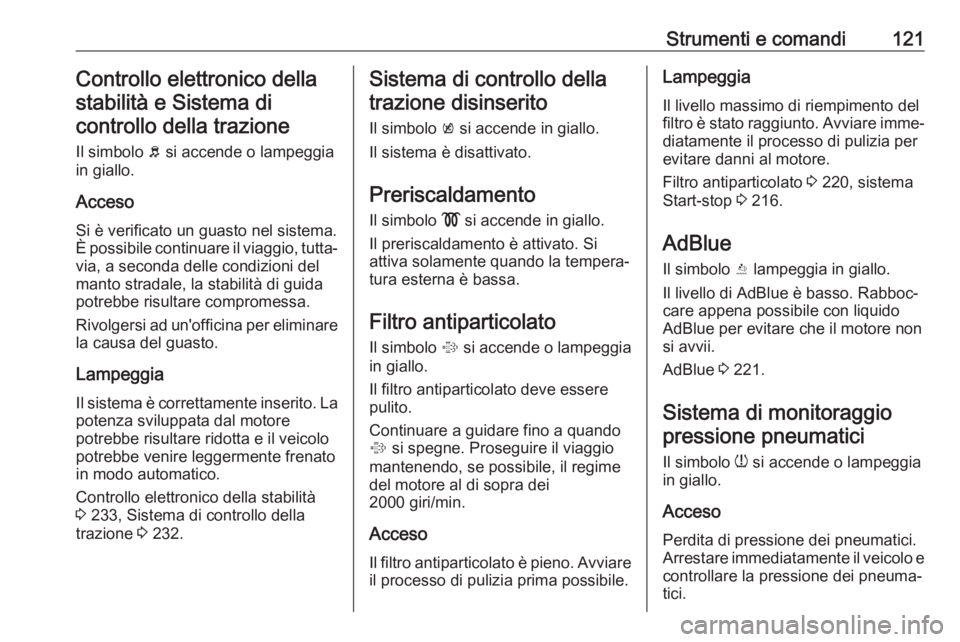

Strumenti e comandi121Controllo elettronico dellastabilità e Sistema dicontrollo della trazione
Il simbolo b si accende o lampeggia
in giallo.
Acceso Si è verificato un guasto nel sistema.
È possibile continuare il viaggio, tutta‐
via, a seconda delle condizioni del
manto stradale, la stabilità di guida
potrebbe risultare compromessa.
Rivolgersi ad un'officina per eliminare la causa del guasto.
Lampeggia Il sistema è correttamente inserito. Lapotenza sviluppata dal motore
potrebbe risultare ridotta e il veicolo
potrebbe venire leggermente frenato
in modo automatico.
Controllo elettronico della stabilità
3 233, Sistema di controllo della
trazione 3 232.Sistema di controllo della
trazione disinserito
Il simbolo k si accende in giallo.
Il sistema è disattivato.
Preriscaldamento
Il simbolo ! si accende in giallo.
Il preriscaldamento è attivato. Si
attiva solamente quando la tempera‐
tura esterna è bassa.
Filtro antiparticolato
Il simbolo % si accende o lampeggia
in giallo.
Il filtro antiparticolato deve essere
pulito.
Continuare a guidare fino a quando
% si spegne. Proseguire il viaggio
mantenendo, se possibile, il regime
del motore al di sopra dei
2000 giri/min.
Acceso Il filtro antiparticolato è pieno. Avviareil processo di pulizia prima possibile.Lampeggia
Il livello massimo di riempimento del
filtro è stato raggiunto. Avviare imme‐
diatamente il processo di pulizia per
evitare danni al motore.
Filtro antiparticolato 3 220, sistema
Start-stop 3 216.
AdBlue
Il simbolo Y lampeggia in giallo.
Il livello di AdBlue è basso. Rabboc‐
care appena possibile con liquido
AdBlue per evitare che il motore non
si avvii.
AdBlue 3 221.
Sistema di monitoraggio pressione pneumatici
Il simbolo w si accende o lampeggia
in giallo.
Acceso Perdita di pressione dei pneumatici.
Arrestare immediatamente il veicolo e
controllare la pressione dei pneuma‐ tici.

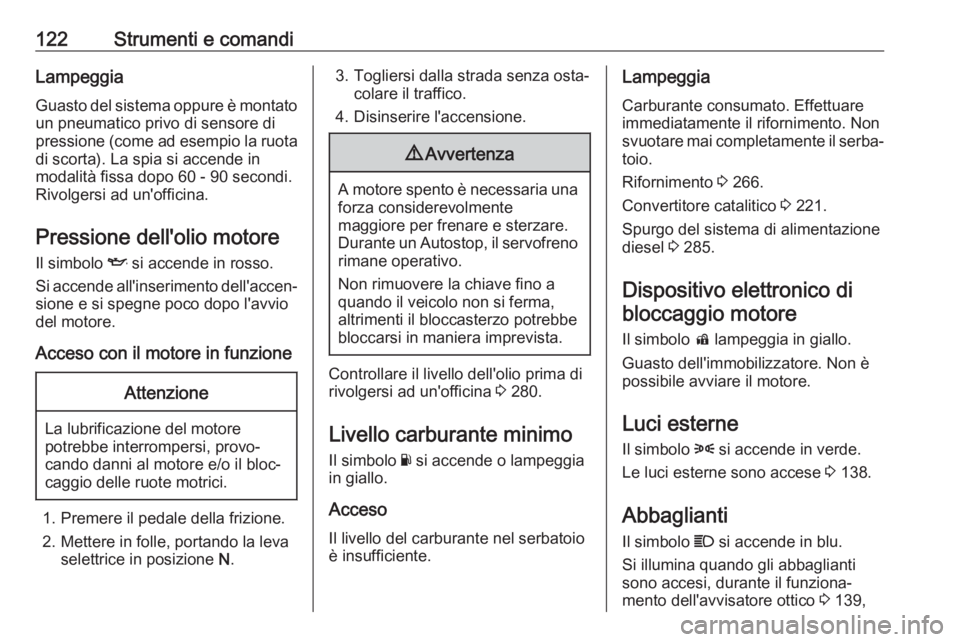

122Strumenti e comandiLampeggia
Guasto del sistema oppure è montato un pneumatico privo di sensore di
pressione (come ad esempio la ruota
di scorta). La spia si accende in
modalità fissa dopo 60 - 90 secondi. Rivolgersi ad un'officina.
Pressione dell'olio motore Il simbolo I si accende in rosso.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzioneAttenzione
La lubrificazione del motore
potrebbe interrompersi, provo‐
cando danni al motore e/o il bloc‐ caggio delle ruote motrici.
1. Premere il pedale della frizione.
2. Mettere in folle, portando la leva selettrice in posizione N.
3. Togliersi dalla strada senza osta‐
colare il traffico.
4. Disinserire l'accensione.9 Avvertenza
A motore spento è necessaria una
forza considerevolmente
maggiore per frenare e sterzare.
Durante un Autostop, il servofreno
rimane operativo.
Non rimuovere la chiave fino a
quando il veicolo non si ferma,
altrimenti il bloccasterzo potrebbe
bloccarsi in maniera imprevista.
Controllare il livello dell'olio prima di
rivolgersi ad un'officina 3 280.
Livello carburante minimo
Il simbolo Y si accende o lampeggia
in giallo.
Acceso
Il livello del carburante nel serbatoio è insufficiente.
Lampeggia
Carburante consumato. Effettuare
immediatamente il rifornimento. Non
svuotare mai completamente il serba‐ toio.
Rifornimento 3 266.
Convertitore catalitico 3 221.
Spurgo del sistema di alimentazione
diesel 3 285.
Dispositivo elettronico di bloccaggio motore
Il simbolo d lampeggia in giallo.
Guasto dell'immobilizzatore. Non è
possibile avviare il motore.
Luci esterne
Il simbolo 8 si accende in verde.
Le luci esterne sono accese 3 138.
Abbaglianti
Il simbolo C si accende in blu.
Si illumina quando gli abbaglianti
sono accesi, durante il funziona‐
mento dell'avvisatore ottico 3 139,

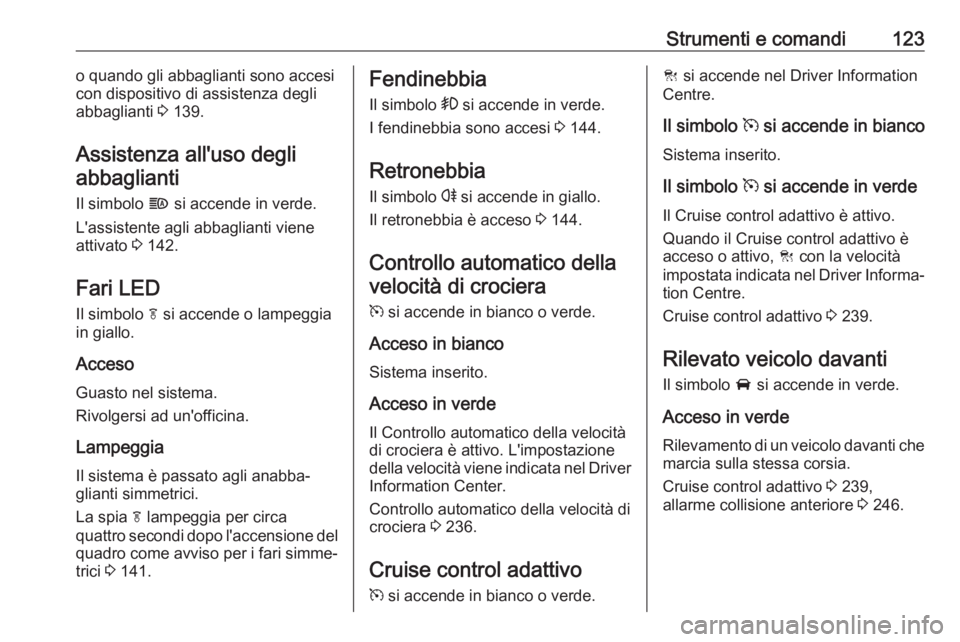

Strumenti e comandi123o quando gli abbaglianti sono accesi
con dispositivo di assistenza degli
abbaglianti 3 139.
Assistenza all'uso degli abbaglianti
Il simbolo f si accende in verde.
L'assistente agli abbaglianti viene
attivato 3 142.
Fari LED Il simbolo f si accende o lampeggia
in giallo.
Acceso Guasto nel sistema.
Rivolgersi ad un'officina.
Lampeggia
Il sistema è passato agli anabba‐
glianti simmetrici.
La spia f lampeggia per circa
quattro secondi dopo l'accensione del quadro come avviso per i fari simme‐
trici 3 141.Fendinebbia
Il simbolo > si accende in verde.
I fendinebbia sono accesi 3 144.
Retronebbia
Il simbolo r si accende in giallo.
Il retronebbia è acceso 3 144.
Controllo automatico della
velocità di crociera
m si accende in bianco o verde.
Acceso in bianco
Sistema inserito.
Acceso in verde Il Controllo automatico della velocità
di crociera è attivo. L'impostazione
della velocità viene indicata nel Driver
Information Center.
Controllo automatico della velocità di
crociera 3 236.
Cruise control adattivo
m si accende in bianco o verde.C si accende nel Driver Information
Centre.
Il simbolo m si accende in bianco
Sistema inserito.
Il simbolo m si accende in verde
Il Cruise control adattivo è attivo.
Quando il Cruise control adattivo è
acceso o attivo, C con la velocità
impostata indicata nel Driver Informa‐ tion Centre.
Cruise control adattivo 3 239.
Rilevato veicolo davanti Il simbolo A si accende in verde.
Acceso in verde Rilevamento di un veicolo davanti che
marcia sulla stessa corsia.
Cruise control adattivo 3 239,
allarme collisione anteriore 3 246.

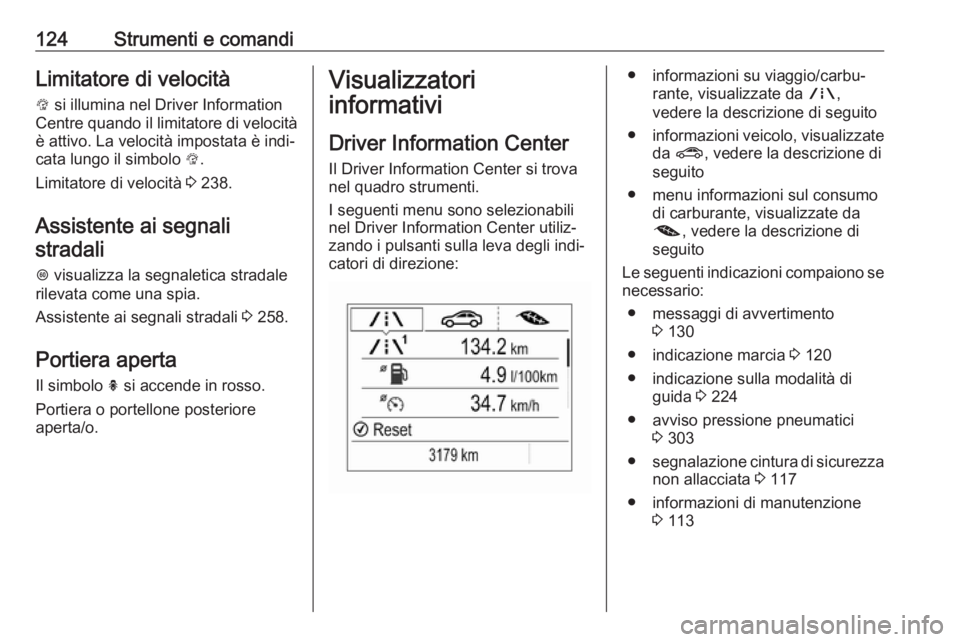

124Strumenti e comandiLimitatore di velocità
L si illumina nel Driver Information
Centre quando il limitatore di velocità è attivo. La velocità impostata è indi‐
cata lungo il simbolo L.
Limitatore di velocità 3 238.
Assistente ai segnali stradali
L visualizza la segnaletica stradale
rilevata come una spia.
Assistente ai segnali stradali 3 258.
Portiera aperta Il simbolo h si accende in rosso.
Portiera o portellone posteriore
aperta/o.Visualizzatori
informativi
Driver Information Center Il Driver Information Center si trova
nel quadro strumenti.
I seguenti menu sono selezionabili
nel Driver Information Center utiliz‐
zando i pulsanti sulla leva degli indi‐
catori di direzione:● informazioni su viaggio/carbu‐ rante, visualizzate da ;,
vedere la descrizione di seguito
● informazioni veicolo, visualizzate
da ? , vedere la descrizione di
seguito
● menu informazioni sul consumo di carburante, visualizzate da
@ , vedere la descrizione di
seguito
Le seguenti indicazioni compaiono se
necessario:
● messaggi di avvertimento 3 130
● indicazione marcia 3 120
● indicazione sulla modalità di guida 3 224
● avviso pressione pneumatici 3 303
● segnalazione cintura di sicurezza
non allacciata 3 117
● informazioni di manutenzione 3 113

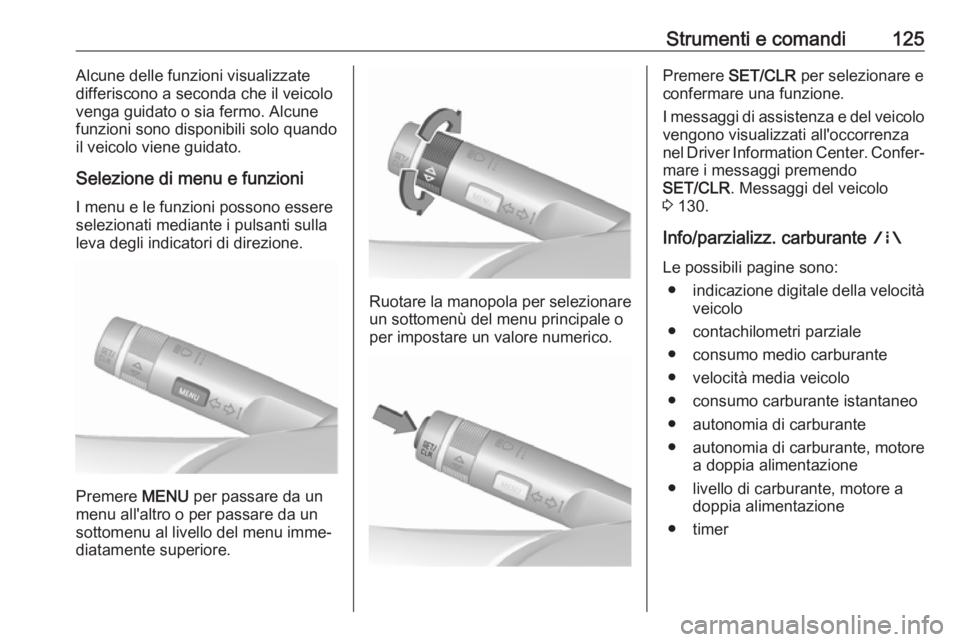

Strumenti e comandi125Alcune delle funzioni visualizzate
differiscono a seconda che il veicolo
venga guidato o sia fermo. Alcune
funzioni sono disponibili solo quando
il veicolo viene guidato.
Selezione di menu e funzioni I menu e le funzioni possono essere
selezionati mediante i pulsanti sulla leva degli indicatori di direzione.
Premere MENU per passare da un
menu all'altro o per passare da un
sottomenu al livello del menu imme‐
diatamente superiore.
Ruotare la manopola per selezionare
un sottomenù del menu principale o
per impostare un valore numerico.
Premere SET/CLR per selezionare e
confermare una funzione.
I messaggi di assistenza e del veicolo
vengono visualizzati all'occorrenza
nel Driver Information Center. Confer‐ mare i messaggi premendo
SET/CLR . Messaggi del veicolo
3 130.
Info/parzializz. carburante ;
Le possibili pagine sono: ● indicazione digitale della velocità
veicolo
● contachilometri parziale
● consumo medio carburante
● velocità media veicolo
● consumo carburante istantaneo ● autonomia di carburante
● autonomia di carburante, motore a doppia alimentazione
● livello di carburante, motore a doppia alimentazione
● timer

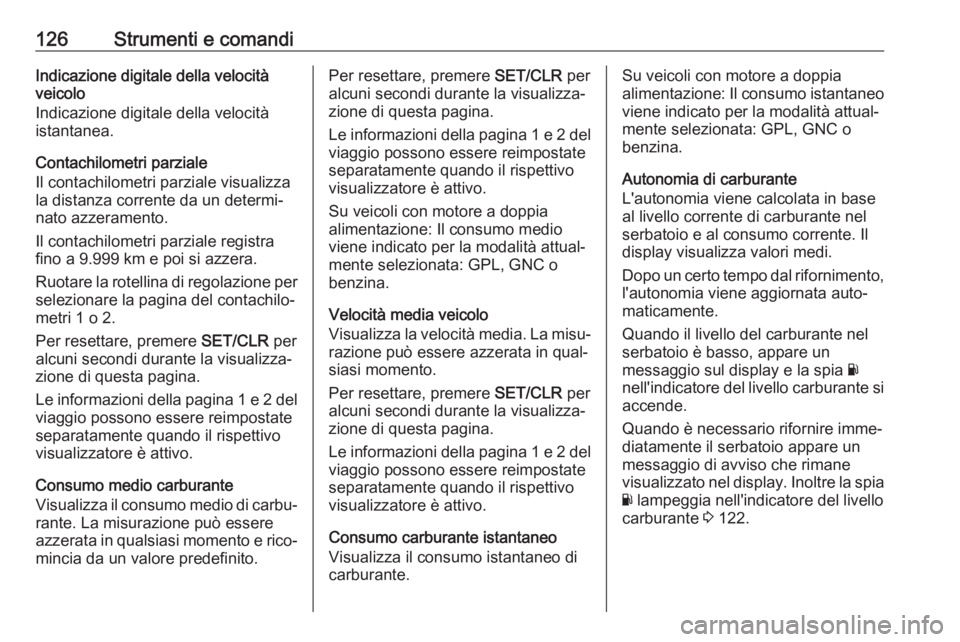

126Strumenti e comandiIndicazione digitale della velocità
veicolo
Indicazione digitale della velocità
istantanea.
Contachilometri parziale
Il contachilometri parziale visualizza
la distanza corrente da un determi‐
nato azzeramento.
Il contachilometri parziale registra
fino a 9.999 km e poi si azzera.
Ruotare la rotellina di regolazione per
selezionare la pagina del contachilo‐
metri 1 o 2.
Per resettare, premere SET/CLR per
alcuni secondi durante la visualizza‐
zione di questa pagina.
Le informazioni della pagina 1 e 2 del viaggio possono essere reimpostate
separatamente quando il rispettivo
visualizzatore è attivo.
Consumo medio carburante
Visualizza il consumo medio di carbu‐ rante. La misurazione può essere
azzerata in qualsiasi momento e rico‐
mincia da un valore predefinito.Per resettare, premere SET/CLR per
alcuni secondi durante la visualizza‐
zione di questa pagina.
Le informazioni della pagina 1 e 2 del viaggio possono essere reimpostate
separatamente quando il rispettivo
visualizzatore è attivo.
Su veicoli con motore a doppia
alimentazione: Il consumo medio
viene indicato per la modalità attual‐
mente selezionata: GPL, GNC o
benzina.
Velocità media veicolo
Visualizza la velocità media. La misu‐
razione può essere azzerata in qual‐
siasi momento.
Per resettare, premere SET/CLR per
alcuni secondi durante la visualizza‐
zione di questa pagina.
Le informazioni della pagina 1 e 2 del viaggio possono essere reimpostate
separatamente quando il rispettivo
visualizzatore è attivo.
Consumo carburante istantaneo
Visualizza il consumo istantaneo di
carburante.Su veicoli con motore a doppia
alimentazione: Il consumo istantaneo
viene indicato per la modalità attual‐
mente selezionata: GPL, GNC o
benzina.
Autonomia di carburante
L'autonomia viene calcolata in base
al livello corrente di carburante nel
serbatoio e al consumo corrente. Il
display visualizza valori medi.
Dopo un certo tempo dal rifornimento, l'autonomia viene aggiornata auto‐
maticamente.
Quando il livello del carburante nel
serbatoio è basso, appare un
messaggio sul display e la spia Y
nell'indicatore del livello carburante si
accende.
Quando è necessario rifornire imme‐
diatamente il serbatoio appare un
messaggio di avviso che rimane
visualizzato nel display. Inoltre la spia
Y lampeggia nell'indicatore del livello
carburante 3 122.

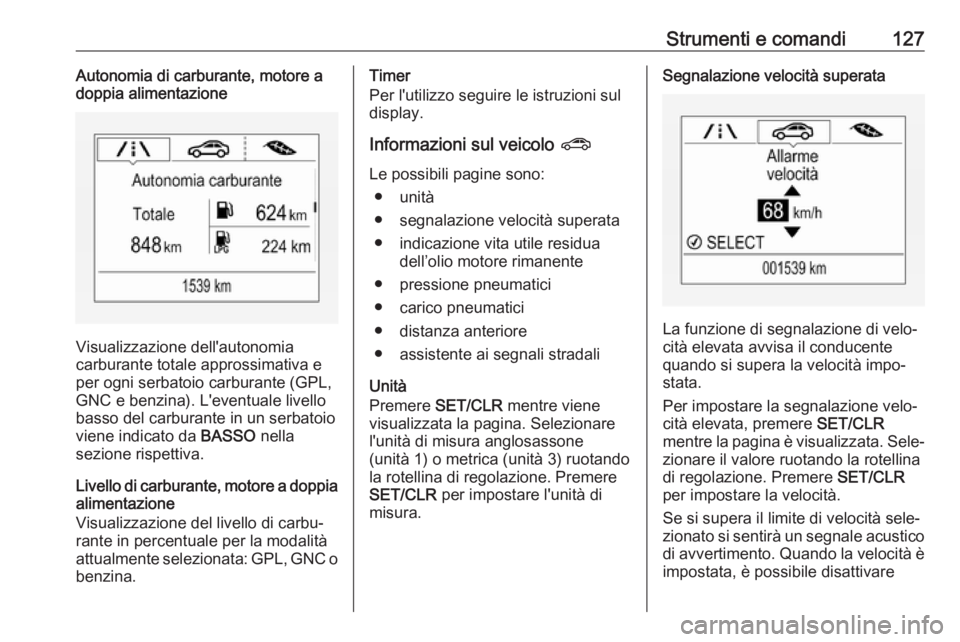

Strumenti e comandi127Autonomia di carburante, motore a
doppia alimentazione
Visualizzazione dell'autonomia
carburante totale approssimativa e
per ogni serbatoio carburante (GPL,
GNC e benzina). L'eventuale livello
basso del carburante in un serbatoio
viene indicato da BASSO nella
sezione rispettiva.
Livello di carburante, motore a doppia
alimentazione
Visualizzazione del livello di carbu‐
rante in percentuale per la modalità
attualmente selezionata: GPL, GNC o benzina.
Timer
Per l'utilizzo seguire le istruzioni sul
display.
Informazioni sul veicolo ?
Le possibili pagine sono: ● unità
● segnalazione velocità superata ● indicazione vita utile residua dell’olio motore rimanente
● pressione pneumatici
● carico pneumatici
● distanza anteriore
● assistente ai segnali stradali
Unità
Premere SET/CLR mentre viene
visualizzata la pagina. Selezionare l'unità di misura anglosassone
(unità 1) o metrica (unità 3) ruotando
la rotellina di regolazione. Premere
SET/CLR per impostare l'unità di
misura.Segnalazione velocità superata
La funzione di segnalazione di velo‐
cità elevata avvisa il conducente
quando si supera la velocità impo‐
stata.
Per impostare la segnalazione velo‐
cità elevata, premere SET/CLR
mentre la pagina è visualizzata. Sele‐
zionare il valore ruotando la rotellina
di regolazione. Premere SET/CLR
per impostare la velocità.
Se si supera il limite di velocità sele‐
zionato si sentirà un segnale acustico
di avvertimento. Quando la velocità è impostata, è possibile disattivare

128Strumenti e comandiquesta funzione premendo
SET/CLR durante la visualizzazione
di questa pagina.
Durata restante dell'olio
Indica una stima della durata utile
dell'olio. Il numero in percentuale
indica la vita residua dell'olio motore
e indica quando cambiare l'olio e il
filtro 3 113.
Pressione dei pneumatici
Le pressioni degli pneumatici di tutte
le ruote sono visualizzate in questa
pagina durante la guida 3 303.
Carico pneumatici
La categoria di pressione pneumatici
secondo la pressione di gonfiaggio
dei pneumatici attuale può essere
selezionata 3 303.
Distanza anteriore
Visualizza la distanza in secondi da
un veicolo in movimento che precede 3 249. Se il Cruise control adattivo è
attivo questa pagina mostra invece
l'impostazione della distanza ante‐
riore.Assistente ai segnali stradali
Visualizza i segnali stradali rilevati per
il tratto di strada in corso 3 258.
Menu informazioni sul consumo di carburante @
Le possibili pagine sono: ● andamento risparmio
● indice di risparmio
● dispositivi a consumo maggiore
Andamento risparmio
Visualizza lo sviluppo del consumo
medio su una distanza di 50 km. I
segmenti pieni visualizzano il
consumo in tratti di 5 km e mostrano
l'effetto della topografia o del compor‐ tamento di guida sul consumo del
carburante.
È possibile azzerare il grafico
premendo SET/CLR.
Indice di risparmio
Il consumo corrente di carburante è
indicato su una scala di risparmio. Per
una guida economica, adattare lo stile di guida in modo da mantenere i
segmenti pieni entro l'area Eco. Più
segmenti sono pieni, più alto è il
consumo del carburante.
Contemporaneamente, viene indi‐
cato il valore di consumo medio.
Dispositivi a consumo maggiore
L'elenco dei principali dispositivi
accesi che implicano un consumo
viene visualizzato in ordine decre‐
scente. Viene indicato il potenziale di
risparmio di carburante.
In alcune condizioni sporadiche di
guida, il motore azionerà automatica‐ mente il lunotto termico per aumen‐
tare il carico del motore. In questo
caso, il lunotto termico è indicato
