OPEL ZAFIRA C 2018 Uživatelská příručka (in Czech)

Řízení vozidla a jeho provoz259Doplňování zemního plynu
Dvířka hrdla palivové nádrže je
možné otevřít pouze tehdy, pokud je
vozidlo odemknuté. Otevřete kryt
plnicího hrdla palivové nádrže
zatlačením na kryt.
9 Varování
Doplňujte pouze maximálním
výstupním tlakem 250 barů.
Používejte pouze tepelně
kompenzované čerpací stanice.
Proces doplňování musí být
dokončen, tj. plnicí hrdlo nesmí být
větráno.
Kapacita nádrže na zemní plyn závisí na venkovní teplotě, plnicím tlaku
a typu systému pro doplňování paliva.
Objemy provozních náplní 3 329.
Zavřete dvířka a zaklapněte je.
Výrazy pro „vozidla na zemní plyn“
v zahraničí:NěmčinaErdgasfahrzeugeAngličtinaNGVs = Natural Gas
VehiclesFrancouz‐
štinaVéhicules au gaz
naturel - nebo -
Véhicules GNVItalštinaMetano auto
Výrazy pro „zemní plyn“ v zahraničí:
NěmčinaErdgasAngličtinaCNG = Compressed
Natural GasFrancouz‐
štinaGNV = Gaz Naturel
(pour) Véhicules - nebo
-
CGN = carburantgaz
naturelItalštinaMetano (per auto)
Doplňování zkapalněného plynu
Při doplňování paliva dodržujte
provozní a bezpečnostní pokyny
čerpací stanice.
Doplňovací ventil pro zkapalněný
plyn se nachází za dvířky hrdla
palivové nádrže.

260Řízení vozidla a jeho provoz

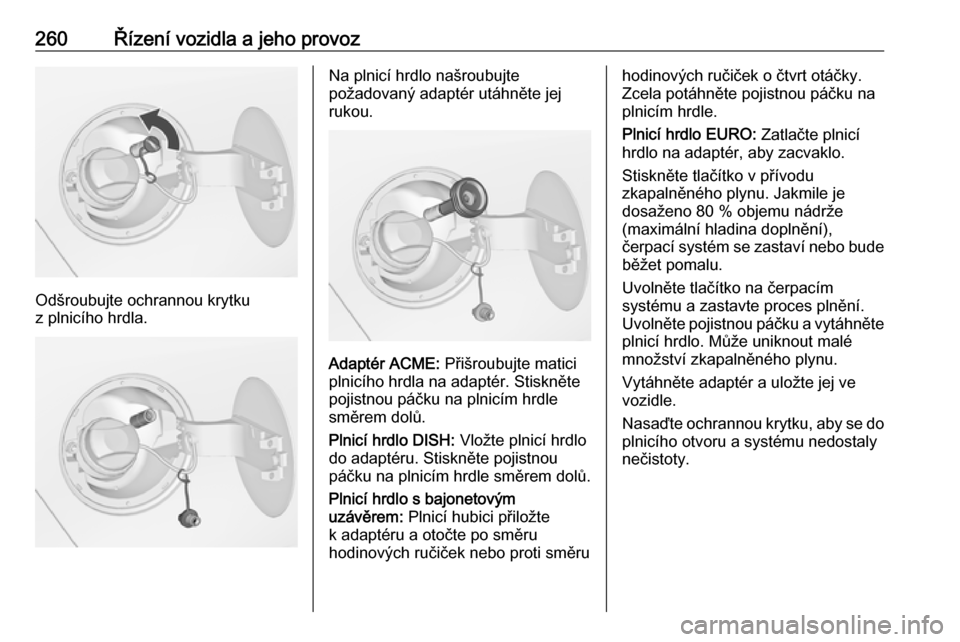

Odšroubujte ochrannou krytku
z plnicího hrdla.
Na plnicí hrdlo našroubujte
požadovaný adaptér utáhněte jej
rukou.
Adaptér ACME: Přišroubujte matici
plnicího hrdla na adaptér. Stiskněte
pojistnou páčku na plnicím hrdle
směrem dolů.
Plnicí hrdlo DISH: Vložte plnicí hrdlo
do adaptéru. Stiskněte pojistnou páčku na plnicím hrdle směrem dolů.
Plnicí hrdlo s bajonetovým
uzávěrem: Plnicí hubici přiložte
k adaptéru a otočte po směru
hodinových ručiček nebo proti směru
hodinových ručiček o čtvrt otáčky.
Zcela potáhněte pojistnou páčku na
plnicím hrdle.
Plnicí hrdlo EURO: Zatlačte plnicí
hrdlo na adaptér, aby zacvaklo.
Stiskněte tlačítko v přívodu
zkapalněného plynu. Jakmile je
dosaženo 80 % objemu nádrže
(maximální hladina doplnění),
čerpací systém se zastaví nebo bude běžet pomalu.
Uvolněte tlačítko na čerpacím
systému a zastavte proces plnění.
Uvolněte pojistnou páčku a vytáhněte
plnicí hrdlo. Může uniknout malé
množství zkapalněného plynu.
Vytáhněte adaptér a uložte jej ve
vozidle.
Nasaďte ochrannou krytku, aby se do
plnicího otvoru a systému nedostaly
nečistoty.

Řízení vozidla a jeho provoz2619Varování
S ohledem na provedení systému
dojde po uvolnění pojistné páčky
nevyhnutelně k úniku
zkapalněného plynu. Výpary
nevdechujte.
9 Varování
Z bezpečnostních důvodů smí být
nádrž na zkapalněný plyn plněna
pouze na 80 % jejího objemu.
Multiventil na nádrži zkapalněného
plynu automaticky omezí čerpané
množství. Pokud se přidá větší
množství, doporučujeme
nevystavovat vozidlo slunci, dokud se nadměrné množství nespotřebuje.
Plnicí adaptér
Jelikož plnicí systémy nejsou
standardizovány, jsou zapotřebí
různé adaptéry. Ty jsou k dispozici
u distributorů Opel a v autorizovaných servisech Opel.
Adaptér ACME: Belgie, Německo,
Irsko, Lucembursko, Švýcarsko
Adaptér s bajonetovým uzávěrem:
Nizozemí, Norsko, Španělsko, Velká Británie
Adaptér EURO: Španělsko

262Řízení vozidla a jeho provozAdaptér DISH: Rakousko, Bosna
a Hercegovina, Bulharsko,
Chorvatsko, Česká republika,
Dánsko, Estonsko, Francie, Řecko,
Maďarsko, Itálie, Lotyšsko, Litva,
Makedonie, Polsko, Portugalsko,
Rumunsko, Srbsko, Slovensko,
Slovinsko, Švédsko, Švýcarsko,
Turecko, Ukrajina
Uzávěr palivové nádrže
Používejte pouze originální víčka
palivové nádrže. Vozidla se
vznětovým motorem mají speciální
uzávěr palivové nádrže.
Spotřeba paliva - emise CO 2
Zážehové a vznětové motory Spotřeba paliva (kombinovaná)
modelu Opel Zafira se pohybuje od
9,2 do 4,5 l/100 km.
Emise CO 2 (kombinované) se
pohybují od 182 do 119 g/km.Hodnoty platné pro váš konkrétní vůz najdete v certifikátu shody EHS, který
jste obdrželi se svým vozem, nebo
v jiném národním registračním
dokladu.
Motory na zemní plyn Spotřeba plynu (kombinovaná)
u vozu Opel Zafira je 4,7 kg/100 km.
Emise CO 2 (kombinace) jsou
129 g/km.
Hodnoty platné pro váš konkrétní vůz
najdete v certifikátu shody EHS, který jste obdrželi se svým vozem, nebo
v jiném národním registračním
dokladu.
Všeobecné informace Oficiální spotřeba paliva a konkrétní
hodnota emisí CO 2 platí pro základní
model EU se standardní výbavou.
Spotřeba paliva a emise CO 2 se
stanoví v souladu s předpisem
R (ES) č.715/2007 (ve znění
pozdějších dodatků), přičemž se bere v úvahu běžná hmotnost vozidla dle
předpisu.Hodnoty jsou pouze informativní pro
účely porovnání jednotlivých variant
vozidel. Nelze je považovat za záruku
skutečné spotřeby paliva
v konkrétním vozidle. Při další výbavě
mohou být výsledné hodnoty
spotřeby a emisí CO
2 nepatrně vyšší.
Kromě toho je spotřeba paliva závislá
na osobním stylu jízdy a rovněž na
podmínkách vozovky a dopravního
provozu.
Zemní plyn
Informace o spotřebě paliva byly
získány prostřednictvím použití
referenčního paliva G20 (obsah
metanu 99 - 100 mol%) za
předepsaných jízdních podmínek. Při použití zemního plynu s nižším
obsahem metanu se může spotřeba
od daných hodnot lišit.

Řízení vozidla a jeho provoz263Tažné zařízení
Všeobecné informace Používejte pouze tažné zařízení,
které bylo schváleno pro Vaše
vozidlo. Vozidla s motory na zemní
plyn vyžadují speciální tažné
zařízení.
Doporučujeme Vám, abyste svěřili
dodatečnou montáž tažného zařízení
servisu. Může být nezbytné provést
změny, které mají nepříznivý vliv na chladicí systém, tepelné štíty nebo
jiné zařízení.
Funkce detekce poruchy žárovky pro
brzdové světlo přívěsu nemůže
detekovat částečnou poruchu
žárovek. Například v případě žárovek
4x 5 W detekuje poruchu žárovky
pouze, pokud zůstane pouze jedna
nebo žádná žárovka 5 W.
Namontované tažné zařízení může
zakrýt otvor tažného oka. Pokud toto
nastane, použijte pro tažení tyč
s kulovou hlavou. Tyč s kulovou
hlavou mějte stále ve vozidle.Chování vozidla za jízdy
a rady pro jízdu s přívěsem
Před připojením přívěsu namažte
kulovou hlavu. Nemažte však kulovou
hlavu, pokud používáte stabilizátor
tlumící účinky sil vznikajících
vychýlením přívěsu z přímého směru.
U přívěsů s menší jízdní stabilitou
a obytných přívěsů s celkovou
povolenou hmotností více než
1 300 kg se důrazně doporučuje
používat stabilizátor při jízdě rychlostí
větší než 80 km/h.
Pokud se přívěs za jízdy rozkývá,
zpomalte. Nepokoušejte se korigovat
kývání pohyby volantem. V případě
potřeby prudčeji přibrzděte.
Při jízdě z kopce zařaďte vždy stejný
převodový stupeň, jaký byste použili
pro jízdu do kopce a jeďte přibližně
stejnou rychlostí.
Nastavte tlak v pneumatikách na
hodnotu předepsanou pro plné
zatížení 3 331.Tažení přívěsu
Zatížení závěsu
Přípustná zatížení jsou maximální
hodnoty závislé na vozidle a motoru,
které nesmějí být překročeny.
Skutečné zatížení závěsu je rozdíl
mezi skutečnou celkovou hmotností
přívěsu a skutečným zatížením
kulové hlavy tažného zařízení
v připojeném stavu.
Přípustné zatížení závěsu Vašeho
vozidla je uvedeno v úředních
dokladech k Vašemu vozidlu. Obecně
tyto hodnoty platí pro stoupání do 12
%.
Povolené hmotnosti přívěsů platí do
specifikovaného stoupání
a nadmořské výšky. Se stoupající
nadmořskou výškou klesá výkon motoru v důsledku řidšího vzduchua je tedy snížena schopnost stoupání, čímž se snižuje povolená hmotnost
soupravy o 10 % na každých
1000 metrů nadmořské výšky.
Hmotnost soupravy nemusí být
snížena při jízdě po vozovkách
s mírným stoupáním/klesáním (méně
než 8 % na dálnicích).

264Řízení vozidla a jeho provozMaximální celková povolená
hmotnost jízdní soupravy nesmí být překročena. Tato hmotnost je
uvedená na identifikačním štítku
3 319.
Svislé zatížení kulové hlavy
Svislé zatížení kulové hlavy je
zatížení, které vyvíjí naložený přívěs
na kulovou hlavu. Změnou rozložení
nákladu na přívěsu můžete toto
zatížení změnit.
Hodnota maximálního povoleného
svislého zatížení kulové hlavy
(75 kg) je uvedena na štítku tažného
zařízení a v dokumentech vozidla.
Poznámky
Motory B16DTH, B16DTJ, B20DTH
a B20DTJ: V závislosti na výbavě může maximální přípustné svislé
zatížení působící na připojovací
zařízení být 75 kg nebo 60 kg.
Vždy se zaměřte na maximální
zatížení, zejména v případě těžkého přívěsu. V žádném případě nesmí být svislé zatížení kulové hlavy nižší než
25 kg.Zatížení zadní nápravy
Při připojení přívěsu a plném zatížení vozidla může být povolené zatížení
zadní nápravy (viz identifikační štítek
nebo dokumenty k vozidlu)
překročeno o 60 kg, celková
hmotnost vozidla může být
překročena o 60 kg. Pokud je
překročeno povolené zatížení zadní
nápravy je maximální povolená
rychlost 100 km/h.
Tažné zařízeníVýstraha
Při jízdě bez přívěsu demontujte
kulovou hlavu.
Uložení tyče s kulovou hlavou
Tyč s kulovou hlavou uložena v pravé boční stěně zavazadlového prostoru.

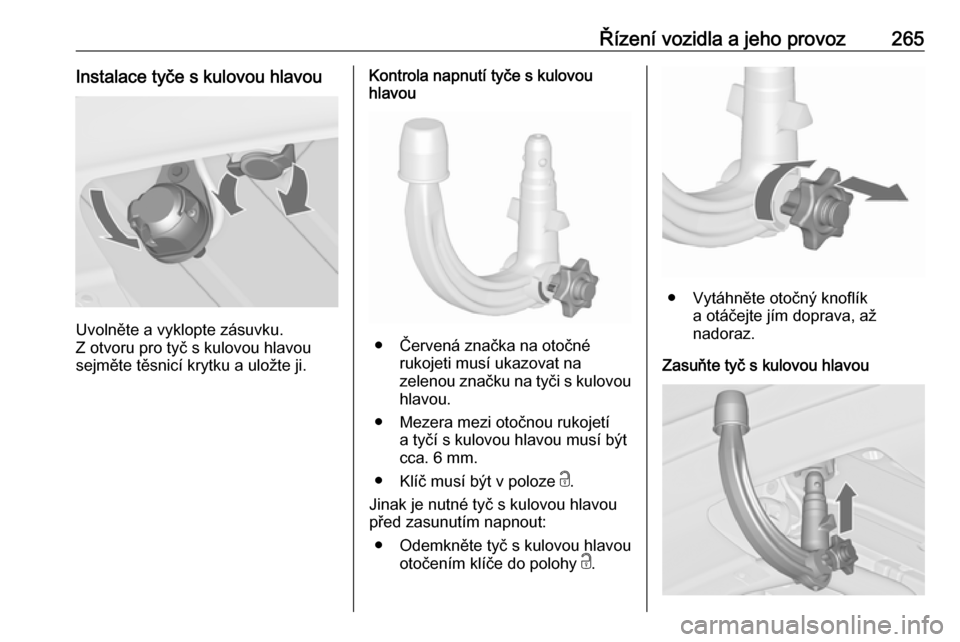

Řízení vozidla a jeho provoz265Instalace tyče s kulovou hlavou
Uvolněte a vyklopte zásuvku.
Z otvoru pro tyč s kulovou hlavou sejměte těsnicí krytku a uložte ji.
Kontrola napnutí tyče s kulovou
hlavou
● Červená značka na otočné
rukojeti musí ukazovat na
zelenou značku na tyči s kulovou
hlavou.
● Mezera mezi otočnou rukojetí a tyčí s kulovou hlavou musí býtcca. 6 mm.
● Klíč musí být v poloze c.
Jinak je nutné tyč s kulovou hlavou
před zasunutím napnout:
● Odemkněte tyč s kulovou hlavou otočením klíče do polohy c.
● Vytáhněte otočný knoflík
a otáčejte jím doprava, až
nadoraz.
Zasuňte tyč s kulovou hlavou

266Řízení vozidla a jeho provozZasuňte napnutou tyč s kulovou
hlavou do otvoru a pevně ji zatlačte
nahoru, až se slyšitelně zajistí.
Otočná rukojeť zaklapne zpět do
původní polohy na tyči s kulovou
hlavou bez mezery.9 Varování
Během zasunování se
nedotýkejte otočné rukojeti.
Zamkněte tyč s kulovou hlavou
otočením klíče do polohy e. Vyjměte
klíč a zavřete ochranný kryt.
Oko pro pojistné lano
Připevněte pojistné lano k oku.
Zkontrolujte, že je tyč s kulovou
hlavou správně instalovaná
● Zelená značka na otočné rukojeti
musí ukazovat na zelenou
značku na tyči s kulovou hlavou.
● Mezi otočnou rukojetí a tyčí s kulovou hlavou nesmí být
žádná mezera.
● Tyč s kulovou hlavou musí být pevně zasunutá do otvoru.
● Tyč s kulovou hlavou se musí zamknout a poté je třeba vyjmoutklíč.9 Varování
Tažení přívěsu je přípustné pouze
v případě, že je tyč s kulovou
hlavou správně nainstalovaná.
Pokud se tyč s kulovou hlavou
nepřipojí správně, vyhledejte
pomoc v servisu.
Demontáž tyče s kulovou hlavou
Chcete-li tyč s kulovou hlavou
odemknout, otevřete ochranný kryt
a otočte klíč do polohy c.
Vytáhněte otočnou rukojeť a otáčejte ji doprava, až nadoraz. Vytáhněte tyč
s kulovou hlavou směrem dolů.
Zasuňte ochrannou krytku do otvoru.
Odklopte zástrčku.
Asistent stability přívěsu Zjistí-li systém kývavé pohyby, výkon motoru se sníží a souprava vozidlo/
přívěs je selektivně brzděna, dokud

Řízení vozidla a jeho provoz267kývání neustane. Pokud systém
pracuje, pohybujte volantem pouze,
když je to nutné.
Asistent stability přívěsu (TSA) je
funkce systému elektronické
stabilizace vozidla 3 225.

268Péče o vozidloPéče o vozidloVšeobecné informace................269
Příslušenství a úpravy vozidla . 269
Skladování vozidla ..................269
Recyklace vozidla po ukončení jeho životnosti ......................... 270
Kontroly vozidla ......................... 270
Provádění práce ......................270
Kapota motoru ......................... 271
Motorový olej ........................... 271
Chladicí kapalina motoru .........273
Kapalina do posilovače řízení . 274
Kapalina do ostřikovačů ..........274
Brzdy ....................................... 274
Brzdová kapalina .....................275
Akumulátor vozidla ..................275
Odvzdušnění palivového systému u vznětových motorů 276
Výměna lišty stěrače ...............277
Výměna žárovky ........................277
Halogenové světlomety ...........277
LED světlomety .......................280
Světla do mlhy ......................... 280
Koncová světla ........................ 281
Boční ukazatele směru ............283
Osvětlení registrační značky ...284Osvětlení interiéru ...................284
Osvětlení přístrojové desky .....284
Elektrická soustava ....................285
Pojistky .................................... 285
Pojistková skříňka v motorovém prostoru .................................. 286
Pojistková skříňka v přístrojové desce ...................................... 288
Pojistková skříňka v zavazadlovém prostoru .......289
Nářadí vozidla ............................ 291
Nářadí ...................................... 291
Kola a pneumatiky .....................292
Zimní pneumatiky ....................292
Značení pneumatik ..................292
Tlak vzduchu v pneumatikách . 292
Systém monitorování tlaku vzduchu v pneumatikách ........294
Hloubka vzorku ........................297
Změna velikosti pneumatiky a kola ...................................... 298
Kryty kol ................................... 298
Řetězy na kola ......................... 298
Souprava na opravu pneumatik ............................... 299
Výměna kola ............................ 302
Rezervní kolo .......................... 305
Startování pomocí startovacích
kabelů ........................................ 308Tažení........................................ 310
Tažení vozidla ......................... 310
Tažení jiného vozidla ...............311
Péče o vzhled ............................ 312
Péče o exteriér ........................ 312
Péče o interiér ......................... 314
