Péče o vozidlo289Č.Obvod1Tempomat/omezovač rychlosti/
adaptivní tempomat/ovládací
prvky na volantu2Vnější osvětlení/řídicí modul
karosérie3Vnější osvětlení/řídicí modul
karosérie4Informační systém5Informační systém/přístroj6Napájecí zásuvka/zapalovač
cigaret7Napájecí zásuvkaČ.Obvod8Levé tlumené světlo/řídicí modul
karosérie9Pravé tlumené světlo/řídicí
modul karosérie/modul airbagů10Zámky dveří/řídicí modul karo‐
série11Ventilátor interiéru12–13–14Diagnostický konektor15Airbag16Napájecí zásuvka17Klimatizace18Logistika19Modul řízení karoserie20Modul řízení karoserie21Sdružený přístroj přístrojové
desky/systém alarmu22Snímač zapalováníČ.Obvod23Modul řízení karoserie24Modul řízení karoserie25–26–
Pojistková skříňka
v zavazadlovém prostoru

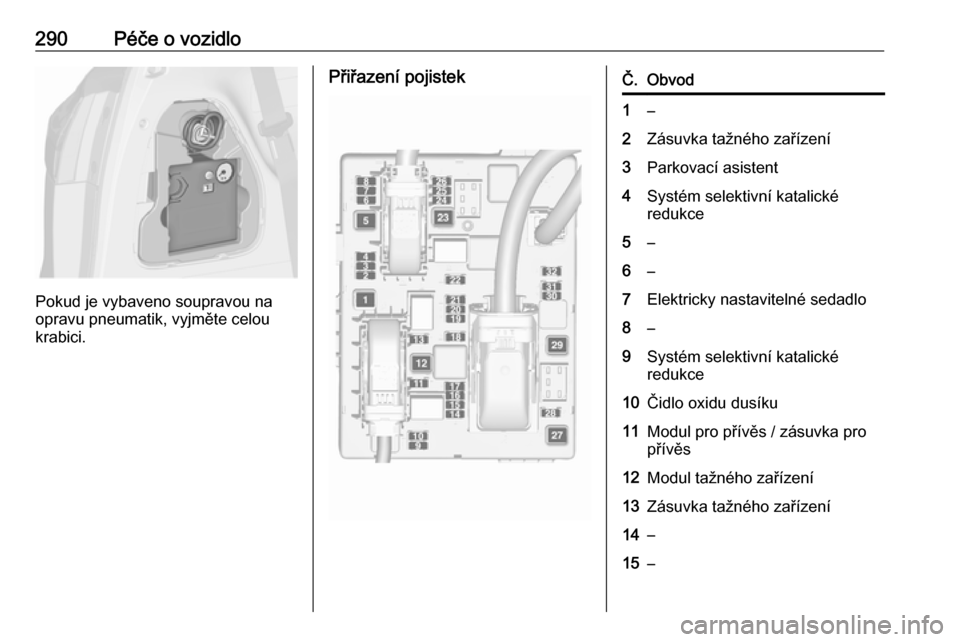

Pojistková skříňka je na levé straně za krytem v bočním obložení
zavazadlového prostoru.
Sejměte kryt.

290Péče o vozidlo
Pokud je vybaveno soupravou na
opravu pneumatik, vyjměte celou
krabici.
Přiřazení pojistekČ.Obvod1–2Zásuvka tažného zařízení3Parkovací asistent4Systém selektivní katalické
redukce5–6–7Elektricky nastavitelné sedadlo8–9Systém selektivní katalické
redukce10Čidlo oxidu dusíku11Modul pro přívěs / zásuvka pro
přívěs12Modul tažného zařízení13Zásuvka tažného zařízení14–15–

Péče o vozidlo291Č.Obvod16Vnitřní zpětné zrcátko/zadní
kamera17Napájecí zásuvka18–19Vyhřívání volantu20Sluneční clona21Vyhřívání předních sedadel22–23–24Systém selektivní katalické
redukce25–26–27–28–29–30–Č.Obvod31–32Aktivní systém tlumení/varování
o opuštění jízdního pruhuNářadí vozidla

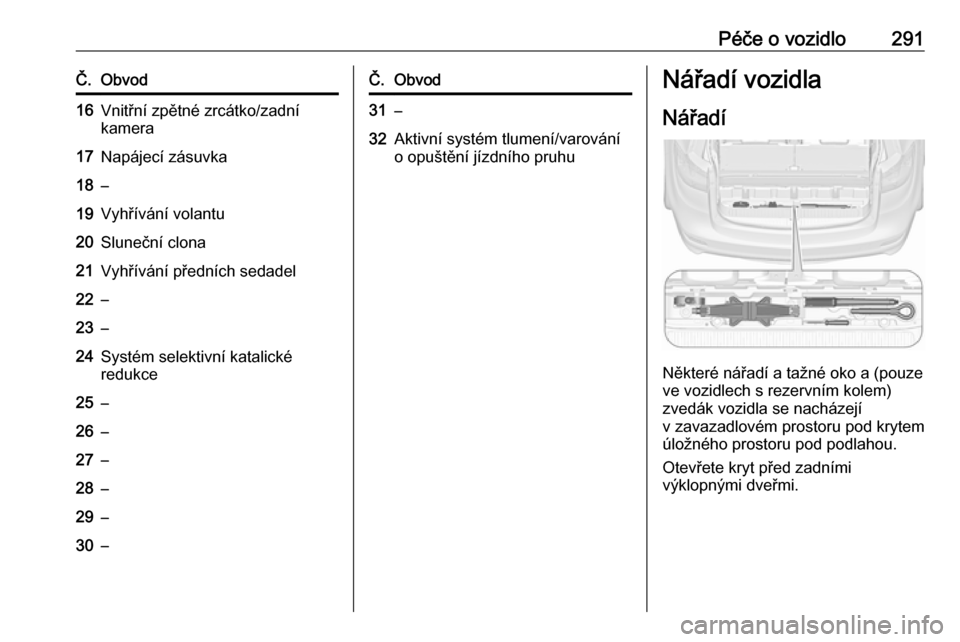

Nářadí
Některé nářadí a tažné oko a (pouze
ve vozidlech s rezervním kolem)
zvedák vozidla se nacházejí
v zavazadlovém prostoru pod krytem
úložného prostoru pod podlahou.
Otevřete kryt před zadními
výklopnými dveřmi.

292Péče o vozidloKola a pneumatikyStav pneumatik, stav ráfkůHrany přejíždějte pomalu a pokud
možno kolmo. Přejíždění ostrých
hran může způsobit poškození
pneumatiky a ráfku. Při parkování se
ujistěte, že pneumatiky nejsou opřeny
o hranu obrubníku.
Pravidelně kontrolujte kola z hlediska poškození. V případě poškození
nebo neobvyklého opotřebení
vyhledejte pomoc v servisu.
Zimní pneumatiky Zimní pneumatiky zvyšují bezpečnost
jízdy při teplotách pod 7 °C a proto by
měly být nainstalované na všech
kolech.
Jako zimní pneumatiky jsou povoleny všechny velikosti pneumatik 3 331.
V souladu s předpisy dané země
přilepte nálepku s maximální
povolenou rychlostí do zorného pole
řidiče.Značení pneumatik
Např. 215/60 R 16 95 H215:šířka pneumatiky, mm60:průřezový poměr (výška
pneumatiky vůči šířce), %R:typ pneumatiky: RadiálníRF:typ: RunFlat16:průměr ráfku, palce95:index zatížení, např. 95
odpovídá zatížení 690 kgH:písmeno rychlostního kódu
Písmeno rychlostního kódu:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Vyberte pneumatiku správnou pro
maximální rychlost svého vozidla.
Maximální rychlost je dosažitelná při
pohotovostní hmotnosti s hmotností
řidiče (75 kg) plus hmotností nákladu
125 kg. Volitelná výbava může snížit
maximální rychlost vozidla.
Výkon 3 326.
Směrové pneumatiky
Směrové pneumatiky musíte nasadit tak, aby se otáčely ve směru jízdy.
Směr otáčení je vyznačen symbolem
(např. šipkou) na boku pneumatiky.
Tlak vzduchuv pneumatikách
Tlak vzduchu v pneumatikách
kontrolujte za studena nejméně
každých 14 dní a před každou
dlouhou cestou. Nezapomeňte na
rezervní kolo. Toto také platí pro
vozidla se systémem sledováním
tlaku vzduchu v pneumatikách.

Péče o vozidlo293Tlak vzduchu v pneumatikách
3 331.

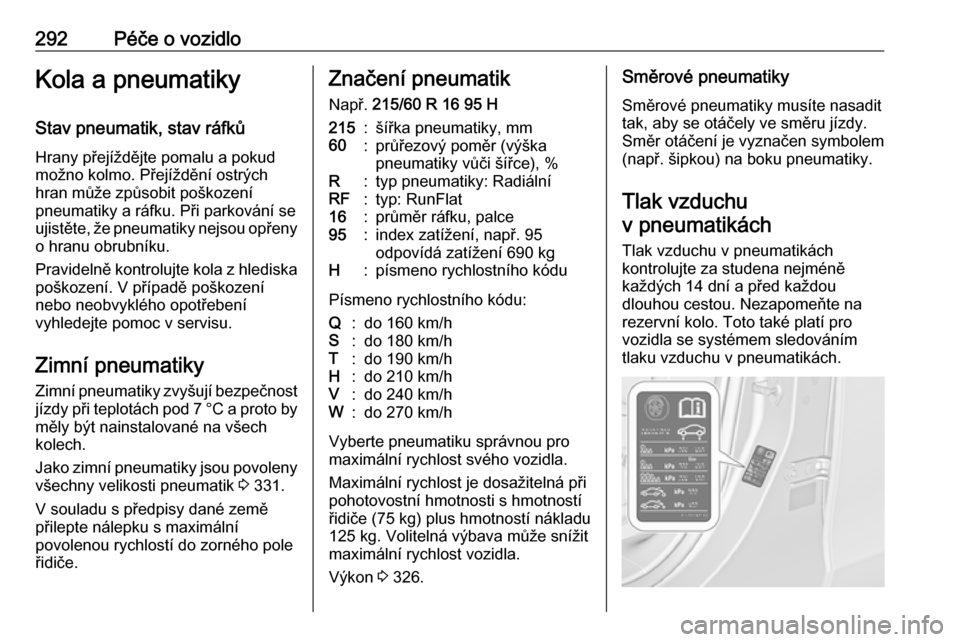

Na štítku s údaji o tlacích
v pneumatikách na rámu levých nebo
pravých předních dveří jsou uvedeny
pneumatiky montované jako
originální výbava a příslušné tlaky
v pneumatikách.
Údaje o tlaku vzduchu
v pneumatikách platí pro studené pneumatiky. Platí pro letní i zimní
pneumatiky.
Rezervní kolo vždy nahustěte na hodnotu udávanou pro maximální
zatížení vozidla.
Tlak vzduchu v pneumatikách ECO
slouží k dosažení co možno nejmenší
míry spotřeby paliva.
Nesprávný tlak vzduchu
v pneumatikách zhorší bezpečnost
a ovladatelnost vozidla, jízdní
pohodlí, spotřebu paliva a zvýší
opotřebení pneumatik.
Tlaky v pneumatikách se liší podle
různých volitelných možností. Pro zjištění správné hodnoty tlaku
v pneumatikách postupujte podle
níže uvedeného postupu:1. Identifikujte identifikační kód motoru. Údaje o motoru 3 324.
2. Identifikujte příslušnou pneumatiku.
V tabulkách tlaku v pneumatikách
jsou uvedeny všechny možné
kombinace pneumatik 3 331.
Pneumatiky schválené pro Vaše
vozidlo jsou uvedeny v osvědčení
o shodě EHS dodaném s Vaším
vozidlem nebo v jiném národním registračním dokladu.
Za správný tlak huštění pneumatik
zodpovídá řidič vozidla.9 Varování
Je-li tlak příliš nízký, může dojít
k nadměrnému zahřátí a vnitřnímu poškození, vedoucímu k oddělení
běhounu a prasknutí pneumatiky
při vyšší rychlosti.
9 Varování
U specifických pneumatik
doporučený tlak v pneumatikách
uvedený v tabulce tlaků
v pneumatikách může překročit
maximální tlak v pneumatice
uvedený na pneumatice.
Maximální tlak v pneumatice
uvedený na pneumatice nikdy
nepřekročte.
Pokud musíte zvýšit nebo snížit tlak
vzduchu v pneumatikách se
systémem sledování jejich tlaku,
vypněte zapalování. Po úpravě tlaku
vzduchu v pneumatikách zapněte
zapalovaní a vyberte příslušné
nastavení na stránce Zatížení
pneumatik v informačním centru
řidiče, 3 121.
Závislost na teplotě Tlak v pneumatice závisí na teplotě
pneumatiky. Během jízdy se teplota
i tlak pneumatiky zvyšuje. Hodnoty
tlaků vzduchu v pneumatikách
uvedené na informačním štítku

294Péče o vozidlopneumatik nebo v tabulce tlaků
pneumatik platí pro studené
pneumatiky, to znamená při 20 °C.
Při zvýšení teploty o 10 °C se tlak
zvýší přibližně o 10 kPa. To je třeba
vzít v úvahu, když je prováděna
kontrola teplých pneumatik.
Hodnota tlaku vzduchu v pneumatice
zobrazená v informačním centru
řidiče udává skutečný tlak vzduchu
v pneumatice. U vychladlé
pneumatiky je zjištěna hodnota nižší,
což neznamená únik vzduchu.
Systém monitorování tlakuvzduchu v pneumatikách
Když rychlost vozidla překročí určitý
limit, zkontroluje systém sledování
tlaku vzduchu v pneumatikách jednou za minutu tlak ve všech čtyřech
pneumatikách.Výstraha
Systém sledování tlaku vzduchu
v pneumatikách upozorňuje pouze na stav tlaku v pneumatikách
a nenahrazuje pravidelnou údržbu
pneumatik prováděnou řidičem.
Všechna kola musejí být opatřena
snímačem tlaku a pneumatiky musejí mít předepsaný tlak.
Poznámky
V zemích, v nichž je systém pro sledování tlaku v pneumatikách
vyžadován zákonem, je důsledkem
použití kol bez snímačů tlaku
neplatnost schválení vozidla
k provozu.

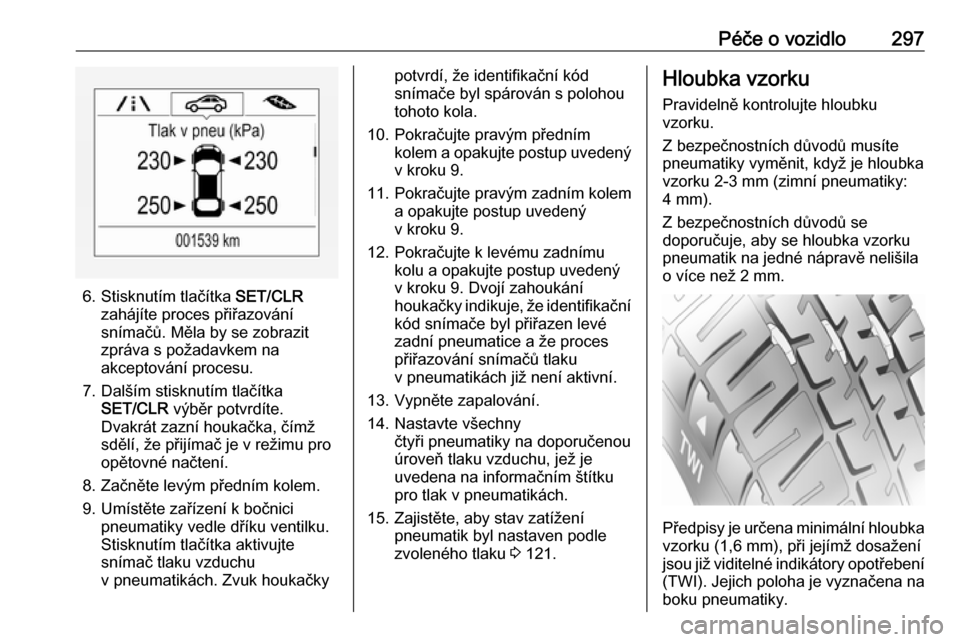

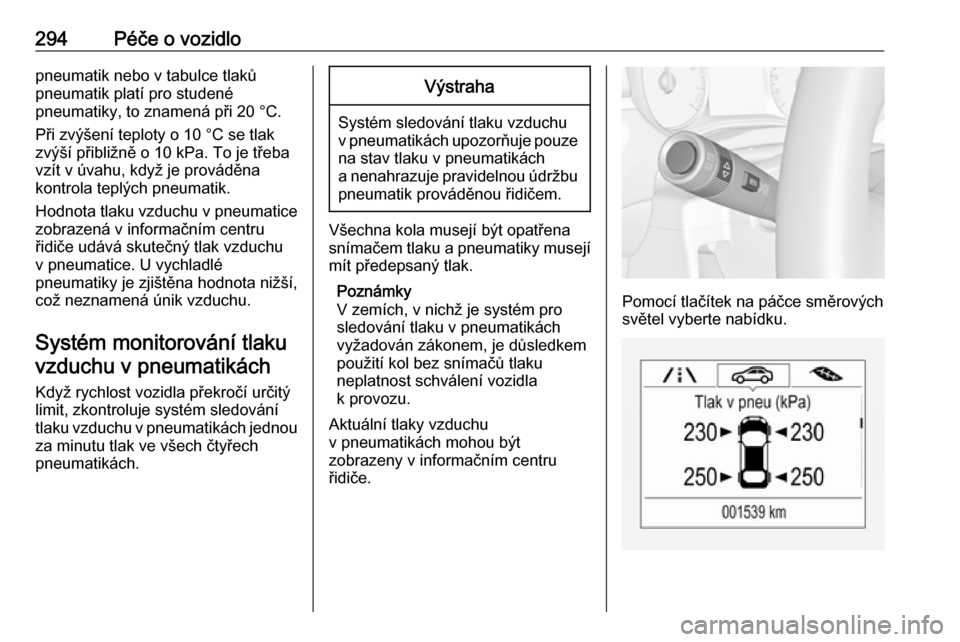

Aktuální tlaky vzduchu
v pneumatikách mohou být
zobrazeny v informačním centru
řidiče.
Pomocí tlačítek na páčce směrových
světel vyberte nabídku.

Péče o vozidlo295Vybere stránku Tlak vzduchu
v pneumatikách v nabídce Nabídka
Informace o vozidle ? 3 121.
Stav systému a upozornění na tlak se
zobrazují v informačním centru řidiče formou zprávy s udáním příslušné
pneumatiky.
Pro výstrahy systém bere v úvahu
teplotu pneumatiky.
Je-li zjištěn nízký tlak
v pneumatikách, řidič je upozorněn
kontrolkou w 3 118.
Pokud se rozsvítí kontrolka w, co
nejdříve zastavte a nahustěte
pneumatiky na doporučený tlak
3 331.
Pokud kontrolka w bliká
60-90 sekund a pak zůstane svítit
trvale, vyskytla se v systému chyba.
Obraťte se na servis.
Po nahuštění pneumatik, může být
pro aktualizaci hodnot v informačním
centru řidiče nutné s vozidlem ujet
určitou vzdálenost. Během této doby
může svítit kontrolka w.
Pokud se při nižších teplotách rozsvítí kontrolka w a po ujetí určité
vzdálenosti zhasne, může to
znamenat postupné klesání tlaku.
Zkontrolujte tlak vzduchu
v pneumatikách.
Zprávy vozidla 3 126.
Pokud musíte zvýšit nebo snížit tlak vzduchu v pneumatikách, vypněte
zapalování.
Montujte pouze kola s čidly tlaku,
v opačném případě se tlak
v pneumatikách nezobrazí a w bude
neustále svítit.
Nouzové rezervní kolo není vybaveno
snímači tlaku. Systém kontroly tlaku
vzduchu v pneumatikách pro tyto kola
není funkční. Svítí kontrolka w. Pro
ostatní tři kola zůstává systém
funkční.
Používání komerčně dostupných
tekutých souprav pro opravu
pneumatik může zhoršit funkčnostsystému. Mohou být použity soupravy
na opravu schválené výrobním
závodem.
Provozování elektronických systémů nebo blízkost zařízení používajících
podobnou vlnovou frekvenci může
narušit činnost systému sledování
tlaku vzduchu v pneumatikách.
Při každé výměně pneumatik se musí provést servis čidel systému
sledování tlaku vzduchu
v pneumatikách. U šroubovaných
čidel vyměňte kuželku ventilku
a těsnicí kroužek. U čidla se sponou
vyměňte celý ventilek.
Stav zatížení vozidla
Upravte tlak vzduchu v pneumatikách
podle stavu zatížení a informačního
štítku pneumatik nebo tabulky tlaků
pneumatik 3 331, v informačním
centru řidiče proveďte příslušné
nastavení v nabídce Zatížení
pneumatik 3 121. Toto nastavení je
referencí pro upozornění na nízký tlak vzduchu v pneumatikách.

296Péče o vozidloNabídka Zatížení pneumatik se
zobrazí pouze, když vozidlo stojí a je
zabrzděna parkovací brzda. U vozidel
s automatickou převodovkou musí
volicí páka být v poloze P.

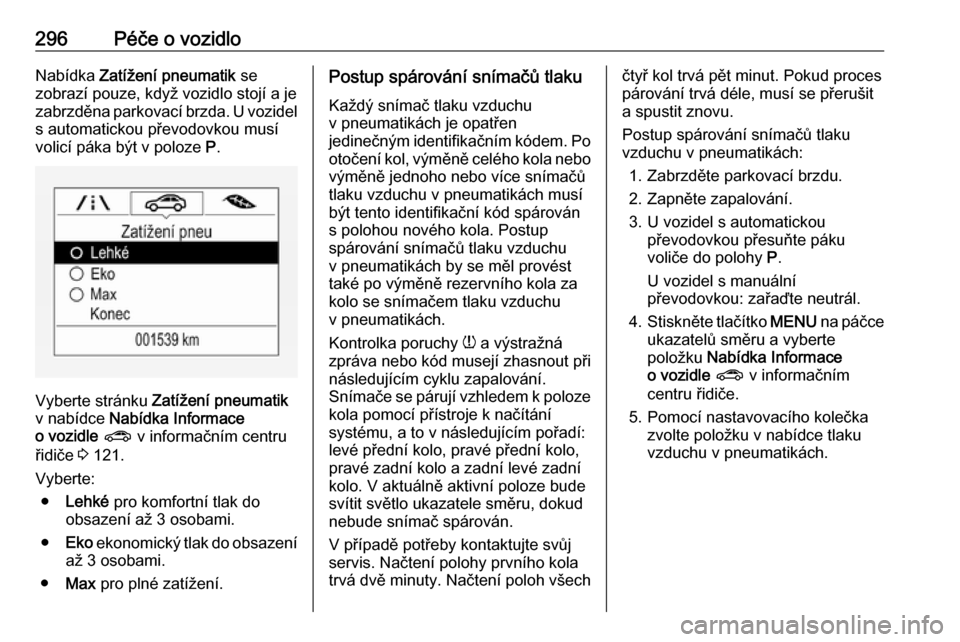

Vyberte stránku Zatížení pneumatik
v nabídce Nabídka Informace
o vozidle ? v informačním centru
řidiče 3 121.
Vyberte: ● Lehké pro komfortní tlak do
obsazení až 3 osobami.
● Eko ekonomický tlak do obsazení
až 3 osobami.
● Max pro plné zatížení.
Postup spárování snímačů tlaku
Každý snímač tlaku vzduchu
v pneumatikách je opatřen
jedinečným identifikačním kódem. Po otočení kol, výměně celého kola nebovýměně jednoho nebo více snímačů
tlaku vzduchu v pneumatikách musí
být tento identifikační kód spárován
s polohou nového kola. Postup
spárování snímačů tlaku vzduchu
v pneumatikách by se měl provést
také po výměně rezervního kola za
kolo se snímačem tlaku vzduchu
v pneumatikách.
Kontrolka poruchy w a výstražná
zpráva nebo kód musejí zhasnout při
následujícím cyklu zapalování.
Snímače se párují vzhledem k poloze kola pomocí přístroje k načítání
systému, a to v následujícím pořadí: levé přední kolo, pravé přední kolo,
pravé zadní kolo a zadní levé zadní
kolo. V aktuálně aktivní poloze bude
svítit světlo ukazatele směru, dokud
nebude snímač spárován.
V případě potřeby kontaktujte svůj
servis. Načtení polohy prvního kola
trvá dvě minuty. Načtení poloh všechčtyř kol trvá pět minut. Pokud proces
párování trvá déle, musí se přerušit
a spustit znovu.
Postup spárování snímačů tlaku vzduchu v pneumatikách:
1. Zabrzděte parkovací brzdu.
2. Zapněte zapalování.
3. U vozidel s automatickou převodovkou přesuňte páku
voliče do polohy P.
U vozidel s manuální
převodovkou: zařaďte neutrál.
4. Stiskněte tlačítko MENU na páčce
ukazatelů směru a vyberte položku Nabídka Informace
o vozidle ? v informačním
centru řidiče.
5. Pomocí nastavovacího kolečka zvolte položku v nabídce tlaku
vzduchu v pneumatikách.

Péče o vozidlo297
6. Stisknutím tlačítka SET/CLR
zahájíte proces přiřazování snímačů. Měla by se zobrazit
zpráva s požadavkem na
akceptování procesu.
7. Dalším stisknutím tlačítka SET/CLR výběr potvrdíte.
Dvakrát zazní houkačka, čímž
sdělí, že přijímač je v režimu pro opětovné načtení.
8. Začněte levým předním kolem. 9. Umístěte zařízení k bočnici pneumatiky vedle dříku ventilku.
Stisknutím tlačítka aktivujte
snímač tlaku vzduchu v pneumatikách. Zvuk houkačky
potvrdí, že identifikační kód
snímače byl spárován s polohou
tohoto kola.
10. Pokračujte pravým předním kolem a opakujte postup uvedenýv kroku 9.
11. Pokračujte pravým zadním kolem a opakujte postup uvedený
v kroku 9.
12. Pokračujte k levému zadnímu kolu a opakujte postup uvedený
v kroku 9. Dvojí zahoukání
houkačky indikuje, že identifikační
kód snímače byl přiřazen levé
zadní pneumatice a že proces
přiřazování snímačů tlaku
v pneumatikách již není aktivní.
13. Vypněte zapalování.
14. Nastavte všechny čtyři pneumatiky na doporučenou
úroveň tlaku vzduchu, jež je
uvedena na informačním štítku
pro tlak v pneumatikách.
15. Zajistěte, aby stav zatížení pneumatik byl nastaven podle
zvoleného tlaku 3 121.Hloubka vzorku
Pravidelně kontrolujte hloubku
vzorku.
Z bezpečnostních důvodů musíte
pneumatiky vyměnit, když je hloubka
vzorku 2-3 mm (zimní pneumatiky:
4 mm).
Z bezpečnostních důvodů se
doporučuje, aby se hloubka vzorku
pneumatik na jedné nápravě nelišila
o více než 2 mm.
Předpisy je určena minimální hloubka vzorku (1,6 mm), při jejímž dosažení
jsou již viditelné indikátory opotřebení
(TWI). Jejich poloha je vyznačena na boku pneumatiky.

298Péče o vozidloPokud je opotřebení vpředu větší než
vzadu, vyměňte příležitostně přední
kola za zadní. Ujistěte se, že směr
otáčení kol je stejný jako byl předtím.
Pneumatiky stárnou dokonce i v
případě, že nejsou používané.
Doporučujeme výměnu pneumatik
každých 6 let.
Změna velikosti pneumatiky a kola
Pokud chcete používat pneumatiky
jiných rozměrů, než byly původní,
může být nutné přeprogramovat
rychloměr jakož i jmenovitý tlak
vzduchu v pneumatikách a provést
další úpravy vozidla.
Po přechodu na pneumatiky jiných
rozměrů nechte nálepku s tlaky
vzduchu v pneumatikách vyměnit.
3 2949 Varování
Použití nevhodných pneumatik
nebo kol může mít za následek
dopravní nehodu a bude mít za
následek neplatnost schválení
vozidla k provozu.
Kryty kol
Musí být použity kryty kol
a pneumatiky, které jsou výrobním
závodem schválené pro příslušné
vozidlo a splňují všechny požadavky
na kombinace příslušných kol
a pneumatik.
Používáte-li kryty kol a pneumatiky,
které nejsou schválené výrobním
závodem, pneumatiky nesmějí mít
zesílené boky.
Kryty kol nesmějí zhoršovat chlazení
brzd.
9 Varování
Používání nevhodných pneumatik
nebo krytů kol může vést
k náhlému poklesu tlaku
a následně nehodě.
Vozidla se ocelovými koly: Při použití
pojistných matic kol nenasazujte kryty kol.

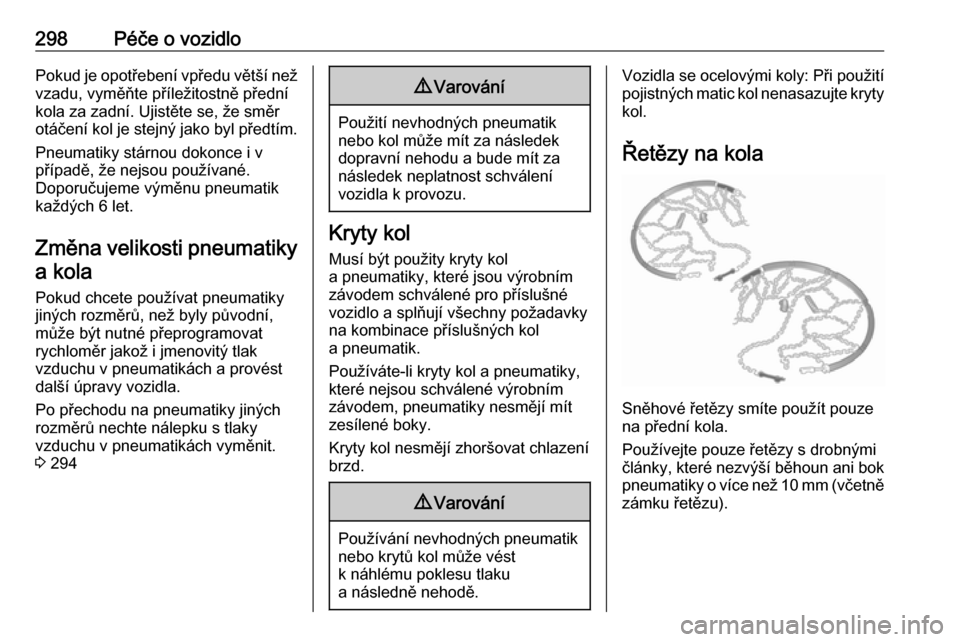

Řetězy na kola
Sněhové řetězy smíte použít pouze
na přední kola.
Používejte pouze řetězy s drobnými
články, které nezvýší běhoun ani bok pneumatiky o více než 10 mm (včetně
zámku řetězu).
