Nega vozila279Postaviti metlicu brisača pod malim
uglom u odnosu na nosač metlice
brisača i pritiskati je dok se ne
namesti.
Pažljivo spustiti nosač metlice
brisača.Zamena sijalice
Isključiti kontakt i isključiti pripadajući
prekidač ili zatvoriti vrata.
Novu sijalicu držati samo za postolje.
Ne dodirivati staklo sijalice sa golim
rukama.
Za zamenu koristiti samo isti tip
sijalice.
Zamena sijalica prednjih svetla iz
motornog prostora.
Provera sijalicaNakon zamene sijalice uključiti
kontakt, pa uključiti i proveriti svetla.
Halogena prednja svetla Halogena prednja svetla sa posebnimsijalicama za oborena i duga svetla.
Bočna i dnevna svetla su
konstruisana kao LED lampice i ne
mogu da se menjaju.

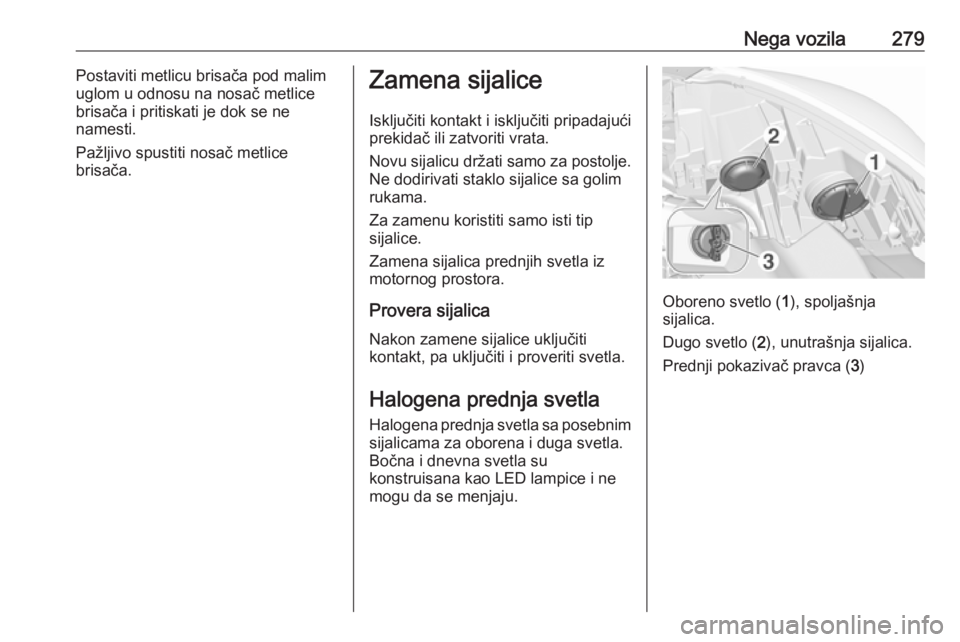

Oboreno svetlo ( 1), spoljašnja
sijalica.
Dugo svetlo ( 2), unutrašnja sijalica.
Prednji pokazivač pravca ( 3)

280Nega vozilaOboreno svetlo (1)

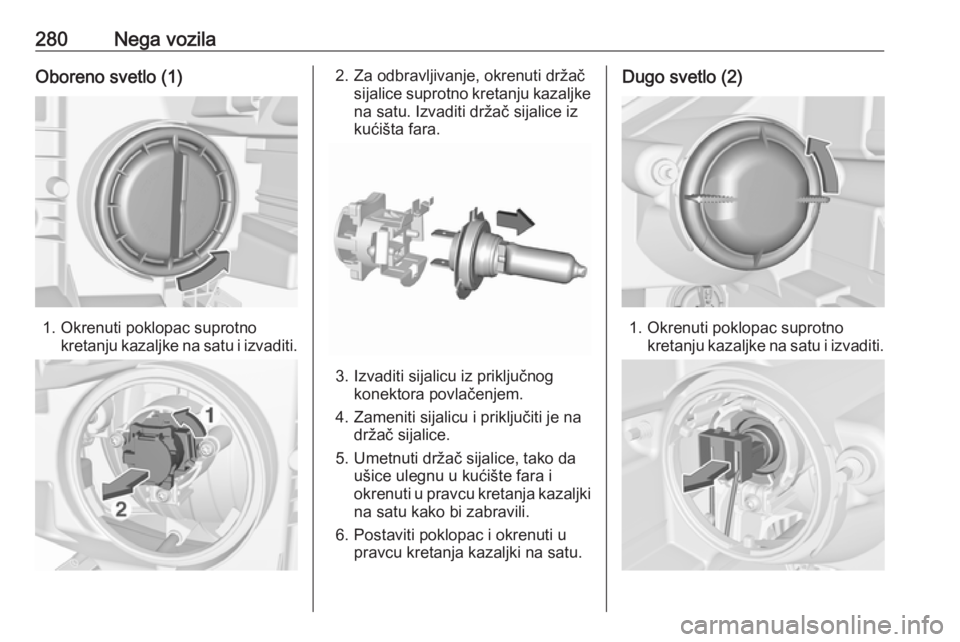

1. Okrenuti poklopac suprotnokretanju kazaljke na satu i izvaditi.
2. Za odbravljivanje, okrenuti držačsijalice suprotno kretanju kazaljke
na satu. Izvaditi držač sijalice iz
kućišta fara.
3. Izvaditi sijalicu iz priključnog konektora povlačenjem.
4. Zameniti sijalicu i priključiti je na držač sijalice.
5. Umetnuti držač sijalice, tako da ušice ulegnu u kućište fara i
okrenuti u pravcu kretanja kazaljki na satu kako bi zabravili.
6. Postaviti poklopac i okrenuti u pravcu kretanja kazaljki na satu.
Dugo svetlo (2)
1. Okrenuti poklopac suprotno kretanju kazaljke na satu i izvaditi.

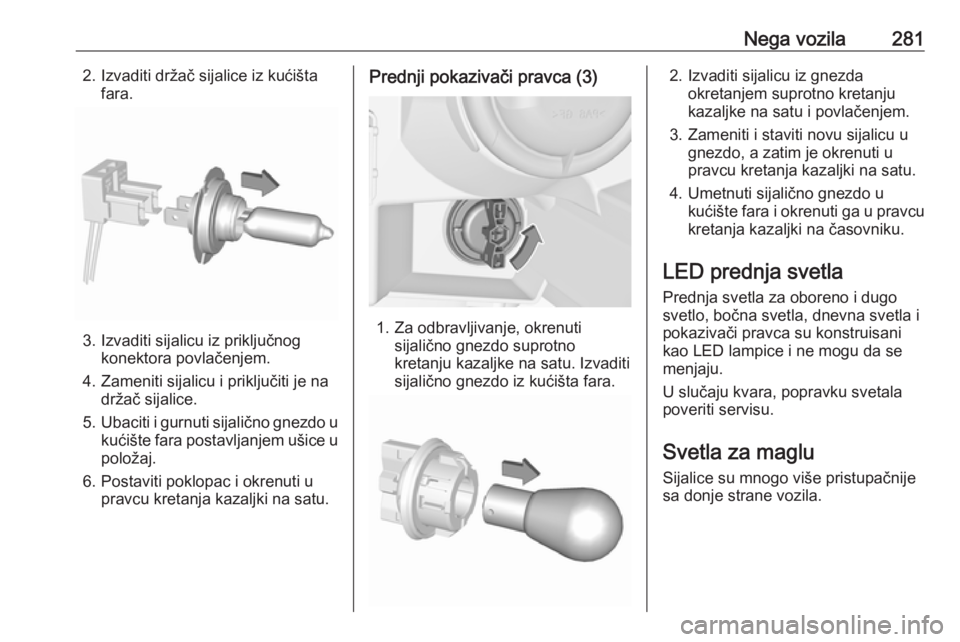

Nega vozila2812. Izvaditi držač sijalice iz kućištafara.
3. Izvaditi sijalicu iz priključnog konektora povlačenjem.
4. Zameniti sijalicu i priključiti je na držač sijalice.
5. Ubaciti i gurnuti sijalično gnezdo u
kućište fara postavljanjem ušice u položaj.
6. Postaviti poklopac i okrenuti u pravcu kretanja kazaljki na satu.
Prednji pokazivači pravca (3)
1. Za odbravljivanje, okrenutisijalično gnezdo suprotno
kretanju kazaljke na satu. Izvaditi
sijalično gnezdo iz kućišta fara.
2. Izvaditi sijalicu iz gnezda okretanjem suprotno kretanju
kazaljke na satu i povlačenjem.
3. Zameniti i staviti novu sijalicu u gnezdo, a zatim je okrenuti u
pravcu kretanja kazaljki na satu.
4. Umetnuti sijalično gnezdo u kućište fara i okrenuti ga u pravcu
kretanja kazaljki na časovniku.
LED prednja svetla
Prednja svetla za oboreno i dugo
svetlo, bočna svetla, dnevna svetla i
pokazivači pravca su konstruisani
kao LED lampice i ne mogu da se
menjaju.
U slučaju kvara, popravku svetala poveriti servisu.
Svetla za maglu
Sijalice su mnogo više pristupačnije
sa donje strane vozila.

282Nega vozila

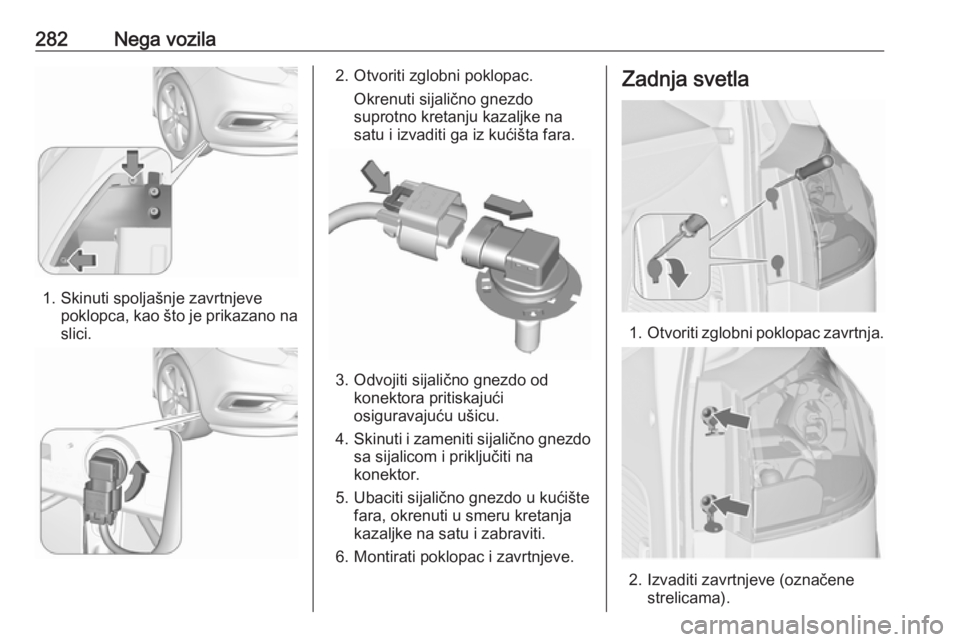

1. Skinuti spoljašnje zavrtnjevepoklopca, kao što je prikazano na
slici.
2. Otvoriti zglobni poklopac.
Okrenuti sijalično gnezdosuprotno kretanju kazaljke na
satu i izvaditi ga iz kućišta fara.
3. Odvojiti sijalično gnezdo od konektora pritiskajući
osiguravajuću ušicu.
4. Skinuti i zameniti sijalično gnezdo
sa sijalicom i priključiti na
konektor.
5. Ubaciti sijalično gnezdo u kućište fara, okrenuti u smeru kretanja
kazaljke na satu i zabraviti.
6. Montirati poklopac i zavrtnjeve.
Zadnja svetla
1. Otvoriti zglobni poklopac zavrtnja.
2. Izvaditi zavrtnjeve (označene
strelicama).

Nega vozila283

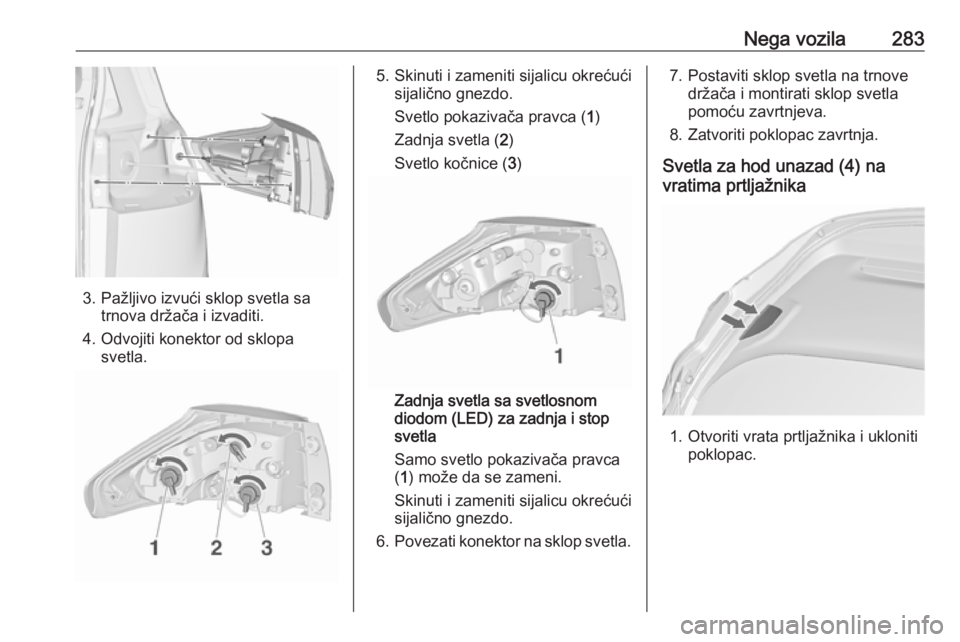

3. Pažljivo izvući sklop svetla satrnova držača i izvaditi.
4. Odvojiti konektor od sklopa svetla.
5. Skinuti i zameniti sijalicu okrećući sijalično gnezdo.
Svetlo pokazivača pravca ( 1)
Zadnja svetla ( 2)
Svetlo kočnice ( 3)
Zadnja svetla sa svetlosnom
diodom (LED) za zadnja i stop
svetla
Samo svetlo pokazivača pravca
( 1 ) može da se zameni.
Skinuti i zameniti sijalicu okrećući
sijalično gnezdo.
6. Povezati konektor na sklop svetla.
7. Postaviti sklop svetla na trnove
držača i montirati sklop svetla
pomoću zavrtnjeva.
8. Zatvoriti poklopac zavrtnja.
Svetla za hod unazad (4) na
vratima prtljažnika

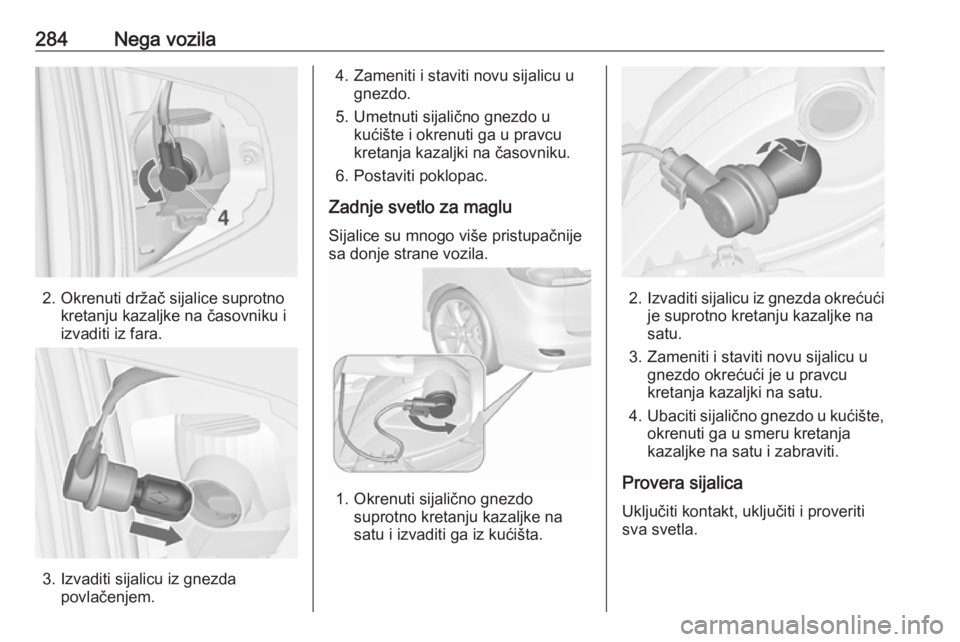

1. Otvoriti vrata prtljažnika i ukloniti poklopac.

284Nega vozila
2. Okrenuti držač sijalice suprotnokretanju kazaljke na časovniku i
izvaditi iz fara.
3. Izvaditi sijalicu iz gnezda povlačenjem.
4. Zameniti i staviti novu sijalicu ugnezdo.
5. Umetnuti sijalično gnezdo u kućište i okrenuti ga u pravcu
kretanja kazaljki na časovniku.
6. Postaviti poklopac.
Zadnje svetlo za maglu Sijalice su mnogo više pristupačnije
sa donje strane vozila.
1. Okrenuti sijalično gnezdo suprotno kretanju kazaljke na
satu i izvaditi ga iz kućišta.
2. Izvaditi sijalicu iz gnezda okrećući
je suprotno kretanju kazaljke na
satu.
3. Zameniti i staviti novu sijalicu u gnezdo okrećući je u pravcu
kretanja kazaljki na satu.
4. Ubaciti sijalično gnezdo u kućište,
okrenuti ga u smeru kretanja
kazaljke na satu i zabraviti.
Provera sijalica Uključiti kontakt, uključiti i proveriti
sva svetla.

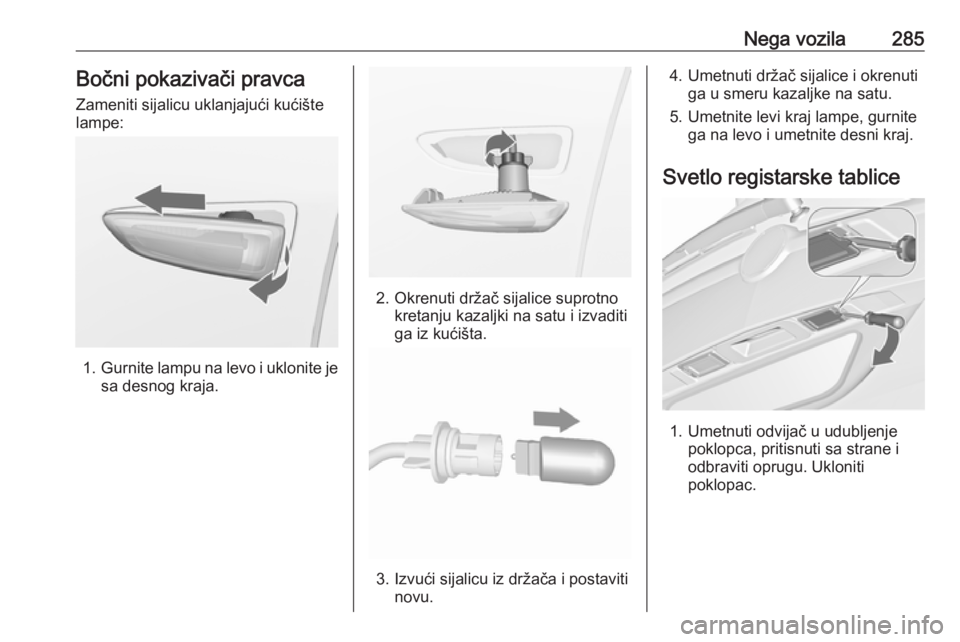

Nega vozila285Bočni pokazivači pravcaZameniti sijalicu uklanjajući kućište
lampe:
1. Gurnite lampu na levo i uklonite je
sa desnog kraja.
2. Okrenuti držač sijalice suprotno kretanju kazaljki na satu i izvaditi
ga iz kućišta.
3. Izvući sijalicu iz držača i postaviti novu.
4. Umetnuti držač sijalice i okrenutiga u smeru kazaljke na satu.
5. Umetnite levi kraj lampe, gurnite ga na levo i umetnite desni kraj.
Svetlo registarske tablice
1. Umetnuti odvijač u udubljenje poklopca, pritisnuti sa strane i
odbraviti oprugu. Ukloniti
poklopac.

286Nega vozila

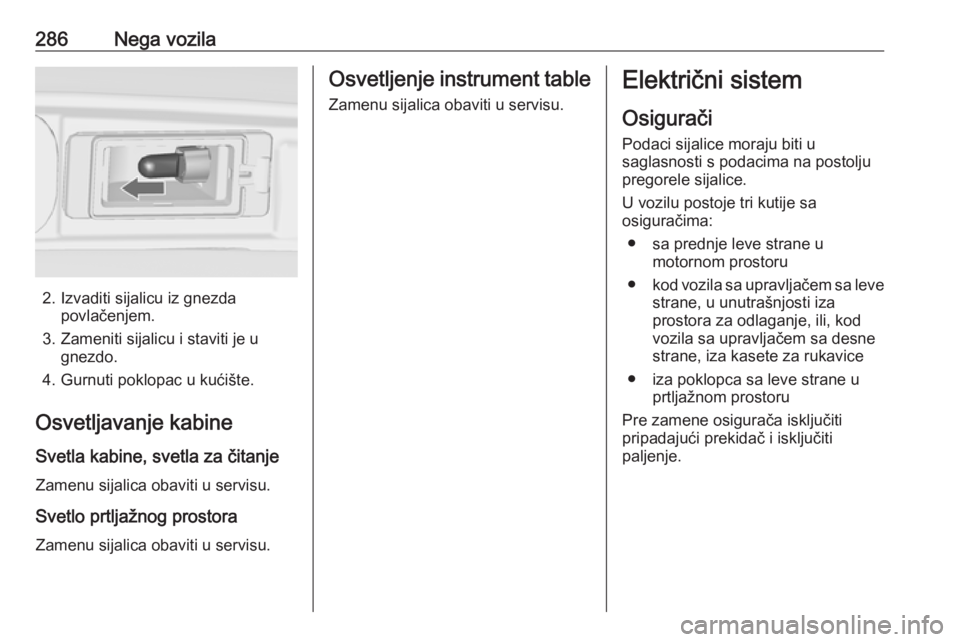

2. Izvaditi sijalicu iz gnezdapovlačenjem.
3. Zameniti sijalicu i staviti je u gnezdo.
4. Gurnuti poklopac u kućište.
Osvetljavanje kabine Svetla kabine, svetla za čitanjeZamenu sijalica obaviti u servisu.
Svetlo prtljažnog prostora
Zamenu sijalica obaviti u servisu.
Osvetljenje instrument table
Zamenu sijalica obaviti u servisu.Električni sistem
Osigurači
Podaci sijalice moraju biti u
saglasnosti s podacima na postolju
pregorele sijalice.
U vozilu postoje tri kutije sa
osiguračima:
● sa prednje leve strane u motornom prostoru
● kod vozila sa upravljačem sa leve
strane, u unutrašnjosti iza
prostora za odlaganje, ili, kod
vozila sa upravljačem sa desne
strane, iza kasete za rukavice
● iza poklopca sa leve strane u prtljažnom prostoru
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.

Nega vozila287

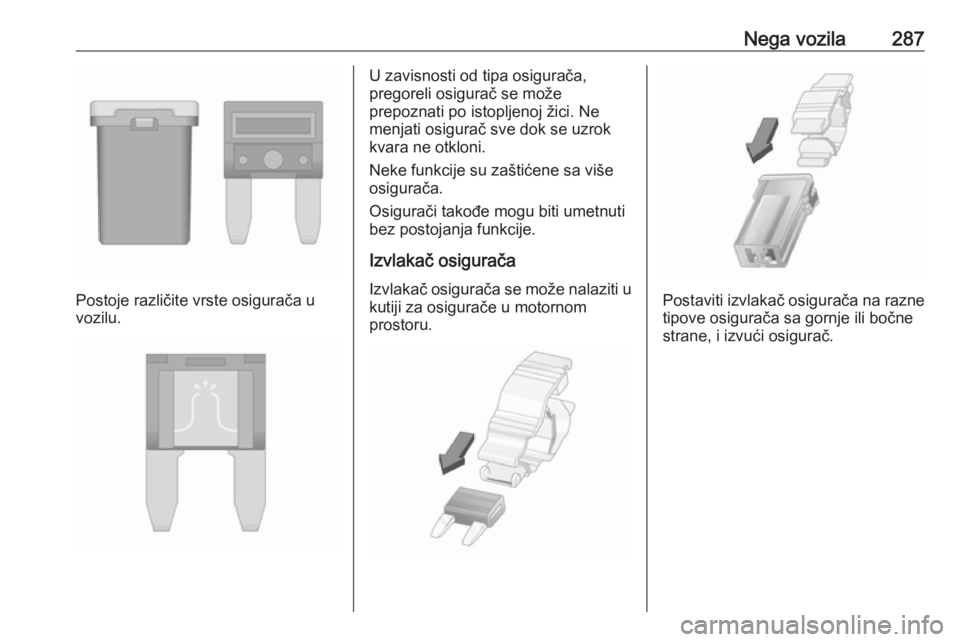

Postoje različite vrste osigurača u
vozilu.
U zavisnosti od tipa osigurača,
pregoreli osigurač se može
prepoznati po istopljenoj žici. Ne
menjati osigurač sve dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više
osigurača.
Osigurači takođe mogu biti umetnuti
bez postojanja funkcije.
Izvlakač osigurača Izvlakač osigurača se može nalaziti u
kutiji za osigurače u motornom
prostoru.
Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje ili bočne
strane, i izvući osigurač.

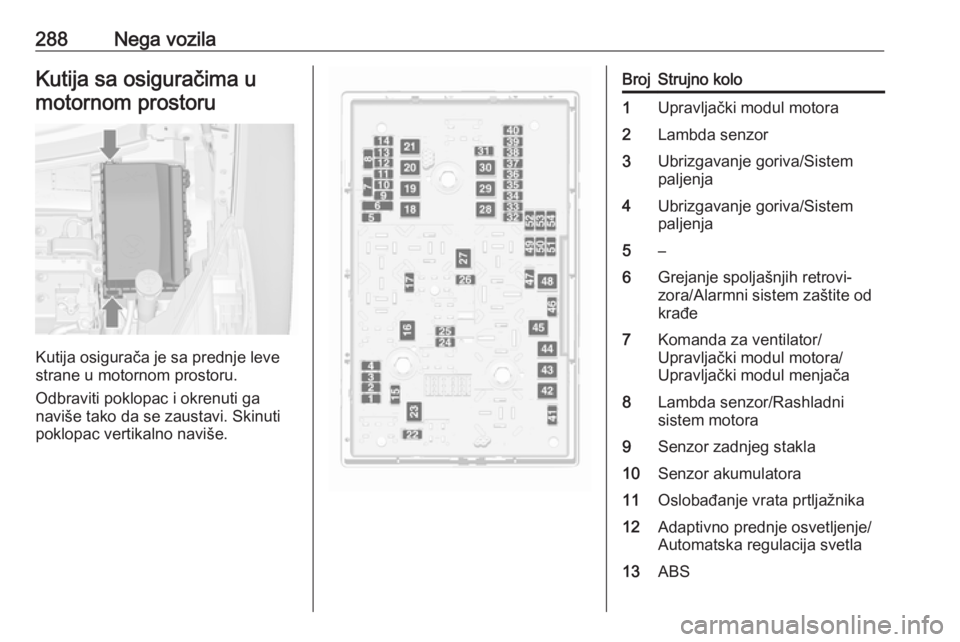

288Nega vozilaKutija sa osiguračima umotornom prostoru
Kutija osigurača je sa prednje leve
strane u motornom prostoru.
Odbraviti poklopac i okrenuti ga
naviše tako da se zaustavi. Skinuti
poklopac vertikalno naviše.
BrojStrujno kolo1Upravljački modul motora2Lambda senzor3Ubrizgavanje goriva/Sistem
paljenja4Ubrizgavanje goriva/Sistem
paljenja5–6Grejanje spoljašnjih retrovi‐
zora/Alarmni sistem zaštite od
krađe7Komanda za ventilator/
Upravljački modul motora/
Upravljački modul menjača8Lambda senzor/Rashladni
sistem motora9Senzor zadnjeg stakla10Senzor akumulatora11Oslobađanje vrata prtljažnika12Adaptivno prednje osvetljenje/
Automatska regulacija svetla13ABS
