Prostor za odlaganje79

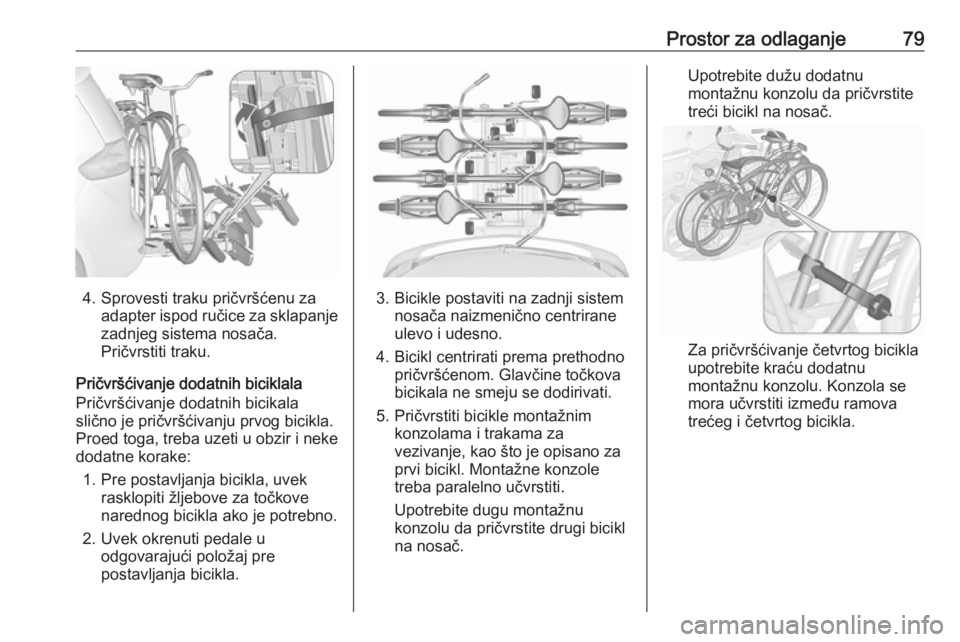

4. Sprovesti traku pričvršćenu zaadapter ispod ručice za sklapanje
zadnjeg sistema nosača.
Pričvrstiti traku.
Pričvršćivanje dodatnih biciklala
Pričvršćivanje dodatnih bicikala
slično je pričvršćivanju prvog bicikla.
Proed toga, treba uzeti u obzir i neke
dodatne korake:
1. Pre postavljanja bicikla, uvek rasklopiti žljebove za točkove
narednog bicikla ako je potrebno.
2. Uvek okrenuti pedale u odgovarajući položaj pre
postavljanja bicikla.3. Bicikle postaviti na zadnji sistem nosača naizmenično centrirane
ulevo i udesno.
4. Bicikl centrirati prema prethodno pričvršćenom. Glavčine točkovabicikala ne smeju se dodirivati.
5. Pričvrstiti bicikle montažnim konzolama i trakama za
vezivanje, kao što je opisano za
prvi bicikl. Montažne konzole
treba paralelno učvrstiti.
Upotrebite dugu montažnu konzolu da pričvrstite drugi bicikl
na nosač.
Upotrebite dužu dodatnu
montažnu konzolu da pričvrstite
treći bicikl na nosač.
Za pričvršćivanje četvrtog bicikla
upotrebite kraću dodatnu
montažnu konzolu. Konzola se
mora učvrstiti između ramova
trećeg i četvrtog bicikla.

80Prostor za odlaganje

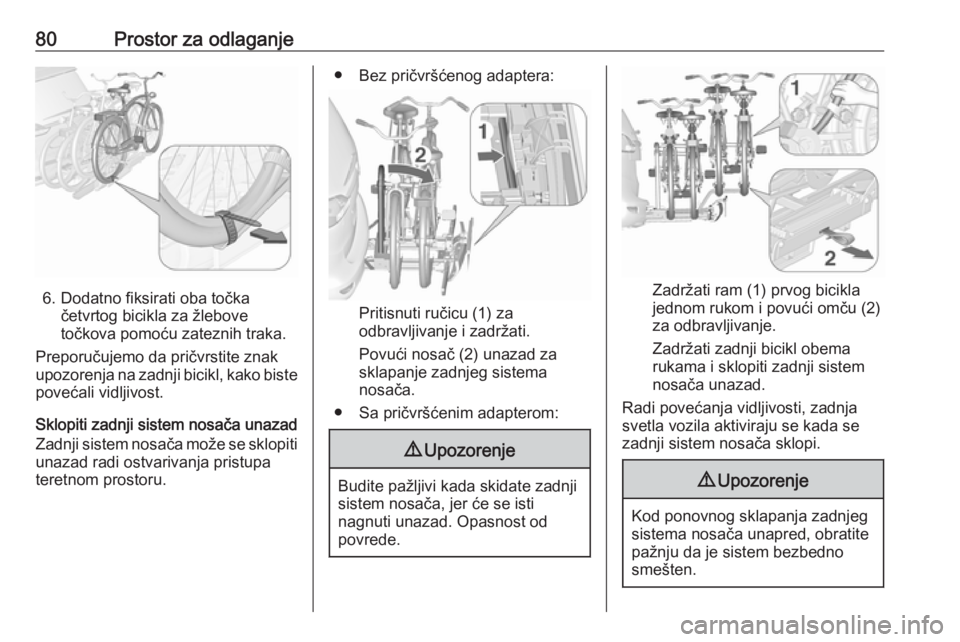

6. Dodatno fiksirati oba točkačetvrtog bicikla za žlebove
točkova pomoću zateznih traka.
Preporučujemo da pričvrstite znak upozorenja na zadnji bicikl, kako biste povećali vidljivost.
Sklopiti zadnji sistem nosača unazad
Zadnji sistem nosača može se sklopiti
unazad radi ostvarivanja pristupa
teretnom prostoru.
● Bez pričvršćenog adaptera:
Pritisnuti ručicu (1) za
odbravljivanje i zadržati.
Povući nosač (2) unazad za
sklapanje zadnjeg sistema
nosača.
● Sa pričvršćenim adapterom:
9 Upozorenje
Budite pažljivi kada skidate zadnji
sistem nosača, jer će se isti
nagnuti unazad. Opasnost od
povrede.
Zadržati ram (1) prvog bicikla jednom rukom i povući omču (2)
za odbravljivanje.
Zadržati zadnji bicikl obema
rukama i sklopiti zadnji sistem
nosača unazad.
Radi povećanja vidljivosti, zadnja
svetla vozila aktiviraju se kada se
zadnji sistem nosača sklopi.
9 Upozorenje
Kod ponovnog sklapanja zadnjeg
sistema nosača unapred, obratite
pažnju da je sistem bezbedno
smešten.

Prostor za odlaganje81Skidanje bicikala

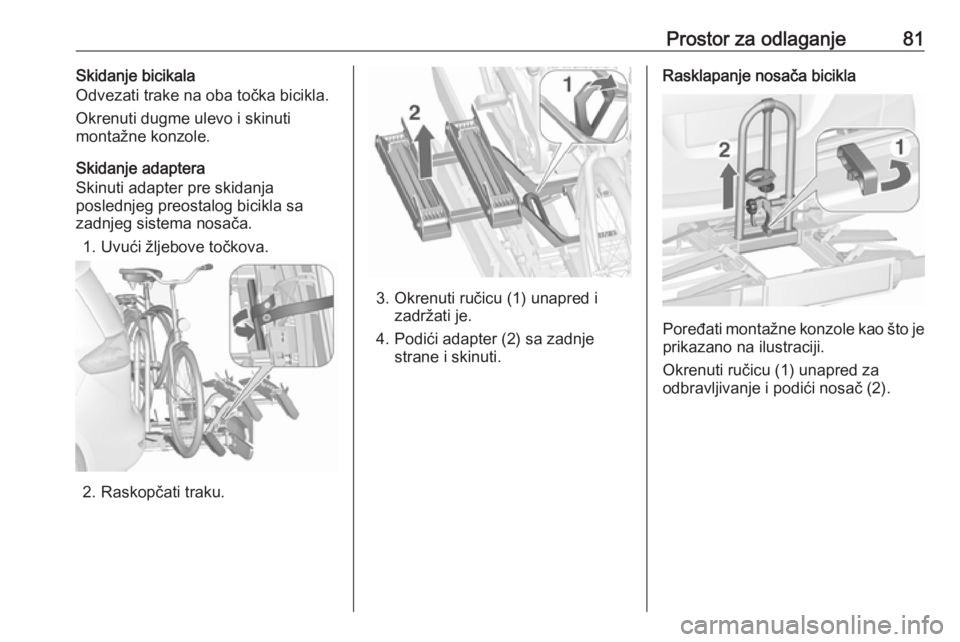

Odvezati trake na oba točka bicikla.
Okrenuti dugme ulevo i skinuti
montažne konzole.
Skidanje adaptera
Skinuti adapter pre skidanja
poslednjeg preostalog bicikla sa
zadnjeg sistema nosača.
1. Uvući žljebove točkova.
2. Raskopčati traku.
3. Okrenuti ručicu (1) unapred i zadržati je.
4. Podići adapter (2) sa zadnje strane i skinuti.
Rasklapanje nosača bicikla
Poređati montažne konzole kao što jeprikazano na ilustraciji.
Okrenuti ručicu (1) unapred za
odbravljivanje i podići nosač (2).

82Prostor za odlaganje

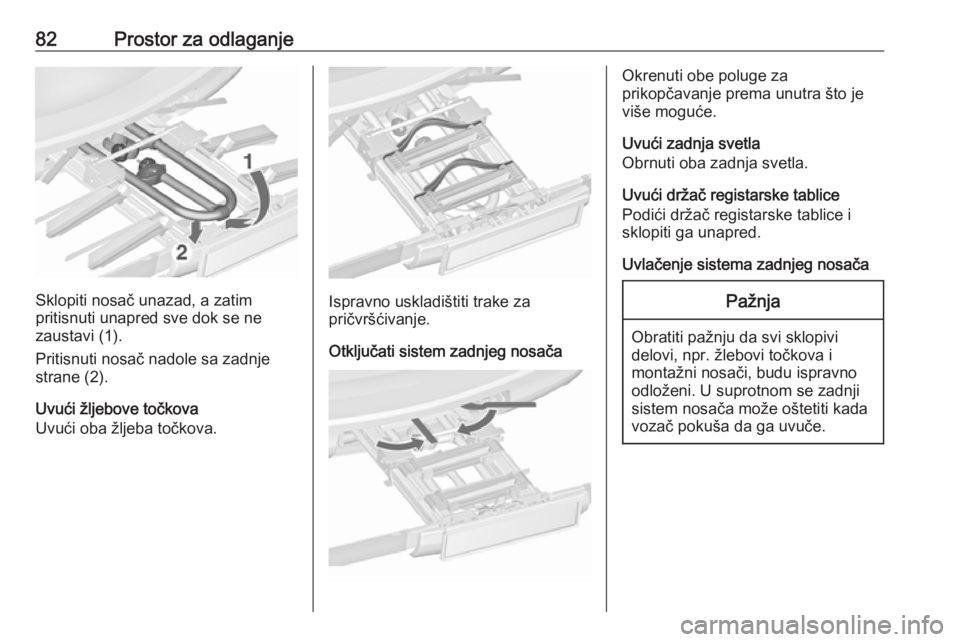

Sklopiti nosač unazad, a zatim
pritisnuti unapred sve dok se ne
zaustavi (1).
Pritisnuti nosač nadole sa zadnje
strane (2).
Uvući žljebove točkova
Uvući oba žljeba točkova.Ispravno uskladištiti trake za
pričvršćivanje.
Otključati sistem zadnjeg nosača
Okrenuti obe poluge za
prikopčavanje prema unutra što je
više moguće.
Uvući zadnja svetla
Obrnuti oba zadnja svetla.
Uvući držač registarske tablice
Podići držač registarske tablice i
sklopiti ga unapred.
Uvlačenje sistema zadnjeg nosačaPažnja
Obratiti pažnju da svi sklopivi delovi, npr. žlebovi točkova i
montažni nosači, budu ispravno
odloženi. U suprotnom se zadnji
sistem nosača može oštetiti kada
vozač pokuša da ga uvuče.

Prostor za odlaganje83

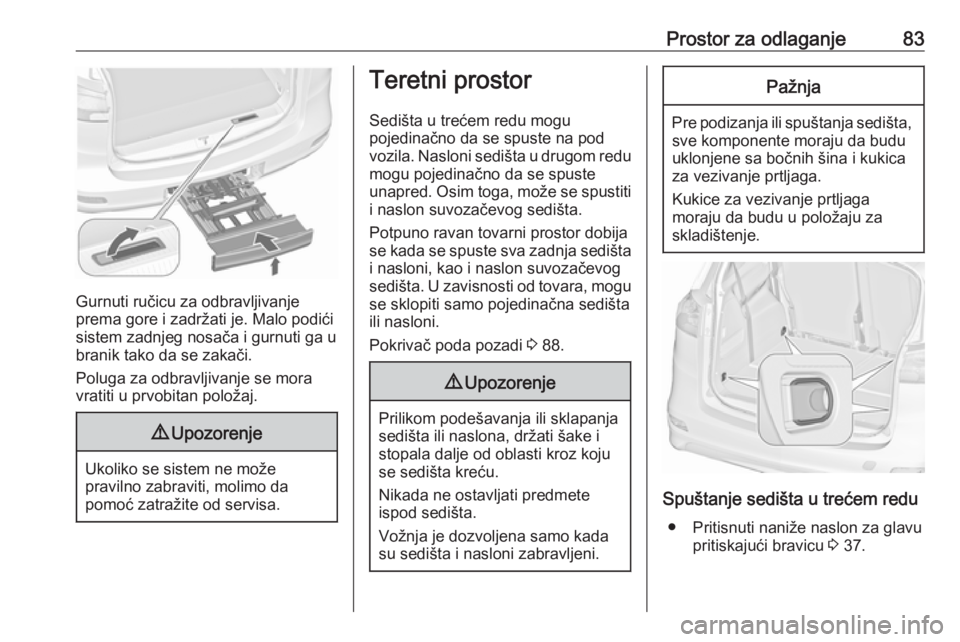

Gurnuti ručicu za odbravljivanje
prema gore i zadržati je. Malo podići
sistem zadnjeg nosača i gurnuti ga u
branik tako da se zakači.
Poluga za odbravljivanje se mora
vratiti u prvobitan položaj.
9 Upozorenje
Ukoliko se sistem ne može
pravilno zabraviti, molimo da
pomoć zatražite od servisa.
Teretni prostor
Sedišta u trećem redu mogu
pojedinačno da se spuste na pod
vozila. Nasloni sedišta u drugom redu
mogu pojedinačno da se spuste
unapred. Osim toga, može se spustiti i naslon suvozačevog sedišta.
Potpuno ravan tovarni prostor dobija
se kada se spuste sva zadnja sedišta i nasloni, kao i naslon suvozačevog
sedišta. U zavisnosti od tovara, mogu
se sklopiti samo pojedinačna sedišta
ili nasloni.
Pokrivač poda pozadi 3 88.9 Upozorenje
Prilikom podešavanja ili sklapanja
sedišta ili naslona, držati šake i
stopala dalje od oblasti kroz koju
se sedišta kreću.
Nikada ne ostavljati predmete
ispod sedišta.
Vožnja je dozvoljena samo kada
su sedišta i nasloni zabravljeni.
Pažnja
Pre podizanja ili spuštanja sedišta, sve komponente moraju da budu
uklonjene sa bočnih šina i kukica
za vezivanje prtljaga.
Kukice za vezivanje prtljaga
moraju da budu u položaju za
skladištenje.
Spuštanje sedišta u trećem redu
● Pritisnuti naniže naslon za glavu pritiskajući bravicu 3 37.

84Prostor za odlaganje
● Na obe strane ubaciti jezičaksigurnosnog pojasa u džep na
pojasu.
● Povući donju omču i istovremeno
zanjihati naslon unapred tako da
se sedište spusti na pod vozila.
● Po potrebi postaviti unutrašnju podnu prostirku 3 88 i pokrivač
prtljažnog prostora 3 86.
Podizanje sedišta
Pomoću gornje omče povući sedište
naviše, a zatim ga rasklopiti i pustiti
da se zabravi u vertikalnom položaju.
Sklapanje naslona sedišta u
drugom redu
● Po potrebi izvaditi pokrivač prtljažnog prostora 3 86.
● Pritisnuti naniže naslone za glavu
pritiskajući bravicu 3 37.
● Pomeriti suvozačevo sedište u položaj u kome ne dodiruje
naslone za glavu sklopljenih
naslona.
● Povući omču i spustiti naslon na jastuk sedišta.

Prostor za odlaganje85Pažnja
● Nasloni spoljašnjih sedišta nesmeju da se sklapaju kada su
sedišta u salonskom položaju 3 45.
● Ručica za odbravljivanje funkcije lakog ulaska ne sme
da se povlači kada je naslon
spušten.
Sedišta se mogu oštetiti.
● Ili povući omču i podesiti naslon u vertikalan položaj kao položaj
za utovar.
9 Upozorenje
Koristiti vertikalan položaj naslona
samo za povećanje zapremine
prtljažnika, a ne kao položaj za
sedenje.
Podizanje naslona
Podići naslon u vertikalan položaj.
Podesiti nagib povlačenjem omče.
Proveriti da li su svi položaji pravilno
zabravljeni.
9 Upozorenje
Voziti samo sa bezbedno
zabravljenim naslonom u svom
položaju. U suprotnom postoji
opasnost od ličnog povređivanja ili oštećenja tereta ili vozila, u slučaju
naglog kočenja ili sudara.
Prostor za odlaganje pozadi
Na obe strane prtljažnog prostora
nalaze se police za odlaganje.
Otvaraju se kada se oslobodi i skine
poklopac na bočnoj tabli.

86Prostor za odlaganjeProstor za odlaganje u podu

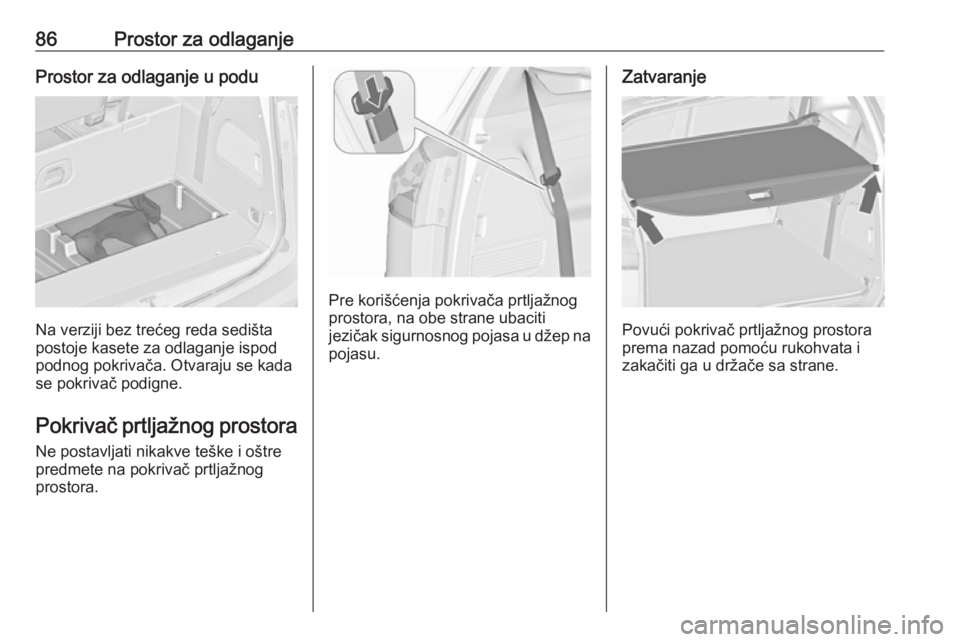

Na verziji bez trećeg reda sedišta
postoje kasete za odlaganje ispod
podnog pokrivača. Otvaraju se kada se pokrivač podigne.
Pokrivač prtljažnog prostora
Ne postavljati nikakve teške i oštre
predmete na pokrivač prtljažnog
prostora.
Pre korišćenja pokrivača prtljažnog
prostora, na obe strane ubaciti
jezičak sigurnosnog pojasa u džep na pojasu.
Zatvaranje
Povući pokrivač prtljažnog prostora
prema nazad pomoću rukohvata i
zakačiti ga u držače sa strane.

Prostor za odlaganje87Otvaranje

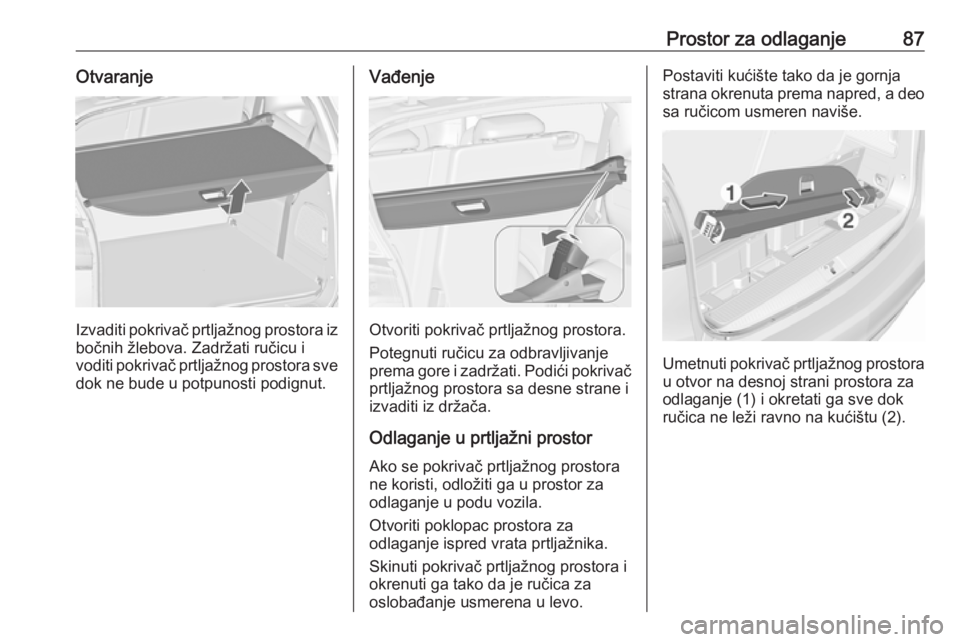

Izvaditi pokrivač prtljažnog prostora izbočnih žlebova. Zadržati ručicu i
voditi pokrivač prtljažnog prostora sve
dok ne bude u potpunosti podignut.
Vađenje
Otvoriti pokrivač prtljažnog prostora.
Potegnuti ručicu za odbravljivanje
prema gore i zadržati. Podići pokrivač prtljažnog prostora sa desne strane i
izvaditi iz držača.
Odlaganje u prtljažni prostor Ako se pokrivač prtljažnog prostora
ne koristi, odložiti ga u prostor za
odlaganje u podu vozila.
Otvoriti poklopac prostora za
odlaganje ispred vrata prtljažnika.
Skinuti pokrivač prtljažnog prostora i
okrenuti ga tako da je ručica za
oslobađanje usmerena u levo.
Postaviti kućište tako da je gornja
strana okrenuta prema napred, a deo sa ručicom usmeren naviše.
Umetnuti pokrivač prtljažnog prostora
u otvor na desnoj strani prostora za
odlaganje (1) i okretati ga sve dok
ručica ne leži ravno na kućištu (2).

88Prostor za odlaganje

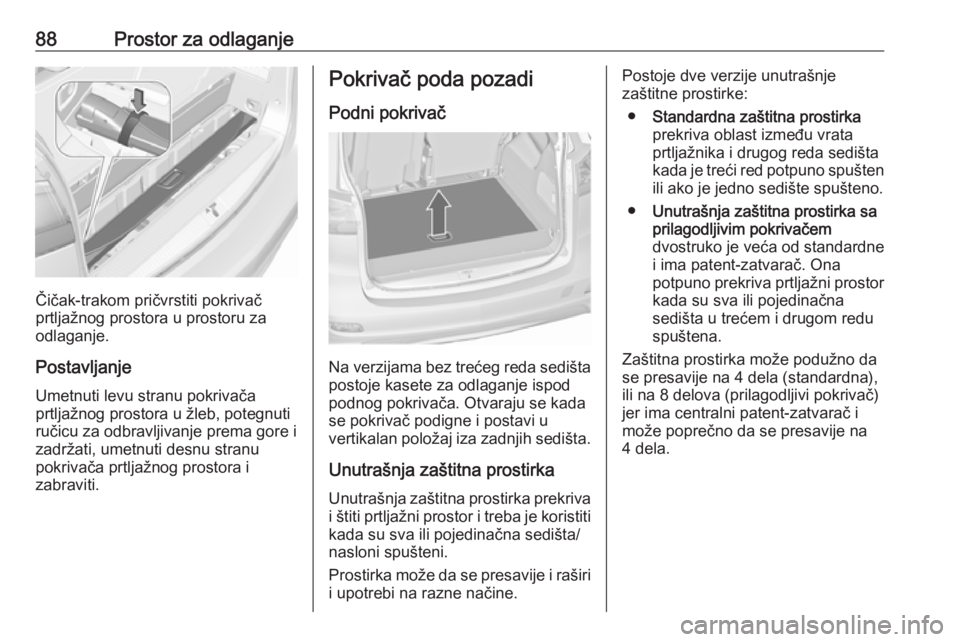

Čičak-trakom pričvrstiti pokrivač
prtljažnog prostora u prostoru za
odlaganje.
Postavljanje
Umetnuti levu stranu pokrivača
prtljažnog prostora u žleb, potegnuti
ručicu za odbravljivanje prema gore i
zadržati, umetnuti desnu stranu
pokrivača prtljažnog prostora i
zabraviti.
Pokrivač poda pozadi
Podni pokrivač
Na verzijama bez trećeg reda sedišta postoje kasete za odlaganje ispod
podnog pokrivača. Otvaraju se kada se pokrivač podigne i postavi u
vertikalan položaj iza zadnjih sedišta.
Unutrašnja zaštitna prostirka Unutrašnja zaštitna prostirka prekrivai štiti prtljažni prostor i treba je koristiti
kada su sva ili pojedinačna sedišta/
nasloni spušteni.
Prostirka može da se presavije i raširi i upotrebi na razne načine.
Postoje dve verzije unutrašnje
zaštitne prostirke:
● Standardna zaštitna prostirka
prekriva oblast između vrata
prtljažnika i drugog reda sedišta kada je treći red potpuno spušten ili ako je jedno sedište spušteno.
● Unutrašnja zaštitna prostirka sa
prilagodljivim pokrivačem
dvostruko je veća od standardne
i ima patent-zatvarač. Ona
potpuno prekriva prtljažni prostor kada su sva ili pojedinačna
sedišta u trećem i drugom redu
spuštena.
Zaštitna prostirka može podužno da
se presavije na 4 dela (standardna),
ili na 8 delova (prilagodljivi pokrivač) jer ima centralni patent-zatvarač i
može poprečno da se presavije na
4 dela.
