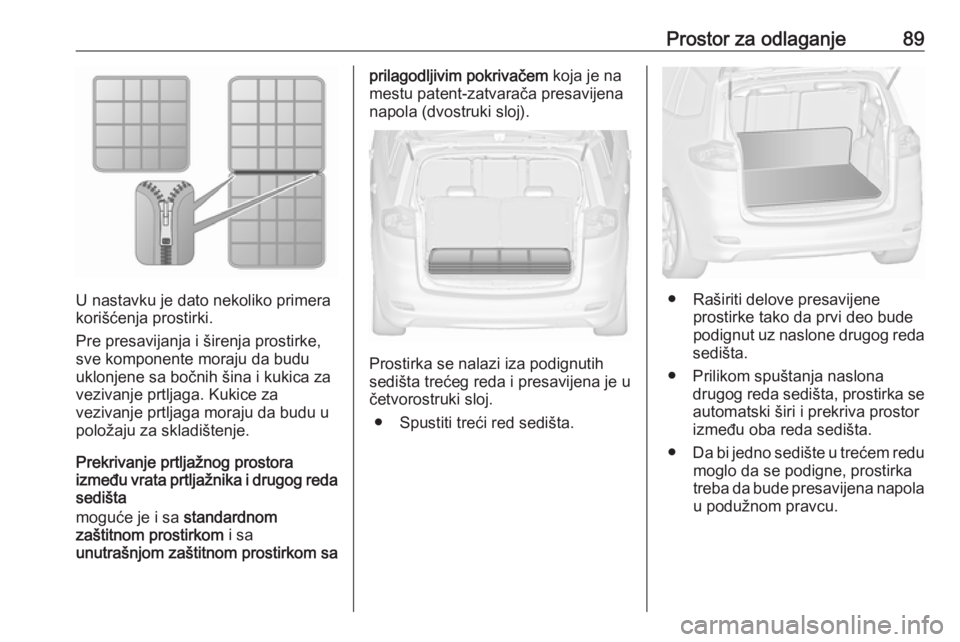

Prostor za odlaganje89
U nastavku je dato nekoliko primera
korišćenja prostirki.
Pre presavijanja i širenja prostirke,
sve komponente moraju da budu
uklonjene sa bočnih šina i kukica za
vezivanje prtljaga. Kukice za
vezivanje prtljaga moraju da budu u
položaju za skladištenje.
Prekrivanje prtljažnog prostora
između vrata prtljažnika i drugog reda
sedišta
moguće je i sa standardnom
zaštitnom prostirkom i sa
unutrašnjom zaštitnom prostirkom sa
prilagodljivim pokrivačem koja je na
mestu patent-zatvarača presavijena
napola (dvostruki sloj).
Prostirka se nalazi iza podignutih
sedišta trećeg reda i presavijena je u
četvorostruki sloj.
● Spustiti treći red sedišta.
● Raširiti delove presavijene prostirke tako da prvi deo budepodignut uz naslone drugog reda
sedišta.
● Prilikom spuštanja naslona drugog reda sedišta, prostirka se
automatski širi i prekriva prostor
između oba reda sedišta.
● Da bi jedno sedište u trećem redu
moglo da se podigne, prostirka
treba da bude presavijena napola u podužnom pravcu.
Page 92 of 357

90Prostor za odlaganje
● Prostirku treba malo izvući da bizaštitila prag prtljažnog prostora
prilikom utovara teških predmeta.
Zatim treba podići preklapajući deo prostirke pre zatvaranja
vrata prtljažnika.
Prekrivanje prtljažnog prostora do
naslona prednjih sedišta
Moguće je samo sa unutrašnjom
zaštitnom prostirkom sa prilagodljivim pokrivačem koja je na mestu patent-
zatvarača presavijena napola
(dvostruki sloj).

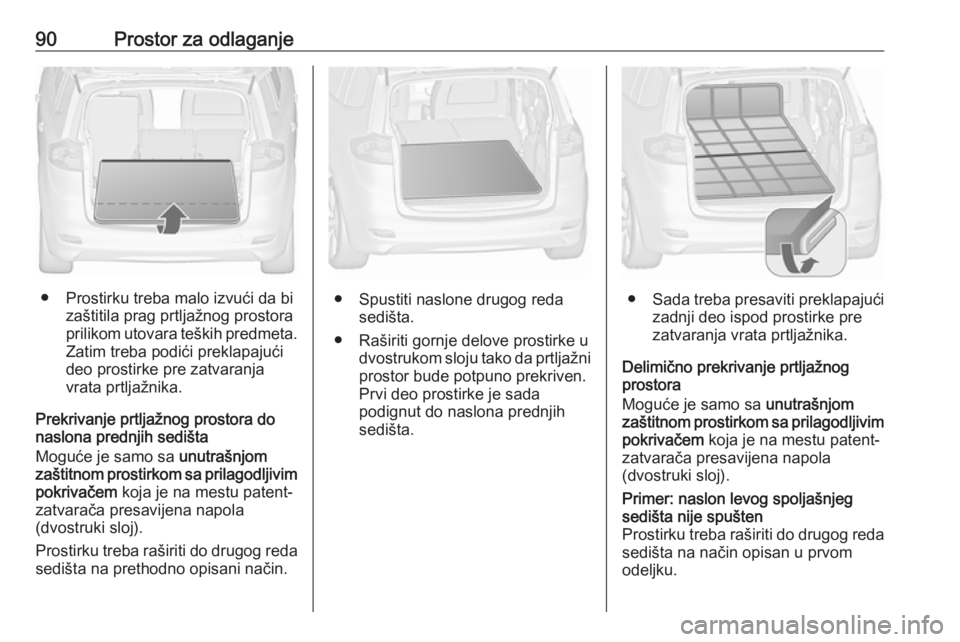

Prostirku treba raširiti do drugog reda sedišta na prethodno opisani način.● Spustiti naslone drugog reda sedišta.
● Raširiti gornje delove prostirke u dvostrukom sloju tako da prtljažniprostor bude potpuno prekriven.
Prvi deo prostirke je sada
podignut do naslona prednjih
sedišta.● Sada treba presaviti preklapajući
zadnji deo ispod prostirke pre zatvaranja vrata prtljažnika.
Delimično prekrivanje prtljažnog
prostora
Moguće je samo sa unutrašnjom
zaštitnom prostirkom sa prilagodljivim
pokrivačem koja je na mestu patent-
zatvarača presavijena napola
(dvostruki sloj).
Primer: naslon levog spoljašnjeg
sedišta nije spušten
Prostirku treba raširiti do drugog reda sedišta na način opisan u prvom
odeljku.
Page 93 of 357

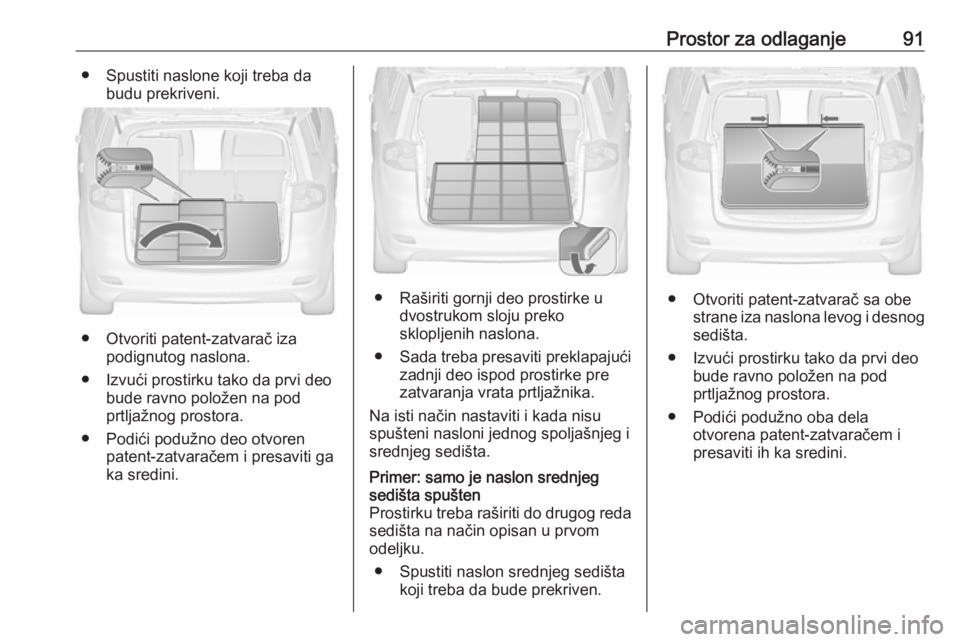

Prostor za odlaganje91● Spustiti naslone koji treba dabudu prekriveni.
● Otvoriti patent-zatvarač iza podignutog naslona.
● Izvući prostirku tako da prvi deo bude ravno položen na pod
prtljažnog prostora.
● Podići podužno deo otvoren patent-zatvaračem i presaviti ga
ka sredini.
● Raširiti gornji deo prostirke u dvostrukom sloju preko
sklopljenih naslona.
● Sada treba presaviti preklapajući
zadnji deo ispod prostirke pre
zatvaranja vrata prtljažnika.
Na isti način nastaviti i kada nisu
spušteni nasloni jednog spoljašnjeg i
srednjeg sedišta.
Primer: samo je naslon srednjeg sedišta spušten
Prostirku treba raširiti do drugog reda sedišta na način opisan u prvom
odeljku.
● Spustiti naslon srednjeg sedišta koji treba da bude prekriven.
● Otvoriti patent-zatvarač sa obe strane iza naslona levog i desnog
sedišta.
● Izvući prostirku tako da prvi deo bude ravno položen na pod
prtljažnog prostora.
● Podići podužno oba dela otvorena patent-zatvaračem i
presaviti ih ka sredini.
Page 94 of 357

92Prostor za odlaganje
● Zatim raširiti manji gornji deoprostirke u dvostrukom sloju
preko centralnog dela naslona.
● Sada treba presaviti preklapajući
zadnji deo ispod prostirke pre
zatvaranja vrata prtljažnika.

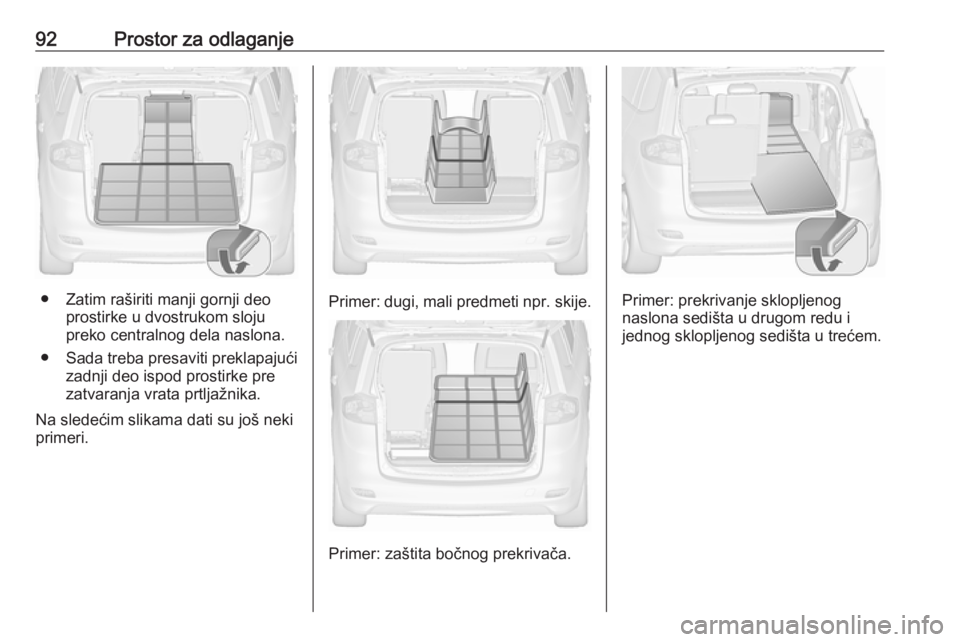

Na sledećim slikama dati su još neki
primeri.Primer: dugi, mali predmeti npr. skije.
Primer: zaštita bočnog prekrivača.
Primer: prekrivanje sklopljenog
naslona sedišta u drugom redu i
jednog sklopljenog sedišta u trećem.
Page 95 of 357

Prostor za odlaganje93Šine za tovar i kukice

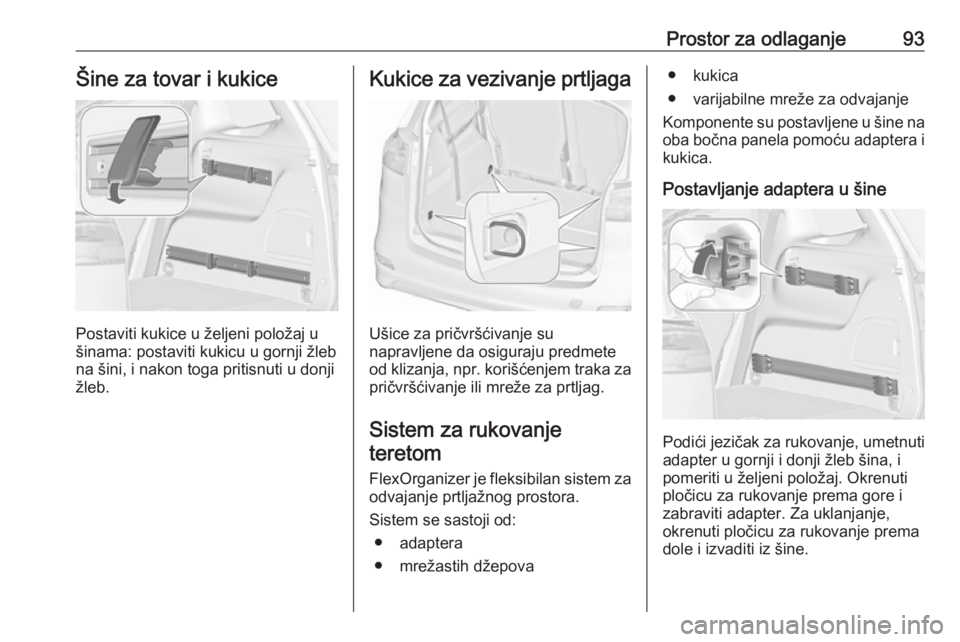

Postaviti kukice u željeni položaj u
šinama: postaviti kukicu u gornji žleb
na šini, i nakon toga pritisnuti u donji
žleb.
Kukice za vezivanje prtljaga
Ušice za pričvršćivanje su
napravljene da osiguraju predmete
od klizanja, npr. korišćenjem traka za pričvršćivanje ili mreže za prtljag.
Sistem za rukovanje teretom
FlexOrganizer je fleksibilan sistem za
odvajanje prtljažnog prostora.
Sistem se sastoji od: ● adaptera
● mrežastih džepova
● kukica
● varijabilne mreže za odvajanje
Komponente su postavljene u šine na
oba bočna panela pomoću adaptera i kukica.

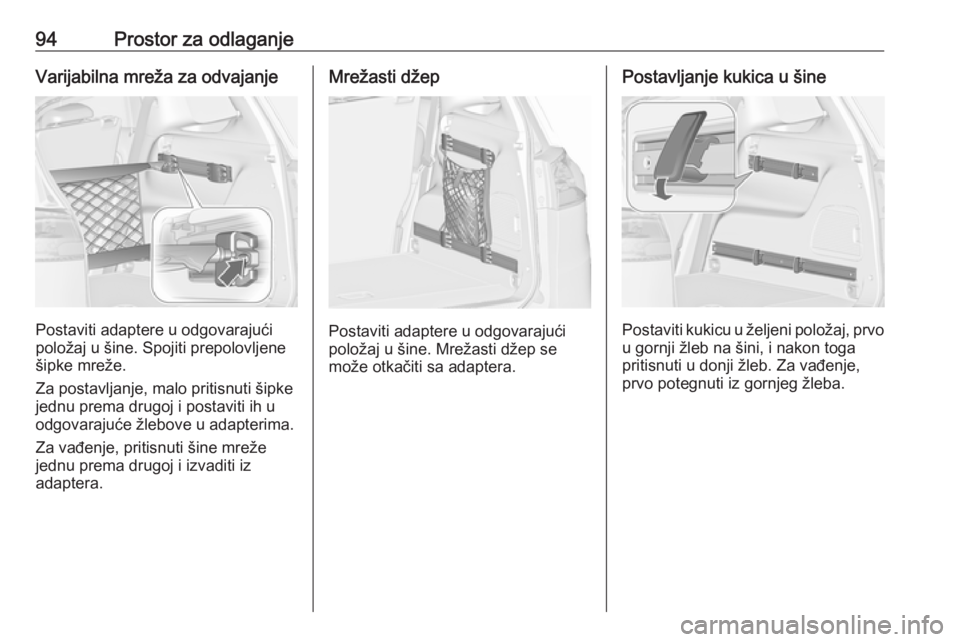

Postavljanje adaptera u šine
Podići jezičak za rukovanje, umetnuti
adapter u gornji i donji žleb šina, i
pomeriti u željeni položaj. Okrenuti
pločicu za rukovanje prema gore i
zabraviti adapter. Za uklanjanje,
okrenuti pločicu za rukovanje prema
dole i izvaditi iz šine.
Page 96 of 357

94Prostor za odlaganjeVarijabilna mreža za odvajanje
Postaviti adaptere u odgovarajući
položaj u šine. Spojiti prepolovljene
šipke mreže.
Za postavljanje, malo pritisnuti šipke
jednu prema drugoj i postaviti ih u
odgovarajuće žlebove u adapterima.
Za vađenje, pritisnuti šine mreže
jednu prema drugoj i izvaditi iz
adaptera.
Mrežasti džep
Postaviti adaptere u odgovarajući
položaj u šine. Mrežasti džep se
može otkačiti sa adaptera.
Postavljanje kukica u šine
Postaviti kukicu u željeni položaj, prvo
u gornji žleb na šini, i nakon toga
pritisnuti u donji žleb. Za vađenje,
prvo potegnuti iz gornjeg žleba.
Page 97 of 357

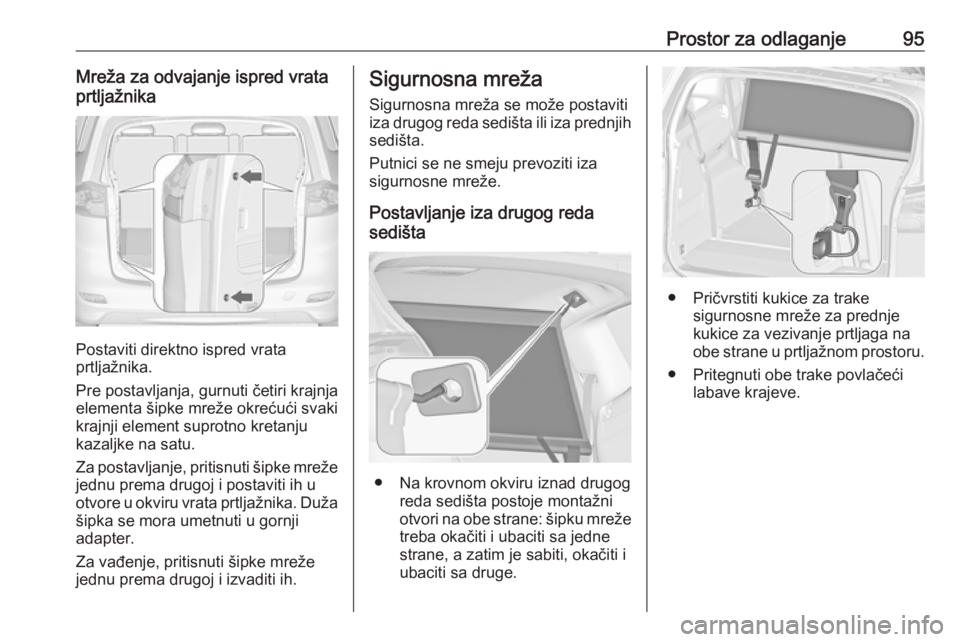

Prostor za odlaganje95Mreža za odvajanje ispred vrata
prtljažnika
Postaviti direktno ispred vrata
prtljažnika.
Pre postavljanja, gurnuti četiri krajnja
elementa šipke mreže okrećući svaki
krajnji element suprotno kretanju kazaljke na satu.
Za postavljanje, pritisnuti šipke mreže jednu prema drugoj i postaviti ih u
otvore u okviru vrata prtljažnika. Duža
šipka se mora umetnuti u gornji
adapter.
Za vađenje, pritisnuti šipke mreže
jednu prema drugoj i izvaditi ih.
Sigurnosna mreža
Sigurnosna mreža se može postaviti
iza drugog reda sedišta ili iza prednjih
sedišta.
Putnici se ne smeju prevoziti iza
sigurnosne mreže.
Postavljanje iza drugog reda
sedišta
● Na krovnom okviru iznad drugog reda sedišta postoje montažni
otvori na obe strane: šipku mreže
treba okačiti i ubaciti sa jedne strane, a zatim je sabiti, okačiti i
ubaciti sa druge.
● Pričvrstiti kukice za trake sigurnosne mreže za prednje
kukice za vezivanje prtljaga na
obe strane u prtljažnom prostoru.
● Pritegnuti obe trake povlačeći labave krajeve.
Page 98 of 357

96Prostor za odlaganjePostavljanje iza prednjih sedišta
●Na krovnom okviru iznad prednjih
sedišta postoje montažni otvori
na obe strane: šipku mreže treba okačiti i ubaciti sa jedne strane, a
zatim je sabiti, okačiti i ubaciti sa
druge.
● Pričvrstiti kukice za trake sigurnosne mreže za kukice za
vezivanje prtljaga na obe strane
u podu ispred sedišta.
● Pritegnuti obe trake povlačeći labave krajeve.
Vađenje
Pritisnuti dugme na pritezaču za
odbravljivanje traka na obe strane.
Otkačiti kukice sa kuka za vezivanje
prtljaga. Izvaditi šipke sigurnosne
mreže iz držača na krovnom okviru.
Umotati mrežu i pričvrstiti je trakom.
Odlaganje Otvoriti poklopac prostora za
odlaganje u podu prtljažnog prostora
ispred vrata prtljažnika.
Page 99 of 357

Prostor za odlaganje97
Ubaciti sigurnosnu mrežu u prostor zaodlaganje i zatvoriti poklopac.
Sklopiva tacna Nalazi se na naslonu prednjih
sedišta.
Otvorite povlačenjem prema gore dok
se ne zabravi.
Oboriti ih pritiskom prema dole preko tačke otpora.
Ne postavljati nikakve teške
predmete na sklopivu tacnu.
Trougao upozorenja
Držati trougao upozorenja u prostoru
za odlaganje u podu prtljažnog
prostora ispred vrata prtljažnika.
Komplet za prvu pomoć
Komplet za prvu pomoć i
bezbednosni prsluk dobre vidljivosti
držati ispod vozačevog sedišta.
Fiksirati trakama.
Page 100 of 357

98Prostor za odlaganjeKod druge verzije, komplet za prvu
pomoć se nalazi u kaseti za odlaganje
ispod vozačevog sedišta. Prostor se
otvara ili zatvara obrtanjem vrata.Sistem krovnog nosača
Krovni nosač
Iz bezbednosnih razloga i da bi izbegli oštećenje krova, preporučujemo
korišćenje sistema krovnog nosača
koji je odobren za vozilo. Za više
informacija kontaktirati servis.
Slediti montažne instrukcije i ukloniti
krovni nosač kada nije u upotrebi.
Montaža krovnog nosača
Vozila sa krovnim šinamaPričvrstiti krovni nosač u oblastima sa
otvorima koje su označene strelicama na slici.
Vozila bez krovnih šina
Za pričvršćivanje krovnog nosača,
otvoriti poklopce u trakama na krovu.
Postaviti montažne elemente, prema
uputstvu, u držače prikazane na slici.
