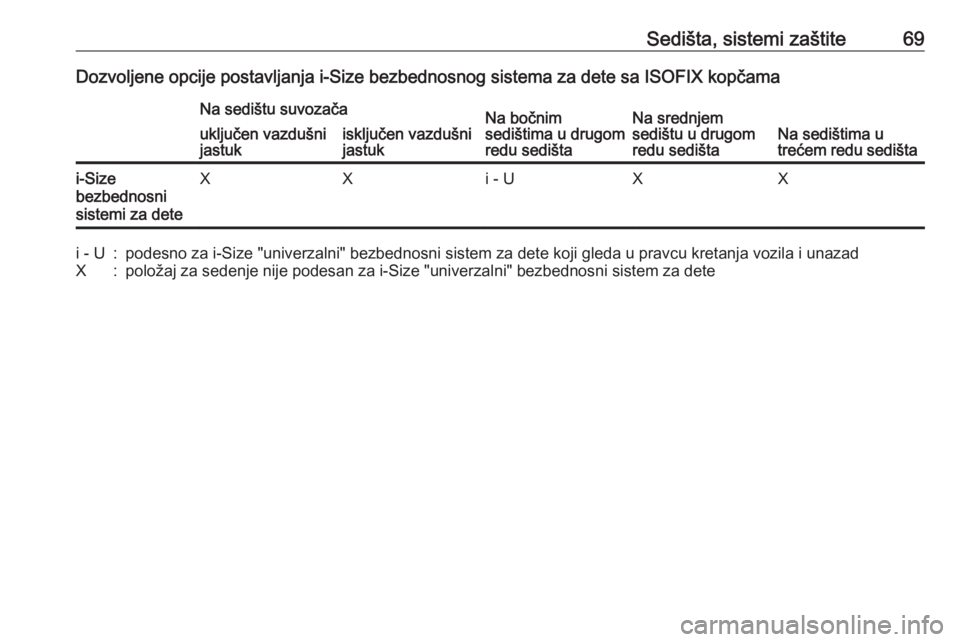

Sedišta, sistemi zaštite69Dozvoljene opcije postavljanja i-Size bezbednosnog sistema za dete sa ISOFIX kopčamaNa sedištu suvozačaNa bočnim
sedištima u drugom
redu sedištaNa srednjem
sedištu u drugom
redu sedištaNa sedištima u
trećem redu sedišta
uključen vazdušni
jastukisključen vazdušni
jastuki-Size
bezbednosni
sistemi za deteXXi - UXXi - U:podesno za i-Size "univerzalni" bezbednosni sistem za dete koji gleda u pravcu kretanja vozila i unazadX:položaj za sedenje nije podesan za i-Size "univerzalni" bezbednosni sistem za dete

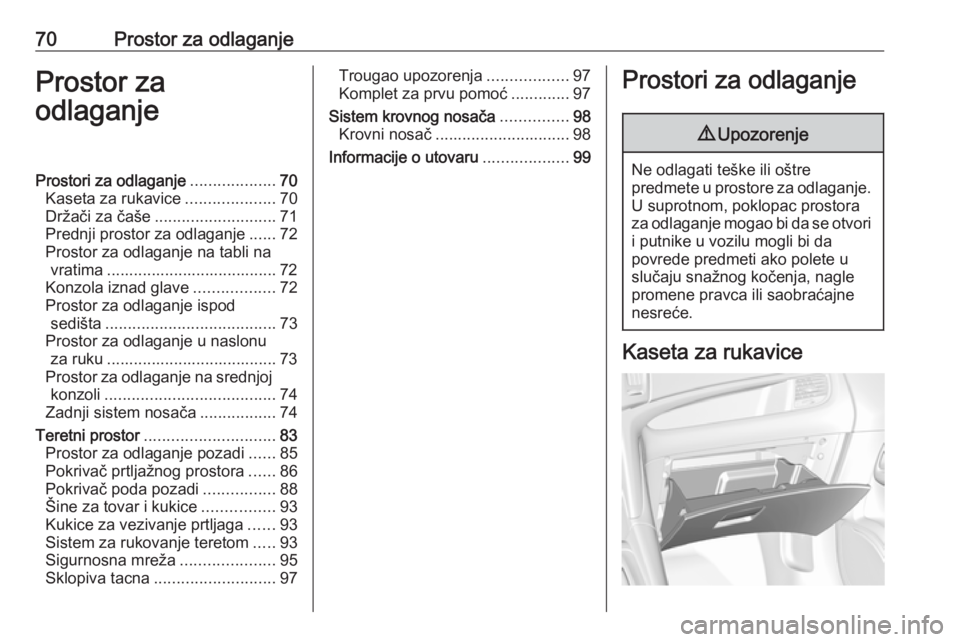

70Prostor za odlaganjeProstor za
odlaganjeProstori za odlaganje ...................70
Kaseta za rukavice ....................70
Držači za čaše ........................... 71
Prednji prostor za odlaganje ......72
Prostor za odlaganje na tabli na vratima ...................................... 72
Konzola iznad glave ..................72
Prostor za odlaganje ispod sedišta ...................................... 73
Prostor za odlaganje u naslonu za ruku ...................................... 73
Prostor za odlaganje na srednjoj
konzoli ...................................... 74
Zadnji sistem nosača .................74
Teretni prostor ............................. 83
Prostor za odlaganje pozadi ......85
Pokrivač prtljažnog prostora ......86
Pokrivač poda pozadi ................88
Šine za tovar i kukice ................93
Kukice za vezivanje prtljaga ......93
Sistem za rukovanje teretom .....93
Sigurnosna mreža .....................95
Sklopiva tacna ........................... 97Trougao upozorenja ..................97
Komplet za prvu pomoć .............97
Sistem krovnog nosača ...............98
Krovni nosač .............................. 98
Informacije o utovaru ...................99Prostori za odlaganje9Upozorenje
Ne odlagati teške ili oštre
predmete u prostore za odlaganje. U suprotnom, poklopac prostora
za odlaganje mogao bi da se otvori
i putnike u vozilu mogli bi da
povrede predmeti ako polete u
slučaju snažnog kočenja, nagle
promene pravca ili saobraćajne
nesreće.
Kaseta za rukavice

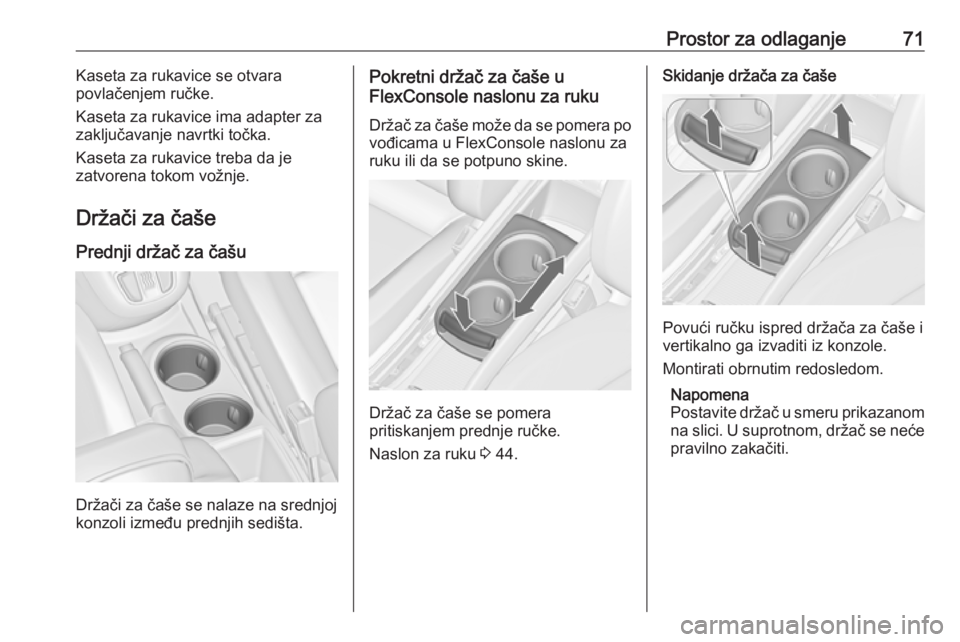

Prostor za odlaganje71Kaseta za rukavice se otvara
povlačenjem ručke.
Kaseta za rukavice ima adapter za
zaključavanje navrtki točka.
Kaseta za rukavice treba da je
zatvorena tokom vožnje.
Držači za čaše Prednji držač za čašu
Držači za čaše se nalaze na srednjoj
konzoli između prednjih sedišta.
Pokretni držač za čaše u
FlexConsole naslonu za ruku
Držač za čaše može da se pomera po
vođicama u FlexConsole naslonu za
ruku ili da se potpuno skine.
Držač za čaše se pomera
pritiskanjem prednje ručke.
Naslon za ruku 3 44.
Skidanje držača za čaše
Povući ručku ispred držača za čaše i
vertikalno ga izvaditi iz konzole.
Montirati obrnutim redosledom.
Napomena
Postavite držač u smeru prikazanom
na slici. U suprotnom, držač se neće pravilno zakačiti.

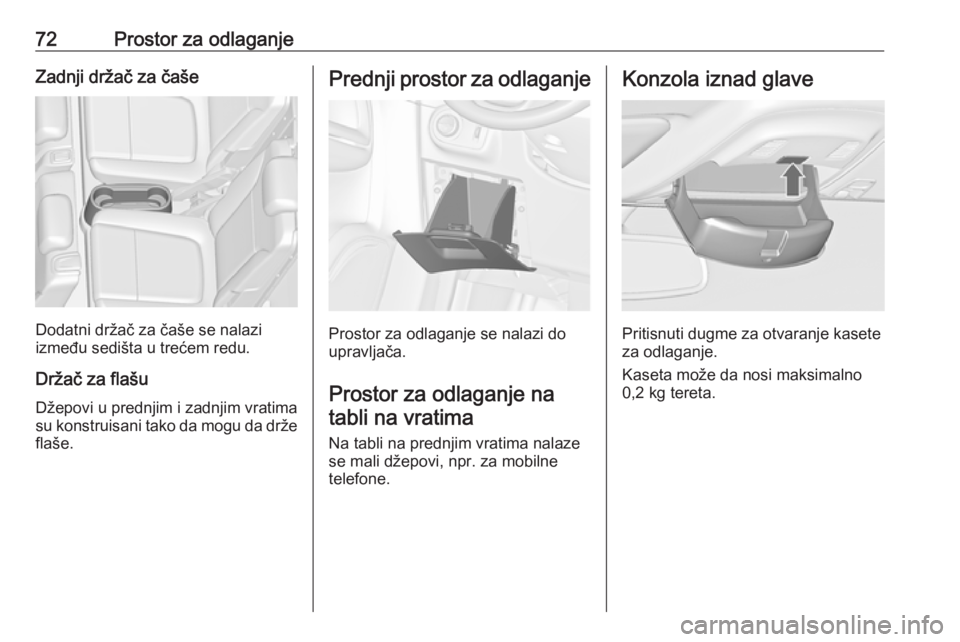

72Prostor za odlaganjeZadnji držač za čaše
Dodatni držač za čaše se nalazi
između sedišta u trećem redu.
Držač za flašu Džepovi u prednjim i zadnjim vratimasu konstruisani tako da mogu da drže
flaše.
Prednji prostor za odlaganje
Prostor za odlaganje se nalazi do
upravljača.
Prostor za odlaganje natabli na vratima
Na tabli na prednjim vratima nalaze
se mali džepovi, npr. za mobilne
telefone.
Konzola iznad glave
Pritisnuti dugme za otvaranje kasete
za odlaganje.
Kaseta može da nosi maksimalno
0,2 kg tereta.

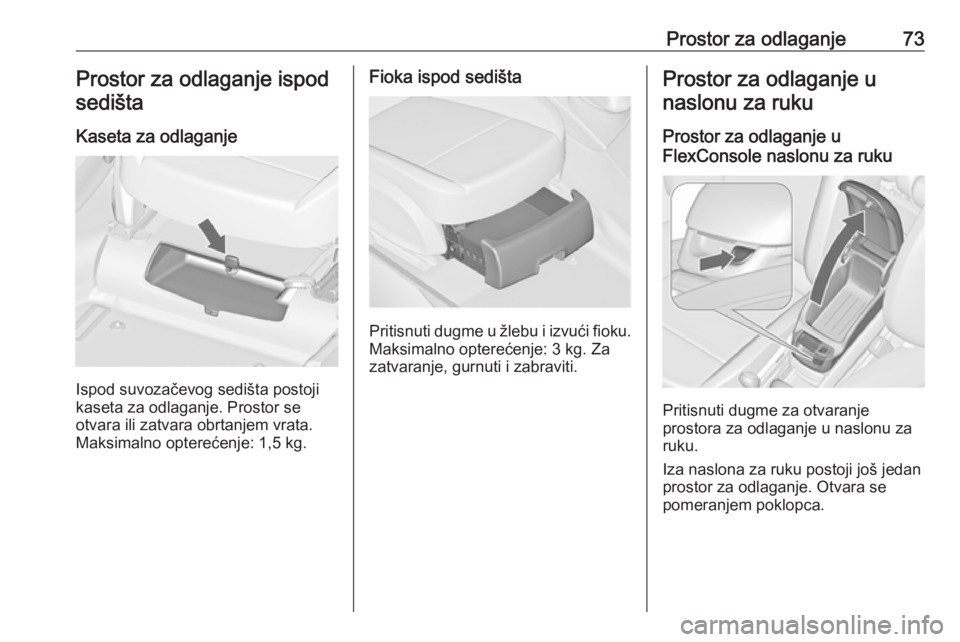

Prostor za odlaganje73Prostor za odlaganje ispodsedišta
Kaseta za odlaganje
Ispod suvozačevog sedišta postoji
kaseta za odlaganje. Prostor se
otvara ili zatvara obrtanjem vrata.
Maksimalno opterećenje: 1,5 kg.
Fioka ispod sedišta
Pritisnuti dugme u žlebu i izvući fioku. Maksimalno opterećenje: 3 kg. Za
zatvaranje, gurnuti i zabraviti.
Prostor za odlaganje u
naslonu za ruku
Prostor za odlaganje u
FlexConsole naslonu za ruku
Pritisnuti dugme za otvaranje
prostora za odlaganje u naslonu za
ruku.
Iza naslona za ruku postoji još jedan
prostor za odlaganje. Otvara se
pomeranjem poklopca.

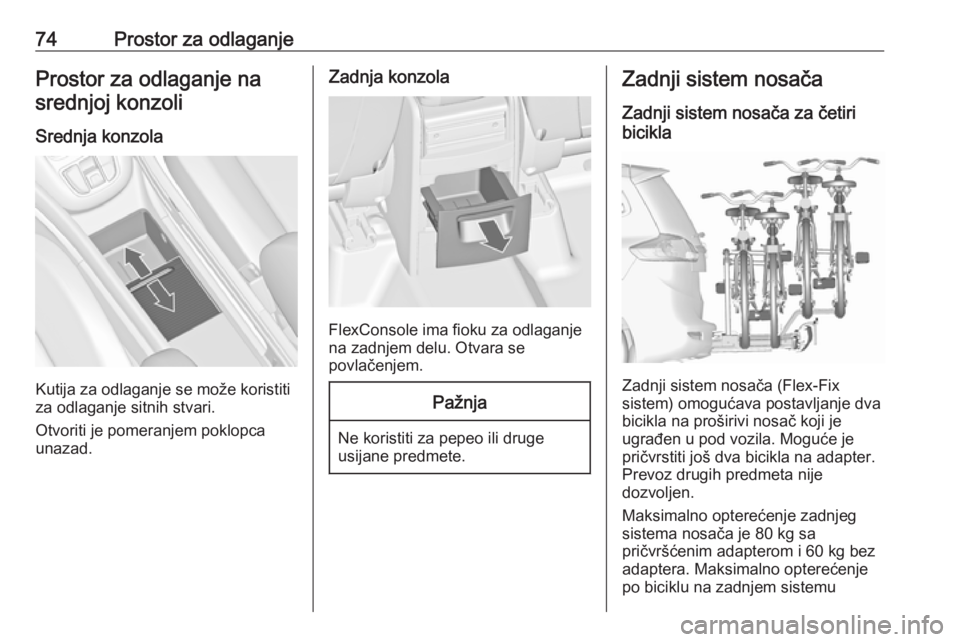

74Prostor za odlaganjeProstor za odlaganje nasrednjoj konzoli
Srednja konzola
Kutija za odlaganje se može koristiti
za odlaganje sitnih stvari.
Otvoriti je pomeranjem poklopca
unazad.
Zadnja konzola
FlexConsole ima fioku za odlaganje
na zadnjem delu. Otvara se
povlačenjem.
Pažnja
Ne koristiti za pepeo ili druge
usijane predmete.
Zadnji sistem nosača
Zadnji sistem nosača za četiri
bicikla
Zadnji sistem nosača (Flex-Fix
sistem) omogućava postavljanje dva
bicikla na proširivi nosač koji je
ugrađen u pod vozila. Moguće je
pričvrstiti još dva bicikla na adapter.
Prevoz drugih predmeta nije
dozvoljen.
Maksimalno opterećenje zadnjeg
sistema nosača je 80 kg sa
pričvršćenim adapterom i 60 kg bez
adaptera. Maksimalno opterećenje
po biciklu na zadnjem sistemu

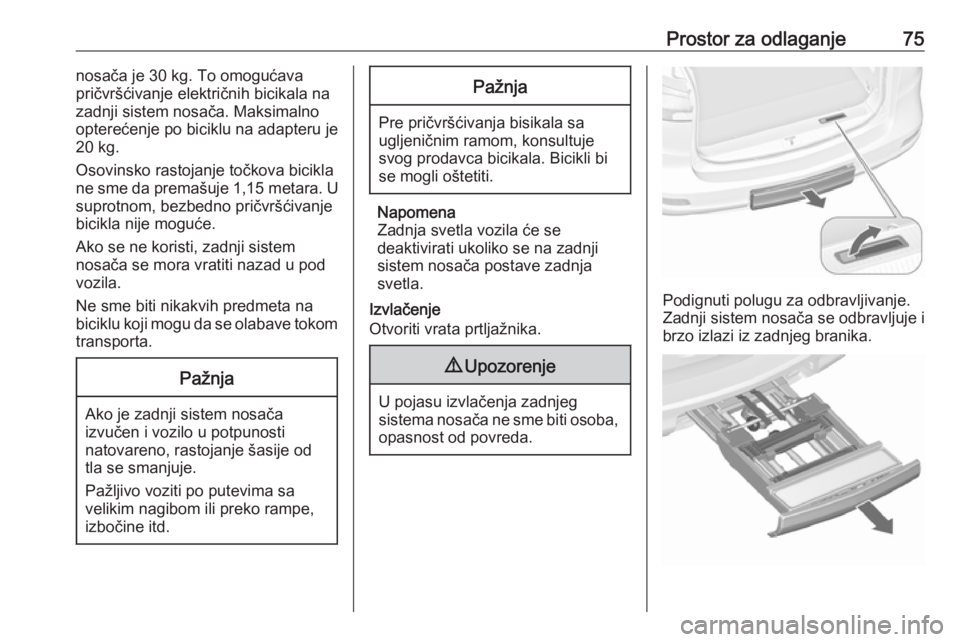

Prostor za odlaganje75nosača je 30 kg. To omogućava
pričvršćivanje električnih bicikala na
zadnji sistem nosača. Maksimalno
opterećenje po biciklu na adapteru je
20 kg.
Osovinsko rastojanje točkova bicikla
ne sme da premašuje 1,15 metara. U
suprotnom, bezbedno pričvršćivanje
bicikla nije moguće.
Ako se ne koristi, zadnji sistem
nosača se mora vratiti nazad u pod
vozila.
Ne sme biti nikakvih predmeta na
biciklu koji mogu da se olabave tokom transporta.Pažnja
Ako je zadnji sistem nosača
izvučen i vozilo u potpunosti
natovareno, rastojanje šasije od
tla se smanjuje.
Pažljivo voziti po putevima sa
velikim nagibom ili preko rampe,
izbočine itd.
Pažnja
Pre pričvršćivanja bisikala sa
ugljeničnim ramom, konsultuje
svog prodavca bicikala. Bicikli bi
se mogli oštetiti.
Napomena
Zadnja svetla vozila će se
deaktivirati ukoliko se na zadnji
sistem nosača postave zadnja
svetla.
Izvlačenje
Otvoriti vrata prtljažnika.
9 Upozorenje
U pojasu izvlačenja zadnjeg
sistema nosača ne sme biti osoba, opasnost od povreda.
Podignuti polugu za odbravljivanje.
Zadnji sistem nosača se odbravljuje i
brzo izlazi iz zadnjeg branika.

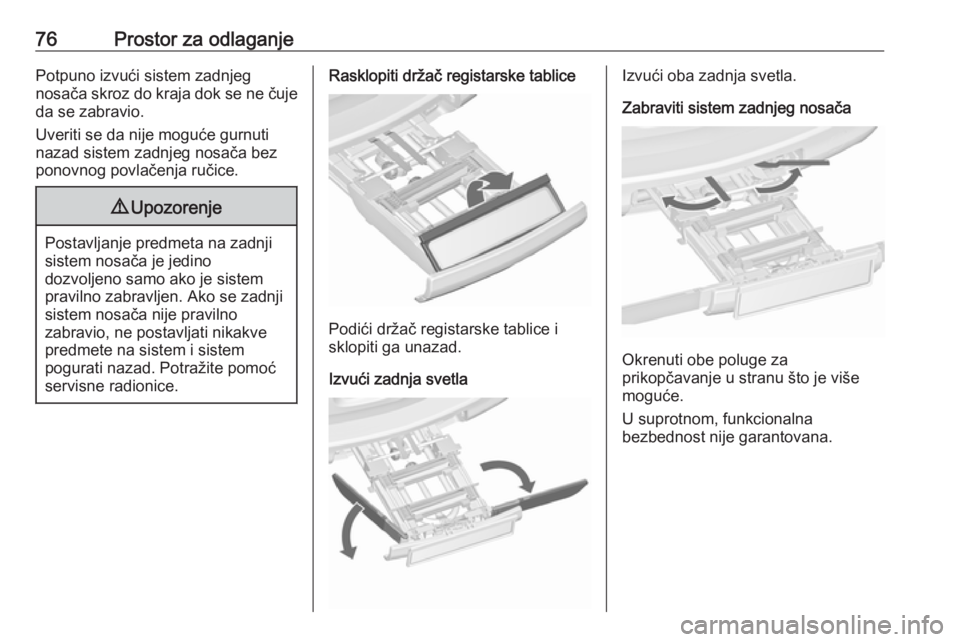

76Prostor za odlaganjePotpuno izvući sistem zadnjeg
nosača skroz do kraja dok se ne čuje da se zabravio.
Uveriti se da nije moguće gurnuti
nazad sistem zadnjeg nosača bez
ponovnog povlačenja ručice.9 Upozorenje
Postavljanje predmeta na zadnji
sistem nosača je jedino
dozvoljeno samo ako je sistem
pravilno zabravljen. Ako se zadnji
sistem nosača nije pravilno
zabravio, ne postavljati nikakve
predmete na sistem i sistem
pogurati nazad. Potražite pomoć
servisne radionice.
Rasklopiti držač registarske tablice
Podići držač registarske tablice i
sklopiti ga unazad.
Izvući zadnja svetla
Izvući oba zadnja svetla.
Zabraviti sistem zadnjeg nosača
Okrenuti obe poluge za
prikopčavanje u stranu što je više
moguće.
U suprotnom, funkcionalna
bezbednost nije garantovana.

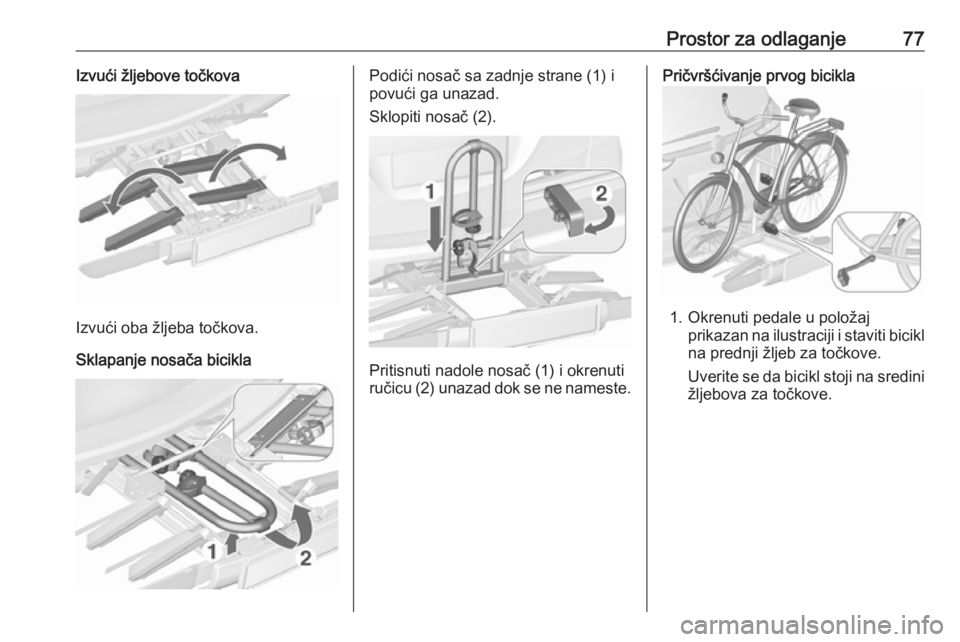

Prostor za odlaganje77Izvući žljebove točkova
Izvući oba žljeba točkova.
Sklapanje nosača bicikla
Podići nosač sa zadnje strane (1) i
povući ga unazad.
Sklopiti nosač (2).
Pritisnuti nadole nosač (1) i okrenuti
ručicu (2) unazad dok se ne nameste.
Pričvršćivanje prvog bicikla
1. Okrenuti pedale u položaj prikazan na ilustraciji i staviti bicikl
na prednji žljeb za točkove.
Uverite se da bicikl stoji na sredini žljebova za točkove.

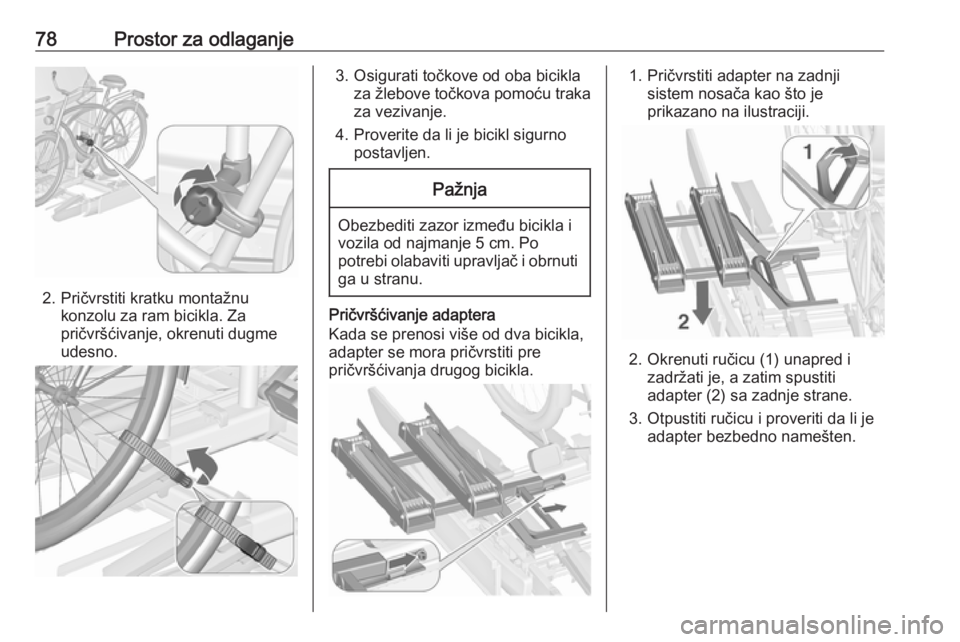

78Prostor za odlaganje
2. Pričvrstiti kratku montažnukonzolu za ram bicikla. Za
pričvršćivanje, okrenuti dugme
udesno.
3. Osigurati točkove od oba bicikla za žlebove točkova pomoću traka
za vezivanje.
4. Proverite da li je bicikl sigurno postavljen.Pažnja
Obezbediti zazor između bicikla i
vozila od najmanje 5 cm. Po
potrebi olabaviti upravljač i obrnuti ga u stranu.
Pričvršćivanje adaptera
Kada se prenosi više od dva bicikla,
adapter se mora pričvrstiti pre
pričvršćivanja drugog bicikla.
1. Pričvrstiti adapter na zadnji sistem nosača kao što je
prikazano na ilustraciji.
2. Okrenuti ručicu (1) unapred i zadržati je, a zatim spustiti
adapter (2) sa zadnje strane.
3. Otpustiti ručicu i proveriti da li je adapter bezbedno namešten.
