OPEL ZAFIRA C 2018 Посібник з експлуатації (in Ukrainian)

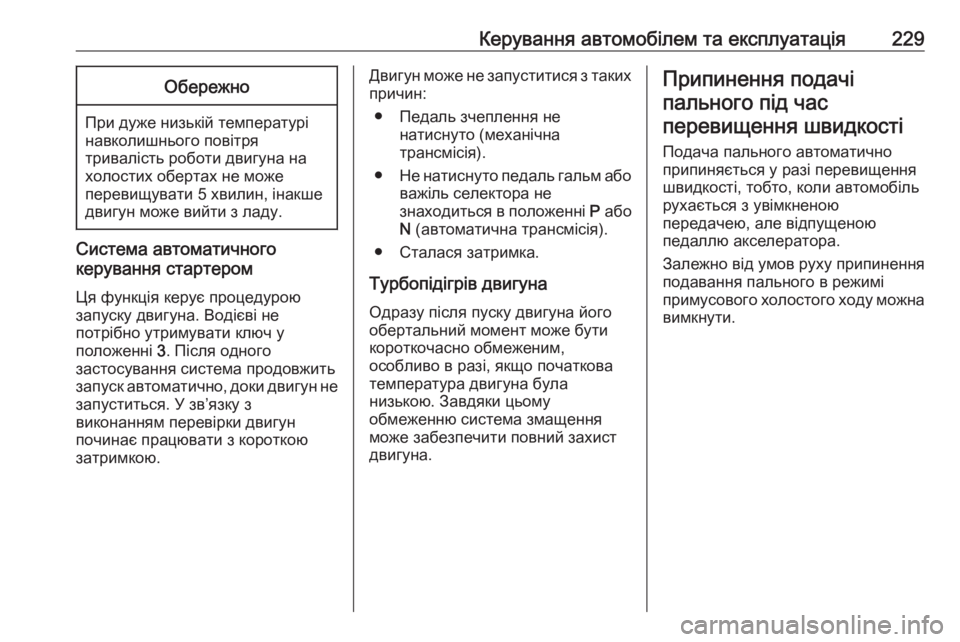

Керування автомобілем та експлуатація229Обережно
При дуже низькій температурі
навколишнього повітря
тривалість роботи двигуна на холостих обертах не може
перевищувати 5 хвилин, інакше
двигун може вийти з ладу.
Система автоматичного
керування стартером
Ця функція керує процедурою
запуску двигуна. Водієві не
потрібно утримувати ключ у
положенні 3. Після одного
застосування система продовжить
запуск автоматично, доки двигун не
запуститься. У зв’язку з
виконанням перевірки двигун
починає працювати з короткою
затримкою.
Двигун може не запуститися з таких
причин:
● Педаль зчеплення не натиснуто (механічна
трансмісія).
● Не натиснуто педаль гальм або
важіль селектора не
знаходиться в положенні P або
N (автоматична трансмісія).
● Сталася затримка.
Турбопідігрів двигуна
Одразу після пуску двигуна його
обертальний момент може бути
короткочасно обмеженим,
особливо в разі, якщо початкова
температура двигуна була
низькою. Завдяки цьому
обмеженню система змащення
може забезпечити повний захист
двигуна.Припинення подачі
пального під час перевищення швидкості
Подача пального автоматично
припиняється у разі перевищення
швидкості, тобто, коли автомобіль
рухається з увімкненою
передачею, але відпущеною
педаллю акселератора.
Залежно від умов руху припинення
подавання пального в режимі
примусового холостого ходу можна вимкнути.

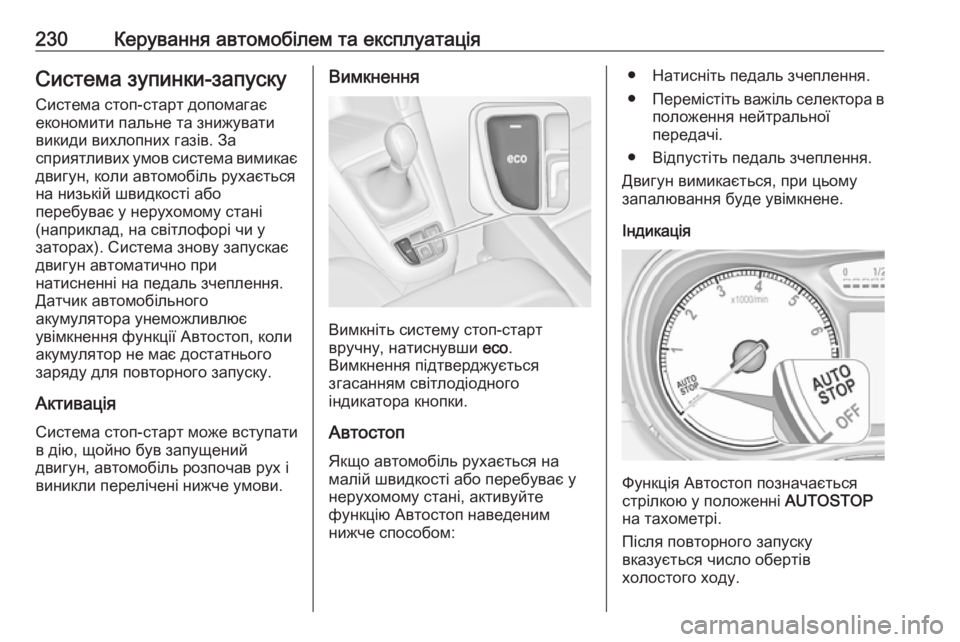

230Керування автомобілем та експлуатаціяСистема зупинки-запуску
Система стоп-старт допомагає
економити пальне та знижувати
викиди вихлопних газів. За
сприятливих умов система вимикає
двигун, коли автомобіль рухається
на низькій швидкості або
перебуває у нерухомому стані
(наприклад, на світлофорі чи у
заторах). Система знову запускає
двигун автоматично при
натисненні на педаль зчеплення.
Датчик автомобільного
акумулятора унеможливлює
увімкнення функції Автостоп, коли
акумулятор не має достатнього
заряду для повторного запуску.
Активація
Система стоп-старт може вступати в дію, щойно був запущений
двигун, автомобіль розпочав рух і
виникли перелічені нижче умови.Вимкнення
Вимкніть систему стоп-старт
вручну, натиснувши eco.
Вимкнення підтверджується
згасанням світлодіодного
індикатора кнопки.
Автостоп Якщо автомобіль рухається на
малій швидкості або перебуває у
нерухомому стані, активуйте
функцію Автостоп наведеним
нижче способом:
● Натисніть педаль зчеплення.
● Перемістіть важіль селектора в
положення нейтральної
передачі.
● Відпустіть педаль зчеплення.
Двигун вимикається, при цьому
запалювання буде увімкнене.
Індикація
Функція Автостоп позначається
стрілкою у положенні AUTOSTOP
на тахометрі.
Після повторного запуску
вказується число обертів
холостого ходу.

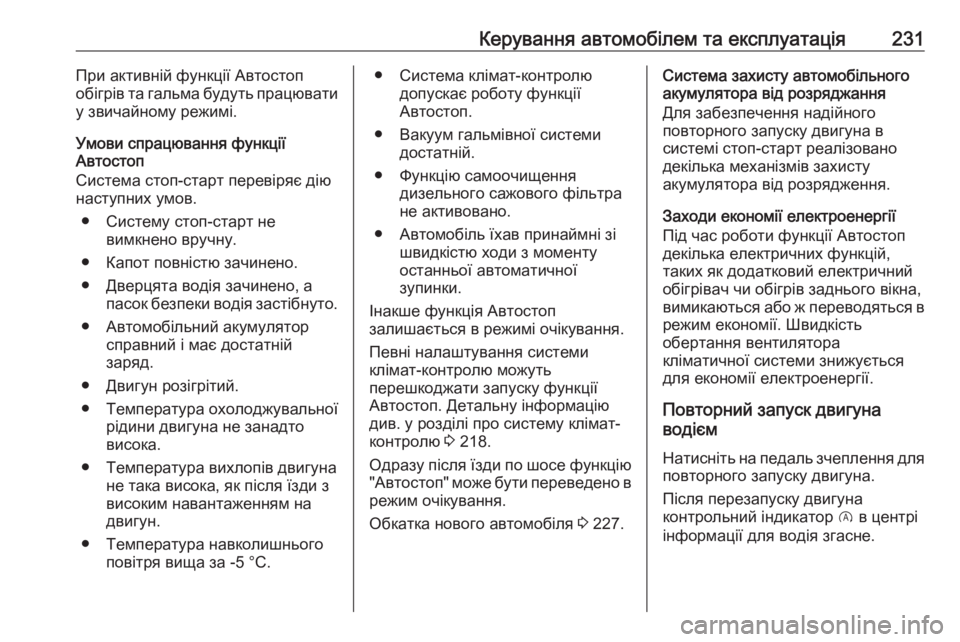

Керування автомобілем та експлуатація231При активній функції Автостоп
обігрів та гальма будуть працювати
у звичайному режимі.
Умови спрацювання функції
Автостоп
Система стоп-старт перевіряє дію
наступних умов.
● Систему стоп-старт не вимкнено вручну.
● Капот повністю зачинено.
● Дверцята водія зачинено, а пасок безпеки водія застібнуто.
● Автомобільний акумулятор справний і має достатній
заряд.
● Двигун розігрітий.
● Температура охолоджувальної рідини двигуна не занадтовисока.
● Температура вихлопів двигуна не така висока, як після їзди з
високим навантаженням на
двигун.
● Температура навколишнього повітря вища за -5 °C.● Система клімат-контролюдопускає роботу функції
Автостоп.
● Вакуум гальмівної системи достатній.
● Функцію самоочищення дизельного сажового фільтра
не активовано.
● Автомобіль їхав принаймні зі швидкістю ходи з моменту
останньої автоматичної
зупинки.
Інакше функція Автостоп
залишається в режимі очікування.
Певні налаштування системи
клімат-контролю можуть
перешкоджати запуску функції
Автостоп. Детальну інформацію
див. у розділі про систему клімат-
контролю 3 218.
Одразу після їзди по шосе функцію "Автостоп" може бути переведено в
режим очікування.
Обкатка нового автомобіля 3 227.Система захисту автомобільного
акумулятора від розряджання
Для забезпечення надійного
повторного запуску двигуна в
системі стоп-старт реалізовано
декілька механізмів захисту
акумулятора від розрядження.
Заходи економії електроенергії
Під час роботи функції Автостоп
декілька електричних функцій,
таких як додатковий електричний
обігрівач чи обігрів заднього вікна,
вимикаються або ж переводяться в
режим економії. Швидкість
обертання вентилятора
кліматичної системи знижується
для економії електроенергії.
Повторний запуск двигуна
водієм
Натисніть на педаль зчеплення для
повторного запуску двигуна.
Після перезапуску двигуна
контрольний індикатор D в центрі
інформації для водія згасне.

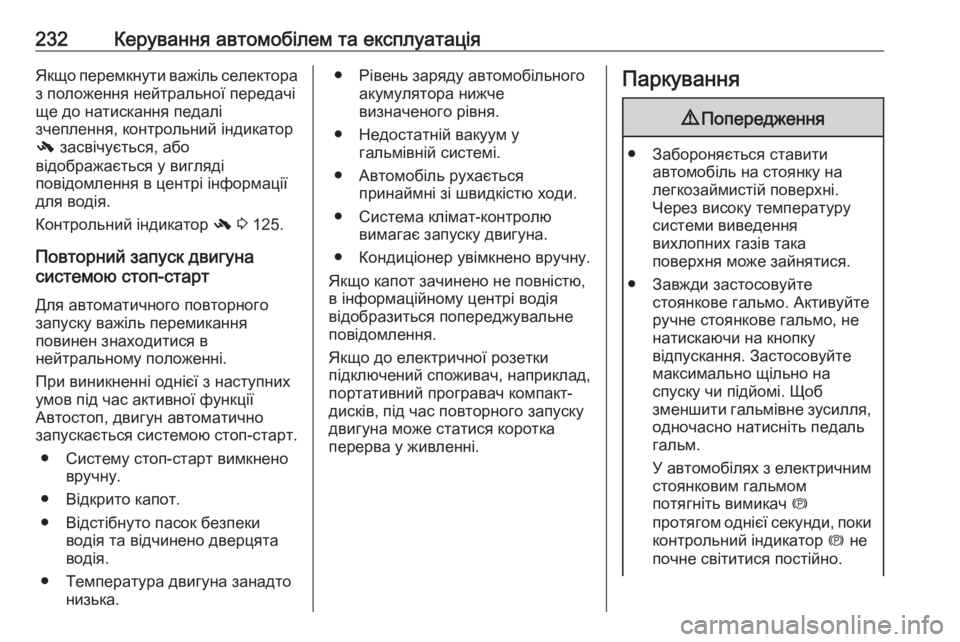

232Керування автомобілем та експлуатаціяЯкщо перемкнути важіль селектораз положення нейтральної передачі
ще до натискання педалі
зчеплення, контрольний індикатор
- засвічується, або
відображається у вигляді
повідомлення в центрі інформації
для водія.
Контрольний індикатор - 3 125.
Повторний запуск двигуна
системою стоп-старт
Для автоматичного повторного
запуску важіль перемикання
повинен знаходитися в
нейтральному положенні.
При виникненні однієї з наступних
умов під час активної функції
Автостоп, двигун автоматично
запускається системою стоп-старт.
● Систему стоп-старт вимкнено вручну.
● Відкрито капот.
● Відстібнуто пасок безпеки водія та відчинено дверцята
водія.
● Температура двигуна занадто низька.● Рівень заряду автомобільногоакумулятора нижче
визначеного рівня.
● Недостатній вакуум у гальмівній системі.
● Автомобіль рухається принаймні зі швидкістю ходи.
● Система клімат-контролю вимагає запуску двигуна.
● Кондиціонер увімкнено вручну.
Якщо капот зачинено не повністю,
в інформаційному центрі водія
відобразиться попереджувальне
повідомлення.
Якщо до електричної розетки
підключений споживач, наприклад,
портативний програвач компакт-
дисків, під час повторного запуску
двигуна може статися коротка
перерва у живленні.Паркування9 Попередження
● Забороняється ставити
автомобіль на стоянку на
легкозаймистій поверхні.
Через високу температуру
системи виведення
вихлопних газів така
поверхня може зайнятися.
● Завжди застосовуйте стоянкове гальмо. Активуйте
ручне стоянкове гальмо, не натискаючи на кнопку
відпускання. Застосовуйте
максимально щільно на
спуску чи підйомі. Щоб
зменшити гальмівне зусилля,
одночасно натисніть педаль
гальм.
У автомобілях з електричним стоянковим гальмом
потягніть вимикач m
протягом однієї секунди, поки
контрольний індикатор m не
почне світитися постійно.

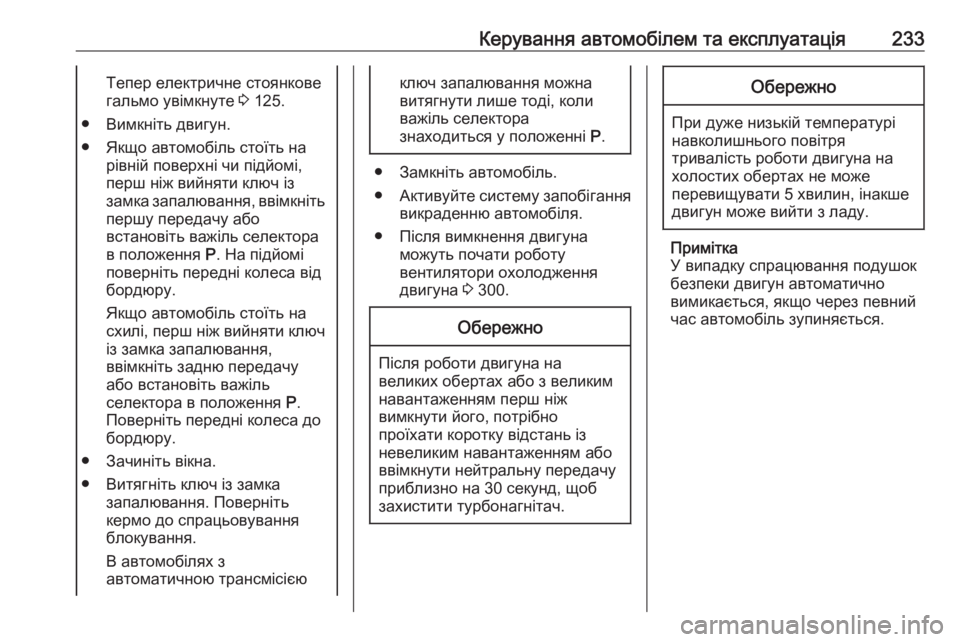

Керування автомобілем та експлуатація233Тепер електричне стоянкове
гальмо увімкнуте 3 125.
● Вимкніть двигун. ● Якщо автомобіль стоїть на рівній поверхні чи підйомі,
перш ніж вийняти ключ із
замка запалювання, ввімкніть першу передачу або
встановіть важіль селектора
в положення P. На підйомі
поверніть передні колеса від
бордюру.
Якщо автомобіль стоїть на
схилі, перш ніж вийняти ключ
із замка запалювання,
ввімкніть задню передачу
або встановіть важіль
селектора в положення P.
Поверніть передні колеса до бордюру.
● Зачиніть вікна.
● Витягніть ключ із замка запалювання. Поверніть
кермо до спрацьовування
блокування.
В автомобілях з
автоматичною трансмісієюключ запалювання можна
витягнути лише тоді, коли
важіль селектора
знаходиться у положенні P.
● Замкніть автомобіль.
● Активуйте систему запобігання
викраденню автомобіля.
● Після вимкнення двигуна можуть почати роботу
вентилятори охолодження
двигуна 3 300.
Обережно
Після роботи двигуна на
великих обертах або з великим
навантаженням перш ніж
вимкнути його, потрібно
проїхати коротку відстань із
невеликим навантаженням або
ввімкнути нейтральну передачу
приблизно на 30 секунд, щоб
захистити турбонагнітач.
Обережно
При дуже низькій температурі
навколишнього повітря
тривалість роботи двигуна на холостих обертах не може
перевищувати 5 хвилин, інакше
двигун може вийти з ладу.
Примітка
У випадку спрацювання подушок
безпеки двигун автоматично
вимикається, якщо через певний
час автомобіль зупиняється.

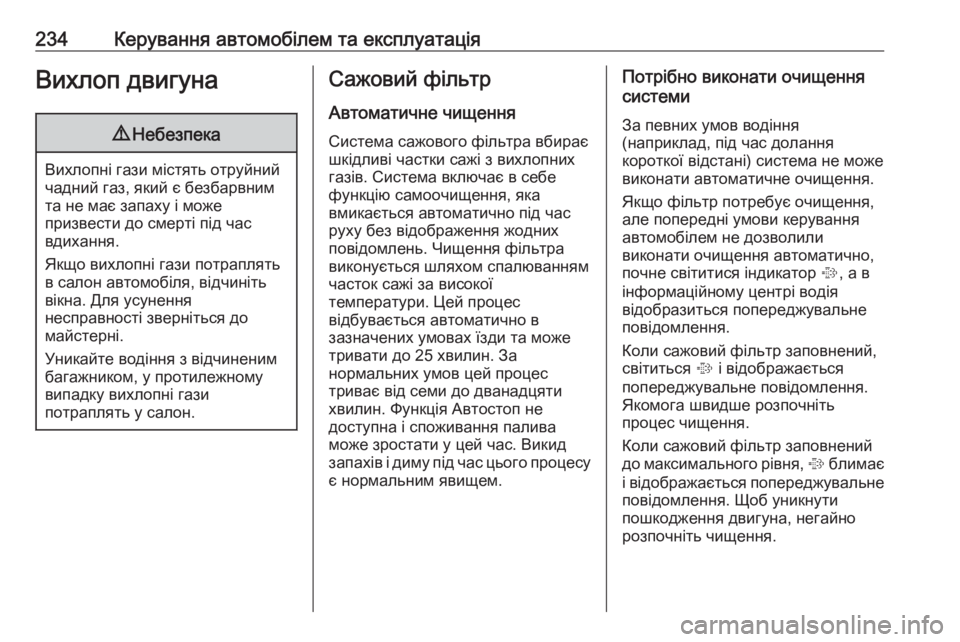

234Керування автомобілем та експлуатаціяВихлоп двигуна9Небезпека
Вихлопні гази містять отруйний
чадний газ, який є безбарвним
та не має запаху і може
призвести до смерті під час
вдихання.
Якщо вихлопні гази потраплять
в салон автомобіля, відчиніть
вікна. Для усунення
несправності зверніться до
майстерні.
Уникайте водіння з відчиненим
багажником, у протилежному
випадку вихлопні гази
потраплять у салон.
Сажовий фільтр
Автоматичне чищення Система сажового фільтра вбирає
шкідливі частки сажі з вихлопних
газів. Система включає в себе
функцію самоочищення, яка
вмикається автоматично під час
руху без відображення жодних
повідомлень. Чищення фільтра
виконується шляхом спалюванням
часток сажі за високої
температури. Цей процес
відбувається автоматично в
зазначених умовах їзди та може
тривати до 25 хвилин. За
нормальних умов цей процес
триває від семи до дванадцяти
хвилин. Функція Автостоп не
доступна і споживання палива
може зростати у цей час. Викид
запахів і диму під час цього процесу є нормальним явищем.Потрібно виконати очищення
системи
За певних умов водіння
(наприклад, під час долання
короткої відстані) система не може
виконати автоматичне очищення.
Якщо фільтр потребує очищення,
але попередні умови керування
автомобілем не дозволили
виконати очищення автоматично, почне світитися індикатор %, а в
інформаційному центрі водія
відобразиться попереджувальне
повідомлення.
Коли сажовий фільтр заповнений,
світиться % і відображається
попереджувальне повідомлення.
Якомога швидше розпочніть
процес чищення.
Коли сажовий фільтр заповнений
до максимального рівня, % блимає
і відображається попереджувальне повідомлення. Щоб уникнути
пошкодження двигуна, негайно
розпочніть чищення.

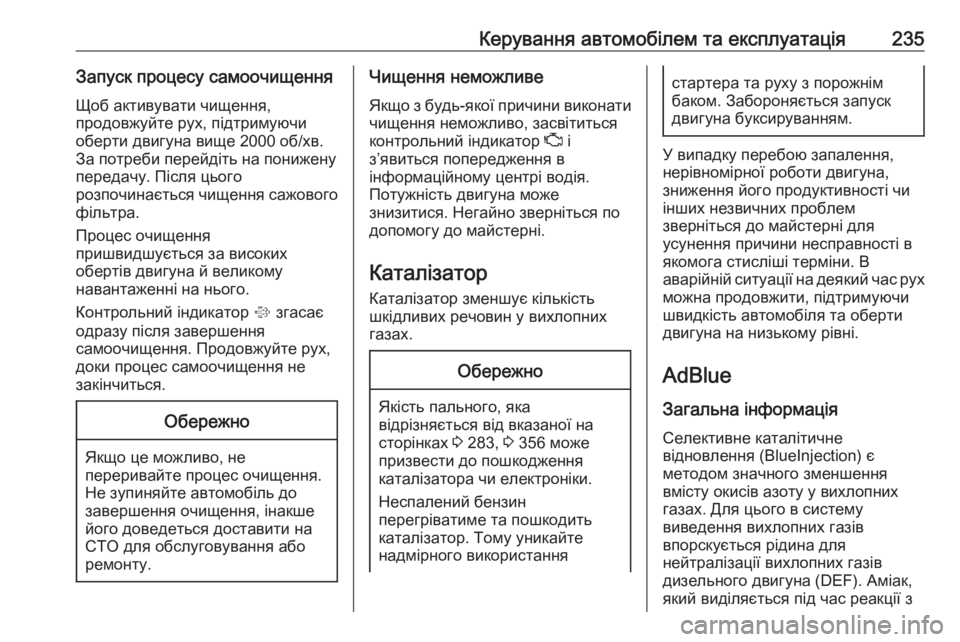

Керування автомобілем та експлуатація235Запуск процесу самоочищення
Щоб активувати чищення,
продовжуйте рух, підтримуючи
оберти двигуна вище 2000 об/хв.
За потреби перейдіть на понижену
передачу. Після цього
розпочинається чищення сажового фільтра.
Процес очищення
пришвидшується за високих
обертів двигуна й великому
навантаженні на нього.
Контрольний індикатор % згасає
одразу після завершення
самоочищення. Продовжуйте рух,
доки процес самоочищення не
закінчиться.Обережно
Якщо це можливо, не
переривайте процес очищення. Не зупиняйте автомобіль до
завершення очищення, інакше
його доведеться доставити на
СТО для обслуговування або
ремонту.
Чищення неможливе
Якщо з будь-якої причини виконати
чищення неможливо, засвітиться
контрольний індикатор Z і
з’явиться попередження в
інформаційному центрі водія.
Потужність двигуна може
знизитися. Негайно зверніться по
допомогу до майстерні.
Каталізатор
Каталізатор зменшує кількість
шкідливих речовин у вихлопних
газах.Обережно
Якість пального, яка відрізняється від вказаної на
сторінках 3 283, 3 356 може
призвести до пошкодження
каталізатора чи електроніки.
Неспалений бензин
перегріватиме та пошкодить
каталізатор. Тому уникайте
надмірного використання
стартера та руху з порожнім
баком. Забороняється запуск
двигуна буксируванням.
У випадку перебою запалення, нерівномірної роботи двигуна,
зниження його продуктивності чи
інших незвичних проблем
зверніться до майстерні для
усунення причини несправності в
якомога стисліші терміни. В
аварійній ситуації на деякий час рух можна продовжити, підтримуючи
швидкість автомобіля та оберти
двигуна на низькому рівні.
AdBlue
Загальна інформація
Селективне каталітичне
відновлення (BlueInjection) є
методом значного зменшення
вмісту окисів азоту у вихлопних
газах. Для цього в систему
виведення вихлопних газів
впорскується рідина для
нейтралізації вихлопних газів
дизельного двигуна (DEF). Аміак,
який виділяється під час реакції з

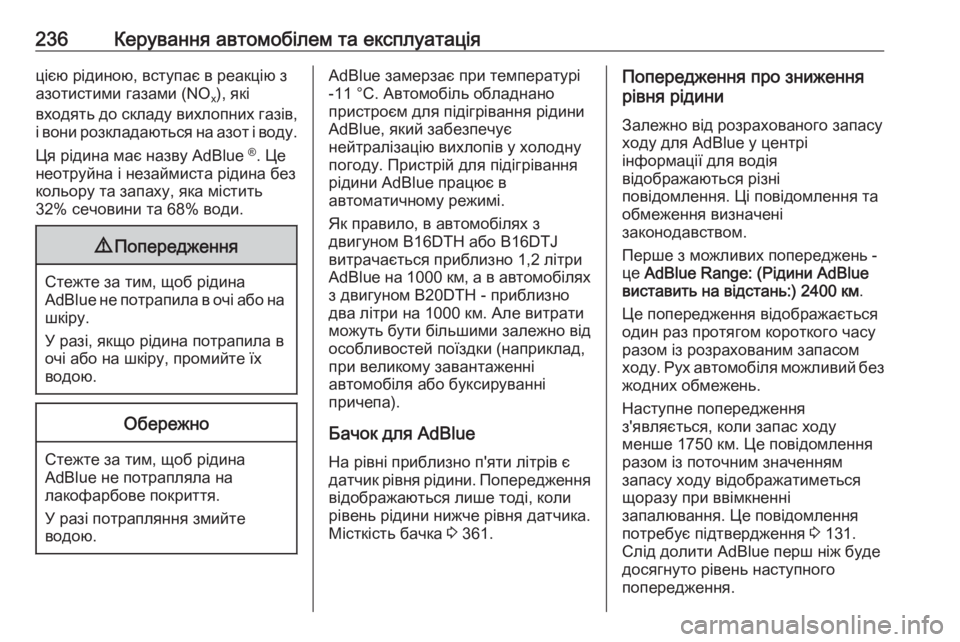

236Керування автомобілем та експлуатаціяцією рідиною, вступає в реакцію з
азотистими газами (NO x), які
входять до складу вихлопних газів, і вони розкладаються на азот і воду.
Ця рідина має назву AdBlue ®
. Це
неотруйна і незаймиста рідина без
кольору та запаху, яка містить
32% сечовини та 68% води.9 Попередження
Стежте за тим, щоб рідина
AdBlue не потрапила в очі або на
шкіру.
У разі, якщо рідина потрапила в
очі або на шкіру, промийте їх
водою.
Обережно
Стежте за тим, щоб рідина
AdBlue не потрапляла на
лакофарбове покриття.
У разі потрапляння змийте
водою.
AdBlue замерзає при температурі
-11 °C. Автомобіль обладнано
пристроєм для підігрівання рідини
AdBlue, який забезпечує
нейтралізацію вихлопів у холодну
погоду. Пристрій для підігрівання рідини AdBlue працює в
автоматичному режимі.
Як правило, в автомобілях з
двигуном B16DTH або B16DTJ
витрачається приблизно 1,2 літри
AdBlue на 1000 км , а в автомобілях
з двигуном B20DTH - приблизно
два літри на 1000 км. Але витрати
можуть бути більшими залежно від
особливостей поїздки (наприклад,
при великому завантаженні
автомобіля або буксируванні
причепа).
Бачок для AdBlue
На рівні приблизно п'яти літрів є
датчик рівня рідини. Попередження відображаються лише тоді, коли
рівень рідини нижче рівня датчика.
Місткість бачка 3 361.Попередження про зниження
рівня рідини
Залежно від розрахованого запасуходу для AdBlue у центрі
інформації для водія
відображаються різні
повідомлення. Ці повідомлення та обмеження визначені
законодавством.
Перше з можливих попереджень -
це AdBlue Range: (Рідини AdBlue
виставить на відстань:) 2400 км .
Це попередження відображається
один раз протягом короткого часу
разом із розрахованим запасом
ходу. Рух автомобіля можливий без
жодних обмежень.
Наступне попередження
з'являється, коли запас ходу
менше 1750 км. Це повідомлення
разом із поточним значенням
запасу ходу відображатиметься
щоразу при ввімкненні
запалювання. Це повідомлення
потребує підтвердження 3 131.
Слід долити AdBlue перш ніж буде досягнуто рівень наступного
попередження.

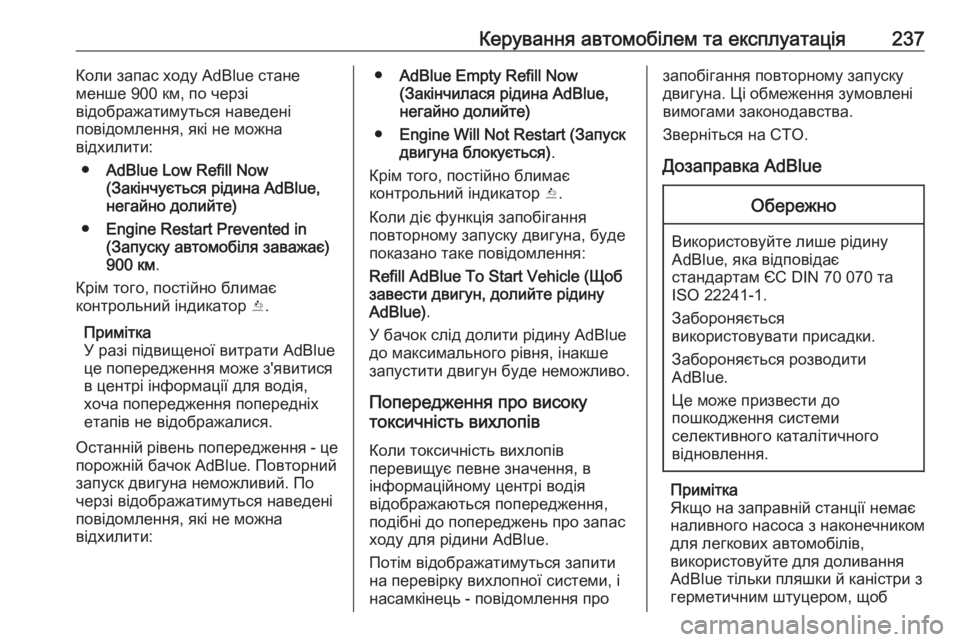

Керування автомобілем та експлуатація237Коли запас ходу AdBlue стане
менше 900 км, по черзі
відображатимуться наведені
повідомлення, які не можна
відхилити:
● AdBlue Low Refill Now
(Закінчується рідина AdBlue,
негайно долийте)
● Engine Restart Prevented in
(Запуску автомобіля заважає)
900 км .
Крім того, постійно блимає
контрольний індикатор Y.
Примітка
У разі підвищеної витрати AdBlue
це попередження може з'явитися
в центрі інформації для водія,
хоча попередження попередніх
етапів не відображалися.
Останній рівень попередження - це
порожній бачок AdBlue. Повторний
запуск двигуна неможливий. По
черзі відображатимуться наведені повідомлення, які не можна
відхилити:● AdBlue Empty Refill Now
(Закінчилася рідина AdBlue,
негайно долийте)
● Engine Will Not Restart (Запуск
двигуна блокується) .
Крім того, постійно блимає
контрольний індикатор Y.
Коли діє функція запобігання
повторному запуску двигуна, буде
показано таке повідомлення:
Refill AdBlue To Start Vehicle (Щоб
завести двигун, долийте рідину
AdBlue) .
У бачок слід долити рідину AdBlue
до максимального рівня, інакше
запустити двигун буде неможливо.
Попередження про високу
токсичність вихлопів
Коли токсичність вихлопів
перевищує певне значення, в
інформаційному центрі водія
відображаються попередження,
подібні до попереджень про запас
ходу для рідини AdBlue.
Потім відображатимуться запити на перевірку вихлопної системи, і
насамкінець - повідомлення прозапобігання повторному запуску
двигуна. Ці обмеження зумовлені
вимогами законодавства.
Зверніться на СТО.
Дозаправка AdBlueОбережно
Використовуйте лише рідину
AdBlue, яка відповідає
стандартам ЄС DIN 70 070 та ISO 22241-1.
Забороняється
використовувати присадки.
Забороняється розводити
AdBlue.
Це може призвести до
пошкодження системи
селективного каталітичного
відновлення.
Примітка
Якщо на заправній станції немає
наливного насоса з наконечником
для легкових автомобілів,
використовуйте для доливання
AdBlue тільки пляшки й каністри з
герметичним штуцером, щоб

238Керування автомобілем та експлуатаціязапобігти розбризкуванню та
переливанню рідини, а також
виходу випарів з бачка. AdBlue у
пляшках або каністрах можна
придбати на багатьох заправних
станціях, а також у дилерів
компанії Opel та в інших
торговельних точках.
Оскільки AdBlue має обмежений
термін придатності для
використання, перевіряйте дату
закінчення терміну придатності
перед доливанням рідини в бачок.
Примітка
Система може визначити
доливання AdBlue лише тоді, коли
ввімкнуто вищезгаданий датчик
рівня рідини у бачку.
Якщо система не виявила
доливання рідини AdBlue:
1. Їдьте без зупинок упродовж 10 хвилин зі швидкістю не
менше ніж 20 км/год.
2. Якщо доливання рідини AdBlue успішно виявлено,
зникнуть обмеження, пов’язані
з запасом рідини AdBlue.Якщо система так і не виявила
доливання рідини AdBlue,
зверніться по допомогу на станцію
технічного обслуговування.
Система може не виявити, що
рідину AdBlue було долито, також
у випадку, коли AdBlue
доводиться доливати при
температурі нижче -11 °C. У
такому випадку слід поставити
автомобіль на стоянку в місці з
вищою навколишньою
температурою і зачекати, поки
рідина AdBlue не набуде рідкого
стану.
Примітка
Після відкручування захисної
кришки з горловини можуть
виходити випари аміаку.
Намагайтеся не вдихати ці
випари, оскільки вони мають їдкий
запах. У разі вдихання випарів
вони не завдають шкоди.
Басок AdBlue має бути заповнений
до максимального рівня. Це
необхідно зробити після
відображення попередження про
запобігання повторному запуску
двигуна.Автомобіль потрібно припаркувати
на рівній поверхні.
Заливна горловина для рідини
AdBlue знаходиться за кришкою
горловини паливного баку, яка
розташована в задній частині
автомобіля з правого боку.
Кришку горловини паливного баку
можна відчинити лише, якщо
автомобіль розблоковано.
1. Вийміть ключ із замка запалювання.
2. Закрийте всі дверцята, щоб випари аміаку не потрапили в
салон автомобіля.
3. Зніміть кришку горловини паливного баку, натиснувши нанеї 3 285.
