Fahren und Bedienung239StörungGelegentliche Fehlwarnungen
können unter normalen Bedingungen
auftreten und vermehren sich bei
nasser Witterung.
Die Toter-Winkel-Warnung arbeitet
nicht, wenn die linke oder rechte Ecke des Heckstoßfängers mit Schlamm,
Schmutz, Schnee, Eis oder Schnee‐
matsch bedeckt ist oder bei starken
Regenfällen. Reinigungshinweise
3 301.
Bei einer Störung des Systems bzw.
wenn das System aufgrund vorüber‐
gehender Umstände nicht funktio‐
niert, wird eine Meldung im Fahrerin‐
formationszentrum angezeigt.
Nehmen Sie im Falle einer dauerhaf‐
ten Störung die Hilfe einer Werkstatt
in Anspruch.
Rückfahrkamera
Die Rückfahrkamera unterstützt den
Fahrer beim Rückwärtsfahren, indem
sie auf dem Display eine Ansicht des
Bereichs hinter dem Fahrzeug
anzeigt.Die Kameraansicht wird im Info-
Display angezeigt.9 Warnung
Die Rückfahrkamera ersetzt nicht
den Blick des Fahrers. Beachten
Sie, dass Gegenstände, die sich
außerhalb des Kamerasichtfelds
bzw. des Erkennungsbereichs des Sensors der Einparkhilfe befin‐
den, nicht angezeigt werden. Dies
gilt beispielsweise für Objekte
unterhalb des Stoßfängers oder
unter dem Fahrzeug.
Schauen Sie beim Rückwärtsfah‐
ren nicht ausschließlich auf das
Info-Display und überprüfen Sie
die Umgebung hinter dem Fahr‐
zeug und um das Fahrzeug
herum, bevor Sie rückwärtsfah‐
ren.
Aktivierung
Die Rückfahrkamera wird beim Einle‐
gen des Rückwärtsgangs automa‐ tisch eingeschaltet.
Funktionen

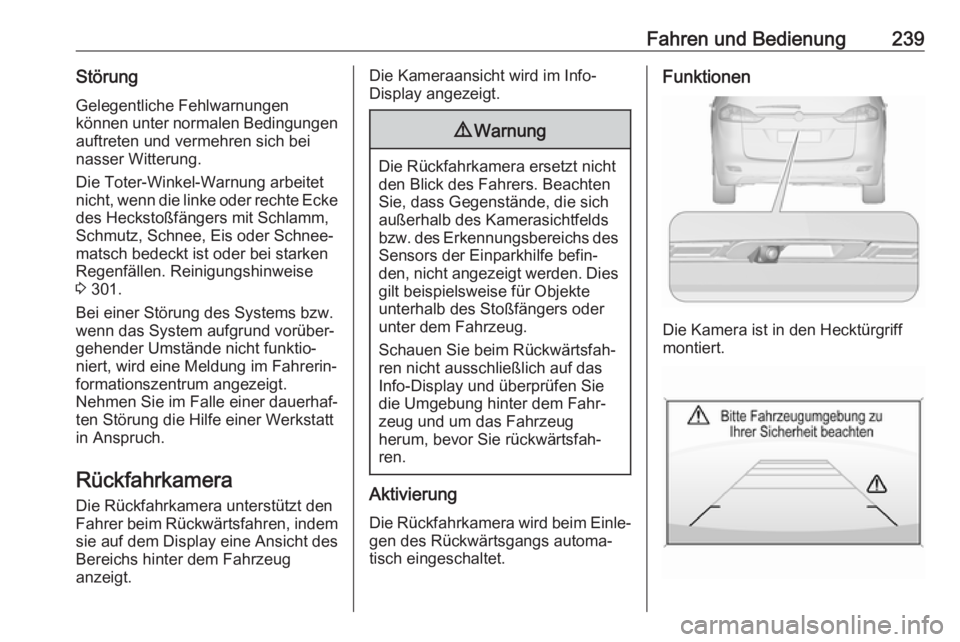

Die Kamera ist in den Hecktürgriff
montiert.

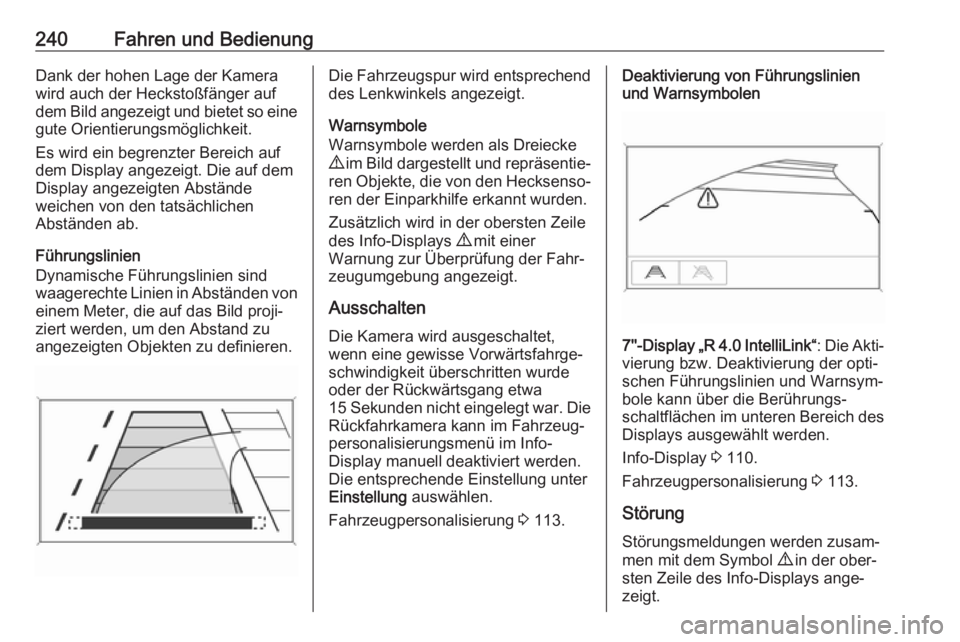

240Fahren und BedienungDank der hohen Lage der Kamera
wird auch der Heckstoßfänger auf
dem Bild angezeigt und bietet so eine gute Orientierungsmöglichkeit.
Es wird ein begrenzter Bereich auf
dem Display angezeigt. Die auf dem
Display angezeigten Abstände
weichen von den tatsächlichen
Abständen ab.
Führungslinien
Dynamische Führungslinien sind
waagerechte Linien in Abständen von
einem Meter, die auf das Bild proji‐
ziert werden, um den Abstand zu
angezeigten Objekten zu definieren.Die Fahrzeugspur wird entsprechend des Lenkwinkels angezeigt.
Warnsymbole
Warnsymbole werden als Dreiecke
9 im Bild dargestellt und repräsentie‐
ren Objekte, die von den Hecksenso‐
ren der Einparkhilfe erkannt wurden.
Zusätzlich wird in der obersten Zeile
des Info-Displays 9 mit einer
Warnung zur Überprüfung der Fahr‐ zeugumgebung angezeigt.
AusschaltenDie Kamera wird ausgeschaltet,
wenn eine gewisse Vorwärtsfahrge‐
schwindigkeit überschritten wurde
oder der Rückwärtsgang etwa
15 Sekunden nicht eingelegt war. Die
Rückfahrkamera kann im Fahrzeug‐
personalisierungsmenü im Info-
Display manuell deaktiviert werden.
Die entsprechende Einstellung unter
Einstellung auswählen.
Fahrzeugpersonalisierung 3 113.Deaktivierung von Führungslinien
und Warnsymbolen
7''-Display „R 4.0 IntelliLink“ : Die Akti‐
vierung bzw. Deaktivierung der opti‐ schen Führungslinien und Warnsym‐
bole kann über die Berührungs‐
schaltflächen im unteren Bereich des
Displays ausgewählt werden.
Info-Display 3 110.
Fahrzeugpersonalisierung 3 113.
Störung Störungsmeldungen werden zusam‐
men mit dem Symbol 9 in der ober‐
sten Zeile des Info-Displays ange‐
zeigt.

Fahren und Bedienung241Unter folgenden Umständen arbeitet
die Rückfahrkamera möglicherweise nicht ordnungsgemäß:
● Geringe Umgebungshelligkeit.
● Die Sonne oder ein Scheinwer‐ ferstrahl sind direkt auf das
Objektiv gerichtet.
● Eis, Schnee, Schlamm o. ä. auf der Kameralinse. Objektiv reini‐
gen, mit Wasser abspülen und
mit einem weichen Tuch abwi‐
schen.
● Nicht vollständig geschlossene Hecktür.
● Unfallschäden am Fahrzeug‐ heck.
● Extreme Temperaturschwankun‐
gen.
Verkehrszeichen-Assistent
Funktionen Der Verkehrszeichen-Assistent
erkennt über eine Frontkamera
bestimmte Verkehrszeichen und
zeigt sie im Driver Information Center
an.
Folgende Verkehrszeichen werden
erkannt:
Geschwindigkeitsbegrenzungen und
Überholverbote ● Geschwindigkeitsbegrenzung
● Überholverbot
● Ende der Geschwindigkeitsbe‐ grenzung
● Ende des ÜberholverbotsStraßenarten
Beginn und Ende von:
● Stadtbereiche (länderspezifisch)
● Autobahnen
● Kraftfahrstraßen
● Verkehrsberuhigten BereichenZusätzliche Schilder ● Zusätzliche Hinweise zu Verkehrsschildern
● Anhängerbeschränkungen
● Einschränkungen im Zugbetrieb ● Warnung bei Straßennässe
● Warnung vor Glatteis
● Richtungspfeile
Geschwindigkeitsbegrenzungsschil‐
der werden so lange im Driver Infor‐
mation Center angezeigt, bis das
nächste Geschwindigkeitsbegren‐
zungsschild oder das Ende der
Geschwindigkeitsbeschränkung
erkannt wird bzw. die festgelegte
Zeitdauer für die Anzeige überschrit‐
ten wurde.
Kombinationen mehrerer Zeichen auf
dem Display sind möglich.

242Fahren und Bedienung
Ein umrahmtes Ausrufezeichen zeigt
an, dass ein weiteres Verkehrszei‐
chen erkannt wurde, das vom System
nicht identifiziert werden konnte.
Das System arbeitet je nach Lichtver‐
hältnissen bis zu einer Geschwindig‐
keit von 200 km/h ohne Leistungsver‐ luste. In der Nacht ist das System bis
zu einer Geschwindigkeit von
160 km/h aktiv.
Displayanzeige
Informationen zu den aktuell gültigen Verkehrszeichen sind auf der zuge‐
hörigen Verkehrszeichen-Assistent-
Seite im Driver Information Center
verfügbar.Zudem werden in der unteren Zeile
des Driver Information Centers
permanent die aktuell gültigen
Geschwindigkeitsbegrenzungen
angezeigt. Wenn eine Geschwindig‐
keitsbegrenzung mit Add-on verfüg‐
bar ist, wird in diesem Gebiet ein +
Symbol angezeigt.
? im MENU wählen und dann mit
dem Einstellrädchen am Blinkerhebel die Seite für den Verkehrszeichen-
Assistenten auswählen 3 106.
Wenn eine andere Seite im Driver
Information Center-Menü ausgewählt
war und die Verkehrszeichen-Assis‐
tent-Seite danach erneut aufgerufen
wird, wird das zuletzt erkannte
Verkehrszeichen angezeigt.
Warnfunktion
Die Warnfunktion kann im Menü
Einstellungen der Verkehrszeichen-
Assistent-Seite aktiviert oder deakti‐
viert werden.

Fahren und Bedienung243Nach erfolgter Aktivierung und wenn
die Seite Verkehrszeichenerkennung
aktuell nicht angezeigt wird, werden
neu erkannte Geschwindigkeitsbe‐
grenzungs- und Überholverbotsschil‐
der als Warnungen im Driver Informa‐
tion Center eingeblendet.
Wenn die Seite mit dem Verkehrszei‐
chen-Assistenten angezeigt wird, auf
SET/CLR am Blinkerhebel drücken.
Wählen Sie durch Drehen des
Einstellrädchens Warnungen EIN
oder Warnungen AUS an und
drücken Sie auf SET/CLR.
Die Popup-Warnung wird ca.
acht Sekunden lang im Driver Infor‐
mation Center angezeigt.
Zurücksetzen des Systems
Um den Inhalt des Verkehrszeichen‐
speichers zu löschen, das Einstel‐
lungsmenü der Seite „Verkehrszei‐ chen-Assistent“ aufrufen. Dazu
Zurücksetzen auswählen und durch
Drücken auf SET/CLR am Blinkerhe‐
bel bestätigen.
Alternativ drei Sekunden lang SET/
CLR drücken, um den Seiteninhalt zu
löschen.
Das erfolgreiche Zurücksetzen wird
durch einen Signalton bestätigt, und
es wird das folgende „Standardver‐
kehrszeichen“ angezeigt, bis das
nächste Verkehrszeichen erkannt
wird.

244Fahren und Bedienung
In bestimmten Fällen wird der Inhalt
des Verkehrszeichen-Assistenten
automatisch gelöscht.
Löschen von Verkehrszeichen Es gibt verschiedene Szenarien, die
zum Löschen der aktuell angezeigten
Verkehrszeichen führen. Nach dem
Löschen wird das „Standardverkehrs‐
zeichen“ im Fahrerinfodisplay ange‐
zeigt.
Gründe für das Löschen von Zeichen: ● es wurde eine vordefinierte Stre‐ cke zurückgelegt oder es ist eine
vordefinierte Zeit abgelaufen (für
jeden Verkehrszeichentyp unter‐
schiedlich);
● das Fahrzeug passiert eine Kurve;
● die Geschwindigkeit sinkt unter 52 km/h (das System erkennt das
Einfahren in ein Stadtgebiet).
Störung
Das Verkehrszeichen-Assistenzsys‐
tem funktioniert in folgenden Fällen
unter Umständen nicht einwandfrei:
● Die Windschutzscheibe, an der sich die Frontkamera befindet,
nicht sauber oder durch Fremd‐
körper, beispielsweise Aufkleber,
beeinträchtigt ist.
● Verkehrszeichen sind ganz oder teilweise verdeckt oder schwer
zu erkennen.
● Es herrschen widrige Außenbe‐ dingungen wie starker Regen,
Schneefall, direktes Sonnenlicht
oder Schatten.
● Verkehrszeichen sind falsch aufgestellt oder beschädigt.
● Die Verkehrsschilder entspre‐ chen nicht dem Wiener Überein‐
kommen über Straßenverkehrs‐ zeichen.Achtung
Das System soll dem Fahrer dabei helfen, in einem festgelegten
Geschwindigkeitsbereich
bestimmte Verkehrszeichen zu
erkennen. Verkehrszeichen, die
das System nicht anzeigt, dürfen
nicht ignoriert werden.
Das System erkennt ausschließ‐
lich jene üblichen Verkehrszei‐
chen, die den Anfang oder das
Ende eines Tempolimits anzei‐
gen.
Lassen Sie sich nicht aufgrund
dieser besonderen Funktion zu
einem risikoreichen Fahrstil verlei‐
ten.
Die Fahrgeschwindigkeit immer den Straßenverhältnissen anpas‐sen.
Die Fahrerassistenzsysteme
entheben den Lenker nicht von
seiner umfassenden Verantwor‐
tung für den sicheren Fahrbetrieb.

Fahren und Bedienung245SpurverlassenswarnungDie Spurverlassenswarnung
beobachtet über eine Frontkamera
die Markierungen der Fahrspur, in der
sich das Fahrzeug befindet. Das
System erkennt Spurwechsel und
warnt den Fahrer bei einem unbeab‐
sichtigten Spurwechsel durch opti‐
sche und akustische Signale.
Kriterien für das Erkennen eines
unbeabsichtigten Spurwechsels sind:
● Keine Betätigung des Blinkers.
● Keine Betätigung der Bremse.
● Keine aktive Gaspedalbetäti‐ gung bzw. Beschleunigung.
● Kein aktives Lenken.
Wenn der Fahrer aktiv handelt, wird
keine Warnung ausgegeben.Aktivierung
Die Spurverlassenswarnung wird
durch Drücken von ) aktiviert. Die
leuchtende LED in der Taste zeigt an, dass das System eingeschaltet ist.
Wenn die Kontrollleuchte ) im Instru‐
ment grün leuchtet, ist das System
betriebsbereit.
Das System arbeitet nur bei Fahrge‐
schwindigkeiten von mehr als
56 km/h, wenn Spurmarkierungen
vorhanden sind.
Wenn das System einen unbeabsich‐
tigten Spurwechsel erkennt, schaltet
die Kontrollleuchte ) auf gelb und
blinkt. Gleichzeitig wird ein Warnton aktiviert.
Ausschalten
Durch Drücken von ) wird das
System deaktiviert. Die LED in der
Taste erlischt.
Bei Geschwindigkeiten unter
56 km/h ist das System außer Funk‐
tion.

246Fahren und BedienungStörungDie Spurverlassenswarnung kann
unter folgenden Bedingungen nicht
einwandfrei arbeiten:
● Die Windschutzscheibe ist nicht sauber.
● Es herrschen widrige Außenbe‐ dingungen wie starker Regen,
Schneefall, direktes Sonnenlicht
oder Schatten.
Das System funktioniert nur, wenn
Fahrspurmarkierungen erkannt
werden.Kraftstoffe
Kraftstoffe für Otto-Motoren
Nur bleifreie Kraftstoffe verwenden,
die der Europäischen Norm EN 228
oder einer gleichwertigen Spezifika‐
tion entsprechen.
Der Motor kann mit Kraftstoff betrie‐
ben werden, der bis zu 10 % Ethanol
(z. B. E10) enthält.
Kraftstoffe mit der empfohlenen
Oktanzahl verwenden. Eine niedrig‐
ere Oktanzahl kann zu einer reduzier‐
ten Motorleistung und einem geringe‐ ren Drehmoment führen und den
Kraftstoffverbrauch leicht erhöhen.
Achtung
Verwenden Sie keine Kraftstoffe
oder Kraftstoffzusätze, die Metall‐
verbindungen enthalten, wie Kraft‐ stoffzusätze auf Manganbasis.
Dies kann zu Motorschäden
führen.
Achtung
Die Verwendung von Kraftstoff,
der nicht EN 228 oder gleicharti‐
gen Spezifikationen entspricht,
kann zu Ablagerungen oder
Motorschäden führen.
Achtung
Die Verwendung von Kraftstoff mit einer niedrigeren Oktanzahl als
die niedrigste mögliche Oktanzahl
kann zu einer unkontrollierten
Verbrennung und Beschädigung
des Motors führen.

Fahren und Bedienung247Die motorspezifischen Anforderun‐
gen an die Oktanzahl sind in der
Motordatenübersicht angegeben
3 314. Länderspezifische Aufkleber
an der Tankklappe haben jedoch
Vorrang vor diesen Angaben.
Kraftstoffzusatz Kraftstoff sollte Reinigungszusätze
enthalten, die Kraftstoffablagerungen im Motor und in der Kraftstoffanlage
verhindern. Saubere Einspritzventile
und Einlassventile ermöglichen eine
ordnungsgemäße Funktion der
Abgasreinigungsanlage. In bestimm‐
ten Ländern enthält der Kraftstoff
keine ausreichenden Mengen an
Zusätzen, um die Einspritz- und
Einlassventile sauber zu halten. In
diesen Länder ist für bestimmte Moto‐
ren ein Kraftstoffzusatz erforderlich,
um den Mangel an Reinigungsmittel
zu kompensieren. Nur Kraftstoffzu‐
sätze verwenden, die für das Fahr‐
zeug zugelassen sind.
Zum gefüllten Kraftstofftank muss
mindestens alle 15.000 km bzw.
jedes Jahr (je nachdem, was zuerst
eintritt) ein Kraftstoffzusatz hinzuge‐fügt werden. Bitte wenden Sie sich für
weitere Informationen an Ihre Werk‐
statt.
Verbotene Kraftstoffe
In einigen Orten sind sauerstoffange‐
reicherte Kraftstoffe, die Ether oder
Ethanol enthalten, oder neu formu‐
lierte Kraftstoffe erhältlich. Diese
Kraftstoffe dürfen verwendet werden,
sofern Sie die oben beschriebenen
Spezifikationen erfüllen. E85 (Etha‐
nolgehalt von 85 %) und andere Kraft‐ stoffe mit einem Ethanolgehalt über
15 % dürfen jedoch nur in FlexFuel-
Fahrzeugen verwendet werden.Achtung
Kein Kraftstoff verwenden, der
Methanol enthält. Dieser Stoff
kann zur Korrosion von Metalltei‐ len in der Kraftstoffanlage führenund die Kunststoff- und Gummi‐teile beschädigen. Diese Schäden sind nicht von der Fahrzeuggaran‐tie abgedeckt.
Einige Kraftstoffe, insbesondere
Hochleistungskraftstoffe mit hoher
Oktanzahl, können zur Erhöhung der
Oktanzahl den Zusatz (Methylcyclo‐
pentadienyl)mangantricarbonyl
(MMT) enthalten. Kraftstoffe bzw.
Kraftstoffzusätze mit MMT nicht
verwenden, weil sie die Lebensdauer der Glühkerzen mindern und die Leis‐
tung der Abgasreinigungsanlage
beeinträchtigen können. Die
Störungsleuchte Z kann aufleuchten
3 100. Wenn dies auftritt, die Hilfe
einer Werkstatt in Anspruch nehmen.
Kraftstoffe für Diesel- Motoren
Nur Dieselkraftstoff verwenden, der
die Anforderungen von EN 590 erfüllt
und einen Schwefelgehalt von maxi‐
mal 10 ppm aufweist.

248Fahren und BedienungKraftstoffe mit Biodieselgehalt von
maximal 7 % (gemäß EN 14214)
dürfen verwendet werden (beispiels‐
weise Kraftstoff mit der Bezeichnung
„B7“).
Bei Fahrten in Länder außerhalb der
Europäischen Union darf gelegentlich
Euro-Diesel mit einem Schwefelge‐
halt unter 50 ppm verwendet werden.Achtung
Die häufige Verwendung von
Dieselkraftstoff mit einem Schwe‐ felgehalt über 15 ppm verursacht
schwerwiegende Motorschäden.
Achtung
Die Verwendung von Kraftstoff,
der nicht EN 590 oder gleicharti‐
gen Spezifikationen entspricht,
kann zu Leistungsverlust des
Motors, erhöhtem Verschleiß oder
Schäden am Motor führen und
Ihre Garantieansprüche
einschränken.
Schiffsdieselkraftstoffe, Heizöle,
Aquazole und ähnliche Diesel-
Wasser-Emulsionen dürfen nicht
verwendet werden. Es ist nicht zuläs‐ sig, Dieselkraftstoffe zur Verdünnung
mit Kraftstoffen für Otto-Motoren zu
vermischen.
Betrieb bei niedrigen
Temperaturen
Bei Temperaturen unter 0 °C können
einige Dieselprodukte mit Biodiesel‐
mischungen einfrieren oder versul‐
zen, was sich auf das Kraftstoffver‐
sorgungssystem auswirken kann.
Der Motor kann möglicherweise nicht richtig gestartet und betrieben
werden. Darauf achten, dass bei
Umgebungstemperaturen unter 0 °C
wintertauglicher Dieselkraftstoff
getankt wird.
Es kann Arctic-Dieselkraftstoff bei
extremen Kältetemperaturen unter
-20 °C verwendet werden. Der
Einsatz dieser Kraftstoffqualität wird
in warmen oder heißen Klimazonen
nicht empfohlen und kann zu Motor‐absterben, schlechtem Startverhal‐
ten und Schäden am Kraftstoffein‐
spritzsystem führen.
Tanken9 Gefahr
Vor dem Tanken die Zündung und
externe Heizungen mit Brennkam‐mern ausschalten. Auch Mobilte‐
lefone sind auszuschalten.
Beim Tanken die Bedienungs- und
Sicherheitsvorschriften der Tank‐
stelle beachten.
