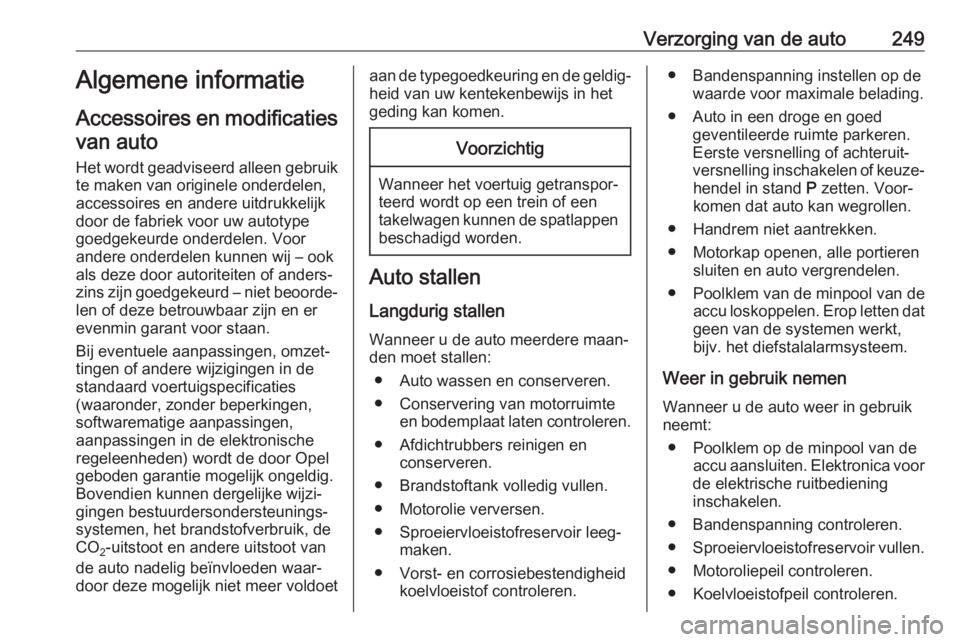

Verzorging van de auto249Algemene informatie
Accessoires en modificaties van auto
Het wordt geadviseerd alleen gebruik te maken van originele onderdelen,
accessoires en andere uitdrukkelijk
door de fabriek voor uw autotype
goedgekeurde onderdelen. Voor
andere onderdelen kunnen wij – ook
als deze door autoriteiten of anders‐
zins zijn goedgekeurd – niet beoorde‐ len of deze betrouwbaar zijn en er
evenmin garant voor staan.
Bij eventuele aanpassingen, omzet‐
tingen of andere wijzigingen in de
standaard voertuigspecificaties
(waaronder, zonder beperkingen,
softwarematige aanpassingen,
aanpassingen in de elektronische
regeleenheden) wordt de door Opel
geboden garantie mogelijk ongeldig.
Bovendien kunnen dergelijke wijzi‐
gingen bestuurdersondersteunings‐ systemen, het brandstofverbruik, de
CO 2-uitstoot en andere uitstoot van
de auto nadelig beïnvloeden waar‐
door deze mogelijk niet meer voldoetaan de typegoedkeuring en de geldig‐
heid van uw kentekenbewijs in het
geding kan komen.Voorzichtig
Wanneer het voertuig getranspor‐
teerd wordt op een trein of een
takelwagen kunnen de spatlappen beschadigd worden.
Auto stallen
Langdurig stallen Wanneer u de auto meerdere maan‐
den moet stallen:
● Auto wassen en conserveren.
● Conservering van motorruimte en bodemplaat laten controleren.
● Afdichtrubbers reinigen en conserveren.
● Brandstoftank volledig vullen.
● Motorolie verversen.
● Sproeiervloeistofreservoir leeg‐ maken.
● Vorst- en corrosiebestendigheid koelvloeistof controleren.
● Bandenspanning instellen op dewaarde voor maximale belading.
● Auto in een droge en goed geventileerde ruimte parkeren.Eerste versnelling of achteruit‐
versnelling inschakelen of keuze‐ hendel in stand P zetten. Voor‐
komen dat auto kan wegrollen.
● Handrem niet aantrekken.
● Motorkap openen, alle portieren sluiten en auto vergrendelen.
● Poolklem van de minpool van de accu loskoppelen. Erop letten dat
geen van de systemen werkt,
bijv. het diefstalalarmsysteem.
Weer in gebruik nemen
Wanneer u de auto weer in gebruik
neemt:
● Poolklem op de minpool van de accu aansluiten. Elektronica voor
de elektrische ruitbediening
inschakelen.
● Bandenspanning controleren. ● Sproeiervloeistofreservoir vullen.
● Motoroliepeil controleren.
● Koelvloeistofpeil controleren.

250Verzorging van de auto● Aangezien AdBlue maximaaltwee jaar meegaat, moet eventu‐eel te oude vloeistof worden
ververst. De hulp van een werk‐ plaats inroepen.
● Zo nodig kentekenplaat monte‐ ren.
Verwerking van sloopauto
Eventueel wettelijk verplichte infor‐
matie over autodemontagebedrijven
en de recycling van sloopauto's vindt
u op onze website. Laat dit werk
uitsluitend over aan een erkend auto‐ demontagebedrijf.
Auto's op gas moeten worden afge‐
voerd door een speciaal daartoe
bevoegd bedrijf.Controle van de auto
Werkzaamheden uitvoeren9 Waarschuwing
Controles in de motorruimte alleen
met uitgeschakelde ontsteking
uitvoeren.
De koelventilator kan ook bij uitge‐ schakelde ontsteking gaan
draaien.
9 Gevaar
Het ontstekingssysteem werkt met
een extreem hoge spanning. Nietaanraken.
Motorkap
Openen
Aan de ontgrendelingshendel trekkenen in de uitgangspositie terugduwen.

Verzorging van de auto251

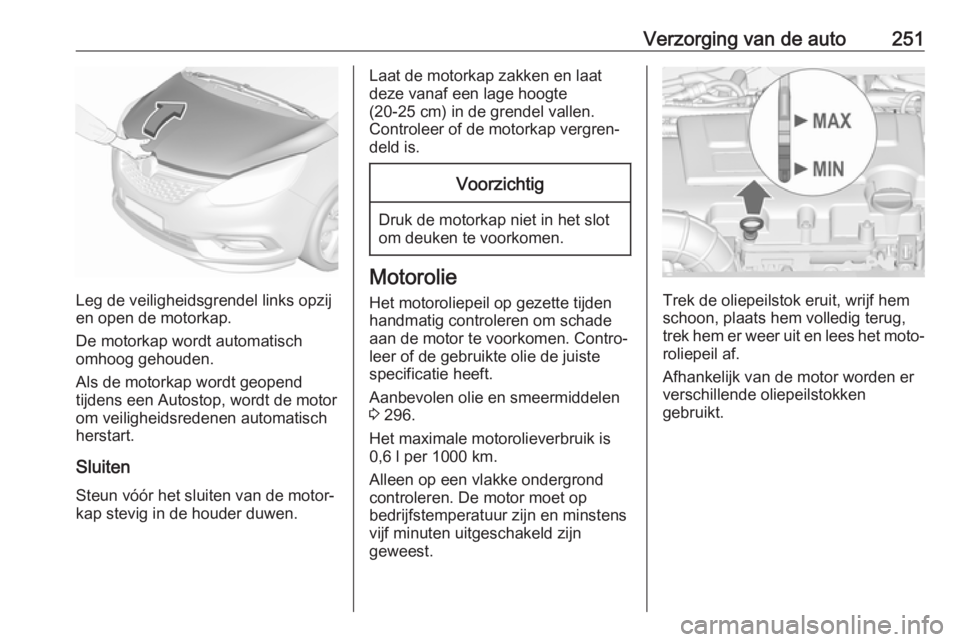

Leg de veiligheidsgrendel links opzij
en open de motorkap.
De motorkap wordt automatisch
omhoog gehouden.
Als de motorkap wordt geopend
tijdens een Autostop, wordt de motor om veiligheidsredenen automatischherstart.
Sluiten
Steun vóór het sluiten van de motor‐ kap stevig in de houder duwen.
Laat de motorkap zakken en laat
deze vanaf een lage hoogte
(20-25 cm) in de grendel vallen.
Controleer of de motorkap vergren‐
deld is.Voorzichtig
Druk de motorkap niet in het slot
om deuken te voorkomen.
Motorolie
Het motoroliepeil op gezette tijden
handmatig controleren om schade
aan de motor te voorkomen. Contro‐
leer of de gebruikte olie de juiste
specificatie heeft.
Aanbevolen olie en smeermiddelen
3 296.
Het maximale motorolieverbruik is
0,6 l per 1000 km.
Alleen op een vlakke ondergrond
controleren. De motor moet op
bedrijfstemperatuur zijn en minstens
vijf minuten uitgeschakeld zijn
geweest.
Trek de oliepeilstok eruit, wrijf hem schoon, plaats hem volledig terug,
trek hem er weer uit en lees het moto‐ roliepeil af.
Afhankelijk van de motor worden er
verschillende oliepeilstokken
gebruikt.

252Verzorging van de auto

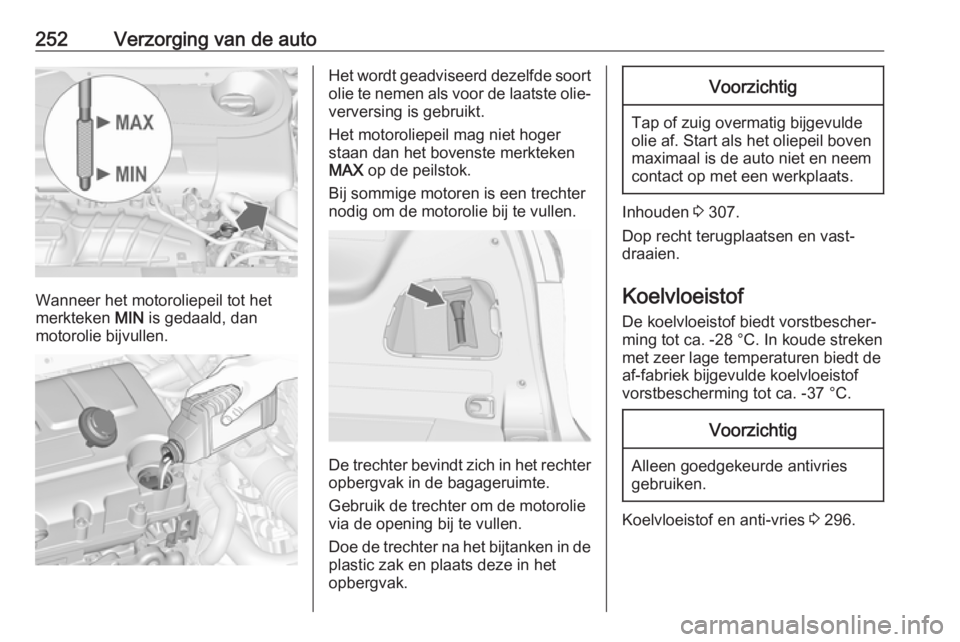

Wanneer het motoroliepeil tot het
merkteken MIN is gedaald, dan
motorolie bijvullen.
Het wordt geadviseerd dezelfde soort
olie te nemen als voor de laatste olie‐
verversing is gebruikt.
Het motoroliepeil mag niet hoger
staan dan het bovenste merkteken
MAX op de peilstok.
Bij sommige motoren is een trechter
nodig om de motorolie bij te vullen.
De trechter bevindt zich in het rechter
opbergvak in de bagageruimte.
Gebruik de trechter om de motorolie
via de opening bij te vullen.
Doe de trechter na het bijtanken in de plastic zak en plaats deze in het
opbergvak.
Voorzichtig
Tap of zuig overmatig bijgevulde
olie af. Start als het oliepeil boven
maximaal is de auto niet en neem
contact op met een werkplaats.
Inhouden 3 307.
Dop recht terugplaatsen en vast‐ draaien.
Koelvloeistof De koelvloeistof biedt vorstbescher‐
ming tot ca. -28 °C. In koude streken
met zeer lage temperaturen biedt de
af-fabriek bijgevulde koelvloeistof
vorstbescherming tot ca. -37 °C.
Voorzichtig
Alleen goedgekeurde antivries
gebruiken.
Koelvloeistof en anti-vries 3 296.

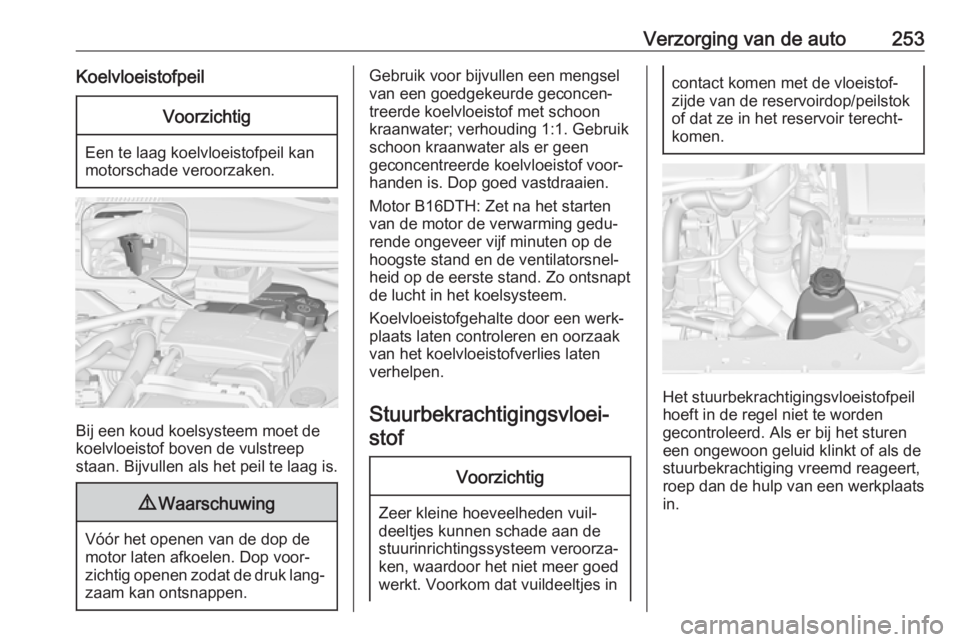

Verzorging van de auto253KoelvloeistofpeilVoorzichtig
Een te laag koelvloeistofpeil kan
motorschade veroorzaken.
Bij een koud koelsysteem moet de koelvloeistof boven de vulstreep
staan. Bijvullen als het peil te laag is.
9 Waarschuwing
Vóór het openen van de dop de
motor laten afkoelen. Dop voor‐
zichtig openen zodat de druk lang‐
zaam kan ontsnappen.
Gebruik voor bijvullen een mengsel
van een goedgekeurde geconcen‐
treerde koelvloeistof met schoon
kraanwater; verhouding 1:1. Gebruik
schoon kraanwater als er geen
geconcentreerde koelvloeistof voor‐
handen is. Dop goed vastdraaien.
Motor B16DTH: Zet na het starten
van de motor de verwarming gedu‐
rende ongeveer vijf minuten op de
hoogste stand en de ventilatorsnel‐
heid op de eerste stand. Zo ontsnapt
de lucht in het koelsysteem.
Koelvloeistofgehalte door een werk‐
plaats laten controleren en oorzaak
van het koelvloeistofverlies laten
verhelpen.
Stuurbekrachtigingsvloei‐ stofVoorzichtig
Zeer kleine hoeveelheden vuil‐
deeltjes kunnen schade aan de
stuurinrichtingssysteem veroorza‐
ken, waardoor het niet meer goed
werkt. Voorkom dat vuildeeltjes in
contact komen met de vloeistof‐ zijde van de reservoirdop/peilstok
of dat ze in het reservoir terecht‐
komen.
Het stuurbekrachtigingsvloeistofpeil hoeft in de regel niet te worden
gecontroleerd. Als er bij het sturen
een ongewoon geluid klinkt of als de
stuurbekrachtiging vreemd reageert,
roep dan de hulp van een werkplaats
in.

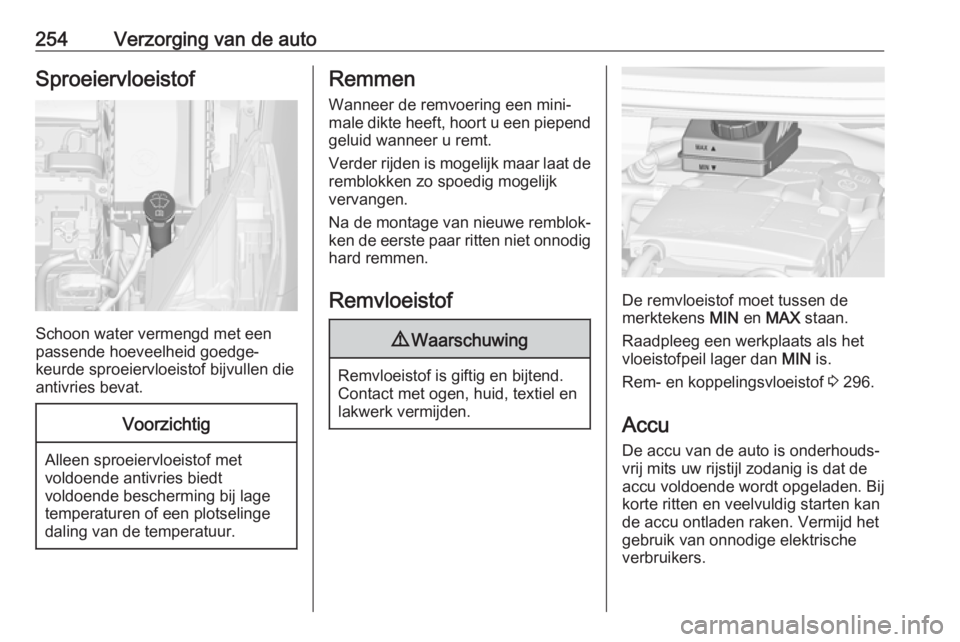

254Verzorging van de autoSproeiervloeistof
Schoon water vermengd met een
passende hoeveelheid goedge‐
keurde sproeiervloeistof bijvullen die
antivries bevat.
Voorzichtig
Alleen sproeiervloeistof met
voldoende antivries biedt
voldoende bescherming bij lage
temperaturen of een plotselinge
daling van de temperatuur.
Remmen
Wanneer de remvoering een mini‐
male dikte heeft, hoort u een piepend
geluid wanneer u remt.
Verder rijden is mogelijk maar laat de remblokken zo spoedig mogelijk
vervangen.
Na de montage van nieuwe remblok‐
ken de eerste paar ritten niet onnodig hard remmen.
Remvloeistof9 Waarschuwing
Remvloeistof is giftig en bijtend.
Contact met ogen, huid, textiel en
lakwerk vermijden.
De remvloeistof moet tussen de
merktekens MIN en MAX staan.
Raadpleeg een werkplaats als het
vloeistofpeil lager dan MIN is.
Rem- en koppelingsvloeistof 3 296.
Accu
De accu van de auto is onderhouds‐ vrij mits uw rijstijl zodanig is dat deaccu voldoende wordt opgeladen. Bij
korte ritten en veelvuldig starten kan
de accu ontladen raken. Vermijd het
gebruik van onnodige elektrische
verbruikers.

Verzorging van de auto255

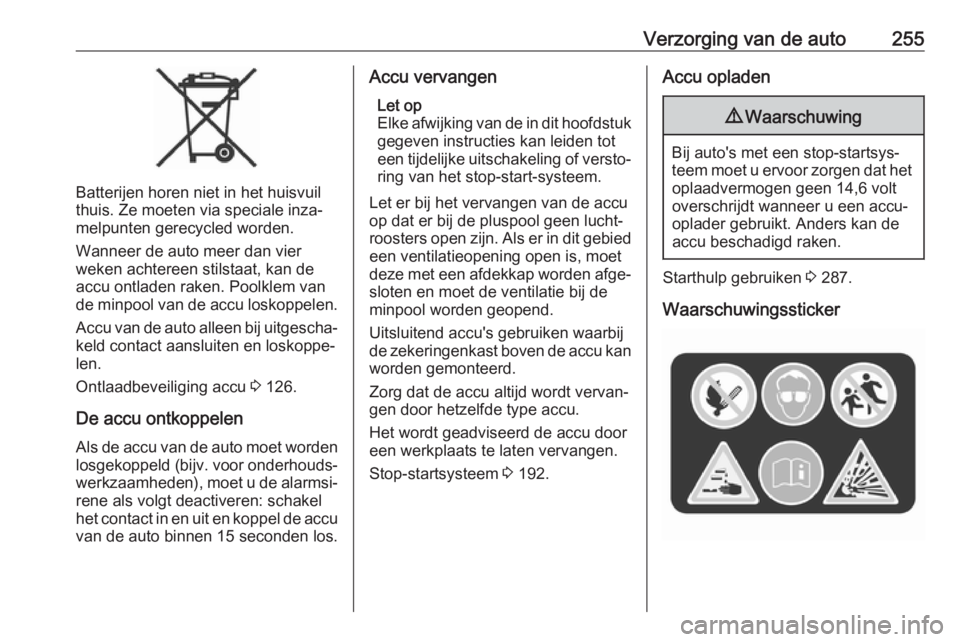

Batterijen horen niet in het huisvuil
thuis. Ze moeten via speciale inza‐
melpunten gerecycled worden.
Wanneer de auto meer dan vier
weken achtereen stilstaat, kan de
accu ontladen raken. Poolklem van
de minpool van de accu loskoppelen.
Accu van de auto alleen bij uitgescha‐
keld contact aansluiten en loskoppe‐
len.
Ontlaadbeveiliging accu 3 126.
De accu ontkoppelen
Als de accu van de auto moet worden losgekoppeld (bijv. voor onderhouds‐
werkzaamheden), moet u de alarmsi‐ rene als volgt deactiveren: schakel
het contact in en uit en koppel de accu van de auto binnen 15 seconden los.
Accu vervangen
Let op
Elke afwijking van de in dit hoofdstuk gegeven instructies kan leiden tot
een tijdelijke uitschakeling of versto‐
ring van het stop-start-systeem.
Let er bij het vervangen van de accu
op dat er bij de pluspool geen lucht‐
roosters open zijn. Als er in dit gebied een ventilatieopening open is, moet
deze met een afdekkap worden afge‐ sloten en moet de ventilatie bij de
minpool worden geopend.
Uitsluitend accu's gebruiken waarbij
de zekeringenkast boven de accu kan
worden gemonteerd.
Zorg dat de accu altijd wordt vervan‐ gen door hetzelfde type accu.
Het wordt geadviseerd de accu door
een werkplaats te laten vervangen.
Stop-startsysteem 3 192.Accu opladen9 Waarschuwing
Bij auto's met een stop-startsys‐
teem moet u ervoor zorgen dat het oplaadvermogen geen 14,6 volt
overschrijdt wanneer u een accu-
oplader gebruikt. Anders kan de
accu beschadigd raken.
Starthulp gebruiken 3 287.
Waarschuwingssticker

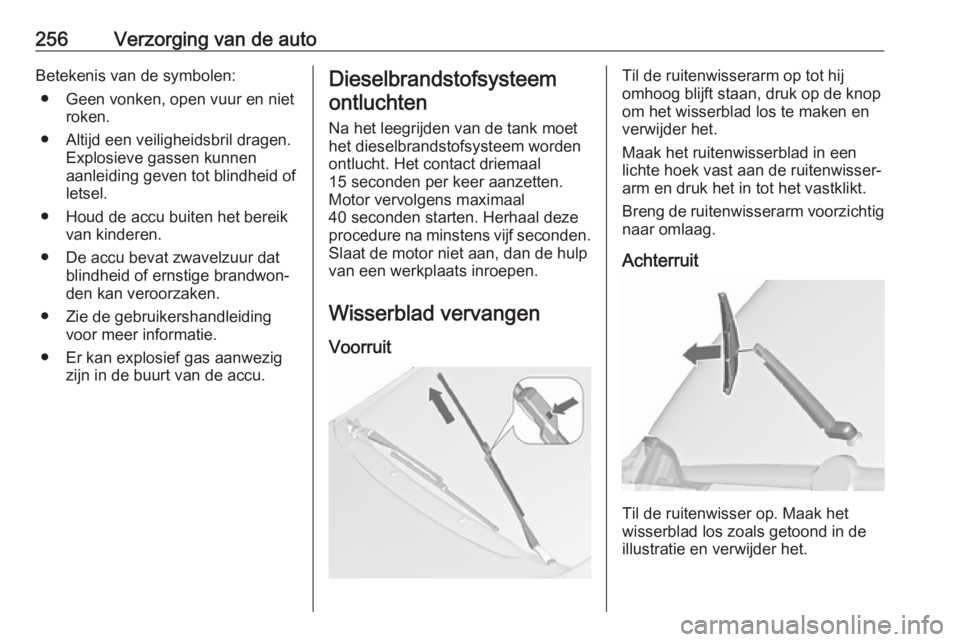

256Verzorging van de autoBetekenis van de symbolen:● Geen vonken, open vuur en niet roken.
● Altijd een veiligheidsbril dragen. Explosieve gassen kunnen
aanleiding geven tot blindheid of
letsel.
● Houd de accu buiten het bereik van kinderen.
● De accu bevat zwavelzuur dat blindheid of ernstige brandwon‐
den kan veroorzaken.
● Zie de gebruikershandleiding voor meer informatie.
● Er kan explosief gas aanwezig zijn in de buurt van de accu.Dieselbrandstofsysteem
ontluchten
Na het leegrijden van de tank moet
het dieselbrandstofsysteem worden ontlucht. Het contact driemaal
15 seconden per keer aanzetten.
Motor vervolgens maximaal
40 seconden starten. Herhaal deze
procedure na minstens vijf seconden.
Slaat de motor niet aan, dan de hulp
van een werkplaats inroepen.
Wisserblad vervangen
VoorruitTil de ruitenwisserarm op tot hij
omhoog blijft staan, druk op de knop
om het wisserblad los te maken en
verwijder het.
Maak het ruitenwisserblad in een
lichte hoek vast aan de ruitenwisser‐ arm en druk het in tot het vastklikt.
Breng de ruitenwisserarm voorzichtig
naar omlaag.
Achterruit
Til de ruitenwisser op. Maak het
wisserblad los zoals getoond in de
illustratie en verwijder het.

Verzorging van de auto257Maak het ruitenwisserblad in een
lichte hoek vast aan de ruitenwisser‐ arm en druk het in tot het vastklikt.
Breng de ruitenwisserarm voorzichtig
naar omlaag.Gloeilamp vervangen
Contact uitschakelen en desbetref‐
fende schakelaar uitschakelen of
portieren sluiten.
Nieuwe gloeilamp alleen aan fitting
vastpakken. Het glas van de gloei‐
lamp niet met blote handen aanraken.
Bij vervangen altijd hetzelfde type
gloeilamp gebruiken.
Vervang de gloeilampen van de
koplampen vanuit de motorruimte.
Lampcontrole Schakel het contact in na het vervan‐
gen van een lamp en bedien en
controleer de lichten.
HalogeenkoplampenHalogeenkoplampen met aparte gloeilampen voor dimlicht en groot‐
licht. Zijmarkeringslicht en dagrijlicht
zijn uitgevoerd met LED's en kunnen
niet worden vervangen.
Buitenste lamp dimlicht ( 1).
Binnenste lamp grootlicht ( 2).
Richtingaanwijzer vooraan ( 3)

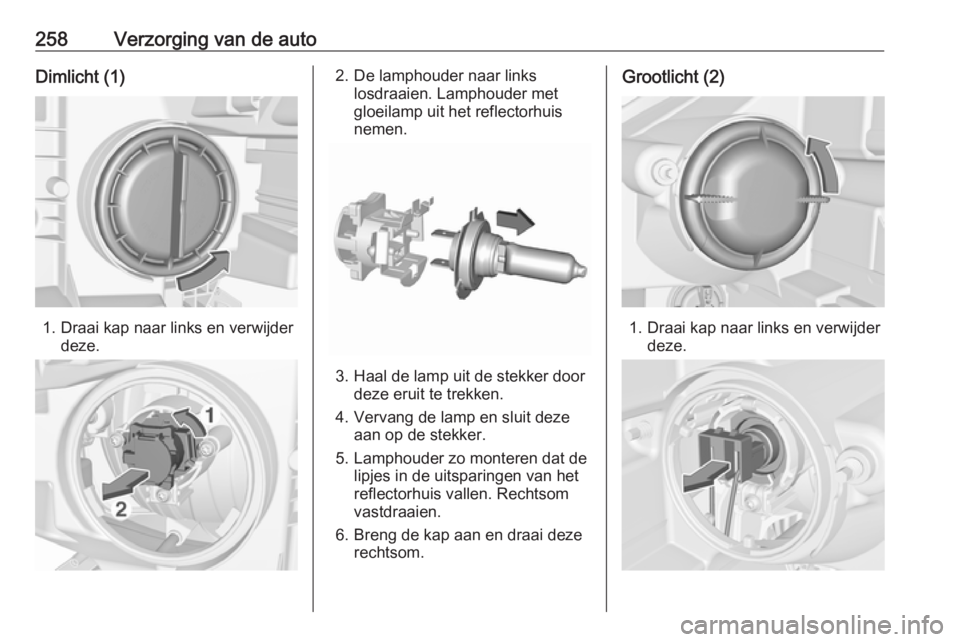

258Verzorging van de autoDimlicht (1)
1. Draai kap naar links en verwijderdeze.
2. De lamphouder naar links losdraaien. Lamphouder met
gloeilamp uit het reflectorhuis
nemen.
3. Haal de lamp uit de stekker door deze eruit te trekken.
4. Vervang de lamp en sluit deze aan op de stekker.
5. Lamphouder zo monteren dat de lipjes in de uitsparingen van het
reflectorhuis vallen. Rechtsom vastdraaien.
6. Breng de kap aan en draai deze rechtsom.
Grootlicht (2)
1. Draai kap naar links en verwijderdeze.
