Ogrzewanie, wentylacja i klimatyzacja199Obsługa okresowa
Wloty powietrza
Wloty powietrza do układu
ogrzewania i wentylacji znajdują się
przed szybą przednią i nie mogą być
niczym zasłonięte. Należy usuwać z
nich liście, brud lub śnieg.
Okresowe włączanie
klimatyzacji
W celu zapewnienia właściwej
skuteczności działania układu
klimatyzacji należy przynajmniej raz
w miesiącu na kilka minut włączyć
układ chłodzenia, niezależnie od
pogody i pory roku. Układ chłodzenia
(sprężarka układu klimatyzacji) nie działa przy niskich temperaturach
zewnętrznych.
Czynności serwisowe
Po upływie trzech lat od daty
pierwszej rejestracji samochodu
zalecane jest wykonywanie
przeglądu układów ogrzewania,
wentylacji i klimatyzacji raz w roku.
Zapewni to ich optymalną sprawność. Przegląd obejmuje:
● kontrola poprawności działania i ciśnienia roboczego
● kontrola układu ogrzewania
● kontrola szczelności
● kontrola pasków napędowych● czyszczenie skraplacza i opróżnienie parownika
● kontrola wydajności
Uwaga
Czynnik chłodniczy R-134a zawiera
fluorowane gazy cieplarniane.

200Prowadzenie i użytkowanieProwadzenie i
użytkowanieZalecenia eksploatacyjne ..........201
Informacje praktyczne .............201
Wykonywanie manewrów ........201
Uruchamianie i prowadzenie .....201
Docieranie nowego samochodu ............................. 201
Położenia kluczyka w wyłączniku zapłonu ................202
Opóźnione wyłączenie zasilania ................................. 202
Uruchamianie silnika ...............202
Odcinanie dopływu paliwa .......204
System stop-start ....................204
Parkowanie .............................. 207
Gazy spalinowe ......................... 208
Filtr spalin ................................ 208
Katalizator ............................... 209
AdBlue ..................................... 210
Automatyczna skrzynia biegów .213
Wyświetlacz skrzyni biegów ....213
Dźwignia zmiany biegów .........214
Tryb manualny ......................... 215
Elektroniczne programy jazdy . 215Usterka .................................... 216
Przerwa w dopływie prądu ......216
Manualna skrzynia biegów ........217
Hamulce ..................................... 218
Układ ABS ............................... 218
Hamulec postojowy .................219
System Brake Assist ...............221
System Hill Start Assist ...........221
Układy kontroli jazdy ..................221
Układ kontroli trakcji ................221
Układ stabilizacji toru jazdy .....222
Interaktywny układ jezdny .......224
Systemy wspomagania kie‐ rowcy ......................................... 225
Automatyczna kontrola prędkości ................................ 225
Ograniczenie prędkości jazdy . 227
Adaptacyjny układ automatycznej kontroli
prędkości ................................ 229
Ostrzeżenie o zderzeniu czołowym ................................ 236
Wskaźnik odległości od pojazdu poprzedzającego ....................240
Wspomaganie hamowania
awaryjnego ............................. 241
Układ ułatwiający parkowanie . 243
System monitorowania martwego pola w lusterkach ...246Kamera wsteczna ....................248
System rozpoznawania znaków drogowych .............................. 250
System ostrzegania o opuszczeniu pasa ruchu ........254
Paliwo ........................................ 255
Paliwo do silników benzynowych .......................... 255
Paliwo do silników wysokoprężnych .....................257
Uzupełnianie paliwa ................258
Hak holowniczy przyczepy .........260
Informacje ogólne ....................260
Zachowanie się pojazdu i zalecenia dotyczące jazdy z
przyczepą ............................... 261
Ciągnięcie przyczepy ..............261
Hak holowniczy .......................262
System stabilizacji przyczepy ..265

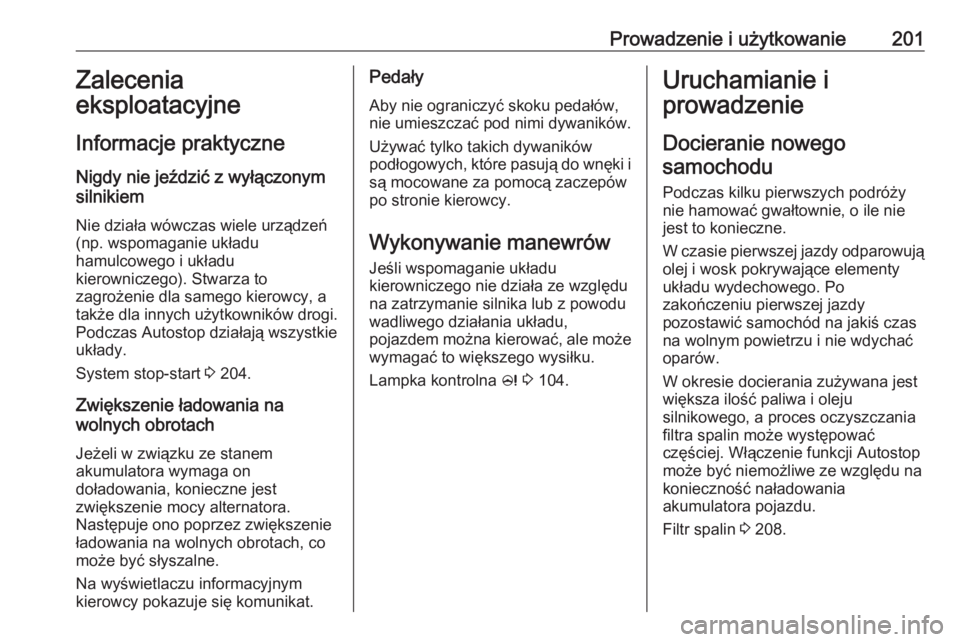

Prowadzenie i użytkowanie201Zalecenia
eksploatacyjne
Informacje praktyczne Nigdy nie jeździć z wyłączonym
silnikiem
Nie działa wówczas wiele urządzeń
(np. wspomaganie układu
hamulcowego i układu
kierowniczego). Stwarza to
zagrożenie dla samego kierowcy, a
także dla innych użytkowników drogi.
Podczas Autostop działają wszystkie
układy.
System stop-start 3 204.
Zwiększenie ładowania na
wolnych obrotach
Jeżeli w związku ze stanem
akumulatora wymaga on
doładowania, konieczne jest
zwiększenie mocy alternatora.
Następuje ono poprzez zwiększenie
ładowania na wolnych obrotach, co
może być słyszalne.
Na wyświetlaczu informacyjnym
kierowcy pokazuje się komunikat.Pedały
Aby nie ograniczyć skoku pedałów,
nie umieszczać pod nimi dywaników.
Używać tylko takich dywaników
podłogowych, które pasują do wnęki i
są mocowane za pomocą zaczepów
po stronie kierowcy.
Wykonywanie manewrów
Jeśli wspomaganie układu
kierowniczego nie działa ze względu
na zatrzymanie silnika lub z powodu
wadliwego działania układu,
pojazdem można kierować, ale może wymagać to większego wysiłku.
Lampka kontrolna c 3 104.Uruchamianie i
prowadzenie
Docieranie nowego samochodu
Podczas kilku pierwszych podróży
nie hamować gwałtownie, o ile nie
jest to konieczne.
W czasie pierwszej jazdy odparowują
olej i wosk pokrywające elementy
układu wydechowego. Po
zakończeniu pierwszej jazdy
pozostawić samochód na jakiś czas
na wolnym powietrzu i nie wdychać
oparów.
W okresie docierania zużywana jest większa ilość paliwa i oleju
silnikowego, a proces oczyszczania
filtra spalin może występować
częściej. Włączenie funkcji Autostop
może być niemożliwe ze względu na
konieczność naładowania
akumulatora pojazdu.
Filtr spalin 3 208.

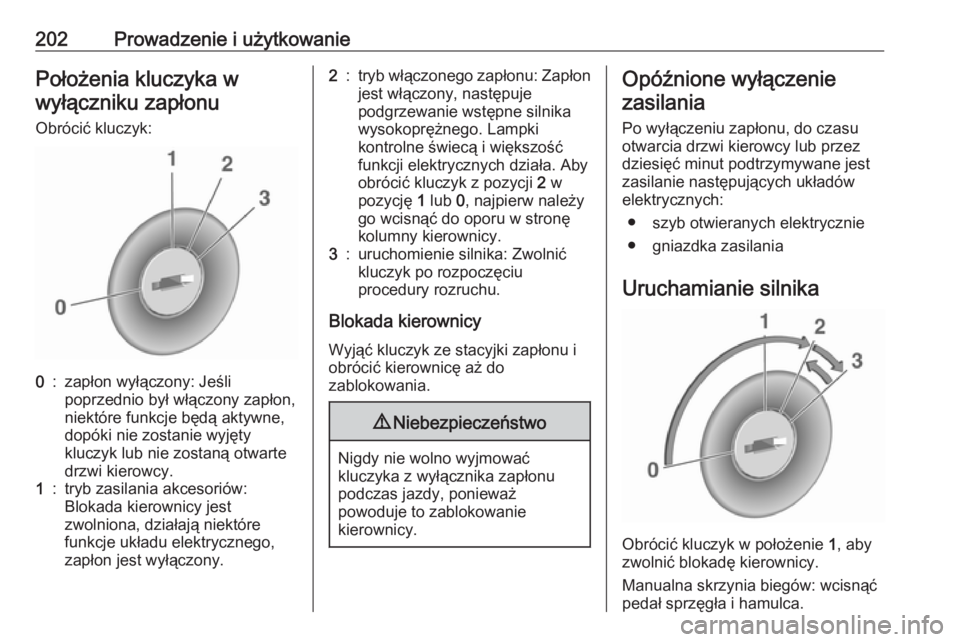

202Prowadzenie i użytkowaniePołożenia kluczyka wwyłączniku zapłonu
Obrócić kluczyk:0:zapłon wyłączony: Jeśli
poprzednio był włączony zapłon,
niektóre funkcje będą aktywne,
dopóki nie zostanie wyjęty
kluczyk lub nie zostaną otwarte
drzwi kierowcy.1:tryb zasilania akcesoriów:
Blokada kierownicy jest
zwolniona, działają niektóre
funkcje układu elektrycznego,
zapłon jest wyłączony.2:tryb włączonego zapłonu: Zapłon
jest włączony, następuje
podgrzewanie wstępne silnika
wysokoprężnego. Lampki
kontrolne świecą i większość
funkcji elektrycznych działa. Aby
obrócić kluczyk z pozycji 2 w
pozycję 1 lub 0, najpierw należy
go wcisnąć do oporu w stronę
kolumny kierownicy.3:uruchomienie silnika: Zwolnić
kluczyk po rozpoczęciu
procedury rozruchu.
Blokada kierownicy
Wyjąć kluczyk ze stacyjki zapłonu i
obrócić kierownicę aż do
zablokowania.
9 Niebezpieczeństwo
Nigdy nie wolno wyjmować
kluczyka z wyłącznika zapłonu
podczas jazdy, ponieważ
powoduje to zablokowanie
kierownicy.
Opóźnione wyłączenie
zasilania
Po wyłączeniu zapłonu, do czasu
otwarcia drzwi kierowcy lub przez
dziesięć minut podtrzymywane jest
zasilanie następujących układów
elektrycznych:
● szyb otwieranych elektrycznie
● gniazdka zasilania
Uruchamianie silnika
Obrócić kluczyk w położenie 1, aby
zwolnić blokadę kierownicy.
Manualna skrzynia biegów: wcisnąć
pedał sprzęgła i hamulca.

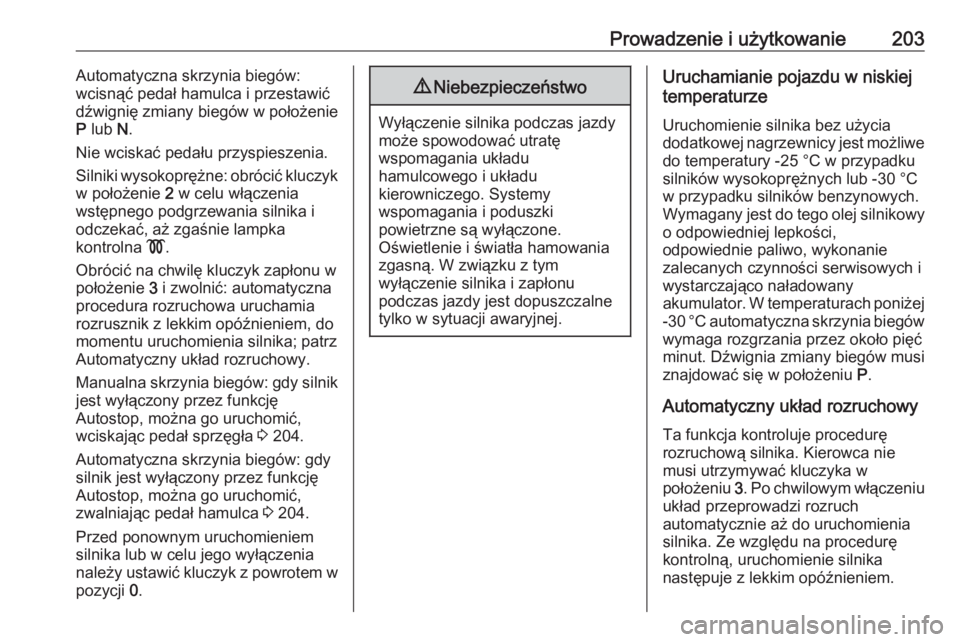

Prowadzenie i użytkowanie203Automatyczna skrzynia biegów:
wcisnąć pedał hamulca i przestawić
dźwignię zmiany biegów w położenie
P lub N.
Nie wciskać pedału przyspieszenia.
Silniki wysokoprężne: obrócić kluczyk
w położenie 2 w celu włączenia
wstępnego podgrzewania silnika i
odczekać, aż zgaśnie lampka
kontrolna !.
Obrócić na chwilę kluczyk zapłonu w
położenie 3 i zwolnić: automatyczna
procedura rozruchowa uruchamia
rozrusznik z lekkim opóźnieniem, do
momentu uruchomienia silnika; patrz
Automatyczny układ rozruchowy.
Manualna skrzynia biegów: gdy silnik jest wyłączony przez funkcję
Autostop, można go uruchomić,
wciskając pedał sprzęgła 3 204.
Automatyczna skrzynia biegów: gdy
silnik jest wyłączony przez funkcję
Autostop, można go uruchomić,
zwalniając pedał hamulca 3 204.
Przed ponownym uruchomieniem
silnika lub w celu jego wyłączenia
należy ustawić kluczyk z powrotem w
pozycji 0.9 Niebezpieczeństwo
Wyłączenie silnika podczas jazdy
może spowodować utratę
wspomagania układu
hamulcowego i układu
kierowniczego. Systemy
wspomagania i poduszki
powietrzne są wyłączone.
Oświetlenie i światła hamowania
zgasną. W związku z tym
wyłączenie silnika i zapłonu
podczas jazdy jest dopuszczalne
tylko w sytuacji awaryjnej.
Uruchamianie pojazdu w niskiej
temperaturze
Uruchomienie silnika bez użycia
dodatkowej nagrzewnicy jest możliwe do temperatury -25 °С w przypadku
silników wysokoprężnych lub -30 °C
w przypadku silników benzynowych.
Wymagany jest do tego olej silnikowy
o odpowiedniej lepkości,
odpowiednie paliwo, wykonanie
zalecanych czynności serwisowych i
wystarczająco naładowany
akumulator. W temperaturach poniżej -30 °C automatyczna skrzynia biegówwymaga rozgrzania przez około pięć
minut. Dźwignia zmiany biegów musi znajdować się w położeniu P.
Automatyczny układ rozruchowy Ta funkcja kontroluje procedurę
rozruchową silnika. Kierowca nie
musi utrzymywać kluczyka w
położeniu 3. Po chwilowym włączeniu
układ przeprowadzi rozruch
automatycznie aż do uruchomienia
silnika. Ze względu na procedurę
kontrolną, uruchomienie silnika
następuje z lekkim opóźnieniem.

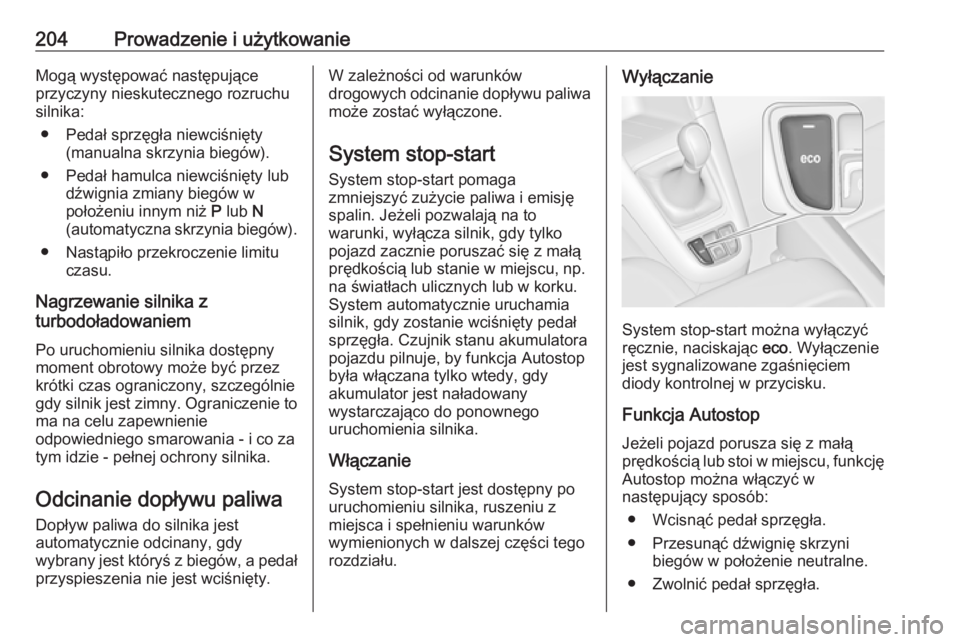

204Prowadzenie i użytkowanieMogą występować następujące
przyczyny nieskutecznego rozruchu
silnika:
● Pedał sprzęgła niewciśnięty (manualna skrzynia biegów).
● Pedał hamulca niewciśnięty lub dźwignia zmiany biegów w
położeniu innym niż P lub N
(automatyczna skrzynia biegów).
● Nastąpiło przekroczenie limitu czasu.
Nagrzewanie silnika z
turbodoładowaniem
Po uruchomieniu silnika dostępny
moment obrotowy może być przez
krótki czas ograniczony, szczególnie
gdy silnik jest zimny. Ograniczenie to
ma na celu zapewnienie
odpowiedniego smarowania - i co za
tym idzie - pełnej ochrony silnika.
Odcinanie dopływu paliwaDopływ paliwa do silnika jest
automatycznie odcinany, gdy
wybrany jest któryś z biegów, a pedał
przyspieszenia nie jest wciśnięty.W zależności od warunków
drogowych odcinanie dopływu paliwa może zostać wyłączone.
System stop-start System stop-start pomaga
zmniejszyć zużycie paliwa i emisję
spalin. Jeżeli pozwalają na to
warunki, wyłącza silnik, gdy tylko
pojazd zacznie poruszać się z małą
prędkością lub stanie w miejscu, np.
na światłach ulicznych lub w korku.
System automatycznie uruchamia
silnik, gdy zostanie wciśnięty pedał
sprzęgła. Czujnik stanu akumulatora
pojazdu pilnuje, by funkcja Autostop
była włączana tylko wtedy, gdy
akumulator jest naładowany
wystarczająco do ponownego
uruchomienia silnika.
Włączanie
System stop-start jest dostępny po
uruchomieniu silnika, ruszeniu z
miejsca i spełnieniu warunków
wymienionych w dalszej części tego
rozdziału.Wyłączanie
System stop-start można wyłączyć
ręcznie, naciskając eco. Wyłączenie
jest sygnalizowane zgaśnięciem
diody kontrolnej w przycisku.
Funkcja Autostop
Jeżeli pojazd porusza się z małą
prędkością lub stoi w miejscu, funkcję Autostop można włączyć w
następujący sposób:
● Wcisnąć pedał sprzęgła.
● Przesunąć dźwignię skrzyni biegów w położenie neutralne.
● Zwolnić pedał sprzęgła.

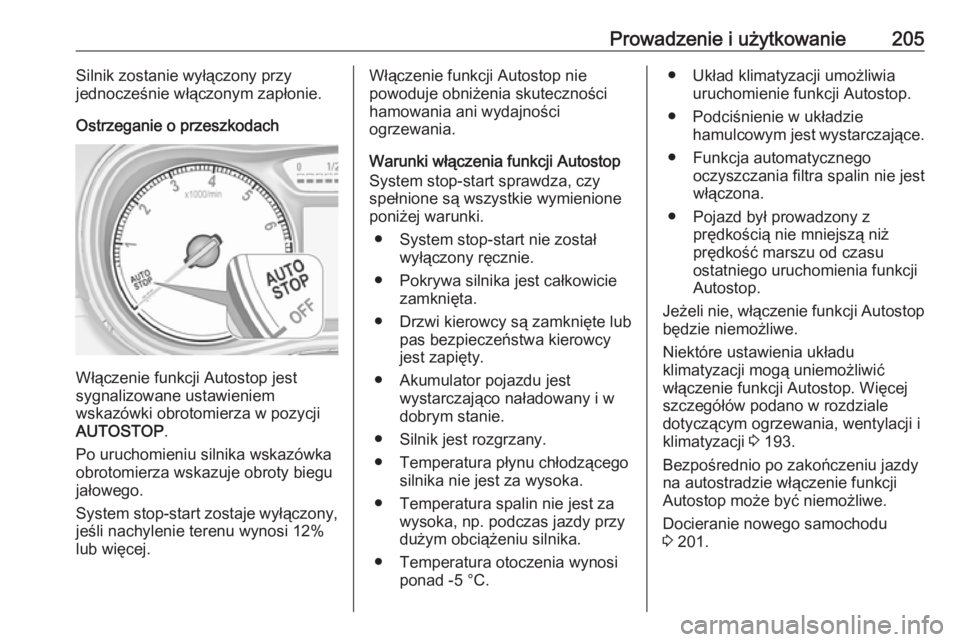

Prowadzenie i użytkowanie205Silnik zostanie wyłączony przy
jednocześnie włączonym zapłonie.
Ostrzeganie o przeszkodach
Włączenie funkcji Autostop jest
sygnalizowane ustawieniem
wskazówki obrotomierza w pozycji
AUTOSTOP .
Po uruchomieniu silnika wskazówka
obrotomierza wskazuje obroty biegu
jałowego.
System stop-start zostaje wyłączony, jeśli nachylenie terenu wynosi 12%
lub więcej.
Włączenie funkcji Autostop nie
powoduje obniżenia skuteczności
hamowania ani wydajności
ogrzewania.
Warunki włączenia funkcji Autostop System stop-start sprawdza, czy spełnione są wszystkie wymienione
poniżej warunki.
● System stop-start nie został wyłączony ręcznie.
● Pokrywa silnika jest całkowicie zamknięta.
● Drzwi kierowcy są zamknięte lub pas bezpieczeństwa kierowcy
jest zapięty.
● Akumulator pojazdu jest wystarczająco naładowany i w
dobrym stanie.
● Silnik jest rozgrzany.
● Temperatura płynu chłodzącego silnika nie jest za wysoka.
● Temperatura spalin nie jest za wysoka, np. podczas jazdy przy
dużym obciążeniu silnika.
● Temperatura otoczenia wynosi ponad -5 °C.● Układ klimatyzacji umożliwiauruchomienie funkcji Autostop.
● Podciśnienie w układzie hamulcowym jest wystarczające.
● Funkcja automatycznego oczyszczania filtra spalin nie jest
włączona.
● Pojazd był prowadzony z prędkością nie mniejszą niż
prędkość marszu od czasu
ostatniego uruchomienia funkcji
Autostop.
Jeżeli nie, włączenie funkcji Autostop
będzie niemożliwe.
Niektóre ustawienia układu
klimatyzacji mogą uniemożliwić
włączenie funkcji Autostop. Więcej
szczegółów podano w rozdziale
dotyczącym ogrzewania, wentylacji i
klimatyzacji 3 193.
Bezpośrednio po zakończeniu jazdy
na autostradzie włączenie funkcji
Autostop może być niemożliwe.
Docieranie nowego samochodu
3 201.

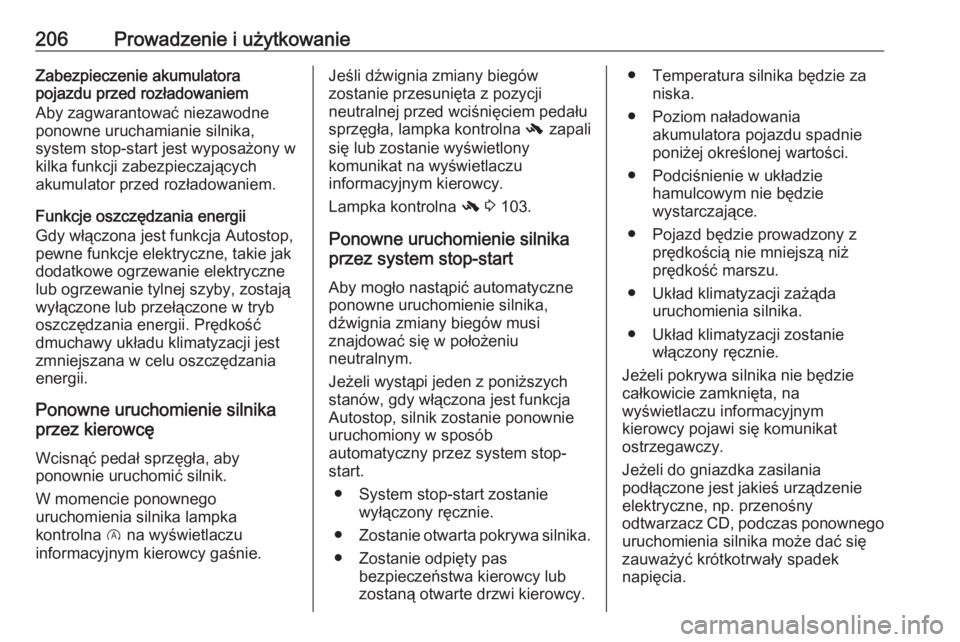

206Prowadzenie i użytkowanieZabezpieczenie akumulatora
pojazdu przed rozładowaniem
Aby zagwarantować niezawodne
ponowne uruchamianie silnika,
system stop-start jest wyposażony w
kilka funkcji zabezpieczających
akumulator przed rozładowaniem.
Funkcje oszczędzania energii
Gdy włączona jest funkcja Autostop,
pewne funkcje elektryczne, takie jak
dodatkowe ogrzewanie elektryczne
lub ogrzewanie tylnej szyby, zostają
wyłączone lub przełączone w tryb oszczędzania energii. Prędkość
dmuchawy układu klimatyzacji jest
zmniejszana w celu oszczędzania
energii.
Ponowne uruchomienie silnika
przez kierowcę
Wcisnąć pedał sprzęgła, aby
ponownie uruchomić silnik.
W momencie ponownego
uruchomienia silnika lampka
kontrolna D na wyświetlaczu
informacyjnym kierowcy gaśnie.Jeśli dźwignia zmiany biegów
zostanie przesunięta z pozycji
neutralnej przed wciśnięciem pedału
sprzęgła, lampka kontrolna - zapali
się lub zostanie wyświetlony komunikat na wyświetlaczu
informacyjnym kierowcy.
Lampka kontrolna - 3 103.
Ponowne uruchomienie silnika
przez system stop-start
Aby mogło nastąpić automatyczne
ponowne uruchomienie silnika,
dźwignia zmiany biegów musi
znajdować się w położeniu
neutralnym.
Jeżeli wystąpi jeden z poniższych
stanów, gdy włączona jest funkcja
Autostop, silnik zostanie ponownie
uruchomiony w sposób
automatyczny przez system stop-
start.
● System stop-start zostanie wyłączony ręcznie.
● Zostanie otwarta pokrywa silnika.
● Zostanie odpięty pas bezpieczeństwa kierowcy lub
zostaną otwarte drzwi kierowcy.● Temperatura silnika będzie za niska.
● Poziom naładowania akumulatora pojazdu spadnie
poniżej określonej wartości.
● Podciśnienie w układzie hamulcowym nie będzie
wystarczające.
● Pojazd będzie prowadzony z prędkością nie mniejszą niż
prędkość marszu.
● Układ klimatyzacji zażąda uruchomienia silnika.
● Układ klimatyzacji zostanie włączony ręcznie.
Jeżeli pokrywa silnika nie będzie
całkowicie zamknięta, na
wyświetlaczu informacyjnym
kierowcy pojawi się komunikat
ostrzegawczy.
Jeżeli do gniazdka zasilania
podłączone jest jakieś urządzenie
elektryczne, np. przenośny
odtwarzacz CD, podczas ponownego uruchomienia silnika może dać się
zauważyć krótkotrwały spadek
napięcia.

Prowadzenie i użytkowanie207Parkowanie9Ostrzeżenie
● Nie wolno parkować
samochodem na podłożu
łatwopalnym. Wysoka
temperatura układu
wydechowego może
spowodować zapalenie się
podłoża.
● Zawsze zaciągać hamulec postojowy. Zaciągać ręczny
hamulec postojowy bez
wciskania przycisku
zwalniającego. W przypadku
parkowania na pochyłości
zaciągać hamulec postojowy z
maksymalną siłą.
Jednocześnie wcisnąć pedał
hamulca, aby zmniejszyć
działające siły.
W pojazdach wyposażonych w hamulec postojowy sterowany
elektrycznie pociągnąć
przełącznik m i przytrzymać
przez co najmniej
jedną sekundę, aż lampka
kontrolna m zacznie świecić
światłem ciągłym i nastąpi
włączenie hamulca
postojowego sterowanego
elektrycznie 3 103.
● Wyłączyć silnik.
● Jeśli samochód został zaparkowany na równej,
poziomej nawierzchni lub na
wzniesieniu przodem w górę,
przed wyjęciem kluczyka
zapłonu wybrać pierwszy bieg
lub ustawić dźwignię zmiany biegów w położeniu P. Należy
także skręcić koła przednie w
kierunku przeciwnym do
krawężnika.
Jeśli samochód został
zaparkowany na wzniesieniu
przodem w dół, przed wyjęciem
kluczyka zapłonu wybrać bieg
wsteczny lub ustawić dźwignię
zmiany biegów w położeniu P.
Koła przednie należy skręcić w
kierunku krawężnika.● Zamknij szyby.
● Wyjąć kluczyk z wyłącznika zapłonu. Obrócić koło
kierownicy aż do jego
zablokowania.
W samochodzie z
automatyczną skrzynią biegów
kluczyk można wyjąć dopiero
po ustawieniu dźwigni w
położeniu P.
● Zablokować pojazd.
● Włączyć autoalarm.
● Wentylatory chłodnicy mogą pracować nawet po wyłączeniu
silnika 3 268.
Przestroga
Po jeździe z wysokimi
prędkościami obrotowymi lub z
dużym obciążeniem silnika należy przed wyłączeniem silnika przez
pewien czas jechać bez jego
nadmiernego obciążania lub przez ok. 30 sekund pozostawić go na

208Prowadzenie i użytkowaniebiegu jałowym. W przeciwnym
razie może dojść do uszkodzenia
turbosprężarki.
Uwaga
W razie wypadku, który spowodował napełnienie poduszek
powietrznych, silnik jest
automatycznie wyłączany, jeśli w określonym czasie pojazd się
zatrzyma.
Gazy spalinowe9 Niebezpieczeństwo
Gazy spalinowe zawierają trujący
tlenek węgla, który jest bezbarwny i bezwonny. Jego wdychanie
stanowi zagrożenie dla życia.
Jeśli spaliny przedostaną się do
wnętrza samochodu, należy
opuścić szyby w drzwiach.
Przyczynę usterki należy usunąć
w serwisie.
Unikać jazdy z otwartą klapą tylną,
gdyż grozi to dostaniem się spalin do wnętrza samochodu.
Filtr spalin
Filtr spalin jest filtrem cząstek stałychprzeznaczonym do silników
wysokoprężnych i benzynowych.
Proces automatycznego
czyszczenia
Filtr spalin usuwa cząstki sadzy z
gazów wydechowych. Wyposażony
jest w funkcję automatycznego
czyszczenia, która uaktywnia się
samoczynnie podczas jazdy bez
podania jakiejkolwiek informacji.
Czyszczenie odbywa się okresowo
przez spalenie cząstek sadzy w
wysokiej temperaturze. Procedura ta
jest przeprowadzana automatycznie
w określonych warunkach jezdnych i
trwa maksymalnie 25 minut.
Zazwyczaj jej czas trwania wynosi od siedmiu do 12 minut. W tym czasie
funkcja Autostop nie jest dostępna, a
zużycie paliwa może być wyższe.
Ponadto z układu wydechowego
może się wydobywać nietypowy
zapach i dym.
Filtr wymaga czyszczenia W niektórych sytuacjach, np. podczas
jazdy na krótkich odcinkach,
samoistne oczyszczenie filtra nie jest
możliwe.
