Pleie av bilen249Baklys

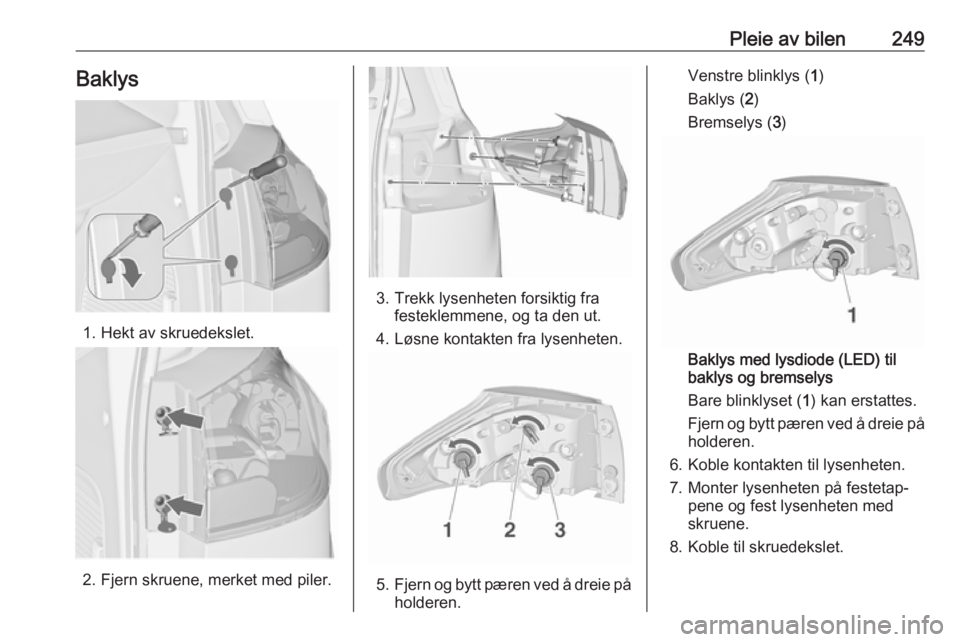

1. Hekt av skruedekslet.
2. Fjern skruene, merket med piler.
3. Trekk lysenheten forsiktig frafesteklemmene, og ta den ut.
4. Løsne kontakten fra lysenheten.
5. Fjern og bytt pæren ved å dreie på
holderen.
Venstre blinklys ( 1)
Baklys ( 2)
Bremselys ( 3)
Baklys med lysdiode (LED) til
baklys og bremselys
Bare blinklyset ( 1) kan erstattes.
Fjern og bytt pæren ved å dreie på
holderen.
6. Koble kontakten til lysenheten. 7. Monter lysenheten på festetap‐ pene og fest lysenheten med
skruene.
8. Koble til skruedekslet.

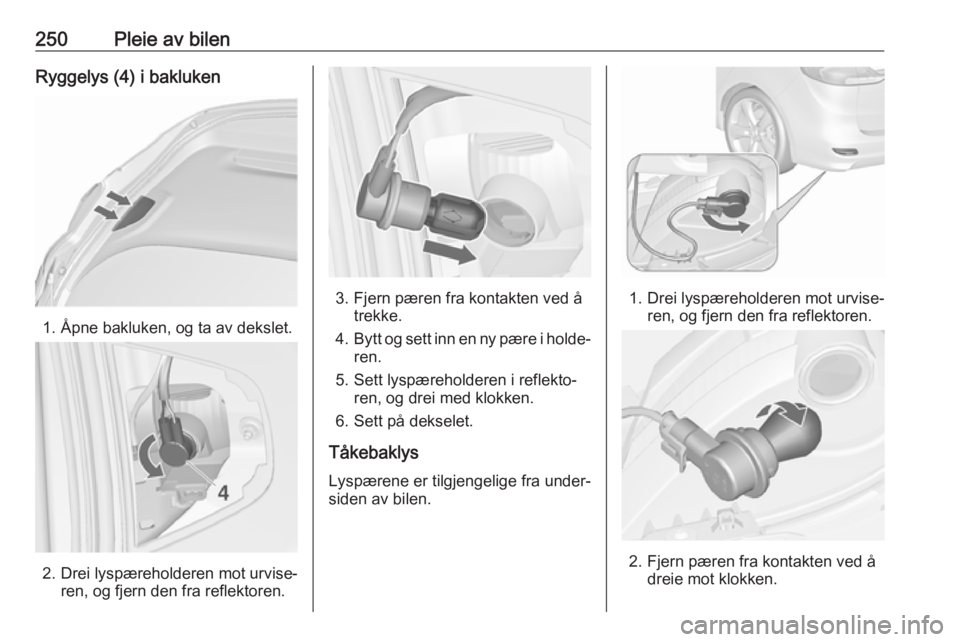

250Pleie av bilenRyggelys (4) i bakluken
1. Åpne bakluken, og ta av dekslet.
2. Drei lyspæreholderen mot urvise‐ren, og fjern den fra reflektoren.
3. Fjern pæren fra kontakten ved åtrekke.
4. Bytt og sett inn en ny pære i holde‐
ren.
5. Sett lyspæreholderen i reflekto‐ ren, og drei med klokken.
6. Sett på dekselet.
Tåkebaklys
Lyspærene er tilgjengelige fra under‐
siden av bilen.1. Drei lyspæreholderen mot urvise‐ ren, og fjern den fra reflektoren.
2. Fjern pæren fra kontakten ved å dreie mot klokken.

Pleie av bilen2513. Bytt og sett inn en ny pære ikontakten ved å dreie med klok‐
ken.
4. Sett pæreholderen inn i reflekto‐ ren, og drei med klokken for å
feste.
Pærekontroll
Slå på tenningen, og kontroller alle
lysene.

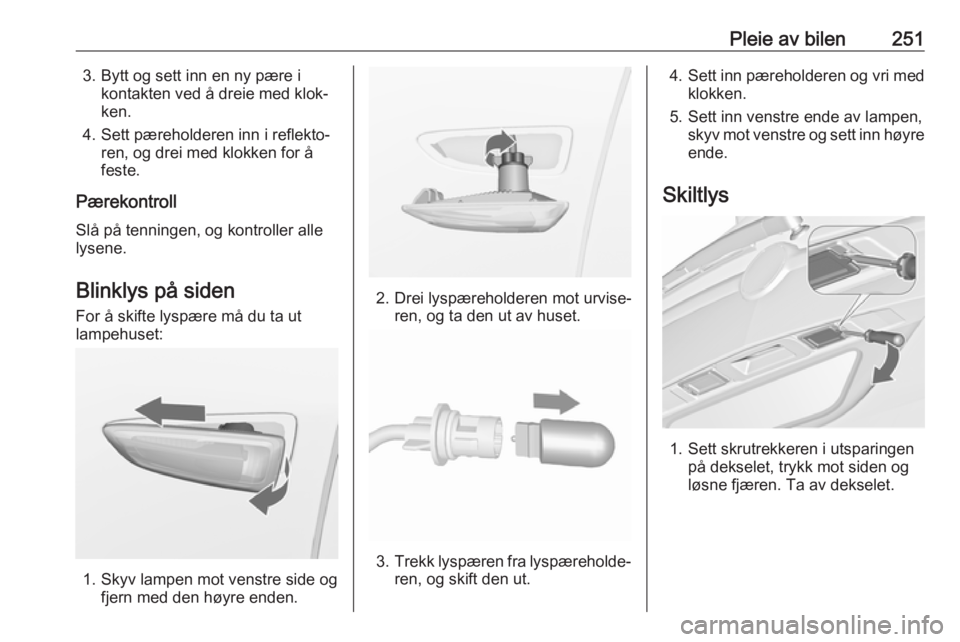

Blinklys på siden
For å skifte lyspære må du ta ut
lampehuset:
1. Skyv lampen mot venstre side og fjern med den høyre enden.
2. Drei lyspæreholderen mot urvise‐ren, og ta den ut av huset.
3.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.
4. Sett inn pæreholderen og vri med
klokken.
5. Sett inn venstre ende av lampen, skyv mot venstre og sett inn høyreende.

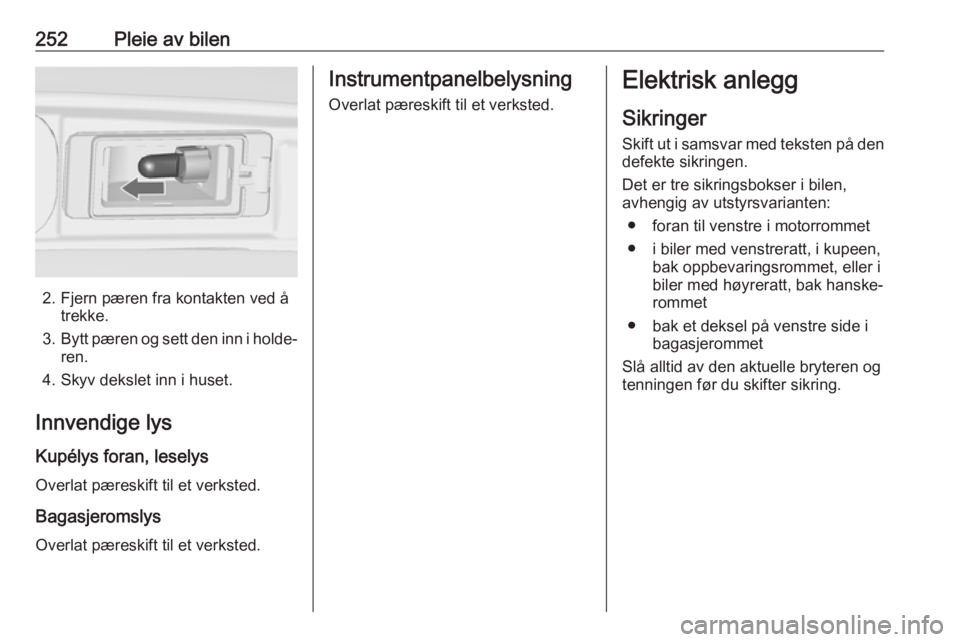

Skiltlys
1. Sett skrutrekkeren i utsparingen på dekselet, trykk mot siden og
løsne fjæren. Ta av dekselet.

252Pleie av bilen
2. Fjern pæren fra kontakten ved åtrekke.
3. Bytt pæren og sett den inn i holde‐
ren.
4. Skyv dekslet inn i huset.
Innvendige lys Kupélys foran, leselys Overlat pæreskift til et verksted.
Bagasjeromslys
Overlat pæreskift til et verksted.
Instrumentpanelbelysning
Overlat pæreskift til et verksted.Elektrisk anlegg
Sikringer
Skift ut i samsvar med teksten på den defekte sikringen.
Det er tre sikringsbokser i bilen,
avhengig av utstyrsvarianten:
● foran til venstre i motorrommet
● i biler med venstreratt, i kupeen, bak oppbevaringsrommet, eller i
biler med høyreratt, bak hanske‐
rommet
● bak et deksel på venstre side i bagasjerommet
Slå alltid av den aktuelle bryteren og
tenningen før du skifter sikring.

Pleie av bilen253

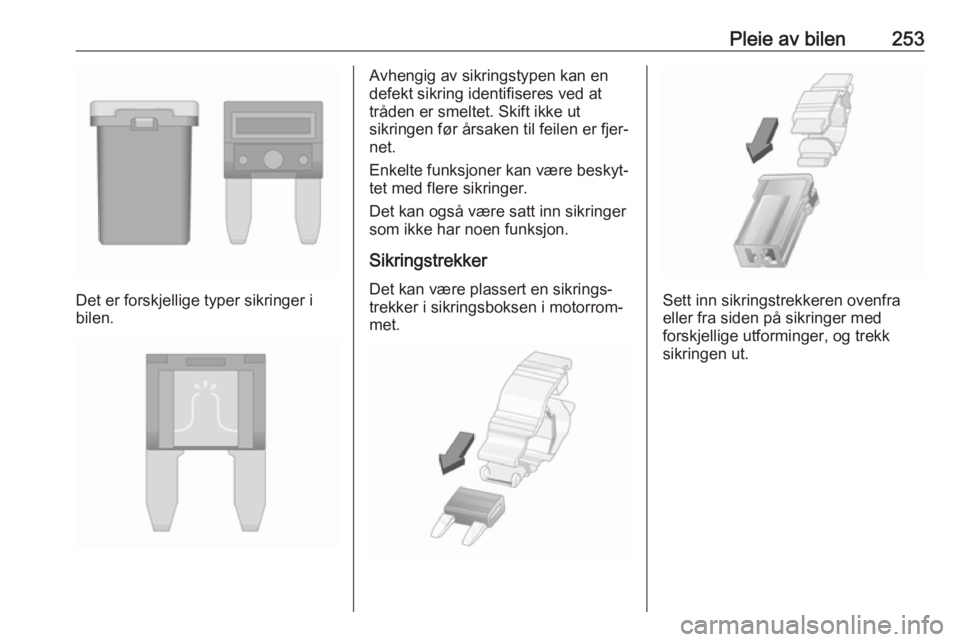

Det er forskjellige typer sikringer i
bilen.
Avhengig av sikringstypen kan en
defekt sikring identifiseres ved at
tråden er smeltet. Skift ikke ut
sikringen før årsaken til feilen er fjer‐
net.
Enkelte funksjoner kan være beskyt‐
tet med flere sikringer.
Det kan også være satt inn sikringer
som ikke har noen funksjon.
Sikringstrekker
Det kan være plassert en sikrings‐
trekker i sikringsboksen i motorrom‐
met.
Sett inn sikringstrekkeren ovenfra
eller fra siden på sikringer med
forskjellige utforminger, og trekk
sikringen ut.

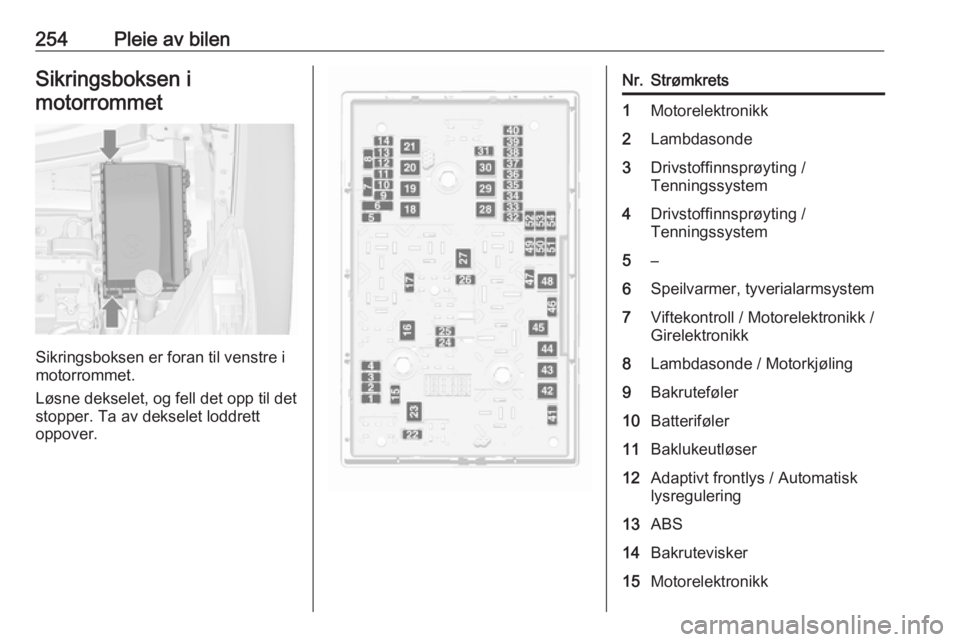

254Pleie av bilenSikringsboksen imotorrommet
Sikringsboksen er foran til venstre i
motorrommet.
Løsne dekselet, og fell det opp til det
stopper. Ta av dekselet loddrett
oppover.
Nr.Strømkrets1Motorelektronikk2Lambdasonde3Drivstoffinnsprøyting /
Tenningssystem4Drivstoffinnsprøyting /
Tenningssystem5–6Speilvarmer, tyverialarmsystem7Viftekontroll / Motorelektronikk /
Girelektronikk8Lambdasonde / Motorkjøling9Bakruteføler10Batteriføler11Baklukeutløser12Adaptivt frontlys / Automatisk
lysregulering13ABS14Bakrutevisker15Motorelektronikk

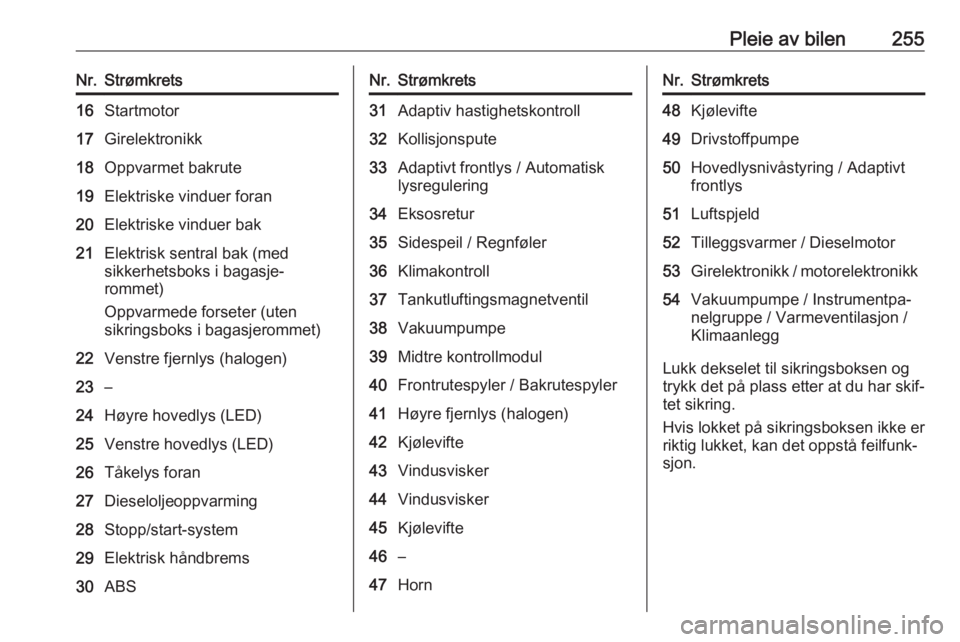

Pleie av bilen255Nr.Strømkrets16Startmotor17Girelektronikk18Oppvarmet bakrute19Elektriske vinduer foran20Elektriske vinduer bak21Elektrisk sentral bak (med
sikkerhetsboks i bagasje‐
rommet)
Oppvarmede forseter (uten
sikringsboks i bagasjerommet)22Venstre fjernlys (halogen)23–24Høyre hovedlys (LED)25Venstre hovedlys (LED)26Tåkelys foran27Dieseloljeoppvarming28Stopp/start-system29Elektrisk håndbrems30ABSNr.Strømkrets31Adaptiv hastighetskontroll32Kollisjonspute33Adaptivt frontlys / Automatisk
lysregulering34Eksosretur35Sidespeil / Regnføler36Klimakontroll37Tankutluftingsmagnetventil38Vakuumpumpe39Midtre kontrollmodul40Frontrutespyler / Bakrutespyler41Høyre fjernlys (halogen)42Kjølevifte43Vindusvisker44Vindusvisker45Kjølevifte46–47HornNr.Strømkrets48Kjølevifte49Drivstoffpumpe50Hovedlysnivåstyring / Adaptivt
frontlys51Luftspjeld52Tilleggsvarmer / Dieselmotor53Girelektronikk / motorelektronikk54Vakuumpumpe / Instrumentpa‐
nelgruppe / Varmeventilasjon /
Klimaanlegg
Lukk dekselet til sikringsboksen og
trykk det på plass etter at du har skif‐
tet sikring.
Hvis lokket på sikringsboksen ikke er
riktig lukket, kan det oppstå feilfunk‐
sjon.

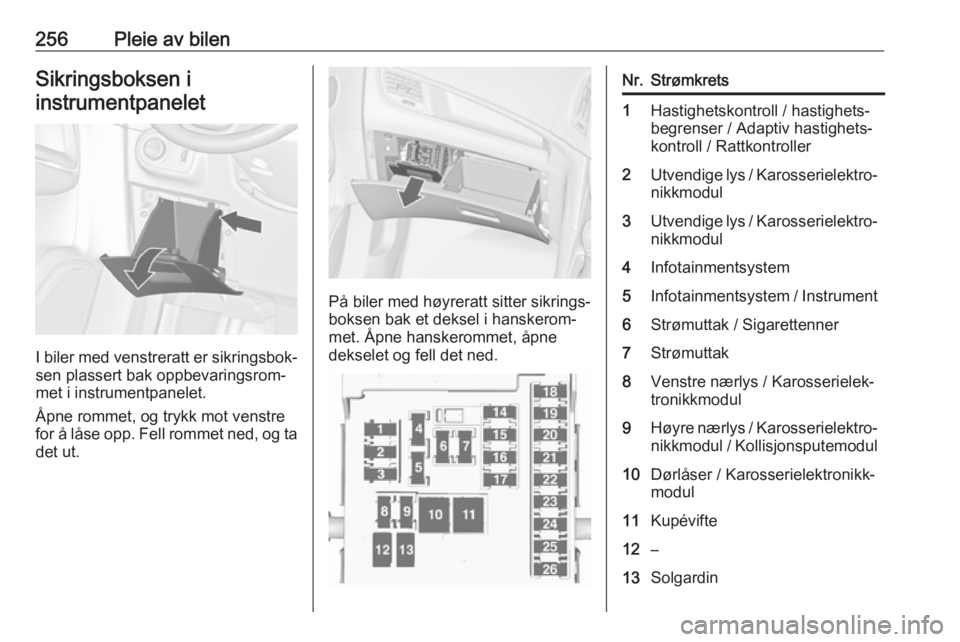

256Pleie av bilenSikringsboksen iinstrumentpanelet
I biler med venstreratt er sikringsbok‐
sen plassert bak oppbevaringsrom‐
met i instrumentpanelet.
Åpne rommet, og trykk mot venstre
for å låse opp. Fell rommet ned, og ta det ut.
På biler med høyreratt sitter sikrings‐
boksen bak et deksel i hanskerom‐
met. Åpne hanskerommet, åpne
dekselet og fell det ned.
Nr.Strømkrets1Hastighetskontroll / hastighets‐
begrenser / Adaptiv hastighets‐
kontroll / Rattkontroller2Utvendige lys / Karosserielektro‐
nikkmodul3Utvendige lys / Karosserielektro‐ nikkmodul4Infotainmentsystem5Infotainmentsystem / Instrument6Strømuttak / Sigarettenner7Strømuttak8Venstre nærlys / Karosserielek‐
tronikkmodul9Høyre nærlys / Karosserielektro‐
nikkmodul / Kollisjonsputemodul10Dørlåser / Karosserielektronikk‐
modul11Kupévifte12–13Solgardin

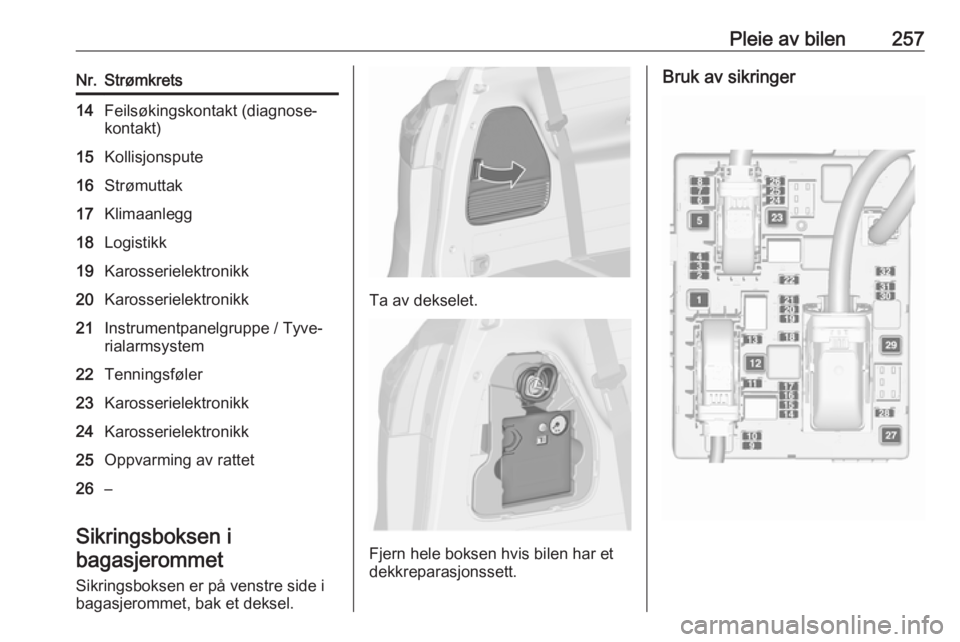

Pleie av bilen257Nr.Strømkrets14Feilsøkingskontakt (diagnose‐
kontakt)15Kollisjonspute16Strømuttak17Klimaanlegg18Logistikk19Karosserielektronikk20Karosserielektronikk21Instrumentpanelgruppe / Tyve‐
rialarmsystem22Tenningsføler23Karosserielektronikk24Karosserielektronikk25Oppvarming av rattet26–
Sikringsboksen i
bagasjerommet
Sikringsboksen er på venstre side i
bagasjerommet, bak et deksel.
Ta av dekselet.
Fjern hele boksen hvis bilen har et
dekkreparasjonssett.
Bruk av sikringer

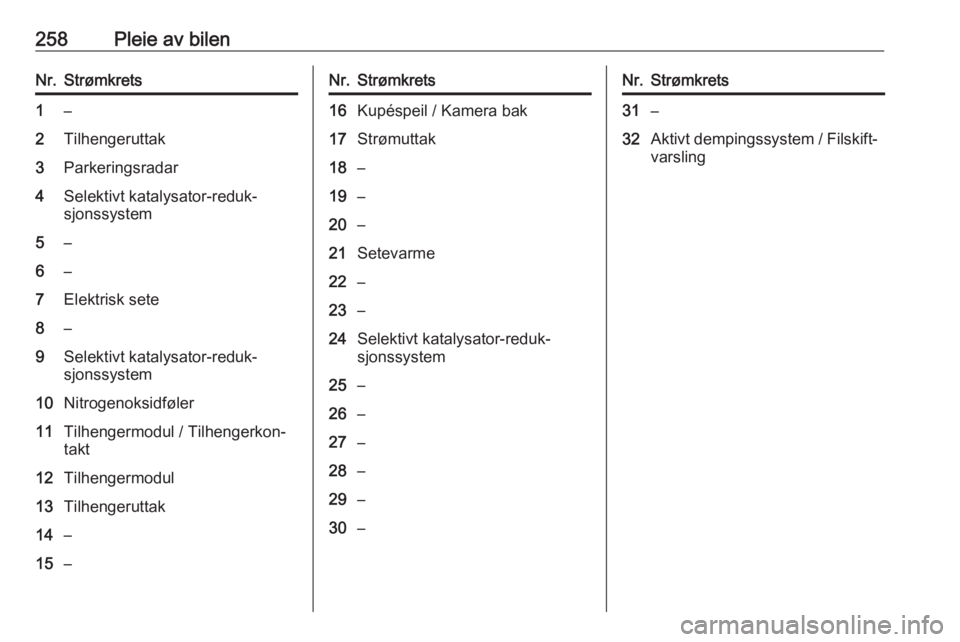

258Pleie av bilenNr.Strømkrets1–2Tilhengeruttak3Parkeringsradar4Selektivt katalysator-reduk‐
sjonssystem5–6–7Elektrisk sete8–9Selektivt katalysator-reduk‐
sjonssystem10Nitrogenoksidføler11Tilhengermodul / Tilhengerkon‐
takt12Tilhengermodul13Tilhengeruttak14–15–Nr.Strømkrets16Kupéspeil / Kamera bak17Strømuttak18–19–20–21Setevarme22–23–24Selektivt katalysator-reduk‐
sjonssystem25–26–27–28–29–30–Nr.Strømkrets31–32Aktivt dempingssystem / Filskift‐
varsling
