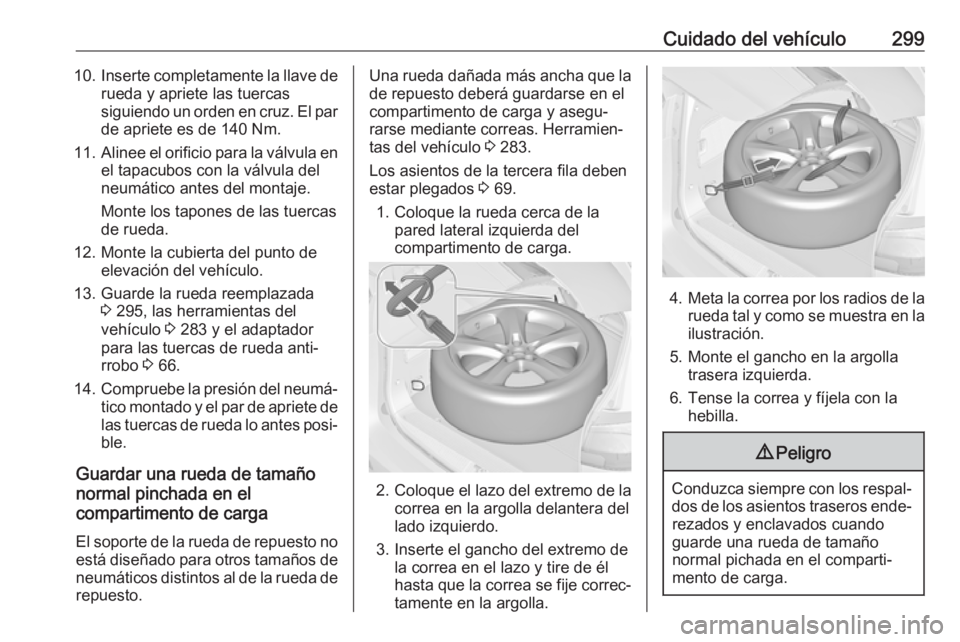

Cuidado del vehículo29910.Inserte completamente la llave de
rueda y apriete las tuercas
siguiendo un orden en cruz. El par de apriete es de 140 Nm.
11. Alinee el orificio para la válvula en
el tapacubos con la válvula del
neumático antes del montaje.
Monte los tapones de las tuercas
de rueda.
12. Monte la cubierta del punto de elevación del vehículo.
13. Guarde la rueda reemplazada 3 295, las herramientas del
vehículo 3 283 y el adaptador
para las tuercas de rueda anti‐
rrobo 3 66.
14. Compruebe la presión del neumá‐
tico montado y el par de apriete de
las tuercas de rueda lo antes posi‐ ble.
Guardar una rueda de tamaño
normal pinchada en el
compartimento de carga
El soporte de la rueda de repuesto noestá diseñado para otros tamaños de
neumáticos distintos al de la rueda de repuesto.Una rueda dañada más ancha que la
de repuesto deberá guardarse en el
compartimento de carga y asegu‐
rarse mediante correas. Herramien‐ tas del vehículo 3 283.
Los asientos de la tercera fila deben estar plegados 3 69.
1. Coloque la rueda cerca de la pared lateral izquierda del
compartimento de carga.
2. Coloque el lazo del extremo de la
correa en la argolla delantera del
lado izquierdo.
3. Inserte el gancho del extremo de la correa en el lazo y tire de él
hasta que la correa se fije correc‐
tamente en la argolla.
4. Meta la correa por los radios de la
rueda tal y como se muestra en lailustración.
5. Monte el gancho en la argolla trasera izquierda.
6. Tense la correa y fíjela con la hebilla.
9 Peligro
Conduzca siempre con los respal‐
dos de los asientos traseros ende‐ rezados y enclavados cuando
guarde una rueda de tamaño
normal pichada en el comparti‐
mento de carga.

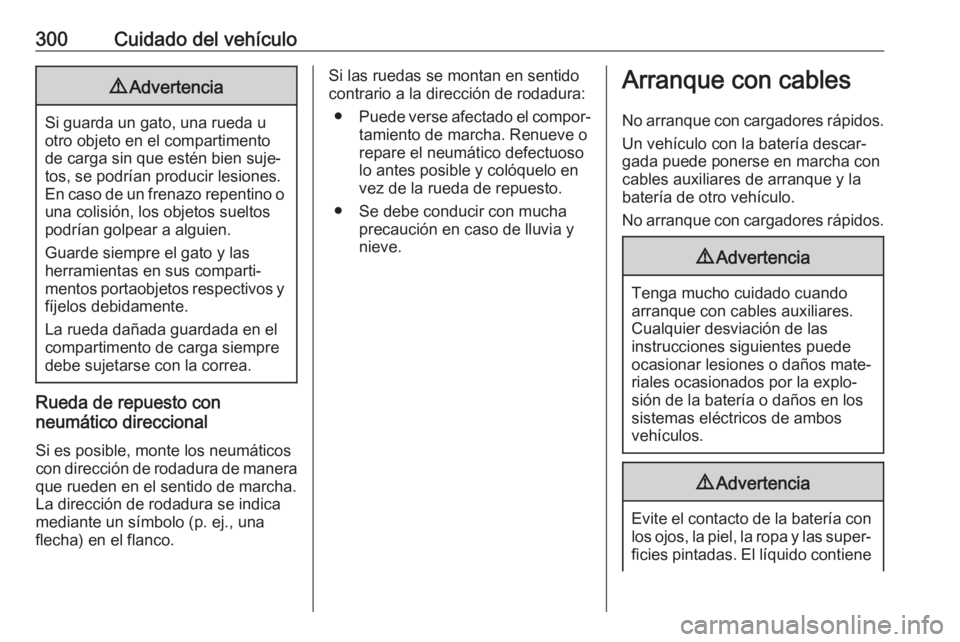

300Cuidado del vehículo9Advertencia
Si guarda un gato, una rueda u
otro objeto en el compartimento
de carga sin que estén bien suje‐
tos, se podrían producir lesiones.
En caso de un frenazo repentino o una colisión, los objetos sueltos
podrían golpear a alguien.
Guarde siempre el gato y las
herramientas en sus comparti‐
mentos portaobjetos respectivos y
fíjelos debidamente.
La rueda dañada guardada en el
compartimento de carga siempre
debe sujetarse con la correa.
Rueda de repuesto con
neumático direccional
Si es posible, monte los neumáticos con dirección de rodadura de manera que rueden en el sentido de marcha.
La dirección de rodadura se indica
mediante un símbolo (p. ej., una
flecha) en el flanco.
Si las ruedas se montan en sentido
contrario a la dirección de rodadura:
● Puede verse afectado el compor‐
tamiento de marcha. Renueve o
repare el neumático defectuoso
lo antes posible y colóquelo en
vez de la rueda de repuesto.
● Se debe conducir con mucha precaución en caso de lluvia y
nieve.Arranque con cables
No arranque con cargadores rápidos.
Un vehículo con la batería descar‐
gada puede ponerse en marcha con
cables auxiliares de arranque y la
batería de otro vehículo.
No arranque con cargadores rápidos.9 Advertencia
Tenga mucho cuidado cuando
arranque con cables auxiliares.
Cualquier desviación de las
instrucciones siguientes puede
ocasionar lesiones o daños mate‐ riales ocasionados por la explo‐sión de la batería o daños en los
sistemas eléctricos de ambos
vehículos.
9 Advertencia
Evite el contacto de la batería con
los ojos, la piel, la ropa y las super‐ ficies pintadas. El líquido contiene

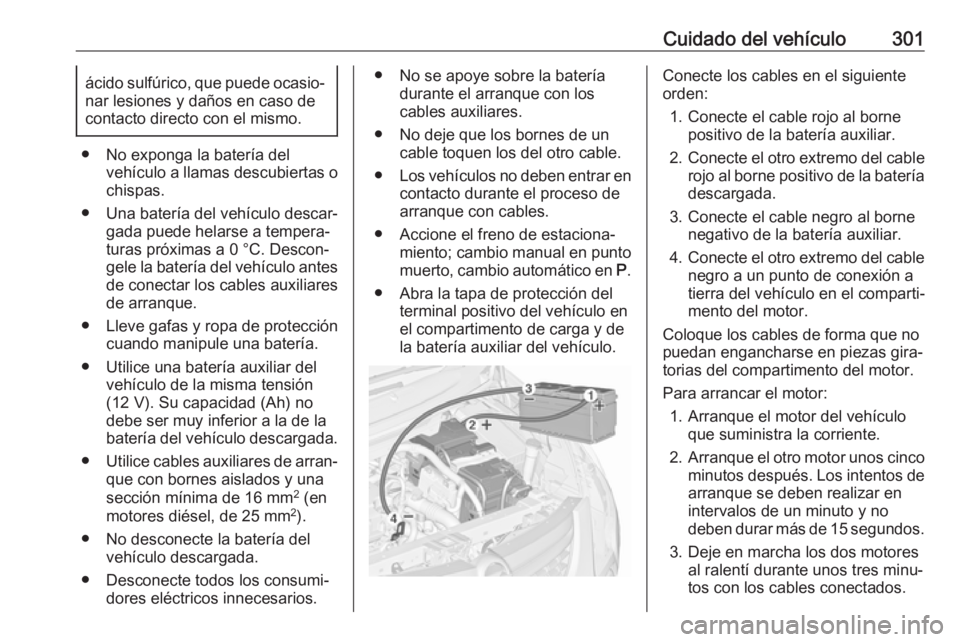

Cuidado del vehículo301ácido sulfúrico, que puede ocasio‐
nar lesiones y daños en caso de
contacto directo con el mismo.
● No exponga la batería del vehículo a llamas descubiertas o
chispas.
● Una batería del vehículo descar‐ gada puede helarse a tempera‐
turas próximas a 0 °C. Descon‐ gele la batería del vehículo antes de conectar los cables auxiliaresde arranque.
● Lleve gafas y ropa de protección cuando manipule una batería.
● Utilice una batería auxiliar del vehículo de la misma tensión
(12 V). Su capacidad (Ah) no
debe ser muy inferior a la de la
batería del vehículo descargada.
● Utilice cables auxiliares de arran‐
que con bornes aislados y una
sección mínima de 16 mm 2
(en
motores diésel, de 25 mm 2
).
● No desconecte la batería del vehículo descargada.
● Desconecte todos los consumi‐ dores eléctricos innecesarios.
● No se apoye sobre la bateríadurante el arranque con los
cables auxiliares.
● No deje que los bornes de un cable toquen los del otro cable.
● Los vehículos no deben entrar en
contacto durante el proceso de
arranque con cables.
● Accione el freno de estaciona‐ miento; cambio manual en puntomuerto, cambio automático en P.
● Abra la tapa de protección del terminal positivo del vehículo en
el compartimento de carga y de
la batería auxiliar del vehículo.Conecte los cables en el siguiente
orden:
1. Conecte el cable rojo al borne positivo de la batería auxiliar.
2. Conecte el otro extremo del cable
rojo al borne positivo de la batería descargada.
3. Conecte el cable negro al borne negativo de la batería auxiliar.
4. Conecte el otro extremo del cable
negro a un punto de conexión a
tierra del vehículo en el comparti‐
mento del motor.
Coloque los cables de forma que no puedan engancharse en piezas gira‐
torias del compartimento del motor.
Para arrancar el motor: 1. Arranque el motor del vehículo que suministra la corriente.
2. Arranque el otro motor unos cinco
minutos después. Los intentos de
arranque se deben realizar en
intervalos de un minuto y no
deben durar más de 15 segundos.
3. Deje en marcha los dos motores al ralentí durante unos tres minu‐tos con los cables conectados.

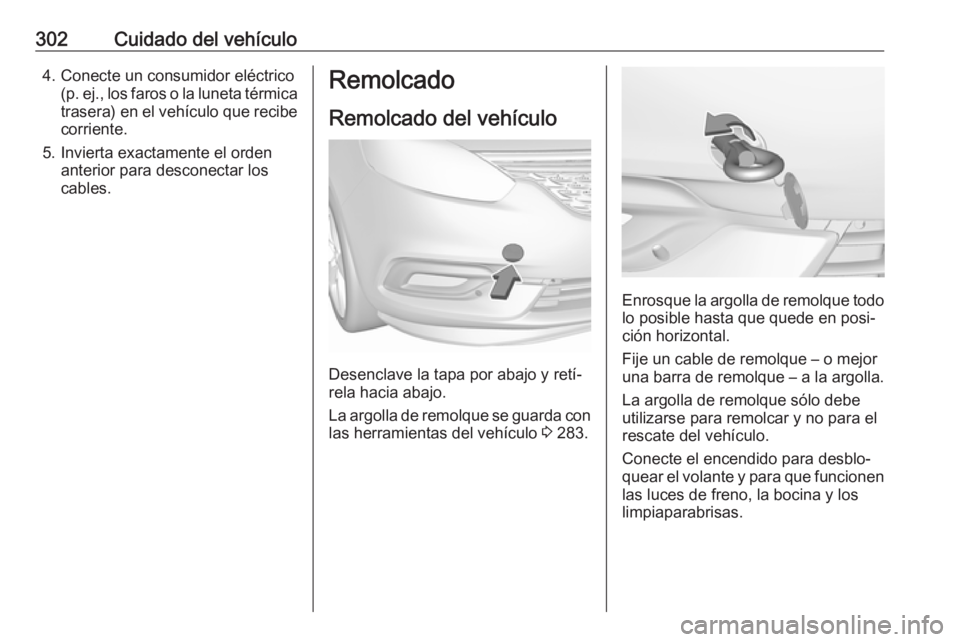

302Cuidado del vehículo4. Conecte un consumidor eléctrico(p. ej., los faros o la luneta térmica
trasera) en el vehículo que recibe corriente.
5. Invierta exactamente el orden anterior para desconectar los
cables.Remolcado
Remolcado del vehículo
Desenclave la tapa por abajo y retí‐
rela hacia abajo.
La argolla de remolque se guarda con las herramientas del vehículo 3 283.
Enrosque la argolla de remolque todo
lo posible hasta que quede en posi‐
ción horizontal.
Fije un cable de remolque – o mejor
una barra de remolque – a la argolla.
La argolla de remolque sólo debe
utilizarse para remolcar y no para el
rescate del vehículo.
Conecte el encendido para desblo‐
quear el volante y para que funcionen
las luces de freno, la bocina y los
limpiaparabrisas.

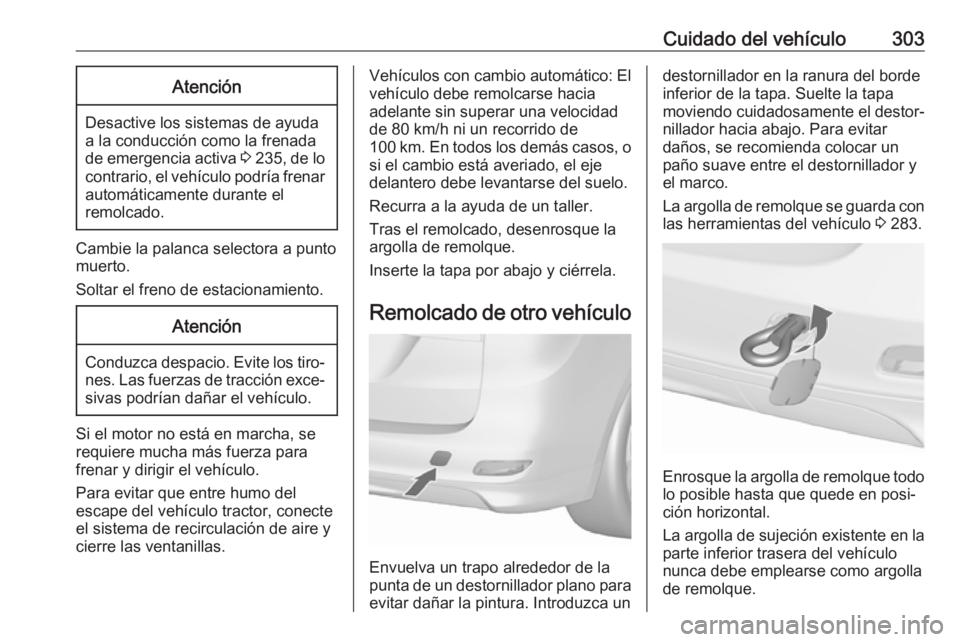

Cuidado del vehículo303Atención
Desactive los sistemas de ayuda
a la conducción como la frenada
de emergencia activa 3 235 , de lo
contrario, el vehículo podría frenar automáticamente durante el
remolcado.
Cambie la palanca selectora a punto muerto.
Soltar el freno de estacionamiento.
Atención
Conduzca despacio. Evite los tiro‐ nes. Las fuerzas de tracción exce‐
sivas podrían dañar el vehículo.
Si el motor no está en marcha, se
requiere mucha más fuerza para
frenar y dirigir el vehículo.
Para evitar que entre humo del
escape del vehículo tractor, conecte
el sistema de recirculación de aire y
cierre las ventanillas.
Vehículos con cambio automático: El
vehículo debe remolcarse hacia
adelante sin superar una velocidad
de 80 km/h ni un recorrido de
100 km. En todos los demás casos, o si el cambio está averiado, el eje
delantero debe levantarse del suelo.
Recurra a la ayuda de un taller.
Tras el remolcado, desenrosque la
argolla de remolque.
Inserte la tapa por abajo y ciérrela.
Remolcado de otro vehículo
Envuelva un trapo alrededor de la
punta de un destornillador plano para evitar dañar la pintura. Introduzca un
destornillador en la ranura del borde
inferior de la tapa. Suelte la tapa
moviendo cuidadosamente el destor‐
nillador hacia abajo. Para evitar
daños, se recomienda colocar un
paño suave entre el destornillador y
el marco.
La argolla de remolque se guarda con las herramientas del vehículo 3 283.
Enrosque la argolla de remolque todo
lo posible hasta que quede en posi‐
ción horizontal.
La argolla de sujeción existente en la
parte inferior trasera del vehículo
nunca debe emplearse como argolla
de remolque.

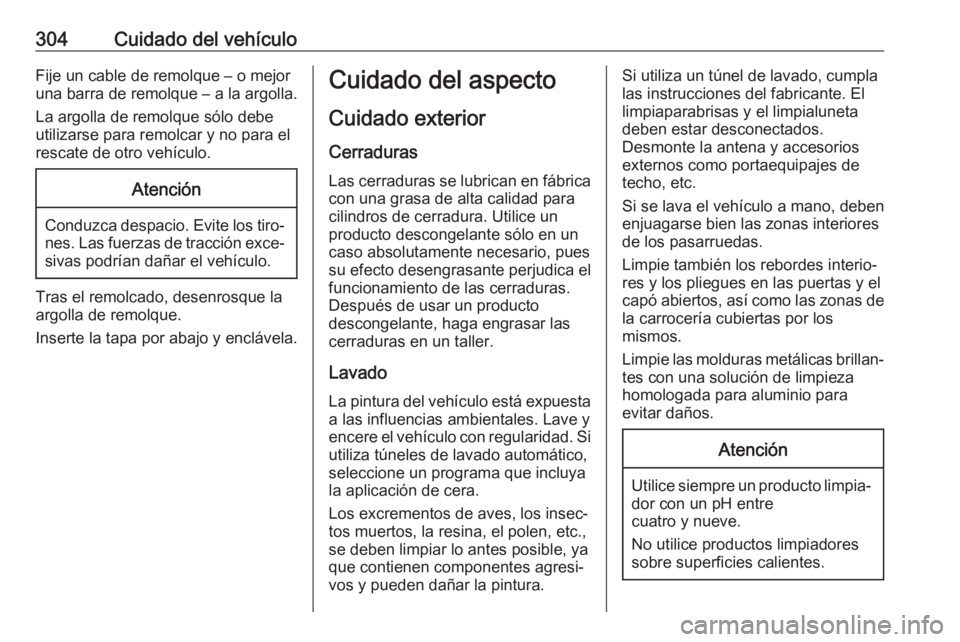

304Cuidado del vehículoFije un cable de remolque – o mejor
una barra de remolque – a la argolla.
La argolla de remolque sólo debe
utilizarse para remolcar y no para el
rescate de otro vehículo.Atención
Conduzca despacio. Evite los tiro‐ nes. Las fuerzas de tracción exce‐
sivas podrían dañar el vehículo.
Tras el remolcado, desenrosque la
argolla de remolque.
Inserte la tapa por abajo y enclávela.
Cuidado del aspecto
Cuidado exteriorCerraduras
Las cerraduras se lubrican en fábrica
con una grasa de alta calidad para
cilindros de cerradura. Utilice un
producto descongelante sólo en un caso absolutamente necesario, puessu efecto desengrasante perjudica el
funcionamiento de las cerraduras.
Después de usar un producto
descongelante, haga engrasar las
cerraduras en un taller.
Lavado La pintura del vehículo está expuestaa las influencias ambientales. Lave y
encere el vehículo con regularidad. Si
utiliza túneles de lavado automático,
seleccione un programa que incluya
la aplicación de cera.
Los excrementos de aves, los insec‐ tos muertos, la resina, el polen, etc.,
se deben limpiar lo antes posible, ya
que contienen componentes agresi‐
vos y pueden dañar la pintura.Si utiliza un túnel de lavado, cumpla
las instrucciones del fabricante. El
limpiaparabrisas y el limpialuneta
deben estar desconectados.
Desmonte la antena y accesorios
externos como portaequipajes de
techo, etc.
Si se lava el vehículo a mano, deben enjuagarse bien las zonas interiores de los pasarruedas.
Limpie también los rebordes interio‐
res y los pliegues en las puertas y el
capó abiertos, así como las zonas de la carrocería cubiertas por los
mismos.
Limpie las molduras metálicas brillan‐ tes con una solución de limpieza
homologada para aluminio para
evitar daños.Atención
Utilice siempre un producto limpia‐ dor con un pH entre
cuatro y nueve.
No utilice productos limpiadores
sobre superficies calientes.

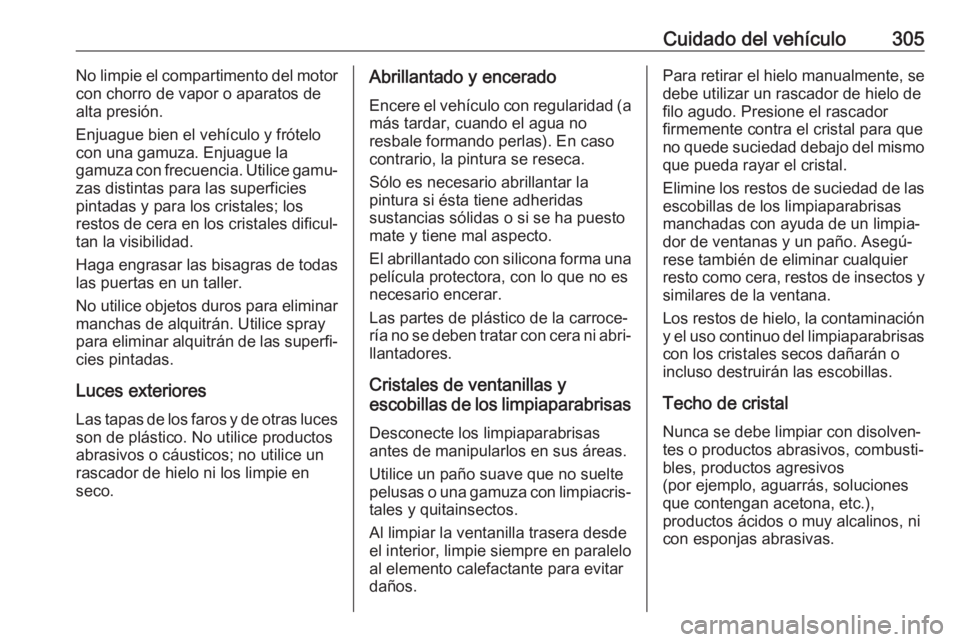

Cuidado del vehículo305No limpie el compartimento del motor
con chorro de vapor o aparatos de
alta presión.
Enjuague bien el vehículo y frótelo con una gamuza. Enjuague la
gamuza con frecuencia. Utilice gamu‐
zas distintas para las superficies
pintadas y para los cristales; los
restos de cera en los cristales dificul‐
tan la visibilidad.
Haga engrasar las bisagras de todas
las puertas en un taller.
No utilice objetos duros para eliminar manchas de alquitrán. Utilice spray
para eliminar alquitrán de las superfi‐ cies pintadas.
Luces exteriores Las tapas de los faros y de otras luces
son de plástico. No utilice productos
abrasivos o cáusticos; no utilice un
rascador de hielo ni los limpie en
seco.Abrillantado y encerado
Encere el vehículo con regularidad (a
más tardar, cuando el agua no
resbale formando perlas). En caso
contrario, la pintura se reseca.
Sólo es necesario abrillantar la
pintura si ésta tiene adheridas
sustancias sólidas o si se ha puesto
mate y tiene mal aspecto.
El abrillantado con silicona forma una película protectora, con lo que no es
necesario encerar.
Las partes de plástico de la carroce‐
ría no se deben tratar con cera ni abri‐
llantadores.
Cristales de ventanillas y
escobillas de los limpiaparabrisas
Desconecte los limpiaparabrisas
antes de manipularlos en sus áreas.
Utilice un paño suave que no suelte
pelusas o una gamuza con limpiacris‐
tales y quitainsectos.
Al limpiar la ventanilla trasera desde
el interior, limpie siempre en paralelo
al elemento calefactante para evitar
daños.Para retirar el hielo manualmente, se
debe utilizar un rascador de hielo de
filo agudo. Presione el rascador
firmemente contra el cristal para que
no quede suciedad debajo del mismo que pueda rayar el cristal.
Elimine los restos de suciedad de las escobillas de los limpiaparabrisas
manchadas con ayuda de un limpia‐
dor de ventanas y un paño. Asegú‐
rese también de eliminar cualquier
resto como cera, restos de insectos y
similares de la ventana.
Los restos de hielo, la contaminación
y el uso continuo del limpiaparabrisas con los cristales secos dañarán o
incluso destruirán las escobillas.
Techo de cristalNunca se debe limpiar con disolven‐
tes o productos abrasivos, combusti‐
bles, productos agresivos
(por ejemplo, aguarrás, soluciones que contengan acetona, etc.),
productos ácidos o muy alcalinos, ni
con esponjas abrasivas.

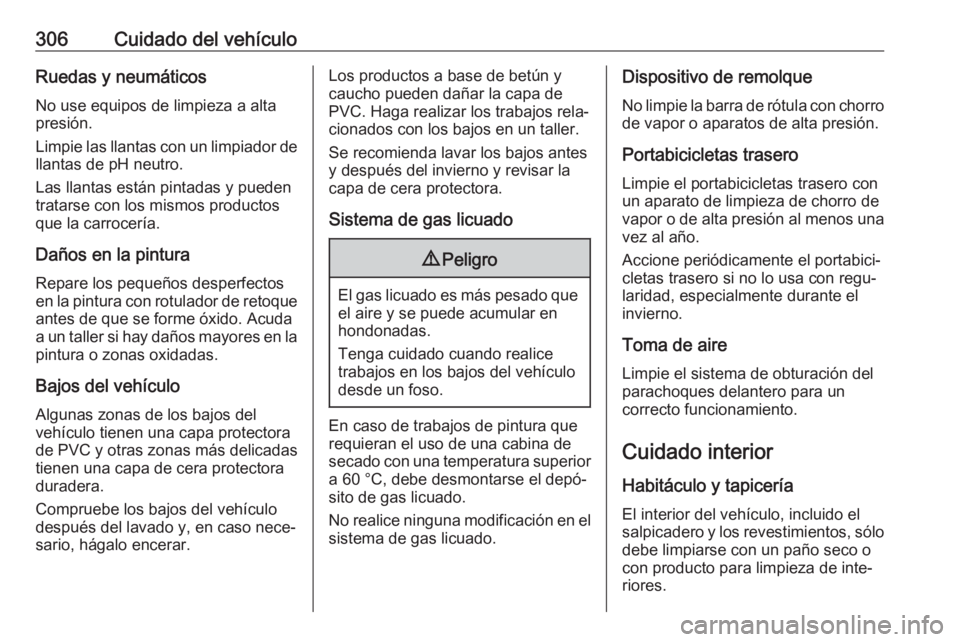

306Cuidado del vehículoRuedas y neumáticosNo use equipos de limpieza a alta
presión.
Limpie las llantas con un limpiador de llantas de pH neutro.
Las llantas están pintadas y pueden
tratarse con los mismos productos
que la carrocería.
Daños en la pintura
Repare los pequeños desperfectos en la pintura con rotulador de retoque antes de que se forme óxido. Acuda
a un taller si hay daños mayores en la pintura o zonas oxidadas.
Bajos del vehículo
Algunas zonas de los bajos del
vehículo tienen una capa protectora
de PVC y otras zonas más delicadas
tienen una capa de cera protectora
duradera.
Compruebe los bajos del vehículo
después del lavado y, en caso nece‐
sario, hágalo encerar.Los productos a base de betún y
caucho pueden dañar la capa de
PVC. Haga realizar los trabajos rela‐
cionados con los bajos en un taller.
Se recomienda lavar los bajos antes
y después del invierno y revisar la
capa de cera protectora.
Sistema de gas licuado9 Peligro
El gas licuado es más pesado que
el aire y se puede acumular en
hondonadas.
Tenga cuidado cuando realice
trabajos en los bajos del vehículo
desde un foso.
En caso de trabajos de pintura que
requieran el uso de una cabina de
secado con una temperatura superior
a 60 °C, debe desmontarse el depó‐
sito de gas licuado.
No realice ninguna modificación en el
sistema de gas licuado.
Dispositivo de remolque
No limpie la barra de rótula con chorro
de vapor o aparatos de alta presión.
Portabicicletas trasero Limpie el portabicicletas trasero con
un aparato de limpieza de chorro de
vapor o de alta presión al menos una
vez al año.
Accione periódicamente el portabici‐
cletas trasero si no lo usa con regu‐
laridad, especialmente durante el
invierno.
Toma de aire
Limpie el sistema de obturación del
parachoques delantero para un
correcto funcionamiento.
Cuidado interior Habitáculo y tapiceríaEl interior del vehículo, incluido el
salpicadero y los revestimientos, sólo
debe limpiarse con un paño seco o
con producto para limpieza de inte‐
riores.

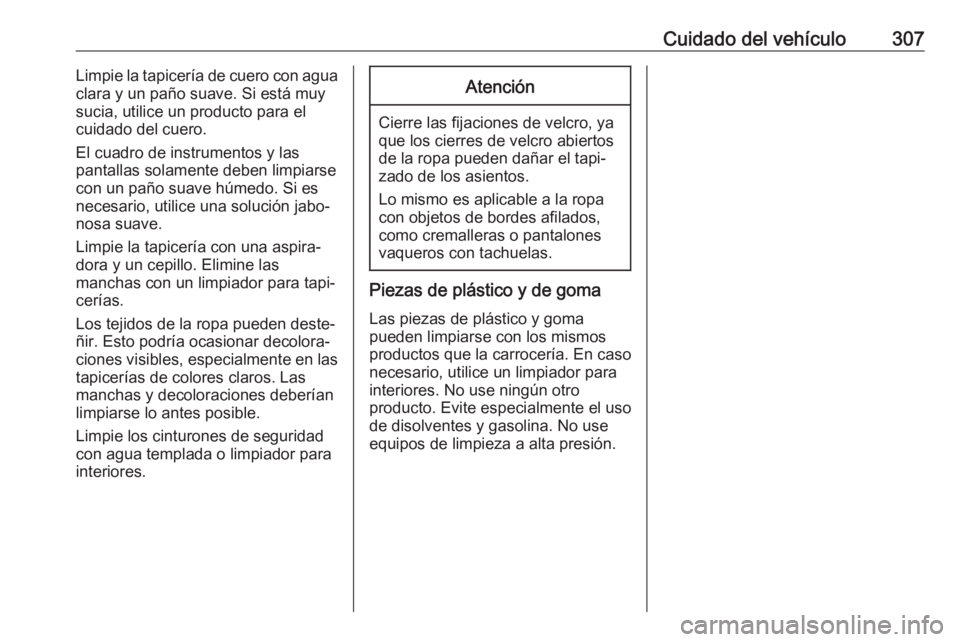

Cuidado del vehículo307Limpie la tapicería de cuero con agua
clara y un paño suave. Si está muy
sucia, utilice un producto para el
cuidado del cuero.
El cuadro de instrumentos y las
pantallas solamente deben limpiarse
con un paño suave húmedo. Si es
necesario, utilice una solución jabo‐
nosa suave.
Limpie la tapicería con una aspira‐ dora y un cepillo. Elimine las
manchas con un limpiador para tapi‐ cerías.
Los tejidos de la ropa pueden deste‐
ñir. Esto podría ocasionar decolora‐
ciones visibles, especialmente en las
tapicerías de colores claros. Las
manchas y decoloraciones deberían
limpiarse lo antes posible.
Limpie los cinturones de seguridad
con agua templada o limpiador para
interiores.Atención
Cierre las fijaciones de velcro, ya
que los cierres de velcro abiertos de la ropa pueden dañar el tapi‐
zado de los asientos.
Lo mismo es aplicable a la ropa
con objetos de bordes afilados,
como cremalleras o pantalones
vaqueros con tachuelas.
Piezas de plástico y de goma
Las piezas de plástico y goma
pueden limpiarse con los mismos
productos que la carrocería. En caso
necesario, utilice un limpiador para
interiores. No use ningún otro
producto. Evite especialmente el uso
de disolventes y gasolina. No use
equipos de limpieza a alta presión.

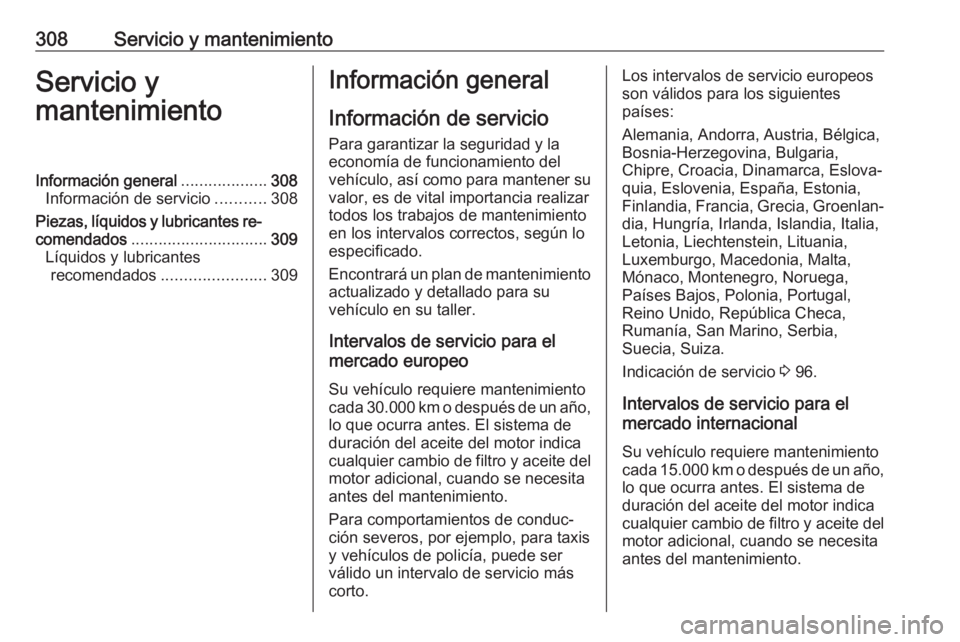

308Servicio y mantenimientoServicio y
mantenimientoInformación general ...................308
Información de servicio ...........308
Piezas, líquidos y lubricantes re‐
comendados .............................. 309
Líquidos y lubricantes recomendados ....................... 309Información general
Información de servicio
Para garantizar la seguridad y la
economía de funcionamiento del
vehículo, así como para mantener su
valor, es de vital importancia realizar
todos los trabajos de mantenimiento
en los intervalos correctos, según lo
especificado.
Encontrará un plan de mantenimiento actualizado y detallado para su
vehículo en su taller.
Intervalos de servicio para el
mercado europeo
Su vehículo requiere mantenimiento
cada 30.000 km o después de un año, lo que ocurra antes. El sistema de
duración del aceite del motor indica
cualquier cambio de filtro y aceite del
motor adicional, cuando se necesita
antes del mantenimiento.
Para comportamientos de conduc‐
ción severos, por ejemplo, para taxis
y vehículos de policía, puede ser
válido un intervalo de servicio más
corto.Los intervalos de servicio europeos son válidos para los siguientes
países:
Alemania, Andorra, Austria, Bélgica,
Bosnia-Herzegovina, Bulgaria,
Chipre, Croacia, Dinamarca, Eslova‐
quia, Eslovenia, España, Estonia,
Finlandia, Francia, Grecia, Groenlan‐ dia, Hungría, Irlanda, Islandia, Italia,
Letonia, Liechtenstein, Lituania,
Luxemburgo, Macedonia, Malta,
Mónaco, Montenegro, Noruega,
Países Bajos, Polonia, Portugal,
Reino Unido, República Checa,
Rumanía, San Marino, Serbia,
Suecia, Suiza.
Indicación de servicio 3 96.
Intervalos de servicio para el
mercado internacional
Su vehículo requiere mantenimiento
cada 15.000 km o después de un año, lo que ocurra antes. El sistema de
duración del aceite del motor indica
cualquier cambio de filtro y aceite del
motor adicional, cuando se necesita
antes del mantenimiento.
