OPEL ZAFIRA C 2019 Manual de Instruções (in Portugues)

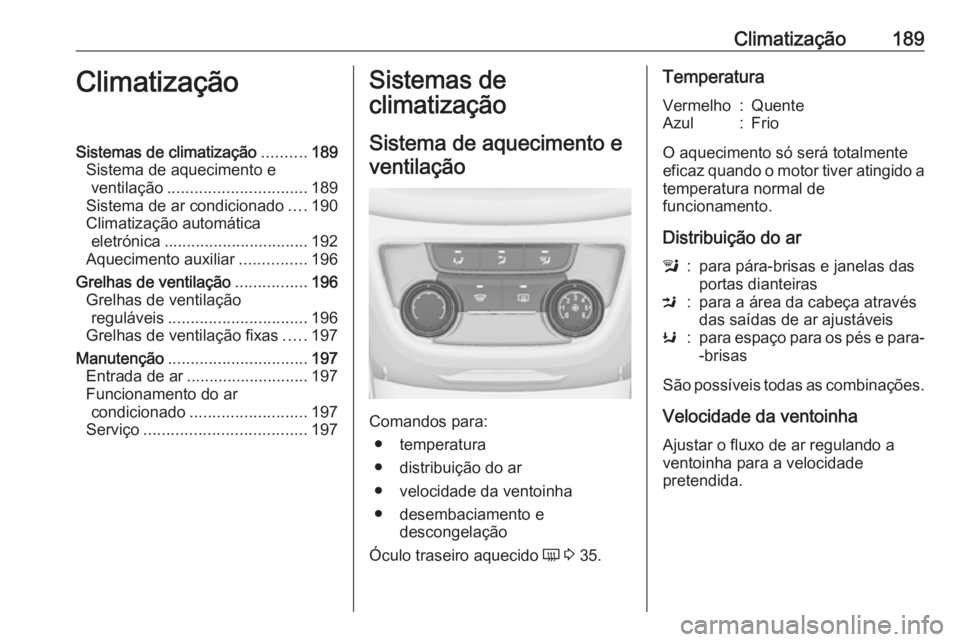

Climatização189ClimatizaçãoSistemas de climatização..........189
Sistema de aquecimento e ventilação ............................... 189
Sistema de ar condicionado ....190
Climatização automática eletrónica ................................ 192
Aquecimento auxiliar ...............196
Grelhas de ventilação ................196
Grelhas de ventilação reguláveis ............................... 196
Grelhas de ventilação fixas .....197
Manutenção ............................... 197
Entrada de ar ........................... 197
Funcionamento do ar condicionado .......................... 197
Serviço .................................... 197Sistemas de
climatização
Sistema de aquecimento e
ventilação
Comandos para: ● temperatura
● distribuição do ar
● velocidade da ventoinha
● desembaciamento e descongelação
Óculo traseiro aquecido Ü 3 35.
TemperaturaVermelho:QuenteAzul:Frio
O aquecimento só será totalmente
eficaz quando o motor tiver atingido a temperatura normal de
funcionamento.
Distribuição do ar
l:para pára-brisas e janelas das
portas dianteirasM:para a área da cabeça através
das saídas de ar ajustáveisK:para espaço para os pés e para- -brisas
São possíveis todas as combinações.
Velocidade da ventoinha
Ajustar o fluxo de ar regulando a
ventoinha para a velocidade
pretendida.

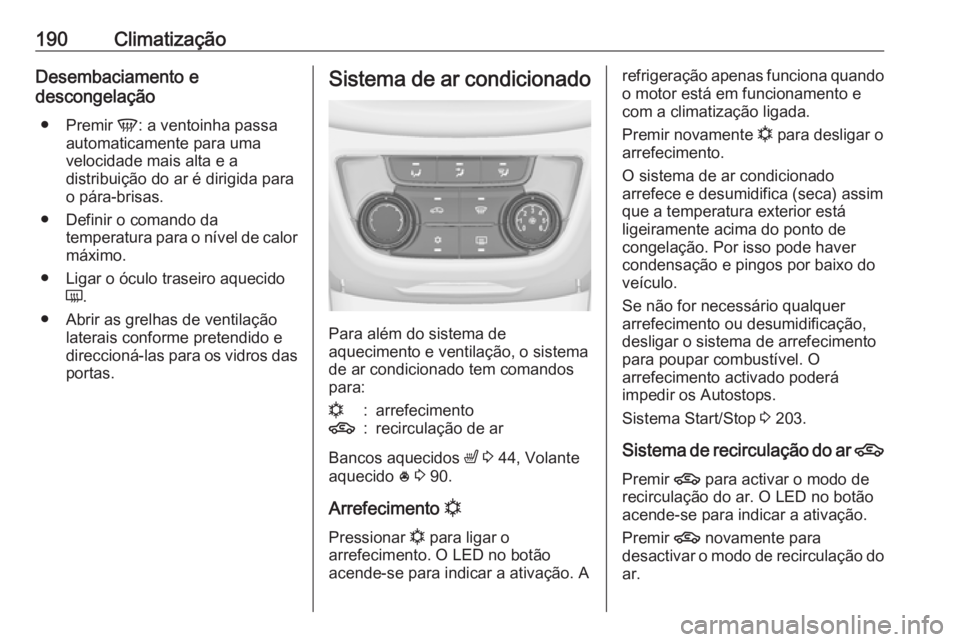

190ClimatizaçãoDesembaciamento e
descongelação
● Premir V: a ventoinha passa
automaticamente para uma
velocidade mais alta e a
distribuição do ar é dirigida para
o pára-brisas.
● Definir o comando da temperatura para o nível de calor
máximo.
● Ligar o óculo traseiro aquecido Ü.
● Abrir as grelhas de ventilação laterais conforme pretendido e
direccioná-las para os vidros das
portas.Sistema de ar condicionado
Para além do sistema de
aquecimento e ventilação, o sistema
de ar condicionado tem comandos
para:
n:arrefecimento4:recirculação de ar
Bancos aquecidos ß 3 44, Volante
aquecido * 3 90.
Arrefecimento n
Pressionar n para ligar o
arrefecimento. O LED no botão
acende-se para indicar a ativação. A
refrigeração apenas funciona quando o motor está em funcionamento e
com a climatização ligada.
Premir novamente n para desligar o
arrefecimento.
O sistema de ar condicionado
arrefece e desumidifica (seca) assim
que a temperatura exterior está
ligeiramente acima do ponto de
congelação. Por isso pode haver
condensação e pingos por baixo do
veículo.
Se não for necessário qualquer
arrefecimento ou desumidificação,
desligar o sistema de arrefecimento
para poupar combustível. O
arrefecimento activado poderá
impedir os Autostops.
Sistema Start/Stop 3 203.
Sistema de recirculação do ar 4
Premir 4 para activar o modo de
recirculação do ar. O LED no botão
acende-se para indicar a ativação.
Premir 4 novamente para
desactivar o modo de recirculação do ar.

Climatização1919Aviso
O movimento de ar fresco é
reduzido no modo de recirculação. No funcionamento sem
arrefecimento a humidade do ar
aumenta, pelo que os vidros
podem embaciar-se pelo interior. A qualidade do ar do habitáculo
deteriora-se e os ocupantes
podem sentir sonolência.
Em condições de ar ambiente quente
e muito húmido, o para-brisas poderá
ficar embaciado no exterior quando
ar frio é dirigido para o mesmo. Se o
pára-brisas ficar embaciado no
exterior, activar o limpa pára-brisas e
desactivar o l.
Arrefecimento máximo Abrir as janelas por breves instantespara que o ar quente se disperse
rapidamente.
● Ligar o arrefecimento n.
● Sistema de recirculação de ar 4 ligado.
● Pressionar o interruptor de
distribuição de ar M.
● Regular o comando da temperatura para o nível de frio
máximo.
● Regular a velocidade da ventoinha para o nível máximo.
● Abrir todas as saídas de ar.
Desembaciamento e
descongelação dos vidros V
●
Premir V: a ventoinha passa
automaticamente para uma
velocidade mais alta e a
distribuição do ar é dirigida para
o pára-brisas.
● Definir o comando da temperatura para o nível de calor
máximo.
● Ligar o óculo traseiro aquecido Ü.
● Abrir as grelhas de ventilação laterais conforme pretendido e
direccioná-las para os vidros das
portas.
Advertência
Se V for premido com o motor a
trabalhar, um Autostop será
impedido até V ser novamente
premido.
Se l for premido com a ventoinha
e o motor ligados, um Autostop será
impedido até que l seja novamente
premido ou a ventoinha desligada.
Se V for premido com o motor em
Autostop, o motor será ligado
automaticamente.
Se l for premido com a ventoinha
ligada e o motor em Autostop, o motor será ligado automaticamente.
Sistema Start/Stop 3 203.

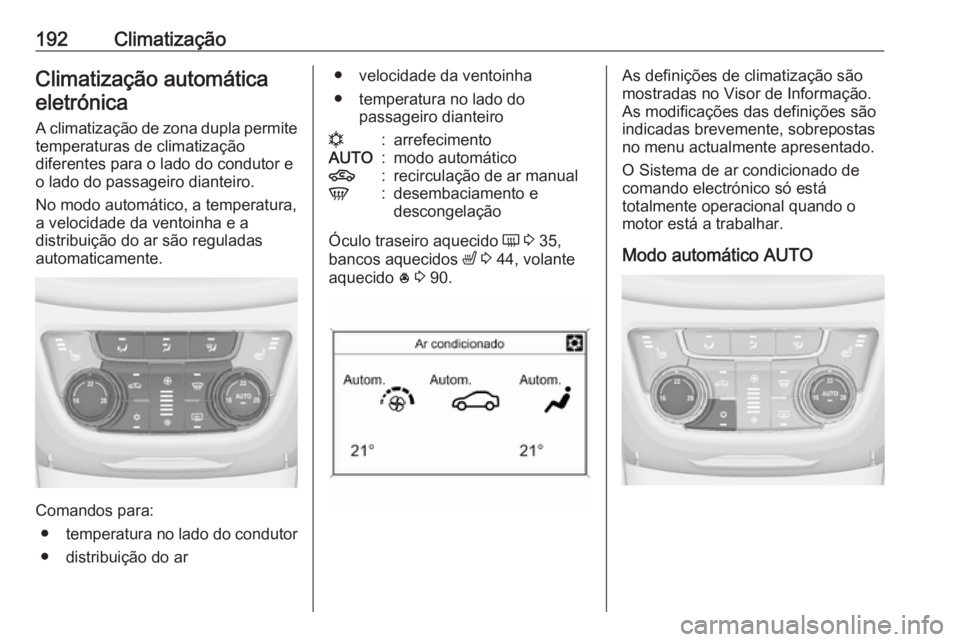

192ClimatizaçãoClimatização automáticaeletrónica
A climatização de zona dupla permite
temperaturas de climatização
diferentes para o lado do condutor e o lado do passageiro dianteiro.
No modo automático, a temperatura,
a velocidade da ventoinha e a
distribuição do ar são reguladas
automaticamente.
Comandos para:
● temperatura no lado do condutor
● distribuição do ar
● velocidade da ventoinha
● temperatura no lado do passageiro dianteiron:arrefecimentoAUTO:modo automático4:recirculação de ar manualV:desembaciamento e
descongelação
Óculo traseiro aquecido Ü 3 35,
bancos aquecidos ß 3 44, volante
aquecido * 3 90.
As definições de climatização são
mostradas no Visor de Informação.
As modificações das definições são
indicadas brevemente, sobrepostas
no menu actualmente apresentado.
O Sistema de ar condicionado de
comando electrónico só está
totalmente operacional quando o
motor está a trabalhar.
Modo automático AUTO

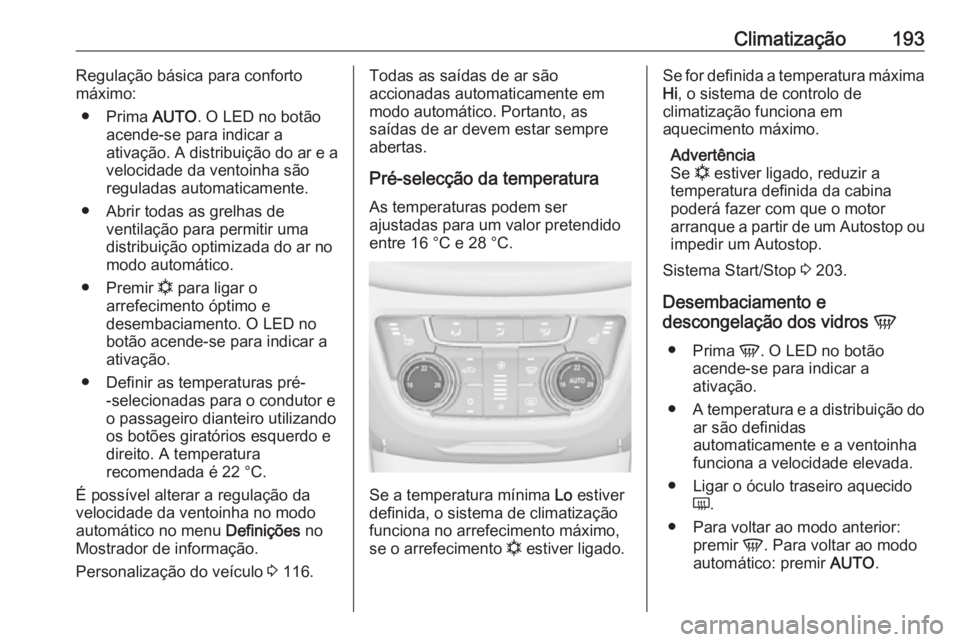

Climatização193Regulação básica para conforto
máximo:
● Prima AUTO. O LED no botão
acende-se para indicar a
ativação. A distribuição do ar e a
velocidade da ventoinha são reguladas automaticamente.
● Abrir todas as grelhas de ventilação para permitir uma
distribuição optimizada do ar no
modo automático.
● Premir n para ligar o
arrefecimento óptimo e
desembaciamento. O LED no botão acende-se para indicar a
ativação.
● Definir as temperaturas pré- -selecionadas para o condutor e
o passageiro dianteiro utilizando
os botões giratórios esquerdo e
direito. A temperatura
recomendada é 22 °C.
É possível alterar a regulação da
velocidade da ventoinha no modo
automático no menu Definições no
Mostrador de informação.
Personalização do veículo 3 116.Todas as saídas de ar são
accionadas automaticamente em
modo automático. Portanto, as
saídas de ar devem estar sempre
abertas.
Pré-selecção da temperatura
As temperaturas podem ser
ajustadas para um valor pretendido
entre 16 °C e 28 °C.
Se a temperatura mínima Lo estiver
definida, o sistema de climatização
funciona no arrefecimento máximo,
se o arrefecimento n estiver ligado.
Se for definida a temperatura máxima
Hi , o sistema de controlo de
climatização funciona em
aquecimento máximo.
Advertência
Se n estiver ligado, reduzir a
temperatura definida da cabina
poderá fazer com que o motor
arranque a partir de um Autostop ou
impedir um Autostop.
Sistema Start/Stop 3 203.
Desembaciamento e
descongelação dos vidros V
● Prima V. O LED no botão
acende-se para indicar a
ativação.
● A temperatura e a distribuição do
ar são definidas
automaticamente e a ventoinha
funciona a velocidade elevada.
● Ligar o óculo traseiro aquecido Ü.
● Para voltar ao modo anterior: premir V. Para voltar ao modo
automático: premir AUTO.

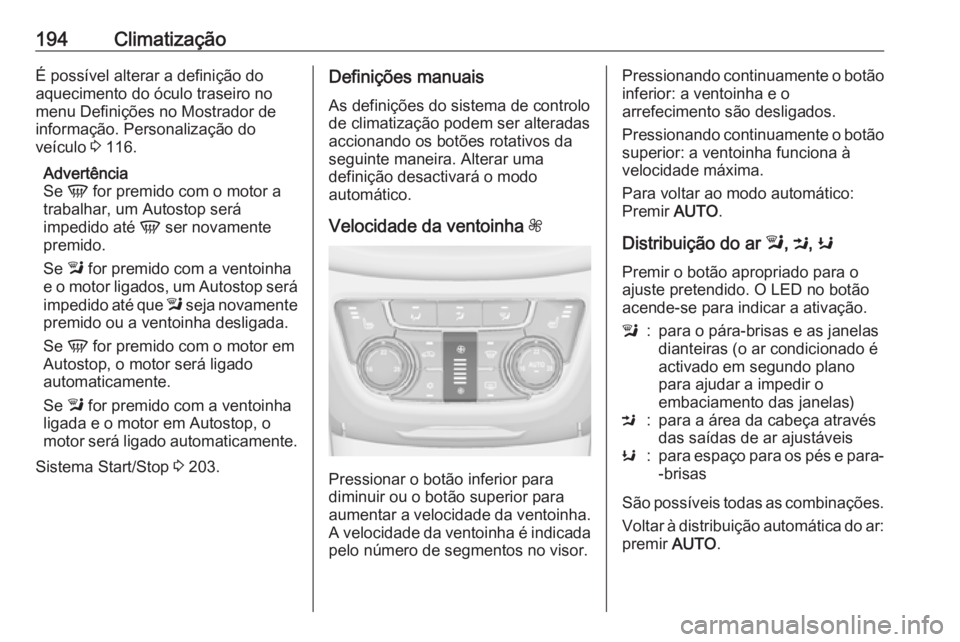

194ClimatizaçãoÉ possível alterar a definição doaquecimento do óculo traseiro no
menu Definições no Mostrador de
informação. Personalização do
veículo 3 116.
Advertência
Se V for premido com o motor a
trabalhar, um Autostop será
impedido até V ser novamente
premido.
Se l for premido com a ventoinha
e o motor ligados, um Autostop será
impedido até que l seja novamente
premido ou a ventoinha desligada.
Se V for premido com o motor em
Autostop, o motor será ligado
automaticamente.
Se l for premido com a ventoinha
ligada e o motor em Autostop, o
motor será ligado automaticamente.
Sistema Start/Stop 3 203.Definições manuais
As definições do sistema de controlo
de climatização podem ser alteradas
accionando os botões rotativos da
seguinte maneira. Alterar uma
definição desactivará o modo
automático.
Velocidade da ventoinha Z
Pressionar o botão inferior para
diminuir ou o botão superior para aumentar a velocidade da ventoinha.
A velocidade da ventoinha é indicada pelo número de segmentos no visor.
Pressionando continuamente o botão inferior: a ventoinha e o
arrefecimento são desligados.
Pressionando continuamente o botão
superior: a ventoinha funciona à velocidade máxima.
Para voltar ao modo automático: Premir AUTO.
Distribuição do ar l, M , K
Premir o botão apropriado para o ajuste pretendido. O LED no botão
acende-se para indicar a ativação.l:para o pára-brisas e as janelas
dianteiras (o ar condicionado é
activado em segundo plano
para ajudar a impedir o
embaciamento das janelas)M:para a área da cabeça através
das saídas de ar ajustáveisK:para espaço para os pés e para- -brisas
São possíveis todas as combinações.
Voltar à distribuição automática do ar: premir AUTO.

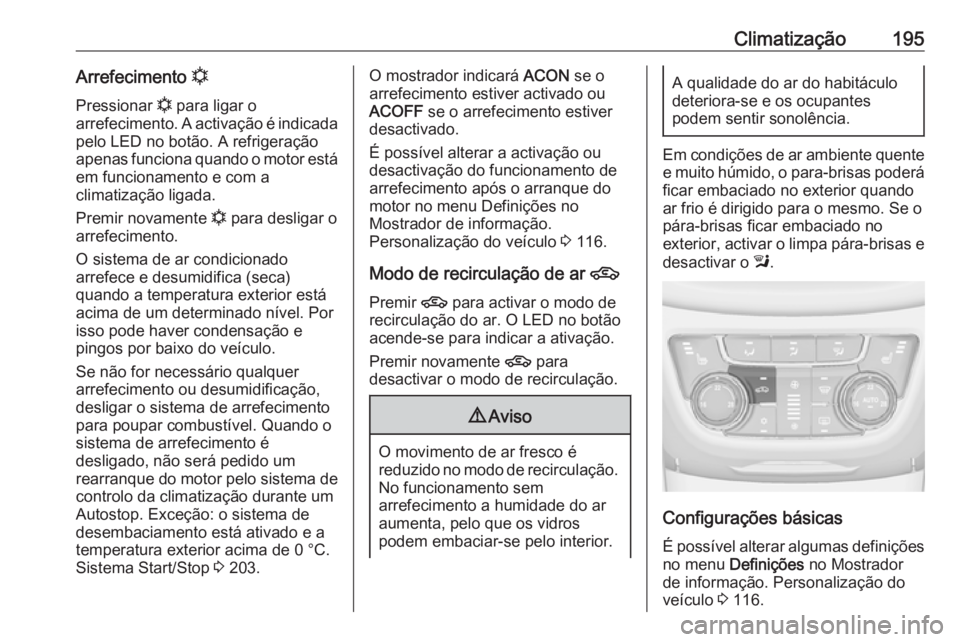

Climatização195Arrefecimento n
Pressionar n para ligar o
arrefecimento. A activação é indicada pelo LED no botão. A refrigeração
apenas funciona quando o motor está
em funcionamento e com a
climatização ligada.
Premir novamente n para desligar o
arrefecimento.
O sistema de ar condicionado
arrefece e desumidifica (seca)
quando a temperatura exterior está
acima de um determinado nível. Por
isso pode haver condensação e
pingos por baixo do veículo.
Se não for necessário qualquer
arrefecimento ou desumidificação,
desligar o sistema de arrefecimento
para poupar combustível. Quando o
sistema de arrefecimento é
desligado, não será pedido um
rearranque do motor pelo sistema de
controlo da climatização durante um
Autostop. Exceção: o sistema de
desembaciamento está ativado e a temperatura exterior acima de 0 °C.
Sistema Start/Stop 3 203.O mostrador indicará ACON se o
arrefecimento estiver activado ou
ACOFF se o arrefecimento estiver
desactivado.
É possível alterar a activação ou desactivação do funcionamento de
arrefecimento após o arranque do
motor no menu Definições no
Mostrador de informação.
Personalização do veículo 3 116.
Modo de recirculação de ar 4
Premir 4 para activar o modo de
recirculação do ar. O LED no botão
acende-se para indicar a ativação.
Premir novamente 4 para
desactivar o modo de recirculação.9 Aviso
O movimento de ar fresco é
reduzido no modo de recirculação. No funcionamento sem
arrefecimento a humidade do ar
aumenta, pelo que os vidros
podem embaciar-se pelo interior.
A qualidade do ar do habitáculo
deteriora-se e os ocupantes
podem sentir sonolência.
Em condições de ar ambiente quente
e muito húmido, o para-brisas poderá
ficar embaciado no exterior quando
ar frio é dirigido para o mesmo. Se o
pára-brisas ficar embaciado no
exterior, activar o limpa pára-brisas e
desactivar o l.
Configurações básicas
É possível alterar algumas definições
no menu Definições no Mostrador
de informação. Personalização do
veículo 3 116.

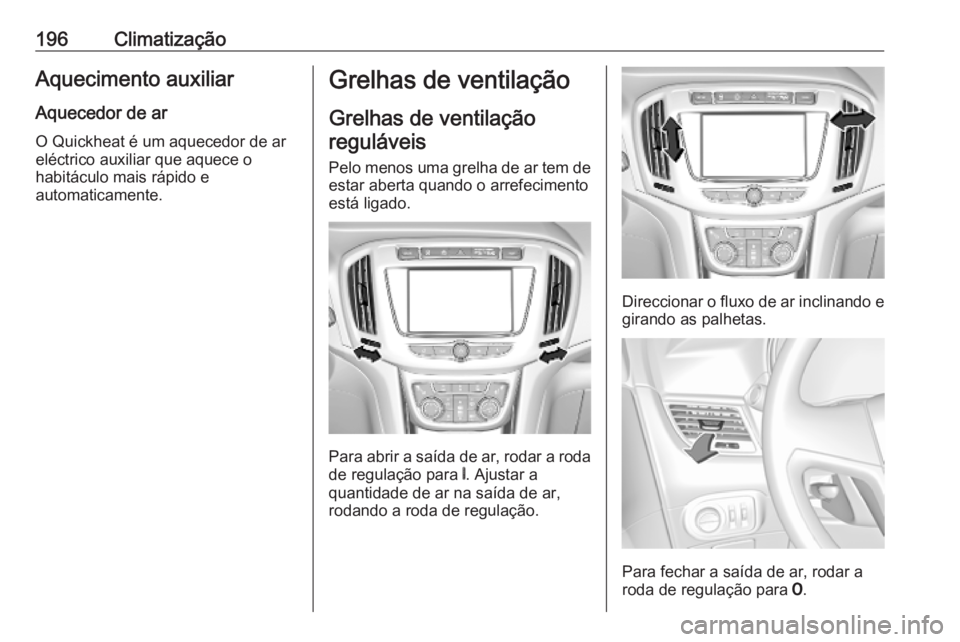

196ClimatizaçãoAquecimento auxiliarAquecedor de ar
O Quickheat é um aquecedor de ar
eléctrico auxiliar que aquece o
habitáculo mais rápido e
automaticamente.Grelhas de ventilação
Grelhas de ventilação reguláveis
Pelo menos uma grelha de ar tem de
estar aberta quando o arrefecimento
está ligado.
Para abrir a saída de ar, rodar a roda
de regulação para B. Ajustar a
quantidade de ar na saída de ar,
rodando a roda de regulação.
Direccionar o fluxo de ar inclinando e girando as palhetas.
Para fechar a saída de ar, rodar a
roda de regulação para 7.

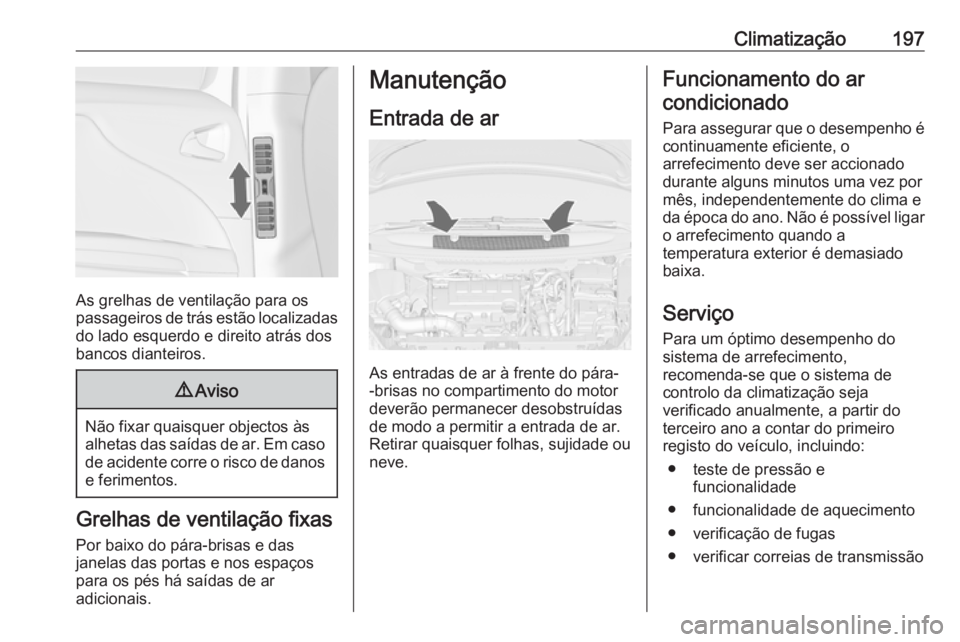

Climatização197
As grelhas de ventilação para os
passageiros de trás estão localizadas
do lado esquerdo e direito atrás dos
bancos dianteiros.
9 Aviso
Não fixar quaisquer objectos às
alhetas das saídas de ar. Em caso de acidente corre o risco de danos e ferimentos.
Grelhas de ventilação fixas
Por baixo do pára-brisas e das
janelas das portas e nos espaços
para os pés há saídas de ar
adicionais.
Manutenção
Entrada de ar
As entradas de ar à frente do pára-
-brisas no compartimento do motor
deverão permanecer desobstruídas
de modo a permitir a entrada de ar.
Retirar quaisquer folhas, sujidade ou
neve.
Funcionamento do ar
condicionado
Para assegurar que o desempenho é
continuamente eficiente, o
arrefecimento deve ser accionado
durante alguns minutos uma vez por
mês, independentemente do clima e
da época do ano. Não é possível ligar
o arrefecimento quando a
temperatura exterior é demasiado
baixa.
Serviço Para um óptimo desempenho dosistema de arrefecimento,
recomenda-se que o sistema de
controlo da climatização seja
verificado anualmente, a partir do
terceiro ano a contar do primeiro
registo do veículo, incluindo:
● teste de pressão e funcionalidade
● funcionalidade de aquecimento
● verificação de fugas
● verificar correias de transmissão

198Climatização● limpeza do condensador edrenagem do evaporador
● verificação do desempenho
Advertência
O líquido refrigerante R-134a
contém gases fluorados com efeito
de estufa.
