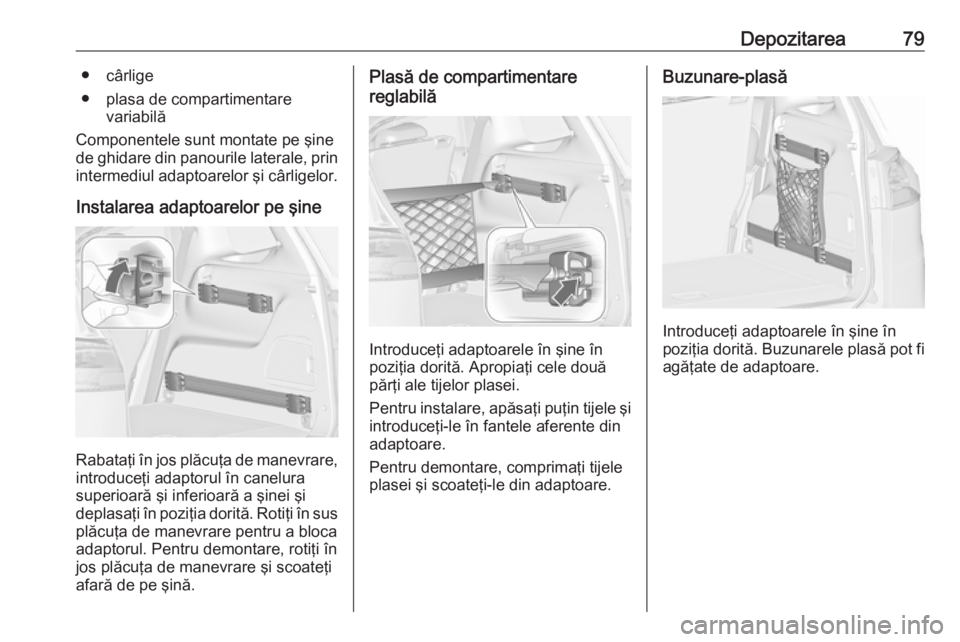

Depozitarea79● cârlige
● plasa de compartimentare variabilă
Componentele sunt montate pe şine
de ghidare din panourile laterale, prin
intermediul adaptoarelor şi cârligelor.
Instalarea adaptoarelor pe şine
Rabataţi în jos plăcuţa de manevrare, introduceţi adaptorul în canelura
superioară şi inferioară a şinei şi
deplasaţi în poziţia dorită. Rotiţi în sus
plăcuţa de manevrare pentru a bloca
adaptorul. Pentru demontare, rotiţi în
jos plăcuţa de manevrare şi scoateţi
afară de pe şină.
Plasă de compartimentare
reglabilă
Introduceţi adaptoarele în şine în
poziţia dorită. Apropiaţi cele două
părţi ale tijelor plasei.
Pentru instalare, apăsaţi puţin tijele şi
introduceţi-le în fantele aferente din
adaptoare.
Pentru demontare, comprimaţi tijele
plasei şi scoateţi-le din adaptoare.
Buzunare-plasă
Introduceţi adaptoarele în şine în
poziţia dorită. Buzunarele plasă pot fi
agăţate de adaptoare.

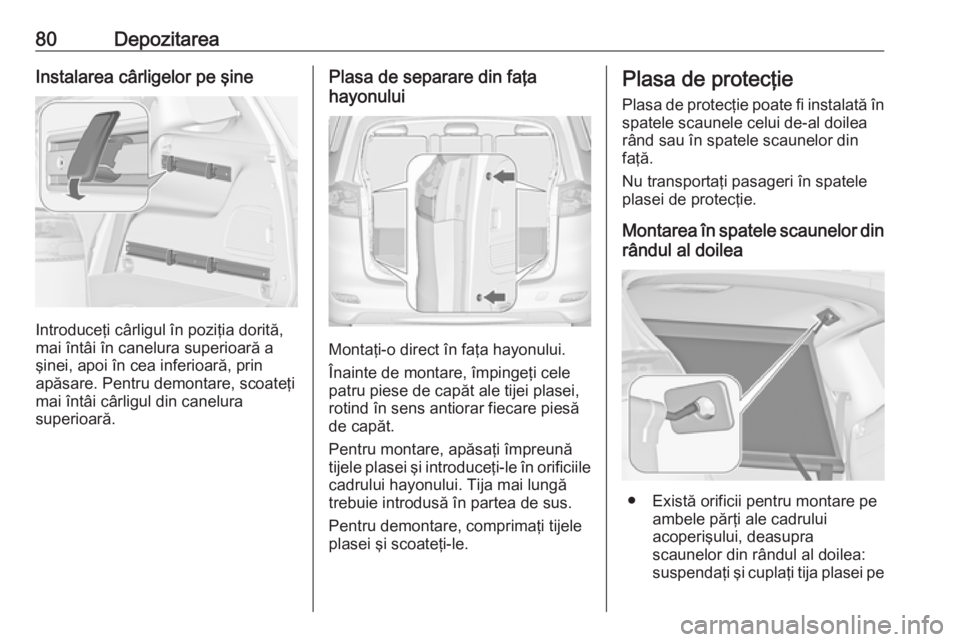

80DepozitareaInstalarea cârligelor pe şine
Introduceţi cârligul în poziţia dorită,
mai întâi în canelura superioară a
şinei, apoi în cea inferioară, prin
apăsare. Pentru demontare, scoateţi
mai întâi cârligul din canelura
superioară.
Plasa de separare din faţa
hayonului
Montaţi-o direct în faţa hayonului.
Înainte de montare, împingeţi cele
patru piese de capăt ale tijei plasei,
rotind în sens antiorar fiecare piesă
de capăt.
Pentru montare, apăsaţi împreună
tijele plasei şi introduceţi-le în orificiile cadrului hayonului. Tija mai lungă
trebuie introdusă în partea de sus.
Pentru demontare, comprimaţi tijele
plasei şi scoateţi-le.
Plasa de protecţie
Plasa de protecţie poate fi instalată în spatele scaunele celui de-al doilea
rând sau în spatele scaunelor din faţă.
Nu transportaţi pasageri în spatele
plasei de protecţie.
Montarea în spatele scaunelor din
rândul al doilea
● Există orificii pentru montare pe ambele părţi ale cadrului
acoperişului, deasupra
scaunelor din rândul al doilea:
suspendaţi şi cuplaţi tija plasei pe

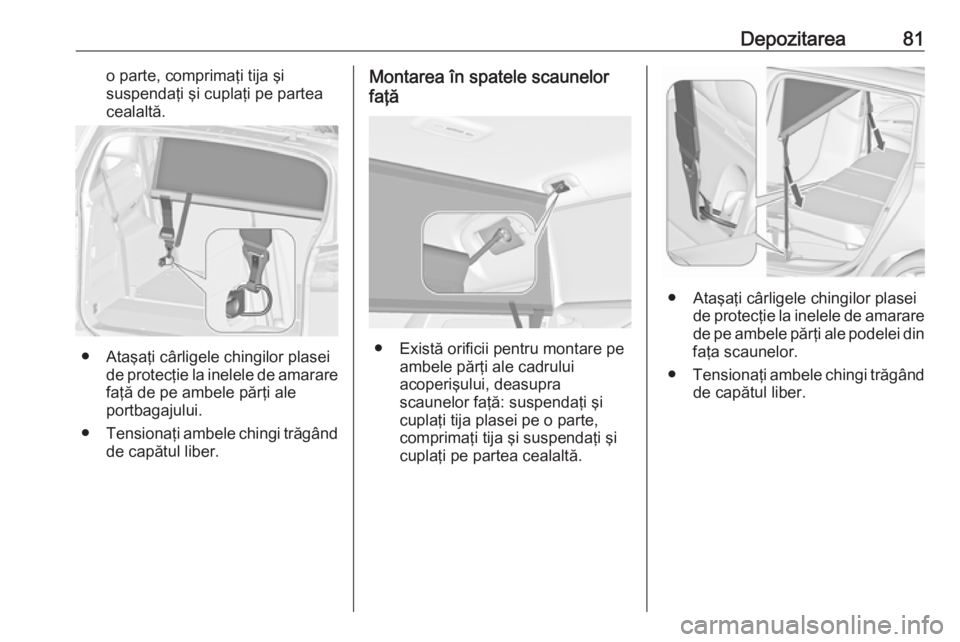

Depozitarea81o parte, comprimaţi tija şi
suspendaţi şi cuplaţi pe partea
cealaltă.
● Ataşaţi cârligele chingilor plasei de protecţie la inelele de amarare
faţă de pe ambele părţi ale
portbagajului.
● Tensionaţi ambele chingi trăgând
de capătul liber.
Montarea în spatele scaunelor
faţă
● Există orificii pentru montare pe ambele părţi ale cadrului
acoperişului, deasupra
scaunelor faţă: suspendaţi şi
cuplaţi tija plasei pe o parte,
comprimaţi tija şi suspendaţi şi cuplaţi pe partea cealaltă.
● Ataşaţi cârligele chingilor plasei de protecţie la inelele de amarare
de pe ambele părţi ale podelei din
faţa scaunelor.
● Tensionaţi ambele chingi trăgând
de capătul liber.

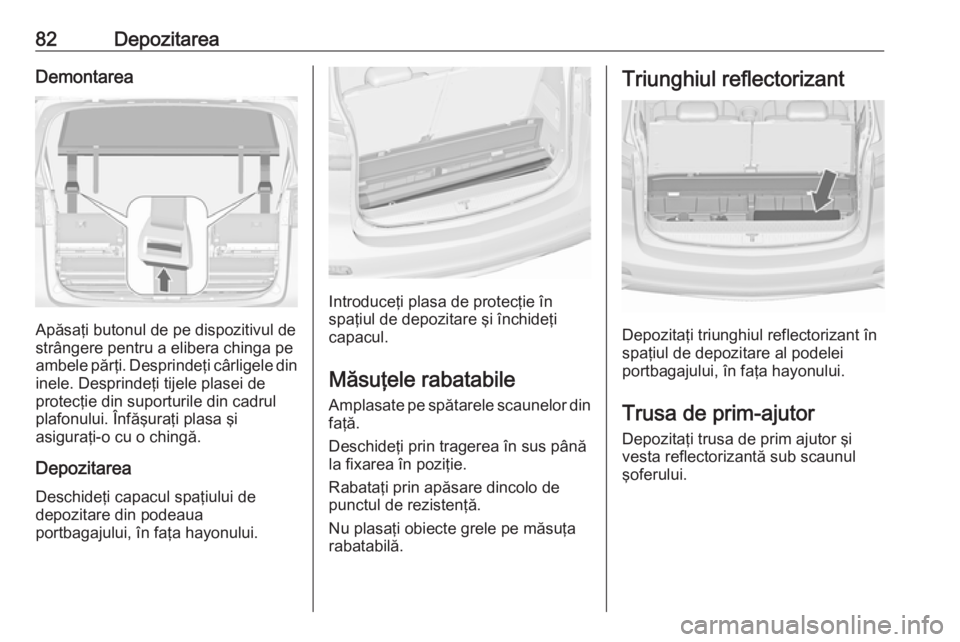

82DepozitareaDemontarea
Apăsaţi butonul de pe dispozitivul de
strângere pentru a elibera chinga pe
ambele părţi. Desprindeţi cârligele din
inele. Desprindeţi tijele plasei de
protecţie din suporturile din cadrul
plafonului. Înfăşuraţi plasa şi
asiguraţi-o cu o chingă.
Depozitarea
Deschideţi capacul spaţiului de
depozitare din podeaua
portbagajului, în faţa hayonului.
Introduceţi plasa de protecţie în
spaţiul de depozitare şi închideţi
capacul.
Măsuţele rabatabile
Amplasate pe spătarele scaunelor din faţă.
Deschideţi prin tragerea în sus până
la fixarea în poziţie.
Rabataţi prin apăsare dincolo de
punctul de rezistenţă.
Nu plasaţi obiecte grele pe măsuţa
rabatabilă.
Triunghiul reflectorizant
Depozitaţi triunghiul reflectorizant în
spaţiul de depozitare al podelei
portbagajului, în faţa hayonului.
Trusa de prim-ajutor Depozitaţi trusa de prim ajutor şivesta reflectorizantă sub scaunul
şoferului.

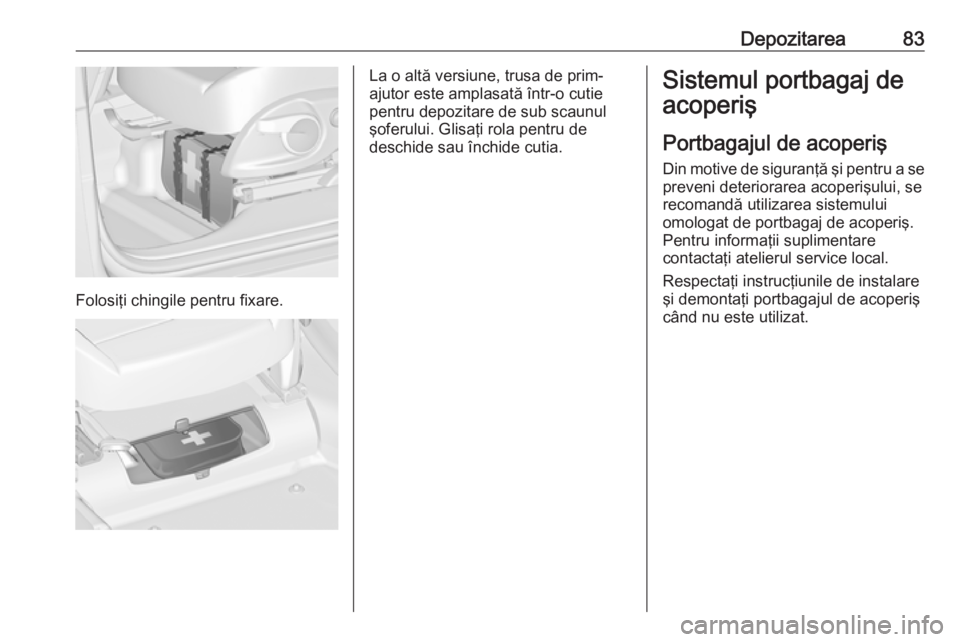

Depozitarea83
Folosiţi chingile pentru fixare.
La o altă versiune, trusa de prim-
ajutor este amplasată într-o cutie
pentru depozitare de sub scaunul
şoferului. Glisaţi rola pentru de
deschide sau închide cutia.Sistemul portbagaj de
acoperiş
Portbagajul de acoperiş
Din motive de siguranţă şi pentru a se preveni deteriorarea acoperişului, serecomandă utilizarea sistemului
omologat de portbagaj de acoperiş.
Pentru informaţii suplimentare
contactaţi atelierul service local.
Respectaţi instrucţiunile de instalare
şi demontaţi portbagajul de acoperiş
când nu este utilizat.

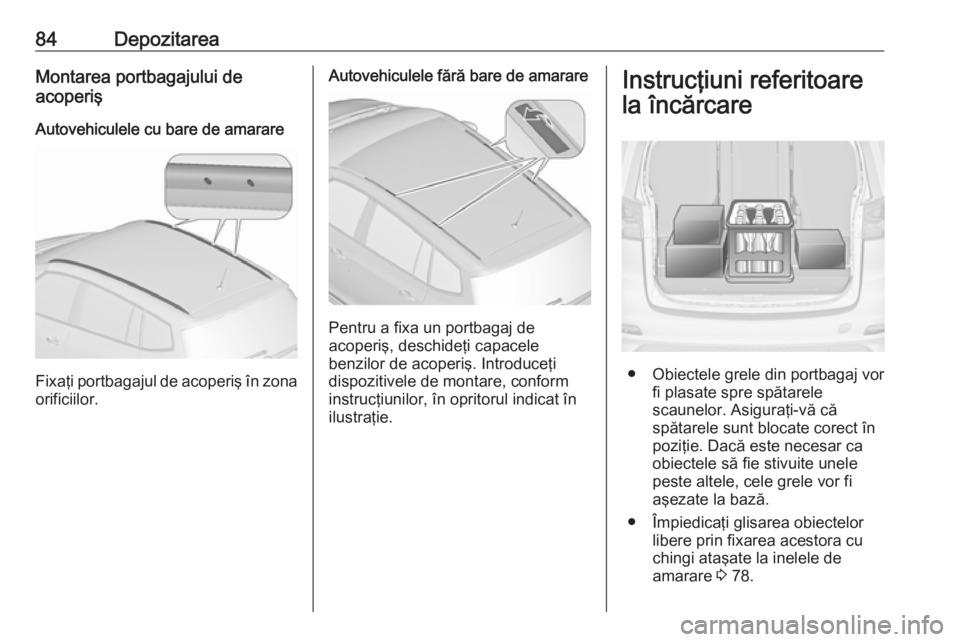

84DepozitareaMontarea portbagajului de
acoperiş
Autovehiculele cu bare de amarare
Fixaţi portbagajul de acoperiş în zona
orificiilor.
Autovehiculele fără bare de amarare
Pentru a fixa un portbagaj de
acoperiş, deschideţi capacele
benzilor de acoperiş. Introduceţi
dispozitivele de montare, conform instrucţiunilor, în opritorul indicat în
ilustraţie.
Instrucţiuni referitoare
la încărcare
● Obiectele grele din portbagaj vor fi plasate spre spătarele
scaunelor. Asiguraţi-vă că
spătarele sunt blocate corect în
poziţie. Dacă este necesar ca
obiectele să fie stivuite unele
peste altele, cele grele vor fi
aşezate la bază.
● Împiedicaţi glisarea obiectelor libere prin fixarea acestora cu
chingi ataşate la inelele de
amarare 3 78.

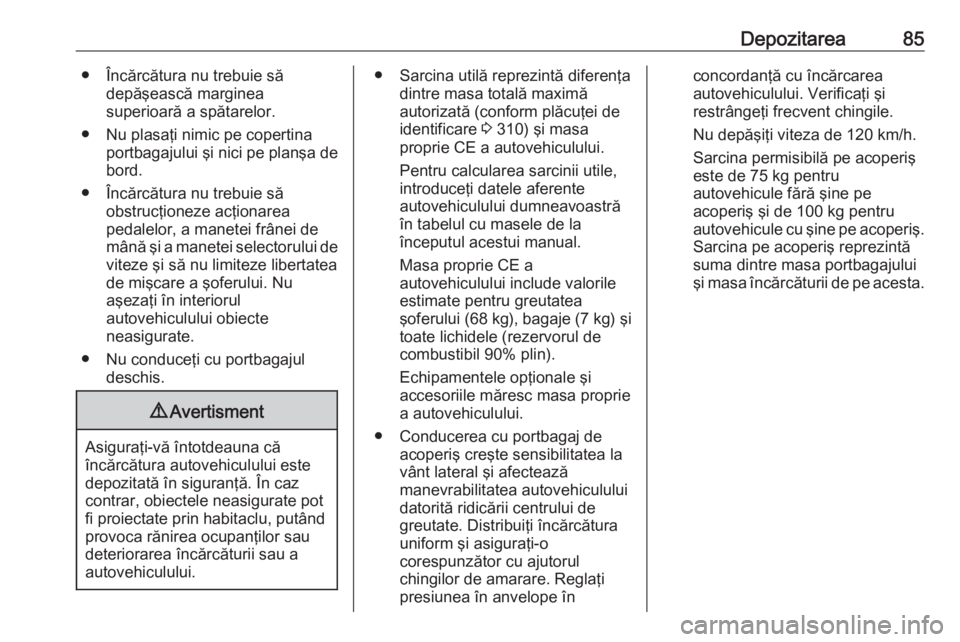

Depozitarea85● Încărcătura nu trebuie sădepăşească marginea
superioară a spătarelor.
● Nu plasaţi nimic pe copertina portbagajului şi nici pe planşa debord.
● Încărcătura nu trebuie să obstrucţioneze acţionarea
pedalelor, a manetei frânei de
mână şi a manetei selectorului de viteze şi să nu limiteze libertatea
de mişcare a şoferului. Nu
aşezaţi în interiorul
autovehiculului obiecte
neasigurate.
● Nu conduceţi cu portbagajul deschis.9Avertisment
Asiguraţi-vă întotdeauna că
încărcătura autovehiculului este
depozitată în siguranţă. În caz
contrar, obiectele neasigurate pot
fi proiectate prin habitaclu, putând provoca rănirea ocupanţilor sau
deteriorarea încărcăturii sau a
autovehiculului.
● Sarcina utilă reprezintă diferenţa dintre masa totală maximă
autorizată (conform plăcuţei de
identificare 3 310) şi masa
proprie CE a autovehiculului.
Pentru calcularea sarcinii utile,
introduceţi datele aferente
autovehiculului dumneavoastră
în tabelul cu masele de la
începutul acestui manual.
Masa proprie CE a
autovehiculului include valorile
estimate pentru greutatea
şoferului (68 kg ), bagaje (7 kg) şi
toate lichidele (rezervorul de combustibil 90% plin).
Echipamentele opţionale şi
accesoriile măresc masa proprie
a autovehiculului.
● Conducerea cu portbagaj de acoperiş creşte sensibilitatea la
vânt lateral şi afectează
manevrabilitatea autovehiculului
datorită ridicării centrului de
greutate. Distribuiţi încărcătura
uniform şi asiguraţi-o
corespunzător cu ajutorul
chingilor de amarare. Reglaţi
presiunea în anvelope înconcordanţă cu încărcarea
autovehiculului. Verificaţi şi
restrângeţi frecvent chingile.
Nu depăşiţi viteza de 120 km/h.
Sarcina permisibilă pe acoperiş
este de 75 kg pentru
autovehicule fără şine pe
acoperiş şi de 100 kg pentru
autovehicule cu şine pe acoperiş. Sarcina pe acoperiş reprezintăsuma dintre masa portbagajului
şi masa încărcăturii de pe acesta.

86Instrumentele şi comenzileInstrumentele şi
comenzileComenzile .................................... 87
Reglarea volanului .....................87
Comenzile de pe volan ..............87
Volanul încălzit .......................... 88
Claxonul .................................... 88
Ştergătoarele şi spălătorul de parbriz ...................................... 88
Ştergătorul şi spălătorul de lunetă ........................................ 90
Temperatura exterioară .............90
Ceasul ....................................... 91
Prizele de curent .......................91
Bricheta ..................................... 92
Scrumieră .................................. 92
Lămpile de avertizare, aparatele de măsură şi indicatoarele ...........93
Blocul instrumentelor de bord ....93
Vitezometrul .............................. 93
Contorul de kilometraj ...............93
Contorul de parcurs ...................93
Turometrul ................................. 94
Indicatorul de nivel combustibil . 94
Indicatorul de temperatură a agentului de răcire motor .........95Afişajul de service .....................95
Lămpile de control .....................96
Lămpi de semnalizare ...............99
Lampa de avertizare centură de siguranţă ................................. 100
Sistemele airbag şi dispozitivele de pretensionare a centurilor desiguranţă ................................. 100
Dezactivarea airbagurilor ........101
Sistemul de încărcare ..............101
Lampa de control defecţiuni ....101
Sistemul de frână şi de ambreiaj .................................. 102
Pedală de acţionare ................102
Frâna de mână electrică ..........102
Defecţiune frână de mână electrică .................................. 102
Sistemul antiblocare frâne (ABS) ...................................... 103
Schimbarea treptelor de viteză 103
Servodirecţia ........................... 103
Distanţa faţă de autovehiculul din faţă .................................... 103
Sistemul de avertizare la părăsirea benzii de rulare .......103
Control electronic de stabilitate oprit ........................................ 103
Controlul electronic al stabilităţii şi Sistemul de control al
tracţiunii .................................. 104Sistemul de control antipatinare
este deconectat ......................104
Preîncălzirea ........................... 104
Filtru de evacuare ....................104
AdBlue ..................................... 104
Sistemul de monitorizare a presiunii în anvelope ..............104
Presiunea uleiului de motor .....105
Nivel scăzut al combustibilului . 105
Sistemul antidemaraj ...............105
Luminile exterioare ..................105
Faza lungă ............................... 106
Funcţia de asistenţă pentru faza lungă ....................................... 106
Faruri cu LED .......................... 106
Proiectoarele de ceaţă ............106
Lampa de ceaţă spate .............106
Controlul vitezei de croazieră ..106
Controlul adaptiv al vitezei de croazieră ................................. 106
Autovehicul detectat în faţă .....106
Limitator de viteză ...................107
Sistemul de detectare a semnelor de circulaţie ............107
Portieră deschisă .....................107
Afişaje ........................................ 107
Centru de informaţii pentru şofer ....................................... 107
Afişaj pentru informaţii .............111

Instrumentele şi comenzile87Mesajele autovehiculului...........112
Semnalele de avertizare ..........113
Tensiunea bateriei ...................113
Personalizarea autovehiculului ..114
Serviciul telematic ......................116
OnStar ..................................... 116Comenzile
Reglarea volanului
Deblocaţi maneta, reglaţi volanul,
apoi fixaţi în poziţie maneta şi
asiguraţi-vă că s-a blocat complet.
Nu reglaţi volanul decât dacă
autovehiculul este staţionar şi
sistemul de blocare a volanului este
dezactivat.
Comenzile de pe volan
Sistemul Infotainment, unele sisteme
de asistenţă pentru şofer şi telefonul
mobil sincronizat pot fi acţionate prin intermediul comenzilor de pe volan.
Informaţii suplimentare sunt
disponibile în manualul Infotainment.
Sistemele de asistenţă pentru şofer
3 218.

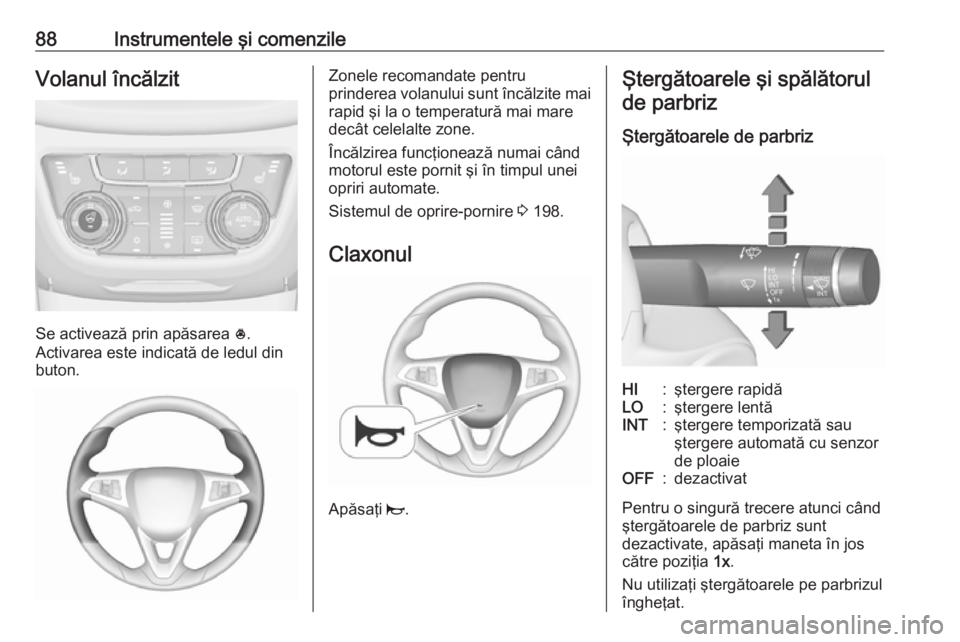

88Instrumentele şi comenzileVolanul încălzit
Se activează prin apăsarea *.
Activarea este indicată de ledul din
buton.
Zonele recomandate pentru
prinderea volanului sunt încălzite mai rapid şi la o temperatură mai mare
decât celelalte zone.
Încălzirea funcţionează numai când
motorul este pornit şi în timpul unei
opriri automate.
Sistemul de oprire-pornire 3 198.
Claxonul
Apăsaţi j.
Ştergătoarele şi spălătorul
de parbriz
Ştergătoarele de parbrizHI:ştergere rapidăLO:ştergere lentăINT:ştergere temporizată sau
ştergere automată cu senzor
de ploaieOFF:dezactivat
Pentru o singură trecere atunci când
ştergătoarele de parbriz sunt
dezactivate, apăsaţi maneta în jos
către poziţia 1x.
Nu utilizaţi ştergătoarele pe parbrizul
îngheţat.
