OPEL ZAFIRA C 2019 Manuale di uso e manutenzione (in Italian)
Manufacturer: OPEL, Model Year: 2019, Model line: ZAFIRA C, Model: OPEL ZAFIRA C 2019Pages: 343, PDF Dimensioni: 9.34 MB

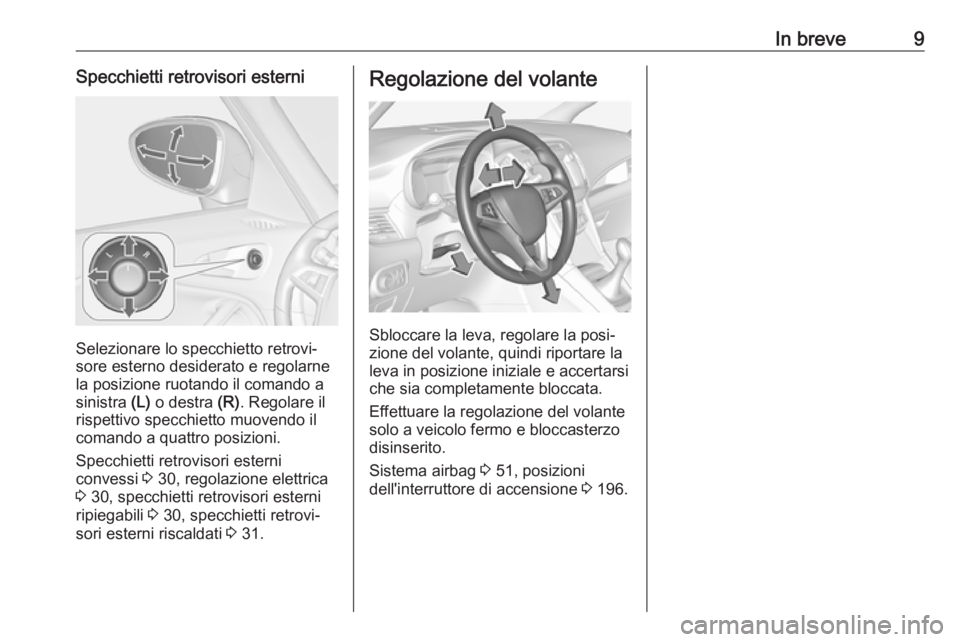

Page 11 of 343
In breve9Specchietti retrovisori esterni
Selezionare lo specchietto retrovi‐
sore esterno desiderato e regolarne
la posizione ruotando il comando a
sinistra (L) o destra (R). Regolare il
rispettivo specchietto muovendo il
comando a quattro posizioni.
Specchietti retrovisori esterni
convessi 3 30, regolazione elettrica
3 30, specchietti retrovisori esterni
ripiegabili 3 30, specchietti retrovi‐
sori esterni riscaldati 3 31.
Regolazione del volante
Sbloccare la leva, regolare la posi‐
zione del volante, quindi riportare la
leva in posizione iniziale e accertarsi che sia completamente bloccata.
Effettuare la regolazione del volante
solo a veicolo fermo e bloccasterzo
disinserito.
Sistema airbag 3 51, posizioni
dell'interruttore di accensione 3 196.
Page 12 of 343

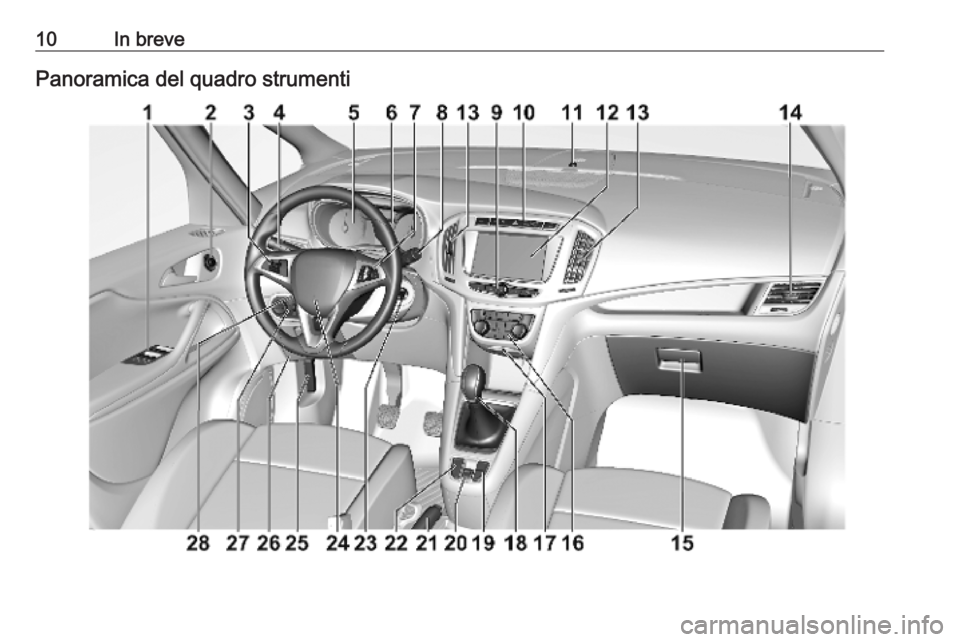

10In brevePanoramica del quadro strumenti

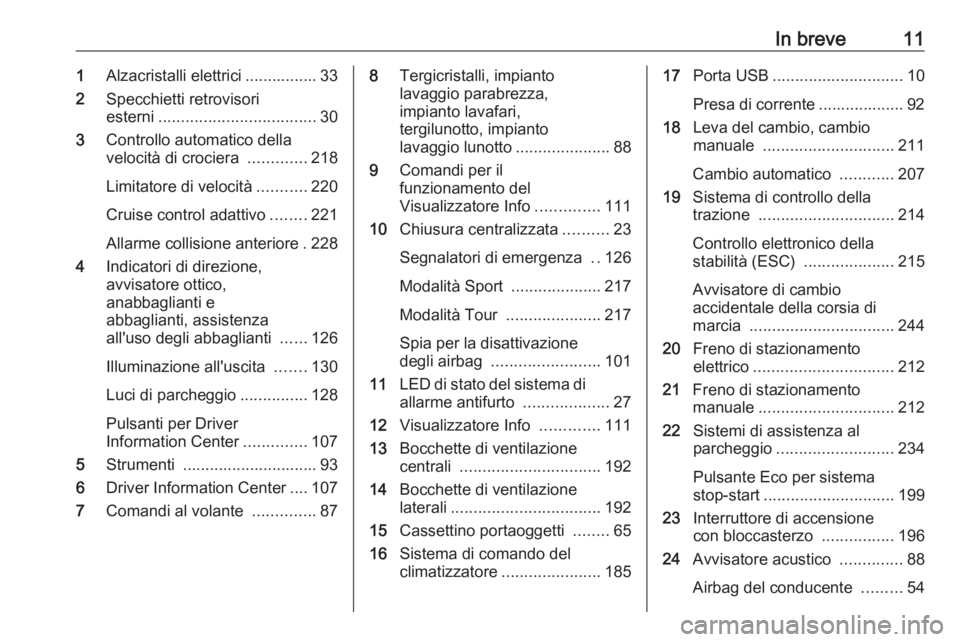

Page 13 of 343
In breve111Alzacristalli elettrici ................ 33
2 Specchietti retrovisori
esterni ................................... 30
3 Controllo automatico della
velocità di crociera .............218
Limitatore di velocità ...........220
Cruise control adattivo ........221
Allarme collisione anteriore . 228
4 Indicatori di direzione,
avvisatore ottico,
anabbaglianti e
abbaglianti, assistenza
all'uso degli abbaglianti ......126
Illuminazione all'uscita .......130
Luci di parcheggio ...............128
Pulsanti per Driver
Information Center ..............107
5 Strumenti .............................. 93
6 Driver Information Center .... 107
7 Comandi al volante ..............878Tergicristalli, impianto
lavaggio parabrezza,
impianto lavafari,
tergilunotto, impianto
lavaggio lunotto .....................88
9 Comandi per il
funzionamento del
Visualizzatore Info ..............111
10 Chiusura centralizzata ..........23
Segnalatori di emergenza ..126
Modalità Sport ....................217
Modalità Tour .....................217
Spia per la disattivazione
degli airbag ........................ 101
11 LED di stato del sistema di
allarme antifurto ...................27
12 Visualizzatore Info .............111
13 Bocchette di ventilazione
centrali ............................... 192
14 Bocchette di ventilazione
laterali ................................. 192
15 Cassettino portaoggetti ........65
16 Sistema di comando del
climatizzatore ...................... 18517Porta USB ............................. 10
Presa di corrente ................... 92
18 Leva del cambio, cambio
manuale ............................. 211
Cambio automatico ............207
19 Sistema di controllo della
trazione .............................. 214
Controllo elettronico della
stabilità (ESC) ....................215
Avvisatore di cambio
accidentale della corsia di
marcia ................................ 244
20 Freno di stazionamento
elettrico ............................... 212
21 Freno di stazionamento
manuale .............................. 212
22 Sistemi di assistenza al
parcheggio .......................... 234
Pulsante Eco per sistema
stop-start ............................. 199
23 Interruttore di accensione
con bloccasterzo ................196
24 Avvisatore acustico ..............88
Airbag del conducente .........54

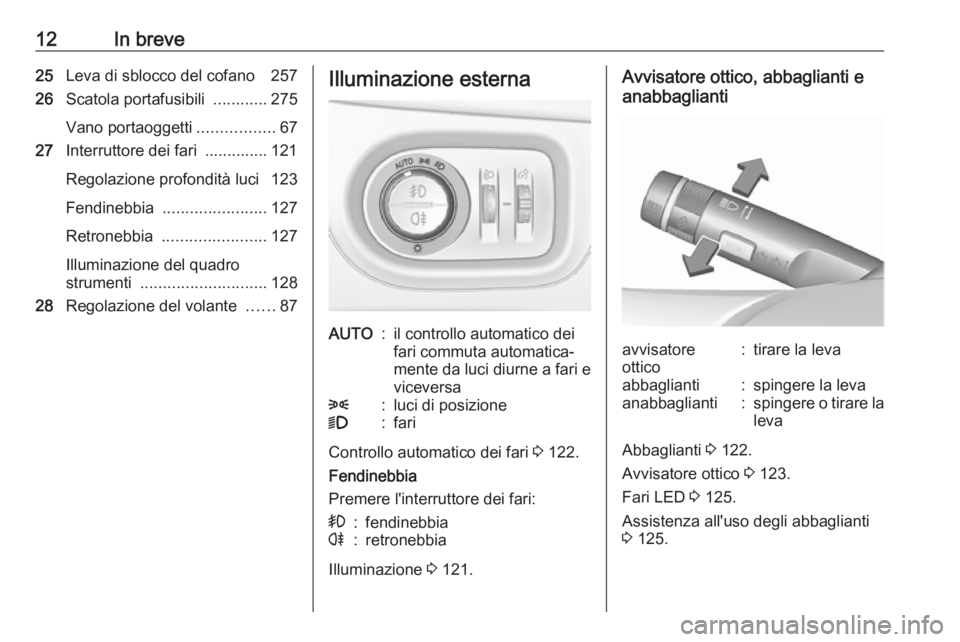

Page 14 of 343
12In breve25Leva di sblocco del cofano 257
26 Scatola portafusibili ............275
Vano portaoggetti .................67
27 Interruttore dei fari .............. 121
Regolazione profondità luci 123
Fendinebbia ....................... 127
Retronebbia ....................... 127
Illuminazione del quadro
strumenti ............................ 128
28 Regolazione del volante ......87Illuminazione esternaAUTO:il controllo automatico dei
fari commuta automatica‐
mente da luci diurne a fari e
viceversa8:luci di posizione9:fari
Controllo automatico dei fari 3 122.
Fendinebbia
Premere l'interruttore dei fari:
>:fendinebbiar:retronebbia
Illuminazione 3 121.
Avvisatore ottico, abbaglianti e
anabbagliantiavvisatore
ottico:tirare la levaabbaglianti:spingere la levaanabbaglianti:spingere o tirare la
leva
Abbaglianti 3 122.
Avvisatore ottico 3 123.
Fari LED 3 125.
Assistenza all'uso degli abbaglianti
3 125.

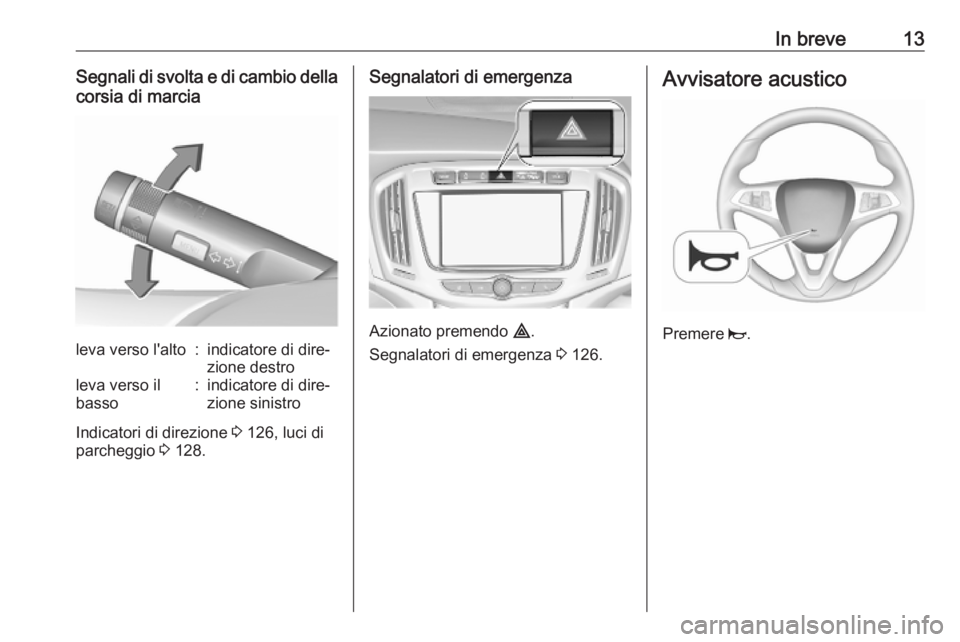

Page 15 of 343
In breve13Segnali di svolta e di cambio dellacorsia di marcialeva verso l'alto:indicatore di dire‐
zione destroleva verso il
basso:indicatore di dire‐
zione sinistro
Indicatori di direzione 3 126, luci di
parcheggio 3 128.
Segnalatori di emergenza
Azionato premendo ¨.
Segnalatori di emergenza 3 126.
Avvisatore acustico
Premere j.
Page 16 of 343

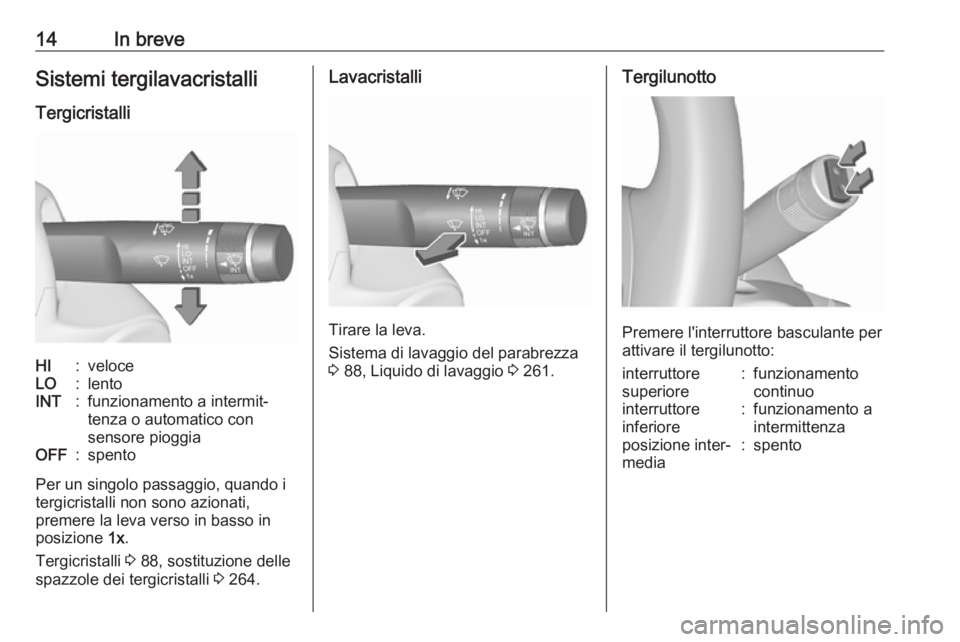

14In breveSistemi tergilavacristalli
TergicristalliHI:veloceLO:lentoINT:funzionamento a intermit‐
tenza o automatico con
sensore pioggiaOFF:spento
Per un singolo passaggio, quando i
tergicristalli non sono azionati,
premere la leva verso in basso in
posizione 1x.
Tergicristalli 3 88, sostituzione delle
spazzole dei tergicristalli 3 264.
Lavacristalli
Tirare la leva.
Sistema di lavaggio del parabrezza
3 88, Liquido di lavaggio 3 261.
Tergilunotto
Premere l'interruttore basculante per
attivare il tergilunotto:
interruttore
superiore:funzionamento
continuointerruttore
inferiore:funzionamento a
intermittenzaposizione inter‐
media:spento

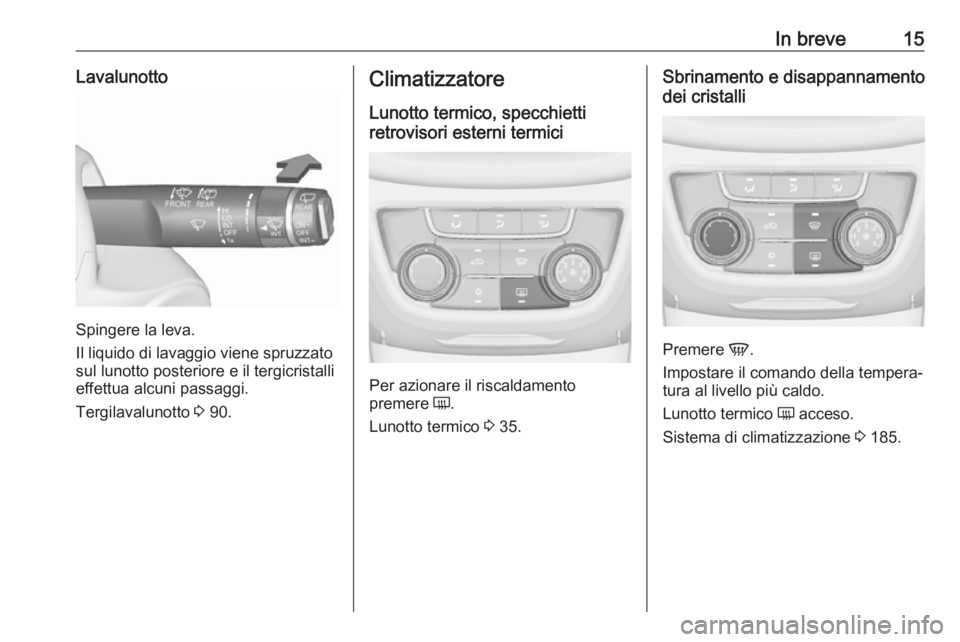

Page 17 of 343
In breve15Lavalunotto
Spingere la leva.
Il liquido di lavaggio viene spruzzato
sul lunotto posteriore e il tergicristalli effettua alcuni passaggi.
Tergilavalunotto 3 90.
Climatizzatore
Lunotto termico, specchietti
retrovisori esterni termici
Per azionare il riscaldamento
premere Ü.
Lunotto termico 3 35.
Sbrinamento e disappannamento
dei cristalli
Premere V.
Impostare il comando della tempera‐
tura al livello più caldo.
Lunotto termico Ü acceso.
Sistema di climatizzazione 3 185.

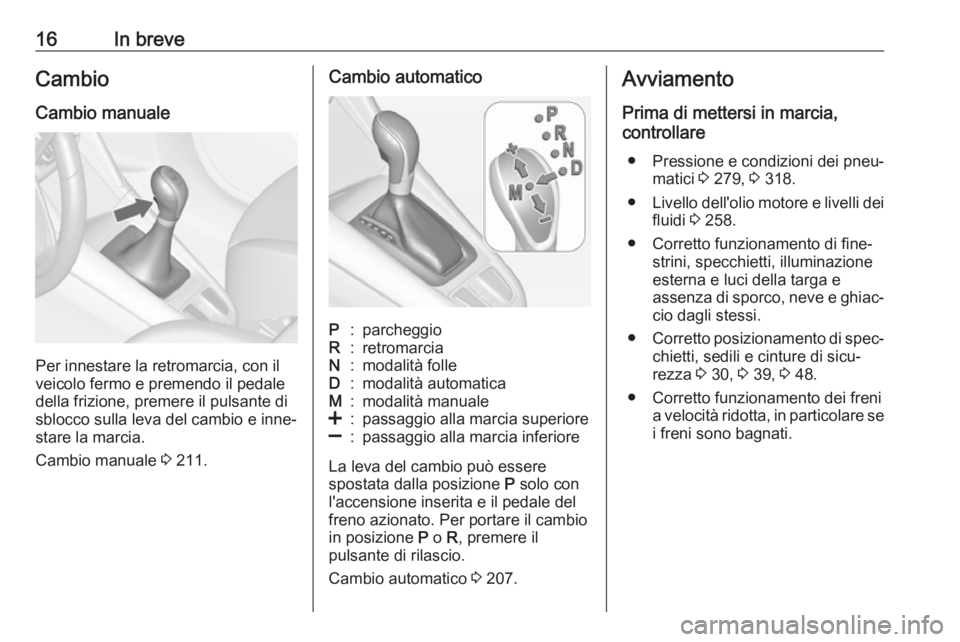

Page 18 of 343
16In breveCambio
Cambio manuale
Per innestare la retromarcia, con il
veicolo fermo e premendo il pedale
della frizione, premere il pulsante di
sblocco sulla leva del cambio e inne‐
stare la marcia.
Cambio manuale 3 211.
Cambio automaticoP:parcheggioR:retromarciaN:modalità folleD:modalità automaticaM:modalità manuale<:passaggio alla marcia superiore]:passaggio alla marcia inferiore
La leva del cambio può essere
spostata dalla posizione P solo con
l'accensione inserita e il pedale del freno azionato. Per portare il cambio
in posizione P o R, premere il
pulsante di rilascio.
Cambio automatico 3 207.
Avviamento
Prima di mettersi in marcia,
controllare
● Pressione e condizioni dei pneu‐ matici 3 279, 3 318.
● Livello dell'olio motore e livelli dei
fluidi 3 258.
● Corretto funzionamento di fine‐ strini, specchietti, illuminazione
esterna e luci della targa e
assenza di sporco, neve e ghiac‐
cio dagli stessi.
● Corretto posizionamento di spec‐
chietti, sedili e cinture di sicu‐
rezza 3 30, 3 39, 3 48.
● Corretto funzionamento dei freni a velocità ridotta, in particolare se
i freni sono bagnati.

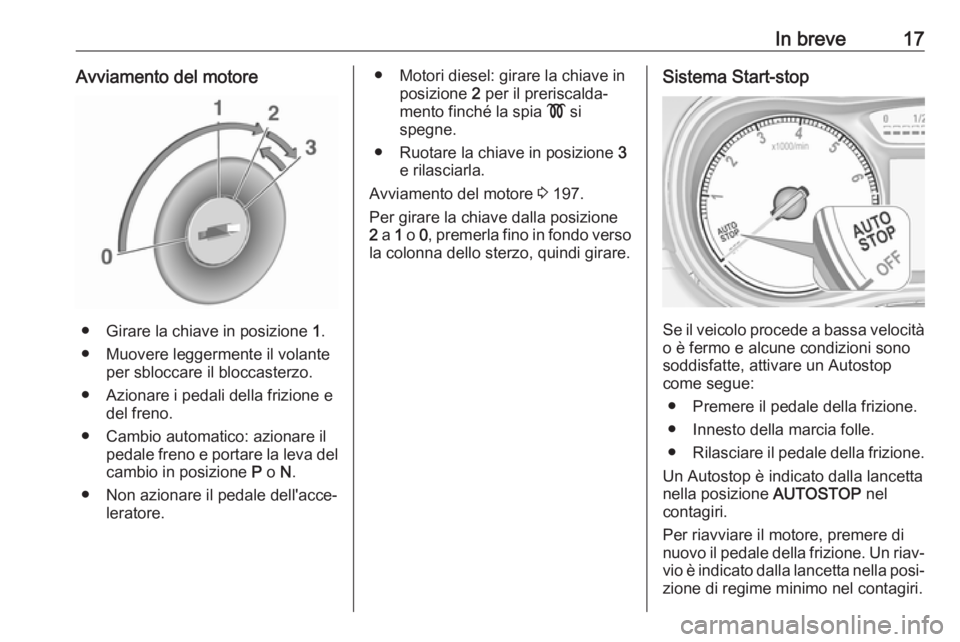

Page 19 of 343
In breve17Avviamento del motore
● Girare la chiave in posizione 1.
● Muovere leggermente il volante per sbloccare il bloccasterzo.
● Azionare i pedali della frizione e del freno.
● Cambio automatico: azionare il pedale freno e portare la leva delcambio in posizione P o N.
● Non azionare il pedale dell'acce‐ leratore.
● Motori diesel: girare la chiave in posizione 2 per il preriscalda‐
mento finché la spia ! si
spegne.
● Ruotare la chiave in posizione 3
e rilasciarla.
Avviamento del motore 3 197.
Per girare la chiave dalla posizione
2 a 1 o 0, premerla fino in fondo verso
la colonna dello sterzo, quindi girare.Sistema Start-stop
Se il veicolo procede a bassa velocità
o è fermo e alcune condizioni sono
soddisfatte, attivare un Autostop
come segue:
● Premere il pedale della frizione.
● Innesto della marcia folle.
● Rilasciare il pedale della frizione.
Un Autostop è indicato dalla lancetta
nella posizione AUTOSTOP nel
contagiri.
Per riavviare il motore, premere di nuovo il pedale della frizione. Un riav‐ vio è indicato dalla lancetta nella posi‐ zione di regime minimo nel contagiri.

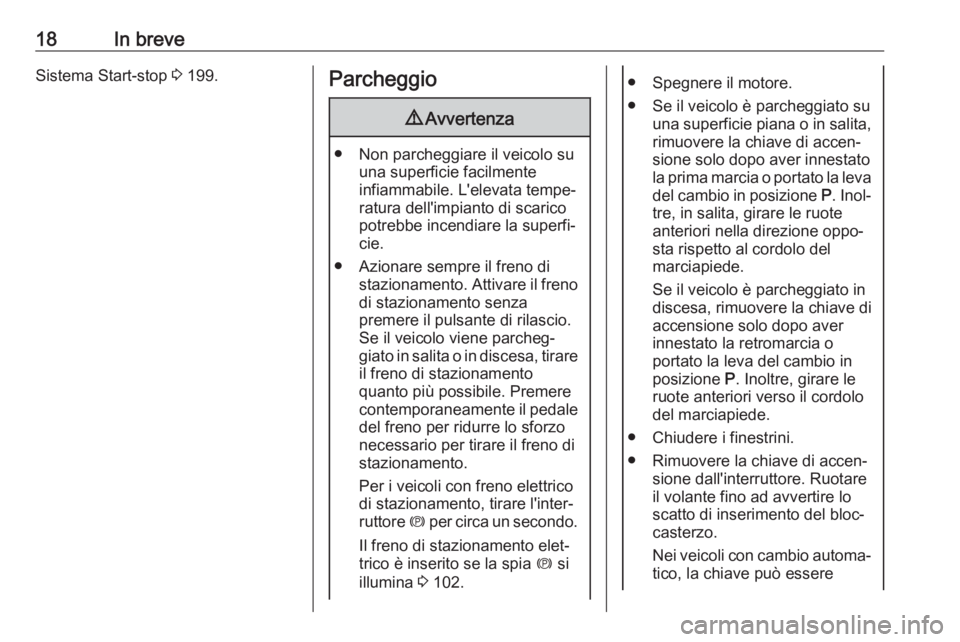

Page 20 of 343
18In breveSistema Start-stop 3 199.Parcheggio9 Avvertenza
● Non parcheggiare il veicolo su
una superficie facilmente
infiammabile. L'elevata tempe‐
ratura dell'impianto di scarico
potrebbe incendiare la superfi‐
cie.
● Azionare sempre il freno di stazionamento. Attivare il freno
di stazionamento senza
premere il pulsante di rilascio.
Se il veicolo viene parcheg‐
giato in salita o in discesa, tirare il freno di stazionamento
quanto più possibile. Premere
contemporaneamente il pedale del freno per ridurre lo sforzo
necessario per tirare il freno di
stazionamento.
Per i veicoli con freno elettrico
di stazionamento, tirare l'inter‐
ruttore m per circa un secondo.
Il freno di stazionamento elet‐ trico è inserito se la spia m si
illumina 3 102.
● Spegnere il motore.
● Se il veicolo è parcheggiato su una superficie piana o in salita,rimuovere la chiave di accen‐
sione solo dopo aver innestato
la prima marcia o portato la leva del cambio in posizione P. Inol‐
tre, in salita, girare le ruote
anteriori nella direzione oppo‐
sta rispetto al cordolo del
marciapiede.
Se il veicolo è parcheggiato in
discesa, rimuovere la chiave di
accensione solo dopo aver
innestato la retromarcia o
portato la leva del cambio in
posizione P. Inoltre, girare le
ruote anteriori verso il cordolo
del marciapiede.
● Chiudere i finestrini.
● Rimuovere la chiave di accen‐ sione dall'interruttore. Ruotare
il volante fino ad avvertire lo
scatto di inserimento del bloc‐
casterzo.
Nei veicoli con cambio automa‐
tico, la chiave può essere
