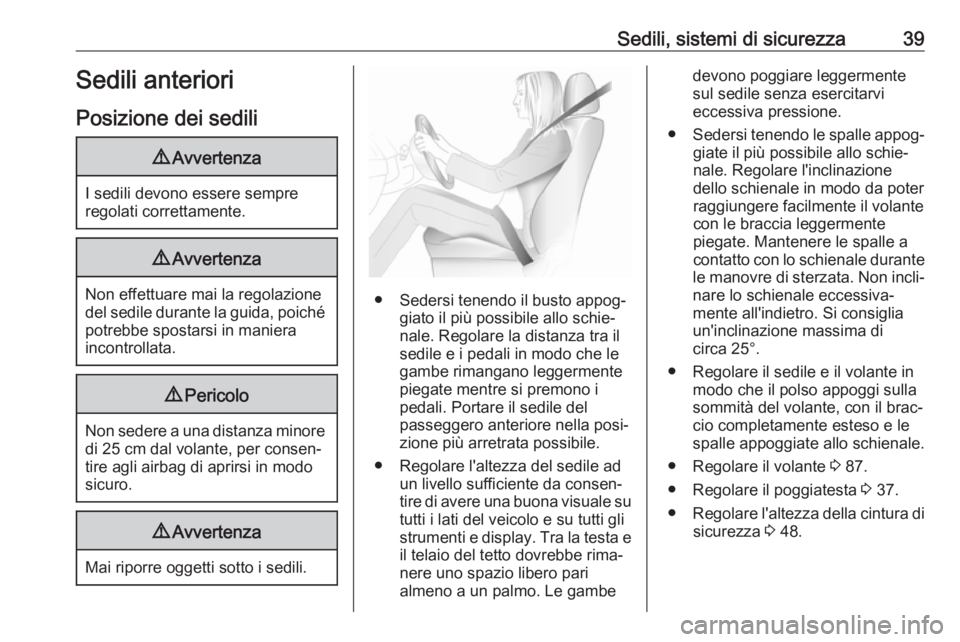

Sedili, sistemi di sicurezza39Sedili anteriori
Posizione dei sedili9 Avvertenza
I sedili devono essere sempre
regolati correttamente.
9 Avvertenza
Non effettuare mai la regolazione
del sedile durante la guida, poiché potrebbe spostarsi in maniera
incontrollata.
9 Pericolo
Non sedere a una distanza minore
di 25 cm dal volante, per consen‐
tire agli airbag di aprirsi in modo
sicuro.
9 Avvertenza
Mai riporre oggetti sotto i sedili.
● Sedersi tenendo il busto appog‐
giato il più possibile allo schie‐
nale. Regolare la distanza tra il
sedile e i pedali in modo che le
gambe rimangano leggermente
piegate mentre si premono i
pedali. Portare il sedile del
passeggero anteriore nella posi‐
zione più arretrata possibile.
● Regolare l'altezza del sedile ad un livello sufficiente da consen‐
tire di avere una buona visuale su tutti i lati del veicolo e su tutti gli
strumenti e display. Tra la testa e
il telaio del tetto dovrebbe rima‐
nere uno spazio libero pari
almeno a un palmo. Le gambe
devono poggiare leggermente
sul sedile senza esercitarvi
eccessiva pressione.
● Sedersi tenendo le spalle appog‐
giate il più possibile allo schie‐
nale. Regolare l'inclinazione
dello schienale in modo da poter
raggiungere facilmente il volante
con le braccia leggermente
piegate. Mantenere le spalle a
contatto con lo schienale durante
le manovre di sterzata. Non incli‐
nare lo schienale eccessiva‐
mente all'indietro. Si consiglia un'inclinazione massima di
circa 25°.
● Regolare il sedile e il volante in modo che il polso appoggi sulla
sommità del volante, con il brac‐
cio completamente esteso e le
spalle appoggiate allo schienale.
● Regolare il volante 3 87.
● Regolare il poggiatesta 3 37.
● Regolare l'altezza della cintura di
sicurezza 3 48.
Page 42 of 343

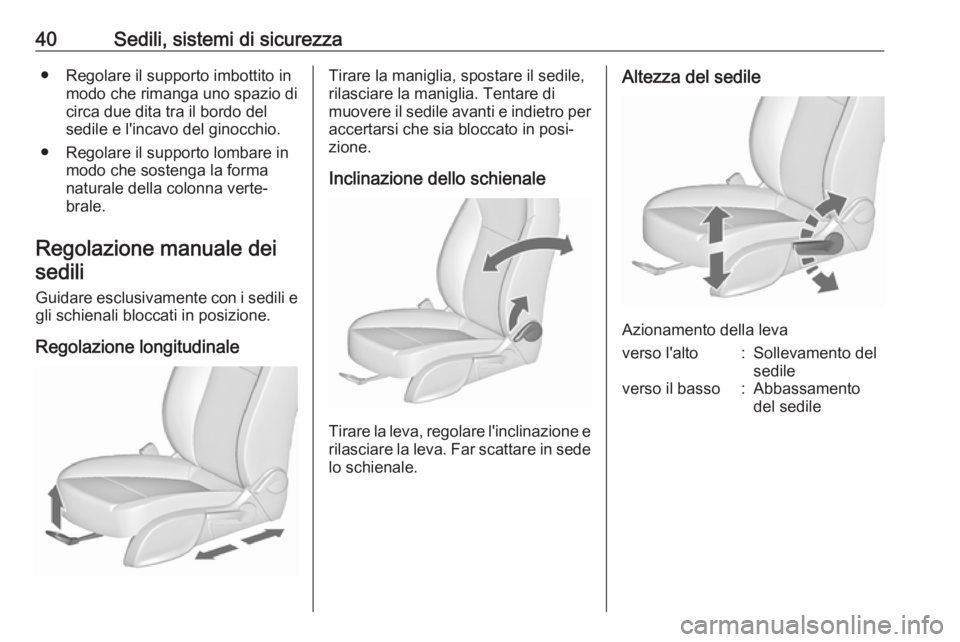

40Sedili, sistemi di sicurezza● Regolare il supporto imbottito inmodo che rimanga uno spazio di
circa due dita tra il bordo del sedile e l'incavo del ginocchio.
● Regolare il supporto lombare in modo che sostenga la forma
naturale della colonna verte‐ brale.
Regolazione manuale dei sedili
Guidare esclusivamente con i sedili e gli schienali bloccati in posizione.
Regolazione longitudinaleTirare la maniglia, spostare il sedile,
rilasciare la maniglia. Tentare di
muovere il sedile avanti e indietro per accertarsi che sia bloccato in posi‐
zione.
Inclinazione dello schienale
Tirare la leva, regolare l'inclinazione e rilasciare la leva. Far scattare in sede lo schienale.
Altezza del sedile
Azionamento della leva
verso l'alto:Sollevamento del
sedileverso il basso:Abbassamento
del sedile
Page 43 of 343

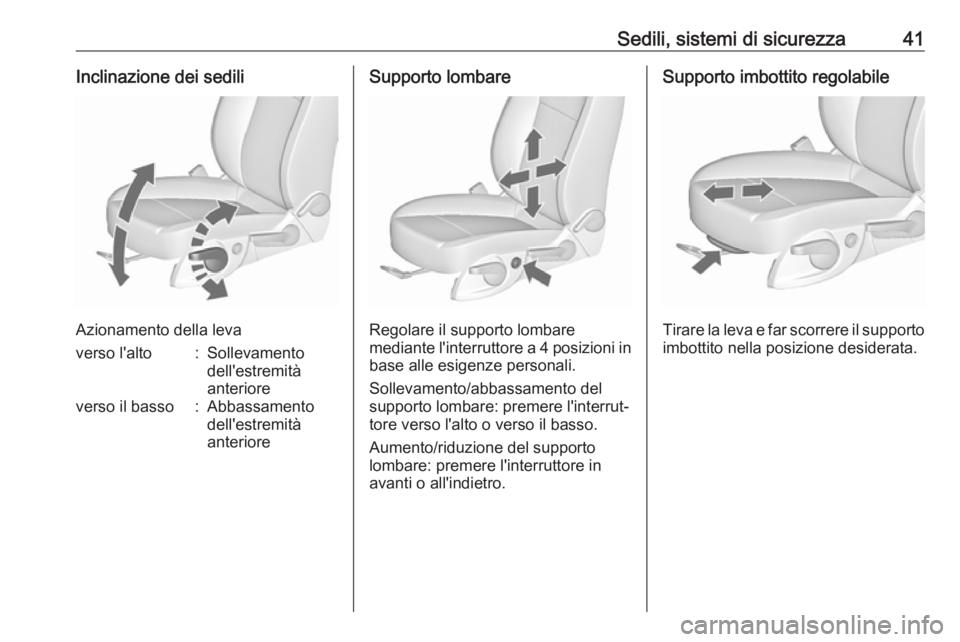

Sedili, sistemi di sicurezza41Inclinazione dei sedili
Azionamento della leva
verso l'alto:Sollevamento
dell'estremità
anterioreverso il basso:Abbassamento
dell'estremità
anterioreSupporto lombare
Regolare il supporto lombare
mediante l'interruttore a 4 posizioni in
base alle esigenze personali.
Sollevamento/abbassamento del
supporto lombare: premere l'interrut‐
tore verso l'alto o verso il basso.
Aumento/riduzione del supporto
lombare: premere l'interruttore in avanti o all'indietro.
Supporto imbottito regolabile
Tirare la leva e far scorrere il supporto imbottito nella posizione desiderata.
Page 44 of 343

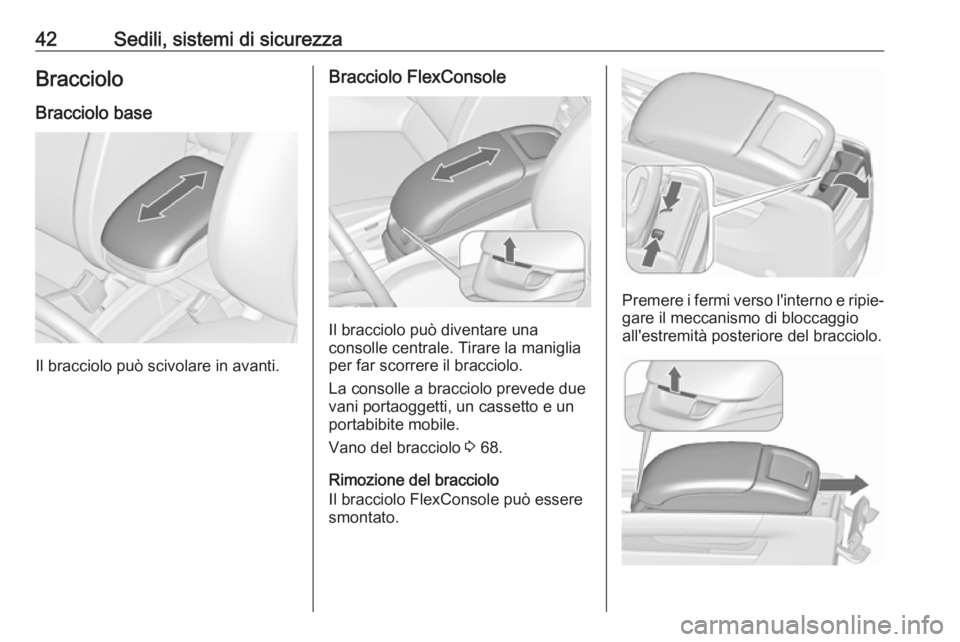

42Sedili, sistemi di sicurezzaBraccioloBracciolo base
Il bracciolo può scivolare in avanti.
Bracciolo FlexConsole
Il bracciolo può diventare una
consolle centrale. Tirare la maniglia
per far scorrere il bracciolo.
La consolle a bracciolo prevede due
vani portaoggetti, un cassetto e un
portabibite mobile.
Vano del bracciolo 3 68.
Rimozione del bracciolo
Il bracciolo FlexConsole può essere
smontato.
Premere i fermi verso l'interno e ripie‐ gare il meccanismo di bloccaggio
all'estremità posteriore del bracciolo.
Page 45 of 343

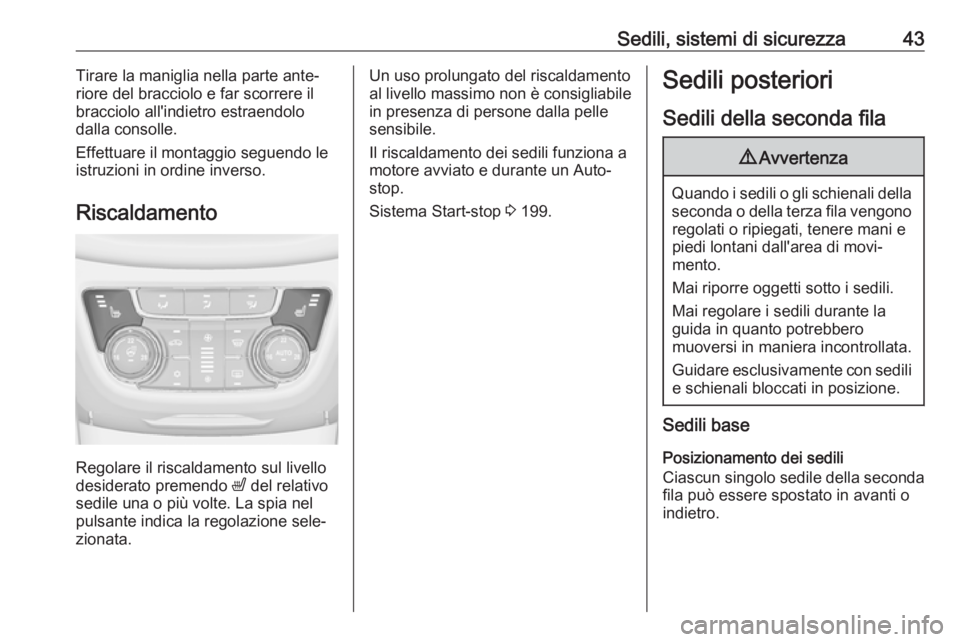

Sedili, sistemi di sicurezza43Tirare la maniglia nella parte ante‐
riore del bracciolo e far scorrere il bracciolo all'indietro estraendolodalla consolle.
Effettuare il montaggio seguendo le
istruzioni in ordine inverso.
Riscaldamento
Regolare il riscaldamento sul livello
desiderato premendo ß del relativo
sedile una o più volte. La spia nel pulsante indica la regolazione sele‐
zionata.
Un uso prolungato del riscaldamento
al livello massimo non è consigliabile
in presenza di persone dalla pelle
sensibile.
Il riscaldamento dei sedili funziona a
motore avviato e durante un Auto‐
stop.
Sistema Start-stop 3 199.Sedili posteriori
Sedili della seconda fila9 Avvertenza
Quando i sedili o gli schienali della
seconda o della terza fila vengono regolati o ripiegati, tenere mani e
piedi lontani dall'area di movi‐
mento.
Mai riporre oggetti sotto i sedili.
Mai regolare i sedili durante la
guida in quanto potrebbero
muoversi in maniera incontrollata.
Guidare esclusivamente con sedili
e schienali bloccati in posizione.
Sedili base
Posizionamento dei sedili
Ciascun singolo sedile della seconda fila può essere spostato in avanti o
indietro.
Page 46 of 343

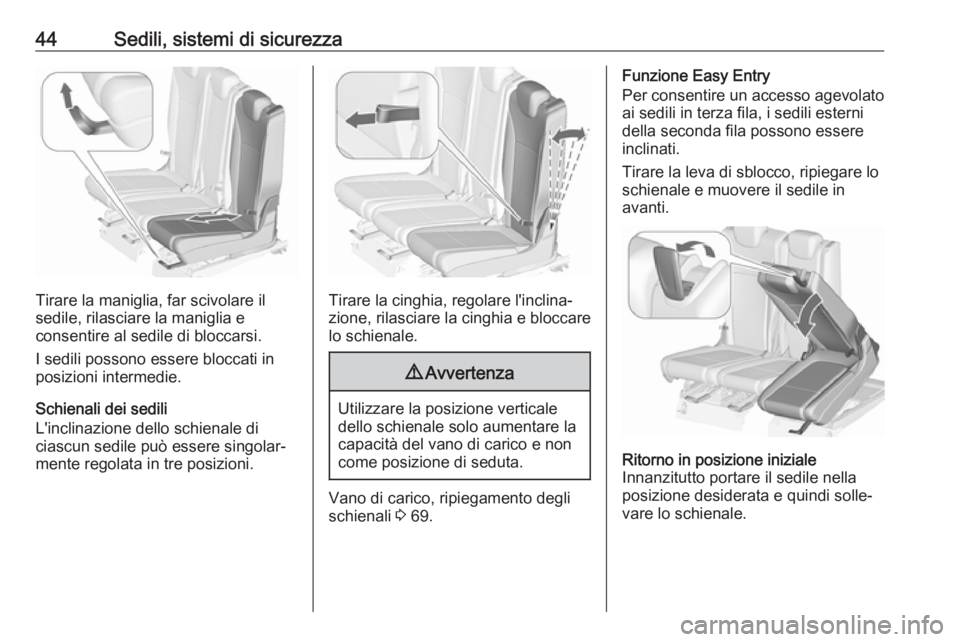

44Sedili, sistemi di sicurezza
Tirare la maniglia, far scivolare il
sedile, rilasciare la maniglia e
consentire al sedile di bloccarsi.
I sedili possono essere bloccati in
posizioni intermedie.
Schienali dei sedili
L'inclinazione dello schienale di
ciascun sedile può essere singolar‐
mente regolata in tre posizioni.Tirare la cinghia, regolare l'inclina‐
zione, rilasciare la cinghia e bloccare
lo schienale.
9 Avvertenza
Utilizzare la posizione verticale
dello schienale solo aumentare la
capacità del vano di carico e non
come posizione di seduta.
Vano di carico, ripiegamento degli
schienali 3 69.
Funzione Easy Entry
Per consentire un accesso agevolato
ai sedili in terza fila, i sedili esterni
della seconda fila possono essere
inclinati.
Tirare la leva di sblocco, ripiegare lo
schienale e muovere il sedile in
avanti.Ritorno in posizione iniziale
Innanzitutto portare il sedile nella
posizione desiderata e quindi solle‐
vare lo schienale.
Page 47 of 343

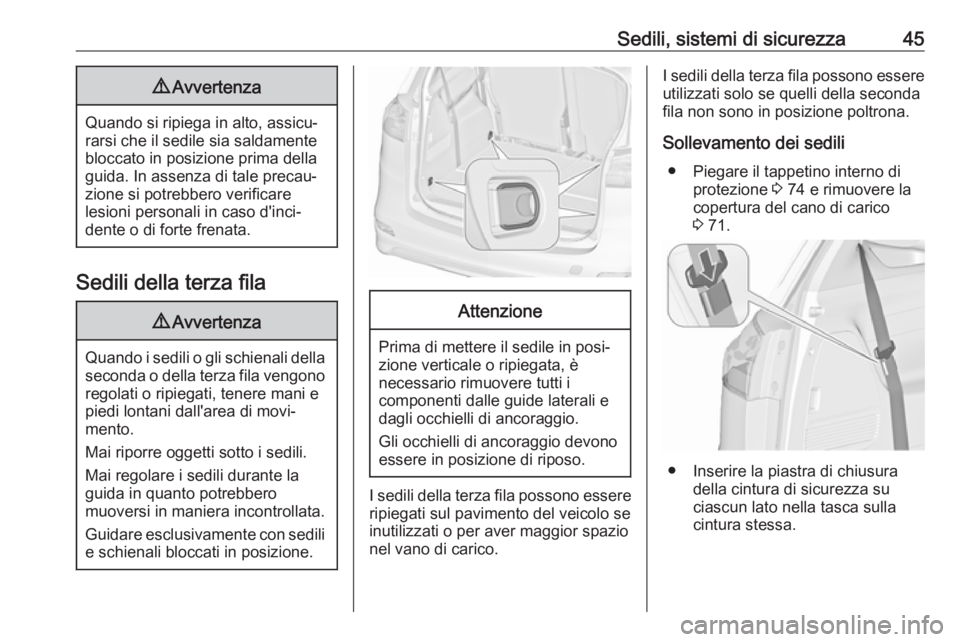

Sedili, sistemi di sicurezza459Avvertenza
Quando si ripiega in alto, assicu‐
rarsi che il sedile sia saldamente
bloccato in posizione prima della
guida. In assenza di tale precau‐
zione si potrebbero verificare
lesioni personali in caso d'inci‐
dente o di forte frenata.
Sedili della terza fila
9 Avvertenza
Quando i sedili o gli schienali della
seconda o della terza fila vengono regolati o ripiegati, tenere mani e
piedi lontani dall'area di movi‐
mento.
Mai riporre oggetti sotto i sedili.
Mai regolare i sedili durante la
guida in quanto potrebbero
muoversi in maniera incontrollata.
Guidare esclusivamente con sedili
e schienali bloccati in posizione.
Attenzione
Prima di mettere il sedile in posi‐
zione verticale o ripiegata, è
necessario rimuovere tutti i
componenti dalle guide laterali e
dagli occhielli di ancoraggio.
Gli occhielli di ancoraggio devono
essere in posizione di riposo.
I sedili della terza fila possono essere
ripiegati sul pavimento del veicolo se
inutilizzati o per aver maggior spazio
nel vano di carico.
I sedili della terza fila possono essere
utilizzati solo se quelli della seconda
fila non sono in posizione poltrona.
Sollevamento dei sedili ● Piegare il tappetino interno di protezione 3 74 e rimuovere la
copertura del cano di carico
3 71.
● Inserire la piastra di chiusura
della cintura di sicurezza su
ciascun lato nella tasca sulla
cintura stessa.
Page 48 of 343

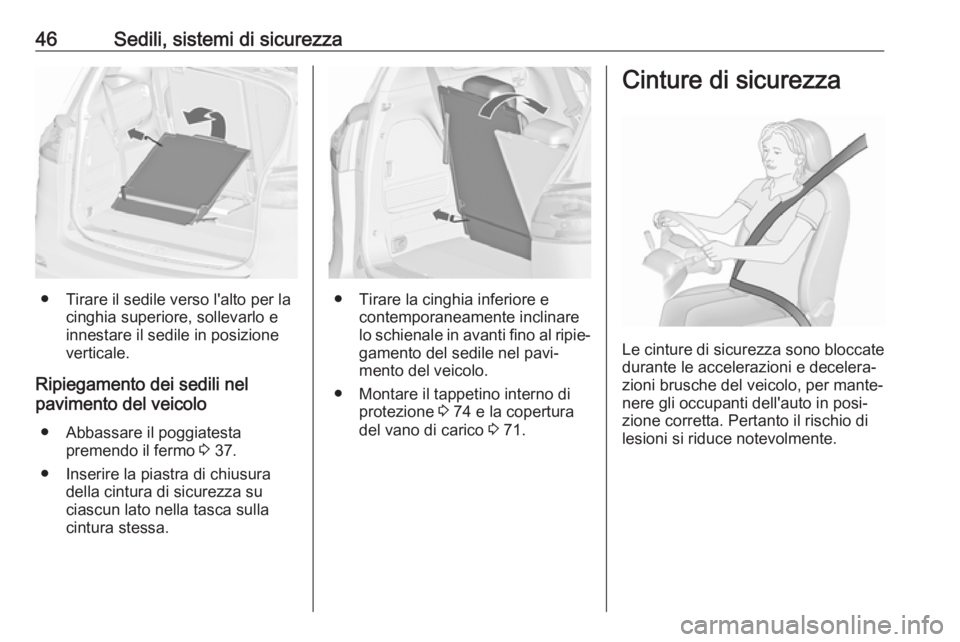

46Sedili, sistemi di sicurezza
● Tirare il sedile verso l'alto per lacinghia superiore, sollevarlo e
innestare il sedile in posizione
verticale.
Ripiegamento dei sedili nel
pavimento del veicolo
● Abbassare il poggiatesta premendo il fermo 3 37.
● Inserire la piastra di chiusura della cintura di sicurezza su
ciascun lato nella tasca sulla
cintura stessa.● Tirare la cinghia inferiore e contemporaneamente inclinare
lo schienale in avanti fino al ripie‐
gamento del sedile nel pavi‐
mento del veicolo.
● Montare il tappetino interno di protezione 3 74 e la copertura
del vano di carico 3 71.
Cinture di sicurezza
Le cinture di sicurezza sono bloccate
durante le accelerazioni e decelera‐
zioni brusche del veicolo, per mante‐
nere gli occupanti dell'auto in posi‐
zione corretta. Pertanto il rischio di
lesioni si riduce notevolmente.
Page 49 of 343

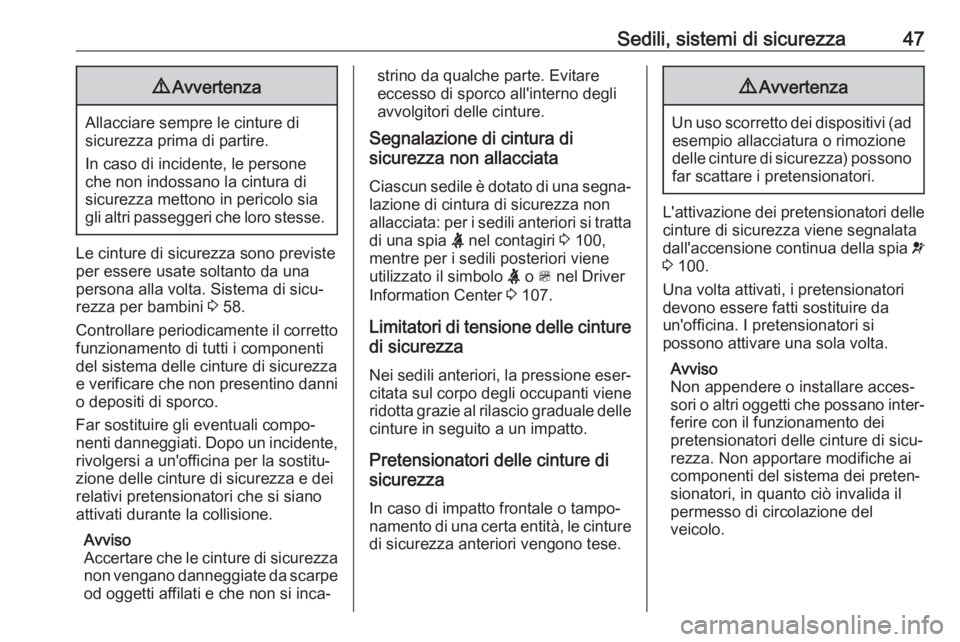

Sedili, sistemi di sicurezza479Avvertenza
Allacciare sempre le cinture di
sicurezza prima di partire.
In caso di incidente, le persone
che non indossano la cintura di
sicurezza mettono in pericolo sia
gli altri passeggeri che loro stesse.
Le cinture di sicurezza sono previste
per essere usate soltanto da una
persona alla volta. Sistema di sicu‐
rezza per bambini 3 58.
Controllare periodicamente il corretto
funzionamento di tutti i componenti
del sistema delle cinture di sicurezza
e verificare che non presentino danni o depositi di sporco.
Far sostituire gli eventuali compo‐
nenti danneggiati. Dopo un incidente, rivolgersi a un'officina per la sostitu‐
zione delle cinture di sicurezza e dei
relativi pretensionatori che si siano
attivati durante la collisione.
Avviso
Accertare che le cinture di sicurezza
non vengano danneggiate da scarpe od oggetti affilati e che non si inca‐
strino da qualche parte. Evitare
eccesso di sporco all'interno degli
avvolgitori delle cinture.
Segnalazione di cintura di
sicurezza non allacciata
Ciascun sedile è dotato di una segna‐ lazione di cintura di sicurezza non
allacciata: per i sedili anteriori si tratta
di una spia X nel contagiri 3 100,
mentre per i sedili posteriori viene
utilizzato il simbolo X o > nel Driver
Information Center 3 107.
Limitatori di tensione delle cinture di sicurezza
Nei sedili anteriori, la pressione eser‐ citata sul corpo degli occupanti viene
ridotta grazie al rilascio graduale delle
cinture in seguito a un impatto.
Pretensionatori delle cinture di
sicurezza
In caso di impatto frontale o tampo‐
namento di una certa entità, le cinture
di sicurezza anteriori vengono tese.9 Avvertenza
Un uso scorretto dei dispositivi (ad
esempio allacciatura o rimozione
delle cinture di sicurezza) possono
far scattare i pretensionatori.
L'attivazione dei pretensionatori delle cinture di sicurezza viene segnalata
dall'accensione continua della spia v
3 100.
Una volta attivati, i pretensionatori
devono essere fatti sostituire da
un'officina. I pretensionatori si
possono attivare una sola volta.
Avviso
Non appendere o installare acces‐
sori o altri oggetti che possano inter‐ ferire con il funzionamento dei
pretensionatori delle cinture di sicu‐
rezza. Non apportare modifiche ai
componenti del sistema dei preten‐
sionatori, in quanto ciò invalida il
permesso di circolazione del
veicolo.
Page 50 of 343

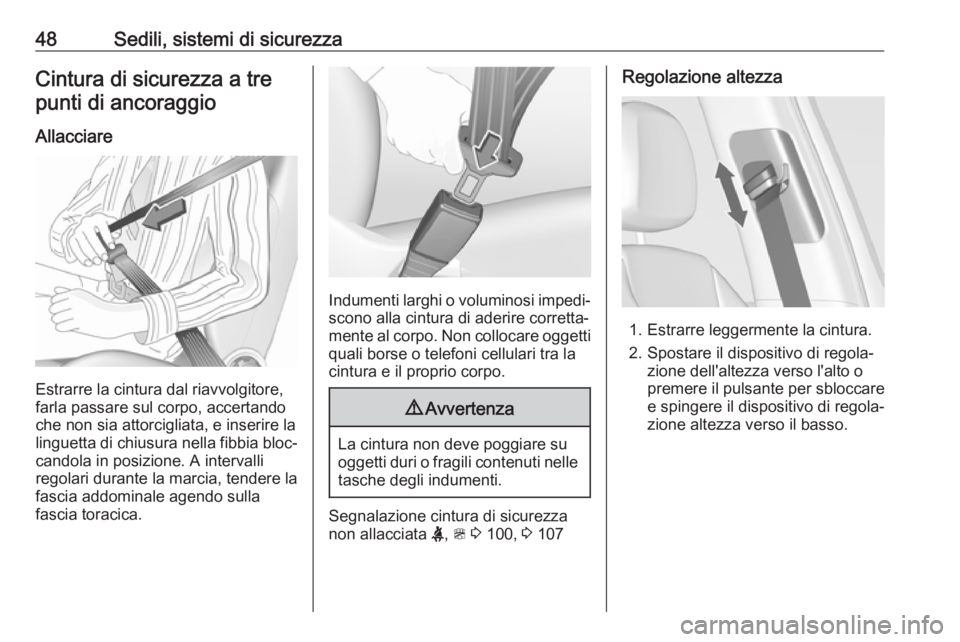

48Sedili, sistemi di sicurezzaCintura di sicurezza a trepunti di ancoraggio
Allacciare
Estrarre la cintura dal riavvolgitore,
farla passare sul corpo, accertando
che non sia attorcigliata, e inserire la
linguetta di chiusura nella fibbia bloc‐
candola in posizione. A intervalli
regolari durante la marcia, tendere la
fascia addominale agendo sulla
fascia toracica.
Indumenti larghi o voluminosi impedi‐ scono alla cintura di aderire corretta‐
mente al corpo. Non collocare oggetti
quali borse o telefoni cellulari tra la
cintura e il proprio corpo.
9 Avvertenza
La cintura non deve poggiare su
oggetti duri o fragili contenuti nelle tasche degli indumenti.
Segnalazione cintura di sicurezza
non allacciata X, > 3 100, 3 107
Regolazione altezza
1. Estrarre leggermente la cintura.
2. Spostare il dispositivo di regola‐ zione dell'altezza verso l'alto o
premere il pulsante per sbloccare
e spingere il dispositivo di regola‐
zione altezza verso il basso.
